GEBRUIKSAANWIJZING 2.40 EA Wolf Garten

1 In- en uitschakelaar
2 Aandrijfbeugel (2.40 EA)
3 Kabelklem
4 Knikbescherming
5 Grasvangvoorziening
6 Veiligheidsbeugel
7 Trekontlasten
8 Achterklep
9 Maahoogte instelling
10 Maaihoogte aanwijzing

DK

Gelukwens	23
Technische gevevens	23
Veiligheidsvoorschriften	24
Montage	25
Gebruik	25
De verzorging	25
Opheffen van storingen	26
Reserveonderdelen	26
Garantievooraarden	26
Conformiteitsverklaring	88

DK-Inhold

Hartelijk gefeliciteerd met de aanschaf van uw WOLF gazonmaaier

Lees het instructieboekje aandachtig door en stelt u zich op de hoogte van de bedieningsorganen en het correcte gebruik van het apparaat. De gebruiker is aannsprakelijk voor ongevallen met andere personen en voor schade aan hun eigendommen. Neem de aanwijzingen, voerschriften en de verklarende teksten in acheit.

Kinderen of andere Personen die de gebruksaanwijzing Niet kennen, mogen de grasmaaier nooit gebruiken.

Typische kenmerken in het kort

• centrale instelling van de maaihoogte
  Trekontlasten
• Knikbescherming
• makkelijk te legen, ruime opvangzak
• hoogwaardig materiaal, uitstekende verwerking en attractief design

Technische gegevens

Veranderingen an technische aanpassingen voorbehonden

D Lawaaimeting aan hetoor van de bedienende persoon wird uitgevoerd overeenkomstig EN 836.
E Trillingen gemeten aan de duwstang, met bedienende person, conform EN 1033, EN 836. De gemiddelde gewogen versnelling is:

	2.38 E 2.40 E 2.40 EA
Typ 4961 ... 4961 ... 4965 ...

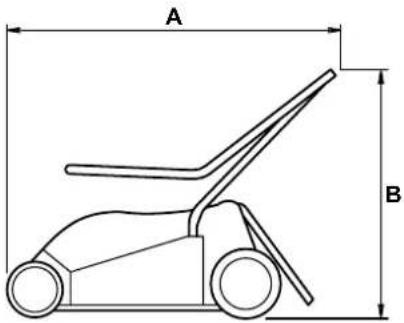

A 92 cm 92 cm 92 cm
B 71 cm 71 cm 71 cm
C 45 cm 45 cm 45 cm
D	LP 80 dB (A) LP 80 dB (A) LP 80 dB (A)
E	ahw 3 m/s2	ahw 3 m/s2	ahw 3 m/s2
Vermogen 1200 W 1200 W 1200 W
Verbruik	6,1 A	6,1 A	6,1 A
Condensator	20 μF	20 μF	20 μF
Spanning	230 VAC	230 VAC	230 VAC
Wielaandrijving	---	---	3,5 km/h
Opvangzack	55 l	55 l	55 l
Maaibreedte	38 cm 40 cm 40 cm
Maaihoogte	2,5 - 7,2 cm	2,5 - 7,2 cm	2,5 - 7,2 cm
Gewicht	21 kg	21 kg	23 kg

Veiligheidsvoorschriften

Betekenis van de symbolen

Opgelet! Voor gebruik de gebruksaanwijzing lezen!

Anderen buiten de
gevarenzone houden!

Voorzichtig!
- Scherpe snijmensen - voor onderhoudswerkzaamheden en bij beschadiging van de leiding de stekker uit het stroomnet trekken.

Aansluitkabels
mogen nicht
in de buurt
komen van het
snijgereedschap!

Algemene aanwijzingen

• Deze grasmaaier is voor het onderhoud van privé gazons bestemd. Vanwege het gevaar voor lichamelijk letsel van de gebruiker of van derden mag de grasmaaier Niet voor andere doeleinden gezrukt worden.
• Maai nooit in de nabijheid van anderen, van vooral kinderen of dieren.
• Maai alleen bij daglicht of bij passend kunstlicht.

Voor het maaien

• Draag altiijd stevige schoenen en een lange broek tijdens het maaien. Maai nooit op blote voeten of in lichte sandalen.
• Controller het te maieren terrein en verwijder alle voorwerpen die door de grasmaier gegren en weggeslingerd können worden.
• Controleer de aan de buitenkant van de grasmaaier geinstalleerde leiding en de aansluitkabel op beschadiging en ouderdom (brooheid). Uitsluitend in onberispelijke staat gebruiken.
• Laat de kabeluitsluitend door een vakman repareren.
• Controller de grasopvangbak vaak op slijtage en verrorming.
• Controller voor het gebruik (optische contrôle), of de messen en bevestigingsmiddelen bot of beschadigd zijn. Vervang botte of beschadigde messen algtd als set, om geennbalans te veroorzaken.

Kabels

• Werk a.u.b. met veiligeidskabels. Als aansluitleiding月至uitsluiend ledingen worden gebruikt, die nichtichter zich dan rubberledingen HO7 RN-F met een minimale diameter van 3 × 1,5 ~mm^2 . Als maximale lengte mag de 25 ~m nicht overschreden worden.
• Stekkers en koppelingen要去en spatwaterdicht zijn.
• Gebruik een elektrische beveiliging (RCD) met een maximale stroomsterkte van 30mA .
• Aansluitkabel aan de trekontlasting bevestigen. Niet langs randen en/of langs spitse of scherpe voorwerpen lately schuren. De kabel Nietussen deur-of raamopeningen klemmen. Schakelinrichtingen mogen Niet verwijderd of overbrugd worden (bijv. schakelhendel aan de stang van de handgreep binden).

Bij het maaien

Kantel de grasmaier Niet, als u de motor inschakelt, tenzij de maaier bij het opstarten gekanteld moet worden. Als dit het geval is, kantel de maaier dan Nieteer aan absolutnoodzakelijk is en til alleen het gedeelte omhoog dat zich nicht aan de Kant van de gebruiker bevindt. Controller altijd, of uw handen allebei in werkpositie+zijn, voordat u de grasmaier wee terug op de bodem zet.

• Attentie, gevaar! Messen lopen na!

• Houdt de veiligheidsafstand aan die door de stang van de handgreep aangegeven is.

• Zet de motor pas aan, als uw voeten zich op een veilige afstand van de messen bevinden.

• Let op een stabiele stand, vooral op een helling. Nooit snel, maar algid rustig maar voren lopen.

Maai op een helling altijd in dwarsrichting t.o.v. de helling, nooit van boven maar beneden.

• Op een helling moet u vooral oppassen als u van richting verandert.

Maai Niet op een steile helling.

• Wees vooral voorzichtig, als uchterwaarts maait en de grasmaier maar u toe trekt.

• Zet de maieruit,alsu hemkantelt,beweegt zonder te maaien of vervoert, bijv. van ofaar het gazon of op wegen.

• Gebruik de grasmaier nooit als de veiligheidsnrichtingen zoals grasopvangbak en/of aflbuiginrichting beschadigd zijn of zichs ontbreken.

• Let op, geen snijdende vlakken aanraken.

• Houdt uw handen en voeten algid uit de buurt van roterende delen. Ga Niet voor de opening staan waaruit het grasuitgeworpen worden.

• Til een grasmaier nooit op en draag hem nooit als de motor nog loopt.

• Open de veiligheidsklep nooit als de motor nog loopt.

• Voor het afnemen van de grasopvangbak: Motor afzetten en wachten totdat de messen helemaal stil staan. De

grasopvangbak zorgvuldig bevestigen nadat hij leeggemaakt is.

• Nooit met lopende motor over kiezelstenen rijden - Steenslag!

• Zo möglichk nicht maaien als het gras nat is.

• De grasmaaier uitzetten, stekker uittrekken en wachten totdat de maaier stil staat, als u bijv.

a) de maiaer alleen LAST

b) een geblokkeerd mes vrij maakt
c) de maaier wilt controleren, reinigen of eraan wilt werken
d) als u een vreemd voorwerp heeft geraakt, controllerer de maaier dan op beschadiging en voer deoodzakelijkere reparaties uit.
e) als de maaier door onbalans sterk vibreert (onmiddelijk uitschakelen en deoorzaak zoeken).
f) instellings-ofreinigingswerkzaamheden wiltuitvoeren.
g) wilt controleren, of de aansluitleiding in een lus zit of beschadigd is.

• Wonneer de maaier een extra aandrijving heeft, mag davoniet tegelijk met de motor gestart worden.
• Wanner de aansluitleidingijdens het gebruik beschadigd worden, moet de stekker van de leiding ommiddelijk uitgetrokken worden. Leiding Niet aanraken voordat de stekker uij het stopcontact getrokken is.

Het onderhoud

• Voer onderhouds- en reinigingswerkzaamheden alleen uit als de motor stil staat en de stekker uitgetrokken is.
• De grasmaier nicht met water en vooral nicht met een hagedrukspuit schoon spuiten.
• Controleer regelmatig of alle zichtbare bevestigingsschroeven en moeren, vooral die van de messenbalk, goed vast zitten en draai ze aan.
• Attentie! Laat de messen steedsuitsluitend door een vakman verrangen of bijslijpen, sondern deze delen, nadat ze verwijderd zich, opnieuw volgens de veiligheidsvoorschriften uitgebalanceer要去en worden.
• Gebruik uitsluitend originele onderdelen van WOLF, anders heeft u geen garantie, dat uw grasmaier voldoet aan de veiligheidsvoorschriften.
• Plaats de grasmaier Niet in vochtige ruimtes.
• Vervang om veiligheidsredenen verslenen of beschadigde delen.

Montage

De bevestiging van duwboom A B C D

PAS OP! Bijhet in-enuitklappen van de duwboom mag de kabel Niet beschadigd worden.

Grasvanginrichting monteren E F G H J

Zieafbeeldingen.

Gebruik

Gebruikstijden

Gelieve de specifieke nationale verordingen in acht te nemen.

Kabel in de trekontlasting leiden K

Leid de kabel a.u.b. aan de hand van de grafiek in de trekontlasting.

Vangzak inhängen L

Uitsluitend wonneer de motor uitgeschakeld is en de messen stil staan.

1. Trek de veiligheidsklep omhoog.
2. Hang de haken van de vangzaak in de openingsen van het chassis (zie pijl).
3. Plaats de veiligheidsklep wee terug.

De maaihoogte instellen M

Alleen bij uitgeschakelde motor en stilstaand mes.

1. Knopf (1) indrukken
2. de machine ligt maar onder drukken resp.even optillen, de gewenste maaihoogte instellen (2) en de knop loslaten.

Maaihoogte - graskondite

Maait u, indien möglichk, bij droog wee. Daarmee wordt het grassprijetie gespaard. Bij een vochtige of hoge grasmat is een hogere maabreedte aan te bevelen. Gemiddelde maaihoogte is 4,0 - 5,0 cm.

Aansluiting aan het stopcontact (wisselstroom 230 Volt, 50Hz ) De machine kan aan jeder stopcontact aangesloten worden, dat met een 16 Ah. zekering (of LS-schakelaar type B) gezekerd is. Gebruik een elektrische beveiliging (RCD) met een max stroomsterkte van 30mA .

Maaier inschakelen N O

• Maaier op een glad oppervlak starten.
• Niet op hoog gras - hier desnoodslicht kantelen N.

Motor aanzetten O

1. Knop (1) indrukken en vasthouden.
2. Hefboom (2) aantrekken, knop (1) loslatten.

Wielaandrijving aan (alleen 2.40 EA) O
aandrijfeugel (3) omhoog tillen.

Wielaandrijvinguit(alleen2.40EA)O aandrijfbeugel (3)loslaten.

Motor uitzetten O

Hefboom (2) loslaten.

Het leegmaker van de vangkorf wanner

De vangkorf geen grasmeer opneemnt en wanneer het gemaaide gras blijft liggen.

Opgepast! Bij verstopping van het windkanaal de stekker uit het stopcontact trekken voordat u het windkanaal schoonmaakt.

Tips voor het maaien

• De kabel要去 het maaien awhile de machine getrokken worden.
• Om strepen op uw gazon te voorkomen,要去en de maavlakken elkaar algtd een paar centimeter overlappen.

De verzorging

Reinigen

Eerst de stekker uit het stopcontact trekken. Voorzichtig! Niet bij scherpe delen vastpakken.

Na jedermaibeurt moet de maier met een handveger schoongemaakt worden.

In ggen geval met water schoonspuien.

Stalling tijdens de winter

• Na het maaiisezoen要去 de maaimachine grondig schoongemaaakt worden.
• Laat uw maaier in de herft nakijken bij een WOLF-Service Centrum.
• Nooit de maiaer met water afspuiten of in vochtige ruimten opbergen.

Het verwisselen van de messen P

Bij werkzaamheden aan de messen, de koppeling en de mesbalken eerst de stekkeruit het stocontact trekken en ter bescherming handschoenen dragen.

Het verwisselen van de messen, zoals op de afbeelding, met een 13mm sleutel. Aantrekkoppel van de bouteen 16-18 Nm. Deze werkzaam- heden要去eer zorgvuldig worden uitgevoerd. Alleen originene onderden gebruiken.

Let op! Het nasijpen van de messen altijd door een vakman lately uitvoeren, waar voor dit soort werkzaamheden de veilheidsvoorschriften in acht genomen dienen te worden.

Instelling van de bowdenkabel aan de koppeling

1. Aandrijfeugel (1) ca. 2 cm omhoog tillen en vast honden.
2. Contramoer (2) los draaien.
3. Instelschroef (3) zover maar links draaien, dat de aandrijfwienen blokkeren wonneer de maieraar蚂theren worden getrokken.
4. Contramoer (2) weer vast draaien

Opheffen van storingen

Probleem	Mogelijk oorzaak	Oplossing (X) door:
		WOLFService-dienst	Zelf
Draait slecht, het ap-paraat tritt sterk	• Messen defect• Messen uit bevestiging losgerakt	X---	---X
De motor slaat Niet aan	• Zekering defect• Kabel beschadigdAttentiel Bij abusievelijk doorsnijden van de kabel gaat de zekering zichs bij een correcte af-scherming (16 A) Niet altijd uit.Raak waarom voor de verilgheid nooit aangesneden of door-gesneden kabels aan, voordat de stekker uit de contactdoos is verwijderd. Het is Niet toegelaten de kabel met isoltieband te repareren.	---X	X---
Maait slecht	• Messenijken stomp• Niet aangepaste maaihoogte	X---	---X
Vangt het gras slecht op	• Messenijken stomp• Opvangbox verstopt• Niet aangepaste maaihoogte	X---	---X
Aandrijving gaat Niet aan	• Bowdenkabel van de koppeling is verzet	---	X
Neem in geval van twijfel altijd contact op met de servicedienst van WOLF.Attentie: schakel de maaier voor elke controle, reiniging of werkzaamheid aan de messen uit en verwijder de netsteker.

Reserveonderdelen

Artikelnummer Artikelnaam Productinformatie
4620 065 Opvangzack kpl
4961 098 VI 38 Vervangingsmes kpl. 38 cm
4961 095 VI 40 Vervangingsmes kpl. 40 cm

Levering via een WOLF verkooppunt

Garantievoorwaarden

Gelieve de door de verkoper ingevulde garantiekaart en het aankoopbewijs zorgvuldig te bewaren.

Gedurende eenperiode van 24maanden, te rekenen vanaf de aankoopdatum,verstrekt de firma WOLF-Garten een garantie, die met de respectievelige stand van de techniek en met gebruksdoelinde/ toepassingsgebied overeenstemt. Aan de wettelijk rechten van de eindgeberkderoen de hierna volgende garantierichtlijnen geen afbreuk.

Vereiste voorwaarden voor de garantieclaim gedurende 24 maanden: - Gebruik van het toestel uitsluitend voor privé-doeleinden.

Voor industrieel gebruik of verhuur worden de garantie tot 6 maanden beperkt.

• Deskundige behandeleng en inachtneming van alle instructies in de gebruksaanwijzing, die een bestanddeel van unsere garantievooraarden vormt.

• Inachtneming van de voorgeschreven tussentijden voor het onderhoud

• Geen eigengachtige wijziging van de constructie.

• Inbouw van originele WOLF reserveonderdelen/toebehoren.
  Voorlegging van de ingevulde garantiekaart en/of van het aankoopbewijds. De garantie is Niet van toepassing voor de normale slijtage van messen, mesbevestigende onderdelen zoals frictionschijven, V-riemen, tandriemen, loopwielen/banden, luchtfilters, ontsteikingskaarsen en bougiestekkers. In geval van een eigenmachtige reparatie komt jegere garantieclaim automatisch te vervallen. Fouten en gebreken, die zich voordenen en waarvan de orzaken aan materiaal- of fabricagefouten te wijten zich, wordenuitsluitend door once contracteel gebonden werkplaatsen in uw buurt of, indienDEX cheiderbij geslueerd is, door de fabrikant verholpen. Buiten de verstkrete garantie dessorterende claims zich uitgesloten. Een aanspraak op levering van reserveonderdelen bestaat Niet. Eventuel door het transport resolterende beschadigingen dieneniet aan onceirma,doch aan de bevoegde, met het transport belaste firme to worden gerapporteerd. In het andere geval gaan de schadeclaims ten opzichte van dergelijke bedrijven immers verloren.

Werkzaamheden die onder de garantie vallen, worden uitgevoerd door once geauthoriseerde werkplaatsen of bij:

WOLF-Garten Nederland

Graafsebaan 109

5248JT Rosmalen

Tel.: ++ 31 (73) 5 23 58 50

Fax: ++ 31 (73) 5 21 76 14

E-mail: [e-mail]

Graham NV-SA

Zoning Industriel21

1440 Wauthier-Braine

Tel.: ++ 32 (2) - 367 16 11

Fax: ++ 32 (2) - 367 16 12

E-mail: [e-mail]

Gilberts-à-r-l. & Cie

Industriezone, Z.A.R.E.

4385 Ehlerange/Esch

Tel.: ++ 35 / 2 40 17 01 - 1

Fax: ++ 35/2 401709

Grasmaaimachine, met de hand bediend en met netvoeding
