MANUALE UTENTE 2.40 EA Wolf Garten

1 Interrutore per avviare
2 Archi di azionamento (2.40 EA)
3 Morsetto cavo
4 Regolazione profondità di lavoro
5 Raccoglierba
6 Archi di sicurezza
7 Portacavo
8 Deflettore
9 Regolazione dell'altezza di taglio
0 Indicator dell'altezza

NL

Congratulazione	19
Dati tecnici	19
Indicazioni di sicurezza	20
Montaggio	21
Messa in opera	21
Manutenzione	21
Interventi di riparazione	22
Ricambi	22
Condizioni di garanzia	22
Dichiarazione di Conformità	88

NL-Inhoud

Complimenti per aver scelto un tosaerba WOLF

Leggere attendamente le istruzioni per l'uso e familiarizzare con gli elementi di lavoro e con il coretto utilizzo dell'apparecchio. L'utente è responsable degli incidenti causati ad altre persone o alla loro propietà. Osservare le idicazioni, le spiegazioni e le prescrizioni.

Non lasciare mai bambini o altre persone che non conoscono le istruzioni per l'uso nei pressi della falciatrice. Non è consentito a persona al di除去 dei 16 anni di utilizzato quello apparecchio.

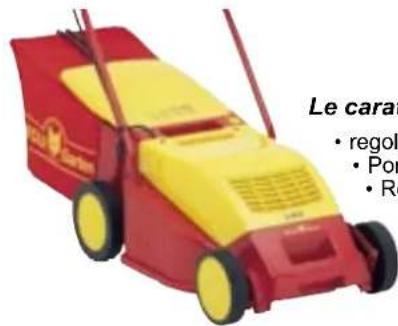

Le caratteristiche della dotazione in sintesi

• regolazione centralizzata dell'altezza di taglio
• Portacavo
• Regolazione profondità di lavoro
  Raccoglierba
• materiali di prima qualità, lavorazione eccellene e Design attraente

Dati tecnici

Ci riserviamo pertanto eventuali modifiche tecnici dovute all'ulteriore sviluppo dei nostri prodotti

D Misurazione della rumorosita all'altezza dell'orecchio dell'utente eseguita in confomotà alla norma EN 836.
E Vibrazioni misurate sul manubrio di guida, con utente, in conformità a EN 1033, EN 836. L'accelerazione ponderata tipica è di:

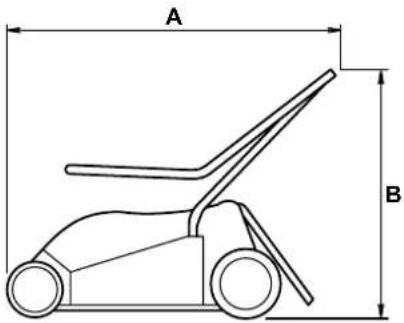

	2.38 E 2.40 E 2.40 EA
Typ 4961 ... 4961 ... 4965 ...
A 92 cm 92 cm 92 cm
B 71 cm 71 cm 71 cm
C 45 cm 45 cm 45 cm
D	LP 80 dB (A)	LP 80 dB (A)	LP 80 dB (A)
E	ahw 3 m/s2	ahw 3 m/s2	ahw 3 m/s2
Potenza	1200 W	1200 W	1200 W
Corrente normale	6,1 A	6,1 A	6,1 A
Condensatore	20 μF	20 μF	20 μF
Tensione	230 VAC	230 VAC	230 VAC
Trasmissione a ruote	---	---	3,5 km/h
Sacco di raccolta	55 l	55 l	55 l
Larghezza di taglio	38 cm 40 cm 40 cm
Altezza di taglio	2,5 - 7,2 cm	2,5 - 7,2 cm	2,5 - 7,2 cm
Peso	21 kg	21 kg	23 kg

Indicazioni di sicurezza

Legendasimboli

Attenzione! Prima dell'uso leggere istruzioni!

Allontanare le per-sone alla zona di pericolo!

Attenzione! - Lame da taglio affiliate - staccare la spina prima di qualsiasi intervento di manutenzione ed in presenza di danni alla linea.

Tenere lontani cavi collegamento dall'utensile da taglio!

Dati generali

• Questo tosaerba è previsto per la cura di superfici erbose e prati per uso privato. Per evitare la messa in pericolò fisica dell'operaatore o di altre persone, il tosaerba non può impiegato per scopi diversi da quelli di destinazione.
• Non falciare mai nelle immeditate vicinanze di persona, in particolare bambini e animali.
• Falciere soltanto di giorno o con una illuminazione artificiale adeguata.

Prima della falcatura

• Non falciare mai, alla essersi prima inflati calzature e calzoni lunghi. Non falciare mai a piedi nudi o se si sono calzati sandali leggeri.
• Esaminare il terreno, su cui si impiega la macchina ed eliminare tutti gli oggetti, che possono essere raccolti ed eliminati.
• Controllare il cavo installato all'esterno dell'appareccchio ed appurare l'eventuale resistenza di un danneggiamento ed invecchiamento (fragilità) del cavo di collegamento. Utilizzato soltanto con condizioni a perfetta regola d'arte.
• Fare eseguire le riparazioni sul cavo soltanto da uno specialista.
• Controllare di frequente l'usura e le deformazioni del dispositivo raccoglierba.
• Prima dell'utilizzo (controllo a vista) controllare, se gli strumenti da taglio e i loro mezzi di fissaggio sono spuntati o danneggiati. Sostituire la series completa di strumenti da taglio

Cavi

• Lavorare soltanto con cavi di sicurezza. Come cavo di collegamento si dovanno utilizzare soltanto cavi, che non siano più leggeri dei cavi flessibili in gomma HO7 RN-F con una sezione minima di 3 × 1,5 ~mm^2 . La lunghezza massima non dovrebbe superare i 25 m.
• Spine e giunti dovranno essere protetti dagli spruzzi d'acqua.
• Utilizzare un interruptore di sicurezza per correnti di guasto (RCD) con una corrente di dispersione non superiore a 30mA .
• Fissare il cavo di collegamento sullo scarico della trazione. Non far sfregare su bordi, oggetti appuntiti o taglienti. Non schiacciare i cavi atraverso le fissure di porte o finestre. I dispositivi elettrici non devono essere toti o cavallottati (per es. per attaccare la leva delchio all'asta dell'impugnatura)

Per la falcatura

• Non inclinare l'apparecchio, quando si accende il motore, a meno che l'apparecchio debba essere inclinato per l'avviamento. In tal caso non inclinare l'apparecchio più di quello sa assolutamente necessario e sollevare sostanto la parte, che è distante dall'operaatore. Verificare sempre che le due mani si trovino in posizione di lavoro, prima di ricollocare l'apparecchio sul terreno.

• Attenzione, pericolo! Lo strumento da taglio continua a funzionare!

• Osservare la distanza di sicurezza prescritta dall'asta dell'impugnatura.
• Accendere il motore soltanto, quando i Vostri piedi sono ad una distanza di sicurezza dagli strumenti da taglio.
• Prestare attentzione che ci sia un appoggio sicuro, in particolare lungo i pendii. Non correre mai, procedere tranquilamente.
• Lungo i pendii falcare sempre trasversalmente rispetto alla pendenza, non verso l'alto o il basso.
• Sui pendii si dovra prestare particolare attenzione, se si cambia direzione.
  Non falciere su pendii ripidi.
• Occorre essere particolaremente prudenti, quando si falcia all'indietro e si tira verso di se il tosaerba.
• Spagnere il tosaerba, se si desidera inclinarlo, farlo marciare
  a vuoto o trasportarlo, per es. da/verso il prato o su strada.
• Non utilizzato mai l'apparecchio con dispositivi di protezione danneggiati o dispositivi di sicurezza mancanti come dispositivi di deviazione e/o raccoglierba.
• Prestare particolare attenzione a non afferrare le lame, nelle lavorano.
• Non portare mai mani o piedi in vicinanza delle parti rotanti.
  Non intratteners davanti all'aperture di scarico dell'erba.
  Non sollevare o portare mai un tosaerba con motore funzionante.
• Non après mai la serranda di protezione, quando il motore è più tard in funzione.
• Prima di togliere il dispositivo raccoglierba: spegnere il motore e attendere l'arresto dello strumento da taglio. Dopo lo svuotamento fissare in modo accurato il dispositivo raccoglierba.
• Non marciare mai con motore in funzione sopra la ghiaia - pericolo di lancio di pietrisco!
  Dove possibile, non falciere nell'erba bagnata.
• Spagnere l'apparecchio, staccare la spina e aspettare che l'apparecchio si arresti, se si vuole per es.
  a) lasciare il tosaerba
  b) sbloccare una lama bloccata
  c) controllare, pulire l'apparecchio e poi lavorarci sopra
  d) controllare eventuali danneggiamenti dell'apparecchio, se si sono incontrati corpi estranei ed eseguire le riparazioni necessarie.
  e se il tosaerba vibra molto a causa dello aquilibrio (spegnere subito e cercare la causa).
  f) se si vuole eseguire lavori di regolazione o pulitura.
  g) controllare, se i cavi di collegamento sono attorcigliati o danneggiati.
• Se il tosaerba ha una trasmissione a ruota, non dovra essere avviato contemporaneamente con il motore.
• Se il cavo di collegamento viene danneggiato durante l'uso, delve essere subito staccato alla rete. Non entrare in contatto con il cavo, prima che sua staccato alla rete.

La manutenzione

• Eseguire i lavori di manutenzione e pulitura soltanto a motore fermo e con spina staccata alla rete.
• Non spruzzare l'apparecchio con acqua - in particolare con alta pressione.
• Controllare regolarmente l'accoppiamento preciso di tutte le viti e dadi visibili, in particolare della barra di taglio e serrare.
• Attenzione! Fare eseguire sempre ilchio delle lame o la loro riaffilatura da una officina specializzata, dato che dopo l'allentamento dei pezzi si dovrè eseguire il controllo dello aquilibrio seconde le norme di sicurezza corrispondenti.
• Utilizzare soltanto ricambi originali WOLF, altrimenti non siavrà alcuna garanzia che il tosaerba soddisfi le norme di sicurezza.
• Non depositare il tosaerba in locali umidi.
  Per motivi di sicurezza sostituire le parti usurate o danneggiate.

Montaggio

Fissaggion del manico A B C D

ATTENZIONE! Neliegare l'impugnatura il cavo non devesse schiacciato.

Vedere illustrazioni

Messa in opera

Tempo d'esercizio

Si prega di osservare le prescrizioni vigenti nei singoli stati.

Guidare il cavo dello scarico della trazione K

Si prega di guidare il cavo in base al grafico nelle scarico della trazione.

Appendere il sacco per la raccolta L

Soltanto con motore spento e utensile di taglio fermo.

1. Sollevare la copertura di protezione.
2. Appendere il sacco per la raccolta al gancio che si trovava nella cavity dell'intelaiatura (vedere freccia).
3. Collocare la copertura di protezione.

Aggiustaggio dell'altezza di tosatura M

Solo a motore spento e lame ferme terme.

1. Premere il pulsante (1).
2. Premere leggermente l'apparecchio all'ingiu oppure alzarlo sino a che, si avr a'altezza desiderata di tosatura (2). Poi lasciare il pulsante.

Altezza di taglio

Tagliare possibilmente su prato asciutto per non danneggiare la cotica erbosa. In caso di prato umido ed erba alta, tagliare con una magiore altezza di taglio. Di regola si tosa ad un'altezza di taglio di 4,0 - 5,0 cm.

Inserire la spina della corrente

(corrente alternata 230 Volt, 50 Hz)

Si potra allacciare l'attrezzo a qualsiasi presa, parchè sia munita di una valvola di protezione di 16 Ampère (oppure di un terruttore-LS tipo B).

Avvertenza: Adoperi un apparecchio fi protezione contro la corrente di difetto (RCD) con una corrente di difetto non superiore a 30mA .

Avviare il tagliaerba N O

• Avviare la tosaerba su superficie piana.
• Possibilmente non nell'erba alta. In quello caso inclinare leggermente come risulta alla figura N.

Per avviare il motore O

1. Tener premuto il pulsante (1).
2. Tirare la leva (1) e lasciare il pilsante (2).

azionamento ruota, INS (soltanto 2.40 EA) O sollevare la staffa di azionamento (3).

azionamento ruota, DIS (soltanto 2.40 EA) O rilasciare la staffa di azionamento (3).

Per spegnere il motore O

Lasciare la leva (2).

Svuotamento del cesto

Il cesto è da svuotare quando l'erba non viene più raccolte e resta sul terreno.

Prima estrarre assolutamente la presa della corrente.

Suggerimenti per la rasatura

• Durante la tosatura si fa seguire il cavo.
• Per non creare strisce erbose, le vie di taglio devono sempre sovrapporsi per alcuni centimetri.

Manutenzione

Pulizia

Prima estrarre assolutamente la presa della corrente. Attenzione! Non toccare le lame rotanti! Attendere il fermo.

Dopogni tosatura abbiate l'avventenza di pulire la tosaerba con uno straccio oppure con uno scopino.

In nessum caso usare acqua! Tenere il tosaerba in ambiente asciutto.

Accantonamento durante l'inverno

Terminata la stagione si dorvra pulire accuratamente la tosaerba.
- Mai spruzzare la tosaerbe con acqua, né collocarla in ambienti umidi.

Come cambiare la lama P

Prima diambiare la lama oaggiustare I'accoppiamento o il portalama, è assolutamente necessario levare la spina alla presa di corrente e mettere i guanti di sicurezza.

Dopogni Effettuare lo scambio della lama tramite la chiave da 13 mm, come dimostrato nell'illustrazione. Tensione diserraggiole bullone da 16-18 Nm. Si prega di effettuare tali lavori con la massima accuratezza. Usare solamente pezzi di ricambio originali.

Attenzione! Fare agli la lama solamente in un'officina specializzata, poiché si dovrá effettuire pure la verifica di squilibrio meccanico secondo le norme di sicurezza vigenti.

Impostazione del cavo Bowden della frizione Q

1. Sollevare la staffa di azionamento (1) di ca. 2 cm e bloccare
2. Allentare il controdado (2)
3. Girare a sinistra la vite di regolazione (3), in modo che le ruote motrici si blocchino durante l'arretamento della trebbiatrice
4. Serrare di nuovo a fondo il controdo (2)

Interventi di riparazione

Problema Possibi causale		Rimedio (X):
		Officina Di assistenza WOLF	In modo autonomo
Funzionamento rumo-roso, forte vibrazione dell'apparecchio	Lama danneggiata	X	---
	Lama di fissaggio allentata	---	X
Il motore non funziona	Fusibile danneggiato	---	X
	Cavo danneggiato	X	---
	Attenzione! In caso di taglio involontario del cavo, non sempre il fusabile disinserisce l'apparecchio, persino con l'adeguata protezione (16 Amp.).
	Mai toccare cavi tranciati o tagliati, finché la spina non è stata staccata della presa. E' vietato riparare il cavo con nastro isolante.
Cattiva falciatura	Lama smussata	X	---
	altezza di taglio non regolata	---	X
Pessime prestazioni di raccolta	Lama smussata	X	---
	Cesto raccoglierba otturato	---	X
	altezza di taglio non regolata	---	X
Il motore non si mette in moto	Tirante bowden della frizione spostato --- X
In caso dubbio rivolgersi sempre ad un'officina di assistenza WOLF. Attenzione, arrestare il tosærba prima di agli controllo, lavoro di pulitura o di lavori alla lama ed estrarre la chiave di accensione.

Ricambi

Articolo N° Denominazione articolo Informazione sul prodotto
4620 065 Sacco di raccolta
4961 098 VI 38 Lama di ricambio 38 cm
4961 095 VI 40 Lama di ricambio 40 cm

Fornituraattraverso il Vostro Rivenditore

Condizioni di garanzia

Custodite con cura il certificato di garanzia compilato dal venditore oppure il documento d'acquisto.

Per la durata di 24 mesi a partire alla data d'acquisto, la Ditta Wolf-Garten presta garanzia in conformità al rispetto stato della的技术e e allo scopo/campo d'applicazione. I diritti legali del consumatore finale non vengono compromessi mediante i criteri di garanzia di seguito elencati.

Premesse per il diritto alla garanzia di 24 anni:

• Impiego dell'apparecchio escludivamente per uso privato.

Nel Campo industriale oppure negli esercizi di noleggio, la garanzia viene ridotta a 12 mesi.

• Uso conforme allo scopo e rispetto di tutte le avventenze delle istruzioni sull'uso che formano parte integrante delle nostre condizioni di guaranzia.
• Rispetto degli intervalli di manutenzione prescritti.
• Nessuna variazione della costruzione su propria iniziativa.
• Montaggio delle parti di ricambio originali/accessori della WOLF.

-Presentazione del documento di garanzia compilato e/o del certificato d'acquisto.

La garanzia non si estende alla normale usura delle lame, alle parti di fissaggio delle lame come ruote di frizione, cinghie trapezoidali e cinghie dentate, ruote portanti/pneumatici, filtri dell'aria, candele d'accensione e cappucci per candele. In caso di riparazioni effettuate in proprio, si estingue automaticamente agli diritto di garanzia. I difetti e le carenze che si dovessero presentare le cui cause sono riconducibili a difetti di materiale o di produzione, vengono rimassi escludamente nelle窗外 officine autorizzate (il venditore ha il diritto alla riparazione) oppure dal produttore stesso, se egli fosse più vicino alla Vostra sede. Sono esclude rivendicazioni non rientranti nella prestazione di garanzia. Non è ammessa una rivendicazione per la fornitura di parti di ricambio. Eventuali danni dovuti al trasporto non devono essere segnalati a moi, alla alla ditta competente per il trasporto, poiché in caso contrario i diritti all'indennizzato da parte di queste imprese decadono.

Le prestazioni in garanzia vengono rese dalle nostre officine autorizzata contrattualmente o nel caso di:

WOLF Italia S.r.l.

Via G. Galilei 5

20060 Ornago (Mi)

Tel.: ++ 39 (0 39) - 62 86 41

Fax: ++ 39 (0 39) - 6 01 02 57

E-mail: [e-mail]

falciatrice per prati, manuale e alimentata dalla rete
