BEDIENUNGSANLEITUNG 2.40 EA Wolf Garten

1x 2x	1x 1x 1x	2x 2x

D

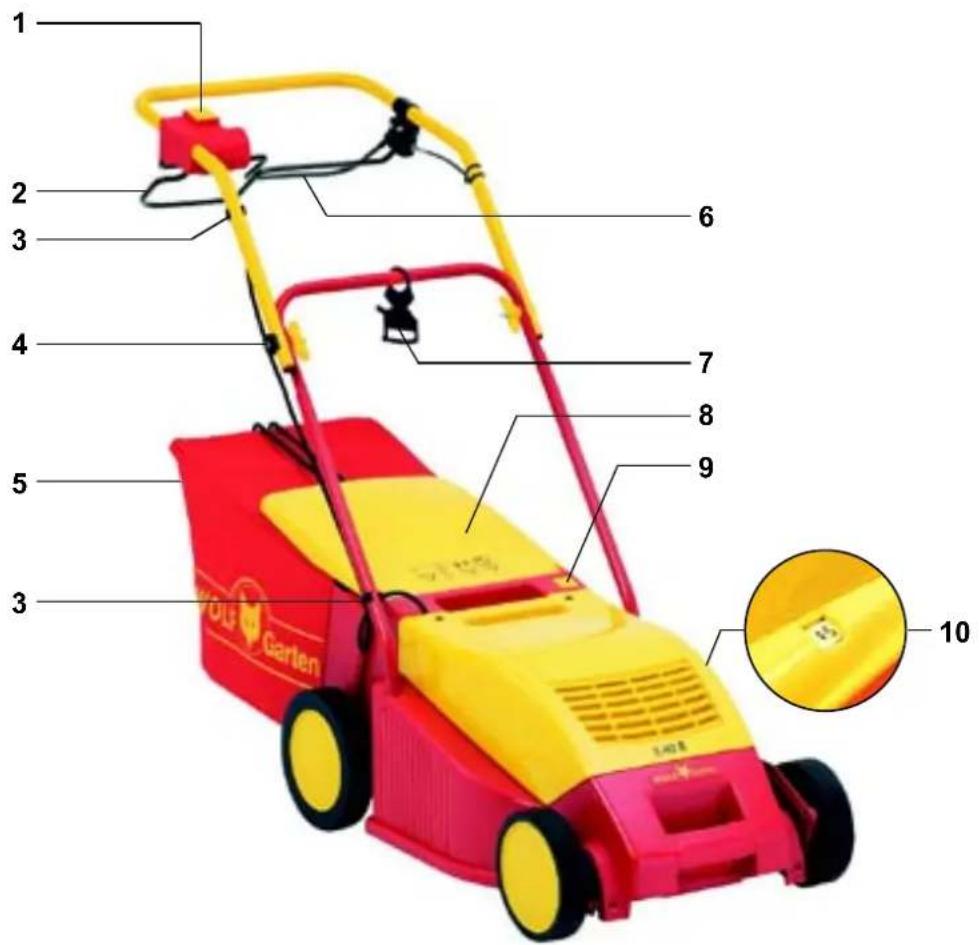

1 Ein-/Ausschalter
2 Antriebsbugel (2.40 EA)
3 Kabelklemme
4 Kabelknickschutz
5 Grasfangsack
6 Sicherheitsbügel
7 Kabelzugentlastung
8 Schutzklappe
9 Schnithhoheneinstellung
10 Schnithöhenanzeige

GB

Gratulation	7
Technische Daten	7
Sicherheitseinweise	8
Montage	9
Betrieb	9
Wartung	9
Beseitigung von Störungen	10
Ersatzteile	10
Garantiebedingungen	10
Konformitätserklärung	88

GB - Contents

Herzlichen Glückwunsch zum Kauf Ihr's WOLF-Produkts

Lesen Sie die Gebrauchsanweisung sorgfältig, und machen Sie sich mit den Bedienungselementen und dem richtigen Gebrauch des Gerätes vertraut. Der Benutzer ist verantwortlich für Unfälle mit anderen Personen oder deren Eigentum. Beachten Sie die Hinweise, Erläuterungen und Vorschriften.

Lassen Sie nie Kinder oder andere Personen, die die Gebrauchsanweisung nicht kennen, den Rasenmacher benutzen. Jugendliche unter 16 Jahre dürfen das Gerät nicht benutzen. Örtliche Bestimmungen konnen das Mindestalter des Benutzers festlegen.

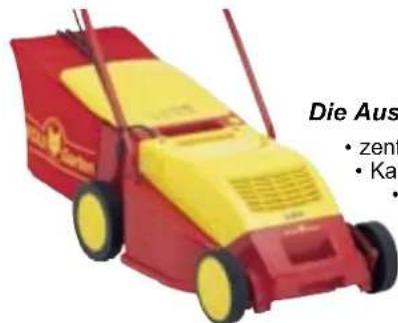

Die Ausstattungsmerkmale im Überblick

• zentrale Schnitthoheneinstellung
• Kabelzugentlastung
  Kabelknickschutz
• leicht zu leerender, geräumiger Fangsack
• hochwertige Materialien, ausgezeichnete Verarbeitung und attraktives Design

Technische Daten

Änderungen aus technischen Gründen vorbehalten.

D Larmmessung am Ohr der Bedienungsperson in Anlehnung an EN 836
E Schwingungen gemessen am Führungsholm, mit Bedienperson nach EN 1033 und EN 836. Die bewertete Beschleunigung beträgt typischerweise:

	2.38 E 2.40 E 2.40 EA
Typ 4961 ... 4961 ... 4965 ...

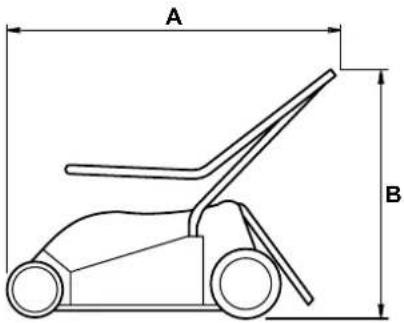

A 92 cm 92 cm 92 cm
B 71 cm 71 cm 71 cm
C 45 cm 45 cm 45 cm
D	LP 80 dB (A) LP 80 dB (A) LP 80 dB (A)
E	ahw 3 m/s2	ahw 3 m/s2	ahw 3 m/s2
Nennleistung 1200 W 1200 W 1200 W
Stromstärke 6,1 A 6,1 A 6,1 A
Kondensator 20 μF 20 μF 20 μF
Netzspannung 230 VAC 230 VAC 230 VAC
Radantrieb --- --- 3,5 km/h
Fangsackvolumen	55 l	55 l	55 l
Schnittbreite	38 cm 40 cm 40 cm
Schnitthöhe	2,5 - 7,2 cm	2,5 - 7,2 cm	2,5 - 7,2 cm
Gewicht	21 kg	21 kg	23 kg

Sicherheitshinweise

Bedeutung der Symbole

Warnung! Vor Inbetriebnahme die Gebrauchsanausweisung lessen!

Dritte aus dem Gefahrenbereich fernhalten!

Vorsicht! - Scharfe
Schneidmesser
-vor Wartungs-
arbeitungen und bei
Beschädigung
der Leitung den
Stecker aus dem
Netz entfern!

Anschlusskabel vom Schneidwerkzeug fernhalten!

Allgemeine Hinweise

• Dieser Rasenmäher ist für die Pflege von Gras- und Rasenflächen im privaten Bereich vorgesehen. Wegen körperslicher Gefährdurchung des Benutzers oder anderer Personen darf der Rasenmäher nicht für andere Zwecke eingesetzt werden.
• Mahren Sie niemals, wenn Personen, besonderss Kinder und Tiere, in der Nähe sind.
• Mähen Sie nur bei Tageslicht oder mit entsprechender künstlicher Beleuchtung.

Vor dem Mahen

• Mahren Sie nie, ohne festes Schuhwerk und lange Hosen zu tragen. Mahren Sie nie barfuß oder in leichten Sandalen.
• Überprüfen Sie das Gelände, auf dem die Maschine eingesetzt wird, und entfemen Sie alle Gegenstände, die erfasst und weggeschleudert werden können.
• Die am Gerät außen installierte Leitung und das Anschlusskabel auf Beschädigung und Alterung (Brüchigkeit) untersuchen. Nur in einwandfreiem Zustand benuten.
• Lassen Sie Reparaturen am Kabel nur vom Fachmann durchführren.
• Überprüfen Sie die Grasfangeinrichtung möglich auf Verschleib und Verformungen.
• Prufen Sie vor Benutzung (Sichtprüfung), ob die Schneidwerkzeuge und ihre Befestigungsmittel stumpf oder beschädigt sind. Ersetzen Sie stumpfe oder beschädigte Schneidwerkzeuge im ganzen Satz, um keine Unwucht zu erzeugen.

Kabel

-itte arbeiten Sie mit Sicherheitskabeln. Als Anschlussleitung duren nur Leitungen verwendet werden, die nicht leichter sind als Gummischlauchleitungen HO 7 RN-F mit einem Mindest-Querschnitt von 3× 1,5mm Die maximale Länge sollte 25m nicht überschreiben.
- Stecker und Kupplungen müssen spritzwassergeschützt sein.
- Benutzten Sie eine Fehlerstromschutzeinrichtung (RCD) mit einem Fehlerstrom von nicht mehr als 30mA .
- Anschlusskabel an der Zugentlastung befestigen. Nicht an Kanten, spitzen oder scharfen Gegenständen scheuern halten. Kabel nicht durch Türritze oder Fensterspalten quetschen. Schalteinrichtungen dürfen nicht entfern oder überbrücken werden (z. B. Anbinden des Schalthebels am Griffgestänge)

Beim Mahlen

• Kippen Sie das Gerät nicht, wenn Sie den Motor einschalten, es sei dann, das Gerät muss beim Anlassen gekippt werden. Wenn dies der Fall ist, kippen Sie das Gerät nicht mehr als unbedingt notwendig ist und haben nur den Teil an, der vom Benutzer entfernst ist. Überprüfen Sie immer, dass sich beide Höhe in Arbeitsstellung befinden, bevor das Gerät wieder auf den Boden zurückgestellt wird.
• Achtung, Gefahr! Schneidwerkzeug lauft nach!
• Halten Sie den durch das Griffgestänge vorgegebenen Sicherheitsabstand ein.
• Schalten Sie den Motor nur ein, wenn ihre Fübe in sicheren Abstand von den Schneidwerkzeugen sind.
• Achten Sie auf sicheren Stand, besonderss an Abhängen. Nie laufen, ruhig vorwerts gehen.
• Mahren Sie Abhangstellen immer quer zum Gefälde, nicht aufund abwarts.
• Auf Abhängen ist besondere Vorsicht geboten, wenn Sie die Richtung wechseln.
• Mahren Sie nicht an steilen Abhängen.
• Seien Sie besonderss vorsichtig, wenn Sie rückwärts Mahen und den Maher zu sichziehen.
• Schalten Sie den Mäher ab, wenn Sieihn kippen, leerfahren oder transportieren, z. B. von/zum Rasen oder über Wege.
• Verwenden Sie das Gerät nie mit beschiedigen Schutz-einrichtungen oder fehlende Sicherheitseinrichtungen wie Ablenk- und/oder Grasfangeinrichtungen.
  Vorsicht, nicht an laufende Schneiden greifen.
• Bringen Sie Hände oder Fuß nie in die Nähe rotierender Teile. Stellen Sie sich nicht vor die Grasauswurföffnung.
• Hebien Sie oder tragen Sie niemals einen Rasenmaher mit laufendem Motor.
• Offnen Sie die Schutzklappe nie, wenn der Motor noch lauft.
• Vor dem Abnehmer der Grasfangvorrichtung: Motor abstellen und den Stillstand des Schneidwerkzeuges abwarten. Nach der Entleuerung Grasfangvorrichtung sorgfältig befestigen.
• Nie mit laufendem Motor über Kies fahren - Steinschlag!
• Wo möglich, mahen Sie nicht in nassem Gras.
• Das Gerät abschalten, Netzsteckerziehen und warten bis das Gerät steht, wenn Sie z. B.

a) den Maher verlassen
b) ein blockiertes Messer frei machen
c) das Gerat überprüfen, reinigen oder daran arbeiten wollen
d) wenn Sie einen Fremdkörper getroffen haben, überprüfen Sie das Gerät auf Beschädigungen und führen Sie notwendige Reparaturen durch.
e) Wenn der Maher durch Unwucht stark vibriert (sofort abschalten und Ursache suchen).
f) Einstellungen -oder Reinigungsrarbeiten durchführten wollen.
g) prüfen, ob die Anschlussleitungen verschlungen oder verletzt ist.

• Wenn der Maher Antrieb hat, damit dieser nicht zeitgleich mit dem Motor gestartet werden.

• Wenn die Anschlussleitung während des Gebrauchs beschädigt wird, muss sie sofort vom Netz getrennt werden. Leitung nicht berühren bevor sie vom Netz getrennt ist.

Die Wartung

• Führn Sie Wartungs- und Reinigungsrarbeiten nur bei stillgesetztem Motor und abgezogenem Netzstecker durch.
• Das Gerät nicht mit Wasser - insbesondere nicht mit
  Hochdruck - abspritzen.
• Alle sightbaren Befestigungsschrauben und Muttern,** besonders die des Messerbalkens, regelmäßig auf festen Sitz prufen und nachziehen.
• Achtung! Messerwechsel oder Messernachschleifen immer von einer Fachwerkstatt durchführten laussen, da nach Lösen von Teilen, Unwuchtrüfung entsprechend den Sicherheitsbestimmungen vorgenommen werden muss.
• Nur WOLF Original-Ersatzteile verwenden, sonst haben Sie keine Garantie, dass Ihr Maher den Sicherheitsbestimmungen entspricht
• Stellen Sie den Maher nicht in feuchten Räumen ab.
• Ersetzen Sie aus Sicherheitsgründen verschlissene oder beschädigte Teile.

Montage

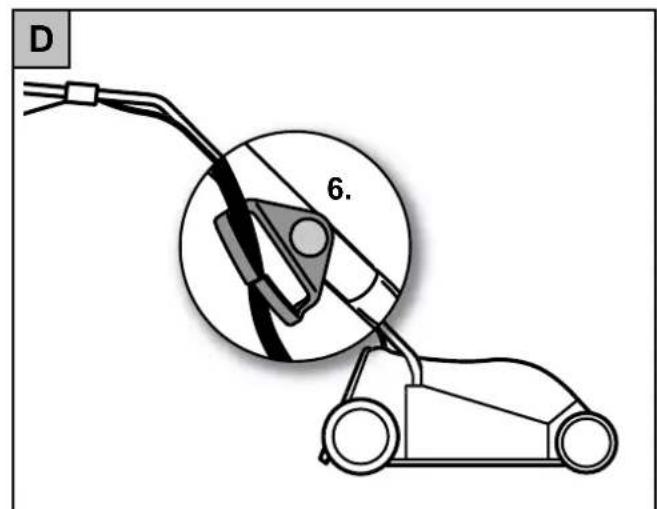

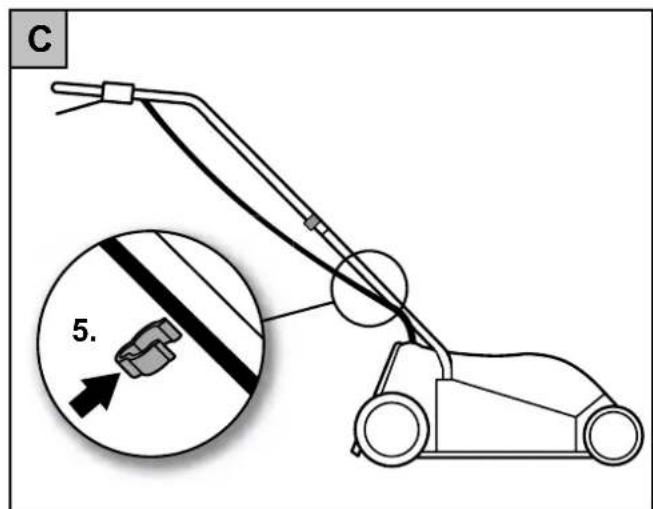

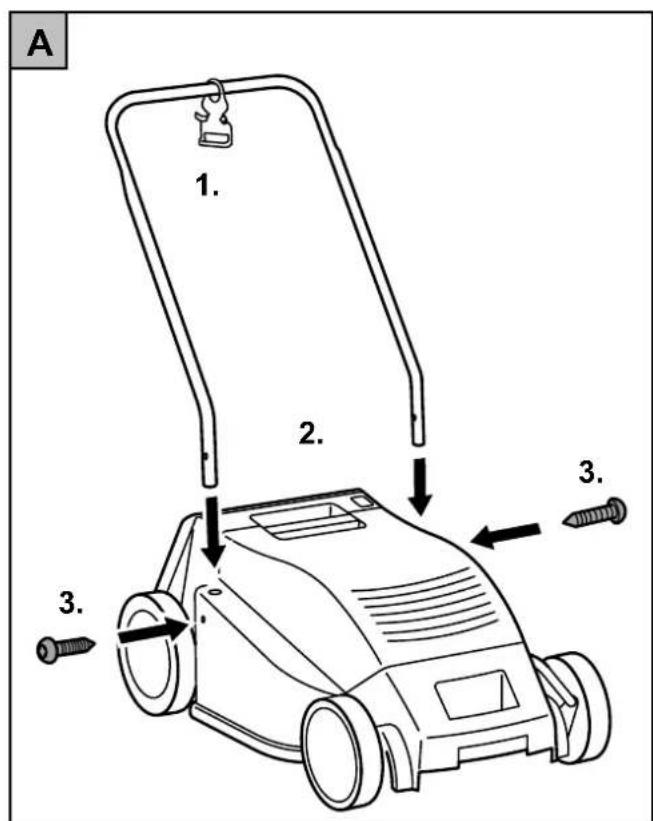

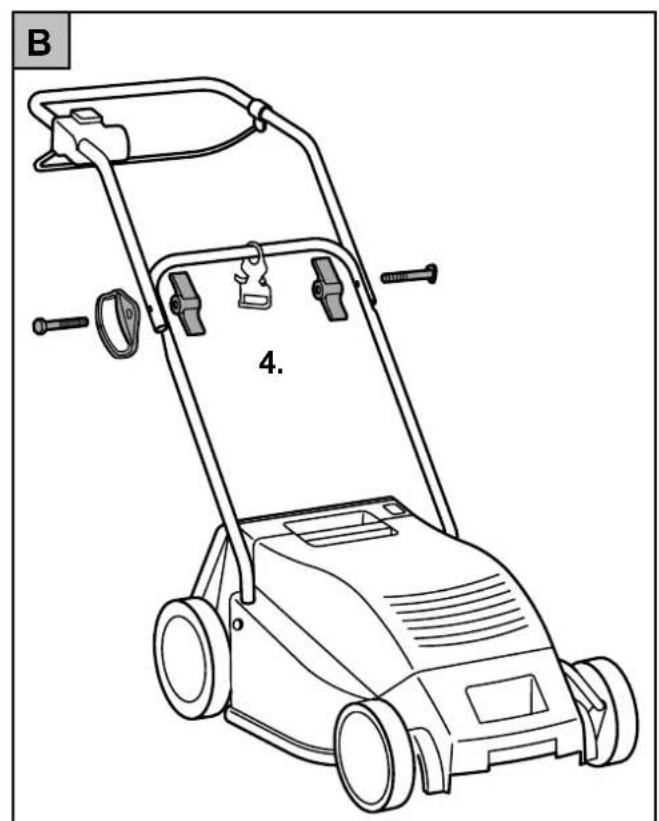

Griffgestänge befestigen A B C D

Achtung! Beim Zusammenlagen oder ausklappen des Griffgestänges darf das Kabel nicht gequetscht werden.

Hinweis: Führn Sie die Endstücke des Griffunterteils (Abb. A, 2.) gleichmäßig in die Löscher des Rasenmabers. Soverhindern Sie ein Verkanten des Griffunterteils.

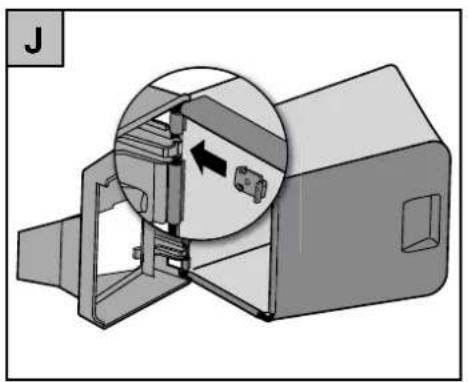

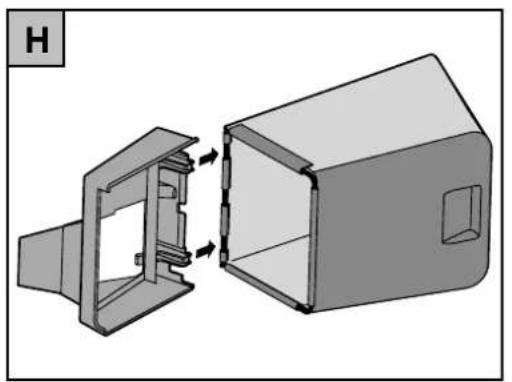

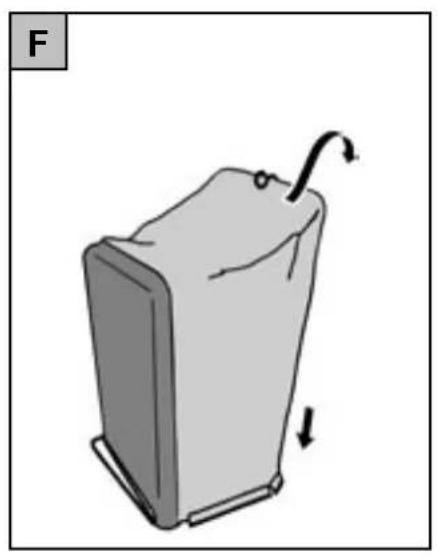

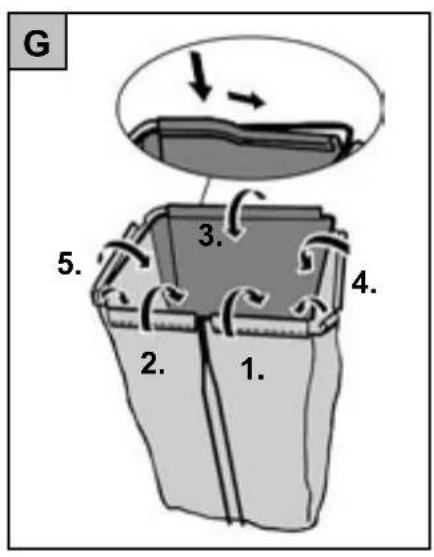

Fangsack montieren E F G H J

Siehe Abbildungen

Betrieb

Betriebszeiten

Bitte regionale Vorschriften beachten. Erfragen Sie die Betriebszeiten bei ihrer ortlichen Ordnungsbehörde.

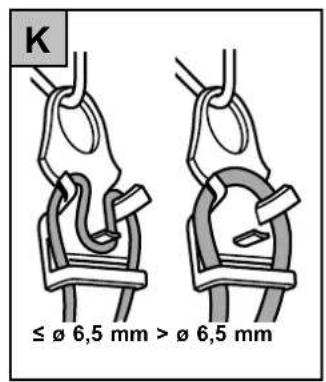

Kabel in die Zugentlastung montieren K

Bitte führen Sie das Kabel anhand der Grafik in die Zugentlastung.

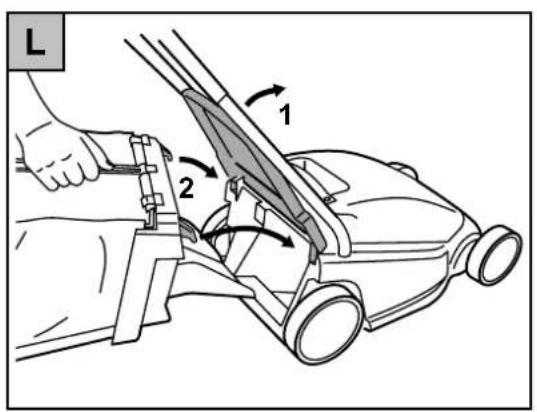

Fangsack einhängen L

Nur bei abgeschaltetem Motor und stillstehendem Schneidwerkzeug.

1. Heben Sie die Schutzklappe an.
2. Hangen Sie den Fangsack mit Haken in die Aussparungen im Chassis (siehe Pfeil).
3. Legen Sie die Schutzklappe auf.

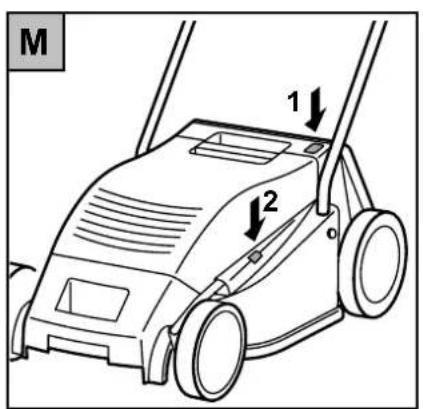

Schnitthöhe einstellen M

Nur bei abgeschaltetem Motor und stillstehendem Schneidwerkzeug.

1. Drucken Sie den Knopf (1) herunter.
2. Drücken Sie das Gerät leicht nach unten -, bzw. haben Sie es an.
3. Lassen Sie den Knopf in der gewünschten Schnitthöhe los (2).

Schnithöhe - Graszustand

Mähen Sie möglich trockenen Rasen, um die Grasnarbe zu schonen. Bei feuchtem und hohem Rasen eventuell mit higherer SchnitthöheMAHn. In der Regel stellt man eine Schnitthöhe von 4,0 - 5,0 cm ein.

Anschluss an die Steckdose (Wechselstrom 230 Volt, 50 Hz)

Das Gerät kann an jeder Steckdose angeschlossen werden, die mit einer 16 Amp. Sicherung träge (oder LS-Schalter Typ B) abgesichert ist.

Hinweis: Benutzen Sie eine Fehlerstromschutzeinrichtung (RCD) mit einem Fehlerstrom von nicht mehr als 30mA .

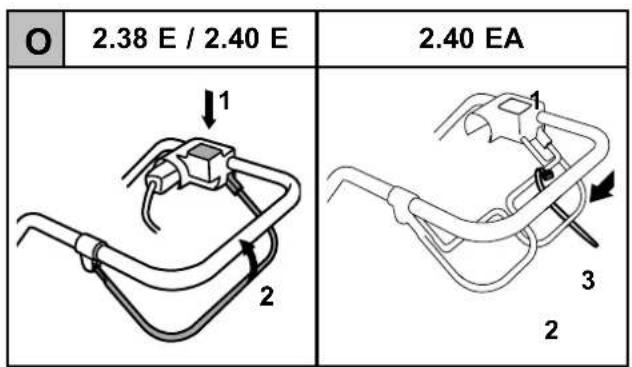

Mäher ein-, ausschalten N O

• Maher auf ebener Fläche einschalten.

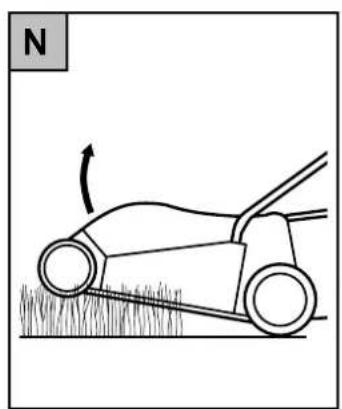

• Nicht im hohen Gras - hier notfalls kippen N.

Motor ein O

1. Drücken Sie den Knopf (1) und halten diesen.
2. Ziehen Sie den Bugel (2) an.
3. Lassen Sie den Knopf (1) los.

Ratantrieb ein (nur 2.40 EA) O

Heben Sie den Antriebsbürger an (3).

Ratantrieb aus O

Lassen Sie den Antriebsbürger los (3).

Motor aus O

Geben Sie den Bügel (2) frei.

Fangsack-Entleerungszeitpunkt

Der Fangsack nimmt kein Gras mehr auf, wenn hinter dem Gerat geschnittenes Gras liegenbleibt.

Wattung! Bei Verstopfungen im Mährhaus vor dem Reinigungsvorgang Geräutschalten und der Szsteckerziehen.

Tipps zum Mahlen

• Ziehen Sie das Kabel beim Mähen auf der bereits geschnitten Flüche nach.
• Damit keine Rasenstreifen entstehen, müssen sich die Schneidbahnen immer um eine Zentimeter überdecken.

Wartung

Reinigung

Vor allen Wartungs- und Reinigungsrarbeiten Netzsteckerziehen.

Vorsicht! Nicht an laufende Schneiden greifen.

Reinigen Sie nach jedem Mähen den Mäher mit einem Handfeger.

Spritzen Sie den Maher keinesfalls mit Wasser ab.

Lagerung im Winter

• Führer Sie nach jeder Mahsaison eine gründliche Reinigung an Ihrhem Maher durch.
• Lassen Sie ihren Maher im Herbst von einer WOLF-Kundendienstwerkstatt kontrollieren.
  Lagern Sie den Maher im trockenen Raum.

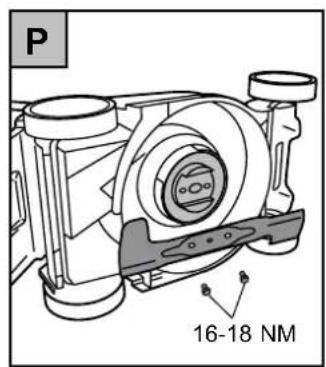

Messerwechsel P

Allen Arbeiten an Messern, Kupplung und Sasserbalken zunachst den Netzsteckerziehen. Schutzhandschuhe/TRagen.

Vorsicht, nicht an laufende Schneiden greifen.

Messerwechsel entsprechend der Abbildung mit 13 mm Schlüssel vornehmen. Anzugsmoment der Schrauben: 16-18 Nm.
- Führer Sie diese Arbeiten besonderss sorgfältig durch.
Nur Original-Ersatzteile verwenden.

Achtung! Messernachschleifen zu ihrer eigenen Sicherheit immer von einer Fachwerkstatt durchführten laessen, da Unwuchtprüfung entsprechend den Sicherheitsbestimmungen vorgenommen werden muss.

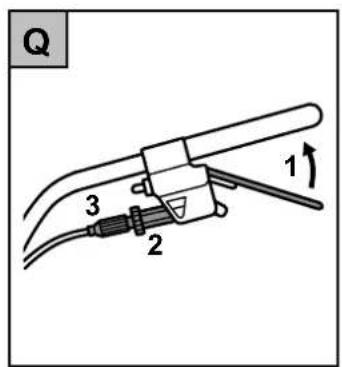

Einstellung des Kupplungsbowdenzuges

1. Antriebsbürger (1) ca. 2 cm anheben und halten.
2. Kontermutter (2) loses.
3. Einstellschraube (3) soweit nach links drehen, dass die Antriebsräder beim Rückwartsziehen des Mahers blockieren.
4. Kontermutter (2) wieder fest anziehen.

Beseitigung von Störungen

Problem Mögliche Ursache		Abhilfe (X) durch:
		WOLF Service-Werkstatt	Selbst
Unruhiger Lauf, starkes vibrieren des Gerätes	• Messer schadhaft	X	---
	• Messer in der Befestigung gelöst	---	X
Motor lauft nicht	Bei Durchschnittenden des Kabels lösst selbst bei wichtiger Absicherung (16 Amp.) nicht immer die Sicherung aus.Bitte deshalb an- oder durchgeschrittene Kabel niemals berühren, ehe der Stecker aus der Steckdose gezogen ist. Es ist verboten, das Kabel mit Isolierband zu ficken.	---	X
		X	---
Schlechte Mähleistung	• Messer stumpf	X	---
	• Nicht angepasste Schnitthöhe	---	X
Schlechte Fangeleitung	• Messer stumpf	X	---
	• Fangsack verstopf	---	X
	• Nicht angepasste Schnitthöhe	---	X
Antrieb schaltet nicht ein	• Kupplungsbowdenzug verfüllt --- X

Im Zweifelsfall immer eine WOLF Service-Werkstatt aufsuchen.

Achtung, Maher vor jeder Prüfung oder Arbeiten am Messer abstellen, und Netzstecker abziehen.

Ersatzteile

Bestell-Nr. Article-Bezeichnung Article-Beschreibung

4620 065 Fangsack

4961 098 VI 38 Messerbalken 38 cm

4961 095 VI 40 Messerbalken 40~cm

Die Lieferung erfolgt über ihren Handlcer

Garantiebedingungen

Die vom Verkauf ausgeführte Garantiekarte bzw. den Kaufbelegitte sorgfältig aufbewahren.

Für die Dauer von 24 Monaten vom Kaufdatum an leistet die Firma WOLF-Garten eine dem jeweiligen Stand der Technik und dem Verwendungszweck/Anwendungsgebiet entsprechende Garantie. Die gesetzlichen Rechte des Endverbrauchers werden durch die nachstehenden Garantierichtlinien nicht beeinträchtigt.

Voraussetzungen für den 24monatigen Garantieanspruch:

• Einsatz des Gerätes für den ausschließlich privaten Gebrauch.

Im gewerblichen Bereich oder Verleihgeschäft reduziert sich die Garantie auf 12 Monate.

• Sachgemäß Behandlung und Beachtung aller Hinweise in der Gebrauchsanweisung, die Bestandteil unserer Garantiebedingungen ist.

Die Garantieleistungen werden erfüllt durch unsere autorisierten Kundendienstwerkstätten oder bei:

-Beachtung der vorgeschriebenen Wartungsintervalle.

• Keine eigenmächtige Änderung der Konstruktion.

• Einbau von Original WOLF Ersatzteilen/Zubehör.

-Vorlage der ausgeführten Garantiekarte und/oder des Kaufnachweises. Die Garantie erstreckt sich nicht auf den normalen Verschleib von Messem, Messerbefestigungsteilen wie Reibscheiben, Keil-/Zahnriernen, Laufrader/ Reifen, Luftfilter, Zündkerzen und Zündkerzenstecker. Bei eigenmächtiger Reparatur erlischt automatisch所提供 jeglicher Garantieanspruch. Auftretende Fehler und Mangel, deren Ursachen auf Material- oder Fertigungsfehler zurückzuführen sind, werden ausschließlich durch unsere Vertragswerkstätten (der Verkauf her das Recht zur Nachbesserung) in ihrer Höhe oder, falls er naher liegt, durch den Hersteller beseitigt. Über die Garantieleistung hinausgehende Ansprüche sind ausgeschlossen. Ein Anspruch auf Ersatzlieferung besteht nicht. Etwaige Transportschaeden sind nicht uns, sondern dem zuständigen Transportträger zu melden, daß onst die Ersatzansprüche an diese Unternehmen verloren gehen.

WOLF-Garten Austria Ges.m.b.H

Businesspark Wien Sud, Campus 21

Liebermannstraße F02-402

2345 Brunn am Gebirge

Tel.: ++ 43 (1) - 8 66 70 - 2 25 30

Fax: ++ 43 (1) - 86670-22540

E-mail: [e-mail]

WOLF-Geräte Vertriebs AG

Nordringstraße 16

4702 Oensinger

Tel.: ++ 41 (62) - 3880450

Fax: ++ 41 (62) - 3 88 04 60

WOLF-Garten GmbH & Co KG

Industriestraße 83-85

57518 Betzdorf

Tel.: ++ 49 (27 41) - 28 15 00

Fax: ++ 49 (27 41) - 28 12 99

E-mail: [e-mail]

WOLF-Geräte Vertriebs AG

Nordringstraße 16

4702 Oensingen

Tel.: ++ 41 (62) - 3 88 04 50

Fax: ++ 41 (62) - 3 88 04 60

L

Gilberts-à-r-l. & Cie

Industriezone, Z.A.R.E. 4385 Ehlerange/Esch

Tel: ++ 35 / 2 40 17 01 - 1

Fax: ++ 35/2 40 17 09

WOLF-Geräte Vertriebs AG

Nordringstraße 16

4702 Oensingen

Tel.: ++ 41 (62) - 3 88 04 50

Fax: ++ 41 (62) - 3 88 04 60
