GEBRUIKSAANWIJZING Campus 400 B Wolf Garten

Gebruiksaanwijzing 26

Brugsanvisning 31

Käyttöohje 36

Bruksanvisning 41

Bruksanvisning 46

Návod k použití 51

6 Maaihoogte instelling

7 Luchtfilter

8 Veiligheidshendel

9 Choke / gashendel

10 Olie vulopening

DK

1 Koblingsbøjle

2 Startergreb

3 Opsamlingsbakke

4 Beskyttelsesklap

Hartelijk gefeliciteerd met de aanschaf van uw WOLF grasmaaier

Lees het instructieboekje aandachtig door en stelt u zich op de hoogte van de bedieningsorganen en het correcte gebruik van het apparaat. De gebruiker is aannsprakelijk voor ongevallen met andere personen en voor schade aan hun eigendommen. Neem de aanwijzingen, voorschriften en de verklarende teksten in acht.

Kinderen of andere personen die de gebruiksaanwijzing niet kennen, mogen de grasmaaier nooit gebruiken. Voor kinderen onder de zestien is het gebruik van het apparaat verboden.

Technische gegevens

Veranderingen an technische aanpassingen voorbehouden.

C Lawaaimeting aan het oor van de bedienende persoon wird uitgevoerd overeenkomstig EN 836.
D Trillingen gemeten aan de duwstang, met bedienende persoon, conform EN 1033, EN 836. De gemiddelde gewogen versnelling is:

	Campus 440 BA Campus 400 B
Type 6045 ... 6040 ...
A 150 cm 148 cm
B 98 cm 98 cm
C 51 cm 44 cm
D LP dB (A): 85 LP dB (A): 82
E	a_hw : 6 m/s ^2	a_hw : 10 m/s ^2
Vermogen 2,4 kW / 3,26 PS 2,4 kW / 3,26 PS
Cilinderinhoud 150 ccm 150 ccm
Tankinhoud 0,8 l / Benzin 90 Oktan 0,8 l / Benzin 90 Oktan
Olie 0,6 l / HD SAE 30 0,6 l / HD SAE 30
Maaibreedte	44 cm 40 cm
Wielaandrijving	1-Gang (3,5 km/h)	----
Opvangzack	55 l	55 l
Gewicht	29 kg	28 kg
Bougie	RN9YC RN9YC

Veiligheidsvoorschriften

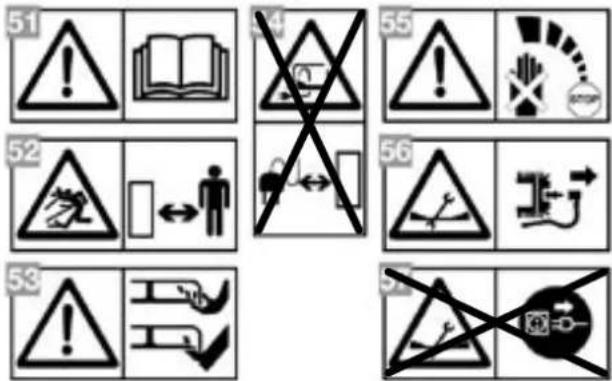

Betekenis van de symbolen

1. Opgelet! Voor gebruik de gebruiksaanwijzing lezen!

2. Anderen buiten de gevarenzone houden!

3. Let op I Messen zijn scherp.

54.

1. Opgelet! Werktuig reageert vertraagd!

2. Voor onderhoud eerst stekker van bougie loskoppelen.

57.

Algemene aanwijzingen

Deze grasmaaier is bedoeld voor het onderhoud van gazonnen van particulieren. Vanwege de kans op persoonlijk letsel mag de grasmaaier niet worden gebruikt:

• voor het trimmen van bosjes, heggen en struiken
• voor het snijden van rankgewas, gazonnen op daken, in plantenbakken
• voor het reinigen van voetpaden (afzuigen – wegblazen – sneeuwruimen)
• voor het hakselen en verkleinen van boom- en hegafval
• als trekmachine (bij aandrijfmaaiers) voor gazonkeerders, strooiwagens,
• aanhangers resp. voor het meenemen/transporteren van maiafval op een andere manier dan in de daarvoor bedoelde grasopvangbox.

- Voorschriften ter plaatse kunnen de minimumleeftijd van de gebruiker vastleggen.

- Er mag nooit worden gemaaid als anderen, vooral kinderen en dieren, in de buurt zijn.

- Alleen bij daglicht of met genoeg kunstmatige verlichting maaien.

Voor het maaien

• Nooit maaien zonder stevig schoeisel en lange kledij. Nooit op blote voeten of met open schoenen maaien.
• Meegeleverde botsbescherming resp. vangvoorziening aanbrengen. Op juiste bevestiging letten. Het is verboden om het apparaat zonder of met beschadigde beschermingsvoorzieningen te gebruiken.
• Het terrein waarop de maaier gebruikt gaat worden moet worden gecontroleerd en alle voorwerpen die door de maaier kunnen worden meegenomen of weggeslingerd moeten worden verwijderd.
• De maaier moet worden gecontroleerd op beschadiging van bevestigingsonderdelen, beschadiging of sterke slijtage
• Ingeval van vervanging inbouwaanwijzingen in acht nemen
• De grasopvangvoorziening regelmatig op slijtage of op werking controleren.
• Apparaten met 4-taktmotor moeten voor de eerste ingebruikname van motorolie worden voorzien (zie „Olie bijvullen").
• Voor ieder begin van de maaiwerkzaamheden oliepeil controleren.
• WAARSCHUWING – Benzine is licht ontvlambaar!
• De brandstof in daarvoor bedoelde reservoirs bewaren.
• Alleen in de open lucht tanken.

• Niet roken, geen open vuur.

• Voor het starten van de motor brandstof (NORMALE BENZINE) bijvullen.

• Tank altijd goed afsluiten.
• Als de motor draait of bij een motor op bedrijfstemperatuur mag niet worden bijgetankt of mag het tankdeksel niet worden geopend.
• Als er sprake is van lekkage van benzine mag niet geprobeerd worden de motor te starten. In plaats daarvan moet de maaier worden verwijderd van de plaats waar zich de benzine bevindt. De motor mag niet worden gestart als de benzine nog niet vervluchtigd is.
• Defecte geluiddempers vervangen.
• Voor gebruik moet altijd visueel gecontroleerd worden of de snijgereedschappen, bevestigingsbouten en de totale snijeenheid versleten of beschadigd zijn. Ter voorkoming van onbalans mogen versleten
• Uit veiligheidsoogpunt moet een beschadigde tankafsluiting worden vervangen.
• Aansluitingen van benzineleidingen, luchtfilters, etc.. op juiste bevestiging controleren.

Bij het starten

• Motor alleen inschakelen als uw handen en voeten zich op een veilige afstand van de snijgereedschappen bevinden.
• Snijgereedschap en aandrijving uitschakelen voordat u de motor start.
• Bij het starten van de motor mag de grasmaaier niet getuimeld worden. Dit geldt niet als de grasmaaier bij de werkzaamheid moet worden opgetild. In dit geval moet de maaier zover worden getuimeld als noodzakelijk is en moet alleen de door de gebruiker gebruikte kant worden opgetild.
• De verbrandingsmotor niet in een afgesloten ruimte laten draaien, omdat er gevaarlijke koolmonoxide kan ophopen.
• Motor op een egaal oppervlak starten, niet in hoog gras.
• Motor niet starten als u voor het uitwerpkanaal staat.

Tijdens het maaien

• Pas op! Snijgereedschap kan na uitschakeling nog blijven bewegen!
• Het draaiende snijgereedschap niet aanraken!
• De door de draagarmen bepaalde veiligheidsafstand moet in acht worden genomen!
• Motor alleen inschakelen als uw voeten op een veilige afstand ten opzichte van de snijgereedschappen staan.
• Op een veilige stand letten, vooral op hellingen. Nooit rennen, rustig lopen.
• Als uw maaier van wielen is voorzien, moet de machine altijd dwars ten opzichte van de helling staan en mag nooit recht vooruit of achteruit worden gereden.
• Op hellingen moet bijzonder voorzichtig te werk worden gegaan als van rijrichting wordt veranderd.
• Niet maaien op erg steile hellingen.
• Ga erg voorzichtig te werk als u de maaier keert en naar u toetrekt.
• Maaier uitschakelen ingeval van tuimelen, leegrijden of transporteren, bijv. van/naar het gazon of over wegen.
• De grasmaaier noot met beschadigde veiligheidsvoorzieningen of roosters of zonder aangebrachte veiligheidsvoorzieningen gebruiken, bijv. botsplaten en/of grasopvangvoorzieningen.
• De afstelling van de regelaar van de motor niet veranderen of doldraaien.
• Handen en voeten nooit in de buurt van roterende onderdelen houden. Nooit voor de uitwerpopening gaan staan.
• Als de grasmaaier niet op gazonnen wordt bewogen, moet het snijgereedschap worden uitgezet.
• Voordat de maaier wordt opgetild of weggedragen, moet de motor worden uitgeschakeld en moet worden gewacht totdat de snijgereedschappen tot stilstand zijn gekomen.
• Snijhoogte alleen bij uitgeschakelde motor of stilstaand snijgereedschap afstellen.
• Beschermingsklep nooit openen als de motor nog draait.
• Voordat de grasopvangvoorziening wordt verwijderd, moet de motor worden uitgezet en moeten de messen stilstaan.
• Na het leegmaken grasopvangvoorziening weer zorgvuldig bevestigen.

Veiligheidsvoorschriften

• Nooit met een draaiende motor over grind rijden – steenslag!
• Indien mogelijk nooit nat gras maaien
• Apparaat uitschakelen, bougiestekker verwijderen en wachten totdat het apparaat stilstaat, als bijv.:
• een geblokkeerd apparaat wordt gedeblokkeerd of als een verstopping in het uitwerpkanaal wordt verwijderd.
• de maaier wordt gecontroleerd of gereinigd
• u een vreemd voorwerp heeft aangetroffen moet eerst worden gecontroleerd of maaier en snijgereedschap beschadigd zijn. Vervolgens de beschadiging verhelpen.
• de maaier door onbalans sterke vibraties vertoont (in dit geval gelijk uitschakelen en oorzaak opzoeken).
• Pas op, gevaar bij ondeskundig gebruik van grasopvangvoorziening.
• Als de maaier een zelfrijvoorziening heeft, moet deze voorziening worden uitgeschakeld voordat de motor wordt ingeschakeld. Motor of uitlaat niet tijdens of net na gebruik van de maaier aanraken.
• Hete onderdelen kunnen tot verbrandingen leiden of schrik-bewegingen veroorzaken die letsel tot gevolg kunnen hebben.
• De motor moet worden uitgezet: – als de maaier wordt weggezet., – voordat wordt getankt.

Na het maaien

• Tijdens het nadraaien van de motor moet de gasklep worden afgesloten. Indien de motor is voorzien van een benzine-afsluitkraan, moet deze kraan na het maaien worden afgesloten.
• Maaier niet meteen na het uitschakelen in een afgesloten ruimte zetten, maar eerst in de open lucht laten afkoelen.
• Maaier nooit in een ruimte wegzetten waar hij met open vuur of vonken in aanraking zou kunnen komen.
• Voordat het apparaat wordt weggezet bougiestekker en – indien aanwezig – contactsleutel verwijderen.
• Apparaat voor transport optillen:
• nooit met draaiende motor, met motor op bedrijfstemperatuur of met nog aanwezige bougiestekker.
• Tijdens het in elkaar klappen startkabel uithaken en erop letten, dat de bowdenkabels niet buigen.
• Motorolie altijd bij een lege, afgesloten tank en warme motor uitvoeren.

Onderhoud

• Alle zichtbare bevestigingsbouten en moeren, vooral die van de messenbalk, moeten regelmatig op juiste bevestiging worden gecontroleerd en worden aangehaald.
• Er mogen alleen onderhouds- en reinigingswerkzaamheden aan de maaier worden uitgevoerd en de beschermingsvoorziening mag alleen worden verwijderd als de motor stilstaat en de bougiestekker is verwijderd.
• Er moet worden gecontroleerd of alle moeren, pennen en bouten stevig vastzitten en het apparaat veilig gebruikt kan worden.
• Om brand te voorkomen mogen er zich geen gras, bladeren of olie in of in de buurt van de motor, uitlaat, accuhouder en de brandstoftank bevinden.
• Als het apparaat bij onderhoudswerkzaamheden moet worden getuimeld, moet de brandstof eerst uit de tank worden verwijderd.
• Het apparaat moet na elk gebruik met een handvegertje worden gereinigd. Niet met water afspuiten en in elk geval geen hogedrukspuit gebruiken. Controleren of koelribbels en aanzuigopeningen schoon zijn.
• De maaier nooit wegzetten in vochtige ruimtes, in de buurt van open vuur of daar waar een vonk de benzine zou kunnen ontsteken.
• Als de brandstoftank moet worden geleegd, moet dit in de open lucht gebeuren. Let erop, dat er geen brandstof gemorst wordt.
• Uit veiligheidsoogpunt moeten versleten of beschadigde onderdelen worden vervangen.
• PAS OP! Messen altijd door een vakkundig bedrijf laten vervangen of laten slijpen, omdat na het losmaken van onderdelen volgens de veiligheidsbepalingen altijd de onbalans moet worden gecontroleerd!
• Bij reinigings- en onderhoudswerkzaamheden altijd handschoenen dragen.
• Alleen originele vervangingsonderdelen van WOLF gebruiken. Anders kan niet worden gegarandeerd dat uw maaier aan de veiligheidseisen voldoet.

Montage

De befestiging van duwboom A B

PAS OP! Bij het in- en uitklappen van de duwboom mag de kabel niet beschadigt worden.

Startkoord monteren C

1. Aan veiligheidshendel C (1) trekken en vasthouden.
2. Startkabel langzaam tot aan de stangverbinding trekken C
3. Startkabel inrijgenin losgedraaide houder en houder met handwiel (d) bevestigen..

Grasvanginrichting monteren D E F G H J

Zie afbeeldingen.

Gebruik

Gebruikstijden

Gelieve de specifieke nationale verordeningen in acht te nemen.

Motorolie vullen K

Voor het maaien altijd het oliepeil controleren s.v.p.

Voor inbedrijfstelling moet u 0,5 tot 0,6 l merkolie SAE 30 vullen. Peilstok in de olievulopening brengen tot de schroefdraad aanligt. Controleer op de peilstok of het oliepeil tot de markering "Max" aangeeft (niet boven de markering). Peilstok inschroeven.

Vullen met benzine L

Niet roken en geen open vuur in de direkte omgeving.

Niet met lopende motor tanken. Bij een warme motor geen benzine morsen.

• Gbruik "octaan-arme benzine" (geen super plus).

- Geen benzine morsen.

• Dampen niet inademen.

- Gbruik "octaan-arme benzine" (geen super plus). - Geen benzine morsen. - Dampen niet inademen.

Gebruik

Opvangreservoir inhangen M

Uitsluitend met uitgeschakelde motor en stilstaand maairnes.

1. Til de achterklep op.
2. Hang het opvangreservoir in de houder in het chassis (zie pijl).
3. Leg de achterklep erop.

Instellen van de maaihoogte N O

Alleen bij uitgeschakelde moter en stilstaand mes.

Campus 400 B

- De wielen vooraan en achteraan afschroeven en op dezelfde hoogte-instelling brengen N.

Campus 440 BA

• Vooraan: Beide wielen afschroeven en op dezelfde hoogteinstelling brengen N.
• Achteraan: Hendel naar buiten trekken en inklikken op gewenste maaihoogte O.

Chassis moet vooraan en achteraan dezelfde afstand tot het gazon hebben.

Starten P Q R

- Op een egaal vlak, liefst niet in hoog gras .

1. Trek aan de „choke“ P |
2. Aan veiligheidshendel Q (1) trekken en vasthouden.
3. Aan starterknop R trekken en weer langzaam met de hand terugbrengen.
4. Duw de "choke" naar positie 📄, zodra de motor warmgelopen is

Wielaandrijving

1. Wielaandrijving aan: Aandrijfbeugel Q (2) omhoog tillen.
2. Wielaandrijving uit: Aandrijfbeugel Q (2) los laten.

Motor-Stop

Veiligheidshendel Q (1) vrijzetten.

Tips voor het maaien S

• Om strepen op uw gazon te voorkomen, moeten de maaivlakken elkaar altijd een paar centimeter overlappen.
• Keer de maaier op een stuk gazon dat al gemaaid is.

Vangzak leeg maken

Alleen bij uitgeschakelde moter en stilstaand mes.

De vangkorf geen gras meer opneemt en wanneer het gemaaide gras blijft liggen.

De verzorging

Eerst de bougiedop van de bougie trekken.

Na iedere maaibeurt moet de maaier met een handveger schoongemaakt worden.

In geen geval met water schonspuiten. De maaier in een droge ruimte opbergen.

Reinigingswerkzaamheden en mesvervanging T

1. Bougiestekker aftrekken.
2. Bij reinigingswerkzaamheden en mesvervanging de maaier conform afbeelding op werkvlak positioneren.

Mes wisselen U

Eerst de bougiedop van de bougie trekken.

Laat de messen altijd door een erkende werkplaats slijpen. Voor het vervangen van het mes, zie afbeelding.

Verversing mororolie K T

Altijd met warme motor en lege tank.

Voor de eerste maal na 5 bedrijfsuren. Daarna om de 25 bedrijfsuren, uiterlijk op het einde van het maaiseizoen. Bij gebruik in zware c.q. stoffige omstandigheden vaker. Olievulpunt openen, maaier volgens afbeelding op werkvlakken plaatsen en olie laten uitlopen. Afgewerkte olie conform de lokale bepalingen verwerken.

Motorolie vullen K.

Stalling tijdens de winter

• Tank leeg laten lopen.
  • Carburateur leeg laten lopen:

- door de motor te starten en te laten lopen tot dat de motor uit zichzelf stopt.

- Bougie eruit draaien, 1 eetlepel motorolie in de opening laten lopen.

• Langzaam aan startkoord trekken (olieverdeling in de cylinder). Bougie vastdraaien, bougiedop er niet opzetten.
• Startkoord aantrekken tot u weerstand voelt
• Maaier koel en drog opslaan.

Aanbeveiling:

Laat uw maaier in de herft nakijken bij een WOLF Service Centrum.

Opheffen van storingen

		Oplossing (X) door:
Probleem Mogelijke oorzaak		WOLFService-dienst	Zelf
Motor springt niet aan of heeft geen vermogen:	• Te weinig brandstof in de tank	---	X
	• Bougiestekker zit niet op de bougie	---	X
	• Bougie werkt niet	---	X
	• Luchtfilter verontreinigd resp. versmeerd	---	X
	• Bevestigingsbout van de messen is los	X	---
Onregelmatig maaipatroon	• Niet aangepaste maaihoogte	---	X
	• Messen zijn stomp	X	---
	• Windkanaal / opvangbox is verstopt	---	X

Neem bij twijfels altijd contact op met de servicedienst van WOLF. Attentie: schakel de maaier voor elke controle, reiniging of werkzaamheid aan de messen uit en verwijder de bougliestekker.

Garantievoorwaarden

Gelieve de door de verkoper ingevulde garantiekaart en het aankoopbewijs zorgvuldig te bewaren.

Gedurende een periode van 24 maanden, te rekenen vanaf de aankoopdatum, verstrekt de firma WOLF-Garten een garantie, die met de respectievelijke stand van de techniek en met het gebruiksdoeleinde/toepassingsgebied overeenstemt. Aan de wettelijke rechten van de eindgebruiker doen de hierna volgende garantierichtlijnen geen afbreuk.

Vereiste voorwaarden voor de garantieclaim gedurende 24 maanden:

- Gebruik van het toestel uitsluitend voor privé-doeleinden. Voor industrieel gebruik of verhuur wordt de garantie tot 6 maanden beperkt.

• Deskundige behandeling en inachtneming van alle instructies in de gebruiksaanwijzing, die een bestanddeel van onze garantie- voorwaarden vormt.
• Inachtneming van de voorgeschreven tussentijden voor het onderhoud.

• Geen eigenmachtige wijziging van de constructie.

• Inbouw van originele WOLF reserveonderdelen/toebehoren.

• Voorlegging van de ingevulde garantiekaart en/of van het aankoopbewijs.

De garantie is niet van toepassing voor de normale slijtage van messen, mesbevestigende onderdelen zoals frictieschijven, V-riemen, tandriemen, loopwielen/banden, luchtfilters, ontstekingskaarsen en bougiestekkers. In geval van een eigenmachtige reparatie komt iedere garantieclaim automatisch te vervallen. Fouten en gebreken, die zich voordoen en waarvan de oorzaken aan materiaal- of fabricagefouten te wijten zijn, worden uitsluitend door onze contractueel gebonden werkplaatsen in uw buurt of, indien deze dichterbij gesitueerd is, door de fabrikant verholpen. Buiten de verstrekte garantie ressorterende claims zijn uitgesloten. Een aanspraak op levering van reserveonderdelen bestaat niet. Eventueel door het transport resolterende beschadigingen dienen niet aan onze firma, doch aan de bevoegde, met het transport belaste firma te worden gerapporteerd. In het andere geval gaan de schadeclaims ten opzichte van dergelijke bedrijven immers verloren.

Werkzaamheden die onder de garantie vallen, worden uitgevoerd door onze geautoriseerde werkplaatsen of bij:

WOLF-Garten Nederland Postbus 32

5240 AA Rosmalen

Tel.: ++ 31 (73) 5 23 58 50

Fax: ++ 31 (73) 5 21 76 14

E-mail: [e-mail]

Graham NV-SA

Zoning Industriel21

1440 Wauthier-Braine

Tel.: ++ 32 (2) - 3 67 12 11

Fax: ++ 32 (2) - 3 67 12 12

E-mail: [e-mail]

Grasmaaimachine, met de hand bediend met verbrandingsmotor
