MANUALE UTENTE Campus 400 B Wolf Garten

1 Leva della frizione

2 Manopola dello starter

3 Sacco di raccolta

4 Coperchio di protezione

5 Coperchio del serbatio

6 Regolazione dell'altezza di taglio

7 Filtro

8 Leva di sicurezza

9 Valvola dello starter /

leva dell'acceleratore

10 Bocchettone per olio

NL

1 Koppelingshendel

2 Starterknop

3 Opvangreservoir

4 Achterklep

5 Tankdeksel

Complimenti per aver scelto un tosaerba WOLF

Leggere attentamente le istruzioni per l'uso e familiarizzare con gli elementi di comando e con il coretto utilizzo dell'apparecchio. L'utente è responsabile degli incidenti causati ad altre persone o alla loro proprietà. Osservare le idicazioni, le spiegazioni e le prescrizioni.

Non lasciare mai bambini o altre persone che non conoscono le istruzioni per l'uso nei pressi della falciatrice. Non consentito a persone al di sotto dei 16 anni di utilizzare questo apparecchio.

Dati tecnici

A

C B

Ci riserviamo pertanto eventuali modifiche tecnici dovute all'ulteriore sviluppo dei nostri prodotti.

D Misuratione della rumorosità all'altezza dell'orecchio dell'utente eseguita in conformità alla norma EN 836.

E Vibrazioni misurate sul manubrio di guida, con utente, in conformità a EN 1033, EN 836. L'accelerazione ponderata tipica è di:

	Campus 440 BA Campus 400 B
Tipo 6045 ... 6040 ...
A 150 cm 148 cm
B 98 cm 98 cm
C 51 cm 44 cm
D LP dB (A): 85 LP dB (A): 82
E	a_hw : 6 m/s ^2	a_hw : 10 m/s ^2
Potenza 2,4 kW / 3,26 PS 2,4 kW / 3,26 PS
Cilintrata 150 ccm 150 ccm
Serbatoio contenuto 0,8 l / Benzin 90 Oktan 0,8 l / Benzin 90 Oktan
Olio	0,6 l / HD SAE 30	0,6 l / HD SAE 30
Larghezza di taglio	44 cm 40 cm
Trasmissione a ruote	1-Gang (3,5 km/h)	----
Sacco di raccolta	55 l	55 l
Peso	29 kg	28 kg
Candela di accensione	RN9YC RN9YC

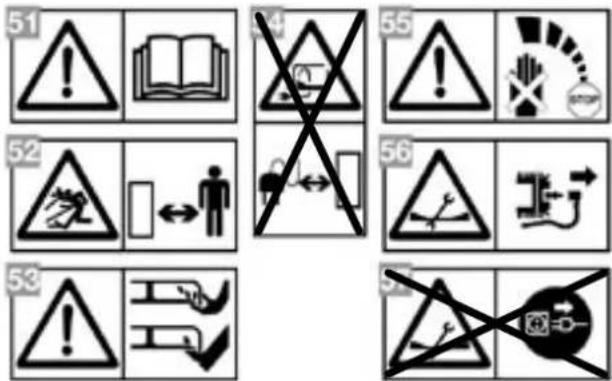

Legenda simboli

1. Attenzionel Prima dell'uso leggere istruzioni!
2. Allontanare le per-sone dalla zona di pericolo!
3. Attenzione! Lame da taglio affiliate.
5. Attenzione! L'utensile continua a funzionare!
6. davanti a servizio d'assistenza tirare la estrarre i cappucci delle candele.
   57.

Indicazioni generali

Questa falciatrice prevista per la cura di prati e superfici erbose di aree private. In alcune applicazioni l'utilizzo della falciatrice potrebbe arrecare lesioni fisiche. In particolare, non adoperare questa apparecchiatura;

• per potare cespugli, siepi e sterpi
• per tagliare piante rampicanti
• tappeti erbosi sui tetti
• vasi sui balconi
• per pulire sentieri (aspirare – spazzare – spalare la neve)
• per sminuzzare alberi e siepi tagliate

• come motrice (in falciatrici azionate da un propulsore) per spazzatrici di erba, macchine per spargere, rimorchi – p. E. per il trasporto del materiale tagliato, tranne che nel cesto di raccolta apposito.

• Le direttive locali possono comunque determinare l'età minima degli utenti.

• Non falciare mai in prossimità di altre persone, in particolare bambini e animali.
• Falciare solo alla luce del giorno o con un'illuminazione artificiale corrispondente.

Prima di falciare

• Non mettersi mai al lavoro senza aver indossato scarponi resistenti e pantaloni lunghi. Non falciare mai a piedi scalzi o con sandali aperti.
• Applicare la protezione antiurto in dotazione, ovvero il dispositivo di raccolta. Fissarlo bene. vietato l'utilizzo di dispositivi di protezione danneggiati o il mancato impiego di protezione.
• Controllare il tipo di area su cui la macchina deve essere adoperata e rimuovere tutti gli oggetti che possono impigliarsi o essere scagliati in aria.
• Controllare che l'attrezzo di lavoro
• abbia tutti gli elementi di bloccaggio ben saldi
  • non sia danneggiato o usurato
• Nella sostituzione, fare attenzione alle indicazioni di montaggio.
• Controllare regolarmente che l'allestimento di raccolta dell'erba non rechi tracce di usura o dimal-funzionamento.
• Gli apparecchi con motore a quattro tempi devono essere provvisti di olio motore prima della prima messa in funzione (vedi „Riempimento dell'olio”).
• Prima di ogni falciatura, controllare il livello dell'olio.
• AVVERTENZA – La benzina una sostanza altamente infiammabile!
• Conservare il carburante solo nei contenitori appositi.

• Riempire il carburante solo all'aperto.

• Eseguire quest'operazione lontano dal fumo (sigarette) e dal fuoco.

• Prima di accendere il motore, riempire di carburante (BENZINA NORMALE).
• Chiudere il coperchio del serbatoio serrandolo bene.
• Non rabboccare il carburante e non aprire il coperchio del serbatoio durante il funzionamento del motore o quando la macchina ancora calda.
• Nel caso sia fuoriuscita della benzina, non tentare assolutamente di far partire il motore. Piuttosto, rimuovere la macchia di benzina dall'apparecchio. Evitare qualsiasi tentativo di accensione, sino a quando i vapori della benzina si sono dileguati.
• Sostituire i silenziatori difettati.
• Prima dell'uso, con un controllo a vista verificare sempre che gli attrezzi da taglio, i perni di fissaggio e l'intera unità per tagliare non presentino tracce di usura o danneggiamento.
• Per evitare uno squilibrio, gli attrezzi da taglio danneggiati od usurati, e i perni di fissaggio possono essere sostituiti solo per serie.
• Per motivi di sicurezza, il tappo del serbatoio, nel caso sia deteriorato, deve essere sostituito.
• Controllare che i raccordi delle tubazioni della benzina, del filtro dell'aria, ecc. siano posizionati saldamente.

Per l'avvio

• Accendere il motore facendo attenzione che le mani e i piedi siano ad una distanza sicura dagli attrezzi da taglio.
• Prima di accendere il motore, disinnestare l'attrezzo da taglio e il motore.
• Accendendo o avviando il motore, fare attenzione a non ribaltare la falciatrice sul lato, a meno che questa non debba essere sollevata per il lavoro che si intende svolgere. In questo caso, ribaltarla solo per quanto necessario, e sollevare soltanto il lato lontano dall'operatore.
• Non far funzionare il motore a combustione in ambiente chiuso, onde evitare accumuli di monossido di carbonio.
• Avviare la falciatrice su una superficie uniforme, non dove l'erba alta.
• Non accendere il motore stando davanti al canale di espulsione.

Per la falciatura

• Attenzione, pericolo! L'attrezzo da taglio ha un funzionamento prolungato!
• Non toccare l'attrezzo da taglio mentre il motorino sta ancora girando.
• Osservare la distanza di sicurezza determinata dai corrimano di guida.
• Accendere il motore facendo attenzione che le mani siano alla dovuta distanza dagli attrezzi da taglio.
• Controllare che l'appoggio sia sicuro, in particolar modo sui dislivelli. Non correre mai, procedere in maniera tranquilla.
• Se la falciatrice si muove su ruote, falciare i punti in pendenza sempre trasversalmente al dislivello, non verso l'alto e verso il basso.
• Fare particolarmente attenzione quando, trovandosi in pendenza, si cambia la direzione di marcia.
  • Non falciare su declivi molto inclinati.
• Quando si gira, nel tirare verso di sé l'apparecchio, usare la massima prudenza.
• Spegnere la falciatrice se la si fa cadere, girare al minimo o mentre la si trasporta, p. E. da o verso il prato oppure per i sentieri.
• Non utilizzare mai la falciatrice con dispositivi o griglie di protezione danneggiati, o addirittura senza protezione, p. E. lamiere paraurti e/o allestimenti per la raccolta dell'erba.
• Non modificare la registrazione del regolatore del motore, né superare la velocità limite.
• Non avvicinare le mani o i piedi alle parti rotanti. Non posizionarsi di fronte all'apertura di espulsione dell'erba.
• Se la falciatrice viene portata all'esterno della superficie erbosa, l'attrezzo da taglio deve essere spento.
• Prima di depositare o di portare via la falciatrice, spegnere

Indicazioni di sicurezza

il motore ed aspettare sino a quando gli attrezzi da taglio si arrestano completamente.

• Regolare l'altezza del taglio solo a motore spento e ad attrezzo fermo.
• Non aprire mai lo sportello di protezione con motore ancora funzionante.
• Prima di togliere il dispositivo di raccolta dell'erba: spegnere il motore ed aspettare che l'apparecchio si fermi del tutto.
• Dopo aver vuotato il dispositivo di raccolta dell'erba, fissarlo accuratamente.
• Non andare mai, con motore funzionante, sul pietrisco – le pietre vengono scaraventate!
  • Laddove sia possibile, non falciare sull'erba bagnata.
• Spegnere l'apparecchio, rimuovere il cappuccio della candela di accensione ed aspettare sino a quando l'apparecchio si ferma, se p. E.

- si vuole liberare una lama o rimuovere un'ostruzione dal canale di espulsione

• si desidera controllare o pulire la falciatrice
• un corpo estraneo rimasto incastrato. Verificare prima che la falciatrice o gli attrezzi da taglio non siano stati danneggiati. Dopodiché eliminare subito l'eventuale danno.

• si percepisce una forte vibrazione dovuta a squilibrio (in questo caso spegnere immediatamente ed individuarne la causa).

• Attenzione, pericolo dovuto ad uso scorretto del dispositivo di raccolta dell'erba

• Se la falciatrice ha un dispositivo di guida automatica, disattivarlo prima di accendere il motore. Non toccare il motore o lo scarico durante o immediatamente dopo che stato azionato. Le parti riscaldate potrebbero causare ustioni o provocare reazioni di spavento che possono conseguire in lesioni.
• Spegnere il motore: ogni volta che si abbandona la falciatrice, – prima di rabboccare il serbatoio.

Dopo il lavoro

• Quando il motore si arresta, chiudere la valvola a farfalla. Nel caso il motore possieda un rubinetto di chiusura della benzina, chiuderlo dopo aver falciato.
• Dopo avere spento l'apparecchio non depositarlo in un luogo chiuso, ma lasciarlo raffreddare all'aperto.
• Non depositare mai l'apparecchiatura con il serbatoio pieno di benzina all'interno di un edificio, dal momento che le esalazioni della benzina potrebbero venire a contatto con fuoco o scintille.
• Prima di abbandonare l'apparecchio rimuovere il cappuccio delle candele di accensione e – se presente – la chiave di avviamento.
• Sollevamento dell'apparecchio per il trasporto:
• mai con motore in funzionamento – non con motore caldo

- solo con cappuccio delle candele di accensione staccato.

• Nel rimettere a posto l'apparecchio, sganciare la fune di avviamento e fare attenzione che i cavi Bowden non vengano piegati.
• Eseguire il cambio del motore sempre a serbatoio vuoto e chiuso, e con motore caldo.

Manutenzione

• Controllare regolarmente che tutte le viti di fissaggio e i dadi visibili, in particolar modo quelli della lama, siano fissi ed eventualmente serrarli ancora.
• I lavori di manutenzione e di pulizia all'apparecchio, nonché la rimozione del dispositivo di protezione, possono essere sostenuti solo con motore fermo e cappuccio delle candele di accensione (ed eventualmente chiave di avviamento) staccato. Prima dei lavori di pulizia e del cambio dell'olio, fare attenzione alle indicazioni del telaio!
• Verificare che tutti i dadi, i perni e le viti siano serrati a fondo e che l'apparecchio si trovi in uno stato sicuro.
• Per evitare pericolo di incendio, liberare il motore, lo scarico, il vano batterie e l'area intorno al serbatoio dall'erba, dalle foglie o dal grasso fuoriuscito (olio).
• Nel caso l'apparecchio debba essere ribaltato su un lato per lavori di riparazione, vuotare completamente il serbatoio del carburante.
• Dopo ogni impiego, pulire l'apparecchio con una scoperta – non con acqua e in particolare non con alta pressione. Mantenere pulite le alette di raffreddamento del cilindro e le prese d'aria:
• Non riporre l'apparecchio in luoghi umidi o in prossimità di fiamme, e neanche in luoghi dove una scintilla dei gas della benzina potrebbe infiammarsi.
• Nel caso il serbatoio di benzina debba essere vuotato, effettuare quest'operazione all'aperto. Fare in modo di non spargere il carburante.
• Sostituire per motivi di sicurezza i particolari usurati o danneggiati.
• ATTENZIONE! La sostituzione o l'affilatura della lama va fatta eseguire sempre in officina, poiché, dopo aver allentato i pezzi, necessario un controllo dell'equilibratura in base alle norme di sicurezza.
• Nei lavori di riparazione e di pulizia, indossare sempre dei guanti da lavoro.
• Utilizzare solo pezzi di ricambio WOLF, altrimenti non vi nessuna garanzia che la Vostra falciatrice corrisponda alle normative di sicurezza.

Montaggio

Fissaggion del manico A B

ATTENZIONE! Nel piegare l'impugnatura il cavo non deve essere schiacciato.

Montare dela fune d'avviamento C

1. Tirare e trattenere la leva di sicurezza C (1).
2. Tirare lentamente la fune di avviamento fino alla giunzione manico C.
3. Infilare la fune di avviamento nell'attacco staccato e fissare l'attacco con il volantino (d).

Montare il raccoglierba D E F G H J

Vedere illustrazioni.

Messa in opera

Tempo d'esercizio

Si prega di osservare le prescrizioni vigenti nei singoli stati.

Caricamento dell'olio motore K

Prima della falciatura si raccomanda di controllare sempre il livello dell'olio.

Prima della messa in funzione si devono caricare 0,5 - 0,6 I di olio di buona qualità SAE 30. Inserire l'asta di livello nell'apertura di caricamento olio fino al punto di appoggio del filetto. Controllare sull'asta di livello che il livello dell'olio arrivi fino al contrassegno "Max" (non deve superare detto contrassegno). Avvitare l'asta di livello.

Rifornimento di carburante L

Non fumante, niente fuochi. Non fare benzina mentre il motore è in moto. A motore caldo non schizzare benzina.

Usare solo benzina basso numero di ottano. Evitare di versare benzina. Non respirare i vapori.

Aggancio del sacco di raccolta M

Esclusivamente a motore spento e con utensile da taglio fermo.

1. Sollevare il coperchio di protezione.
2. Agganciare il sacco di raccolta nell'alloggiamento del telaio (vedere freccia).
3. Chiudere il coperchio di protezione.

Regolato l'altezza di taglio N O

Solo a motore spento e lame ferme terme.

Campus 400 B

- Svitare le ruote anteriori e posteriori e regolarle alla medesima altezza N.

Campus 440 BA

• Davanti: Svitare tutte e due le ruote e regolarle alla medesima altezza N.
• Dietro: Tirare la leva verso l'esterno e farla scattare in posizione all'altezza di taglio desiderata O.

Il telaio deve presentare, anteriormente e posteriormente, la stessa distanza dal prato.

Avviamento P Q R

- Su una superficie piana, possibilmente non nell'erba alta

1. Tirare la valvola dello starter P |
2. Tirare e trattenere la leva di sicurezza Q (1).

3. Tirare la manopola dello starter R e riportarla indietro lentamente a mano.

4. Portare, premendola, la valvola dello starter in posizione

o non appena il motore si è riscaldato.

Trazione a ruote (Campus 440 BA)

1. Trazione a ruote ON: tirare la leva di trazione Q (2).
2. Trazione a ruote OFF: rilasciare la leva di trazione Q (2).

Arresto motore

Rilasciare la leva di trazione Q (1).

Suggerimenti per la rasatura S

• Per non creare strisce erbose, le vie di taglio devono sempre sovrapporsi per alcuni centimetri.
• Fare avanzare il tosaerba sulla superficie erbosa già tagliata.

Svuotare il sacco per la raccolta

Solo a motore spento e lame ferme terme.

Il cesto è da svuotare quando l'erba non viene più raccolte e resta sul terreno.

Manutenzione

Estrarre il cappuccio della candela prima di eseguire qualsiasi lavoro di manutenzione e pulizia.

Dopo ogni tosatura abbiate l'avvertenza di pulire la tosaerba con uno straccio oppure con uno scopino. In nessum caso usare acqua! Tenere il tosaerba in ambiente asciutto.

Interventi di pulizia e cambio lame T

1. Staccare il connettore candela di accensione.
2. Per gli interventi di pulizia ed il cambio delle lame posizionare il tosaerba sulla superficie di lavoro, come da figura.

Affilare e cambiare la lama U

Estrarre il cappuccio della candela prima di eseguire qualsiasi lavoro di manutenzione e pulizia.

Far affilare la lama sempre in una officina specializzate. Svolgere il cambio della lama in base alla figura.

Cambio dell'olio motore K T

Sempre a motore caldo e con serbatoio vuoto.

Per la prima volta dopo 5 ore di funzionamento.

Successivamente ogni 25 ore di funzionamento, al più tardi al termine del periodo della falciatura. Con maggior frequenza in caso di impiego in condizioni pesanti o in

presenza di polvere. Aprire il bocchettone di caricamento olio, posizionare il tosaerba sulla superficie di lavoro come da figura e far fuoriuscire l'olio.

Smaltire l'olio usato nel rispetto delle disposizioni locali.

Caricare l'olio motore K.

Accantomamento Durante l'inverno

• Svuotare il serbatoio e premere sulla valvola del carburatore (feccia)
• Pulnire a fondo il tosaerba.
• Cambiare l'olio motore a quatro tempi.
• Conservare il motore come segue:
• estrarre la candela, introdurre un cucchiaio da tavola di olio per motori nell'apertura della candela.
• tirare lentamente la maniglia di avviamento (distribuzione dell'olio nel cilindro).
• avvitare la candela e non inserire lo spinotto.
• Tirare la maniglia di avviamento fino ad incontrare resistenza.

Scegliere un posto asciutto. Fate controllare in autunno il Vs. tosaerba da un'officina di assistenza clienti.

Interventi di riparazione

Problema Possibi causale		Rimedio (X) :
		Officina Di assistenza WOLF	In modo autonomo
Il motore non si Mette in moto non ha potenza	Troppo poco carburante nel serbatoioCappuccio non posizionata sulla candela di accensioneCandela di accension non funzionanteFiltro dell'aria sporco o imbrattatoVite di fermo lama allentata	---	X
		---	X
		---	X
		---	X
		X	---
Taglio irregolare	Altezza di taglio non regolataLama non affilataCanale di aspirazione / cesto raccoglierba occluso	---	X
		X	---
		---	X

In caso dubbio rivolgersi sempre ad un'officina di assistenza WOLF. Attenzione, spegnere il tosaerba prima di ogni controllo, operazione di pulitura o di lavori alle lame ed estrarre i cappucci delle candele.

Condizioni di garanzia

Custodite con cura il certificato di garanzia compilato dal venditore oppure il documento d'acquisto.

Per la durata di 24 mesi a partire dalla data d'acquisto, la Ditta Wolf-Garten presta garanzia in conformità al rispettivo stato della tecnica e allo scopo/campo d'applicazione. I diritti legali del consumatore finale non vengono compromessi mediante i criteri di garanzia di seguito elencati.

Premesse per il diritto alla garanzia di 24 mesi:

- Impiego dell'apparecchio esclusivamente per uso privato.

Nel campo industriale oppure negli esercizi di noleggio, la garanzia viene ridotta a 12 mesi.

• Uso conforme allo scopo e rispetto di tutte le avvertenze delle istruzioni sull'uso che formano parte integrante delle nostre condizioni di garanzia.
• Rispetto degli intervalli di manutenzione prescritti.

• Nessuna variazione della costruzione su propria iniziativa.

• Montaggio delle parti di ricambio originali/accessori della WOLF.

• Presentazione del documento di garanzia compilato e/o del certificato d'acquisto.

La garanzia non si estende alla normale usura delle lame, alle parti di fissaggio delle lame come ruote di frizione, cinghie trapezoidali e cinghie dentate, ruote portanti/pneumatici, filtri dell'aria, candele d'accensione e cappucci per candele. In caso di riparazioni effettuate in proprio, si estingue automaticamente ogni diritto di garanzia. I difetti e le carenze che si dovessero presentare le cui cause sono riconducibili a difetti di materiale o di produzione, vengono rimossi esclusivamente dalle nostre officine autorizzate (il venditore ha il diritto alla riparazione) oppure dal produttore stesso, se egli fosse più vicino alla Vostra sede. Sono escluse rivendicazioni non rientranti nella prestazione di garanzia. Non è ammessa una rivendicazione per la fornitura di parti di ricambio. Eventuali danni dovuti al trasporto non devono essere segnalati a noi, ma alla ditta competente per il trasporto, poichè in caso contrario i diritti all'indennizzo da parte di queste imprese decadono.

Le prestazioni in garanzia vengono rese dalle nostre officine autorizzata contrattualmente o nel caso di:

WOLF Italia S.r.l.

Via G. Galilei 5

20060 Ornago (Mi)

Tel.: ++ 39 (0 39) - 62 86 41

Fax: ++ 39 (0 39) - 6 01 02 57

E-mail: [e-mail]

Falciatrice manuale per prati con motore a combustione interna
