GEBRUIKSAANWIJZING ACC8120 PHILIPS

Voer geen instellungen en wijzigingen uit die nicht in deze gebrui- kershandleiding zich beschreiben. Voor een goede werkig van het apparaat要去 u alle verilgheidsinstructies in ache nemen. De fabrikant kan Niet aansprakelijk worden gesteld voor schade voortvloeijend uit de nicht-naleving van de verilgheidsinstructies.

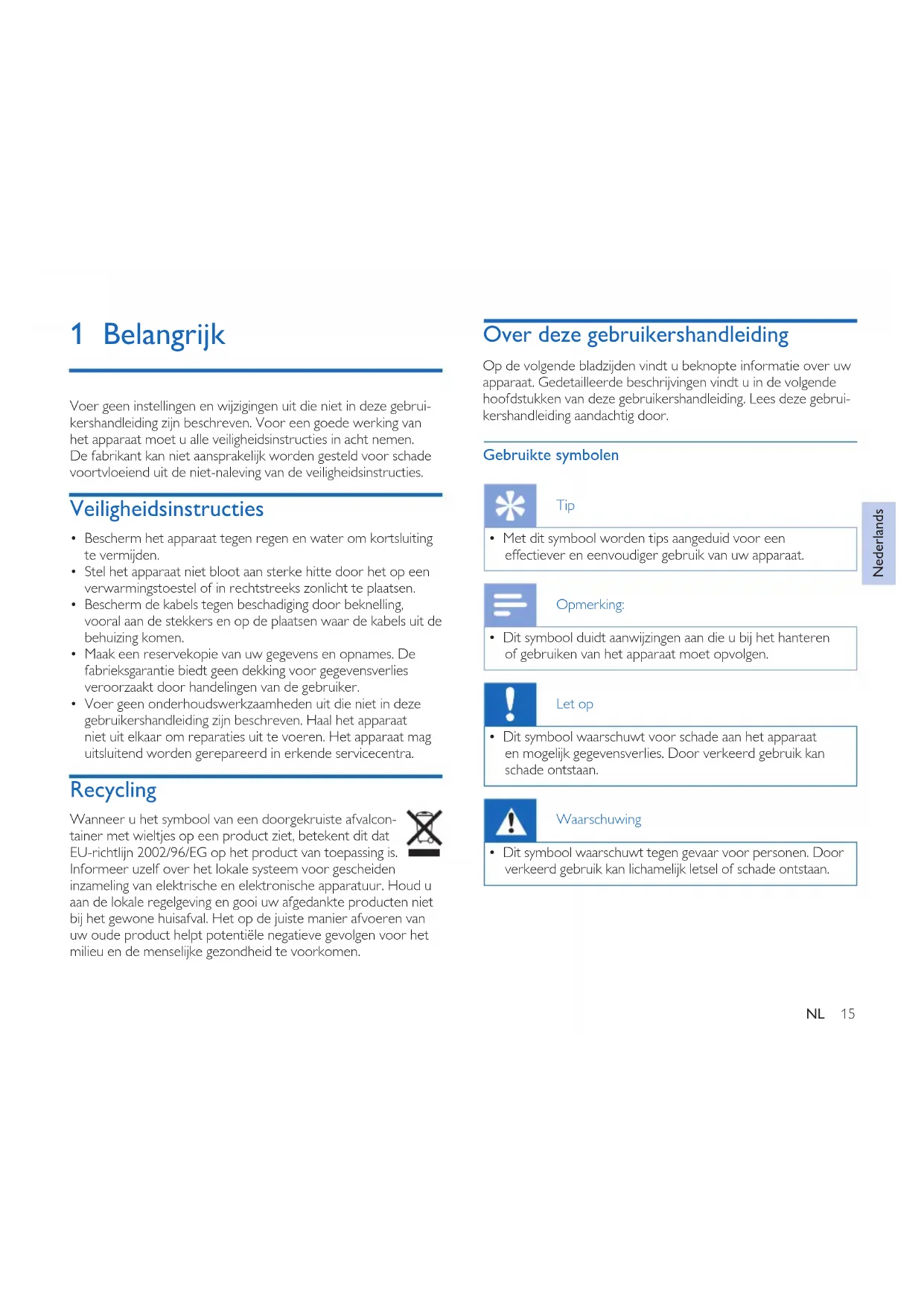

Veiligheidsinstructies

• Bescherm het apparaat gegen regen en water om kortsluiting te vermijden.
• Stel het apparaat Niet bloot aan sterke dit door het op een verwarmingstoestel of in rechtsstreeks zonlicht teplaatsen.
• Bescherm de kabels gegen beschadiging door beknelling, vooral aan de stekkers en op deplaatsen waar de kabelsuit de behuizing komen.
  Maak een reservekopie van uw gevevens en opnames. De fabrieksgarantie biedt geen dekking voor geveensverliesveroorzaakt door handelingen van de gebruiker.
• Voer geen onderhoudswerkzaamheden uit die Niet in deze gebruikershandleiding zijn beschreven. Haal het apparaat Niet uit elkaar om reparaties uit te voeren. Het apparaat maguitsluitend worden gerepareerd in erkende servicecentra.

Recycling

Wanner u het symbol van een doorgekruiste afvalcontainer met wieltjes op een product ziet, betekent dit dat EU-richtlijn 2002/96/EG op het product van toepassing is. Informeer uzelf over het lokale systeem voor geschadeninzameling van elektrische en elektronische apparatuur. Houd u aan de lokale regelgeving en goodu uw afgedankte producten nicht bij het gewone huisafval. Het op de juiste manier afvoeren van uw oude product helpt potentièle negatieve gevolgen voor het milieu en de menselijk gezondheid te voorkomen.

Over deze gebruikershandleiding

Op de volgende bladzijden vindt u beknopte informatatie over uw apparaat. Gedetailleerde beschrijvingen vindt u in de volgende hoofdstukken van deze gebruikershandleiding. Lees deze gebrui-kershandleiding aandachtig door.

Gebruikte symbolen

Tip

• Met dit symbool worden tips aangeduid voor een effectiever en eenvoudiger gebruik van uw apparaat.

Opmerking:

• Dit symbool duidt aanwijzingen aan die u bij het hanteren of gebruiken van het apparaat moet opvolgen.

Let op

• Dit symbolism waarschuwt voor schade aan het apparaat en möglichke geeverensverlies. Door verkeerd gebruik kan schade ontstaan.

Waarschuwing

• Dit symbool waarschuwt gegen gevaar voor Personen. Door verkeerd gebruik kan lichamelijk letsel of schade ontstaan.

Het doet ons genoegen dat u voor een Philips-apparaat hebt gekozen. U(Intort op once website terecht voor uitgebirede ondersteuning in de vorm van handleidingen, software/downloads, informatie over uw garantie eneer: www.philips.com/dictation.

Inhoud van de verpakking

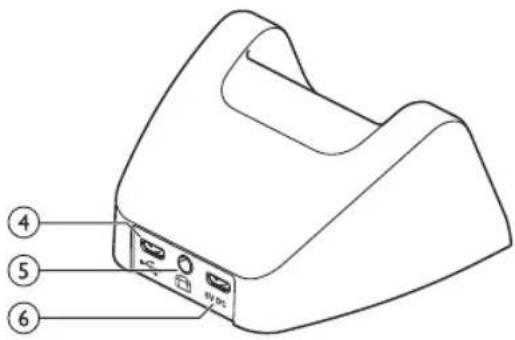

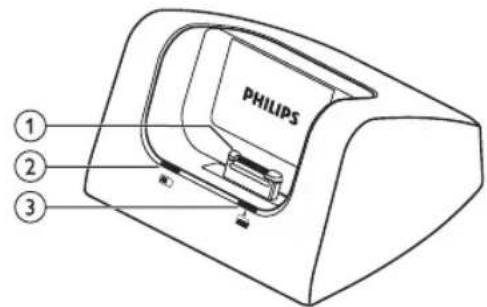

Overzicht van het docking station

① Dockpoort
② Indicatielampje voor opladen
③ Indicatielampje voor downloaden
④ USB-connector

• Micro-USB-aansluiting voor de computer

⑤ Voetpedaalpoort

• Sluit het Philips voetpedaal LFH2210 (optioneel) aan voor handenvrij dicteren en transcriberen. Handenvrij opnemen en transcriberen, blz. 18

GebruikershandleidingVoedingsadapter 6 5V DC Voedingsadapterpoort

• Sluit de voedingsadapter aan

3 Aan de slag

Let op

Lees alle veiligheidsinstrumenties voordat u uw recorder aansluit en installeert. Veiligheidsinstrumenties, blz. 15.

Docking station aansluiten

1 Steek de bij het docking station geleverde USB-kabel in de voedingsadapter en sluit deze aan op de netvoeding.
2 Steek de micro-USB-stekker in de voedingsadapterpoort (5Vdc) achterkant van het docking station.
3 Sluit de bij de recorder geleverde USB-kabel aan op een USB-poort op uw computer.
4 Steek de micro-USB-stekker in de USB-poort ( ) an de城县 van het docking station.

Batterij opladen

1 Plaats de recorder in het docking station.

De recorder begin met opladen.
Het indicatielampje voor opladen knippert groen terwijl de batterij worden opgeladen.

Het indicatielampje voor opladen stopt met knipperen en gaat groen branden wanner de batterij volledig is opgeladen.

Opmerkingen

• Voorafgaand aan het eerste gebruik要去 de batterij 3 uur worden opgeladen.
• Het apparaat kan warm worden verwijl de batterij worden opgeladen.
• De maximale batterijcapaciteit wordt pas na meerdere oplaad-/ontlaadcyli bereikt.

2 Uw recorder is nu klaar voor gebruik.

Opnames downloaden op de computer

Met de USB-massaopslagondersteuning worden de recorder automatisch weergegeven als extern station wannier u undeze aansluit op de computer. U kurz het eenvoudig met elk programma openen, net als een gewoon station.

U kurz de Philips SpeechExec-software gebruiken voor automatisch downloadsen, converteren en routeren van bestanden.

Maak een opname met de recorder.
2 Start de Philips SpeechExec Pro-software.
3 Sluit de recorder aan op uw computer met de USB-kabel of het docking station.
4 De opnames op de recorder worden standard automatisch op de computer gedownload en verplaatst maar de map Voltooide dictaten van de werklijk.

Caution

• Het indicatielampje voor downloaden knippert oranje wanner het apparaat bezig is met de bestandsoverdracht.
  Haal de recorder Niet uit het docking station en schakel de recorder Niet uit werwij het apparaat bezig is met de bestandsoverdracht. Uw dicteerbestanden können dan beschadigd raken.

Opmerking

• Hoe de bestanden worden gedownload en welke bestanden worden gedownload nadat u de recorder op een computer hebt aangesloten, kutu instellen in het menu Instellingen van de Philips SpeechExec-software of met de configuratiewizard.

Handenvrij opnemen en transcriberen

De recorder kan worden gezruikt voor handenvrij opnemen door de optionele Philips-voetpedaal LFH2210 aan te sluiten op het docking station. In deze bedieningsmodus kut u de opnameen aftspeelfuncties met de voetpedaal bedieren.

Tip

• Gebruik de automatische backspacefunctie om het ingestelde aantal seconden in de opnametering te gaan wanner u het afspelen herstart.
• Om de automatische backspacefunctie te activieren, drukt u op F2 (Menu) op de recorder verwijl.Deze in de stopmodus staat en selecteert u Device (apparaat) > Auto backspace (Automatische backspace)

Handenvrij opnemen

1 Zorg dat het docking station NIET via USB is aangesloten op een computer.
2 Om de functie voor handenvrij opnemen te activeren, drukt u op F2 (Menu) op de recorder verwijl deze in de stopmodus staat en selecteert u Device (apparaat) > Hands-free mode (handenvrijde modus) > Dictate (dicteren).
3 Sluit het optionele Philips-voetpedaal aan op de voetpedaalpoort aan dechterkant van het docking station en plaats de recorder in het docking station.

Het -symbol wordt weergegeven in de informatie-balk bovenaan het scherm.

4 Druk het middelste pediaal in om maar de opname-standbymodus te gaan. Druk het rechterpediaal in om te beginnen met opnemen. Wat u要去en om het opnemen te starten en stoppen, is afhankelijk van de instelling van de schakelaar aan de onderkant van de voetpediaal:

• N (neutrale) stand: Druk het rechterpedaal in en houd het ingedrukt om te beginnen met opnemen. Voor een korte pauze LAST het rechterpedaal los.
  T (Toggle- ofwel schakel-)stand: Druk het rechterpedaal in en laat het los om te beginnen met opnemen. Voor een korte pauze drukt u het rechterpedaal opnieuw in. Om verder te gaan met opnemen, drukt u opnieuw op het rechterpedaal.

5 Om te stoppen met opnemen, drukt u op het linkerpedaal van de voetpedaal. Om verder te gaan met opnemen herhaalt u stap 4.
6 Voor snel terugspoelen drukt u op het linkerpedaal van de voetpedaal en houdt u het ingedrukt. Wanner u op de gewenste plaats bent aangekomen, maar u het pedaal los.
7 Wanneru klaar bent met opnemen, drukt u op het rechterpedaal om uw opname af te spelen. De wijze van starten en stoppen met afspelen is afhankelijk van de stand van deschakelaar aan de onderkant van de voetpedaal:

• N (Neutrale) stand: Voor afspelen drukt u op het rechterpedaal en houdt u het ingedrukt. Wanner u het pedaal loslaat, stopt het afspelen.
  T (Toggle- ofwel schakel-)stand: Om ononderbroken af te spelen, drukt u op het rechterpedaal en LAST u het weer los. Druk opnieuw op het rechterpedaal om te stoppen met afspelen.

8 Dubbelklik tijdens het opnemen op het linkerpedaal van de voetpedaal om de huidige opname te voltooien/vergrendelen (EOL) en een新模式 bestand aan te makeen.

Handenvrij transcriberen

1 Zorg dat het docking station NIET via USB is aangesloten op een computer.
2 Om de functie voor handenvrij transcriberen te activeren, drukt u op F2 (Menu) op de recorder terwijl.Deze in de stopmodus staat en selecteert u Device (apparaat) > Hands-free mode (handenvrije modus) > Transcribe (transcriberen).

3 Sluit het optionele Philips-voetpedaal aan op de voetpedaalpoort aan dechterkant van het docking station enplaats de recorder in het docking station.

Het -symbool wordt weergegeven in de informatie-balk bovenaan het scherm.

4 Voor snel terugspoelen drukt u op het linkerpedaal en houdt u het ingedrukt. Wanneru u op de gewenste plaats bent aangekomen, maar u het pedaal los.
5 Om snel vooruit te spoelen, drukt u op het middelste pedaal en houdt u het ingedrukt. Wanner u op de gewenste plaats bent aangekomen, maar u het pedaal los.
6 Druk op het rechterpedaal om te beginnen met afspelen. De wijze van starten en stoppen met afspelen is afhankelijk van de stand van de schakelaar aan de onderkant van de voetpedaal:

• N (Neutrale) stand: Voor afspelen drukt u op hetrechtterpedaal en houdt u het ingedrukt. Wanner u het pediaal loslaat, stopt het afspelen.
• T (Toggle- ofwel schakel-)stand: Om ononderbroken af te spelen, drukt u op het rechterpedaal en LAST u het weer los. Druk opnieuw op het rechterpedaal om te stoppen met afspelen.

Opmerking

• Als het docking station worden aangesloten op een computer, kut u wisselen:tussen de USB-modus en de handenvrije modus. In de USB-modus wordt de recorder weergegeven als een extern station op de aangesloten computer.
• De functie is alleen beschikbaar wanner de schakelaar aan de onderkant van het voetpedaal in de N-stand staat, de recorder in de stopmodus staat en aan het einde van de huidige opname is.
• Om te schakelen:tussen de USB-modus en de handenvrije modus, dubbelklikt u op het rechterpedaal en houdt u het ongeveer 1 seconde ingedrukt.

Philips Pocket Memo digital dicteerapparaat DPM8000, DPM7000 en DPM6000-serie
Philips voetpedaal LFH2210

Vermogen

Voedingsadapter: 5 V DC/1800 mA
- Sstroomverbruik: 800 mA max.

Miliuspecificities

Voldoet aan de eisen van 2002/95/EG (RoHS)
Loodvrij gesoldeerd product

Gebruiksvoorwaarden

• Temperatuur: 5^ - 45^ C
  Luchtvochtigheid: 10% - 90% , niedenserend

Specifications

Productafmetingen (b× d× h) .. 80 mm× 77 mm× 45 mm
Gewicht: 196g
