Tipo di prodotto	Base di ricarica per registratore digitale di dettatura
Marca	Philips
Modello	ACC8120
Compatibilità	Registratori Philips Pocket Memo serie DPM8000, DPM7000 e DPM6000; pedale di comando Philips LFH2210 (opzionale)
Dimensioni (L × A × P)	80 mm × 77 mm × 45 mm
Peso	196 g
Alimentazione	Adattatore di rete 5 V CC / 1.800 mA
Consumo elettrico	800 mA max.
Porta della base di ricarica	1 (per collegamento del registratore)
Porta del pedale di comando	1 (jack 3,5 mm)
Porta USB	Micro USB 2.0 (connessione computer); Micro USB 5 V CC (alimentazione)
Indicatore di carica	Verde lampeggiante (in carica) / verde fisso (carica completa)
Indicatore di download	Arancione lampeggiante (trasferimento file in corso)
Funzioni principali	Carica della batteria, trasferimento delle registrazioni al computer, modalità vivavoce per dettatura e trascrizione con pedale opzionale
Protezione dall'acqua	Proteggere dalla pioggia e da infiltrazioni per evitare cortocircuiti
Protezione dal calore	Non esporre a calore eccessivo né alla luce diretta del sole
Riciclaggio	Conforme alla direttiva europea 2002/96/CE (cestino barrato); non smaltire con i rifiuti domestici
Contenuto della confezione	Base di ricarica, cavo USB, adattatore di rete, manuale utente
Temperatura di utilizzo	5 °C a 45 °C
Umidità di utilizzo	10% a 90% senza condensa
Conformità	Classe B, conforme al regolamento canadese sulle apparecchiature disturbatrici

Domande frequenti - ACC8120 PHILIPS

Come caricare la batteria del registratore con la base di ricarica?

Posizionare il registratore sulla base di ricarica. L'indicatore di carica lampeggia in verde durante la carica e diventa verde fisso quando la batteria è completamente carica. Per il primo utilizzo, caricare la batteria per 3 ore.

Come trasferire le registrazioni sul computer?

Collegare la base di ricarica al computer tramite il cavo USB. Il registratore appare come un'unità esterna. È possibile utilizzare il software Philips SpeechExec Pro per un download automatico. L'indicatore di download arancione lampeggia durante il trasferimento.

Quali registratori sono compatibili con la base di ricarica ACC8120?

La base di ricarica è compatibile con i registratori di dettatura digitale Philips Pocket Memo serie DPM8000, DPM7000 e DPM6000.

Come utilizzare la modalità vivavoce per la dettatura?

Collegare il pedale di comando Philips LFH2210 (opzionale) alla porta prevista sul retro della base. Posizionare il registratore nella base, quindi nel menu del registratore selezionare Dispositivo > Modalità vivavoce > Dettatura. Utilizzare il pedale per controllare la registrazione.

Come utilizzare la modalità vivavoce per la trascrizione?

Collegare il pedale di comando Philips LFH2210 (opzionale) alla porta prevista. Posizionare il registratore nella base, quindi nel menu selezionare Dispositivo > Modalità vivavoce > Trascrivere. Utilizzare il pedale per il riavvolgimento rapido, l'avanzamento rapido e la riproduzione.

Qual è la differenza tra le posizioni N e T dell'interruttore del pedale?

Posizione N (Neutro): premere e tenere premuto il pedale per registrare/riprodurre. Posizione T (Toggle): premere e rilasciare per avviare, premere di nuovo per fermare.

Come passare dalla modalità USB alla modalità vivavoce?

Se la base non è collegata a un computer, fare doppio clic sul pedale destro e tenerlo premuto per circa 1 secondo. Questa funzione è disponibile solo se l'interruttore del pedale è in posizione N e il registratore è in modalità stop.

Cosa fare se l'indicatore di carica non si accende?

Verificare che l'adattatore di rete sia correttamente collegato e che il registratore sia ben posizionato sulla base. Assicurarsi che il cavo USB sia in buone condizioni. Se il problema persiste, contattare un centro di assistenza autorizzato.

Posso utilizzare la base di ricarica con un pedale di un'altra marca?

La base è progettata per il pedale di comando Philips LFH2210. L'uso di altri pedali non è garantito e potrebbe non funzionare correttamente.

Come pulire la base di ricarica?

Scollegare la base prima della pulizia. Utilizzare un panno morbido e asciutto. Non utilizzare prodotti abrasivi o solventi. Evitare che l'umidità penetri nelle porte.

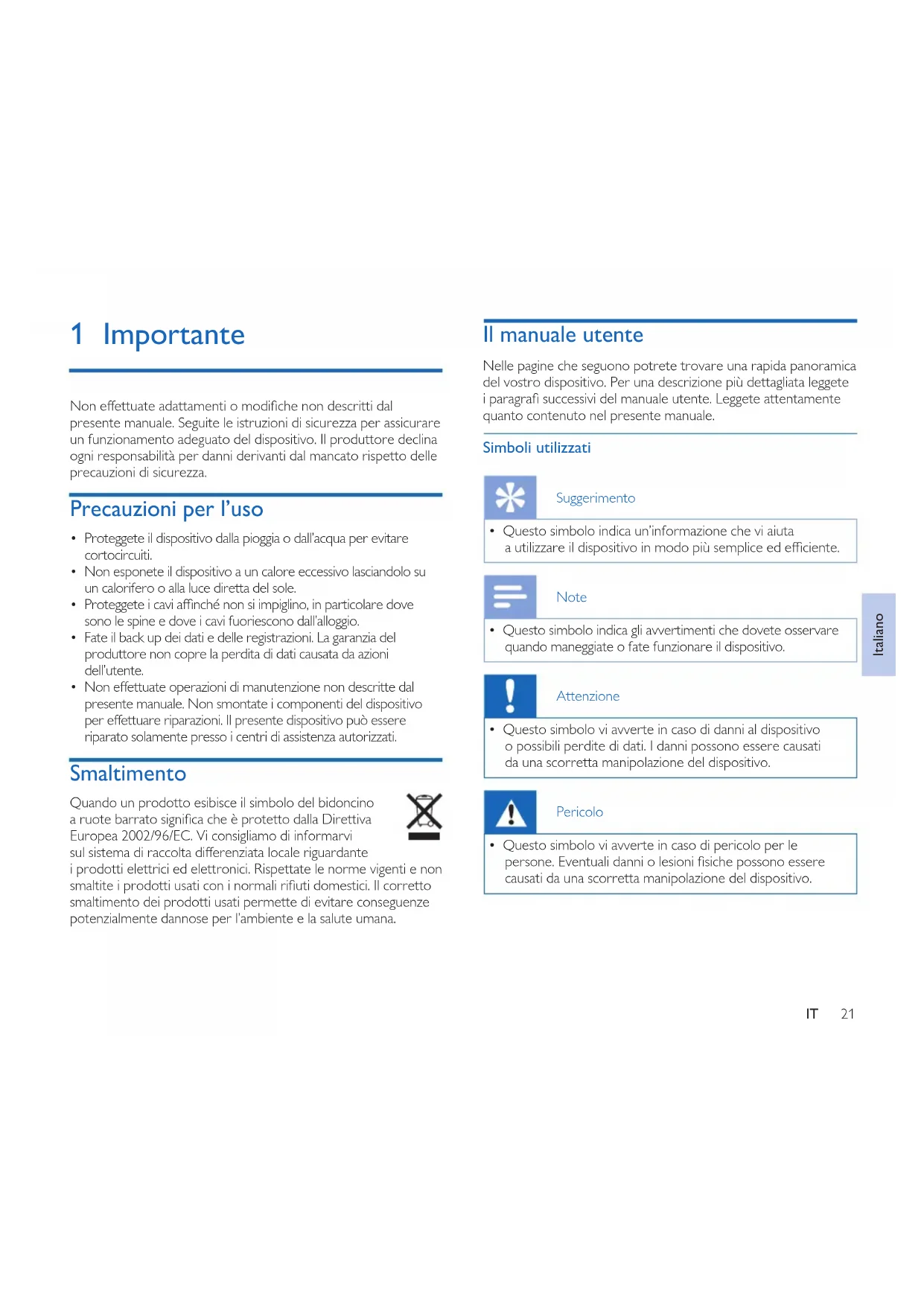

MANUALE UTENTE ACC8120 PHILIPS

Non effettuate adattamenti o modifiche non descritti dal presente manuale. Seguite le istruzioni di sicurezza per assicurare un funzionamento adeguato del dispositivo. Il produttore declina agli responsabilità per danni derivanti dal mancato rispetto delle precauzioni di sicurezza.

Precazioni per l'uso

Proteggete il dispositivo alla pioggia o dall'acqua per evitare cortocircuiti.
Non esponete il dispositorio a un calore excessivo lasciandolo su un calorifero o alla luce diretta del sole.
Proteggete i cavi affinché non si impiglino, in particolare dove sono le spine e dove i cavi fuoriescono dall'alloggio.
- Fate il back up dei dati e delle registrazioni. La garanzia del produttore non copre la perdita di dati causata da azioni dell'utente.
- Non effettuate operazioni di manutenzione non descriette dal presente manuale. Non smontate i componenti del dispositivo per effettuire riparazioni. Il presente dispositivo può riparato solamente presso i centri di assistenza autorizzati.

Smaltimento

Quando un prodotto esibisce il symbolo del bidoncino a ruote barrato significica che è protetto dalla Direttiva Europea 2002/96/EC. Vi consigliamo di informarvi sulsystemadi raccolta differenziata locale riguardante

i prodotti elettrici ed elettronici. Rispectate le norme vigenti e non smaltite i prodotti usati con i normali rifiuti domestici. Il corretto smaltimento dei prodotti usati permette di evitare consequence potenzialmente dannose per l'ambiente e la salute umana.

Il manuale utente

Nelle pagine che seguono potrete trovare una rapida panoramicica del vostro dispositivo. Per una descrizione più dettagliata leggete i paragrafi successivi del manuale utente. Leggete attendamente quanto contentuto nel presente manuale.

Simboliutilizzati

Suggerimento

• Questo significato indica un'informazione che vi aiuit a utilizzare il dispositivo in modo piu semplice ed efficiente.

Note

• Questo symbolo indica gli averimenti che dovete osservare quando maneggiate o fate funzionare il dispositorio.

Attenzione

• Questo simbolo vi avverte in caso di danni al dispositorio o possibili perdite di dati. I danni sono essere causati da una scorretta manipolazione del dispositorio.

Pericolo

• Questo simbolo vi avverte in caso di pericolo per le persone. Eventuali danni o lesioni fisiche possono essere causati da una scorretta manipolazione del disposizione.

Siamo lieti che abbiate scelto un prodotto Philips. Visitate il nostro除去 web per ricevere un'assistenza completa, ad esempio manuale utente, download del software, informazioni sulla garanzia e altri ancora: www.philips.com/dictaton.

Contenuto della confezione

Docking station

Cavo USB

alimentazione

Manuale di istruzioniAdattatore di

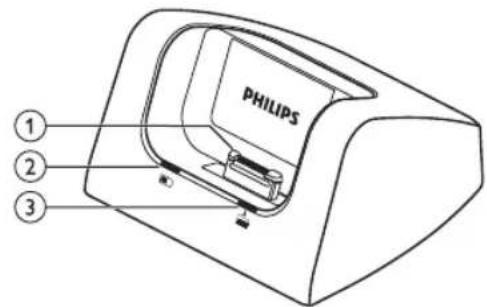

Prospetto della docking station

① Connettore docking
② Spia indicatori di carica
③ Spia indicator di download

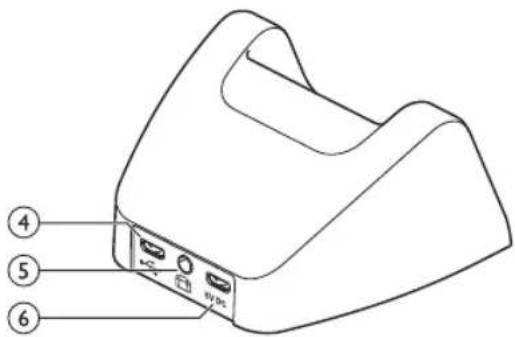

4-Porta USB

• Connessione micro USB per il computer

5 Porto per commando a pedale
- Collega il comando a pedale Philips LFH2210 (opzionale) per la dettatura e la trascrizione in vivavoce. Registrare e trascrivere in vivavoce, p. 24.
65V DC Connettore dell'alimentazione elettrica
- Collega l'alimentazione

3 Introduzione

Attenzione

• Assicuratevi di aver fatto le precauzioni di sicurezza prima di collegare e installare il registraratore. Precauzioni per l'uso, p. 21.

1 Collegate il cavo USB fornito con la docking station all'alimentatore e inserte la spina nella presa di corrente.
2 Inserite la presa micro USB nel connettore dell'adattatore di alimentazione (SVDcetro della docking station.
3 Inserite il cavo USB fornito con il registraratore in una porta USB del computer.
4 Inserte la presa micro USB nella porta USB ( ) surl retro della docking station.

Caricare la batteria

1 Posizionate il registratore nella docking station.

Il registraratore inizIERa a caricarsi.
La spia indicatore di carica lampeggia di colore verde quando la batteria è in carica.
La spia indicatore di carica diventa di colore verde fisso quando la carica della batteria è terminata.

Note

• Caricate la batteria per 3 ore prima di utilizzarla per la prima volta.
• Quando la batteria è in carica, il dispositivo più riscaldarsi.
• La capacité massima della batteria si potra raggiungere solo\ dopo diversi cici di scaricamento e ricarica.

2 Il registratore è ora pronto per essere utilizzato.

Trasferire le registrazioni sul computer

Con il supporto di memoria di massa USB, quando è collegato al computer il registratore sare visualizzato automaticamente come un disco esterno. Si può accederad esso migliormente con qualsiasi programma come a un disco normale.

Utilizzate il software Philips SpeechExec per il download automatico, la conversione e l'aviamento dei file.

1 Fate una registrazione con il registraratore.
2 Utilizzate il software Philips SpeechExec.
3 Collegate il registraratore al computer utilizzato il cavo USB o la docking station.
4 Per impostazione predefinita, il download nel computer delle registrazioni presenti sul registraratore avverrà automaticamente e sare posizionato nella cartella Finished dictations (Dettati terminati) dell'elenco dei lavori.

Attenzione

• La spia indicatore di download lampeggia di colore arancione quando è in corso iltrasferimento dei file.
  Non rimuovete il registratore alla docking station nespegnete il registratore nelle corso il trasferimento dei file per non danneggiare i file di dettatura.

Note

• Come e quali file vengono scaricati dopo il collegamento tra registratore e computer più essere configurato tramite il menu settings del software Philips SpeechExec o con la procedura guidata di configurazione.

Registrar e trascrivere in vivavoce

Il registratore può essere utilizzato per la registrazione e la trascrizione in vivavocce collegando il lavoro a pedale opzionale Philips LFH2210 alla docking station. ConQLa modalita potete controllare la registrazione e le funzioni di riproduzione con il lavoro a pedale.

Suggerimento

• Utilizzate la funzione di ritorno automatico per ripartire immediamente dal numero configurato di secondi di registrazione al riavvio della riproduzione.
• Per attivare la funzione di ritorno automatico, premete F2 (Menu) sul registratore nelle gesto è in modalità stope selezionate Dispositivo > Ritorno automatico.

Registrar in vivavoce

1 Assicuratevi che la docking station NON sia collegata al computer tramite porta USB.
2 Per attivare la registrazione in vivavoc, premete F2 (Menu) sul registratore nelle questo e in modalità stop e selezionate Dispositivo > Modalità vivavoc > Dettato.
3 Collegate il comando a pedale opzionale Philips alla porta corrispondente sul retro della docking station e inserite il registratore nella stessa.

Il simbolo viene visualizzato sulla barra informazioni nella parte alta dello schermo.

4 Premete il pedale centrale del commando a pedale per entrare in modalità standby-registryazione. Per iniziare a registrazione, premete il pedale destro del commando a pedale. La funzione di avvio e arresto della registrazione dipende dall'impostazione dell'interruttore a lato del commando a pedale:

• Posizione N (Neutro): Premete e tenete premuto il pedale destro per la registrazione. Per brevi pause, rilasciate il pedale destro.
• Posizione T (Alternato): Premete erilasciate il pedale destro per iniziare la registrazione. Per brevi pause, premete più il pedale destro del commando a pedale. Per continuare la registrazione, premete nuovamente il pedale destro.

5 Per fermare la registrazione, premete il pedale sinistro. Per continuare la registrazione, ripetete il passaggio 4.
6 Premete e tenete premuto il pedale sinistro per un riavolgimento veloce. Quando il riavolgimento raggiunge la posizione desiderata, rilasciate il pedale.
7 Quando la registrazione è ferma, premete il pedale destro del commande a pedale per iniziare la riproduzione. La funzione di avvio e arresto della riproduzione dipende dall'impostazione dell'interruttore a lato dello datomando a pedale:

• Posizione N (Neutro): Premete e tenete premuto il pedale destro per la riproduzione. Quando si rilascia il pedale, la riproduzione si ferma.
• Posizione T (Alternato): Premete erilasciate il pedale destro per iniziare una riproduzione continua. Premete sulla pedale destro per fermare la riproduzione.

8 Premete due volte il pedale sinistro dello dato a pedale durante la registrazione per terminare/bloccare (EOL) la registrazione in corso e create un nuovo file.

Trascrivere in vivavoce

1 Assicuratevi che la docking station NON sia collegata al computer tramite porta USB.
2 Per attivare la trascrizione in vivavoce premete F2 (Menu) sul registratore con il registratore in modalità stope selezione Dispositivo > Modalità vivavoce > Trascrivere.

3 Collegate il comando a pedale opzionale Philips alla porta corrispondente sul retro della docking station e inserte il registratore nella stessa. Il simbolo viene visualizzato sulla barra informazioni nella parte alta dello schermo.

4 Premete et tenete premuto il pedale sinistro per un riavolgimento veloce. Quando il riavolgimento raggiunge la posizione desiderata, rilasciate il pedale.
5 Premete e tenete premuto il pedale centrale per un avanzamento veloce. Quando l'avanzamento raggiunge la posizione desiderata, rilasciate il pedale.
6 Premete il pedale destro per iniziare la riproduzione. La funzione di avvio e arresto della riproduzione dipende dall'impostazione dell'interruttore a lato dello lavoro a pedale:

• Posizione N (Neutro): Premete e tenete premuto il pedale destro per la riproduzione. Quando si rilascia il pedale, la riproduzione si ferma.
• Posizione T (Alternato): Premete e rilasciate il pedale destro per iniziare una riproduzione continua. Premete sulla pedale destro per fermare la riproduzione.

Note

• Se la docking station è collegata a un computer, potete scegliere tra modalità USB e modalità vivavoce. In modalità USB, il registraratore è rappresentato come unità disco esterna sul computer collegato.
• La funzione è disponibile solo quando l'interruttore a lato del lavoro a pedale è in posizione N e il registraratore è in modalità stop al termine della registrazione corrente.
• Per passare alla modalità USB alla modalità vivavoce e viceversa, premete due volte il pedale destro del comando a pedale e tenete premuto il pedale per circa 1 secondo.

4 Specifiche tecniche

Connettivita

• Connettore docking
• Porta per comando a pedale
• USB: micro USB 2.0
• USB: micro USB 5V DC

Compatibility

Philips Pocket Memo registrarotede digitale DPM8000, DPM7000eDPM6000serie
Philips comando a pedale LFH2210

Potenza

• Adattatore di alimentazione: 5 V DC/1800 mA
• Consumo di energia: 800 mA max.

Specifiche ecologiche

Conforme alla normativa 2002/95/CE (RoHS)
- Prodotto con saldatura senza piombo

Condizioni di funzionamento

• Temperatura: 5 - 45 °C
• Umidità: 10% - 90%, senza condensa

Descrizione dispositivo

Dimensioni prodotto (× × ) .. 80 mm× 77 mm× 45 mm
Peso:196g
