Tipo de producto	Base de acoplamiento para grabadora de dictado digital
Marca	Philips
Modelo	ACC8120
Compatibilidad	Grabadoras Philips Pocket Memo serie DPM8000, DPM7000 y DPM6000; pedal de control Philips LFH2210 (opcional)
Dimensiones (An × Al × Pr)	80 mm × 77 mm × 45 mm
Peso	196 g
Alimentación	Adaptador de corriente 5 V CC / 1800 mA
Consumo eléctrico	800 mA máx.
Puerto de base	1 (para conexión de la grabadora)
Puerto de pedal	1 (jack de 3,5 mm)
Puerto USB	Micro USB 2.0 (conexión a ordenador); Micro USB 5 V CC (alimentación)
Indicador de carga	Verde intermitente (cargando) / verde fijo (carga completa)
Indicador de descarga	Naranja intermitente (transferencia de archivos en curso)
Funciones principales	Carga de batería, transferencia de grabaciones al ordenador, modo manos libres para dictado y transcripción con pedal opcional
Protección contra agua	Proteger de la lluvia y filtraciones para evitar cortocircuitos
Protección contra calor	No exponer a calor excesivo ni a la luz solar directa
Reciclaje	Conforme a la directiva europea 2002/96/CE (cubo tachado); no desechar con residuos domésticos
Contenido del paquete	Base de acoplamiento, cable USB, adaptador de corriente, manual de usuario
Temperatura de funcionamiento	5 °C a 45 °C
Humedad de funcionamiento	10 % a 90 % sin condensación
Conformidad	Clase B, conforme al reglamento canadiense sobre equipos causantes de interferencias

Preguntas frecuentes - ACC8120 PHILIPS

¿Cómo cargar la batería de la grabadora con la base?

Coloque la grabadora en la base. El indicador de carga parpadea en verde durante la carga y se vuelve verde fijo cuando la batería está completamente cargada. Para el primer uso, cargue la batería durante 3 horas.

¿Cómo transferir grabaciones al ordenador?

Conecte la base al ordenador mediante el cable USB. La grabadora aparecerá como una unidad externa. Puede usar el software Philips SpeechExec Pro para una descarga automática. El indicador de descarga naranja parpadea durante la transferencia.

¿Qué grabadoras son compatibles con la base ACC8120?

La base es compatible con las grabadoras de dictado digital Philips Pocket Memo series DPM8000, DPM7000 y DPM6000.

¿Cómo usar el modo manos libres para dictado?

Conecte el pedal de control Philips LFH2210 (opcional) al puerto previsto en la parte trasera de la base. Coloque la grabadora en la base, luego en el menú de la grabadora seleccione Dispositivo > Modo manos libres > Dictado. Use el pedal para controlar la grabación.

¿Cómo usar el modo manos libres para transcripción?

Conecte el pedal de control Philips LFH2210 (opcional) al puerto previsto. Coloque la grabadora en la base, luego en el menú seleccione Dispositivo > Modo manos libres > Transcribir. Use el pedal para retroceso rápido, avance rápido y reproducción.

¿Cuál es la diferencia entre las posiciones N y T del interruptor del pedal?

Posición N (Neutro): presione y mantenga el pedal para grabar/reproducir. Posición T (Conmutación): presione y suelte para iniciar, presione nuevamente para detener.

¿Cómo cambiar del modo USB al modo manos libres?

Si la base no está conectada a un ordenador, haga doble clic en el pedal derecho y manténgalo presionado durante aproximadamente 1 segundo. Esta función está disponible solo si el interruptor del pedal está en posición N y la grabadora está en modo de parada.

¿Qué hacer si el indicador de carga no se enciende?

Verifique que el adaptador de corriente esté correctamente enchufado y que la grabadora esté bien colocada en la base. Asegúrese de que el cable USB esté en buen estado. Si el problema persiste, contacte a un centro de servicio autorizado.

¿Puedo usar la base con un pedal de otra marca?

La base está diseñada para el pedal de control Philips LFH2210. El uso de otros pedales no está garantizado y podría no funcionar correctamente.

¿Cómo limpiar la base?

Desenchufe la base antes de limpiarla. Use un paño suave y seco. No use productos abrasivos ni disolventes. Evite que entre humedad en los puertos.

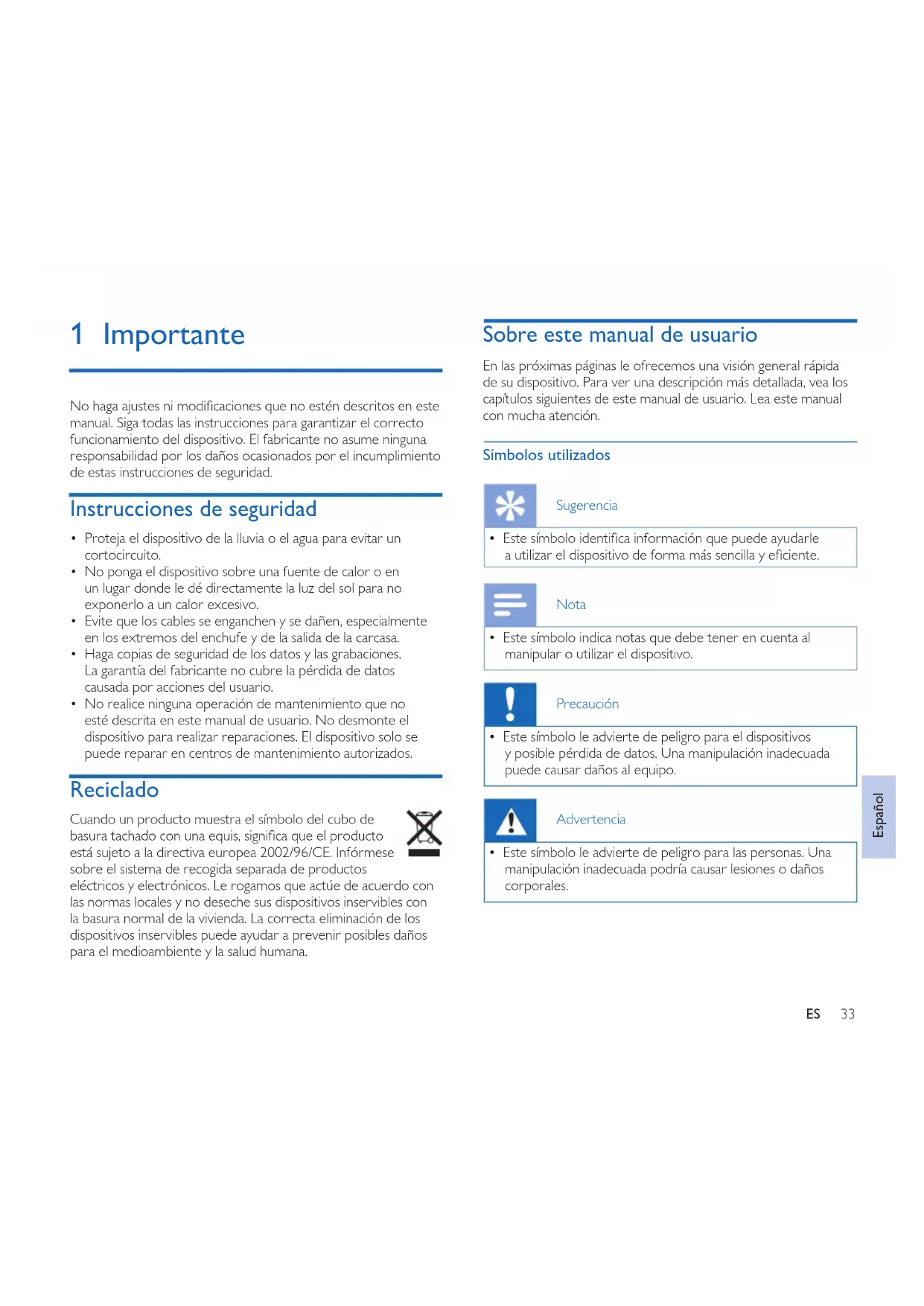

MANUAL DE USUARIO ACC8120 PHILIPS

No haga ajustes ni modificaciones que no estén descriños en este manual. Siga todas las instrucciones para garantizar el correcto funciona del dispositivo. El fabricante no asume ninguna responsabilidad por los días occasionados por el incumplimiento de estas instrucciones de seguridad.

Instrucciones de seguridad

Proteja el dispositivo de la lluvia o el agua para evaporar un cortocircuito.
- No ponga el dispositoo sobre una fuente de calor o en un lugar donte le de directamente la luz del sol para no exponerlo a un calor excessivo.
- Evite que los cables se enganchen y se danen, especially en los extremos del enchufe y de la calidad de la carcaja.
- Haga copias de seguridad de los datos y las grabaciones. La garantía del fabricante no cubre la perdida de datos causada por aconteciones del usuario.
- No realizice ninguna operation de mantenimiento que no está descrita en este manual de usuario. No desmonte el dispositivo para realizar reparaciones. El dispositivo solo se pueda reparar en centros de mantenimiento autorizados.

Reciclado

Cuando un producto muestra el símbolo del cubo de basura tachado con una equis, significía que el producto está sujeto a la directiva europea 2002/96/CE. Informese sobre el sistemas de recogida separada de produits.

electricos y electronicos. Le rogamos que actue de acuerdo con las normas locales y no desecha sus dispositivos inservibles con la basura normal de la vivienda. La correcta eliminacion de los dispositivos inservibles puede ayudar a prevenir posibles daños para el medioambiente y la salute humana.

Sobre este manual de usuario

En las proximas páginas le-ofrecemos una visión general rápida de su dispositivo. Para ver una descripción más detallada, vea los capítulos siguientes de este manual de usuario. Lea estemanual con mucha atencion.

Simbolosutilizados

Sugerencia

• Este símbolo identifica información que pueda aidarle a utiliser el dispositivo de forma más sencilla y eficiente.

Nota

• Este*simbolo indica notas que deben tener en cuenta al manipular outilizar el dispositivo.

Precaución

• Este*simbolo le advierte de peligro para el dispositivos y possible perdida de datos. Una Manipulacion inadequada可以使caesar daños al equipo.

Advertencia

• Este símbolo le advierte de peligro para las personas. Una manipulación inadequada pourrait causar lesiones o daños corporales.

2 Su base de conexión

Nos complace que haya elegido un dispositivo de Philips. Visite nuestro situ web para encontrar soporte técnicocomplete como manuales de usuario, descargas de software, informacion sobre garantias y mucho mas: www.philips.com/dictation.

Contenido de la caja

Base de connexion

Cable USB

Manual del usuarioAdaptador de energia

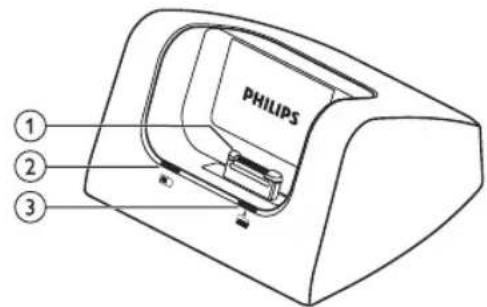

Visión general de la base de conexión

(1) Puerto de base
② Luz indicadora de energia
③ Luz indicadora de descarga

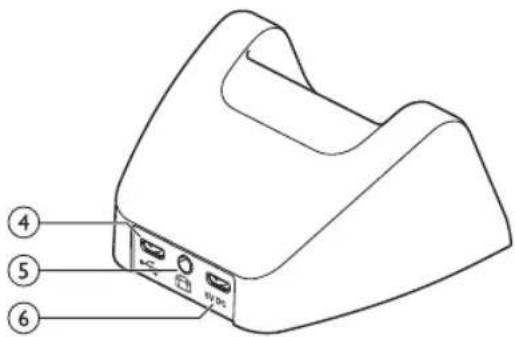

④ Puerto USB

• Conexión micro USB para el ordinador

5 Puerto para pedal de control
- Conecte el pedal de control LFH2210 de Philips (optional) para realizar dictados y transcriptiones en modo manos libres. → Grabacion y transcriptacion en modo manos libres, p. 36.
65V DC Puerto adaptor de energia
- Conectar la fuente de energia

3 Como empezar a utiliser la base de connexion

Precaución

• Asegürese de que ha leido las instruciones de seguridad antes de conectar e instalar la grabadora. → Instruciones de sécurité, p. 33.

Conectar la base de connexión

1 Conecte el cable USB suministrado con la base de connexion al adaptor de energia y conductor a la fuente de energia principal.
2 Enchufe el conector micro USB al puerto adaptador de energia (5VDC) parte trasera de la base de connexion.
3 Conecte el cable USB que se proportionscna con la grabadora al puerto USB del ordinador.
4 Enchufe el conector micro USB al puerto USB ( ) en la parte trasera de la base de connexion.

Cargar la bateria

1 Ponga la grabadora en la base de conexión.

La grabadora comienza a cargarse.
La luz indicaora de carga parpadea en color verde,msteadasecarga la bateria.

La luz indicaora de cargo cambia a verde fijo cuando la bateria está totalmente cargada.

Notas

• Cargue la batería durante 3 horas antes de utilizesla por primera vez.
• El dispositivo puede calentarse cuando seonga la bateria.
• La capacité maximala de la bateria solo se alcanza tras variedos ciclos de energia/descarga.

2 La grabadora está preparada y pueda comenzar a utiliserla.

Descargar grabaciones al ordinador

Al ser un dispositivo compatible con almacenimiento masivo USB, cuando la grabadora se conecta al ordinador, aparece automatistically como unaunidad externa. Por tanto se pueda acceder a ella fácilmente con cualquier programa como cualquier otheraidad externa.

Utilice el software SpeechExec de Philips para descargar, convert y enrutar ARCHivos de forma automatica.

1 Haga una grabacion con la grabadora.
2 Inicie el software SpeechExec Pro de Philips.
3 Conecte la grabadora al ordinador con un cable USB o la base de connexion.
4 De forma predeterminada, las grabaciones que se encontrar en la grabadora se descargarán automatistically al ordoneñador y se guardaran en la carpeta Finished dictations (Dictados terminados) de la lista de trabajo.

Precaución

• La luz indicaora de descarga parpadea en color naranja,mientras se estan transfirriendo ARCHIVOs.
• No Quite la grabadora de la base de conexión ni apague la grabadora cuando la transferencia de ARCHivos está en camino, ya que, de lo contrario, los archivos de dictado podriñan Danishse.

Nota

• Es posible configurar en el menu de ajuste del software SpeechExec de Philips, como y que ARCHivos se descargan afterwards de connectar la grabadora al ordinador.

Grabación y transcriptología en modulo manos libres

La grabadora se pueda usar con un pedal de control LFH2210 de Philips optional conectado a la base de connexion para grabar y transcribir en modo manos libres. En este modo de funciona, se pueda controlar las functions de grabacion y reproduccion con el pedal de control.

Sugerencia

• Utilice la funciona de retroceso automatico para volver al número de segundos de la grabación que está configurado cuando reinicia la reproducción.
• Para activating la función de retroceso automatico, pulse F2 (Menu) en la grabadora,mñana está parada y selección Dispositivo > Retroceso automatico.

Grabación en modo manos libres

1 Asegürese de que la base de connexion NO está connectada a un ordinador por USB.
2 Para activar la función de grabación en modo manos libres, pulse F2 (Menu) en la grabadora cuando está parada y selección Dispositivo > Modo manos libres > Dictado.
3 Conecte el pedal de control optional de Philips al puerto para pedales de control de la parte trasera de la base de conexión y colque la grabadora en la base de conexión. Se ve el simbo en la barra de información en la parte superior de la pantalla.

4 Pulse el pedal central del pedal de control para entrada en el modo de grabacion-espera. Para起初ar la grabacion, pulse el pedal derecho del pedal de control. El comportamento de inicio y parada de la grabacion depende de la configuracion del interruptor de la parte inferior del control de pedal:

• Posicion N (Neutral): Pulse y mantenga pulsado el pedal derecho para grabar. Para las paumas breves, suelte el pedal derecho.
• Posicion T (Alternar): Pulse y suelte el pedal derecho para起初ar la grabacion. Para las pausas breves, vuelva a pulsar el pedal derecho del pedal de control. Para reanudar la grabacion, vuelva a pulsar el pedal derecho del pedal de control.

5 Para detener la grabacion, pulse el pedal de la izquierda del pedal de control. Para continuar grabando, repita el paso 4.
6 Pulse y mantenga pulsado el pedal de la izquierda del pedal de control para usar la funciona de rebobinado rápido. Cuando llegue al lugar que dese, suele el pedal.
7 Cuando se detenga la grabación, pulse el pedal derecho del pedal de control para.iniciar la reproducción. La forma de inician y detener la reproduccion depende de la configuracion del interruptor en la parte de abajo del pedal de control:

• Posicion N (Neutral): Pulse y mantenga pulsado el pedal de la referencia para reproducir. Cuando suelete el pedal, la reproduccion se detendra.
• Posicion T (Alternar): Pulse y suele el pedal Derecho para起初 una reproduccion continua. Pulse de nuevo el pedal derecho para detener la reproduccion.

8 Pulse dos vezes el pedal de la izquierda del pedal de control durante la grabacion para terminar/bloquear (EOL) la grabacion en bajo y create un nuevo archivo.

Transcripción en modo manos libres

1 Asegürese de que la base de connexion NO está conectada a un ordinador por USB.
2 Para activar la funciona de transcriptacion en modo manos libres, pulse F2 (Menu) en la grabadora,mIENTAS estapa para y seleccion Dispositivo > Modo manos libres Transcribir.
3 Conecte el pedal de control optional de Philips al puerto para pedales de control de la parte trasera de la base de conexión y coloque la grabadora en la base de conexión. Se ve el símblo en la barra de información en la parte superior de la pantalla.
4 Pulse y mantenga pulsado el pedal de la izquierda para utiliser la funciona de rebobinado rápido. Cuando llegue al lugar que dese, suele el pedal.
5 Pulse y mantenga pulsado el pedal del centro para activar la funciona de avance rápido. Cuando llegue al lugar que dese, suele el pedal.
6 Pulse el pedal de la referencia para iniciaar la reproduccion. La forma de iniciaar y detener la reproduccion depende de la configuracion del interruptor en la parte de abajo del pedal de control:

• Posicion N (Neutral): Pulse y mantenga pulsado el pedal de la derecha para reproducir. Cuando suelte el pedal, la reproduccion se detendra.
• Posicion T (Alternar): Pulse y suele el pedal derecho para起初 una reproduccion continua. Pulse de nuevo el pedal derecho para detener la reproduccion.

Nota

• Si la base de connexion está conectada a un ordinador, poderiasear entre el modo USB y el modo manos libres. En el modo USB, la grabadora se muestra como unaunidad externa en el ordinador al que esté conectada.
  -Esta funciona solo está disponible cuando el interruptor de la parte inferior del pedal de control está en la posicion N y la grabadora está en modo detenido y al final de la grabación en camino.
• Paracae brier entre el mode USB y el modo manos libres, haga doble cig en el pedal derecho del pedal de control y, a continuacion, mantenga pulsado el pedal durante aproximamente un segundo.

4 Datos技术和

Conectividad

• Puerto de base
• Puerto para pedal control: 3,5 mm
• USB: micro USB 2.0
• USB: micro USB 5 V CC

Compatibiliidad

Philips Pocket Memo grabadora digital, series DPM8000, DPM7000 y DPM6000
Philips pedal de control LFH2210

Energía

• Adaptador de energia: 5 V CC/1800 mA
• Consumo de energia: 800 mA max.

Especificationes ecologicas

• De conformidad con 2002/95/CE (RoHS)
• Producto soldao sin plomo

Condiciones de operación

• Temperatura: 5 - 45^ C
• Humedad: 10% - 90% , sin condensation

Especificaciones

• Dimensiones del producto (ancho × alto × fondo):
  80mm× 77mm× 45mm
  Peso:196g
