GEBRUIKSAANWIJZING 203.500 BARTSCHER

Bewaar de gebruiksaanwijzing binnen handbereik van het product!

1. Algemeen 46

1.1 Informatie over de gebruiksaanwijzing 46
1.2 Symboolverklaring 46
1.3 Aansprakelijkheid en vrijwaring 47
1.4 Auteursrecht 47
1.5 Verklaring van conformiteit 47

2. Veiligheid 48

2.1 Algemene informatatie 48
2.2 Aanwijzingen vooreilighheid bij het gebruik van het apparaat 48-49
2.3 Reglementair gebruik 49

3. Transport, verpakking en Bewaring 50

3.1 Controle bij aflevering 50
3.2 Verpakking 50
3.3Bewaring 50

4. Specifications

4.1 Technische gegevens 51
4.2 Overzicht van de onderdelen 51-52

5. Installatie en bediening

5.1Veiligheidsvoorschriften 53
5.2 Installatie en aansluiting 54
5.3 Bediening 54-55

6. Reiniging en onderhoud 56

6.1 Veiligheidsvoorschriften 56
6.2 Reiniging 56
6.3Veiligheidsvoorschriften voor onderhoud 57

7. Verwijdersen

Bartscher GmbH

1.1 Informatie over de gebruiksaanwijzing

Deze gebruiksaanwijzing bevat de beschrijving van de installmentie, de bediening en het onderhoud van het apparaat en dient als belangrijke informatiebron en naslagwerk. De kennis en het in acht nemen van alle hier beschreven veriligeidsvoorschriften en instructies is een voorwaarde voor veilig en juist gebruik van het apparaat. Daarom要去en de voor het toepassingsgebied van het apparaat geldende lokale voorschriften inzake ongevallenpreventie en algemene veriligeidsvoorschriften worden opgevolgd.

De gebruiksaanwijzing is een integraal onderdeel van het product en moet.altijd binnen handbereik bewaard worden, zodat deze installment-, bedienings-, onderhouds- en reinigingspersoneel er gebruik van kan make.

1.2 Symboolverklaring

Belangrijke veiligheids- en technische instructies+zijn in deze gebruiksaanwijzing aangeduid door symbolen. Deze instructies要去en bij het gebruik van dit apparaat absoluut in acheft worden genomen om ongelukken, geaar voor personen of materiele schade te vermijden.

WAARSCHUWING!

Dit symbolism waarschuwt voor gevaren, die tot lichamelijk letsel hunnen leiden. Volgt u de aangegeven veriligeidsinstructies op en wees in deze gevallen heel voorzichtig.

WAARSCHUWING! Gevaar voor elektrische schokken!

Bij dit symbool moet men op gevaarlijke situatives letten, die elektrische schokken kuren veroorzaken. Als de veiligheidsvoorschriften nicht worden opgevolgd, bestaat het gevaar van lichamelijke letsel en levensgevaar.

OPLETTEN!

Met dit symbol worden aanwijzingen gegeven, die als zij nicht in acht worden genommen, tot beschadiging, slecht functioneren en/of storing van het apparaat hunnen leiden.

AANWIJZING!

Dit symbol wijst op tips en informatatie die wezenlijk zijn voor efficienct en storingsvrij gebruik van het apparaat.

WAARSCHUWING! Heet oppervlak!

Dit symbol waarschuwt ervoor dat het werkende apparaat een heet oppervlak hebft. Veronachtzaming van de waarschuwing kan verbranding veroorzaken!

1.3 Aansprakelijkheid en vrijwaring

Alle gegevens en tips die zijn opgenomen in deze gebruiksaanwijzing�<|im_start|>assistant rekening houdend met de geldende voorschriften, de actuèle technische stand van zaken en once langdurigeinzachten en ervaring.

Ook de tekst van deze gebruiksaanwijzing is zo goed möglich vertaald. Wij zijn darüber nicht aansprakelijk voor eventuele fouten in de vertaling. Doorslaggebend is de bijgevoegde Duitse versie van deze gebruiksaanwijzing.

Het geleverde apparaat kan bij speciale bestellingen, aanvullende bestelopties of vanwege de新模式 technische ontwikkelingen afwijken van de hier beschreiben regels en grafische afbeeldingen. Hebt u vragen, neem dan contact op met de fabrikant.

AANWIJZING!

Lees deze gebruiksaanwijzing zorgvuldig door voordat u begint met de werkzaamheden, met name voordat u het apparaat in gebruik neemt! De fabrikant is Niet aansprakelijk voor schade en storingen diearend veroorzaakt door het nicht in alot nemen van de informatie uit deze gebruiksaanwijzing.

Bewaar de gebruiksaanwijzing in de buurt van het product en zorg dat hij toegankelijk is voor alle personen, die met het apparaat werken. Wij behouden ons hetrecht voor om technische veranderingen in het product aan te brengen die leiden tot verbetering van de gebruikseigenschappen en de verdere ontwikkeling van het apparaat.

1.4 Auteursrecht

De gebruiksaanwijzing en de erin opgenomen teksten, tekeningen, Foto's en andere afbeeldingen zijn auteursrechtelijk beschermd. Niets (ook gedeelrijk)uit deze uitgave mag in ongeacht welke vom worden verveelvoudigd, verwerkt en/of gepubliceerd zonder voorafgaande schriftelijk toestemming van de fabrikant. Overtreding van het bovenstaande verplicht tot schadevergoeding. Wij behouden ons hetrecht voor tot verdere vorderingen.

AANWIJZING!

De inhoudelijk gegevens, teksten, tekeningen, Foto's en andere afbeeldingen vallen onder het autoursrechten hetrecht op de bescherming van de industrielle eigendom. leder misbruik is strafbaar.

1.5 Verklaring van Conformiteit

Het apparaat beantwoordt aan de actuèle EU-normen en richtlijnen.

Dit bevestigen we in de EG-Verklaring van Conformiteit.

Indien gewenst, sturen we ugraag de betreffende Verklaring van Conformiteit toe.

2. Veiligkeit

In dit gedeelte worden overzicht gegeven van alle belangrijke veiligheidsaspecten. Bovendien zijn er in de onderstaande hoofdstukken concrete veiligheidsvoorschriften opgenomen (aangeduid met symbolen) om risico's te voorkomen. Daarom要去en de op het apparaat aangebrachte pictogrammen, tekens en opschriften in acht genomen worden en steeds goed leesbaar gehonden.

Het in acht nemen van alle veiligheidsvoorschriften garandeert een optimale bescherming gegen bevaren en een veilig en storingsvrij gebruik van het apparaat.

2.1 Algemeen

Het apparaat is gemaakt volgens de LASTE stand der techniek. Het kan darüber een bron van gevaar vormen als het apparaat Niet in overeenstemming met zich bestemming gezebruikt worden.

Kennis van de inhoud van deze gebruiksaanwijzing is een van de voorwaarden, om gevaren en fouten te vermijden waardoor het apparaat veilig en storingsvrij gebruikt kan worden.

Om gevaren te vermijden en om de optimale werkig te garanderen mag het apparaat zonder uitdukkelijke toestemming van de fabrikant Niet veranderd of omgebouwd worden.

Het apparaat mag alleen gebruikt worden als het zich in goede technische en veilige staat bevindt.

2.2 Aanwijzingen voor de veriligheid bij het gebruik van het apparaat

De veiligheidsinstrumentes haben betrekking op de EU-verordeningen, die op het tijdstip van productie van het apparaat van kracht zijn.

Als het apparaat voor commerciele doeleinden worden gebruikt, is de gebruiker ertoe verplicht, om gedurende de hele exploitatieperiode van het apparaat te controleren of de genoemde veiligheidsvoorschriften overeenstemmen met de actuèle regels en om neue voorschriften na te leven.

Buiten de Europese Unie要去en de geldende veiligheidsvoorschriften en regels in acht worden genomen van deplaats waar het apparaat gebruikt worden.

Behalve de arbeitsveiligheidsvoorschriften uit deze gebruiksaanwijzing要去en de voor het toepassingsgebied van het apparaat algemeen geldende veiligheidsvoorschriften, voorschriften inzake ongevallenpreventie en de geldende richtlijnen inzake milieuubescherming in acht worden genomen en opgevolgd.

OPLETTEN!

o Het toestel is nicht bestemd voor gebruik door Personen (inclusief kinderen) met een fysieke, sensorische of geestelijkke handicap en/of met onvoldoende ervaring en/of onvoldoende kennis, tenzij deze Personen onder toezicht staan van een voor hun verantwoordelijkpeperoon of van die persoon voldoende uitleg hebben gekregen betreffende het gebruik maken van het apparaat.
○ Kinderen dienen onder toezicht teijken om te voorkomen dat ze met het apparaat gaan spelelen.
○ Deze gebruiksaanwijzing zorgvuldig bewaren. Als het apparaat aan een derde person ter beschikking worden gesteld,要去 de handleiding ook overgedragen worden.
○ Alle Personen die het apparaat gebruiken,要去en zich aan de regelsuit deze gebruiksaanwijzing honden en de verilgheidsvoorschriften in acht nemen.
Het apparaat alleen in gesloten ruimtes gebruiken.

Het toestel is ontworpen voor professioneel gebruik en mag alleen door gekwalificeerd personeel in grootkeukens worden bediend.

Deeiligkeit is alleen dan gegardeerd als het apparaat gebruikt worden in overeenstemming met zich bestemming.

Alle technische ingrepen, ook de montage en het onderhoud, mogen uitsluitend worden uitgevoerd door de gekwalificeerde klantenservice.

De pizzaoven isuitsluitend bestemd voor het bakken van pizza.

OPLETTEN!

Elk gebruik van het apparaat voor andere en/of afwijkende doeleinden dan waarvoor het bestemd is, is verboden en worden aangemerkt als Niet in overeenstemming met zich bestemming.

Alle vorderingen, ongeacht in welke vom op de fabrikant en/of+zijn gemachtigde met betrekking tot schade die is veroorzaakt door oneigenlijk gebruik, zich uitgesloten.

Voor alle schade die is veroorzaakt door verkeerde bediening van het apparaat is alleen en uitsluitend de gebruiker aansprakelijk.

3. Transport, verpakking en Bewaring

3.1 Controle bij aflevering

Als het apparaat afgeleverd is, onmiddelijk controlleren of het compleet en zonder transportschade is.

Als er duidelijk zichtbare transportschade is, het geleverde apparaat Niet of alleen onder voorbehoud aannemen. De schade opschrijven op de transportdocumenten/ het leveringsdocument van de leverancier. Vervolgens reclameren.

Verborgen gebreken onmiddelijk nadat ze zijn geconstated, reclameren,,ondat eisen tot schadevergoeding alleen binnen de reclamatieperiode möglichk zich.

3.2 Verpakking

Gooi het verpakkingsmaterial van het apparaat Niet weg. U(Int sunt het eventuele gebruiken voor het bewaren van het apparaat, bij een verhuizing of als u het apparaat bij eventuale schade aan ons servicepunt moet sturen. Verwijder voor de ingebruikname het buitenste en binnenste verpakkingsmaterial volledig van het apparaat.

AANWIZING!

Indien u de verpakking wilt weggooien, let dan op de in uw land geldende regels. Lever het verwerkbare verpakkingsmateriaal aan voor recycling.

Controleer of het apparaat en de accessoires compleet zijn. Indien er onderdelen ontbreken, neem dan contact op met unsere Klantenservice.

3.3 Bewaring

Bewaar de gesloten verpakking tot de installmentie en volgens de op de buitenkant aangebrachte plaats- en bewaringsmarkering.

Verpakte apparaten alleen als volgt bewaren:

• Niet buitenshuis bewaren.
• Droog en stofyrij bewaren.
• Niet blootstellen aan agressieve middelen.
• Tegen straling van de zon beschermen.
• Mechanische schokken vermijden.
• Bij langere bewaring ( >3 maanden) regelmatig de allgemeine toestand van alle bestanddelen en van de verpakking controleren. Indien nodig verbeteren of vernieuwen.

4. Specificities

4.1 Overzicht van onderdelen

Naam Pizzaoven
Model:	„Mini 1“ „Mini	2“
Art. nr.:	203.510 203.500
Uitvoering: Roestvrij staal
Aansluitwaarde: 230 V	~ 50 Hz 2000 W 230 V ~ 50 Hz	3000 W
Temperatuurbereik: tot	300 °C
Tijdregelaar: 0 - 15 min. / continubedrijf
Afmetingen: B 550 x D	430 x H 245 mm B 550 x D 430	0 x H 375 mm
Ovenruimte: B 410 x D	370 x H 90 mm B 410 x D 370	x H 90 mm
Gewicht: 18 kg 34 kg

Technische wijzigingen voorbehonden!

4.2 Overzicht van de onderdelen

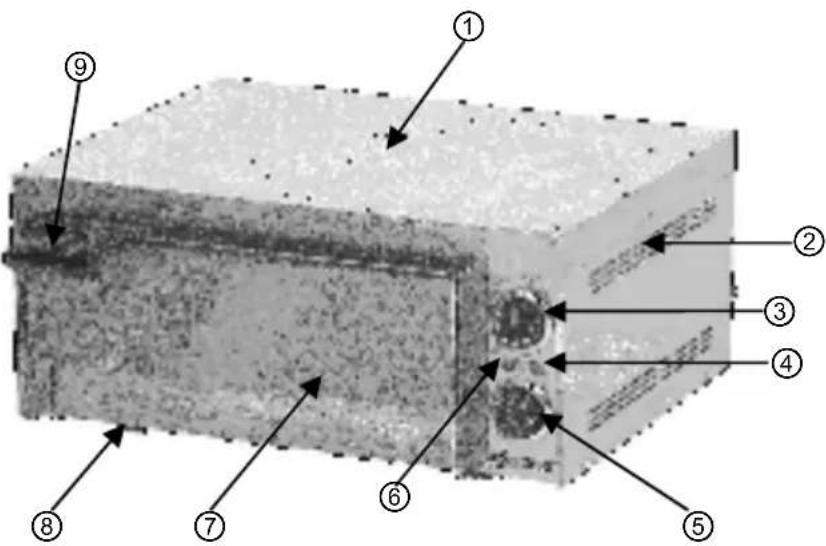

203.510

① Behuizing
(2) Ventilateopeningen
③ Temperatuurregelaar
(4) Controleampje werking (groen)
⑤ Tijdregelaar
⑥ Controleampjelichtnet (orange)
(7) Deur
In hoogte verstelbare voetjes
Handgreep deur

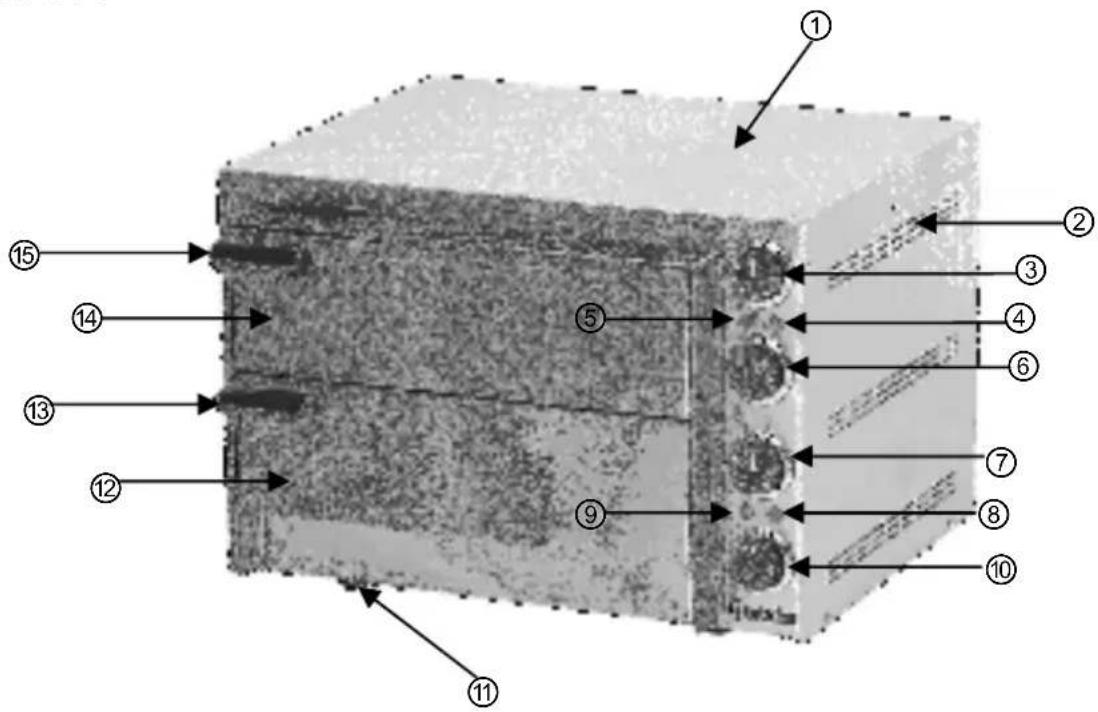

203.500

(1) Behuizing
② Ventilateopeningen
③ Temperatuurregelaar bovenste ovenruimte
④ Controleampje werking (groen) bovenste ovenruimte
⑤ Controlelampjelichtnet (orange)bovenste ovenruimte
⑥ Tijdregelaar bovenste ovenruimte
⑦ Temperatuurregelaar onderste ovenruimte
⑧ Controlelampje (groen) onderste ovenruimte
⑨ Controleampjelichtnet (orange) onderste ovenruimte
Tijdregelaar onderste ovenruimte
In hoogte verstelbare voetjes
Deur onderste ovenruimte
Handgreep deur onderste ovenruimte
Deur bovenste ovenruimte
Handgreep deur bovenste ovenruimte

5. Installatie en bediening

5.1 Veiligheidsvoorschriften

WAARSCHUWING! Gevaar door elektrische stroom!

Het apparaat mag uitsluitend aangesloten worden op correct geinstalleerde, enkelvoudige geaarde stekkers.

De stekker Niet aan de kabel uit het stopcontact trekken.

De kabel mag nicht met hete onderdelen in aanrakingkommen.

o Let op, dat de kabel Niet in contact kommt met warmtebronnen of scherpe randen. De kabel Niet van de tafel of van de toonbank lately hangen.

WAARSCHUWING! Heet oppervlak!

Tijdens het gebruik kuren enkele onderdelen zeer heet worden. Raak deze hare onderdelen Niet aan om letsel te vermijden.

Gebruik het apparaat Niet als het Niet juist functioneert, beschadigd is of is geallen.
○ Gebruik uitsluitend accessoires en onderdelen die door de fabrikant worden aanbevolen. De garantie vvert als er andere accessoires worden gebruikt, ze können gevaarlijk zijn voor de gebruiker, schade aan het apparaat veroorzaken en leiden tot lichamelijke letsel.
De kabel nicht onder tapijt of andere warmteisolatie leggen. De kabel nicht afdekken. De kabel weghouden van het werkvlak en Niet in water onderdompelen.
Het apparaat Niet bewegen of kantelen verwijl het in werkig is.

WAARSCHUWING! Gevaar voor elektrische schokken!

Ondeskundige installmentie van het apparaat kan verwondingen veroorzaken! Vergelijk de installmentiegegevens van het lokale stroomnetwork met de technische gegevens van het apparaat (zie typeschild). Het apparaat alleen aansluiten als bovenstaande gegevens overeenkomen! De veiligheidsvoorschriften in acht nemen!

5.2 Installatie en Aansluiting

! OPLETTEN! Installatie en onderhoud van het apparaat dient uitsluitend door deskundigen uitgevoerd te worden.

• Pak het apparaat uit en verwijder alle verpakkingsmaterialen.
• Verwijder voorzichtig de beschermlaag van de buitenwanden om te voorkomen dat er plankbandresten achechterblijven. Verwijder eventueel achtergebleven plankbandresten met een geschikt oplosmiddel.
• Plaats het apparaat op een vlakke en stabiele ondergrond die het gewicht van het apparaat kan dragen en ongevoelig is voor temperatuur.
• Plaats het apparaat nooit op een makkelijke ontvlambare ondergrond (zoals bv. een tafelkleed oid.)
• Plaats het apparaat nooit in de buurt van bronnen van open vuur, elektrische kachels, verwarmingsketels of andere warmtebronnen.
• Plaats het apparaat Niet in de buurt van muren of voorwerpen die gemaakt zichn van brandhaar materiaal. Zorg dat aan alle kanten een vrij ruimte is van minimaal 20 cm.
• Het apparaat is uitgerust met in hoogte verstelbare voetjes, zodat eventuele oneaffenheden gecompenseerd können worden. Gebruik ze om het apparaat waterpas tezetten.
• Plaats het apparaat in een goed geventileerde ruimte.
• Plaatst het apparaat onder de keukenafzuigkap, zodate stoom en geurtjes verwijderd hunnen worden.
  Bedek de pizzaoven nooit met handdoeken of tafelkleden, hang geen voorwerpen aan het apparaat.
• Het apparaat kan vristaand of in serie met andere apparaten geinstalleerd worden.
• Elk elektriciteitscircuit van het stopcontact moet met minimaal 16A beveiligd zijn. Het apparaat mag alleen aangesloten worden op een wandcontactdoos; het is nicht toegestaan om verlengsnoeren of verdeelstekkers te gebruiken.
• Plaats het apparaat dusdanig, dat u makkelijk toegang heeft tot de stekker, zodat u indienoodzakelijk het apparaat snel los kunt koppelen van hetlichtnet.

5.3 Bediening

• Reinig het apparaat voor het eerste gebruik (zie 6.2 Reiniging).
• Sluit het apparaat aan op een passend, enkelvoudig stopcontact.
• Voordat het apparaat in contact komt met voedingsmiddelen, dient u het gedurende ca. 20-25 minutes in te schakelen op het hoogste vermogensniveau, waar bij de ruimte zeer goed gelucht moet worden.

OPLETTEN!

Het apparaat alkijd ca. 20-25 minuten voorverwarmen, voordat u het in bedrijf neemt!

Schakel het apparaat in door de tijdregelaar met de klok mee te draaien maar een positieussen de 0 en 15 minutes. Als het oranje controelampje gaat branden, betekent dit dat het apparaat is ingeschakeld.
- Draai de tijdregelaar maar links op de positie ON, als u het apparaat langere vrij wilt gebruiken. U kunt dan voorafgaand aan het bakproces de vrijং waar wens instellen.
- Stel de gewenste temperatuur (50 °C tot 300 °C) in ; draai hiervoor de temperatuurregelaar met de klok mee.
- Houd er rekening mee dat bij gebruik van de pizzaoven met twee ovenruimten (203.500), bij instelling van de temperatuur van de bovenste boenkameruitsluitend de temperatuur van het bovenste verwarmingselement worden ingesteld. Indien u ook gebruik wilt makev van de onderverwarming, schakel dan de onderste ovenruimte in met behulp van de tijdregelaar en stel de gewenste temperatuur in. Het verwarmingselement dat zich onder de vuurvaste staat van de bovenste ovenruimte bevindt, is tegelijkertijd de bovenverwarming van de onderste ovenruimte en de onderverwarming van de bovenste ovenruimte.
- Als u gebruik maakt van de bovenste ovenruimte, denk er dan aan dat de tijdregelaar van de bovenste ovenruimte de bovenverwarming uitschakelt. De tijdregelaar en temperatuurregelaar van de onderste ovenruimte dienen voor het uitschakelen van de onderverwarming van de bovenste ovenruimte.

AANWIZING!

Als u slechts van een ovenruimte gebruik maakt, kies dan voor de onderste ovenruimte. Daarin worden de onder- en de bovenverwarming tegelijkkertijduitgeschakeld met behulp van de tijdregelaar en temperatuurregelaar.

• Als de ingestelde temperatuur is bereikt, dooft het groene controleampje.

WAARSCHUWING! Gevaar voor verbranding!

De buitenoppervlakken van de pizzaoven wordenijdens de werkig erg heet. Raak deze Niet aan met blote handen. Gebruik keukenhandschoenen of pannenlappen bij het openen en sluiten van de deur!

Open en sluit de deur van de pizzaoven uitsluitend met behulp van de handgreep!

• Open de deur van de pizzaoven en plaats de Voorbereide pizza op het bakoppervlak.
• Stel de benodigdeijd in. Het apparaat schakelt zichzelf automatisch uit zodia de ingesteldeijd is verstreten.
  Haal de klaargemaakte pizza uit de oven.
• Schakel het apparaat uit (zet deijdregelaar in de positie “0”) en haal tot slot de stekker uit het stopcontact als u het apparaat Niet meer gebruikt.

6. Reiniging en onderhoud

6.1 Veiligheidsvoorschriften

○ Zowel voor reiniging als voor reparatie de stekker van het apparaatuit het stopcontact halen en het apparaatlaten afkoelen.
o Gebruik geen bijtende reinigingsmiddelen en zorg ervoor, dat er geen water in het apparatusaat komt.
Het is Niet toegestaan het apparaat, de kabel of de stekker in water of een andere vloeistof onder te dompelen, om elektrische schokken te vermiiden.

OPLETTEN!

Het apparatus is nicht geschikt voor het direct uitspoelen met een waterstraal. Daarom is het Niet toegestaan het apparatus met een hogedruk waterstraal te reinigen!

6.2 Reiniging

Maak het apparaat regelmatig schoon.
Schakel het apparaat UIT en laat het afkoelen.
Maak de elementen van het apparaat die in contact komen met voedingsmiddelen bijzonder nauwkeurig schoon.
○ De bakoppervlakte (vuurvaste plaat) moet na elk gebruik worden schoongemaakt met behulp van een metalen schempe of schrapper.

OPLETTEN!

Maak de vuurvaste planta in geen enkel geval koud of met behulp van water schoon,)\ ymdat de planta hierdoor beschadigd kan raken.

O Als het apparaat volledig is afgekoeld, kunt u de vuurvaste plaat verwijderen om hem grondig schoon te make.
- Controller regelmatig de ventilatieoppeningen in de behuizing en maak ze indien nodig schoon om de luchtcirculatie in het apparaat te verbeteren.
Gebruik alkijd uitsluitend zachte doekjes.NOOT scherpe soorten schuursponsjes die krassen op het apparaat kurenveroorzaken.
o Gebruik na het schoonmaken een zacht, droog doekke om het oppervlak te drogen en op te wrijven.

6.3 Veiligheidsvoorschriften voor onderhoud

o Regelmatig dient gecontrolerd te worden of de voedingskabel nicht beschadigd is. Het is Niet toegestaan het apparaat te gebruiken als de kabel beschadigd is. Indien de kabel beschadigd is, moet hij om gevaar te voorkomen verrangen worden door de service of een gekwalificeerde elektricien.
o Bij schade en storingen neemt u contact op met uw verkoper of once Klantenservice.
○ Onderhouds- en reparatiewerkzaamheden mogen alleen door gekwalificeerde vakkuii worden uitgevoerd, onder gebruikmaking van originele reserveonderdelen en accessoires. Probeert u nooit zich het apparaat te repareren!

7. Verwijdersen

Oude apparaten

Het gebruekte apparaat moet worden verwijderd in overeenstemming met in uw land geldende voorschriften. Aanbevolen worden om contact op te nemen met een bedrijf dat gespecialiseerd is in verwijdering.

WAARSCHUWING!

Om misbruik en de.daaraan verbonden gevaren te voorkomen, maakt u uw oude apparaat voor de verwijdering onbruikbaar. Het apparaat uit het stopcontact halen en de aansluitkabel uit het apparaat verwijderen.

AANWIJZING!

Bij de verwijdering van het apparaat dient u de in uw land geldende voorschriften in acht te nemen.

Bartscher GmbH
