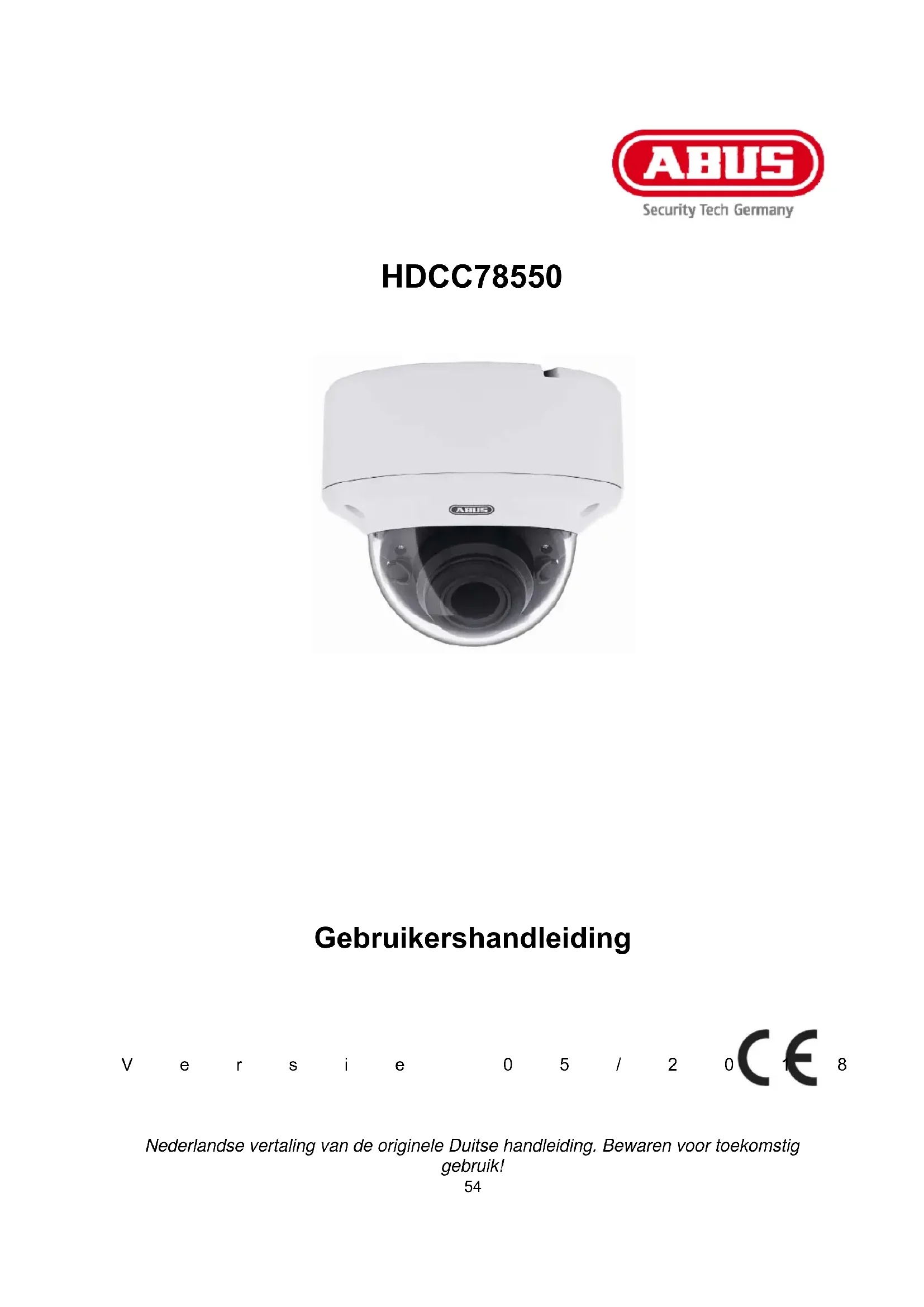

GEBRUIKSAANWIJZING HDCC78550 ABUS

Gebruikershandleiding

Deze gebruiksaanwijzing hoort bij dit product. Er staan belagrijke aanwijzingen in betreffende de ingebruikname en gebruik, ook als u dit product doorgeeft aan derden. Bewaar deze hendleiding zorgvuldig, zodat u deze later nog eens kunt nalezen! U vindt een opsomming van de inhoud in de inhoudsopgave met aanduiding van de paginanummers op pagina 58.3

Gebruikershandleiding

Nederlandse vertaling van de originele Duitse handleiding. Bewaren voor toekomstig gebruik!55 Nederlands Inleiding

Geachte klant, Hartelijk dank voor de aankoop van dit product. Het apparaat voldoet aan de eisen van de volgende EU-richtlijnen: EMC-richtlijn 2014/30/EU en RoHS- richtlijn 2011/65/EU. Om deze toestand te behouden en een veilig gebruik te garanderen, dient u als gebruiker deze gebruikershandleiding in acht te nemen! Lees de complete gebruikershandleiding door voordat u het product in gebruik neemt. Neem alle gebruiks- en veiligheidsinstructies in acht! Alle genoemde bedrijfs- en productnamen zijn handelsmerken van de betreffende eigenaren. Alle rechten voorbehouden.

Neem bij vragen contact op met uw installateur of speciaalzaak!

Uitsluiting van aansprakelijkheid Deze gebruikershandleiding is met grote zorgvuldigheid opgesteld. Mocht u toch weglatingen of onnauwkeurigheden ontdekken, informeer ons dan schriftelijk hierover via het adres op de achterkant van de handleiding. ABUS Security-Center GmbH & Co. KG aanvaardt geen enkele aansprakelijkheid voor technische en typografische fouten en behoudt zich het recht voor te allen tijde, zonder aankondiging vooraf, wijzigingen aan het product en in de gebruikershandleidingen door te voeren. ABUS Security-Center is niet aansprakelijk of verantwoordelijk voor directe en indirecte gevolgschade die in verband met de uitrusting, de prestatie en het gebruik van dit product ontstaan. Voor de inhoud van dit document wordt geen enkele garantie gegeven.56 Nederlands Verklaring van symbolen

Het symbool met de bliksemschicht in de driehoek wordt gebruikt als er gevaar voor de gezondheid bestaat, bijv. door een elektrische schok. Een driehoek met uitroepteken wijst op belangrijke instructies in deze gebruikershandleiding die altijd in acht genomen moeten worden. Dit symbool wijst op bijzondere tips en instructies over de bediening.

Belangrijke veiligheidsinstructies

Bij schade die door het niet in acht nemen van deze gebruikershandleiding wordt veroorzaakt, vervalt de aanspraak op garantie. Wij aanvaarden geen aansprakelijkheid voor gevolgschade! Wij aanvaarden geen aansprakelijkheid voor materiële schade of letselschade, die door onjuist gebruik of het niet in acht nemen van de veiligheidsinstructies is veroorzaakt. In deze gevallen vervalt ieder recht op garantie!

Geachte klant, de volgende veiligheids- en gevareninstructies dienen niet alleen ter bescherming van uw gezondheid, maar zijn ook bedoeld voor de bescherming van het apparaat. Lees de volgende punten aandachtig door: Binnen in het product bevinden zich geen onderdelen die onderhouden moeten worden. Bovendien vervalt de vergunning (CE) en de garantie/vrijwaring door het demonteren. Het product kan al beschadigd raken door een val van slechts geringe hoogte. Monteer het product zo, dat direct zonlicht niet op de beeldopnemer van het apparaat kan vallen. Neem de montage-instructies in het betreffende hoofdstuk van deze gebruikershandleiding in acht. Het apparaat is voor het gebruik binnen en buiten (IP67) ontworpen. Vermijd bij gebruik de volgende ongunstige omgevingsomstandigheden: Vocht of te hoge luchtvochtigheid extreme kou of hitte direct zonlicht stof of brandbare gassen, dampen of oplosmiddelen sterke trillingen sterke magneetvelden, bijvoorbeeld in de buurt van machines of luidsprekers. De camera mag niet op onstabiele oppervlakken worden geïnstalleerd. Algemene veiligheidsinstructies: Laat het verpakkingsmateriaal niet onbeheerd achter! Plastic folie, plastic zakjes, stukken piepschuim e.d. kunnen gevaarlijk speelgoed zijn voor kinderen. De videobewakingscamera bevat kleine onderdelen die ingeslikt kunnen worden. Houd het apparaat daarom om veiligheidsredenen uit de buurt van kinderen. Steek geen voorwerpen door de openingen in het apparaat Gebruik alleen de hulpapparaten/hulpstukken die door de fabrikant zijn aangegeven. Sluit geen producten aan die niet compatibel zijn. Neem de veiligheidsinstructies en gebruikershandleidingen van de overige aangesloten apparaten in acht. Controleer het apparaat voor de ingebruikneming op beschadigingen. Mocht u beschadigingen ontdekken, neem het apparaat dan niet in gebruik! Houdt u zich aan de bedrijfsspanningsgrenzen die in de technische gegevens staan vermeld. Hogere spanningen kunnen het apparaat beschadigen en uw veiligheid in gevaar brengen (elektrische schok).57 Nederlands Veiligheidsinstructies

1. Voeding: Let op de op het typeplaatje aangegeven waarden voor de voedingsspanning en het

Vermijd overbelasting van stopcontacten, verlengkabels en adapters. Overbelasting kan leiden tot brand of een elektrische schok.

Reinig het apparaat alleen met een vochtige doek zonder bijtende reinigingsmiddelen. Het apparaat daarvoor loskoppelen van het stroomnet. Waarschuwingen Voor de eerste ingebruikneming dienen alle veiligheids- en bedieningsinstructies in acht te worden genomen!

1. Neem de volgende instructies in acht om schade aan netsnoeren en netstekkers te vermijden:

Als u het apparaat van het stroomnet loskoppelt, trek dan niet aan het netsnoer, maar aan de stekker. Let op dat het netsnoer zo ver mogelijk van verwarmingsapparatuur verwijderd is om te verhinderen dat het kunststof omhulsel smelt.

2. Volg deze instructies op. Bij niet-naleving van de instructies kan er een elektrische schok optreden:

Open nooit de behuizing of de netstekkervoeding. Steek geen metalen of licht ontvlambare voorwerpen in het apparaat. Om beschadigingen door overspanning (bijv. onweer) te vermijden, dient u een overspanningsbeveiliging te gebruiken.

3. Koppel defecte apparaten direct los van het elektriciteitsnet en informeer uw speciaalzaak.

Zorg er bij installatie in een bestaande videobewakingsinstallatie voor dat alle apparaten gescheiden zijn van net- en laagspanningsstroomkring.

In geval van twijfel dient u de montage, installatie en bedrading niet zelf uit te voeren, maar aan een specialist over te laten. Ondeskundige en amateuristische werkzaamheden aan het elektriciteitsnet of aan de huisinstallaties zijn niet alleen gevaarlijk voor uzelf, maar ook voor anderen. Sluit de installaties zo op het stroomnet aan dat net- en laagspanningsstroomkringen altijd gescheiden verlopen en op geen enkele plaats met elkaar verbonden zijn of door een defect met elkaar verbonden kunnen worden.

Uitpakken Tijdens het uitpakken moet u het apparaat uiterst zorgvuldig behandelen.

Deze camera is zowel geschikt voor gebruik overdag als ’s nachts. De camera levert videobeelden in HD-resolutie en het uitgangssignaal is beschikbaar in HD TVI-formaat. Hiermee is het gebruik van conventionele coaxkabel voor de signaaloverdracht mogelijk. De camera dient voor de videobewaking in combinatie met een opnameapparaat. Het apparaat is voor het gebruik binnen en buiten ontworpen.

2. Inhoud van de levering

Buiten HD-TVI Vario Dome Veiligheidsinstructies

3. Kenmerken en functies

4K-resolutie: 3840 x 2160 @ 12.5 fps (HDCC78550) Overdracht via conventionele CCTV-infrastructuur (tot 500 meter via RG59-kabel) Motor Vario-lens 2.8 – 12 mm IR-leds voor nachtzicht DNR voor ruisvrije beelden True WDR-functie voor de vereffening van beeldcontrasten (120 dB) Weerbestendige camerabehuizing (IP67) On-screen-menu voor cameraconfiguratie (besturing via DVR via coaxkabel)60 Nederlands

4. Beschrijving van de camera

1 Cameramodule inclusief objectief 2 Infrarood-LED (2 stuks, links en rechts van lens) 3 Lichtsensor voor dag-/nachtomschakeling 4 Joystick voor de bediening van de schermmenu's (OSD) 5 Domekoepel 6 Installatieadapter voor opbouwmontage 7 Spanningsaansluiting (12 VDC / 24 VAC, 2-pins aansluiting, er hoeft geen rekening te worden gehouden met de polariteit) 8 HD TVI-video-uitgang (BNC, opdruk ‘TVI’) 9 Extra analoge video-uitgang voor servicedoeleinden (BNC, CVBS)

LET OP! Tijdens de montage moet de camera van de netspanning zijn losgekoppeld.

Gebruik de bijgevoegde boorsjabloon voor het boren van de bevestigingsgaten voor de installatieadapter. Voor een zijdelingse kabelgeleiding is in de installatieadapter een opening aangebracht. Bij kabelgeleiding aan de zijkant moet een kabelwartel worden gebruikt (M25x1.5). Gebruik voor de ondergrond geschikte pluggen, en bouten voor het vastzetten van de installatieadapter.

Verwijder daarna de camerakoepel van de cameramodule. Gebruik daarvoor de bijgeleverde steeksleutel. Om de installatie te vereenvoudigen is in de installatieadapter een kabel met ophangoog voor het bevestigen van de cameramodule beschikbaar. Voer nu de aansluitkabel door de installatieadapter in het plafond of door de opening aan de zijkant. Eventueel kan de verbinding met de installatiekabel in het binnenste van de installatieadapter worden uitgevoerd.

Plaats nu de cameramodule in de installatieadapter. Daarbij moet er rekening mee worden gehouden dat het geleidingsstuk en de geleidingskerf van installatieadapter en cameramodule op elkaar passen. Pas dan is de correcte positie van cameramodule bereikt. Draai nu de borgschroeven van de camera vast. Na het afstellen van de cameramodule plaatst u de camerakap en de camerakoepel. Zet daarna de camerakoepel vast.62 Nederlands 5.2. Camera uitlijnen De cameramodule kan in 3 assen ingesteld worden. 1: Kantelen 70° 2: Draaien 340° 3: Zwenken 320°

Het IR-bereik is sterk afhankelijk van omgevingsfactoren. Als de omgeving in het gezichtsveld van de camera slecht reflecterend is of als er zich geen object in het maximale belichtingsbereik bevindt, kan de helderheid van het videobeeld in de nacht te laag zijn. Dit heeft een slechte bruikbaarheid van het videobeeld tot gevolg. Bovendien moet er bij de installatie van de camera op worden gelet dat er zich in de directe omgeving van het gezichtsveld van de camera geen objecten bevinden (bijvoorbeeld dakgoot of muur). In dat geval kan het IR-licht reflecteren in deze objecten. Dat veroorzaakt ringvormige overgangen in de tegenovergestelde richting van het object. 5.3. Voeding

LET OP! Voordat u aan de installatie begint, controleert u of de voedingsspanning en de nominale spanning van de camera overeenkomen. De camera's worden gevoed met 12VDC- of 24VAC-voeding. De polariteit van de gelijkspanning hoeft niet in acht te worden genomen! 5.4. Videokabel aanbrengen Om het HD-TVI-videosignaal van de camera naar een recorder te sturen, moet een coaxkabel van het type RG59 met BNC-stekker (male, man) op de aansluiting met de opdruk ‘TVI’ worden aangesloten. De kabellengte tot het volgende apparaat mag niet langer zijn dan 500 meter (RG59). Op de analoge video-uitgang (opdruk ‘CVBS’) kan een coaxkabel van het type RG59 worden aangesloten. De kabellengte tot het volgende apparaat mag niet langer zijn dan 100 meter.

Voor een optimale kwaliteit van de overdracht van het HD TVI-signaal is het nodig dat de kabel op geen enkel punt geknikt, geklemd of in een te kleine radius wordt gelegd. (min. buigradius 6 cm). Als de kabel beschadigd of door het verouderingsproces poreus is geworden, kan dat ook gevolgen hebben voor de signaal- of beeldkwaliteit (bijvoorbeeld schaduwvorming om randen).

Nederlands 5.5. Installatie aan wandarm

1. Boor eerst de 4 gaten voor de bevestiging

van de wandarm in de muur.

2. Gebruik passende pluggen en schroeven

voor de bevestiging van de wandarm aan de muur.

3. Schroef de ronde adapterplaat op de

wandarm. Borg de adapter met de vastzetschroef aan de zijkant.

4. Bevestig de installatieadapter aan de

5. Leg alle kabels door de wandarm en sluit

deze correct op de cameramodule aan.

6. Nu kunt u de verdere stappen uitvoeren

die reeds eerder bij het punt montage zijn beschreven. Voor de installatie heeft u de bijpassende wandarm TVAC31320 nodig. Deze is niet bij levering van de camera inbegrepen.

5.6 Installatie in een zwevend plafond

U dient rekening te houden met onderstaande installatiegegevens: Inbouwdiepte (min.): 50 mm Diameter camera-inzetstuk: min. 145 mm (max. 152 mm) Diameter voor bevestigingen: 10 mm

1. Breng eerst op het gewenste punt een

opening van min. 145 mm tot max. 152 mm in het zwevende plafond aan.

2. Plak de boorsjabloon in het midden van de

opening in het plafond.

3. Boor 3 gaten van ca. 10 mm diameter op de

5. Schroef nu de 3 splitpennen van de

achterzijde op de 3 metrische schroeven.

6. Plaats de plafondinbouwring in de doorvoer

en de 3 splitpennen in de bevestigingsgaten, en schuif de splitpennen door de bevestigingsgaten. De uit elkaar gebogen splitpennen moeten de plafondinbouwring aan het plafond houden.

7. Draai nu de 3 bevestigingsschroeven vast

totdat de plafondinbouwring stevig en vlak afsluitend aan het plafond hangt.

8. Nu kan de cameramodule op dezelfde wijze

als bij de installatieadapter worden ingebouwd, en de koepel worden64 Nederlands aangebracht. Voor de installatie heeft u de bijpassende inbouwring TVAC31360 nodig. Deze is niet bij levering van de camera inbegrepen. De benodigde inbouwdiepte bedraagt min. 5 cm.65 Nederlands

6.1. Schermmenu (OSD) openen Het schermmenu (OSD, on-screen-display) van deze camera kan ofwel met de joystick in de camera of via de ABUS HD-TVI DVR worden geopend. Lees daarvoor de gebruikershandleiding van de ABUS HD- TVI DVR. 6.2. Beschrijving schermmenu (OSD) Door op de toets voor het OSD-menu Besturing te drukken opent u het OSD-schermmenu. Via dit schermmenu kunnen gedetailleerde instellingen worden aangepast.

Functie Beschrijving Video Format Instelling voor de videoresolutie Opties: 8 megapixels @ 15 beelden/s 8 megapixels @ 12.5 beelden/s 5 megapixels @ 20 beelden/s 4 megapixels @ 25 beelden/s 4 megapixels @ 30 beelden/s 2 megapixels @ 25 beelden/s 2 megapixels @ 30 beelden/s

Language Instelling van de taal waarin de schermmenu's worden weergegeven Momenteel is voor dit cameramodel alleen de menutaal Engels beschikbaar. Settings Uitgebreide camera-instellingen Druk op de ENTER-toets om het menu met de uitgebreide camera- instellingen op te roepen. Save&Exit Opslaan en verlaten van het menu66 Nederlands HOOFDMENU

Exposure In dit menupunt worden algemene belichtingsinstellingen aangepast, bijvoorbeeld of de camera hoge contrasten verwerken moet of dat de camera speciale instellingen voor nachtzicht nodig heeft. Functie Beschrijving Brightness (1~10): Instelling beeldhelderheid Exposure Mode Global: Algemene automatische belichtingsinstelling zonder WDR-functie BLC: Automatische belichtingsinstelling met tegenlichtcompensatie (Back Light Compensation). De BLC-functie verbetert de beeldweergave bij gemiddelde beeldcontrasten. WDR: Automatische belichtingsinstelling met WDR-functie (Wide Dynamic Range). De WDR-functie wordt gebruikt om de weergave van hoge beeldcontrasten te verbeteren. Deze functie beschikt bovendien over een 4-traps instelling voor de aanpassing aan de gegeven contrastverhoudingen. HLC: Deze functie reduceert overstraling rondom zeer lichte lichtbronnen. AGC Automatische versterkingsregeling. Hoe hoger de instelling, hoe helderder het videobeeld wordt weergegeven bij lage belichting, de beeldruis wordt echter ook hoger. Off: Gedeactiveerd Low: Laag Medium: Gemiddeld High: Hoog Slow shutter (Off~X4): Instelling van de lange belichtingstijd. Door een langere belichting van ieder afzonderlijk beeld verschijnt het daaruit resulterende beeld helderder. Dit heeft een lagere beeldfrequentie tot gevolg (hoe langer de belichtingstijd, hoe lager de beeldfrequentie) Off: gedeactiveerd X2/X4: Met factor x langere belichting Back Terug naar vorige menupagina Save&Exit Opslaan en verlaten van het menu67 Nederlands White Balance In dit menupunt worden instellingen voor de witbalans aangepast. Functie Beschrijving Auto Automatische witbalans Manual Handmatige witbalans R Gain: Versterkingsfactor voor het roodaandeel in het beeld B Gain: Versterkingsfactor voor het blauwaandeel in het beeld Back: Terug naar vorige menupagina Save&Exit: Opslaan en verlaten van het menu

DAY NIGHT In dit menupunt wordt de modus voor de dag-/nachtomschakeling ingesteld. Functie Beschrijving Auto Automatische activering/deactivering van de dag- of nachtmodus. De geïntegreerde lichtsensor stuurt de omschakeling afhankelijk van verlichtingssterkte. IR Light: On: IR-LED's in nachtmodus actief Off: IR-LED's in nachtmodus niet-actief Smart IR: Functies voor de reductie van overstraling van het IR-licht bij dichtbij gelegen objecten On: Functie actief Off: functie inactief D->N Threshold (1-9): Omschakeldrempel van dag- naar nachtmodus N->D Threshold (1-9): Omschakeldrempels van nacht- naar dagmodus Back: Terug naar vorige menupagina Color De camera blijft altijd in kleurenmodus staan. Het infrarood-draaifilter blijft altijd vóór het objectief en de IR-LED's zijn altijd uit. B&W De camera blijft altijd in zwart/wit-modus staan. Het zwenkfilter is permanent gescheiden van het objectief. De IR-LED’s worden automatisch door de lichtsensor in- en uitgeschakeld.

Video Settings In dit menupunt worden algemene beeldinstellingen zoals contrast of spiegeling van het videobeeld aangepast. Functie Beschrijving Contrast (0~10): Instellingen voor het beeldcontrast Sharpness (0~10): Met deze functie kan elektronisch de waarneming van de beeldscherpte worden gewijzigd. Saturation (0~10): Verzadiging van het videobeeld 3DNR (0~10): Instelling van de ruisonderdrukking. Hoe hoger de waarde, hoe meer ruis softwaretechnisch uit het68 Nederlands videobeeld wordt verwijderd.

Mirror Spiegeling van het videobeeld Off: Gedeactiveerd HV: Horizontale en verticale beeldspiegeling (standaard) V: Verticale beeldspiegeling H: Horizontale beeldspiegeling Defog (0-4): Functie voor de verbetering van de contrastweergave. Een hoge waarde verhoogt de beeldruis. RETURN Terug naar vorige menupagina

Factory Default (Reset) Functie Beschrijving Factory Default Resetten van alle camera-instellingen in het hoofdmenu op de fabrieksinstellingen Ok: Proces bevestigen Cancel: Proces onderbreken

Back Functie Beschrijving Back Terug naar vorige menupagina

Save&Exit Functie Beschrijving Save&Exit Opslaan van alle instellingen en verlaten van het OSD-menu69 Nederlands

7. Onderhoud en reiniging

7.1. Onderhoud Controleer regelmatig de technische veiligheid van het product, bijvoorbeeld beschadiging van de behuizing. Als aangenomen moet worden dat een veilig gebruik niet meer mogelijk is, moet het product buiten werking gesteld worden en beveiligd worden tegen onbedoeld gebruik. Er moet worden aangenomen dat een veilig gebruik niet meer mogelijk is, als het apparaat zichtbare beschadigingen heeft, het apparaat niet meer functioneert

Neem het volgende in acht: Het product is voor u onderhoudsvrij. Er bevinden zich voor u geen te controleren of te onderhouden componenten binnen in het product. Open het product dus nooit. 7.2. Reiniging Reinig het product met een schone, droge doek. Bij sterkere vervuiling kan de doek met een beetje lauw water bevochtigd worden.

Let op dat er geen vocht in het apparaat binnendringt. Gebruik geen chemische reinigingsmiddelen, omdat hierdoor het oppervlak van de behuizing en het beeldscherm beschadigd kunnen raken (verkleuringen).

Let op: De EU-richtlijn 2002/96/EG regelt de correcte terugname, behandeling en recycling van gebruikte elektronische apparaten. Dit symbool betekent dat in het belang van de milieubescherming het apparaat aan het einde van zijn levensduur conform de geldende wettelijke voorschriften en gescheiden van het huishoudelijk afval of het bedrijfsafval moet worden afgevoerd. Het af te danken apparaat kan via de officiële inzamelpunten in uw land worden afgevoerd. Volg de ter plaatse geldende voorschriften op bij de afvoer van materialen. Gedetailleerde informatie over het terugnemen krijgt u bij de lokale autoriteiten (ook in landen, die niet zijn aangesloten bij de Europese Unie). Door het gescheiden inzamelen en recyclen worden de natuurlijke hulpbronnen ontzien en wordt ervoor gezorgd dat bij de recycling van het product alle bepalingen voor de bescherming van gezondheid en milieu in acht genomen worden.70 Nederlands

9. Technische gegevens

De technische gegevens van de individuele camera's zijn beschikbaar op www.abus.com via de productzoekfunctie.

Het IR-bereik is sterk afhankelijk van omgevingsfactoren. Als de omgeving in het gezichtsveld van de camera slecht reflecterend is of als er zich geen object in het maximale belichtingsbereik bevindt, kan de helderheid van het videobeeld in de nacht te laag zijn. Dit heeft een slechte bruikbaarheid van het videobeeld tot gevolg. Bovendien moet er bij de installatie van de camera op worden gelet dat er zich in de directe omgeving van het gezichtsveld van de camera geen objecten bevinden (bijvoorbeeld dakgoot of muur). In dat geval kan het IR-licht reflecteren in deze objecten. Dat veroorzaakt ringvormige overgangen in de tegenovergestelde richting van het object.71
