BRUGSANVISNING HDCC78550 ABUS

Denne manual hører sammen med dette produkt. Den indeholder vigtig information som skal bruges under opsætning og efterfølgende ved service. Dette skal huskes også når produkter gives videre til anden part. Læs derfor denne manual grundigt igennem også for fremtiden. Indholdet kan ses med sideanvisninger kan findes i indekset på side 75.

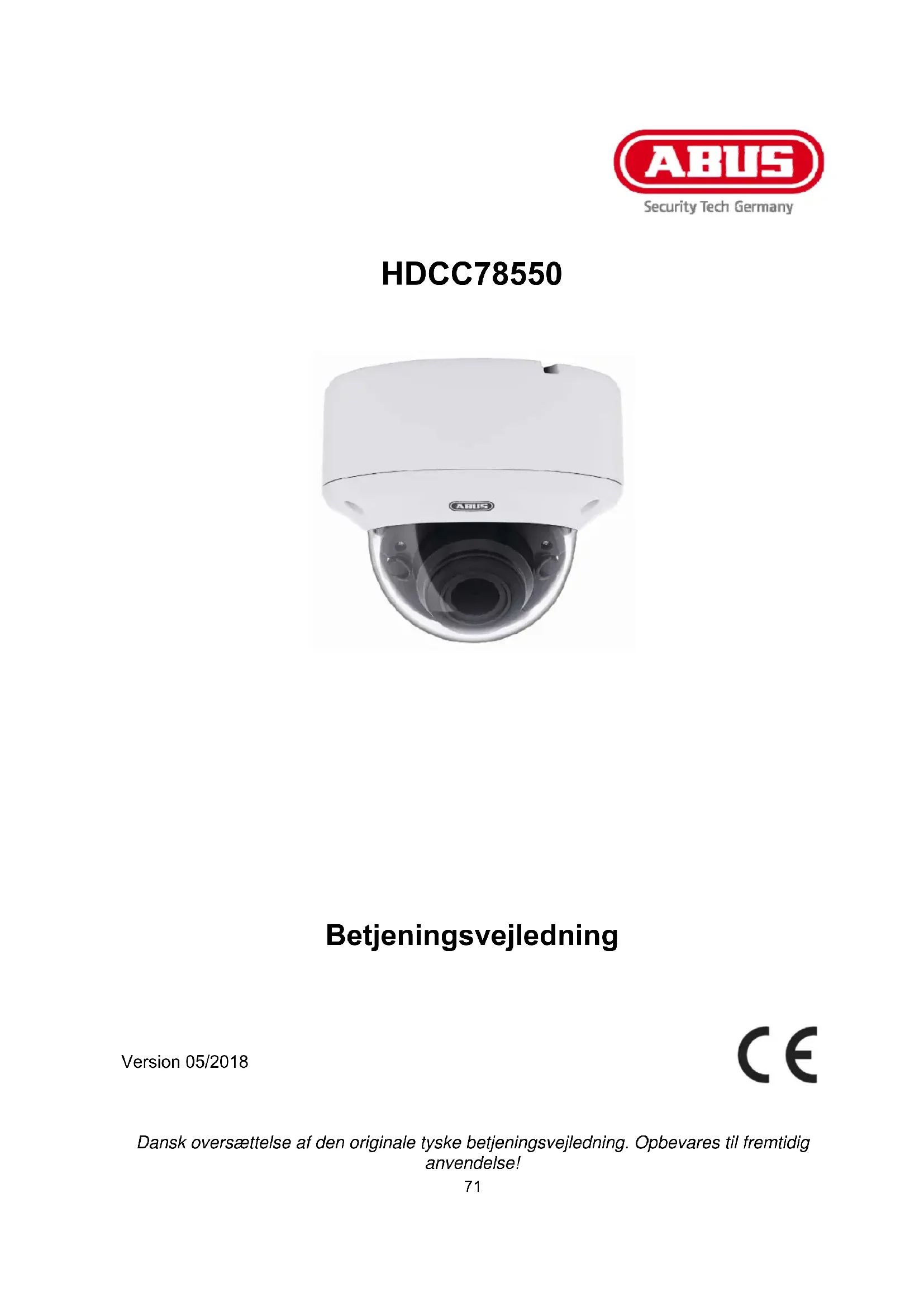

Betjeningsvejledning

Dansk oversættelse af den originale tyske betjeningsvejledning. Opbevares til fremtidig anvendelse!72 Dansk Indledning

Kære kunde Tak, fordi du har valgt at købe dette produkt. Udstyret opfylder kravene i følgende EU-direktiver: EMC-direktiv 2014/30/EU samt RoHS-direktiv 2011/65/EU. For at kunne bibeholde denne tilstand og sikre en ufarlig drift skal du som bruger følge denne betjeningsvejledning! Læs hele betjeningsvejledningen igennem før idriftsættelsen af produktet, og overhold alle betjenings- og sikkerhedshenvisninger! Alle indeholdte firmanavne og produktbetegnelser er varemærker, der tilhører den pågældende ejer. Alle rettigheder forbeholdes.

I tilfælde af spørgsmål bedes du henvende dig til din installatør eller forhandler!

Ansvarsfritagelse Denne betjeningsvejledning er udarbejdet meget omhyggeligt. Hvis du alligevel finder udeladelser eller unøjagtigheder, bedes du meddele os dette på adressen, der er anført på bagsiden af håndbogen. ABUS Security-Center GmbH & Co. KG påtager sig intet ansvar for tekniske og typografiske fejl og forbeholder sig retten til på ethvert tidspunkt uden forudgående varsel at ændre produktet og betjeningsvejledningerne. ABUS Security-Center er ikke ansvarlig for direkte og indirekte følgeskader, der opstår i forbindelse med dette produkts udstyr, funktion og anvendelse. Der gælder ingen garanti for indholdet i dette dokument.73 Dansk Symbolforklaring

Symbolet med lynet i trekanten anvendes, når der er fare for helbredet, f.eks. på grund af elektrisk stød. Et udråbstegn, der befinder sig i trekanten, gør opmærksom på vigtige henvisninger i betjeningsvejledningen, som ubetinget skal overholdes. Dette symbol vises, når du skal have særlige tips og henvisninger vedr. betjeningen.

Vigtige sikkerhedshenvisninger

Ved skader, der skyldes manglende overholdelse af denne betjeningsvejledning, bortfalder garantien. Vi påtager os intet ansvar for følgeskader! Vi påtager os intet ansvar i forbindelse med materielle skader og/eller personskader, der skyldes ukorrekt håndtering eller manglende overholdelse af sikkerhedshenvisningerne. I sådanne tilfælde bortfalder enhver form for garanti!

Kære kunde. Følgende sikkerheds- og farehenvisninger anvendes ikke kun til at beskytte dig, men også til at beskytte udstyret. Læs følgende punkter grundigt igennem: Der er ingen dele inde i produktet, der skal vedligeholdes. Derudover bortfalder godkendelsen (CE) og garantien/reklamationsretten, hvis produktet åbnes/skilles ad. Produktet kan blive beskadiget, hvis det falder ned fra selv en lav højde. Montér produktet, så udstyrets billedoptager ikke udsættes for direkte sollys. Vær opmærksom på monteringshenvisningerne i det pågældende kapitel i denne betjeningsvejledning. Udstyret er udviklet til anvendelse indendørs og udendørs (IP67). Undgå følgende ugunstige omgivelsesbetingelser ved drift: Væde eller for høj luftfugtighed Ekstrem kulde eller varme Direkte sollys Støv eller brændbare gasser, dampe eller opløsningsmidler Kraftige vibrationer Kraftige magnetfelter f.eks. i nærheden af maskiner eller højttalere. Kameraet må ikke installeres på ustabile flader. Generelle sikkerhedshenvisninger: Lad ikke emballage ligge og flyde! Plastikfolier/-poser, styropordele osv. kan blive til farligt legetøj for børn. Videoovervågningskameraet må af sikkerhedsmæssige årsager ikke komme i hænderne på små børn på grund af smådele, der kan sluges. Før ikke genstande gennem åbningerne ind i udstyrets indre Anvend kun det ekstraudstyr/de tilbehørsdele, der er anført af producenten. Tilslut ikke produkter, der ikke er kompatible. Overhold sikkerhedshenvisninger og betjeningsvejledninger for andet tilsluttet udstyr. Kontrollér udstyret for skader før idriftsættelsen. Tag ikke udstyret i drift, hvis det er beskadiget! Overhold grænserne for driftsspændingen, der er anført i de tekniske data. Højere spændinger kan ødelægge udstyret og bringe din sikkerhed i fare (elektrisk stød).74 Dansk Sikkerhedshenvisninger

1. Strømforsyning: Vær opmærksom på oplysningerne, der står på typeskiltet, hvad angår

forsyningsspænding og strømforbrug.

Undgå at overbelaste stikdåser, forlængerledninger og adaptere, da dette kan medføre brand eller elektrisk stød.

Rengør kun udstyret med en fugtig klud uden stærke rengøringsmidler. Udstyret skal i den forbindelse kobles fra nettet. Advarsler Før den første idriftsættelse skal alle sikkerheds- og betjeningshenvisninger læses!

1. Overhold følgende henvisninger for at undgå skader på netkabel og netstik:

2. Følg disse anvisninger. Hvis de ikke overholdes, kan det medføre elektrisk stød:

Undlad at åbne huset eller strømforsyningen. Stik ikke metalliske eller brandfarlige genstande ind i udstyrets indre. Anvend en overspændingsbeskyttelse for at undgå skader på grund af overspænding (f.eks. tordenvejr).

3. Afbryd defekt udstyr fra strømnettet med det samme, og informér forhandleren.

Sørg ved installation i et eksisterende videoovervågningsanlæg for, at alt udstyr er koblet fra net- og lavspændingsstrømkredsen.

Foretag ikke selv montering, installation og kabelføring, hvis du er i tvivl, men overlad det til en fagmand. Ukorrekt og uprofessionelt arbejde på strømnettet eller på husets installationer er ikke kun en fare for dig selv, men også for andre personer. Træk installationernes kabler, så net- og lavspændingskredse altid forløber adskilt og ikke er forbundet med hinanden på noget sted eller kan forbindes på grund af en defekt.

Udpakning Håndtér udstyret meget forsigtigt, når du pakker det ud.

Kameraet er egnet både til dag- og natfunktion. Det leverer videobilleder i HD-opløsning, og udgangssignalet findes i HD-TVI-format. Dermed er det muligt at bruge standardkoaksialkabler til signaloverførslen. Det anvendes til videoovervågning i forbindelse med optagelsesudstyr. Udstyret er udviklet til anvendelse indendørs og udendørs.

Udendørs HD-TVI Vario-dome Sikkerhedshenvisninger

Installationsværktøj Installationsadapter

3. Særlige kendetegn og funktioner

4K-opløsning: 3840 x 2160 @ 12.5 fps (HDCC78550) Overførsel via almindelig CCTV-infrastruktur (op til 500 meter via et RG59-kabel) Motor Vario-objektiv 2,8 - 12 mm IR-LED'er til natsigt DNR til støjfrie billeder True WDR-funktion til udligning af billedkontraster (120 dB) Vejrbeskyttet kamerahus (IP67) On-Screen-Menu til kamerakonfiguration (styring med DVR via koaksialkabel)77 Dansk

4. Beskrivelse af kameraet

1 Kameramodul inkl. objektiv 2 Infrarød LED (2 stk., til venstre og højre for objektivet) 3 Lyssensor til dag-/natskift 4 Joystick til styring af skærmmenuen (OSD) 5 Domekuppel 6 Installationsadapter til overflademontering 7 Spændingstilslutning (12 VDC / 24 VAC, 2-bens tilslutning, polariteten skal ikke overholdes) 8 HD-TVI-videoudgang (BNC, påtrykt "TVI") 9 Ekstra analog videoudgang til serviceformål (BNC, CVBS)

VIGTIGT! Under monteringen skal kameraet være afbrudt fra netspændingen.

Brug den vedlagte boreskabelon til at bore fastgørelseshullerne til installationsadapteren. Hvis kablet trækkes i siden, findes der en åbning på installationsadapteren. Hvis kablet skal trækkes i siden, skal der bruges en kabelforskruning (M25x1,5). Når installationsadapteren skal fastgøres, skal der bruge dyvler og skruer, der egner sig til underlaget.

Fjern derpå kamerakuplen fra kameramodulet. Anvend den medfølgende skruenøgle. For at gøre installationen lettere findes der en holde-wire med øje i installationsadapteren til at hænge kameramodulet på. Før tilslutningskablet gennem installationsadapteren enten ind i loftet eller gennem åbningen i siden. Forbindelsen til installationskablet kan eventuelt laves inde i installationsadapteren.

Sæt nu kameramodulet ind i installationsadapteren. Vær opmærksom på, at installationsadapterens centreringsring og føringskærv passer til kameramodulet. Først på det tidspunkt sidder kameramodulet i den rette position. Stram derefter kameramodulets fastgørelsesskruer. Når kameramodulet er indstillet, sættes kamerakappe og kamerakuppel på. Fastgør derpå kamerakuplen.79 Dansk 5.2. Justering af kameraet Kameramodulet kan indstilles i 3 akser. 1: Tilt 70° 2: Rotation 340° 3: Panorering 320°

IR-rækkevidden afhænger af omgivelserne. Hvis omgivelserne reflekteres dårligt i kameraets synsfelt, eller der ikke findes noget objekt inden for den maksimale belysningsrækkevidde, kan lysstyrken i videobilledet være for lav om natten. Dette betyder, at det kan være svært at bruge videobilledet. Når kameraet installeres, skal du desuden sikre, at der ikke er nogen genstande i umiddelbar nærhed (f.eks. tagrende eller mur) i kameraets synsfelt. Der kan i så fald forekomme refleksioner af IR-lyset fra disse genstande. Virkningerne i videobilledet vil være ringformede overblændinger i den modsatte retning af genstanden. 5.3. Strømforsyning

VIGTIGT! Før du begynder installationen, skal du sikre, at forsyningsspændingen og kameraets nominelle spænding stemmer overens. Kameraerne kræver en 12 VDC eller 24 VAC spændingsforsyning. Jævnspændingens polaritet skal ikke overholdes! 5.4. Placering af videokablet For at overføre kameraets HD-TVI-videosignal til en optager skal der tilsluttes et koaksialkabel af typen RG59 med et BNC-stik (hanstik) til tilslutningen, hvor der er påtrykt "TVI". Kabellængden til det næste udstyr må ikke overstige 500 meter (RG59). Ved den analoge videoudgang (påtrykt "CVBS") kan der tilsluttes et koaksialkabel af typen RG59. Kabellængden til det næste udstyr må ikke overstige 100 meter.

For at sikre at overførslen af HD-TVI-signalet har en optimal kvalitet, må kablet ikke knækkes, klemmes eller lægges i en for lav radius (min. bøjeradius 6 cm). Hvis kablet er beskadiget eller er blevet porøst på grund af alder, kan dette ligeledes påvirke signal- og billedkvalitet (f.eks. skyggedannelse ved kanter).

Dansk 5.5. Installation på vægbeslaget

1. Bor først de 4 huller til at fastgøre

vægbeslaget på væggen.

2. Brug passende dyvler og skruer til at

fastgøre vægbeslaget på væggen.

3. Skru den runde adapterplade på

vægbeslaget. Adapteren skal sikres med fastgørelsesskrue på siden.

4. Fastgør installationsadapteren på

5. Træk alle kabler gennem vægbeslaget, og

tilslut dem korrekt til kameramodulet.

6. Nu kan du udføre yderligere skridt som

tidligere beskrevet i punktet Montering. Til installationen er der brug for det passende vægbeslag TVAC31320. Det følger ikke med kameraet.

5.6 Installation i forsænket loft

Tag hensyn til følgende installationsdata: Monteringsdybde (min.): 50 mm Diameter kameraindsats: min. 145 mm (maks. 152 mm) Beslagenes diameter: 10 mm

1. Lav først en åbning på min 145 mm til maks.

152 mm i det forsænkede loft.

2. Lim boreskabelonen midt på åbningen

skruer ind i de 3 yderste fastgørelseshuller i loftmonteringsringen.

6. Før loftmonteringsringen ind i gennem-

føringen og de 3 ekspansions-klemmer ind i fastgørelseshullerne, og skub ekspansionsklemmerne gennem fastgørelseshullerne. De udvidede klemmer skal nu holde loftmonteringsringen på væggen.

7. Fastgør nu de 3 fastgørelsesskruer, indtil

loftmonteringsringen hænger fast og slutter plant ind til loftet.

8. Nu kan kameramodulet monteres og

justeres i installationsadapteren analogt til monteringen, og kuplen kan sættes på. Til installationen er der brug for den81 Dansk passende monteringsring TVAC31360. Det følger ikke med kameraet. Den nødvendige monteringsdybde er min. 5 cm.82 Dansk

6.1. Åbning af skærmmenuen (OSD) Skærmmenuen (OSD, On-Screen-Display) på dette kamera kan enten åbnes med joysticket i kameraet eller via ABUS HD-TVI DVR. Læs i denne forbindelse betjeningsvejledningen til ABUS HD-TVI DVR. 6.2. Beskrivelse af skærmmenuen (OSD) Hvis du trykker på tasten til OSD-styringen, åbnes OSD-skærmmenuen. Der kan foretages detaljerede indstillinger via denne skærmmenu.

Exposure I dette menupunkt foretages de generelle belysningsindstillinger, f.eks. om kameraet skal bearbejde store kontraster, eller om det har brug for specielle indstillinger til natsigt. Funktion Beskrivelse Brightness (1~10): Indstilling af billedets lysstyrke Exposure Mode Global: Generel automatisk belysningsindstilling uden WDR- funktion BLC: Automatisk belysningsindstilling med modlyskompensation (Back Light Compensation). BLC-funktionen forbedrer billedvisningen ved mellemstore billedkontraster. WDR: Automatisk belysningsindstilling med WDR-funktion (Wide Dynamic Range). WDR-funktionen bruges til en bedre visning af store billedkontraster. Denne funktion har desuden en 4-trins indstilling til tilpasning efter de aktuelle kontrastforhold. HLC: Denne funktion reducerer overeksponering rundt om meget lyse lyskilder. AGC Automatisk forstærkerregulering. Jo højere indstilling, jo lysere bliver videobilledet ved dårlige belysningsforhold, men jo mere billedstøj vil der også være. Off: Deaktiveret Low: Lav Medium: Mellem High: Høj Slow shutter (Off~X4): Indstilling af langtidsbelysningen. Hvis hvert enkelt billede belyses længere, vises det deraf følgende billede lysere. Dette medfører en reduktion af billedhastigheden (jo længere belysning, jo lavere er billedhastigheden) Off: deaktiveret X2/X4: Længere belysning med faktor x Back Tilbage til forrige menuside Save&Exit Henter og forlader menuen84 Dansk White Balance I dette menupunkt foretages indstillinger for hvidbalancen. Funktion Beskrivelse Auto Automatisk hvidbalance Manual Manuel hvidbalance R Gain: Forstærkningsfaktoren for de røde toner i billedet B Gain: Forstærkningsfaktoren for de blå toner i billedet Back: Tilbage til forrige menuside Save&Exit: Henter og forlader menuen

DAY NIGHT I dette menupunkt foretages indstillinger for dag-/natskift. Funktion Beskrivelse Auto Automatisk aktivering/deaktivering af dag- eller nattilstand. Den integrerede lyssensor styrer skiftet afhængigt af belysningsstyrken. IR Light: On: IR LED'er aktiveret i nattilstand Off: IR LED'er deaktiveret i nattilstand Smart IR: Funktion til reduktion af overeksponering af IR- lyset ved nære objekter On: Funktion aktiv Off: Funktion inaktiv D->N Threshold (1-9): Omstillingstærsklen fra dag- til natmodus N->D Threshold (1-9): Omstillingstærsklen fra nat- til dagmodus Back: Tilbage til forrige menuside Color Kameraet står hele tiden i farvetilstand. Det infrarøde drejefilter er permanent foran objektivet, og IR LED'erne er permanent fra. B&W Kameraet står hele tiden i sort/hvid-tilstand. Det infrarøde drejefilter er fjernet permanent fra objektivet. IR LED'erne aktiveres eller deaktiveres automatisk ved hjælp af lyssensoren.

Video Settings I dette menupunkt foretages de generelle billedindstillinger som f.eks. kontrast eller spejlvending af videobilledet. Funktion Beskrivelse Contrast (0~10): Indstilling af billedkontrasten Sharpness (0~10): Med denne funktion kan billedets skarphed ændres elektronisk. Saturation (0~10): Mætning af videobilledet 3DNR (0~10): Indstilling af støjundertrykkelsesfunktionen. Jo højere den indstillede værdi er, jo mere støj fjernes der softwareteknisk fra videobilledet.85 Dansk Mirror Spejling af videobilledet Off: Deaktiveret HV: Horisontal og vertikal billedspejling (standard) V: Vertikal billedspejling H: Horisontal billedspejling Defog (0-4): Funktion til forbedring af kontrastvisningen. En høj værdi forøger billedstøjen. RETURN Tilbage til forrige menuside

Back Funktion Beskrivelse Back Tilbage til forrige menuside

7.1. Vedligeholdelse Kontrollér regelmæssigt produktets tekniske sikkerhed, f.eks. beskadigelse af huset. Hvis det antages, at drift ikke længere er mulig uden farer, skal produktet tages ud af drift og sikres mod utilsigtet drift. Det må antages, at drift ikke længere er mulig uden fare, hvis udstyret har synlige skader Udstyret ikke længere fungerer

Vær opmærksom på følgende: Produktet er vedligeholdelsesfrit for dig. Der er ingen dele inde i produktet, som du skal kontrollere eller vedligeholde: åbn det aldrig. 7.2. Rengøring Rengør produktet med en ren, tør klud. Ved kraftigere tilsmudsninger kan kluden fugtes let med lunkent vand.

Sørg for, at der ikke kommer væsker ind i udstyret. Anvend ikke kemiske rengøringsmidler, da disse kan føre til, at husets overflade og skærmen bliver beskadiget (misfarvninger).

Vigtigt: EU-direktiv 2002/96/EF regulerer den korrekte tilbagetagning, behandling og anvendelse af brugte elektronikapparater. Dette symbol betyder, at med henblik på miljøbeskyttelse skal udstyret efter sin levetid bortskaffes i overensstemmelse med de gældende lovmæssige forskrifter og adskilt fra husholdningsaffald og erhvervsaffald. Bortskaffelsen af det brugte udstyr kan foretages på de respektive officielle indsamlingssteder. Følg de lokale forskrifter, når materialerne bortskaffes. Yderligere detaljer om tilbagetagningen (også for lande uden for EU) får du hos dine lokale myndigheder. Ved hjælp af separat indsamling og genanvendelse skånes de naturlige ressourcer, og det sikres, at alle bestemmelser vedrørende beskyttelse af sundhed og miljø overholdes ved genanvendelse af produktet.87 Dansk

IR-rækkevidden afhænger af omgivelserne. Hvis omgivelserne reflekteres dårligt i kameraets synsfelt, eller der ikke findes noget objekt inden for den maksimale belysningsrækkevidde, kan lysstyrken i videobilledet være for lav om natten. Dette betyder, at det kan være svært at bruge videobilledet. Når kameraet installeres, skal du desuden sikre, at der ikke er nogen genstande i umiddelbar nærhed (f.eks. tagrende eller mur) i kameraets synsfelt. Der kan i så fald forekomme refleksioner af IR-lyset fra disse genstande. Virkningerne i videobilledet vil være ringformede overblændinger i den modsatte retning af genstanden.88
