GEBRUIKSAANWIJZING TVIP44510 ABUS

Deze gebruiksaanwijzing hoort bij dit product. Er staan belagrijke aanwijzingen in betreffende de ingebruikname en gebruik, ook als u dit product doorgeeft aan derden. Bewaar deze hendleiding zorgvuldig, zodat u deze later nog eens kunt nalezen! U vindt een opsomming van de inhoud in de inhoudsopgave met aanduiding van de paginanummers op pagina 174.3

Gebruikershandleiding Software

Nederlandse vertaling van de originele Duitse handleiding. Bewaren voor toekomstig gebruik!169 Inleiding

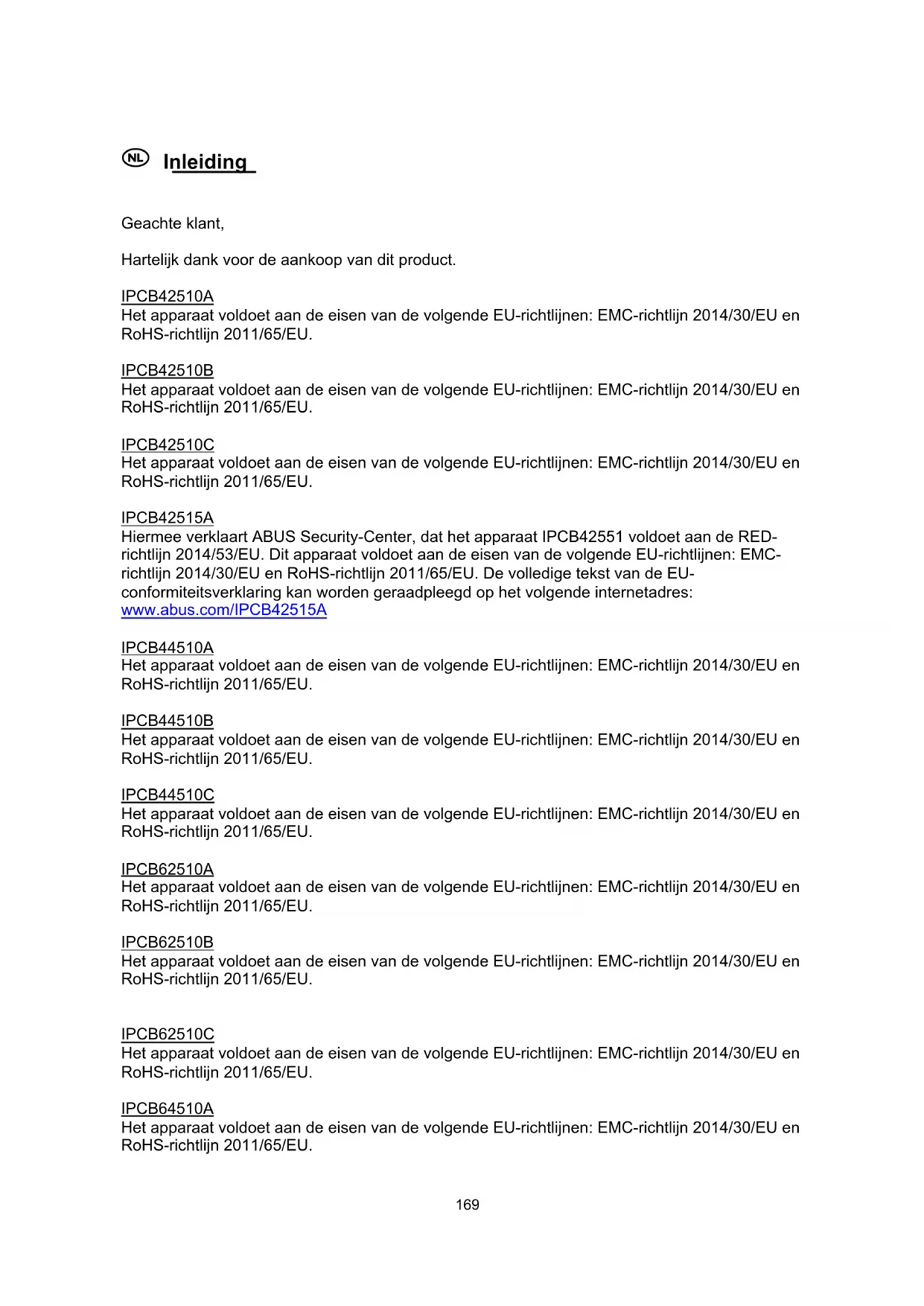

Geachte klant, Hartelijk dank voor de aankoop van dit product. IPCB42510A Het apparaat voldoet aan de eisen van de volgende EU-richtlijnen: EMC-richtlijn 2014/30/EU en RoHS-richtlijn 2011/65/EU. IPCB42510B Het apparaat voldoet aan de eisen van de volgende EU-richtlijnen: EMC-richtlijn 2014/30/EU en RoHS-richtlijn 2011/65/EU. IPCB42510C Het apparaat voldoet aan de eisen van de volgende EU-richtlijnen: EMC-richtlijn 2014/30/EU en RoHS-richtlijn 2011/65/EU. IPCB42515A Hiermee verklaart ABUS Security-Center, dat het apparaat IPCB42551 voldoet aan de RED- richtlijn 2014/53/EU. Dit apparaat voldoet aan de eisen van de volgende EU-richtlijnen: EMC- richtlijn 2014/30/EU en RoHS-richtlijn 2011/65/EU. De volledige tekst van de EU- conformiteitsverklaring kan worden geraadpleegd op het volgende internetadres: www.abus.com/IPCB42515A IPCB44510A Het apparaat voldoet aan de eisen van de volgende EU-richtlijnen: EMC-richtlijn 2014/30/EU en RoHS-richtlijn 2011/65/EU. IPCB44510B Het apparaat voldoet aan de eisen van de volgende EU-richtlijnen: EMC-richtlijn 2014/30/EU en RoHS-richtlijn 2011/65/EU. IPCB44510C Het apparaat voldoet aan de eisen van de volgende EU-richtlijnen: EMC-richtlijn 2014/30/EU en RoHS-richtlijn 2011/65/EU. IPCB62510A Het apparaat voldoet aan de eisen van de volgende EU-richtlijnen: EMC-richtlijn 2014/30/EU en RoHS-richtlijn 2011/65/EU. IPCB62510B Het apparaat voldoet aan de eisen van de volgende EU-richtlijnen: EMC-richtlijn 2014/30/EU en RoHS-richtlijn 2011/65/EU.

IPCB62510C Het apparaat voldoet aan de eisen van de volgende EU-richtlijnen: EMC-richtlijn 2014/30/EU en RoHS-richtlijn 2011/65/EU. IPCB64510A Het apparaat voldoet aan de eisen van de volgende EU-richtlijnen: EMC-richtlijn 2014/30/EU en RoHS-richtlijn 2011/65/EU.170 IPCB64510B Het apparaat voldoet aan de eisen van de volgende EU-richtlijnen: EMC-richtlijn 2014/30/EU en RoHS-richtlijn 2011/65/EU. IPCB64510C Het apparaat voldoet aan de eisen van de volgende EU-richtlijnen: EMC-richtlijn 2014/30/EU en RoHS-richtlijn 2011/65/EU. IPCB68510A Het apparaat voldoet aan de eisen van de volgende EU-richtlijnen: EMC-richtlijn 2014/30/EU en RoHS-richtlijn 2011/65/EU. IPCB68510B Het apparaat voldoet aan de eisen van de volgende EU-richtlijnen: EMC-richtlijn 2014/30/EU en RoHS-richtlijn 2011/65/EU. IPCB68510C Het apparaat voldoet aan de eisen van de volgende EU-richtlijnen: EMC-richtlijn 2014/30/EU en RoHS-richtlijn 2011/65/EU. IPCB62515A Het apparaat voldoet aan de eisen van de volgende EU-richtlijnen: EMC-richtlijn 2014/30/EU en RoHS-richtlijn 2011/65/EU. IPCB64515B Het apparaat voldoet aan de eisen van de volgende EU-richtlijnen: EMC-richtlijn 2014/30/EU en RoHS-richtlijn 2011/65/EU. IPCB68515A Het apparaat voldoet aan de eisen van de volgende EU-richtlijnen: EMC-richtlijn 2014/30/EU en RoHS-richtlijn 2011/65/EU. IPCB72515A Het apparaat voldoet aan de eisen van de volgende EU-richtlijnen: EMC-richtlijn 2014/30/EU en RoHS-richtlijn 2011/65/EU. IPCB74515B Het apparaat voldoet aan de eisen van de volgende EU-richtlijnen: EMC-richtlijn 2014/30/EU en RoHS-richtlijn 2011/65/EU. IPCB78515A Het apparaat voldoet aan de eisen van de volgende EU-richtlijnen: EMC-richtlijn 2014/30/EU en RoHS-richtlijn 2011/65/EU. IPCB74615B Het apparaat voldoet aan de eisen van de volgende EU-richtlijnen: EMC-richtlijn 2014/30/EU en RoHS-richtlijn 2011/65/EU. IPCB78615A Het apparaat voldoet aan de eisen van de volgende EU-richtlijnen: EMC-richtlijn 2014/30/EU en RoHS-richtlijn 2011/65/EU. TVIP44510 Het apparaat voldoet aan de eisen van de volgende EU-richtlijnen: EMC-richtlijn 2014/30/EU en RoHS-richtlijn 2011/65/EU.171 TVIP48510 Het apparaat voldoet aan de eisen van de volgende EU-richtlijnen: EMC-richtlijn 2014/30/EU en RoHS-richtlijn 2011/65/EU. TVIP64510 Het apparaat voldoet aan de eisen van de volgende EU-richtlijnen: EMC-richtlijn 2014/30/EU en RoHS-richtlijn 2011/65/EU. TVIP68510 Het apparaat voldoet aan de eisen van de volgende EU-richtlijnen: EMC-richtlijn 2014/30/EU en RoHS-richtlijn 2011/65/EU.172 Om deze toestand te behouden en een veilig gebruik te garanderen, dient u als gebruiker deze gebruikershandleiding in acht te nemen! Lees de complete gebruikershandleiding door voordat u het product in gebruik neemt. Neem alle gebruiks- en veiligheidsinstructies in acht! Alle genoemde bedrijfs- en productnamen zijn handelsmerken van de betreffende eigenaren. Alle rechten voorbehouden.

Neem bij vragen contact op met uw installateur of speciaalzaak!

Uitsluiting van aansprakelijkheid Deze gebruikershandleiding is met grote zorgvuldigheid opgesteld. Mocht u toch omissies of onnauwkeurigheden ontdekken, informeer ons dan hierover. ABUS Security-Center GmbH & Co. KG aanvaardt geen aansprakelijkheid voor technische en typografische fouten en behoudt zich het recht voor te allen tijde, zonder aankondiging vooraf, wijzigingen aan het product en in de gebruikershandleidingen aan te brengen. ABUS Security-Center is niet aansprakelijk of verantwoordelijk voor directe en indirecte gevolgschade die in verband met de uitrusting, de prestatie en het gebruik van dit product ontstaan. Voor de inhoud van dit document wordt geen enkele garantie gegeven.173 Belangrijke veiligheidsinstructies

Bij schade die door het niet in acht nemen van deze gebruikershandleiding wordt veroorzaakt, vervalt het recht op garantie. We kunnen niet aansprakelijk worden gesteld voor gevolgschade!

Wij aanvaarden geen aansprakelijkheid voor materiële schade of letselschade, die door onjuist gebruik of het niet in acht nemen van de veiligheidsinstructies is veroorzaakt. In deze gevallen vervalt iedere aanspraak op garantie!

Geachte klant, De volgende veiligheids- en gevareninstructies dienen niet alleen ter bescherming van uw gezondheid, maar zijn ook bedoeld voor de bescherming van het apparaat. Lees de volgende punten aandachtig door: In het product bevinden zich geen onderdelen die onderhoud vereisen. Bovendien vervalt door het openen/demonteren de vergunning (CE) en de garantie/vrijwaring. Het product kan al beschadigd raken door een val van slechts geringe hoogte. Vermijd bij gebruik de volgende ongunstige omgevingsomstandigheden: Vocht of te hoge luchtvochtigheid Extreme kou of hitte Direct zonlicht Stof of brandbare gassen, dampen of oplosmiddelen Sterke trillingen Sterke magneetvelden, bijvoorbeeld in de buurt van machines of luidsprekers De camera mag niet op onstabiele oppervlakken worden geïnstalleerd. Algemene veiligheidsinstructies: Laat het verpakkingsmateriaal niet onbeheerd achter! Plastic folie, plastic zakjes, stukken piepschuim e.d. kunnen gevaarlijk speelgoed zijn voor kinderen. De videobewakingscamera bevat kleine onderdelen die ingeslikt kunnen worden. Houd het apparaat daarom om veiligheidsredenen uit de buurt van kinderen. Steek geen voorwerpen door de openingen in het apparaat Gebruik alleen de hulpapparaten/hulpstukken die door de fabrikant zijn aangegeven. Sluit geen producten aan die niet compatibel zijn. Neem de veiligheidsinstructies en gebruikershandleidingen van de overige aangesloten apparaten in acht. Controleer het apparaat voor de ingebruikneming op beschadigingen. Mocht u beschadigingen ontdekken, neem het apparaat dan niet in gebruik! Houdt u zich aan de bedrijfsspanningsgrenzen die in de technische gegevens staan vermeld. Hogere spanningen kunnen het apparaat beschadigen en uw veiligheid in gevaar brengen (elektrische schok).

Zorg er bij installatie in een bestaande videobewakingsinstallatie voor dat alle apparaten gescheiden zijn van net- en laagspanningsstroomkring. In geval van twijfel dient u de montage, installatie en bedrading niet zelf uit te voeren, maar aan een specialist over te laten. Ondeskundige en amateuristische werkzaamheden aan het elektriciteitsnet of aan de huisinstallaties zijn niet alleen gevaarlijk voor uzelf, maar ook voor anderen. Sluit de installaties zo op het kabelnet aan dat net- en laagspanningsstroomkringen altijd gescheiden bedraad en op geen enkele plaats met elkaar verbonden zijn of door een defect met elkaar verbonden kunnen raken.174 Inhoudsopgave 1. BEOOGD GEBRUIK ....................................................................................................... 176

Deze camera is bestemd voor videobewaking binnen en buiten (afhankelijk van het model) in combinatie met een opnameapparaat of een geschikt weergave-apparaat (bijvoorbeeld een pc). Een ander gebruik dan hierboven beschreven kan tot beschadiging van het product leiden. Daarnaast bestaan er andere gevaren. Elk ander gebruik geldt als niet-beoogd en leidt tot het verlies van de garantie; elke aansprakelijkheid wordt uitgesloten. Dit geldt ook als er verbouwingen en/of veranderingen aan het product uitgevoerd zijn. Lees de gebruikershandleiding helemaal en aandachtig door, voordat u het product in gebruik neemt. In de gebruiksaanwijzing staat belangrijke informatie voor montage en bediening.

2. Verklaring van symbolen

Het symbool met de bliksemschicht in de driehoek wordt gebruikt als er gevaar voor de gezondheid, bijvoorbeeld door een elektrische schok. Een driehoek met uitroepteken wijst op belangrijke instructies in deze gebruikershandleiding die altijd in acht genomen moeten worden. Dit symbool wijst op bijzondere tips en instructies over de bediening.

Deze gebruikershandleiding beschrijft de softwarefuncties van de browserinterface van de camera. Informatie over de hardware-installatie van de camera vindt u in de handleiding of indien voorhanden in de hardware-installatiehandleiding. De gebruikershandleidingen zijn in diverse talen beschikbaar als pdf-document op www.abus.com. U vindt de benodigde handleiding via de productfinder.177

3. Kenmerken en functies

Het effectieve IR-bereik is afhankelijk van de locatie. Licht absorberende oppervlakken of objecten die geen IR-licht reflecteren in het zicht reduceren het IR-bereik of geven een te donker videobeeld. Bovendien kunnen reflecterende objecten in de directe omgeving van de camera (dakgoot, muur

storende reflecties van IR-licht in het beeld veroorzaken.178

4. Eerste ingebruikneming

4.1 ABUS IP Installer gebruiken om camera's te zoeken

Installeer en start de ABUS IP Installer die beschikbaar op de ABUS-website www.abus.com bij het betreffende product. De IP-camera zou nu in de keuzelijst moeten verschijnen, eventueel nog niet met het bij het doelnetwerk passend IP-adres. Als eerste moet de camera worden geactiveerd, d.w.z. er moet een veilig wachtwoord aan de hoofdgebruiker "installer" worden toegewezen. Een veilig wachtwoord moet minimaal voldoen aan de onderstaande eisen: - 8-16 tekens - Geldende tekens: Cijfers, kleine letters, hoofdletters, speciale tekens (! $ % & / ( ) = ? + -) - 2 verschillende soorten tekens moeten worden gebruikt Het eerste wachtwoord kan ook via de webbrowser worden toegewezen. De IP-instellingen van de camera kunnen met de IP Installer worden gewijzigd. De taalinstelling van de camera kan eveneens met de ABUS IP Installer worden gewijzigd.

Er moet rekening mee worden gehouden dat de taal voor de startpagina van de camera automatisch afhankelijk van de taalinstelling in het besturingssysteem wordt ingesteld. Als deze taal in de camera niet beschikbaar is, wordt de sta

tpagina in het Engels weergegeven. Met de knop "Browser" kan een eerder geselecteerde camera direct in de internetbrowser worden geopend (als standaardbrowser wordt de onder Windows ingestelde browser gebruikt).179

4.2 Toegang tot de netwerkcamera via webbrowser

Voer het IP-adres van de camera in de adresbalk van uw browser in (in de Internet Explorer moet bij een gewijzigde http-poort ook "http://" vóór het IP-adres worden ingevoerd.

4.3 Toewijzing van het eerste wachtwoord

Om IT-veiligheidsredenen is een veilig wachtwoord met kleine letters, hoofdletters, cijfers en speciale tekens vereist. Af fabriek is geen wachtwoord toegewezen. Bij het eerste gebruik van de camera moet een wachtwoord worden gekozen. Dit kan in de ABUS IP-Installer (knop "Activeren") of op de website worden gedaan. Een veilig wachtwoord moet minimaal voldoen aan de onderstaande eisen: - 8-16 tekens - Geldende tekens: Cijfers, kleine letters, hoofdletters, speciale tekens (! $ % & / ( ) = ? + -) - 2 verschillende soorten tekens moeten worden gebruikt180

4.4 Algemene instructies voor gebruik van de instelpagina's

Functie-element Beschrijving Aangepaste instellingen op de pagina opslaan. Er moet rekening mee worden gehouden, dat de instellingen alleen door het indrukken van de knop voor het opslaan worden toegepast. Functie ingeschakeld Functie uitgeschakeld Lijstkeuze Invoerveld Schuifregelaar

Internet Explorer Voor het weergeven van video's in de Internet Explorer wordt een zogenaamd ActiveX-plug-in gebruikt. Deze plug-in moet in de browser worden geïnstalleerd. Direct na de invoer van gebruikersnaam en wachtwoord wordt u gevraagd om deze plug-in te installeren.

Als de installatie van de ActiveX-plug-in in de Internet Explorer wordt geblokkeerd, is het nodig om de veiligheidsinstellingen voor de installatie / initialisatie van ActiveX te verlagen. Mozilla Firefox / Google Chrome / Microsoft Edge Voor de videoweergave in deze browsers wordt een compatibel formaat gebruikt. Daarbij kan om resourcetechnische redenen alleen de tweede videostream worden weergegeven (max. 640x360 pixel). Bovendien is een lokale weergave van de videodata vanaf de interne microSD-kaart/NAS niet mogelijk. Daarbij kunnen beeldparameters, detectoren en privézones worden ingesteld. Het updaten van de camerafirmware is in deze browsers niet mogelijk.181

4.6 Startpagina (inlogpagina)

Na invoer van het IP-adres in de adresbalk van de browser en het openen van de pagina verschijnt de startpagina in de voor de Internet Explorer ingestelde taal (Windows-instelling). Voor de gebruikersaccounts (installer, master of user) kan de taal individueel worden ingesteld. Zo kunnen voor de "installer" de instellingpagina's in het Engels worden weergegeven en de "master"-webpagina’s in het Duits. De volgende talen worden ondersteund: Duits, Engels, Frans, Nederlands, Deens. Als een taal niet wordt ondersteund, wordt de startpagina in het Engels weergegeven.182

4.7 Gebruikersaccounts en wachtwoorden

Overzicht gebruikerstypen met de aanduidingen van de gebruikersnaam, de standaard- wachtwoorden en de bijbehorende rechten: Gebruikerstype Gebruikersnaam Standaard

wachtwoord Rechten INSTALLER

(voor toegang via webbrowser, mobiele app of opnameapparaat) installer <wordt verstrekt en kan worden gewijzigd door installer> Videoweergave via webbrowser Direct beeld Lokale video-opname op pc Microfoon/luidspreker besturen (optioneel) Volledig scherm in browser Zoom/focusinstelling (indien aanwezig) Systeemoverzicht Beeldinstellingen Videostream-kwaliteitsinstellingen Dag/nachtomschakeling Maskeren van privé-zones Instellingen IP-adres Netwerk-protocolinstellingen Instellingen voor verbindingspoort DDNS-instellingen HTTPS-instellingen SMTP-instellingen Tekstweergave Datum/tijd Export/import/herstellen Firmware-update/herstart Logbestand Instellingen voor bewegingsdetectie Alarmbeheer (e-mail/schakeluitgang) Audioparameters (optioneel) Weergave van opnames uit het interne geheugen (alleen IE11) MASTER <wordt verstrekt en kan worden gewijzigd door installer> <wordt verstrekt en kan worden gewijzigd door installer> Videoweergave via webbrowser Direct beeld Lokale video-opname op pc Microfoon/luidspreker besturen (optioneel) Volledig scherm in browser Weergave van opnames uit het interne geheugen (alleen IE11) USER <wordt verstrekt en kan worden gewijzigd door installer> <wordt verstrekt en kan worden gewijzigd door installer> Videoweergave via webbrowser Direct beeld Lokale video-opname op pc Microfoon/luidspreker besturen (optioneel) Volledig scherm in browser183

4.8 Integratie van camera in ABUS NVR

Om de camera in ABUS NVR te integreren heeft u de volgende gegevens nodig: IP-adres/domeinnaam Serverpoort (standaard 8000) Gebruikersnaam: installer Wachtwoord: <Wachtwoord> (wordt verstrekt en kan worden gewijzigd door INSTALLER)

4.9 Integratie van camera in ABUS NVR

Om de camera in IPCam te integreren heeft u de volgende gegevens nodig: IP-adres/domeinnaam http-poort (standaard 80) trsp-poort (standaard 554) Gebruikersnaam: installer Wachtwoord: <Wachtwoord> (wordt verstrekt en kan worden gewijzigd door INSTALLER)184

5. Gebruikersmenu "User"

Knop/weergave op beeldscherpte Functie Afbeeldingsfunctie Deze functie slaat een afbeelding van de videostream op in JPEG- formaat. De afbeelding wordt in de volgende map opgeslagen:

(Voor de opslagplaats zie de lokale configuratie) Videofunctie

Deze functie slaat een video van de videostream op in AVI-formaat. De video wordt in de volgende map opgeslagen:

(Voor de opslagplaats zie de lokale configuratie) Mute-schakeling microfoon (indien beschikbaar) Met deze knop kan de microfoon van een camera of de microfoon in de optionele audio-ingang worden gedeactiveerd. Mute-schakeling luidspreker (indien beschikbaar) Met deze knop kan de luidspreker in de optionele audio-ingang worden gedeactiveerd. Volledig scherm Videobeeld op de monitor op volledig scherm schakelen (dubbelklik op videobeeld is eveneens mogelijk). Het volledig scherm kan door nog een keer op het videobeeld te dubbelklikken of door het indrukken van de ESC-toets worden verlaten. Digitale zoom: activeer deze knop en markeer met de linkermuisknop een rechthoek in het videogedeelte. Om de digitale zoom te deactiveren, drukt u nog een keer op de linkermuistoets. Gebruiker afmelden. Daarna wordt weer de inlogpagina weergegeven.185

6. Weergave en configuratiemenu gebruiker "master"

Knop/weergave op beeldscherpte Functie Afbeeldingsfunctie Deze functie slaat een afbeelding van de videostream op in JPEG-formaat

plaats zie de lokale confi

Deze functie slaat een video van de videostream op in AVI-formaat (voor de opsla

plaats zie de lokale confi

Mute-schakeling microfoon (indien beschikbaar) Met deze knop kan de microfoon van een camera of de microfoon in de optionele audio-in

edeactiveerd. Mute-schakeling luidspreker (indien beschikbaar) Met deze knop kan de luidspreker in de optionele audio-ingang worden

Videobeeld op de monitor op volledig scherm schakelen (dubbelklik op videobeeld is eveneens mogelijk). Het volledig scherm kan door nog een keer op het videobeeld te dubbelklikken of door het indrukken van de ESC-toets worden verlaten. Digitale zoom: activeer deze knop en markeer met de linkermuisknop een rechthoek in het videogedeelte. Om de digitale zoom te deactiveren, drukt u nog een keer op de linkermuistoets. Gebruiker afmelden. Daarna wordt weer de inlogpagina weergegeven.186

Protocol: Instelling van het overdrachtsprotocol (standaard: TCP) Live-weergaveprestaties: Selecteer hier de prioriteit bij de weergave in de browser (prioriteit op videostream of beeldkwaliteit). Live-indicator: Weergave van alle gebeurtenisanimaties in het live-beeld (bijvoorbeeld frame bij bewegingsdetectie). Deze animaties worden in het opnameapparaat ook opgenomen. Beeldformaat: Kies het compressieformaat bij het opslaan van individuele beelden via de live-interface van de browser. Opn.-bestandsgrootte: Kies de grootte van de videosequenties bij het opslaan van video's via de live-interface van de browser. Opnames opslaan als: Kies het pad voor de video-opname. Gedownloade bestanden opslaan als: Kies hier het pad voor de van de SD-kaart gedownloade videobestanden. Live-snapshot opslaan als: Kies het pad voor het opslaan van beelden via de live- interface van de browser. Snapshot bij weergave: Kies het pad voor het opslaan van beelden tijdens de weergave. Clips opslaan als: Kies het pad voor het opslaan van videoclips tijdens de weergave.187

6.2 Opname uit het intern geheugen weergeven/downloaden

Symbool Verklaring Een datum voor het zoeken naar de opname kiezen. Als er gegevens op de SD-kaart worden gevonden, worden deze in de afspeelbalk per opnametype weergegeven. Kies eerst een datum en druk daarna op "SEARCH". Afspelen stoppen Afspeelsnelheid (vooruit) verlagen Afspeelsnelheid (vooruit) verhogen Beeld voor beeld vooruit afspelen Volume bij afspelen (als er audiogegevens beschikbaar zijn) Digitale zoom activeren. Teken daarna met de linker muisknop een rechthoek in het videogebied. De digitale zoom wordt toegepast op dit gebied. Als u nog een keer op deze knop drukt, wordt de zoommodus beëindigd.188 Individueel beeld opslaan (voor de opslaglocatie zie de lokale configuratie) Videosnijfunctie starten/stoppen. Als u op stop drukt wordt de gesneden video opgeslagen (voor de opslaglocatie zie de lokale configuratie). Opent een venster voor het downloaden van opgenomen videobestanden van de SD-kaart. Opent een venster voor het downloaden van opgenomen beeldbestanden van de SD-kaart. Afspeelbalk met weergave van tijd en datum (weergave afhankelijk van de zoomfactor op het tijdstip). In afspeelbalk worden de opgenomen gegevens naar opnametype in kleur weergegeven. Instelling van de zoomfactor op het tijdstip189

7. Weergave en configuratiemenu gebruiker "installer"

De weergave van het live-beeld van de gebruiker installer is ongeveer gelijk aan die van de gebruiker master. De gebruiker installer heeft echter meer instelmogelijkheden zoals de configuratie-assistent of een uitgebreide configuratie.

(Voorbeeld: IPCB42515A)

Op veel instelpagina's kan met deze knop in de rechterbovenhoek informatie over de individuele instelpunten worden weergegeven.190

Het dashboard geeft algemene informatie over de camera weer, bijvoorbeeld de geïnstalleerde firmwareversie of het serienummer van de camera.

In het gedeelte rechtsboven wordt de algemene toestand van het systeem met een symbool aangegeven.

Systeem in orde Alle parameters zoals systeemtemperatuur en processorgebruik zijn in orde. Alle gebruikte functies werken foutloos. Systeem niet in orde Er zijn fouten in het systeem opgetreden. Deze zijn echter niet kritisch voor de basisfunctie van de camera. Er kunnen beperkingen of storingen optreden bij bepaalde functies. Eventueel moet het systeem door een installateur worden gecontroleerd. Systeemtoestand kritisch Bepaalde parameters zoals systeemtemperatuur of processorgebruik zijn kritisch voor het systeem. Een installateur moet het systeem zo snel mogelijk controleren.191 Type: Artikelnummer van camera Serienummer: Serienummer van camera Firmwareversie: Weergave van de geïnstalleerde firmware Coding-versie: Versienummer van de video-encoder Web-versie: Versienummer van webpagina Plug-inversie: Versie van de videoplug-in van de camera Aantal kanalen: Bij een camera wordt meestal maar 1 kanaal weergegeven. Bij zgn. IP-encoders kunnen meerdere camerakanalen beschikbaar zijn. Aantal HDD's: Weergave van het aantal ingebouwde opslagmedia (bijvoorbeeld MicroSD-kaart) Aantal alarmingangen: Aantal schakelingangen op de camera Aantal alarmuitgangen: Aantal schakeluitgangen op de camera Geheugengebruik: Toestand van het interne geheugen Gegevensdoorvoer: Totaal video- en audiobitrate via de netwerkinterface (uitgaand) CPU belasting: Weergave van het processorgebruik van de camera

Tijdzone: Selecteer hier de tijdzone waarin de camera zich bevindt. NTP: Vink het selectievakje aan om de datum en de tijd van de camera met een NTP-tijdserver af te stemmen. Serveradres: Voer hier het serveradres of het IP-adres van de NTP-server in. Er is reeds een standaardserver ingericht; deze kan indien nodig worden gewijzigd. NTP-poort: Voer hier de NTP-poort in. De standaardpoort voor NTP luidt 123. Interval: Selecteer een actualiseringsinterval. Handmatig: Handmatige instelling van datum en tijd. Klik op het Datum/tijdveld om een configuratiemenu te openen.192 Met pc-tijd synchroniseren: Gebruik van de actuele tijd van de pc van waaruit men zich op dit moment toegang verschaft (na opslaan van de instellingen).

7.4.2 Zomertijd (DST)

Zomertijd activeren: Vink het selectievakje aan indien op de locatie van de camera de zomer-/wintertijd van kracht is. Starttijd/eindtijd: Hier kunnen de precieze omschakeltijden worden ingevoerd. Zomertijdomschakeling: Instelling van tijdsverschil

LAN/WLAN: Kies hier of de LAN- of de WLAN-interface (indien beschikbaar) moet worden geconfigureerd.

NIC-snelheid: Kies de snelheid van de LAN-adapter. DHCP: Het IP-adres, subnetmasker, gateway (standaardrouter) en DNS- serveradres worden automatisch van een DHCP-server verkregen. Hiervoor moet een geactiveerde DHCP-server in het netwerk aanwezig zijn. De velden op deze pagina zijn in deze modus gedeactiveerd en dienen als informatievelden voor de gevonden gegevens. Als DHCP niet geactiveerd is, wordt een statisch IP-adres gebruikt (zie hieronder). Statisch IP-adres: Handmatige instelling van de netwerkparameters voor IPv4. (DHCP niet aangevinkt)

IPv4-adres: Handmatige instelling van het IP-adres van de camera IPv4-subnetmasker: Handmatige instelling van het subnetmasker van de camera IPv4-standaardgateway: Handmatige instelling van het gateway-IP-adres van de camera (ook standaardrouter genoemd) IPv6-modus: Handmatig: Handmatige toewijzing van IPv6-adres DHCP: Automatisch bepalen van het adres door de DHCP Route Advertisement: IPv6-adres: IPv6-netwerkadres IPv6-subnetmasker: IPv6-subnetmasker IPv6 Standard Gateway: IPv6 Standard Gateway MAC-adres: Weergave van het MAC-adres MTU: Maximale pakketlengte

Multicast-adres: Multicast-netwerkadres Multicast activeren: Activeren van de multicast-functie DNS-server 1: Handmatige instelling van het IP-adres van de DNS-server DNS-server 2: Alternatief IP-adres van een DNS-server

DDNS activeren: Door aanvinken wordt de DDNS-functie geactiveerd. Service selecteren: Selecteer een serviceprovider voor de DDNS-service. Serveradres: IP-adres van de provider Domein: Geregistreerde hostnaam bij DDNS-serviceprovider (indien aanwezig) Poort: Poort voor service (indien aanwezig) Gebruikersnaam: Gebruikersidentificatie voor het account bij de DDNS-serviceprovider Wachtwoord: Wachtwoord voor het account bij de DDNS-serviceprovider194

Meer informatie over het onderwerp "ABUS SERVER" vindt u op het volgende adres: https://www.abus-server.com/faq.html

HTTP-poort: De standaardpoort voor de HTTP-overdracht is 80. Als zich meerdere IP-camera's in een subnet bevinden, moet elke camera een eigen, unieke HTTP-poort krijgen. RTSP-poort: De standaardpoort voor de RTSP-overdracht is 554. Als zich meerdere IP-camera's in een subnet bevinden, moet elke camera een eigen, unieke RTSP-poort krijgen. HTTPS-poort: De standaardpoort voor de HTTPS-overdracht is 443. Als zich meerdere IP-camera's in een subnet bevinden, moet elke camera een eigen, unieke HTTPS-poort krijgen. Serverpoort: De standaardpoort is 8000. Als er zich meerdere IP-camera's in een subnet bevinden, moet elke camera een eigen, unieke serverpoort krijgen.

Als er via routers toegang moet worden verkregen tot de camera (bijvoorbeeld vanuit het internet op het lokale netwerk), moeten poortdoorsturingen voor de HTTP-, RTSP- en serverpoort in de router worden ingesteld. Als ook HTTPS gebruikt blijft worden, moet eveneens een port-forwarding voor de HTTPS-poort worden uitgevoerd.195

UPnP activeren: Activeren of deactiveren van de UPnP-functie. Bij geactiveerde UPnP-functie kan de netwerkcamera op de Windows- netwerkpagina worden gevonden. UPnP-naam: Toewijzen van een UPnP-naam waarmee de camera in het netwerk via UPnP verschijnt. Port Mapping activeren: De functie NAT (Network Address Translation) resp. port mapping zorgt in de router automatisch voor port-forwardings voor toegang vanuit internet tot de camera (indien door de router ondersteund). Mapping type: Auto: Automatische toewijzing van alle poorten Handmatig: Handmatige toewijzing van alle poorten

SNMP (Simple Network Management Protocol) Met het SNMP-protocol is een centraal netwerkmanagement van netwerkcomponenten mogelijk. SNMPv1 activeren: Activeren van de SNMPv1-functie SNMPv2 activeren: Activeren van de SNMPv2-functie SNMP-Comm. Schrijven: SNMP-Community string voor het schrijven SNMP-Community lezen: SNMP-Community string voor het lezen Trap-adres: IP-adres van TRAP-server Trap-poort: Poort van TRAP-server Trap Community: TRAP Community string SNMPv3 activeren: Activering van SNMPv3 Gebruikersnaam lezen: Gebruikersnaam verstrekken Veiligheidslevel: auth, priv.: Geen authenticatie, geen versleuteling auth, no priv.: Authenticatie, geen verificatie no auth, no priv.: Geen authenticatie, codering Authent.-algor.: Authenticatie-algoritme selecteren: MD5, SDA Wachtwoord-authent.: Wachtwoord verstrekken Private-Key-algoritme: Versleutelingsalgoritme selecteren: DES, AES Private-Key-wachtwoord: Wachtwoord verstrekken196 Noteer gebruikersnaam: Gebruikersnaam verstrekken Veiligheidslevel: auth, priv.: Geen authenticatie, geen versleuteling auth, no priv.: Authenticatie, geen verificatie no auth, no priv.: Geen authenticatie, codering Authent.-algor.: Authenticatie-algoritme selecteren: MD5, SDA Wachtwoord-authent.: Wachtwoord verstrekken Private-Key-algoritme: Versleutelingsalgoritme selecteren: DES, AES Private-Key-wachtwoord: Wachtwoord verstrekken SNMP-poort: Netwerkpoort voor SNMP-dienst

Serveradres: IP-adres van FTP-server Poort: FTP-serverpoort Gebruikersnaam: Gebruikersnaam van het account bij FTP-server Anoniem: Anonieme toegang tot FTP-server (moet door server worden ondersteund) Wachtwoord: Wachtwoord van het account bij FTP-server Bevestigen: Wachtwoordbevestiging Directorystructuur: Selecteer hier de opslagplaats voor de geüploade gegevens. U kunt kiezen tussen "Opslaan in rootdirectory" en "Opsl. in bovenl. directory"; "Opsl. in onderl. directory". Hogere directory: Dit menupunt is alleen beschikbaar, als onder directorystructuur "Opsl. in bovenl. directory" of "Opsl. in onderl. directory" werd geselecteerd. U kunt hier de naam voor de hogere directory197 selecteren. De bestanden worden in een map van de FTP-server opgeslagen. Kies tussen "Apparaatnaam gebr.", "Apparaatnr. gebr.", "IP-adr. apparaat gebr." Subdirectory: Selecteer hier de naam voor de subdirectory. De map wordt in de hogere directory ingericht. U kunt kiezen tussen "Cameranaam gebr." of "Cameranr. gebr.". Beeldarchiveringsinterval: Opties: UIT, 1-30 dagen Deze waarde geeft aan hoe vaak een nieuwe map voor het opslaan van de beelden op de FTP-server wordt aangemaakt (voorbeeld: Waarde 1 -> er wordt iedere dag een nieuwe map voor het opslaan van de beelden aangemaakt). Er moet op worden gelet dat de aangemaakte gebruiker rechten heeft voor het maken van mappen op de FTP-server. Beeldnaam: Standaard: IP_Kamerakanal_Zeitstempel_Ereignistyp.jpg Door gebruiker gedefinieerde prefix: Präfix_ID_Zeitstempel_Ereignistyp.jpg Beeld uploaden: Selecteer "Beeld verzenden" om beelden naar de FTP-server te uploaden. Test: Knoppen voor het testen van de FTP-instellingen198

7.4.3.7 ABUS Link Station

De ABUS Link Station-functie wordt gebruikt voor gemakkelijke externe toegang tot het ABUS- apparaat via Link Station APP (iOS / Android). Producten kunnen eenvoudig worden ingesteld en vrijgegeven via QR-code - zonder ingewikkelde configuraties in de router (geen port forwarding vereist). Activeer de functie en wijs een verificatiecode toe (6-12 tekens, A-Z, a-z, 0-9, ten minste 2 verschillende typen tekens aanbevolen). De QR-code kan vervolgens worden gefotografeerd in de ABUS Link Station-app.

Push-functie in ABUS Link Station APP

1. Activeer de ABUS Link Station-functie in de IP-camera

2. Voeg een IP-camera via een QR-code of een serienummer van 9 cijfers toe aan de ABUS Link

5. Activeer en configureer de gewenste detector in IP-camera (bewegingsdetectie, struikeldraad

6. Activeer "Gebeurtenisgestuurde single-frame opname" in de IP-camera onder parameters

Opslag / Enkelvoudige opname / acquisitie

7. Voeg Regel in Event Manager toe aan IP-camera en selecteer "Meld NVR / CMS" als actie

Push-resultaat in de smartphone: - Push-info in statusbalk - 1 frame onder "Nieuws" in Link Station App - optioneel: met ingebouwde SD-kaart en duur of gebeurtenis video-opname synoniem korte video-reeks beschikbaar199

HTTPS activeren: Activeert de HTTPS-functie. Dit maakt een veilige verbinding met verbindingscertificaat mogelijk. Houdt u er rekening mee dat aanvullende stappen voor de configuratie van de HTTPS-functie nodig zijn. HTTPS in browser: Bij activering wordt bij de toegang tot de camera via de webbrowser het HTTPS-protocol geforceerd. Zelf gesigneerd certificaat maken: Voer alle benodigde details voor het certificaat in. Bij latere toegang tot de camera moet bovendien de verbinding in de browser worden bevestigd. Gesigneerd certificaat installeren: Installeren van een HTTPS-certificaat van een externe provider. Bij latere toegang tot de camera wordt de verbinding in de browser direct als veilig geaccepteerd (adresbalk is groen).

QoS bepaalt aan de hand van kwaliteitsparameters de dataflow tussen twee netwerkcomponenten. DSCP - Differentiated Service CodePoint Video/Audio-DSCP: DSCP-waarde voor video-/audio-gegevens Gebeurtenis/alarm-DSCP: DSCP-waarde voor gebeurtenis-/alarmgegevens DSCP-beheer: DSCP-waarde voor de communicatiegegevens200

7.4.3.10 Wifi (alleen IPCB42515A)

WiFi-lijst: Hier worden de beschikbare WiFi-netwerken weergegeven. Klik op een regel om een netwerk te selecteren.

SSID: (Service Set Identifier) Voer hier de naam in van het draadloze netwerk. Netwerkmodus: Infrastructuur Duidt op een netwerk waarin een centrale instantie (Wireless Access Point/Router) de coördinatie en gegevensoverdracht van alle netwerkcomponenten uitvoert. Ad-Hoc Duidt een netwerk aan waarin alle netwerkcomponenten direct met elkaar zijn verbonden zonder toepassing van een centrale instantie (Wireless Access Point/Router). Alle netwerkcomponenten moeten dezelfde SSID en veiligheidsmodus gebruiken. Veiligheidsmodus: Selecteer een codering voor de WiFi-verbinding (aanbevolen WPA2 personal). Coderingstype: Selecteer een coderingsalgoritme. Wachtwoord: Voer een wachtwoord voor het WiFi-netwerk in. WPS activeren: (WiFi Protected Setup) Activeert de WPS-functie. Er zijn 2 verschillende methoden om de WPS-functie te gebruiken (PIN-code, PBC). Pincode: Genereert een nieuwe PIN-code voor gebruik van de PIN- codemethode. PBC-verbinding: (Push Button configuratie) De WPS-verbinding wordt opgebouwd na drukken op een toets op de camera. Pincode verbinding: In de router wordt een pincode gegenereerd en deze wordt op de camera ingevoerd.201

7.4.3.11 Integratieprotocol

ONVIF activeren: Hier kan desgewenst de ONVIF-interface van de camera worden gedeactiveerd. Deze interface is standaard geactiveerd. De aanmeldgegevens via deze interface zijn identiek aan de gegevens van de gebruiker "installer".

IP-adresfilter activeren: Activeert de IP-adresfilterfunctie voor IPv4-adressen. Er mogen uitsluitend IP-adressen worden ingevoerd (geen domeinnamen). IP-adresfiltertype: Selectie tussen niet-toegestane en toegestane adressen. Er kunnen alleen niet-toegestane of toegestane adressen worden ingesteld. Toevoegen/ wijzigen/ wissen: Filterregels beheren. Formaat van IP-adres is: XXX.XXX.XXX.XXX202

7.4.4 Licentie-informatie

Hier kan informatie over de gebruikte codemodules die onder een GPL-licentie staan worden bekeken.

Opnieuw opstarten: Druk op de knop "Opnieuw starten" om het opnieuw starten handmatig uit te voeren. Herstellen: Reset de camera naar de fabrieksinstellingen (behalve netwerkingstellingen en gebruikersinstellingen). Standaard: Resetten van alle instellingen Apparaatparameters: Exporteert de hele cameraconfiguratie naar een bestand. Daarvoor moet een wachtwoord voor de bescherming van het bestand worden vergeven. Configuratie importeren: Importeert een eerder geëxporteerde configuratie van hetzelfde cameratype met wachtwoord. Firmware-update: Met deze functie kan de firmware van de camera worden geactualiseerd. Download eerst de actuele firmware van de ABUS internetsite. Met de knop "Zoeken" kan dit bestand voor de upgrade worden geselecteerd. Druk op de knop "Upgrade" om het actualiseren te starten.203

IR-licht activeren: Standaard is het geïntegreerde IR-licht in de camera geactiveerd. Indien nodig kan het licht blijvend worden gedeactiveerd. Derde stream activeren: Indien nodig kan een derde videostream worden geactiveerd. De client moet dit in dit geval ondersteunen (bijv. Bij integratie via ONVIF-protocol). In dit geval is de functie "DynGOP" niet beschikbaar in de videostream-instellingen.

Op deze pagina wordt een e-mailadres toegewezen aan een naam. Dit vereenvoudigt later de programmering van gebeurtenisregels in het punt Gebeurtenissenmanager. Contacten kunnen toegevoegd, bewerkt en gewist worden.204

RTSP-/webauthenticatie: digest: Gebruikersnaam en wachtwoord worden voorzien van een hash-waarde. digest/basic: De basic-methode codeert het wachtwoord bij de overdracht. Deze methode zou alleen in combinatie met HTTPS gebruikt moeten worden.

Blokkering voor illegale aanmelding activeren: Activeer deze functie om de website na meerdere onjuiste aanmeldingen (5) voor bepaalde tijd blokkeren (5 min.).205

Stream: Selecteren van de eerste, tweede of derde videostream voor configuratie (stream 3 alleen bij aparte activering in de systeeminstellingen) Type: Kies of video, dan wel video en audio overgedragen moeten worden. Resolutie: Kies de resolutie voor de videostream. Type beeldfrequentie: Kies de streamingmethode: Constante bitrate: houdt de bitrate constant op de ingestelde waarde, onafhankelijk van de kwaliteit. Videokwaliteit: Kies de kwaliteit die moet worden bereikt (alleen bij variabele bitrate). De hier ingestelde waarde duidt het comprimeringsniveau aan. Beeldfrequentie: Kies het aantal beelden per seconde dat moet worden overgebracht. Max. beeldfrequentie: Selecteer de bandbreedte die gemiddeld maximaal moet worden gebruikt. Deze bitrate kan voor korte tijd bij zodanige beeldwijzigingen worden overschreden. Videocodering: Selecteer de codec die moet worden gebruikt voor het comprimeren van de gegevens. Profiel: Selecteer hier het profieltype van de videocodec. Een profiel is genormeerd en bepaalt welke parameters voor de encoding moeten worden gebruikt. I-Frame interval: Selecteer hoe vaak een I-frame (alleen bij H.264) moet worden verzonden. Hoe vaker een I-frame (volledig beeld) wordt verzonden, des te beter is de videokwaliteit, maar des te meer bandbreedte is er nodig.206

Gezamenlijk profiel: Beeldinstellingen en beeldoptimalisatiefuncties gelden voor dag- en nachtprofiel Tijdgestuurd individueel: Beeldinstellingen en beeldoptimaliseringsfuncties kunnen voor dag- en nachtprofiel apart worden ingesteld Helderheid, contrast, verzadiging, kleurtoon: Pas deze waarden aan de omgevingsomstandigheden aan. Scherpte: Instelling van de elektronische scherpstelling van het videobeeld (randen verscherpen) Irismodus: Kies afhankelijk van het model tussen handmatige en automatische irisregeling. Als slechts één modus beschikbaar is, wordt alleen deze modus aangeboden. Belichtingsduur: Kies hier een waarde voor de vaste belichtingsduur. Versterking (optioneel): Hoe hoger deze waarde, hoe helderder het beeld bij slechte lichtcondities en hoe hoger de beeldruis. Dag/nacht-omschakeling: Kies een methode voor de omschakeling tussen dag- en nachtmodus. Dag: De camera blijft in dagmodus staan. Nacht: De camera blijft in nachtmodus staan. Auto: Automatische omschakeling afhankelijk van de lichtomstandigheden Tijdschema: Omschakeling op vaste tijden. Er moet een start- en eindtijd voor de dag worden ingevoerd. Trigger door gebeurtenis: Er wordt omgeschakeld na het triggeren van een schakelingang. De uitgangstoestand bij niet- triggeren van de ingang kan in de optie Status worden ingesteld. Gevoeligheid: Hoe hoger de waarde, hoe donkerder het moet zijn voor de camera om over te schakelen naar de nachtmodus. Vertragingstijd: Vertraging in seconden tot de omschakeling in de dag- resp. nachtmodus. Smart IR: Voorkomt bij geactiveerde IR-belichting overvloeiingseffecten van objecten die te dicht bij zijn. WDR: Wide Dynamic-functie voor een betere weergave van hoge contrasten. Als het beeld te licht wordt weergegeven, moet het WDR-niveau worden verlaagd. Wide Dynamic Level: Kiezen van het WDR-niveau. Een hoger niveau kan de beeldruis verhogen. HLC: Overstralingen aan de rand van lichte lichtbronnen worden gereduceerd (bijvoorbeeld koplampen van auto's). Een hoge drempelwaarde betekent een hoge reductie. Werkt alleen bij uitgeschakelde WDR. Witbalans: Kies tussen verschillende varianten van de witbalans. Dig. ruisonderdrukking: Functie voor de reductie van de beeldruis. Hoe hoger de waarde, des te meer ruis wordt onderdrukt en des te statischer lijkt het beeld. Ruisonderdr.niveau: Kiezen van het DNR-niveau Spiegelen: H: Horizontale spiegeling (links/rechts) V: Verticale spiegeling (boven/onder) Hor. + vert.: Horizontale en verticale spiegeling Vertical Display: Met deze instelling wordt het beeld gedraaid om de verticale beeldhoek te vergroten. Daarvoor moet de cameramodule 90° worden gedraaid.207 Scène-instelling: Met deze beide opties binnen of buiten worden bepaalde instellingen voor de beide scenario's in de camera ingesteld. Videostandaard: Stel hier de netfrequentie van het voedingsnet in.

Tekst: Toont de configureerbare cameranaam in het live-beeld. Datum: Toont de datum in het live-beeld. Cameranaam: Voer hier de cameranaam in (max. 32 tekens). Tijdformaat: Selecteer een weergaveformaat (24-uur of 12-uur) voor de tijd. Datumformaat: Selecteer een weergaveformaat voor de datum. Weergavemodus: Selecteer tussen een knipperende of een niet-knipperende weergave van alle getoonde gegevens. OSD-grootte: Selecteer de grootte van een teken. Opties: 16x16, 32x32, 48x48, 64x64 pixels, auto). De optie Auto past de tekengrootte automatisch aan de beeldgrootte aan. Letterkleur: Selecteer de kleur van de tekenweergave. Bij de gebruikersgedefinieerde keuze staat het kleurenpalet rechts naast het keuzevak.208

Preview-venster: Hier worden de preview van de video en de ingestelde privézones weergegeven. De privézones worden direct in het previewbeeld getekend. Privé-zone activeren: Functie Privé-zones inschakelen/uitschakelen. Tekengebied: Tekenen van veelhoekige gebieden. De modus Tekenen wordt beëindigd als u opnieuw op deze knop drukt. Het getekende kader wordt met zwart onherkenbaar gemaakt en is daarom in het live-beeld resp. in de opname niet zichtbaar. Alles wissen: Privé-zonemasker wissen209

Audiocodering: Selecteer hier de audiocodec voor de audio-overdracht (G.722.1, G.711ulaw, G.711alaw, MP2L2, G.726). Audio-ingang: Activeert de audio-ingang (alleen bij camera's met ingebouwde microfoon en microfooningang). Ingangsvolume: Aanpassing van de ingangsversterking aan de microfoon. Omgevingsruisfilter: Activeer hier de digitale ruisonderdrukkingsfunctie voor de audio- overdracht.

Post-record: Bepaal hoe lang de video na een gebeurtenis moet worden opgeslagen. Overschrijven: Bepaal het gedrag als de SD-kaart/NAS vol is (opname beëindigen of oudste gegevens door nieuwe vervangen = ringgeheugenfunctie). Video-stream: Kies de videostream voor de opname. Afgelopen tijd: Instelling na hoeveel dagen de gegevens weer moeten worden overschreven. Opnameschema activeren: Na activering en configuratie worden videogegevens continu of op bepaalde momenten en evt. bij een gebeurtenis opgeslagen. Het tijdschema kan met de knop Bewerken worden geconfigureerd.210

7.7.2 Afzonderlijk beeld opnemen

Na activering en configuratie kunnen afzonderlijke beelden op de SD-kaart worden opgeslagen. Het opslaan van afzonderlijke beelden kan tijdgestuurd en/of gebeurtenisgestuurd worden gedaan. Sequentieel opnemen van afzonderlijk beeld activeren: Hier stelt u het tijdschema voor het opslaan in. Timing snapshot activeren: Activering van tijdgestuurde opslag. Formaat: Beschikbare beeldformaten voor de afzonderlijke beelden: JPEG Resolutie: Beschikbare resoluties voor de individuele beelden: 1920x1080 Kwaliteit: Beschikbare kwaliteit voor de individuele beelden: 3 niveaus Interval: Hier bepaalt u de opslagintervallen (min. 1 seconde, max. 7 dagen). Gebeurtenisgestuurd snapshot activeren: Na activering worden afzonderlijke beelden bij gebeurtenis op de SD-kaart opgeslagen (bijvoorbeeld bewegingsdetectie, cover detection) Aantal beelden: Hier bepaalt u het aantal opgeslagen beelden per gebeurtenis (1-120).211

Apparaatlijst: Toont de beschikbare opslagmedia in de camera (SD-kaart). Formaat: Formatteert het geselecteerde opslagmedium (let op: alle gegevens worden gewist). Informatie: Toont aanvullende informatie opslagmedium.212

NAS: U kunt max. 8 NAS-apparaten configureren. Klik op een regel om serveradres, bestandspad, servertype, gebruikersnaam en wachtwoord in te voeren.

Protocol: Instelling van het overdrachtsprotocol (standaard: TCP) Live-weergaveprestaties: Selecteer hier de prioriteit bij de weergave in de browser (prioriteit op videostream of beeldkwaliteit). Live-indicator: Weergave van alle gebeurtenisanimaties in het live-beeld (bijvoorbeeld frame bij bewegingsdetectie). Deze animaties worden in het opnameapparaat ook opgenomen. Beeldformaat: Kies het compressieformaat bij het opslaan van individuele beelden via de live-interface van de browser.213 Opn.-bestandsgrootte: Kies de grootte van de videosequenties bij het opslaan van video's via de live-interface van de browser. Opnames opslaan als: Kies het pad voor de video-opname. Gedownloade bestanden opslaan als: Kies hier het pad voor de van de SD-kaart gedownloade videobestanden. Live-snapshot opslaan als: Kies het pad voor het opslaan van beelden via de live- interface van de browser. Snapshot bij weergave: Kies het pad voor het opslaan van beelden tijdens de weergave. Clips opslaan als: Kies het pad voor het opslaan van videoclips tijdens de weergave.

Hier kunnen tot 10 verschillende tijdschema's voor later gebruik in de gebeurtenismanager worden geconfigureerd. Met de knop "Toevoegen" opent u het invoerscherm voor configuratie van het tijdschema.214

7.10.1 Bewegingsdetectie

Bewegingsdetectie activeren: Activeert de bewegingsdetectiefunctie. Dynamische bewegingsanalyse activeren: Bij activering worden veranderingen in de videobeeldinhoud grafisch in het previewbeeld getoond. AANWIJZING: De functie LIVE INDICATOR bepaalt of deze weergave ook in het live-beeld moet worden getoond. Preview-venster: Preview en configuratiegebied. Tekengebied: Teken hier kaders (max. 8) die via bewegingsdetectie moeten worden bewaakt. Proces: Op knop drukken -> Rechthoek in previewbeeld met de linker muisknop tekenen -> Opnieuw op knop drukken om het tekenen te beëindigen. Wissen: Alle gebieden wissen. Modus: Omschakeling tussen een normale en expertmodus Normaal: eenvoudige gevoeligheidsinstelling Experte: gevoeligheid en objectgrootte ("Percentage") configureerbaar, mogelijkheid voor profieltoepassing via tijdschema, 8 zones Dag-/nachtomschakeling: Definieert hoe de bewegingsdetectie in dag- resp. nachtmodus wordt gebruikt. Uit: Instellingen dag en nacht zijn hetzelfde. Automatische omschakeling: Instellingen worden aan de automatische dag-/nachtomschakeling gekoppeld. Tijdschema: Instellingen voor dag en nacht worden volgens tijdschema toegepast. Gevoeligheid: Bepaalt de vereiste intensiteit van de pixelverandering. Hoe hoger de waarde, des te minder pixelveranderingen zijn nodig om beweging te activeren. Procent: [Alleen in expertmodus] Vereiste objectgrootte voor het activeren van de beweging in het kader (0-100%).215

Cover detection activeren: Deze functie bewaakt het afdekken van een bereik in het videobeeld. Previewbeeld: Preview en configuratiegebied. Tekenen: Teken hier een kader dat door cover detection moet worden bewaakt. Proces: Op knop drukken -> Rechthoek in previewbeeld met de linker muisknop tekenen -> Opnieuw op knop drukken om het tekenen te beëindigen. Wissen: Wist het kader. Gevoeligheid: Wijzig hier de gevoeligheid van de detectie (3 niveaus).

Alarmingang nr.: Selecteer hier de te configureren alarmingang (aantal afhankelijk van cameramodel). Alarmnaam: Voer hier de naam in. Alarmtype: Het alarmtype bepaalt de rust- en activeringstoestand. NO: Normally Open (normaal geopend) NC: Normally Closed (normaal gesloten) Alarmingangsbehandeling activeren: De alarmingang kan alleen worden gebruikt indien aangevinkt.216

Scene Change Detection activeren: Deze functie herkent of de beeldinhoud aanzienlijk verandert. Het verdraaien van de camera kan zo worden gedetecteerd. Gevoeligheid: Hoe hoger de waarde, hoe kleiner de veranderingen van de beeldinhoud moeten zijn om alarm te slaan.

Intrusion Detection activeren: De functie Intrusion Detection activeert een gebeurtenis als een object langer dan de ingestelde tijd in het te bewaken gebied blijft. Previewvideo: Configureer het te bewaken gebied Tekengebied: Met deze knop kan het te bewaken gebied in het videobeeld worden getekend (vierkant vlak). Proces: Op knop drukken -> Hoekpunten met linker muisknop instellen (max. 4) -> Opnieuw op knop drukken om het tekenen te beëindigen Wissen: Wissen van het bereik. Bereik: Aantal beschikbare bereiken: 1 Grenswaarde: Hoe hoger de waarde (0-10 seconden), des te langer moet een object zich in het te bewaken bereik bevinden om een gebeurtenis te activeren. Gevoeligheid: Hoe hoger de gevoeligheid, des te kleinere objecten kunnen worden gedetecteerd. Procent: Deze waarde bepaalt hoeveel oppervlak van een gebied door een object moet zijn afgedekt om een gebeurtenis te activeren. Hoe hoger de waarde, des te groter moet het afgedekte oppervlak van een gebied zijn.217

Tripwire activeren: De functie Tripwire herkent in het videobeeld of zich een object boven een virtuele lijn in een bepaalde of in beide richtingen beweegt. Daarop kan een gebeurtenis worden geactiveerd. Previewvideo: Configureer hier de virtuele lijn. Max. grootte: Met deze functie wordt de maximale grootte van het te herkennen object gedefinieerd. Dit gebeurt door het tekenen van een rechthoek in de previewvideo. Daarbij kan de rechthoek op een willekeurige positie in de previewvideo worden getekend. Min. grootte: Met deze functie wordt de minimale grootte van het te herkennen object gedefinieerd. Dit gebeurt door het tekenen van een rechthoek in de previewvideo. Daarbij kan de rechthoek op een willekeurige positie in de previewvideo worden getekend. Tekenen: Na drukken op de knop verschijnt een virtuele lijn in de previewvideo. Deze kan nu worden aangeklikt en via de rode hoekpunten met de muis worden verschoven. "A" en "B" duiden de richtingen aan. Wissen: Wissen van de virtuele lijn Virtueel niveau: Aantal beschikbare virtuele lijnen: 1 Richting: Definitie van richting(en) waarbij een object kruist en een gebeurtenis activeert. Gevoeligheid: Hoe hoger de waarde, des te eerder wordt een kruisend object herkend.218

Alarmuitgang: Selecteer hier de te configureren alarmuitgang (aantal afhankelijk van cameramodel). Alarmnaam: Voer hier de naam in. Vertraging: Selecteer de duur van de activiteit van de schakeluitgang tijdens een alarm. Handmatig: De uitgang wordt slechts zo lang geactiveerd als de gebeurtenis duurt. Alarmstatus: Toont de huidige status van de alarmuitgang.

7.12.1 Gebruiker beheren

Toevoegen/Bewerken/Wissen: Er kunnen gebruikers van het type "Master" en "User" worden toegevoegd. Gebruikersnaam: Wijs hier een gebruikersnaam toe (max. 32 tekens, niet toegestaan: \ : "). Taal: Kies hier de weergavetaal voor de gebruiker. Gebruik een veilig wachtwoord: Een veilig wachtwoord moet minimaal voldoen aan de onderstaande eisen: - 8-16 tekens219 - Geldige tekens: Cijfers, kleine letters, hoofdletters, speciale tekens (! $ % & / ( ) = ? + -) – 2 verschillende soorten tekens moeten worden gebruikt Wachtwoord/bevestigen: Voer hier het wachtwoord in en bevestig het.

De startpagina met het inlogvenster wordt in de taal van de pc weergegeven, voor zover de taal van de pc in de camera beschikbaar is. Als de taal niet beschikbaar is, wordt deze in het Engels weergegeven.

Weergave van informatie over de op dat moment ingelogd de gebruikers.

Om ervoor te zorgen dat de camera bij bepaalde gebeurtenissen e-mails kan verzenden, moet vooraf de SMTP-/e-mailfunctie worden geconfigureerd. Informatie over de verschillende gegevens ontvangt u van uw e-mailprovider. Afzender: Voer hier de naam van de afzender in. Adres afzender: Voer hier het e-mailadres van de afzender in. SMTP-server: Voer hier de SMTP-server voor binnenkomende e-mail van uw e-mailprovider in. SMTP-poort: Voer hier de SMTP-serverpoort in (bijv. 587 bij gebruik van TLS). E-mailcodering: Activeer deze indien de e-mailserver SSL of TLS gebruikt. Eventueel moet de SMTP-poort worden gewijzigd. Beeldbijlage: Kies hier het beeldinterval voor de afbeeldingbijlagen. / Optie moet voor afbeeldingbijlagen zijn geactiveerd. Authenticatie/ gebruikersnaam/220 Wachtwoord: Activeer deze optie als de e-mail SMTP-server om een authenticatie vraagt. Voer tevens de gebruikersnaam met wachtwoord en wachtwoordbevestiging van het e-mailaccount waarmee de mails worden verzonden.221

7.14 Gebeurtenissenmanager

Trigger: Een alarmregel bestaat uit een trigger, een tijdschema voor toepassing van de regel en een actie. Selecteer een trigger voor de alarmregel uit de lijst. Er kan slechts één trigger voor elke regel worden geconfigureerd. Tijdschema: De activering van een alarmregel kan in stappen van 30 minuten worden uitgevoerd. De markering wordt direct in de matrix links uitgevoerd (rood = actief). Actie: Op deze pagina kunnen één of meerdere acties voor de regel worden bepaald.222

8. Onderhoud en reiniging

Controleer regelmatig de technische veiligheid van het product, bijvoorbeeld beschadiging van de behuizing. Als aangenomen moet worden dat een veilig gebruik niet meer mogelijk is, moet het product buiten werking gesteld worden en beveiligd worden tegen onbedoeld gebruik. Er moet worden aangenomen dat een veilig gebruik niet meer mogelijk is, als het apparaat zichtbare beschadigingen heeft het apparaat niet meer functioneert na opslag onder ongunstige omstandigheden het apparaat tijdens transport onderhevig was aan belastingen Neem het volgende in acht: Het product is voor u onderhoudsvrij. Er bevinden zich geen componenten in het product die u moet controleren of onderhouden – u mag het product dan ook nooit openen.

Reinig het product met een schone, droge doek. Bij sterkere vervuiling kan de doek met een beetje lauw water bevochtigd worden. Zorg ervoor dat er geen vloeistoffen in het apparaat binnendringen, omdat het apparaat hierdoor vernield wordt. Gebruik geen chemische reinigingsmiddelen, omdat hierdoor het oppervlak van de behuizing beschadigd kan raken.

Apparaten met deze markering mogen niet met het gewone huisvuil meegegeven worden. Voer het product aan het einde van de levensduur af volgens de geldende wettelijke bepalingen. Neem contact op met uw distributeur of breng de producten naar het gemeentelijke verzamelpunt voor elektrisch afval.223
