GEBRUIKSAANWIJZING AVHZ9200DAB PIONEER

Installatiehandleiding

Connection

Precautions

Voorzorgsmaatregelen

Uw nieuwe product en deze handleiding

• Bedien dit product, de toepassingen of de optie van de achteruitkijkcamera (mits aangeschaft) niet als dit uw aandacht voor het veilig besturen van uw voertuig belemmert. Houdt u zich altijd aan de verkeersregels voor veilig rijgedrag en volg altijd alle verkeersborden. Als het bedienen van dit product u niet gemakkelijk af gaat, parkeer uw voertuig dan op een veilige locatie en zet uw voertuig op de handrem voordat u de nodige handelingen verricht.
• Monteer dit product niet waar (i) het zicht van de bestuurder belemmerd wordt, (ii) de functie van een van de bedieningsonderdelen of veiligheidsmaatregelen belemmerd wordt, waaronder airbags, de knoppen voor gevarenverlichting, of (iii) het de mogelijkheid van de bestuurder belemmert om het voertuig veilig te besturen. In sommige gevallen is het niet mogelijk om dit product te monteren vanwege het type voertuig of de vorm van het interieur in het voertuig.

Belangrijke veiligheidsmaatregelen

WAARSCHUWING

Pioneer raadt het u af om dit product zelf te monteren. Dit product is gemaakt om uitsluitend op professionele wijze gemonteerd te worden. Wij raden aan om dit product alleen te laten monteren en installeren door erkende medewerkers van Pioneer die voor mobiele elektronica een speciale opleiding hebben gevolgd en veel ervaring hebben. VOER ONDERHOUD AAN DIT PRODUCT NOOIT ZELF UIT. De installatie of het onderhoud aan dit product inclusief de aansluitkabels kunnen u blootstellen aan het gevaar van een elektrische schok of andere gevaren, en kan bovendien schade aan dit product veroorzaken die niet door de garantie gedekt wordt.

Voorzorgsmaatregelen voordat het systeem wordt aangesloten

WAARSCHUWING

Probeer het blokkeersysteem van de parkeerrem niet te omzeilen of uit te schakelen dat bedoeld is voor uw veiligheid. Als het blokkeersysteem van de parkeerrem wordt omzeild of uitgeschakeld, kan dat resulteren in ernstig letsel of de dood.

LET OP

• Maak alle bedrading stevig vast met kabelklemmen of tape voor elektrakabels. Zorg dat de bedrading niet komt bloot te liggen.
• Sluit de gele draad van dit product niet rechtstreeks op de accu van uw voertuig aan. Als de gele draad rechtstreeks op de accu van uw voertuig wordt aangesloten, dan kan de trilling van de motor ervoor zorgen dat de isolatie disfunctioneert op het punt waar de draad vanuit de passagiersruimte het
  motorcompartiment binnenkomt. Als de isolatie van de gele draad slijt als gevolg van contact met metalen onderdelen, de kan er kortsluiting ontstaan met
  aanzienlijke schade tot gevolg. • Het is extreem gevaarlijk om de kabels om het stuurwiel of de versnellingspook te wikkelen. Zorg dat dit product, de kabels en de bedrading ervan zodanig worden gemonteerd en weggewerkt dat het geen belemmering vormt voor het veilig besturen van het voertuig.
• Zorg ervoor dat de kabels en de bedrading geen bewegende onderdelen van het voertuig in de weg zitten of daarin bekneld of verstrikt raken, vooral het stuurwiel, de parkeerrem, de versnellingspook, deuren of andere bedieningsmechanismen van het voertuig.
• Werk kabels en draden niet weg langs plekken waar ze aan hoge temperaturen worden blootgesteld. Als de isolatie warm wordt, kunnen draden beschadigd raken, wat tot kortsluiting of een storing leidt en permanente schade aan het product kan veroorzaken.
  • Zorg ervoor dat de draden geen kortsluiting maken. Als de draden wel kortsluiting maken, dan kan de beveiliging (zekeringhouder,

zekeringweerstand of filter enz.) mogelijk niet goed functioneren.

- Voorzie andere elektronische producten nooit van stroom door de buitenlaag van de stroomdraad van dit product weg te snijden om de stroomdraad van een ander elektronisch product op aan te sluiten. De stroomcapaciteit van de stroomdraad zal worden overschreden, wat oververhitting veroorzaakt.

Voordat dit product gemonteerd wordt

• Gebruik dit product uitsluitend met een 12-volt batterij en negatieve aarde. Als u dat niet doet, dan kan dat leiden tot brand of storing.
• Om kortsluiting in het systeem te voorkomen, dient u de accukabel (-) los te koppelen voordat u dit product monteert.

Voorkomen van schade

WAARSCHUWING

• Gebruik luidsprekers van meer dan 50 W (Max. ingangsvermogen) en tussen 4 Ω en 8 Ω (impedantiewaarde). Gebruik geen luidsprekers van 1 Ω tot 3 Ω voor dit product.

• De zwarte draad is de massa. Sluit deze massadraad apart aan van de massadraden van sterkstroomproducten, zoals stroomversterkers. Sluit de massadraad van dit product niet met meer dan een massadraad van een ander product aan. U moet de massadraad van een stroomversterker bijvoorbeeld apart aansluiten van de massadraad van dit product. Het gezamenlijk aansluiten kan brand en/of schade aan de producten veroorzaken als de massadraden losraken.

• Zorg tijdens het vervangen/ terugplaatsen van een zekering dat u alleen een zekering gebruikt met de sterkte die op dit product vermeld staat.

• Wanneer u een aansluiting loskoppelt, pak dan de stekker zelf beet. Trek niet aan de kabel, aangezien u de kabel uit de stekker kan lostrekken.
• Dit product kan niet worden gemonteerd in een voertuig zonder ACC (accessoire)-stand op de contactschakelaar.

ACC-stand

Geen ACC-stand

• Om kortsluiting te voorkomen dient u de losgekoppelde draad met isolatietape af te dekken. Het is vooral belangrijk om alle ongebruikte luidsprekerdraden af te dekken omdat ze niet afgedekt een kortsluiting kunnen veroorzaken.
• Voor het aansluiten van een stroomversterker of andere apparaten op dit product verwijzen wij u naar de handleiding van het apparaat dat u wilt aansluiten.
• Het grafische symbool op het product duidt gelijkstroom aan.

Opmerking voor de blauw/witte draad

• Wanneer de contactschakelaar in de stand ACC ON wordt gezet, wordt een besturingssignaal door de blauw/witte draad verstuurd. Sluit aan op een afstandsbediening van een externe stroomversterker, de relais van de automatische antenne, of de stroombediening van de antennebooster (max. 300 mA 12 V DC). Het

besturingssignaal loopt door de blauw/witte draad, zelfs als de geluidsbron is uitgeschakeld.

Belangrijk

Wanneer dit product in [Power OFF]-modus staat, wordt ook het besturingssignaal uitgeschakeld. Als de [Power OFF]-modus geannuleerd wordt, wordt het besturingssignaal weer doorgegeven en wordt de antenne uitgeschoven met de automatische antennefunctie (mits de antenne gebruikt wordt). Pas op dat de uitgeschoven antenne niet in contact met eventuele obstakels komt.

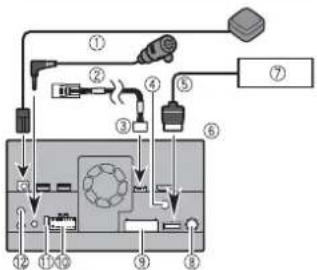

Achterpaneel (hoofdaansluitingen)

① GPS antenne 3,55 m ② Microfoon 3 m
③ Voertuig-busconversiekabel 13 cm Raadpleeg de gebruiksaanwijzing voor de voertuig-busadapter (apart verkocht).
④ Antenne-ingang digitale radio
⑤ RGB-kabel (meegeleverd bij navigatiesysteem)
⑥ Dit product
⑦ Pioneer navigatiesysteem

Vraag uw dealer om informatie over het aansluitbare navigatiesysteem.

8 Antennestekker
⑨ AV kabel INGANG/UITGANG
10 Voeding
⑪ Zekering (10 A)
⑫ Ingang bekabelde afstandsbediening Adapter voor bekabelde afstandsbediening kan worden aangesloten (apart verkocht).

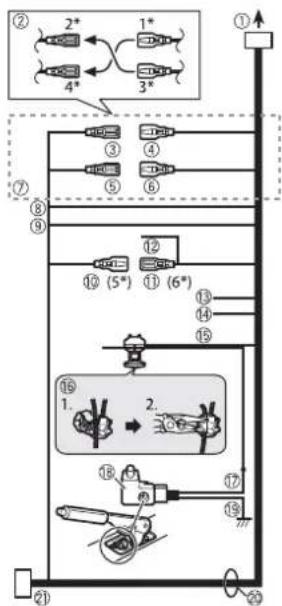

Stroomkabel

WAARSCHUWING

HET VERKEERD AANSLUITEN KAN LEIDEN TOT ERNSTIGE SCHADE OF ERNSTIG LETSEL, WAARONDER ELEKTRISCHE SCHOK, EN STORING MET DE WERKING VAN HET ANTIBLOKKEERREMSYSTEEM, DE AUTOMATISCHE VERSNELLING EN DE WERKING VAN DE SNELHEIDSMETER.

① Naar voeding
② Afhankelijk van het type voertuig kan de functie van 2* en 4* afwijken. Zorg in dit geval dat 1* op 4* en 3* op 2* wordt aangesloten.
③ Geel (2*)
Back-up (of accessoire)
④ Geel (1*)
Aansluiten op de constante 12 V- stekker.
⑤ Rood (4 ^# )
Accessoire (of back-up)
⑥ Rood (3*)

Aansluiten op de aansluiting die onder aansturing van de contactschakelaar staat (12 V DC).

⑦ Sluit draden van dezelfde kleur op elkaar aan.

⑧ Oranje/wit Naar de aansluiting van de verlichtingsschakelaar.

⑨ Zwart (massa) Naar het chassis (metaal) van het voertuig.

10 Blauw/wit (5*) De pin-positie van de ISO-stekker verschilt, afhankelijk van het type voertuig. Sluit 5* en 6* aan als Pin 5 van het type antennebesturing is. Sluit 5* en 6* nooit op elkaar aan in een ander type voertuig.

⑪ Blauw/wit (6*) Aansluiten op de relais van de automatische antenne (max. 300 mA 12 V DC).

⑫ Blauw/wit Aansluiten op systeembedieningsaansluiting van de stroomversterker (max. 300 mA 12 V DC).

13 Lichtpaars/wit Sluit van de twee draden die op de lamp achter aangesloten worden de draad aan waarvan de spanning wijzigt wanneer de versnellingspook in de stand ACHTERUIT (R) staat. Met deze aansluiting kan het apparaat meten of het voertuig vooruit of achteruit rijdt.

⑭ Roze Autosnelheid signaalingang

15 Lichtgroen Wordt gebruikt om de stand ON/OFF van de parkeerrem te detecteren. Deze draad moet worden aangesloten aan de kant van de parkeerremschakelaar die van stroom voorzien wordt.

16 Aansluitmethode Klem de draad (1) en klem vervolgens stevig vast met een punttang (2).

⑰ Kant van de stroomtoevoer

18 Parkeerremschakelaar

19 De kant van de massa

⑳ Luidsprekerdraden

Wit: Links vóór + of hoge tonen links + Wit/zwart: Links vóór – of hoge tonen links –

Grijs: Rechts vóór + of hoge tonen rechts +

Grijs/zwart: Rechts vóór – of hoge tonen rechts –

Groen: Links achter + of middentonen links +

Groen/zwart: Links achter – of middentonen links –

Lichtpaars: Rechts achter + of middentonen rechts +

Lichtpaars/zwart: Rechts achter – of middentonen rechts –

② ISO-stekker

In sommige voertuigen kan de ISO- stekker in tweeën gedeeld zijn. Zorg er in dit geval voor dat beide stekkers worden aangesloten.

OPMERKINGEN

- De positie van het circuit van de snelheidsdetectie en de positie van de parkeerremschakelaar variëren afhankelijk van het model voertuig. Raadpleeg voor meer informatie uw erkende dealer van Pioneer of een professionele installateur.

- Wanneer in plaats van een luidspreker achter een subwoofer op dit product wordt aangesloten, verander de instelling van de uitgang achter dan naar de oorspronkelijke instelling. De subwooferuitgang van dit product geeft monogeluid.

- Zorg bij het gebruik van een subwoofer van 2 Ω dat u deze aansluit op de lichtpaarse en lichtpaarse/zwarte draden van het apparaat. Sluit niets aan op de groene en groen/zwarte draden.

Stroomversterker (apart verkocht)

Belangrijk

De luidsprekerdraden worden niet gebruikt wanneer deze aansluiting in gebruik is.

① Uitgang subwoofer (SUBWOOFER OUTPUT) 23 cm (STD) Uitgang van lage tonen (NW)
② RCA-kabel (apart verkocht)
③ Stroomversterker
④ Uitgang voorkant (FRONT OUTPUT) 15 cm (STD) Uitgang van hoge tonen (NW)
⑤ Uitgang achterkant (REAR OUTPUT) 15 cm (STD)

Uitgang van middentonen (NW)

⑥ Geel/zwart (MUTE)

Als u een apparaat gebruikt waarop de functie Dempen aanwezig is, sluit deze draad dan aan op de draad voor Audio dempen van dat apparaat. Als u een dergelijk apparaat niet gebruikt, sluit de draad voor Audio dempen dan NERGENS op aan.

⑦ Dit product

⑧ Afstandsbediening van het systeem

Aansluiten op blauw/witte kabel (max. 300 mA 12 V DC).

⑨ Luidspreker achter (STD)

Luidspreker middentonen (NW)

⑩ Luidspreker vóór (STD)

Luidspreker hoge tonen (NW)

⑪ Subwoofer (STD)

Luidspreker lage tonen (NW)

OPMERKING

Selecteer de juiste luidsprekermodus tussen standaardmodus (STD) en netwerkmodus (NW). Raadpleeg de bedieningshandleiding voor meer informatie.

iPod/iPhone en smartphone

OPMERKINGEN

• Raadpleeg de handleiding van de kabel voor meer informatie over het aansluiten van een extern apparaat met behulp van een apart gekochte kabel.
• Raadpleeg de bedieningshandleiding voor meer informatie over het aansluiten, de bediening en de compatibiliteit van de iPhone.
• Raadpleeg de bedieningshandleiding voor meer informatie over het aansluiten en bedienen van de smartphone.

Identificatielabels aan USB-kabels bevestigen

Bevestig identificatielabels aan USB-kabels voordat u dit product in een voertuig inbouwt.

1 Sluit USB-kabels op de achterkant van dit product op USB-aansluiting 1 en 2 aan.
2 Bevestig de identificatielabels die bij elke aansluiting horen op de USB-kabels zoals hieronder afgebeeld. Bevestig het "Port 1 Apple CarPlay"-label op de USB-kabel die op USB-aansluiting 1 is aangesloten. Bevestig het "Port 2 Android Auto"-label op de USB-kabel die op USB-aansluiting 2 is aangesloten.

iPod/iPhone

Aansluiting via de USB-aansluiting

① USB-aansluiting 1
② USB kabel 1.5 m
③ USB interfacekabel voor iPod/iPhone (CD-IU52) (apart verkocht)
④ iPhone

Smartphone (Android™-toestel)

Aansluiting via de USB-aansluiting

① USB-aansluiting 2
② USB kabel 1,5 m
③ USB - micro USB-kabel (type USB A - micro USB B) (meegeleverd bij CDMU200)
④ Smartphone

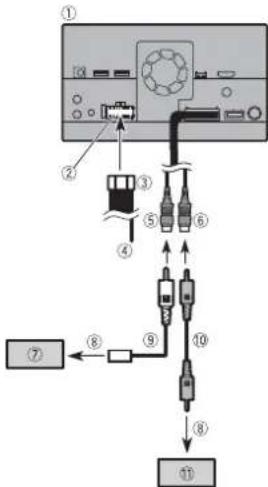

Camera

Wanneer u de achteruitkijkcamera gebruikt, dan wisselt de beeldweergave van de video automatisch door de versnellingspook in de stand ACHTERUIT (R) te zetten. Cameraweergave kunt u ook controleren wat zich tijdens het rijden achter uw voertuig bevindt.

WAARSCHUWING

• De schermweergave kan in spiegelbeeld verschijnen.
• Met de achteruitkijkcamera kunt u een eventuele aanhanger in de gaten houden

of achteruitkijken in een kleine parkeerplaats. Gebruik de camera niet voor entertainmentdoeleinden.

• De afstand van voorwerpen tot de achteruitkijkcamera kunnen groter of kleiner lijken dan dat deze in werkelijkheid is.
• De beeidweergave op volledige schermgrootte kan tijdens het achteruitrijden of het controleren van wat zich achter uw voertuig bevindt enigszins afwijken.

① Dit product
② Voeding
③ Stroomkabel
④ Lichtpaars/wit (REVERSE-GEAR SIGNAL INPUT)
⑤ Bruin (REAR VIEW CAMERA IN) 23 cm ⑥ Geel (VIDEO INPUT) 23 cm
⑦ Achteruitkijkcamera (ND-BC8) (apart verkocht)

⑧ Naar video-uitgang
⑨ RCA-kabel (meegeleverd met ND-BC8)
10 RCA-kabel (apart verkocht)
⑪ Achteruitkijkcamera (apart verkocht)

OPMERKINGEN

• Sluit uitsluitend de achteruitkijkcamera op de bruine kabel aan. Sluit geen andere apparaten aan.
• Voor het gebruik van achteruitkijkcamera's zijn bepaalde instellingen vereist. Raadpleeg de bedieningshandleiding voor meer informatie.

Extern videocomponent

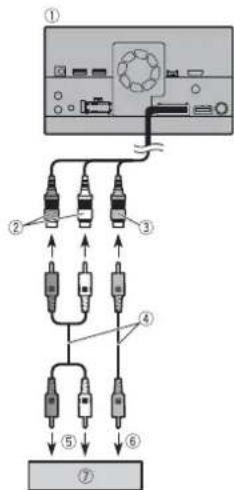

Het gebruik van AV-ingang

② Rood, wit (AUDIO INPUT) 23 cm
③ Geel (VIDEO INPUT) 23 cm
④ RCA-kabel (apart verkocht)
⑤ Naar audio-ingang
⑥ Naar video-ingang
⑦ Extern video-onderdeel (apart verkocht)

OPMERKING

Voor het gebruik van een extern video-onderdeel is een bepaalde instelling vereist. Raadpleeg de bedieningshandleiding voor meer informatie.

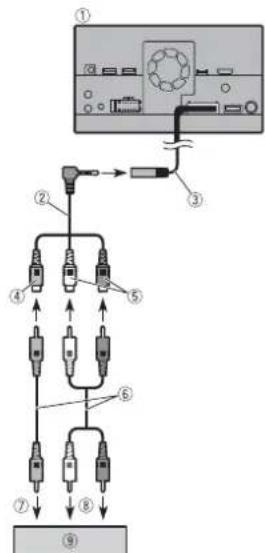

Het gebruik van een AUX-ingang

② Kabel voor AV ministekker (apart verkocht)
③ AUX ingang (AUX IN) 15 cm
④ Geel
⑤ Rood, wit
⑥ RCA-kabels (apart verkocht)
⑦ Naar video-uitgang
⑧ Naar audio-uitgangen
⑨ Extern video-onderdeel (apart verkocht)

OPMERKING

Voor het gebruik van een extern video-onderdeel is een bepaalde instelling vereist. Raadpleeg de bedieningshandleiding voor meer informatie.

LET OP

Zorg dat u voor de bedrading een AV-kabel met ministekker gebruikt (apart verkocht). Als u andere kabels gebruikt, kan de posities van draden afwijken wat tot storingen in beeld- en geluidweergave leidt.

Het gebruik van een HDMI- ingang

① Dit product
② HDMI-aansluiting
③ HDMI™-hogesnelheidskabel (apart verkocht)
④ HDMI-apparaat (apart verkocht)

OPMERKING

Wanneer u de HDMI™-kabel met hoge snelheid gebruikt, gebruik dan de kabelbinder om de kabel stevig vast te binden (pagina 7).

De HDMI™- hogesnelheidskabel vastbinden

Zorg dat u de HDMI™-hogesnelheidskabel met de kabelbinder vastmaakt wanneer u het externe apparaat met de HDMI™-hogesnelheidskabel aansluit.

1 Sluit de HDMI™-hogesnelheidskabel op de HDMI-aansluiting aan.
2 Wikkel de kabelbinder om de haak boven de HDMI-aansluiting en de HDMI™-hogesnelheidskabel, en trek de kabelbinder vervolgens aan om de HDMI™-hogesnelheidskabel vast te binden.

① Haak
② Kabelbinder
③ HDMI™-hogesnelheidskabel

LET OP

Trek de kabelbinder niet strakker dan noodzakelijk is.

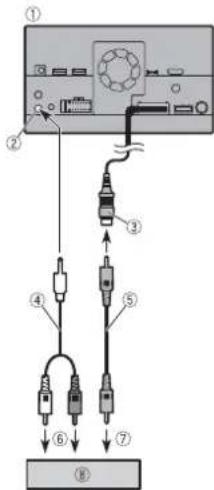

Beeldscherm voor achterin

① Dit product
② Uitgang audio achterkant (R. AUDIO OUT)
③ Geel (REAR MONITOR OUTPUT) 30 cm
④ Kabel met ministekker (apart verkocht) ⑤ RCA-kabels (apart verkocht)
⑥ Naar audio-ingang
⑦ Naar video-ingang
⑧ Beeldscherm voor achterin met stekkers voor RCA-ingang (apart verkocht)

WAARSCHUWING

Monteer het beeldscherm voor achterin NOOIT op een locatie waardoor de bestuurder tijdens het rijden een video kan bekijken.

De uitgang van dit product voor video achter is voor het aansluiten van een beeldscherm zodat passagiers achterin een video kunnen bekijken.

Installatie

Voorzorgsmaatregelen voor installatie

LET OP

- Monteer dit product nooit op plaatsen waar, of op een manier waardoor:

- De bestuurder of de passagiers letsel kunnen oplopen als het voertuig plotseling stopt.

- Kan het veilig besturen van het voertuig belemmeren, zoals op de vloer aan de voorkant van de bestuurdersstoel, of dicht bij het stuurwiel of de versnellingspook.

- Zorg dat u voor een goede installatie de meegeleverde onderdelen op de juiste manier gebruikt. Als bepaalde onderdelen niet standaard bij dit product worden meegeleverd, gebruik dan uitsluitend compatibele onderdelen op de gespecificeerde manier nadat u compatibiliteit ervan bij uw dealer gecontroleerd heeft. Als u onderdelen gebruikt die niet zijn meegeleverd en niet compatibel zijn, dan kunnen ze de onderdelen aan de binnenkant van dit product beschadigen of de werking van het product uitschakelen.

- Het is extreem gevaarlijk om de kabels om het stuurwiel of de versnellingspoc te wikkelen. Zorg dat dit product, de kabels en de bedrading ervan zodanig worden gemonteerd en weggewerkt da het geen belemmering vormt voor het veilig besturen van het voertuig.

- Zorg dat de bedrading niet tussen een deur en de carrosserie of een schuifmechanisme van een stoel bekneld kan raken, wat tot kortsluiting kan leiden.

• Controleer of u na het inbouwen van dit product aan al deze voorwaarden voldoet en het product goed heeft ingebouwd.
• Monteer dit product niet waar (i) het zicht van de bestuurder belemmerd wordt,
  (ii) de functie van een van de bedieningsonderdelen of veiligheidsmaatregelen belemmerd wordt, waaronder airbags, de knoppen voor gevarenverlichting, of
  (iii) het de mogelijkheid van de bestuurder belemmert om het voertuig veilig te besturen.
• Monteer dit product nooit vóór of naast de locatie in het dashboard, de deur, of de stijl van waaruit de airbag geactiveerd kan worden. Raadpleeg de handleiding van uw voertuig ter referentie voor de locaties waar de airbags zich aan de voorkant bevinden.

Vóór installatie

• Raadpleeg uw dichtstbijzijnde dealer als voor de installatie boorgaten in of andere wijzigingen aan uw voertuig nodig zijn.
• Sluit, voordat u dit product in de definitieve opstelling aansluit, de draden tijdelijk aan om te controleren of alle aansluitingen goed zijn en het systeem goed functioneert.
• Installeer dit product niet in een positie waarbij de opening van het LCD-venster door obstakels gehinderd wordt, zoals de versnellingspook. Zorg voordat u dit product installeert dat u voldoende ruimte vrij laat zodat het LCD-venster niet de versnellingspook hindert wanneer het volledig geopend is. Dit kan storing met

de versnellingspook of een storing aan het mechanisme van dit product veroorzaken.

Opmerkingen voor de installatie

- Monteer dit product niet op locaties die blootstaan aan hoge temperaturen of hoge luchtvochtigheid, zoals:

- Locaties in de buurt van een verwarming, ventilator of airconditioner.

- Locaties die blootgesteld worden aan direct zonlicht, zoals boven op het dashboard.

- Locaties die blootgesteld worden aan regen, zoals dicht bij het portier of op de vloer van het voertuig.

- Monteer dit product horizontaal op een oppervlak met een tolerantie van 0 tot 30 graden (binnen 5 graden naar links of naar rechts). Als het product niet goed gemonteerd wordt waarbij het oppervlak meer gekanteld is dan de tolerantiewaarde, dan neemt de kans op fouten in de beeldweergave in het voertuig toe en kan anderzijds een slechte beeldweergave veroorzaken.

- Om verzekerd te zijn van voldoende ventilatie bij gebruik van dit product, dient u er bij de installatie voor te zorgen dat u achter het achterpaneel voldoende ruimte vrij laat, en dient u eventuele losse kabels vast te binden zodat deze de ventilatie-openingen niet kunnen blokkeren.

5 cm Zorg voor voldoende vrije ruimte 5 cm

Voordat dit product gemonteerd wordt

1 Verwijder de sierrand.

Trek de boven- en onderkant van de sierrand naar u toe om de sierrand te verwijderen.

① Sierrand

2 Steek de meegeleverde treksleutel in beide kanten van het apparaat totdat ze op hun plaats klikken.

3 Trek het apparaat uit de houder.

① Treksleutel

Installatie met de houder

1 Monteer de houder in het dashboard.
2 Bevestig de montagebeugel door met een schroevendraaier de metalen uitsteeksels 90° te verbuigen.

182 mm ① ② 112 mm

① Dashboard
② Houder

3 Schuif dit product in de houder.

① Dashboard

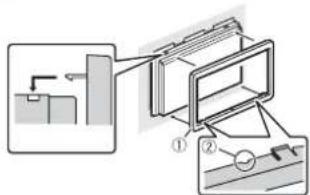

4 Monteer de sierrand.

Bevestig de sierrand met de kant

met de gleuf erin naar beneden gericht.

Installatie met behulp van de schroefgaten aan de zijkant van dit product

1 Bevestig dlt product aan de standaard montagebeugel. Breng dit product zodanig in positie dat de schroefgaten ervan op dezelfde hoogte als de schroefgaten in de beugel komen en draai per kant de drie schroeven vast. Gebruik de kruiskopschroeven of de platkopschroeven, afhankelijk van de vorm van de schroefgaten van de beugel.

① Standaard montagebeugel voor de radio
② Als de pal de installatie in de weg zit, dan kunt u deze verbuigen.

③ Dashboard of console
④ Kruiskopschroef of verzonken schroef Gebruik alleen de schroeven die bij dit product zijn meegeleverd.

Montage van de GPS- antenne

LET OP

Snijd niet de kabel van de GPS-antenne door om deze korter of langer te maken. Aanpassingen aan de antennekabel kan leiden tot kortsluiting of permanente beschadiging van dit product.

Opmerkingen voor de installatie

- De antenne dient gemonteerd te worden op een vlakke ondergrond waar radiogolven zo min mogelijk gehinderd worden. De antenne kan geen radiogolven ontvangen als satellietontvangst geblokkeerd is.

① Dashboard
② Hoedenplank
- Wanneer u de GPS-antenne in het voertuig monteert, zorg dan dat u de metalen plaat gebruikt die bij uw systeem is meegeleverd. Als u deze plaat niet gebruik, kan de ontvangst minder goed tot slecht zijn.

• Beschadig de metalen plaat niet. Dit kan de gevoeligheid van de GPS-antenne aantasten.
• Trek niet aan de antennekabel zelf wanneer u de GPS-antenne verwijdert. De kabel kan losraken.
• Verf de GPS-antenne niet, aangezien dit de ontvangst kan aantasten.

Wanneer u de antenne aan de binnenkant van het voertuig monteert (op het dashboard of de hoedenplank)

WAARSCHUWING

Plaats de GPS-antenne niet boven sensoren of ventilatieroosters op het dashboard van het voertuig omdat dit de juiste werking van dergelijke sensoren of roosters kan aantasten en de metalen plaat onder de GPS-antenne ook niet goed en stevig op het dashboard kan worden gemonteerd.

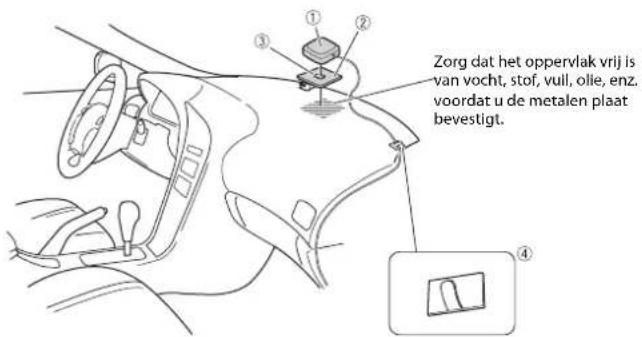

Zorg dat het oppervlak vrij is van vocht, stof, vuil, olie, enz. voordat u de metalen plaat bevestigt.

① GPS-antenne
② Metalen plaat
Verwijder de beschermfolie aan de achterkant.
③ Dubbelzijdig plakband
④ Klemmen

Gebruik klemmen om de draad waar nodig in het voertuig vast te klemmen.

OPMERKINGEN

• Bevestig de metalen plaat zo vlak mogelijk op de ondergrond waar de GPS-antenne op de voorruit of achterruit gericht is.
• Bevestig de GPS-antenne op de metalen plaat met behulp van dubbelzijdig plakband.
• De metalen plaat bevat een sterk kleefmiddel die na het verwijderen van de metalen plaat een zichtbare plek achterlaat.
• Snijd de metalen plaat niet in kleinere stukjes wanneer u de plaat bevestigt.
• Sommige modellen voertuigen gebruiken voor de ruiten een glassoort die geen signalen van GPS-satellieten doorlaat. Op dergelijke voertuigen dient u de GPS-antenne aan de buitenkant van het voertuig te monteren.

De microfoon installeren

• Monteer de microfoon op een locatie waar de richting en de afstand tot de bestuurder de stem van de bestuurder het beste kunnen oppikken.
• Zorg ervoor dat u via (ACC OFF) het product heeft uitgeschakeld voordat u de microfoon aansluit.
• Afhankelijk van het voertuigmodel kan de microfoonkabel te kort zijn als u de microfoon op de zonneklep bevestigt. Installeer in dat geval de microfoon op de stuurkolom.

1 Monteer de microfoondraad in de gleuf.

① Microfoondraad
② Gleuf

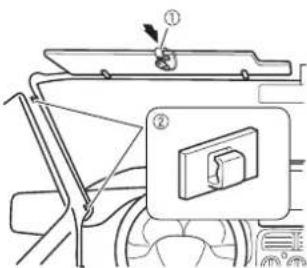

2 Bevestig de microfoonklem aan de zonneklep.

Gebruik apart verkrijgbare klemmen om de draad waar nodig in het voertuig vast te klemmen.

Monteer de microfoon op de zonneklep wanneer deze omhoog geklapt is. De microfoon kan de stem van de bestuurder niet herkennen wanneer de zonneklep omlaag is.

Montage op de stuurkolom

1 Verwijder de microfoonstandaard uit de microfoonklem door de microfoonstandaard te verschuiven terwijl u op de tab drukt.

① Tab
② Microfoonstandaard

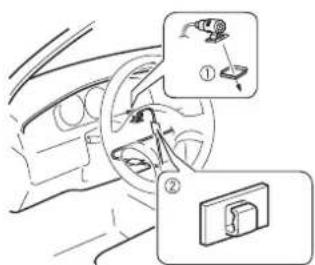

2 Monteer de microfoon op de stuurkolom.

① Dubbelzijdig plakband
② Klemmen

Gebruik apart verkrijgbare klemmen om de draad waar nodig in het voertuig vast te klemmen.

OPMERKING

Monteer de microfoon op de stuurkolom, maar zorg dat de microfoon de werking van het stuur niet hindert.

De hoek van de microfoon afstellen

De hoek van de microfoon kan worden aangepast.

PIONEER CORPORATION
