GEBRUIKSAANWIJZING ETM1005 Ferm

ETM1005 Hartelijk dank voor de aanschaf van dit Ferm product. Hiermee heeft u een uitstekend product aangeschaft van één van de toonaangevende Europese distributeurs. Alle Ferm producten worden gefabriceerd volgens dehoogsteprestatie-enveiligheidsnormen.Deel van onze filosofie is de uitstekende klantenservice die wordt ondersteund door onze uitgebreide garantie. Wij hopen dat u vele jaren naar tevredenheid gebruik zult maken van dit product. De nummers in de nu volgende tekst ver wijzen naar de afbeeldingen op pagina 2 Voor uw eigen veiligheid en die van anderen raden wij u aan deze gebruikershandleiding zorgvuldig door te lezen, voordat u deze machine in gebruik neemt. Bewaar deze gebruikershandleiding en de overige documentatie bij de machine. Inleiding Met de nietmachine kunt u verschillende materialen bevestigen, zoals stof, hout, gaas, karton en leer. U kunt het apparaat dus prima gebruiken om meubels te bekleden, voorwerpen in te pakken of schoenen te repareren. Inhoudsopgave:

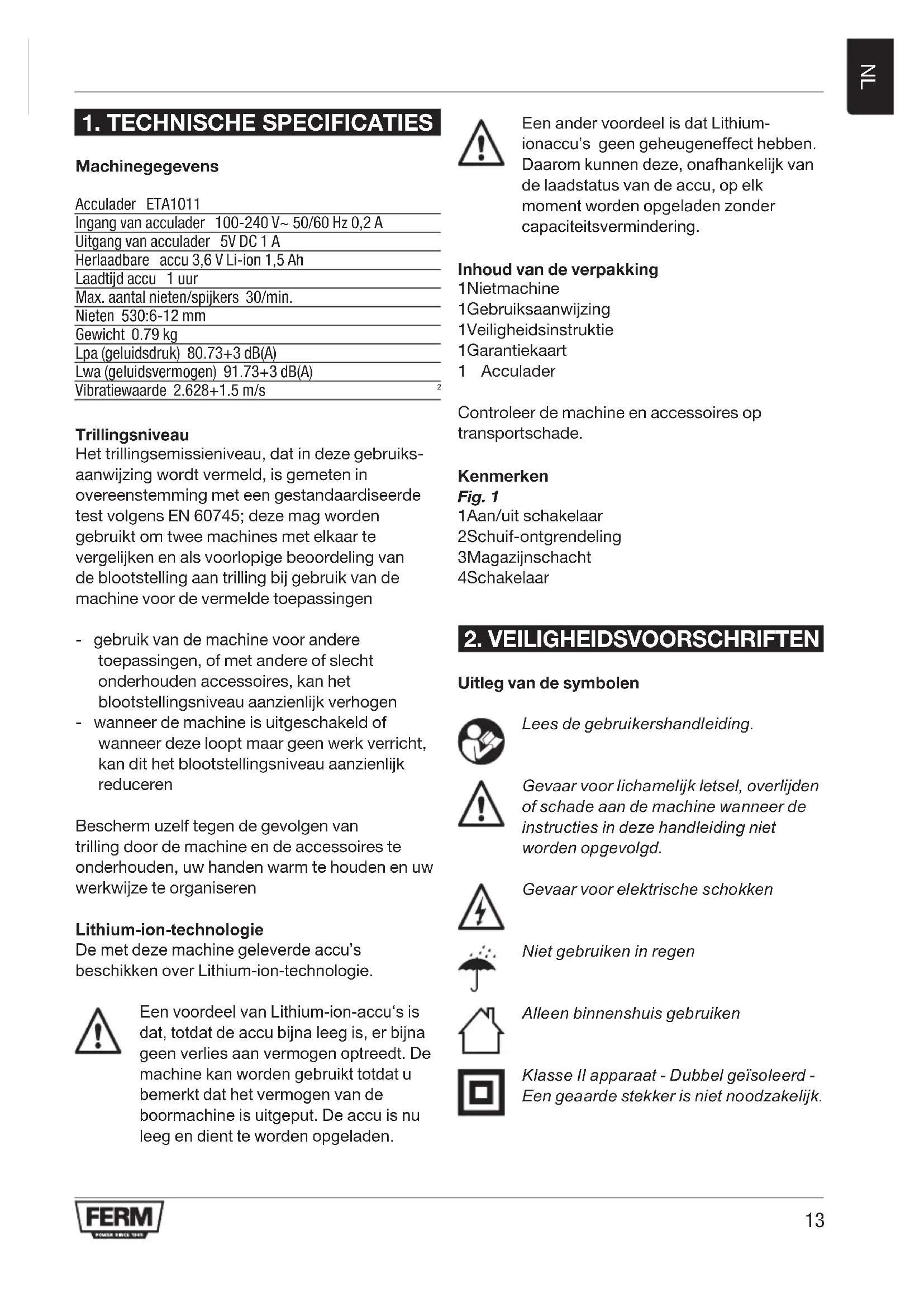

1. Technische specificaties

2. Veiligheidsvoorschriften

Machinegegevens Acculader ETA1011 Ingang van acculader 100-240 V~ 50/60 Hz 0,2 A Uitgang van acculader 5V DC 1 A Herlaadbare accu 3,6 V Li-ion 1,5 Ah Laadtijd accu 1 uur Max. aantal nieten/spijkers 30/min. Nieten 530:6-12 mm Gewicht 0.79 kg Lpa (geluidsdruk) 80.73+3 dB(A) Lwa (geluidsvermogen) 91.73+3 dB(A) Vibratiewaarde 2.628+1.5 m/s

Trillingsniveau Het trillingsemissieniveau, dat in deze gebruiks- aanwijzing wordt vermeld, is gemeten in overeenstemming met een gestandaardiseerde test volgens EN 60745; deze mag worden gebruikt om twee machines met elkaar te vergelijken en als voorlopige beoordeling van de blootstelling aan trilling bij gebruik van de machine voor de vermelde toepassingen - gebruik van de machine voor andere toepassingen, of met andere of slecht onderhouden accessoires, kan het blootstellingsniveau aanzienlijk verhogen - wanneer de machine is uitgeschakeld of wanneer deze loopt maar geen werk verricht, kan dit het blootstellingsniveau aanzienlijk reduceren Bescherm uzelf tegen de gevolgen van trilling door de machine en de accessoires te onderhouden, uw handen warm te houden en uw werkwijze te organiseren Lithium-ion-technologie De met deze machine geleverde accu’s beschikken over Lithium-ion-technologie. Een voordeel van Lithium-ion-accu‘s is dat, totdat de accu bijna leeg is, er bijna geen verlies aan vermogen optreedt. De machine kan worden gebruikt totdat u bemerkt dat het vermogen van de boormachine is uitgeput. De accu is nu leeg en dient te worden opgeladen. Een ander voordeel is dat Lithium- ionaccu’s geen geheugeneffect hebben. Daarom kunnen deze, onafhankelijk van de laadstatus van de accu, op elk moment worden opgeladen zonder capaciteitsvermindering. Inhoud van de verpakking 1 Nietmachine 1 Gebruiksaanwijzing 1 Veiligheidsinstruktie 1 Garantiekaart 1 Acculader Controleer de machine en accessoires op transportschade. Kenmerken Fig. 1 1 Aan/uit schakelaar 2 Schuif-ontgrendeling 3 Magazijnschacht 4 Schakelaar

2. VEILIGHEIDSVOORSCHRIFTEN

Uitleg van de symbolen Lees de gebruikershandleiding. Gevaar voor lichamelijk letsel, overlijden of schade aan de machine wanneer de instructies in deze handleiding niet worden opgevolgd. Gevaar voor elektrische schokken Niet gebruiken in regen Alleen binnenshuis gebruiken Klasse II apparaat - Dubbel geïsoleerd - Een geaarde stekker is niet noodzakelijk.14

Werp het product niet weg in ongeschikte containers. Aparte inzameling van Li-ion-accu’s. Het product is in overeenstemming met de van toepassing zijnde veiligheidsnormen in de Europese richtlijnen. Specifieke veiligheidsvoorschriften

• Gaeraltijdvanuitdathetgereedschap bevestigingsmiddelen bevat. Het onzorgvuldig omgaan met de tacker kan leiden tot het onverwacht afvuren van bevestigingsmiddelen, en lichamelijk letsel veroorzaken.

• Richthetgereedschapnietopuzelfof op iemand in uw directe omgeving. Het onbedoeld bedienen van het apparaat kan tot lichamelijk letsel leiden.

• Bedienhetgereedschapniettenzijhet stevig tegen het werkstuk geplaatst is. Als het gereedschap niet in contact is met het werkstuk, kan het bevestigingsmiddel van uw werkstuk afbuigen.

• Ontkoppelhetgereedschapvande stroombron wanneer het bevestigingsmiddel vastloopt in het gereedschap. Terwijl u een vastgelopen bevestigingsmiddel verwijdert, kan de tacker onbedoeld bediend worden als deze niet van de stroombron ontkoppeld is.

• Gebruikdezetackernietvoorhetbevestigen van elektrische leidingen. Het apparaat is niet gemaakt voor het installeren van elektrische leidingen en kan de isolatie van deze leidingen beschadigen met als gevolg brand of een elektrische schok. Gebruik en onderhoud accugereedschap a) Uitsluitend herladen met de door de fabrikant opgegeven acculader. Een acculader die voor een bepaald type accupack geschikt is kan brandgevaar opleveren wanneer deze wordt gebruikt met een ander accupack. b) Gebruik powertools uitsluitend met speciaal daarvoor bestemde accupacks. Het gebruik van andere accupacks kan gevaar voor letsel en brand opleveren. c) Houd, wanneer u het accupack niet gebruikt, dit uit de buurt van andere metalen voorwerpen, zoals paperclips, muntstukken, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen, die voor verbinding kunnen zorgen tussen de twee accupolen. Kortsluiting tussen de accupolen kan brandplekken of brand veroorzaken. d) Bij onjuist gebruik kan er vloeistof uit de accu komen; vermijd het contact hiermee. Spoel de plek met water in het geval dat u toch per ongeluk ermee in aanraking komt. Roep tevens medische hulp in wanneer de vloeistof in contact komt met uw ogen. Vloeistof uit de accu kan irritatie of brandwonden veroorzaken. Service a) Laat de powertools onderhouden door een erkende reparateur die uitsluitend gebruik maakt van identieke vervangingsonderdelen. Dit zorgt ervoor dat de veiligheid van de elektrische machine intact blijft. Ten aanzien van de acculader Bedoeld gebruik Laad uitsluitend herlaadbare accupacks van het type Li-ion van 3,6 V met max. 1,5 Ah. Andere typen accu’s kunnen exploderen, wat lichamelijk letsel en schade kan veroorzaken. a) Het apparaat dient niet te worden gebruikt door personen (inclusief kinderen) met verminderde fysieke, zintuiglijke of mentale functies of personen zonder enige ervaring en kennis, tenzij zij onder toezicht staan of zijn geïnstrueerd b) Laat kinderen onder toezicht niet met het apparaat spelen c) Laad niet-herlaadbare accu’s niet opnieuw op! d) Plaats de accu’s tijdens het opladen in een goed geventileerde ruimte!15

Voordat u de nietmachine gebruikt

• Draagaltijdoogbeschermingwanneeruhet apparaat gebruikt.

• Onderhoudhetapparaatzorgvuldig.

• Controleerbewegendedelenopfoutieve uitlijning of vastzitten, breuken in onderdelen en andere omstandigheden die de werking van het apparaat negatief kunnen beïnvloeden. Indien er sprake is van beschadiging, moet het apparaat vóór gebruik een servicebeurt krijgen.

• Controleerofdeschuifvanhetmagazijngoed bevestigd is.

• Gebruikhetapparaatnietineenvochtige omgeving.

• Bewerkmethetapparaatgeenmateriaal waarin asbest zit. Gebruik van het apparaat

• Gebruikhetapparaatnietwanneerditnietvia de Aan/Uit-schakelaar te bedienen is. Bij vervanging van snoeren of stekkers Wanneer het netsnoer beschadigd raakt, dan dient het vervangen te worden door een speciaal netsnoer dat verkrijgbaar is bij de fabrikant of de customer service van de fabrikant. Gooi oude snoeren of stekkers direct weg zodra ze door nieuwe exemplaren zijn vervangen. Het is gevaarlijk om de stekker van een los snoer in een stopcontact te steken. Verwijder alle nieten uit het magazijn na elk gebruik

De machine moet zijn opgeladen voordat deze voor het eerst wordt gebruikt. De machine laden (via de oplaadadapter) Afb. B U kunt de machine opladen via de oplaadadapter of via de USB-oplader van uw mobiele telefoon.

• Sluit,indiennodig,deUSB-kabelaanopde oplaadadapter door de USB-stekker in de USB-ingang van de oplaadadapter te drukken.

• Steekhetstekkertjeinhetaansluitpuntomde machine op te laden.

• Steekdeopladerineenstopcontactenwacht even. Het led-controlelampje op de machine gaat branden en toont de laadstatus. De machine laden (via de USB-ingang) Afb. C

• Verwijder,indiennodig,deUSB-kabeluitde oplaadadapter door deze uit de USB-ingang te trekken.

• Steekhetstekkertjeinhetaansluitpuntomde machine op te laden.

• SteekdestekkervandeUSB-kabelinhet USB-toestel(bijvoorbeelddeopladervanuw mobiele telefoon).

• ZorgervoordathetUSB-toestelvoedingkrijgt of is ingeschakeld.

• Controleerdelaadstatusdoortecontroleren of het controlelampje voor opladen op de machine brandt. Controlelampje voor opladen Afb. A Demachinebeschiktovereencontrolelampje voor opladen dat de status van het laadproces aangeeft: Led-kleur Status Rood Bezig met opladen van accu Groen Opladen van de accu is beëindigd, de accu is volledig opgeladen

• Verwijder,alsdeaccuvolledigisopgeladen, de stekker van de oplader uit het stopcontact en haal de kabel uit de machine. Lithium-ion-accu‘s kunnen gedurende een lange tijd worden opgeslagen zonder veel van hun lading te verliezen. Wanneer deze machine gedurende een langere tijd niet wordt gebruikt, is het raadzaam de accu te bewaren in opgeladen toestand. Toepassing Fig. 2 Gebruik voor het apparaat een van de volgende typen nieten:

• U530:6-12mm De machine laden Verzeker u ervan dat voordat u het apparaat opent de machine uitgeschakeld is.16

Plaatsen van nieten/nagels

• Plaatsdenieten(fig.4)inhetmagazijn.

• Duwdeschuifterugindemachine

• Zetdeschuifvastdoordezenaarvorente schuiven tot deze vastklikt. Het gebruik van de tacker

• Drukopdeaan/uitschakelaar(1)omde machine in te schakelen.

• Drukopdeaan/uitschakelaar(1)omde machine uit te schakelen.

• Plaatshetgereedschapopdeplaatswaarde niet of nagel aangebracht moet worden.

• Drukhetgereedschapstevignaarbeneden.

• Drukopdeschakelaar(4). Door de kracht waarmee het apparaat werkt, zal het een terugslag geven. Houd daar rekening mee.

Zorg dat de machine niet onder spanning staat wanneer onderhoudswerkzaam- heden aan het mechaniek worden uitgevoerd. Dezemachineszijnontworpenomgedurende lange tijd probleemloos en met minimaal onderhoud te blijven functioneren. U kunt de levensduur verlengen door de machine regelmatig schoon te maken en haar deskundig te behandelen. Storingen In het geval de machine niet naar behoren funktioneert, geven wij onderstaand een aantal mogelijke oorzaken en de bijbehorende oplossingen:

• Alsereennietvastiskomentezitteninhet apparaat, ga dan als volgt te werk:

• Verwijderdenietofspijkermeteen dun voorwerp (bijvoorbeeld een mesje) voorzichtig uit het apparaat. Laat reparaties altijd uitvoeren door een erkend installateur of reparatiebedrijf. Reinigen Reinig de buitenkant van de machine regelmatig met een zachte doek, bij voorkeur na elk gebruik. Hou de luchtspleten vrij van stof en vuil. Verwijder hardnekkig vuil met een zachte doek, bevochtigd met wat zeepsop. Gebruik geen oplosmiddelen zoals benzine, alcohol, ammoniak en dergelijke. Dergelijkestoffentastendekunststofonderdelen aan. Defecten Mocht er een defect optreden, bijvoorbeeld door slijtage van een onderdeel, neem dan a.u.b. contact op met het op de garantiekaart vermelde serviceadres. Achter in deze handleiding bevindt zich een uitgebreid overzicht van onderdelen die nabesteld kunnen worden.17
