Producttype	Universele afstandsbediening
Merk	PHILIPS
Model	SRU5170
Te bedienen apparaten	Tot 7 verschillende apparaten
Voeding	3 AAA/R03-batterijen (elk 1,5 V)
Display	LCD-scherm met achtergrondverlichting
Leermodus	Ja, vanaf een originele afstandsbediening
Code zoeken	Ja, automatisch per merk
Extra functies	Programmeerbaar via geavanceerde modus (XTRA)
Achtergrondverlichting	In-/uitschakelbaar (toetsen 1+9 of 7+9)
Fabrieksinstellingen herstellen	Ja (toetsen 1+6 dan 981)
Onderhoud en reiniging	Gebruik een droge, zachte doek
Bedrijfstemperatuur	0 °C tot 40 °C (schatting)
Veiligheid	Houd rekening met de polariteit van de batterijen, niet blootstellen aan vocht
Afmetingen (ongeveer)	Ongeveer 20 x 5 x 2,5 cm
Gewicht (ongeveer)	Ongeveer 100 g met batterijen

Veelgestelde vragen - SRU5170 PHILIPS

Hoe configureer ik de afstandsbediening SRU5170 voor mijn televisie?

Houd de SELECT-toets 3 seconden ingedrukt tot 'SETUP' verschijnt. Gebruik ▲/▼ om 'TV' te selecteren en druk op OK. Voer de code van uw merk in (bijv. 0001 voor Philips) of gebruik het automatisch zoeken door op ⏻ te drukken tot het apparaat reageert.

Wat moet ik doen als mijn afstandsbediening geen code voor mijn apparaat vindt?

Als 'LIST END' wordt weergegeven na het zoeken, is er geen code beschikbaar. U kunt de leermodus gebruiken: houd LEARN en de gewenste toets 3 seconden ingedrukt en druk vervolgens op de overeenkomstige toets van de originele afstandsbediening.

Hoe vervang ik de batterijen van de SRU5170?

Wanneer het batterijpictogram knippert, opent u het deksel door te drukken en te schuiven. Plaats 3 AAA/R03-batterijen, let op de + en - polariteit. Alle instellingen blijven behouden.

Hoe schakel ik de achtergrondverlichting in of uit?

Om in te schakelen, houdt u de toetsen 7 en 9 3 seconden ingedrukt. Om uit te schakelen, houdt u 1 en 9 3 seconden ingedrukt.

Hoe herstel ik de fabrieksinstellingen van de afstandsbediening?

Houd de toetsen 1 en 6 3 seconden ingedrukt tot 'SETUP' verschijnt. Druk daarna achtereenvolgens op 9, 8, 1. Alle aangeleerde functies worden gewist.

Waarom geeft het scherm 'ERROR' weer tijdens het leren?

Dit betekent dat er binnen 20 seconden geen signaal is ontvangen of dat de afstandsbedieningen niet zijn uitgelijnd. Plaats de koppen op 5-10 cm en probeer opnieuw. Controleer ook of de functie bestaat op de originele afstandsbediening.

Kan ik twee televisies bedienen met deze afstandsbediening?

Ja, de SRU5170 kan tot 7 apparaten bedienen. Selecteer tijdens de configuratie 'TV' voor de eerste televisie en 'TV2' voor de tweede.

Wat moet ik doen als het apparaat niet correct reageert na configuratie?

Probeer opnieuw te configureren met een andere merkcode. Als het probleem aanhoudt, gebruik dan de leermodus om de toetsen één voor één te kopiëren van de originele afstandsbediening.

Hoe voeg ik een extra functie toe (bijv. ZOOM)?

Houd XTRA 3 seconden ingedrukt om de geavanceerde modus te openen. Gebruik ▲/▼ om de functie (bijv. ZOOM) te selecteren en druk op OK. Druk vervolgens op de overeenkomstige toets van de originele afstandsbediening.

De afstandsbediening werkt helemaal niet meer, wat moet ik controleren?

Controleer de batterijen: als het pictogram knippert, vervang ze dan. Zorg ervoor dat er geen obstakel is tussen de afstandsbediening en het apparaat. Als er niets wordt weergegeven, probeer dan een volledige reset (toetsen 1+6 dan 981).

GEBRUIKSAANWIJZING SRU5170 PHILIPS

1. Inleiding 31
2. Instellen van de afstandsbediening 31-33
3. Gebruik van de afstandsbediening 33-34

Toetsen en functies 33-34

Extra functies 34

1. Extra mogelijkheden 35-37

Toevoegen van extra functies 35

Apparaten verwijderen 36

Aanleren van toetsfuncties 36

Inschakelen/uitschakelen van de achtergrondverlichting 37

Herstellen van de oorspronkelijke functies van de afstandsbediening 37

1. Vervangen van de batterijen 37
2. Ondersteuning 38-39

Verhelpen van storingen 38-39

Hulp nodig? 39

Lijst met extra functies 76

Informatie voor de gebruiker 78

1. Inleiding

Gefeliciteerd met de aanschaf van de Philips SRU 5170 universele afstandsbediening.

De SRU 5170 kan tot 7 verschillende apparaten bedienen. Tijdens het instellen kunt u zelf exact aangeven welke apparaten u gaat bedienen (zie onderstaande tabel).

Informatie over het gebruiksklaar maken van de SRU 5170 vindt u in hoofdstuk 2

'Instellen van de afstandsbediening'.

2. Instellen van de afstandsbediening

De afstandsbediening kan ingesteld worden voor het bedienen van elke gewenste 7 van de volgende apparaten:

Apparaat	Display-indicatie
Tv	TV
Tweede tv	TV2
Videorecorder	VCR
Tweede videorecorder	VCR2
Personal Video Recorder	PVR
Tv/vcr-combi	TV-VCR
Tv/dvd-combi	TV-DVD
Dvd/vcr-combi	DVD-VCR
Versterker	AMPLIFIER
Home Theatre-systeem	HTS
Audio-installatie	AUDIO-SET
Tuner	TUNER
Digitale media-receiver	DMR
Settop-box	STB
Satellietontvanger	SAT
DVB-T-apparaat (Digital Video Broadcasting – Terrestrial)	DVB-T
Kabeldecoder	CABLE
Cd-speler	CD
Minidisk	MD
Dvd-speler	DVD
Dvd-recorder	DVDR
Spelcomputer	GAME
Dvd-recorder met harddisk	DVDR-HDD
Multimedia-pc	PC

Gebruiksaanwijzing

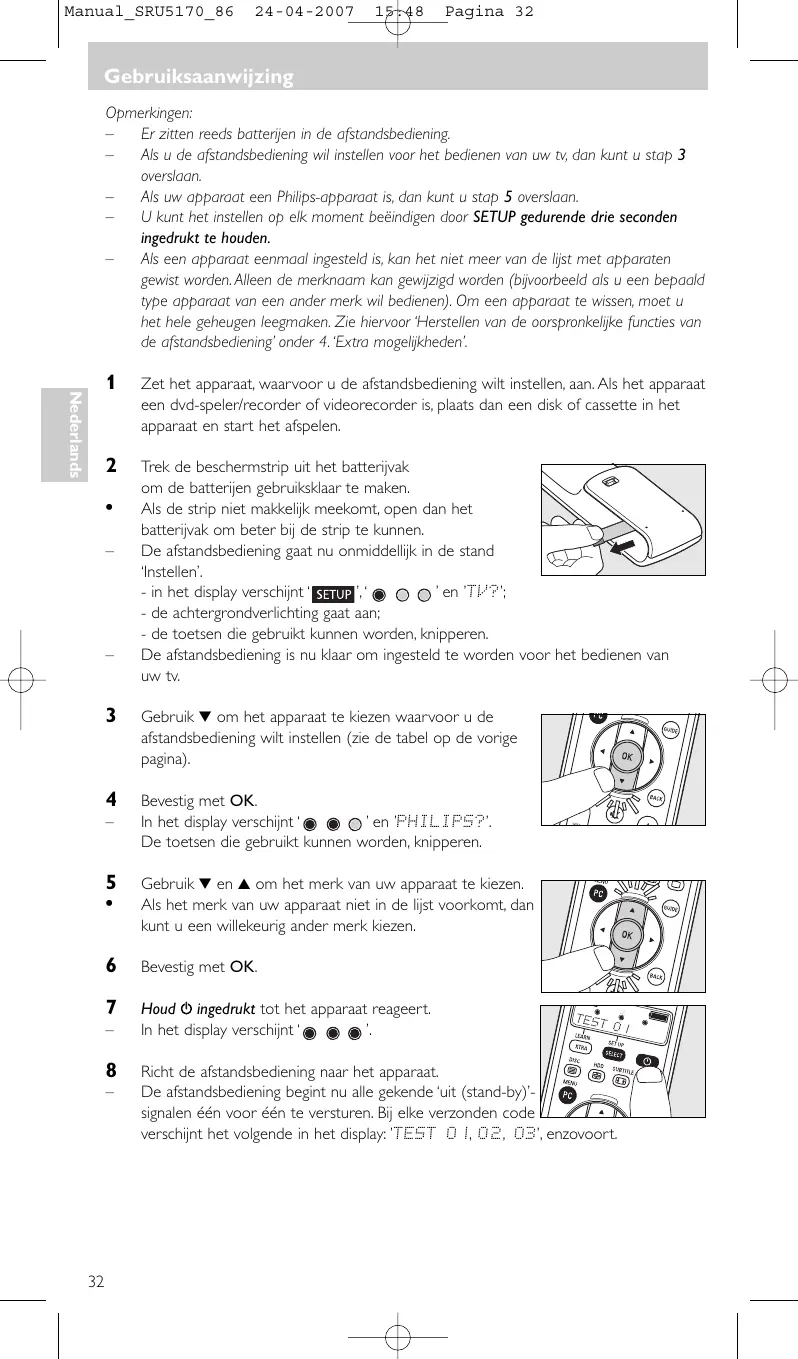

Opmerkingen:

— Er zitten reeds batterijen in de afstandsbediening.
- Als u de afstandsbediening wil instellen voor het bedienen van uw tv, dan kunt u stap 3 overslaan.
— Als uw apparaat een Philips-apparaat is, dan kunt u stap 5 overslaan.
- U kunt het instellen op elk moment beëindigen door SETUP gedurende drie seconden ingedrukt te houden.
- Als een apparaat eenmaal ingesteld is, kan het niet meer van de lijst met apparaten gewist worden. Alleen de merknaam kan gewijzigd worden (bijvoorbeeld als u een bepaald type apparaat van een ander merk wil bedienen). Om een apparaat te wissen, moet u het hele geheugen leegmaken. Zie hiervoor 'Herstellen van de oorspronkelijke functies van de afstandsbediening' onder 4. 'Extra mogelijkheden'.

1 Zet het apparaat, waarvoor u de afstandsbediening wilt instellen, aan. Als het apparaat een dvd-speler/recorder of videorecorder is, plaats dan een disk of cassette in het apparaat en start het afspelen.

2 Trek de beschermstrip uit het batterijvak om de batterijen gebruiksklaar te maken.

- Als de strip niet makkelijk meekomt, open dan het batterijvak om beter bij de strip te kunnen.

- De afstandsbediening gaat nu onmiddellijk in de stand 'Instellen'.

- in het display verschijnt 'SETUP', '○ ○ ○ ' en 'TV?';

- de achtergrondverlichting gaat aan;

- de toetsen die gebruikt kunnen worden, knipperen.

- De afstandsbediening is nu klaar om ingesteld te worden voor het bedienen van uw tv.

3 Gebruik ▼ om het apparaat te kiezen waarvoor u de afstandsbediening wilt instellen (zie de tabel op de vorige pagina).

4 Bevestig met OK.

- In het display verschijnt ‘● ● ○ ’ en 'PHILIPS?'. De toetsen die gebruikt kunnen worden, knipperen.

PC GUIDE OK BACK

5 Gebruik ▼ en ▲ om het merk van uw apparaat te kiezen.

- Als het merk van uw apparaat niet in de lijst voorkomt, dan kunt u een willekeurig ander merk kiezen.

PC OK GUIDE BACK

6 Bevestig met OK.

7 Houd Ⓧ ingedrukt tot het apparaat reageert.

— In het display verschijnt ‘● ● ●’.

TEST 01 LEARN XTRA SELECT DISC HDD SUBTITLE MENU PC

8 Richt de afstandsbediening naar het apparaat.

- De afstandsbediening begint nu alle gekende 'uit (stand-by)'-signalen één voor één te versturen. Bij elke verzonden code verschijnt het volgende in het display: 'TEST 01,02,03

9 Wanneer het apparaat reageert, laat ⏻ dan onmiddellijk los.

• De afstandsbediening heeft nu een code gevonden die werkt voor uw apparaat. In het display verschijnt 'SETUP OK'.
• Als het apparaat niet reageert en 'LIST END' verschijnt, dan is er geen code gevonden voor het apparaat. Om het apparaat met de afstandsbediening te kunnen bedienen, moeten de functies van de originele afstandsbediening één voor één aangeleerd worden. Zie hiervoor 'Aanleren van toetsfuncties' onder 4. 'Extra mogelijkheden'.

10 Controleer of u alle apparaatfuncties kunt bedienen met de afstandsbediening.

- Als dit lukt, dan is de afstandsbediening klaar om het apparaat te bedienen. De achtergrondverlichting gaat uit.

• Lukt dit niet, ga dan verder met stap 11.
- Als u de afstandsbediening wilt instellen voor het bedienen van andere apparaten, ga dan verder met stap 11.

11 Houd SELECT gedurende drie seconden ingedrukt:

- - in het display verschijnt 'SETUP', '○ ○ ○ 'en 'TV'?'.

- de achtergrondverlichting gaat aan.

- de toetsen die gebruikt kunnen worden, knipperen.

– De afstandsbediening staat nu in de stand 'Instellen'.

12 Ga verder met het instellen vanaf stap 3.

- Als een apparaat, na verschillende pogingen, nog steeds helemaal niet of niet op de juiste manier op alle toetsen reageert, dan kan de afstandsbediening geen code vinden voor het apparaat. Om het apparaat met de afstandsbediening te kunnen bedienen, moeten de functies van de originele afstandsbediening één voor één aangeleerd worden. Zie hiervoor 'Aanleren van toetsfuncties' onder 4. 'Extra mogelijkheden'.

3. Gebruik van de afstandsbediening

Toetsen en functies

Op de afbeelding op pagina 3 ziet u een overzicht van alle toetsen en de bijbehorende functies.

① Display

informatiescherm. Geeft de huidige status van de afstandsbediening weer:

SETUP: de afstandsbediening staat in de stand 'Instellen' of 'Geavanceerde functies'.

LEARN: de afstandsbediening is bezig met aanleren.

: batterijstatus. Knippert als de batterijen bijna leeg zijn.

● ● ●: branden bij instellen, aanleren of geavanceerde functies.

: brandt als de afstandsbediening een signaal verstuurt.

: brandt als de afstandsbediening een signaal ontvangt bij het aanleren of bij geavanceerde functies.

TV: het gekozen apparaat.

PHILIPS: het gekozen merk.

② LEARN.... - de afstandsbediening in de aanleerstand schakelen.

XTRA.... - aanzetten van de achtergrondverlichting (indien ingeschakeld).

- weergeven van extra (geavanceerde) functies voor het gekozen apparaat.

Gebruiksaanwijzing

③ / DISC - TV-mode: teletekst aan/uit.

- DVD-mode: diskmenu.

/ HDD.... - TV-mode: tekst vasthouden.

- DVD-R-mode: Harddiskmenu.

/ SUBTITLE .... - TV-mode: breedbeeld-tv.

- DVD-mode: ondertiteling.

□ / FAV(orieten).... - TV-mode: tekst uit.

- SAT-mode: lijst met favoriete kanalen.

④ PC .... in- / uitschakelen van de multimedia-pc.

MENU....openen en afsluiten van het menu.

⑤ OK...... bevestigen van uw keuze.

⑥ INFO....weergeven van zenderinformatie op het scherm.

⑦ 📄. uitschakelen van het geluid van de tv.

⑧ -VOL +..... instellen van het tv-volume.

⑨ Cijfertoetsen . . . . . . - TV-mode: directe keuze van een kanaal of andere functie.

- AMP-mode: bronkeuzetoetsen

(TV, DVD, VCR, TUNER, CD, AUX).

⑩ AV .... schakelen tussen de externe ingangen van uw apparaat.

⑪ ◀◀ ...... - TV-mode: rode teleteksttoets*.

- VCR/DVD-mode: terugspoelen.

▶ - TV-mode: index.

- VCR/DVD-mode: afspelen.

▶▶ ...... - TV-mode: blauwe teleteksttoets*.

- VCR/DVD-mode: doorspoelen.

■....- TV-mode: groene teleteksttoets*.

⑫ -/-- kiezen tussen één- en tweecijferige zendernummers.

⑬ P◀P ....- kiezen van een vorig kanaal / programma.

SURROUND ..... - kiezen van de surround-modes.

⑭ - PROG +..... kiezen van de vorige of volgende zender.

⑮ BACK .... één niveau terugkeren binnen het menu of afsluiten van het menu.

⑯ Cursortoetsen. . . . . cursor omhoog, omlaag, naar links, naar rechts in een menu.

⑰ GUIDE .... STB-mode: openen van de elektronische tv-programmagids.

SELECT.... - aanzetten van de achtergrondverlichting (indien ingeschakeld).

- kiezen van een apparaat. U kunt alleen die apparaten kiezen, waarvoor de afstandsbediening ingesteld is.

* Opmerking: Als u de gekleurde toetsen wilt gebruiken als kleurkeuzetoetsen in DVDR-HDD-mode, dan moet u de kleurkeuzefuncties aanleren aan de XTRA-functietoetsen. Zie hiervoor 'Aanleren van toetsfuncties' onder 4. 'Extra mogelijkheden'.

Extra functies

Aan de afstandsbediening kunnen voor elk apparaat, waarvoor de afstandsbediening ingesteld is, extra (geavanceerde) functies toegevoegd worden.

Zie hiervoor het hierna volgende 'Toevoegen van extra functies'.

Voor een overzicht van de extra (geavanceerde) functies voor de verschillende apparaten, zie de lijst 'Extra functies' achterin dit boekje.

4. Extra mogelijkheden

Toevoegen van extra functies

Opmerking: Er kunnen alleen functies toegevoegd worden die ook aanwezig zijn op de originele afstandsbedieningen van de apparaten.

1 Houd XTRA gedurende 3 seconden ingedrukt:

• de achtergrondverlichting (mits ingeschakeld) gaat aan.
• in het display verschijnt 'SETUP' en '○○○'.
• de toetsen die gebruikt kunnen worden, knipperen.
• De afstandsbediening staat nu in de stand 'Geavanceerde functies'.

2 Gebruik ▲ en ▼ om de extra functie te kiezen die u wil toevoegen of wijzigen. Bevestig met OK.

In het display verschijnt 'LEARN', 'SETUP' en '○○○' samen met 'LEARNING'.

3 Plaats beide afstandsbedieningen op een vlakke ondergrond (bijvoorbeeld op de salontafel) en richt ze met de bovenkanten naar elkaar met ongeveer 5 tot 10 cm afstand ertussen.

5 - 10 cm.

4 Druk op de functietoets op de originele afstandsbediening (bijvoorbeeld op de toets AMBILIGHT op de afstandsbediening van uw tv) of druk op ◀ indien u terug wilt keren naar de vorige stap 2.

• In het display verschijnt ' ● ● ●' samen met bijv. 'TV-'AMBILIGHT LEARN OK'. De extra functie is met succes toegevoegd.
• Als in het display 'ERROR' of 'NEM FULL' verschijnt, begin dan opnieuw vanaf stap 1. Zie ook 'Verhelpen van storingen' onder 6. 'Ondersteuning'.

Activeren / gebruiken van een extra (geavanceerde) functie

1 Gebruik SELECT om het gewenste apparaat te kiezen. Bijvoorbeeld DVD.
— Bevestig met OK.

2 Druk op XTRA.

• De laatst gekozen functie voor het apparaat verschijnt in het display. Bijvoorbeeld DVD-SHOWVIEW. De toetsen die gebruikt kunnen worden, knipperen.
  3 Gebruik ▲ en ▼ om de functie te kiezen die u wilt activeren. Bijvoorbeeld DVD-ZOOM. Druk op OK om de functie te activeren.
  4 Druk nogmaals op XTRA om terug te keren naar de normale bedieningsstand.

Inschakelen / uitschakelen van de achtergrondverlichting

De achtergrondverlichting verlicht het display zodat u alle display-indicaties duidelijk kunt zien, zelfs in een minder goed verlichte kamer. Aangezien de achtergrondverlichting extra energie verbruikt, gaan de batterijen minder lang mee als de achtergrondverlichting vaak gebruikt wordt. Daarom is er de mogelijkheid om de achtergrondverlichtingsfunctie uit te schakelen.

Uitschakelen van de achtergrondverlichtingsfunctie

• Houd de cijfertoetsen 1 en 9 tegelijk gedurende 3 seconden ingedrukt.
• De achtergrondverlichtingsfunctie is nu uitgeschakeld en de achtergrondverlichting kan niet aangezet worden.

Inschakelen van de achtergrondverlichtingsfunctie

• Houd de cijfertoetsen 7 en 9 tegelijk gedurende 3 seconden ingedrukt.
• De achtergrondverlichtingsfunctie is nu ingeschakeld en de achtergrondverlichting kan aangezet worden.

3 sec. 0:00 7 0 9 6 200 4 2 3

Herstellen van de oorspronkelijke functies van de afstandsbediening

In bepaalde gevallen kan het nuttig zijn de originele functies van de afstandsbediening te herstellen. Bijvoorbeeld als het geheugen van de afstandsbediening vol is terwijl u deze wilt instellen voor een bepaald apparaat of een extra toetsfunctie wilt aanleren.

De fabrieksinstellingen van de afstandsbediening worden dan hersteld en alle eigen instellingen worden gewist.

1 Houd de cijfertoetsen 1 en 6 tegelijk gedurende 3 seconden ingedrukt.

- 'SETUP' begint te branden. De afstandsbediening staat nu in de stand 'Instellen'.

2 Druk in de juiste volgorde op de cijfertoetsen 9,8 en 1.

- 'In het display verschijnt 981 - WAIT'. Alle oorspronkelijke functies zijn nu hersteld en alle toegevoegde functies zijn gewist.

3 sec. 0:00 1 2 3 4 5 6 7 8 9 TV R VCH VCH

TV 1 TUEF& 2 JP 3 4 5 6 7 8 9 Av 0

Gebruiksaanwijzing

5. Vervangen van de batterijen

Als de batterijstatusindicator (☐) in het display begint te knipperen, dan zijn de batterijen bijna leeg en moeten ze vervangen worden. Alle eigen instellingen blijven bewaard wanneer de oude batterijen uitgehaald worden.

1 Druk het klepje naar binnen, schuif het in de richting van de pijl en neem het klepje uit.

2 Plaats 3 AAA/R03-batterijen in het batterijvak en let hierbij op de aanduidingen + en – binnenin het batterijvak.

3 Plaats het klepje terug en klik het op zijn plaats.

Verhelpen van storingen

• Probleem
  – Mogelijke oorzaak / Oplossing
• Het apparaat dat u wilt bedienen reageert helemaal niet als een toets ingedrukt wordt.
• Richt de afstandsbediening naar het apparaat en zorg ervoor dat er niets in de weg staat tussen de afstandsbediening en het apparaat.
• Controleer of de functie die u wilt bedienen aanwezig is op het apparaat.
• Controleer of de batterijstatusindicator (☐) in het display knippert (batterijen bijna leeg). Zo ja, plaats dan nieuwe batterijen.
• Het apparaat dat u wilt bedienen reageert niet op de juiste manier als een toets ingedrukt wordt.
• Misschien is er tijdens het instellen een foute code geprogrammeerd voor het apparaat. Probeer de afstandsbediening nogmaals in te stellen. Reageert het apparaat nog steeds niet, bel dan onze helpdesk.
• Controleer of de batterijstatusindicator (☐) in het display knippert (batterijen bijna leeg). Zo ja, plaats dan nieuwe batterijen.
  • De teleteksttoetsen werken niet.
  — Controleer of uw tv wel teletekst heeft.
  • U kunt niet alle functies van uw apparaat bedienen.
• De afstandsbediening moet misschien aangepast worden voor het model van uw apparaat. Bel onze helpdesk voor meer details.
• ERROR verschijnt in het display terwijl een extra (geavanceerde) functie toegevoegd wordt of wanneer u probeert een toets aan te leren.
• Er werd 20 seconden lang geen signaal ontvangen van de originele afstandsbediening en de SRU 5170 heeft het toevoegen / aanleren beëindigd. Begin opnieuw vanaf stap 1.
• Er werd een toets van de SRU 5170 ingedrukt voor een signaal ontvangen werd en de SRU 5170 heeft het toevoegen / aanleren beëindigd. Begin opnieuw vanaf stap 1.
• De functie die u probeert toe te voegen is niet beschikbaar op de originele afstandsbediening.
  — Controleer of de originele afstandsbediening correct werkt.
• Zorg ervoor dat de afstandsbedieningen recht tegenover elkaar liggen.

• Het infraroodsignaal van de originele afstandsbediening is buiten bereik. De SRU 5170 kan enkel infraroodsignalen aanleren met een draaggolf van 30-60kHz.

• MEM FULL verschijnt in het display terwijl een extra (geavanceerde) functie toegevoegd wordt of wanneer u probeert een toets aan te leren.

• Er kunnen geen functies meer toegevoegd worden voor het gekozen apparaat of het geheugen van de SRU 5170 is vol. Herstel alle oorspronkelijke functies van uw afstandsbediening om ruimte te maken in het geheugen. Zie hiervoor 'Herstellen van de oorspronkelijke functies van de afstandsbediening' onder 4. 'Extra mogelijkheden'. Alle eigen instellingen worden dan gewist.
• De afstandsbediening gaat niet in de stand 'Instellen' na het indrukken van SELECT.
• Controleer of de batterijstatusindicator (☐) in het display knippert (batterijen bijna leeg). Zo ja, plaats dan nieuwe batterijen.
  • Tijdens het instellen kunnen maar 7 apparaten gekozen worden.
• Het maximumaantal apparaten (7) voor de SRU 5170 is reeds ingesteld. Er kunnen geen andere apparaattypes gekozen worden behalve als u het hele geheugen leegmaakt. Zie hiervoor 'Herstellen van de oorspronkelijke functies van de afstandsbediening' onder 4. 'Extra mogelijkheden'. Alle eigen instellingen worden dan gewist.

Hulp nodig?

Mocht u vragen hebben over de SRU 5170, dan kunt u altijd contact opnemen met ons. U vindt onze gegevens aan het einde van de lijst met extra functies achterin deze gebruiksaanwijzing.

Leest u deze gebruiksaanwijzing aandachtig voor u opbelt. De meest problemen kunt u zelf oplossen. Als u onze hulplijn belt, zorg er dan voor dat het apparaat in de buurt staat zodat nagegaan kan worden of uw afstandsbediening op de juiste manier werkt.

Het typenummer van uw Philips universele afstandsbediening is SRU 5170/86.

Aankoopdatum: ....../ ....../ ...... (dag/maand/jaar)

Vejledning

Indholdsfortegnelse

NL Informatie voor de consument

Verwijdering van uw oude product

Uw product is vervaardigd van kwalitatief hoogwaardige materialen en onderdelen, welke gerecycled en opnieuw gebruikt kunnen worden.

Als u op uw product een doorstreepte afvalcontainer op wieltjes ziet, betekent dit dat het product valt onder de EU-richtlijn 2002/96/EC.

Win inlichtingen in over de manier waarop elektrische en elektronische producten in uw regio gescheiden worden ingezameld.

Neem bij de verwijdering van oude producten de lokale wetgeving in acht en plaats deze producten niet bij het gewone huishoudelijke afval. Als u oude producten correct verwijdert voorkomt u negatieve gevolgen voor het milieu en de volksgezondheid.

DK Information til kunden

Naam, adres en handtekening v.d. verkoper
