GEBRUIKSAANWIJZING AVH-X8800BT PIONEER

Uw neue product en deze handleiding

• Gebruik dit product, eventuele applicaties of dechteruiktijk-camera (indien aangschaft) Niet als dit gebruik op enigerlei wijze uw aandacht afleidt van het vertig besturen van uw voertuig. Neem altdje de plaatelsijke verkeersregels en de vereisteeilveiligheidsmaatregelen in acht. Als u moeilijkheden ondervindtijdens het gebruik van dit product of als u het beeldschemn Niet duidelijk kunt lezen, dient u uw voertuig te parkeren op een ventilie plek en de handrem aan te trekken voordat u de nodige aanpassingen utvoert.
• Installeer dit product nicht op een plek waar het (i) het zich van de bestuurdser kan belemmeren, (ii) de werkig van bedieningsystemen of veilgheidsvoorzieningen van het voertuig kan belemmeren, zoals de airbags, knappen voor noodverlichting, of (iii) de bestuurdser kan hinderen bij het veilig bedieren van het voertuig. In bepalde gezallen kan dit product不足以 worden geinstal-leard vanwege het type voertuig of de vomn het interieur.
• Het grafische symbolop het product duidt gelijktstroom aan.

Belangrijke veiligeidsvoorschriften

BELANGRIJK

Pioneer raadt u af het product zelf in te bouwen. Dit product mag allelleen door een vakman worden ingebouwd. Wij advisereren u om alleen bevoegt Pioneer onderhouds-personeel dat speciaal is opgeleid en ervaring heeft met mobiele elektronica, dit product te latent instellen en inbouwen. VOER NOOIT ZELF ONDERHOUD UIT AAN DIT PRODUCT. Bij verkeerd inbouwen of onderhoud van dit product en de aansluitkabels bestaat de kans op een elektrische schok of een andere gevaarlijke situatie, en kan het product schade oplopen die nicht onder de garantie valt.

Voorzorgen voor het aansluien van het systeme

WAARSCHUWING

Probeer geen wijzigingen aan te brengen aan het handremvergrendelingssysteme of het uit te schaken, want het systeme is er voor uw veiligheid. Wijzigingen aanbrengen aan of uitschakenen van het handremvergrendelingssysteme kan leiden tot ernstig of fataal letsel.

BELANGRIJK

• Maak alle draden met kabelklemmen of isolatietape vast. Let er op dar te geen draden blootliggen.
• Sluit de gele draad van dit product Niet direct aan op de accu van de auto. Als de draad direct is verbonden met de accu, kan de isolatie door do motortrillingen kapot gaan op de plaatss waar de draad van het interieur maar de motorruimte loopt. Als de isolatie van de gele draad door het contact met metalen delen scheursf of doorslijt, kan er kortsluiting ontstaan, hetgeen tot een zeer gevaarlijk situatie leidt.
• Het is uiterst gevaarlijk als kabels of snoeren rond de stuurkolom of de versnelling gewwikkelk hunnen raken. U要去aarom dit product, de kabels en de bedrading zo installereren en wegwerken dat ze de besturing Niet kunnen belemmeren of hinderen.
  Zorg ervoor dat de kabels en de bedrading nicht in de weg zitten bij of vast hunken komen in de bewegende onderdelen van het voertuig, met name het stuur, de versnelling, de handrem, de rails van de verstelbare stoelen, of andere bedieningsorganen van het voertuig.
  Laat de draten Niet langsplaatsen lopen waar ze blootgesteld worden aan hoch temperaturen. Als de isolatie van de draden erg warm worden, hunze beschadigd raken, waardoor er kortsluiting of een storing ontstaat en er möglichk permanente beschadiging aan dit product optreedt.
  Maak ook geen enkele andere draad korter. Wanneer dit geleurt, is het maybelukt dat het beveiligingscircuit (zekeringhouser, zekeringweerstand of filter, enz.) Niet goed meer functioneert.
• Tap nooit stroom af van de stroomtoevoerdraad van het product voor de voeding van andere elektronische apparatusu. De stroomcapaciteit van de draad kan overschreten worden, met oververhitting tot gezolg.

Voor u dit product inbouwt

• Gebruik dit product uitsluiertend met een accu van 12 volt en negatieve aarding. Doet u dit nicht, dan können brand of storingen het geolg vind.
• Om kortsluiingen in het elektrische systeme te voorkomen,要去ud(-)accukabel loskoppen voor de installment.

Voorkomen van beschadigingen

WAARSCHUWING

• Gebruik luidsprekers van meer dan 50 W (maximaal ingangsvermogen) en+tussen 4 en 8 (impedantie). Gebruik voor dit product geen luidsprekers van 1 tot 3
• Het Zwarte snoer is de aardverbinding. Dit snoerClient afzonderlijk van de aarding van producten met een hoog stroomverbruik, zaals verstkers, te worden geaard. Aard Nieteer dan een product samen met de aarding van een ander product. U dient bijvoorbeeld elke versterkermodule afzonderlijk, los van de aarding van dit product te aarden. Door de aarding met elkaar te verbinden, kan er brand en/ of schade aan producten ontstaan als de massaverbinding losraakt.
  Zorg ervoor dat u de zekering alleen verrangt door een zekering met de waarde die op dit product staat aangegeven.
• Dit product kan nicht worden geinstallierten in een voertig zonder ACC (Accessoire) stand op de contactschakelaar.

ACC-stand

Geen ACC-stand

• Om kortsluiting te voorkomen dient u de losgekoppelde draad aft de te deken met isolatieband. Het is met name van belang alle ongebruekte luidspekerdraden te isoleren. Wanneer deutsche onbedekt blijven, kan er kortsluiting ontstaan.

Verbinding

• Als u een versterker of andere apparaten op dit product wilt aansluiten, raadpleeg dan de handleiding van het betrefende product.

Opmerking over de blauw/witte draad

Wanner de contactschakelaar worden aangezet (ACC ON), worden er een regelsignaal uitgevoerd via de blauw/witte draad. Verbind de draad met de afstandsbedieningsaansluiting van een externe einderversterker, de bedieningsaansluiting van het relais voor een automatische antennene, of de bedieningsaansluiting voor een antennesignaalversterker (max. 300mA12VDC ). Het regelsignaal worden uitgevoerd via de blauw/witte draad, ook wanner de audiobron is uitgeschakeld.

Belangrijk

Wanneer dit product in de stand "Power OFF" staat, worden het bedieningssignaal ook uitgeschakeld. Als de stand "Power OFF" wordt geannuleerd, worden het bedieningssignaal waar uitgevoerd en worden de antennne uitgeschoven door de automatische antennefunctie (als de antennene gebruikt worden). Let op dat de uitgeschoven antennene geen andere voorwerpen raakt.

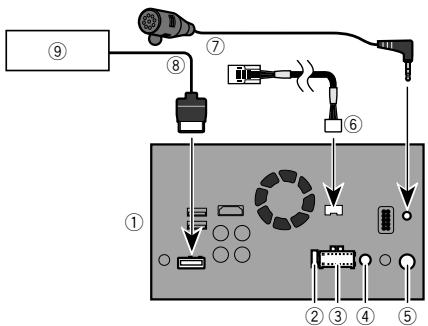

Achterpaneel (hoofdaansluitingen)

4 Ingang bekabelde afstandsbediening Bekabelde afstandsbedieningsadapter kan worden aangelsloten (los verkrijgbaar).
⑤ Antenne-aansluiting
6 Voertuigbusconversiekabel 15.8cm Raadpleeg de instructiehandleiding voor informatie over de voertuigbusconversiekabel (los verwiktijbaar).
⑦ Microfoon 3 m
RGB-kabel (meegeleverd met het navigatiesysteme)
9 Pioneer-navigatiesysteme Neem contact op met uw dealer voor informatie over de aansluitbare navigatie-eenheid.

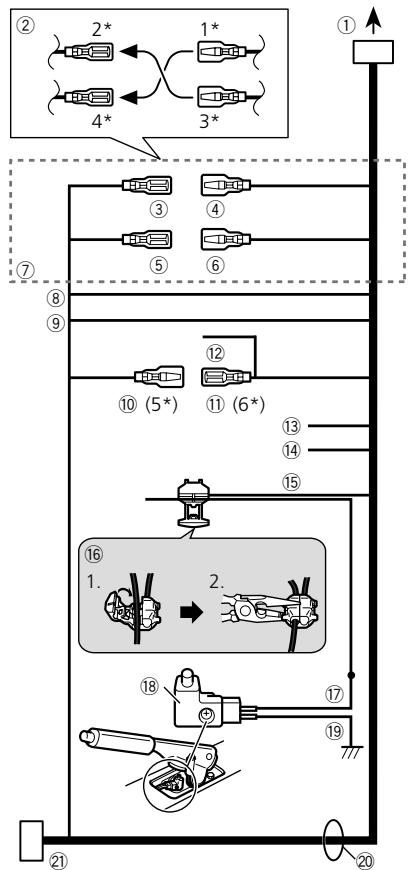

Stroomsnoer

Verbinding

① Naar voeding
② Afhankelijk van het type voertuig, kan de werkung van 2^ en 4^ verschellen. Zorg in dit geval ervoor dat u 1^ aansluit op 4^ en 3^ op 2^ .
③ Geel (2") Back-up (of accessory)
④ Geel (1^*)

Aansluten op de constante 12 V voedingsaansluiting.

⑤ Rood (4^*)

Aansluiten op de aansluiting die worden bestuurd door de contactschakelaar (12 V DC).

⑦ Sluit draden van bezelfde kleur op elkaar aan.

⑧Oranje/wit

Voor het verlichten van de schakelaansluiting.

⑨ Zwart (aarding)

Naar chassis voertuig (metaal).

10 Blauw/wit (5*)

De pinpointtie van de ISO-aansluiting verschift ahankelijk van het type voertuig. Sluit 5^ en 6^ aan wanneer pin 5 een antennebesturingstype is. Sluit nooit 5^ en 6^ aan in een ander type voertuig.

⑪ Blauw/wit (6*)

Aansluiten op de bedieningsaansluiting van het relais voor een automatische antenne (max. 300mA12VDC

Blauw/wit

Aansluiten op de systemebiedingenisamsluiting van de versterker (max. 300 mA 12 V DC).

Violet/wit

Van de twe draden die zijin aangesloten op de lamp achteraan, sluit u de draad aan waarin de spanning verandert wanneer de versnellingspook in de positie REVERSE (R) staat. Dankzij deze aansluiting kan het toestel detecteren of het voertuig maar voor的那一hacter cheveegt.

14 Geel/zwart

Als u een aparaat met een functie Dempen gezruikt, sluit u deze draad aan op de draad voor Audio dampen op dat aparaat. Als dat Niet zo is, houdt u de draad voor Audio dampen vrij van enige aansluitingen.

15 Lichtgroen

Wordt gebrukt voor het deteceteren van de ON/OFF-status van de parkeerrem. Deze draad moet worden aangeslieten op de stroomdraad van de handremschakelaar.

16 Aansluitmethode

1 Klem de draad vast.
2 Klem deze stevig vast met de kabeltang.
⑦ Stroomdraad
18 Handremschakelaar
Aarddraad
Luidsprekerdraden

Wit: Voor links +

Wit/zwart: Voor links -

Grijs: Voor rechts +

Grijs/zwart: Voor rechts -

Groen: Achter links +

Groen/zwart: Achter links -

Violet/zwart: Achter rechts -

ISO-aansluiting

In sommige voertuigen kan de ISO-aansluiting in twee gesplitst zich. Zorg in dat geval dat u bereits connectors aansluit.

De positie van de handremschakelaar is afhankelijk van het model van het voertuig. Raadpleeg de gebruiksaanwijzing van uw voertuig of neem contact op met uw dealer voor meer informatie.

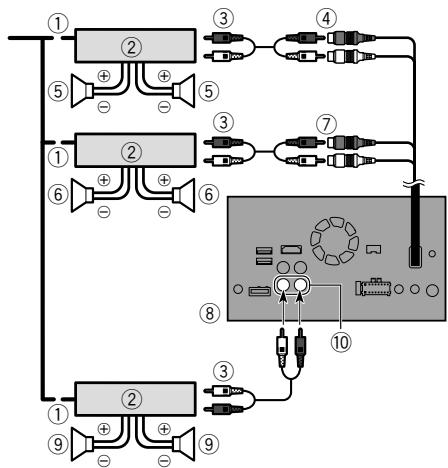

Eindversterker (los verkrijgbaar)

① Systeme-mafstandsbediening
Sluit de blauw/witte kabel aan (max. 300 mA 12 V DC).
② Eindversterker (los verkrijgbaar)
③ Aansluiten met RCA-kabel (los verkrijgbaar)
④ Achteruitgangen (ACHTERUITGANG) 15 cm

⑤ Achterluidspreker
⑥ Voorluidspreker
⑦ Vooruitgangen (VOORUITGANG) 15 cm
⑧ D it product
⑨ Subwoofer
10 Subwooferuitgangen
U kunt de RCA-uitgang van de subwooij wijzigen afhankelijk van uw subwooersystem.

Raadpleeg de bedieningshandleiding.
De subwooferuitgang van dit product is mono.

Verbinding

Een iPod/iPhone of Android-apparaat aansluten

Zoek in onderstaande lijst uw apparaat en de functie die u wilt gebruiken, en raadpleeg detreffende pagina voor de aansluiting.
Afhankelijk van het apparatusaat zich sommige functies möglichk Niet beschikkaar.

iPhone (5, 5c, 5s, 6, 6 Plus)/iPod touch (5e generatie)

iPod (audio) Apple CarPlay	Raadpleeg Aansluiten via de USB-poort (iPhone) op bladzijde 61
AppRadio Mode	Raadpleeg Aansluiten via de HDMI-poort (iPhone) op bladzijde 61

iPhone 3GS/iPod touch (2e, 3e generatie)/iPod classic (80 GB, 160 GB)/iPod nano (3e, 4e, 5e, 6e generatie)

iPod (audio)	Raadpleeg Aansluiten via de AUX-ingang (iPhone) op bladzijde 61
iPod (video)

iPhone (4, 4s)/iPod touch (4e generatie)

iPod (audio)	Raadpleeg Aansluiten via de RGB-ingang (iPhone) op bladzijde 62
iPod (video)
AppRadio Mode

iPod nano (7e generatie)

iPod (audio)

Raadpleeg Aansluiten via de USB-poort (iPhone) op bladzijde 61

Android-apparaat

AppRadio Mode	HDMI-poort Raadpleeg Aansluiten via de HDMI-poort (Android-apparaat) op bladzijde 62
	MHL-poort Raadpleeg Aansluiten via de MHL-poort (Android-apparaat) op bladzijde 62
Android Auto	Raadpleeg Aansluiten via de USB-poort (Android-apparaat) op bladzijde 62

Verbinding

iPhone en smartphone

Zie de handleiding van de kabel voor details over het aansluten van een externa apparat met een los verkrijgbare kabel.
Zie de bedieningshandleiding voor details over de aansluiting, bediening en compatibilitet van de iPhone.
Zie de bedieningshandleiding voor details over de aansluiting en bediening van Android-apparaten.
In dit hoofdstuk worden de iPhone en de iPod touch aengeduid as "iPhone".

Identificatielabels bevestigen aan USB-kabels

Bevestig identificatie-labels aan USB-kabels voordat u dit product in een voertuig instaliert.

1 Sluit USB-kabels aan op USB-poort 1 en 2 aan de achechterkant van dit product.
2 Bevestig de identificatielabels voor elke poort als volgt aan de USB-kabels.

Bevestig het label "PORT 1" aan de USB-kabel voor USB-poort 1.

Bevestig het label "PORT 2" aan de USB-kabel voor USB-poort 2.

iPhone met Lightning-connector

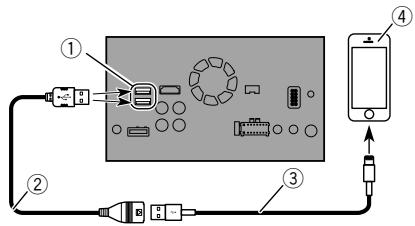

Aansluten via de USB-poort (iPhone)

① USB-poort1/USB-poort2
② USB-kabel 1,5 m
③ USB-interfacekabel voor iPod/iPhone (CD-IU52) (los verwrijkbaar)

Ais u Apple CarPlay gebruikt, sluit de iPhone dan aan op USB-poort 1.

④ iPhone met Lightning-connector

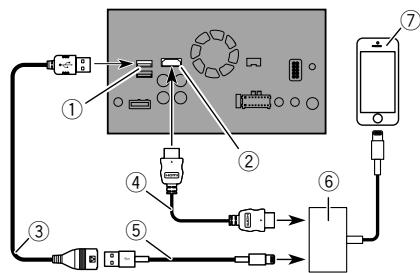

Aansluiten via de HDMI-poort (iPhone)

① USB-poort1
② HDMI-poort
③ USB-kabel 1,5 m
High Speed HDMI®-kabel (type A - A) (meegeleverred met de CD-IH202)

⑤ USB-interfacekabel voor iPod/iPhone (CD-IU52) (los verwijkijbaar)
^6 Lightning-naar-digitale-AV-Adapter (Apple Inc. producten) (los verwirrjgbaar)
⑦ iPhone met Lightning-connector
Gebruik bij het aansluien van de High Speed HDMI®-kabel de draadbinder om hem stevig vast te zeitern.
Raadpleeg De High Speed HDMI®-kabel vastzetten op blad-zijde 62

iPhone met 30-pens connector

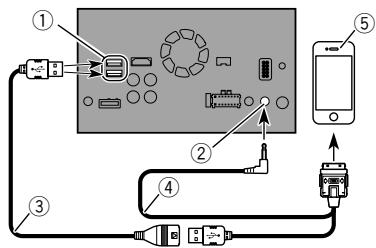

Aansluten via de AUX-ingang (iPhone)

① USB-poort1/USB-poort2
② AUX-ingang
③ USB-kabel 1,5 m
4 USB-interfacekabel voor iPod/iPhone (CD-iU201V) (los verwirgijbaar)
⑤ iPhone met 30-pens connector

Verbinding

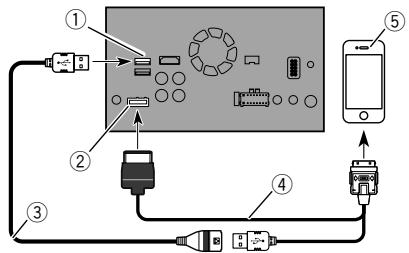

Aansluiten via de RGB-ingang (iPhone)

① USB-poort 1
② RGB-ingang
③ USB-kabel 1,5 m
④ USB-interfacekabel voor iPod/iPhone (CD-iU201S) (los verwirgelijkbaar)
⑤ iPhone met 30-pens connector

Android-apparaat

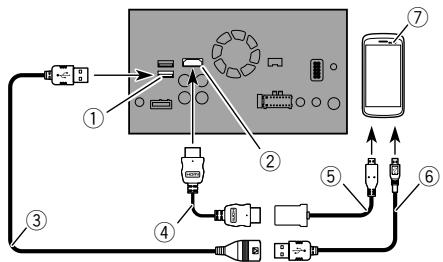

Aansluten via de HDMI-poort (Android-apparaat)

① USB-poort 2
② HDMI-poort
③ USB-kabel 1,5 m
④ High Speed HDMI®-kabel (type A - A) (meegeleverred met de CD-AH200)

⑤ Adapterkabel (HDMI type A - D) (meegeleverd met de CD-AH200)
USB - micro-USB-kabel (type USB A - micro-USB B) (meege-leverd met de CD-AH200)
⑦ Android-apparaat
- Gebruik bij het aansluiten van de High Speed HDMI®-kabel de draadbinder om hem stevig vast te zeitzen.
Raadpleeg De High Speed HDM®-kabel vastzetten op blad-zijde 62

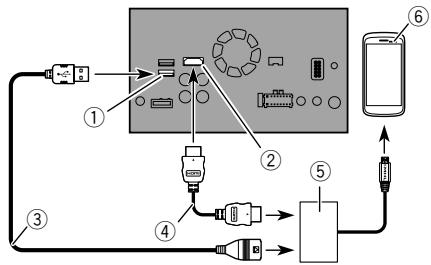

Aansluiten via de MHL-poort (Android-apparaat)

① USB-poort 2
② HDMI-poort
③ USB-kabel 1,5 m
④ High Speed HDMI®-kabel (type A - A) (meegeleverred met de CD-AH200)
⑤ MHL-adapter (meegeleverd met de CD-AH200)
⑥ Android-apparaat
- Gebruik bij het aansluierten van de High Speed HDMI®-kabel de draadbinder om hem stevig vast te zeitern.
Raadpleeg De High Speed HDM®-kabel vastzetten op blad-zijde 62

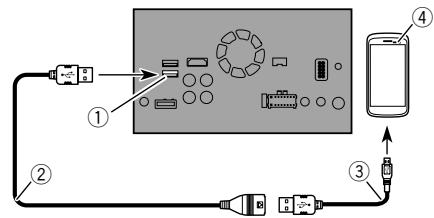

Aansluiten via de USB-poort (Android-apparaat)

① USB-poort 2
② USB-kabel 1.5 m
③ USB - micro-USB-kabel (type USB A - micro-USB B) (meege-leverd met de CD-MU200)
④ Android-apparaat
Zie de handeleitung van de kabel voor details over het aansluten van een extern apaarat met een los verkrijgbare kabel.

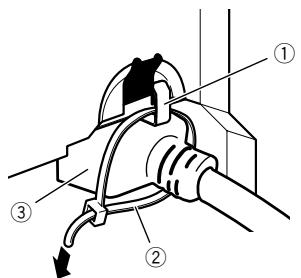

De High Speed HDMI®-kabel vastzetten

Als u een extern apparaat aansluit met de High Speed HDMI® kabel, moet u de High Speed HDMI®kabel vastzetten met de draabinder.

1 Steek de High Speed HDMI®-kabel in de HDMI-poort.
2 Wikkel de draadbinder rond de haak boven de HDMI-poort en de High Speed HDMI®-kabel, en trek hem aan om de High Speed HDMI®-kabel vast te zeften.

Verbinding

① Haak
② Draadbinder
③ High Speed HDMI®-kabel

BELANGRIJK

Trek de draadbinder Niet harder aan dan nodig is.

Camera

Wanneer u de weiteruitkijkcamera gebruikt, worden het achefteruitkijkbeeld automatisch geschakeld van de video door de schakelhendel te verplaatsen maar REVERSE (R). Cameraweergave kunt u controlleren wat erCHAter u is verwijl u rijdt.

WAARSCHUWING

• Het beeld op het scherm kan omgekeerd worden weergegeven.
• De anschteruiktijkamera is een hulp om aanhangwagens in de gaten te houden of biedt hulp bij het parkeren. Gebruik dit Niet voor amusementsdoelleinden.
• Objecten op het beeld van de切断eruttijkcamera kunnen dichtberij of VER der weg liken dan ze in werkelijkheid zich.
• Het beeldgebied van beelden op volledig scherm dat worden weergegevenijdens hetchyteruitrijden of tijdens het controeren van de achterkant van het voertuig, kan iets verschillen.

① Achteruitkijkcamera (ND-BC8) (los verkrijgbaar)
② Naar video-uitgang
③ RCA-kabel (meegeleverd met ND-BC8)
④ D it product
⑤ Bruin (BC IN)
⑥ Voeding
⑦ Stroomsoer
⑧ Violet/wit (REVERSE-GEAR SIGNAL INPUT)

念 Raadpleeg Stroomsnoer op bladzijde 58
⑨ Geel (VIDEO INPUT) 15 cm
10 RCA-kabel (los verkrijgbaar)
⑪ Kijkcamera (los verkrijgbaar)
Sluit alle an dechteruitkijkcamera aan op BC IN. Sluit geen andere apparatusuur aan.
Sommige gepaste instellungen zijn vereist voor het gebruik van andere weergavecamera's.
Raadpleeg de bedieningshandleiding.

External videocomponent

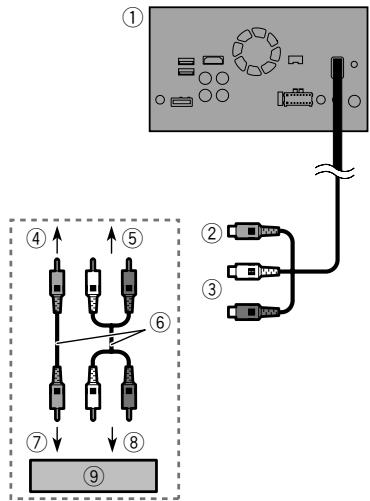

Gebruik van de AV-ingang

① Dit product
② Geel (VIDEO INPUT) 15 cm
③ Rood, wit (AUDIO INPUT) 23 cm
④ Naar geel
⑤ Naar rood, wit
⑥ RCA-kabels (los verkrijgbaar)
⑦ Naar video-uitgang
⑧ Naar audio-uitgangen
9 External videocomponent (los verkrijgbaar)
- Voor gebruik van de externe videocomponent要去 de instelling juist zijn.
Raadpleeg de bedieningshandleiding.

Verbinding

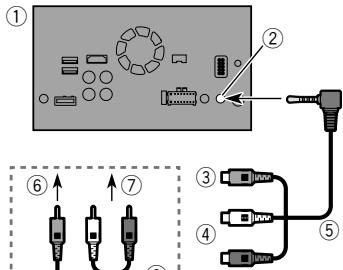

De AUX-ingang gebruiken

De HDMI-ingang gelebruiken

① D it product
② AUX-ingang
③ Geel
④ Rood, wit
⑤ AV-kabel met ministekker (CD-RM10) (los verkrijgbaar)
⑥ Naar geel
⑦ Naar rood, wit
⑧ RCA-kabels (los verkrijgbaar)
⑨ Naar video-uitgang
10 Naar audio-uitgangen
11 Exterme videocomponent (los verkrijgbaar)
- Voor gebruik van de externe videocomponent要去 de instelling juist zich.
Raadpleeg de bedieningshandleiding.
- Als u een exter videocomponent aansluit met een AV-kabel met ministerkker, moet u indien nodig een los verkrijgbare AUX-verlangkabel gelebruiken.

BELANGRIJK

Gebruik een AV-kabel met ministekker (CD-RM10) (los verwkrijgbaar) voor de bedrading. Als u andere kabels gebruikt, kan de bedtradingspositie verschillen waardoor beeld en geluid nicht goed hunken worden weergegeven.

Achterdisplay

① Dit product
② HDMI-poort
③ High Speed HDMI®-kabel (los verkrijgbaar)
④ HDMI-apparaat (los verkrijgbaar)
- Gebruik bij het aansluien van de High Speed HDMI®-kabel de draadbinder om hem stevig vast te zeitern.
Raadpleeg De High Speed HDMI®-kabel vastzetten op blad-zijde 62

① Dit product
② Geel(VOUT)
③ Audio-achteruitgang
④ Mini-pinplugkabel (los verkrijgbaar)
⑤ RCA-kabels (los verkrijgbaar)
⑥ Naar audio-ingangen
⑦ Naar video-ingang
⑧ Achterdisplay met RCA-ingangen (los verkrijgbaar)

WAARSCHUWING

U mag het achterdisplay NOOIT zdotig plaatsen dat de bestuurdere videobeelden kan bekijken terwijl hij/zij het voertuig bestuurt.

De video-achteruitgang van dit product is voor de aansluiting van een display zodat de passagiers op dechyterbank de video+kundenbekijken.

Voorzorgen voor installmentie

BELANGRIJK

Installerieit product nooit opplaatsen waar,of op een manier waardho het:

• De bestuorder of passagiers kan verwonden als het voertuig ploteling stopt.
• De bestuurdur kan hinderen bij de bediening van het voertuig, bijvoorbeeld op de vloer voor de bestuurdersstoel, of in de buurt van het stuur of de versnelling.
• Gebruik de bijgeleverde onderdelen op de voorgeschreiben wijze, zodat dit product correct worden ingebouwd. Als bepaalde onderdelen niet bij het product zijn geleverd,要去 geschikte onderdelen op de voorgeschreiben wijze gebruiken nadat u de geschiktheid van de betreffende onderdelen bij uw dealer hebt nagvegraed. Als u andere onderdelen dan de bijgeleverde onderdelen gebruikt of onderdelen die niedischiek zichen, kenn den ze beschadigingen aan de interne onderdelen van het product verooorzaken of kuren deze onderdelen en het product losraken.
• Installeer dit product nicht op een plek waar het (i) het zich van de bestuurder kan belemmeren, (ii) de werkung van bedieningsysteme of voiligheidsvoorzijingen van het voertuig kan belemme- ren, zoals de airbags, knappen voor noodverlichting, of (iii) de bestuurder kan hinderen bij het veilig bedie- nen van het voertuig.
• Installeer het product in geen geval voor of naast de locaties in het dashboard, het portier de deurstijl van waar de airbags van uw voertuig tevoorschijn zullen komen. Raadpleeg het instructrieboekeje van uw voertuig voor de locatie van de Voorairbags.

Voor de installmentie

• Raadpleeg uw dichtstbizijende dealer als er voor de installmentatie gaten要去en worden geboard, of als er andere wijzigingen in het voertuig moeten worden angebracht.
• Voordat u dit product definitief installeert, is het raadzaam tijdelijk alle aansluitingen te makeem om te kijken deze correctijk en allensaar behoren functioneert.
• Dit product mag Niet op een positie worden ingebouwd waar het openen van het lcd-panele door andere voorwerpen belemmernd wordt, zoals de versnellingspook. Controller, voordat u het product inoubwt, of er voldoende ruimte is om het lcd-panele volledig te openen zonder dat de beweging van de versnellingspook belemmernd wordt. Dit kan de

werking van de versnellingspook verstoren of tot een defect aan het mechanisme van dit product leiden.

Opmerkingen betreffende de installmentie

• Installeer dit product nicht op staatten die künnen worden bootgested an hoge temperaturen von vocht, Zoals:
• Dichtbijk een radiator, luchtopening of airconditioningaparaat.
  Op plaatsen bloatgesteld aan direct zonlicht, zoals op het dashboard.
• Paatsen die blootgestfeld kannen worden aan regen, zoals dicht bij een portier of op de vloer van het voertuig.
• Installeer dit product horizontal aan op een oppervlak onder een hoek van Niet meer dan 0 tot 30 grades afwijking (binnen 5 gridenaar links ofaar rechts).Onjuiste instalatie van het product op een oppervlak dat schuiner staat dan deze waarden vergroot de kans op fouten bij de plaatsbepaling van het voertuig, en kan ook op andere manieren leiden tot verminderde prestaties van het scherm.

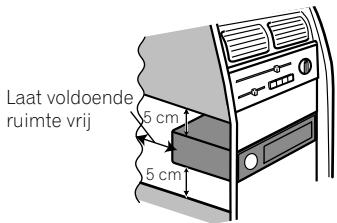

• Om verzekerd teijken van voldoende ventilatie bij gebruik van dit product,client u er bij de installmentie voor te zorgen dat uchter het中断paneel voldoende ruimte vrijelijk,enclient u eventuele losse kabels vaste tebinden zatatde之所 deventila-tie-openingen Niet+kunnen blokkeren.

Voor u dit product inbouwt

1 Verwijder de afwerkingsrand.

Buig de bovenkant en de onderkant van de afwerkingsrand maar buiten om deze te verwijdenen.

① Afwerkingsrand
2 Steek de bijgeleverde uittreksleutels in.beide zijden van het aparaat totdat deze op de plaats vastklikken.
3 Trek het apparaat UIT de houder.

① Uittreksleutel

Installatie met de houder

1 Installer de houder in het dashboard.
2 Zet de montagebehuiing vast door met behulp van een schroevendraier de metalen lipjes (90^) op hun plaats te buigen.

① Dashboard
② Houder

3 Installer dit product in de houder.

Inbouwen

① Dashboard

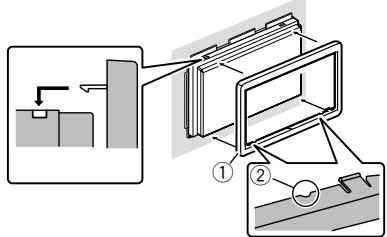

4 Bevestig de afwerkingsrand.

① Afwerkingsrand
② Groef

Bevestig de afwerkingsrand met ziche met de groef maar benedenGPCH.

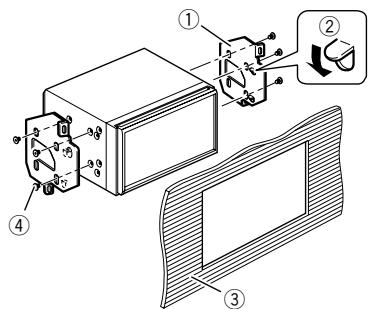

Installatie met gebruik van de schroefgaten aan derijkant van dit product

1 Het product op de montagebeugel van de originele autoradio vastzetten.

Plaats het product zo dat de schroefgaten uitgelijnd zich met de schroefgaten in de beugel, en draai aan elke Kant op drie plaat-osen de schroeven vast.

Gebruik, affhankelijk van de vorm van de schroefgaten van de beugel, schroeven met afgeplatte bolvormkop (5mm× 8mm) of schroeven met platte kop (5mm× 9mm)

① Montagebeugel van de originele autoradio
② Als de pal de installment stoort, kurz u重点领域 omlaag en uit de weg duwen.
③ Dashboard of console
④ Schroef met afgeplatte bolvormkop of schroef met platte kop Gebruik de schroewen die met dit product zijn geleverd.

De microfoon installeren

• Installeer de microfoon in de juiste richting en op de juiste afstand zodat de microfoon gemakkelijk de stem van de bestuurder kan opvangen.
• Schakel het product uit (ACC OFF) voordat u de microloon aansluit.
• Afhankelijk van het voertuigmodel kan de microfoonkabel te kort zich als u de microloon op de zonnelekp begestigt. Installer in dat geval de microloon op de stuurkolom.

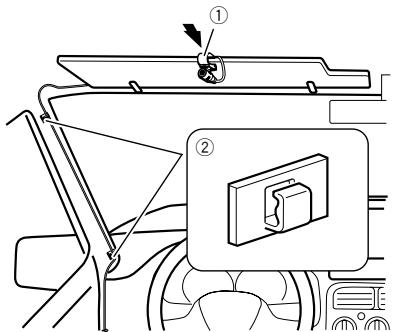

2 Bevestig de microfoonklem aan de zonneklep.

① Microfoonklem
② Klemmen

Gebruik los verkriijgbare klemmen om de draad waar nodig in het voertuig vast te zetten.

Bevestig de microfoon aan de zonneklep verwijde de klep omhoog staat. De microfoon kan de stem van de bestuurder Niet opvangen wanneer de zonneklep maar beneden is geklapt.

Inbouwen

Installatie op stuurkolom

1 Maak de microfoonvoet los van de microfoonklem door de microfoonvoet te schuiven verwijl op het lijpe worden gedrukt.

① Microfoon
② Lipje
③ Microfoonvoet
④ Microfoonklem

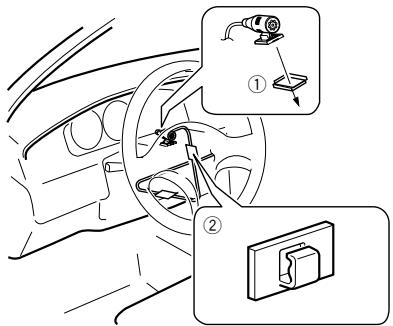

2 Bevestig de microfoon op de stuurkolom.

① Dubbelzijdig plakband

Plaats de microfoon op de stuurkolom en houd hem uit de buurt van het stuur.

② Klemmen

Gebruik los verkriijgbare klemmen om de draad waar nodig in het voertuig vast te zetten.

De hoek van de microfoon aanpassen

De hoek van de microfoon kan worden ingesteld.

PIONEER CORPORATION

1-1, Shin-ogura, Saiwai-ku, Kawasaki-shi,

Kanagawa 212-0031, JAPAN
