MANUALE UTENTE AVH-X8800BT PIONEER

Il nuovo prodotto e il presente manuale

• Questo prodotto, le applicazioni o la telecamera di retrovisione opzionale (se acquistata) non devono essere usati allora cui possa in qualunque modo distrarre l'attenzione del conducente alla guida in sicurezza del veico. Osservare sempre le regole per una guida sicura e seguire sempre tutte le regole stradali. In caso di difficoltà nell'uso del prodotto o nellalettura dello scherp, parcheggiarile il veicolo in un luogo sicuro e tirare il freno di stazenamento prima di procedere con le necessarie regolazioni.
• Il prodotto non deve essere installato ove possa (i) ostruire la visibilità del conducente, (ii) compromettere le prestazioni delsysteme operativo o delle funzioni di sicurezza del veicolo, compresi gli airbag e pulsanti delle luci di emergenza o (iii) compromette la capacité del conducente di guidare il veicolo in sicurezza. In alcuni casi, è possibile che non si possa installarequesto prodotto a causa del tipo di veicolo o della forma dell'interno del veicolo.
• Il simbolo grafico —— situato sul prodotto significata corrente continua.

Misure di sicurezza importanti

ATTENZIONE

Pioneer raccomanda di non installare personalmente il prodotto. Questo prodotto è progettato per essere installato esquisamente da tecnici specializzati. Consigliamo che solo il personale di manutenzione autorizzato Pioneer, dotato di addestramento speciale ed esperienza nell'elettronica mobile, si occupi del montaggio e dell'inistallazione di quello prodotto. NON TENTARE MAI DISEGUIDRE PERSONALMENTE LA MANUTENZIONE DI QUESTO PRODOTTO. L'installazione o la manutenzione di quello prodotto dei loro cavi di collegamento può esporer al rischio di scosse elettriche o altri pericoli, èpu causare danni al prodotto che non sono coperti da garanzia.

Precauzioni prima di collegare ilsystema

AVVERTENZA

Non manomettere in alcun modo o disabilitare il systema di interblocco di sicurezza del freno di stazionamento che è fornito per la protezione del conducente. Manomettendo o disabilitando il systema di interblocco di sicurezza si possono subire gravi lesioni o la morte.

ATTENZIONE

• Fissare tutti i fili con morsetti per cavi o nastro isolante. Non lasciare esesto alcun filo nudo.
  Non collegare direttamente il cavo giallo di quello prodotto alla batteria del veicolo. Se il cavo viene collegato direttamente alla batteria, le vibrazioni del motore possono causare il Cedimento dell'isolamento nel punto in cui il cavo passa dall'abitacolo al vano motore. Se I'isolamento del cavo giallo si lacera, il contatto con le parti metalliche cui causare cortocircuiti, con corrispondenti gravi pericoli.
• I cavi potrebbero costitur une Serbia fonte di pericololo qualura si attorcigliassero alla colonna dello sterzo o alla leva del cambio. L'apparechio, i relativi cavi e agli altri collegamento devono essere sistemi in modo che non ostruiscano o impediscano la guida in sicurezza del veicolo.
  Assicurarsi che i cavi e fili non interferiscano o rimangano impigliati in una qualsiasi delle parti mobili del veicolo, specialmente il volante, la leva delchio, il freno a mano, le guide di scorrimento dei sedili, le porte e qualunque lavoro del veicolo.
  Non posare i fili lungo percorsi in cui risultano esposti a temperature elevate. Se l'isolamento si scalda, il filocouldanneggiarsi ecausecortocircuiti o malfunzionamenti edanni permanenti al prodotto.
• Non accoriare alcun cavo. Facendolo, il circuito di protezione (portafusabile, resistore fusabile o filtro, ecc.) potrebbe non funzionale più correttamente.
• Mai alimentare altri prodotti elettronici tagliando l'isolamento del cavetto di alimentazione del prodotto e attingendo al cavetto. La capacité di corrente del cavetto verrebbe ecceduta, causando surriscaldamenti.

Prima di installare quello prodotto

Utilizzato quello prodotto solo con una batteria da 12 volt e messa a terra negativa. Sequeste specifiche non verranno rispecttate, potrebbe scaturirne un incendio o umalfunzionamento.
- Per evitare cortocircuiti nell'impianto elettrico, accertarsi di scollegare il cavò della batteria (-) prima di iniziare l'installazione.

Per evitare danni

AAVVERTENZA

Utilizzato diffusori con potenza di ingresso massima superiore a 50 W e valore di impedenza compreso tra 4 Ω e 8 Ω. Non utilizzato diffusori con impedenza compresa tra 1 Ω e 3 Ω con questo prodotto.
- Il cavetto nero è il cavo di terra. Si prega di eseguire la messa a terra di quello cavetto separatamente alla messa a terra di prodotti a corrente elevata, come gli amplificatori di potenza. Non mettere a massa un prodotto insieme alla messa a terra di un'albero prodotto. Per esempio, si delve mettere a massa separatamente ciascaù unità amplificatore a una certa distanza dalla massa del prodotto. Collegando le masse insieme si potrebbe provocare un incendio e/o danni a prodotti se le loro masse si staccano.
- Quando si sostituisce il fusibile, assicurarsi di usare soltanto un fusibile con leATTERISTiche prescritte per lo stato prodotto.
L'apparechio non può essere installato nei veicoli la cui chiave di accensione sua priva della posizione ACC (accessori).

Posizione ACC

Nessuna posizione ACC

• Per evitare cortocircuiti, copire con nastro isolante i cavò staccato. É particolaremente importante isolare tutti i cavi dei

Collegamenti

diffusiori inutilizzati, che se vengono lasciati scoperti posso causare cortocircuito.
- Per collegare un amplificatore o altri disziagitivo a quello prodotto, fare rappimento al manuale del prodotto da collegare.

Informazione sul cavetto blu/bianco

Quando I'interrupte di accensione e attivato (ACC ON), viene emesso un segnale di controllo atraverso il cavo blu/bianco. Collegare a un morsetto per il controllo remoto delsystema di un amplificatore esterno la presa a relle dell'antenna automatica o la presa dell'amplificatore d'antenna (max. 300mA12VCC .Il segnale di controllo viene emesso atraverso il cavo blu/bianco,anche se la sorgente audio e disattivata.

Importante

Quando questo prodotto è in modalità "Power OFF", viene disattivato Already il segnale di controllo. Se la modalità "Power OFF"iene annullata, il segnale di controllo viene trasmesso di nuovo e l'antenna (se utilizzata)iene estesa con la funzione antenna automatica. Fare attentione affinché l'antenna estesa non entri in contatto con eventuali ostacoli.

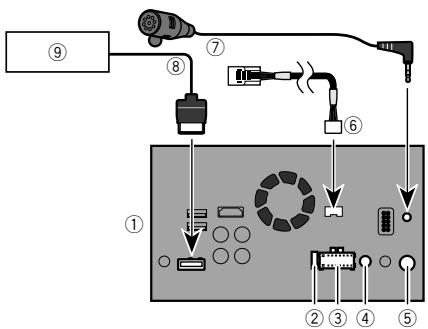

Pannello posteriore (terminali dei cavi)

① Questo prodotto
② Fusibile (10 A)
③ Alimentazione

④ Ingresso telecomando cablato E possible collegare un adattatore per telecomando cablato (venduto separamenti).
⑤ Jack antenna
6 Cavo adattatore Bus per veicolo da 15,8 cm Vedere il manuale di struzioni per l'adattatore Bus per veicolo (venduto separatamente).
⑦ Microfono da 3 m
Cavo RGB (in dotazione con il sistema di navigazione)
^9 Sistema di navigazione Pioneer Rivolgersi al proprio riveditore per informazioni relative all'unità di navigazione collegabile.

Cavo di alimentazione

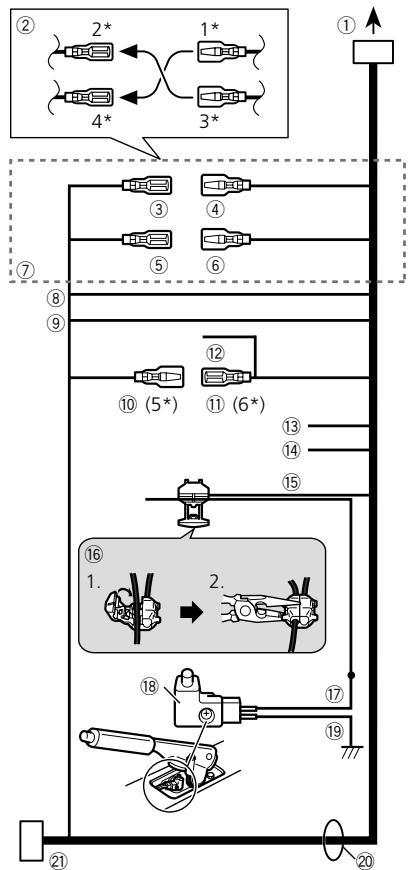

Collegamenti

① All'alimentazione
A seconda del tipo di veicolo, la funzione di 2^ e 4^ potrebbe essere diversa. In tal caso, assicurarsi di collegare 1^ a 4^ e 3^ a 2^ .
③ Giallo (2^) Riserva (o accesses
④ Giallo (1)

Collegare al terminale di alimentazione costante 12 V.

⑤ Rosso (4^*)

Accessorio (oriserva)

⑥ Rosso (3*)

Collegare al terminale controllato dall'interruttore di accensione (12 V CC).

⑦ Collegare insieme i cavi dello stesso colore.

⑧ Arancione/bianco

Al terminale dell'interruttore di alimentazione.

9 Nero (massa)

Al telaio (parte metallica) del veicolo.

10 Blu/bianco (5*)

La posizione dei pin del connettore ISO sera diversa a seconda del tipo de veicolo. Collegare 5^ e 6^ quando il Pin 5 è del tipo controlo antenna. In un'alto tipo di veicolo, non colquadare mai 5^ e 6^ .

⑪ Blu/bianco (6*)

Collegare at terminale di controllo del reile dell'antenna automatica (max. 300mA12VCC

⑫ Blu/bianco

Collegare al terminale di controllo delsysteme dell'amplificatore di potenza (max. 300 mA 12 V CC).

⑬ Viola/bianco

Dei due cavi collegati alla lampadina di retromarcia, devesse collegato quello la cui tensione varia quando si porta la leva del cambio nella posizione di retromarcia (R). Questo collegamento consente all'unità di rilevare se l'auto si sta muovendo avanti o indietro.

Giallo/nero

Se si utilizes un apparecchio dotato della funzione di disattivazione audio, collegare questo cavo al cavo di disattivazione audio dell'apparechio. In caso contrario, non collegare il cavo di disattivazione audio.

15 Verde bianro

Usato per rilevare lo stato ON/OFF del freno di stazionamento. Questo cavo deve essere collegato al lato alimentazione dell'interruttore del freno di stazionamento.

16 Methodo di collegamento

1 Fissare il cavo.
2 Fissare saldamente con pinze a punta.
17 Lato alimentazione
18 Interrupttore del freno di stazionamento
19 Latomessa a terra
Cavi dei diffusori

Bianco: Anteriore sinistro +

21 Connettore ISO
In alcuni veicioli, il connettore USO potrebbe essere diviso in due. In tal caso, assicurarsi di collegare entrambi i connettori.
La posizione dell'interruttore del freno di stazionamento dipende dal modello del veicolo. Per i dettagli, consultare il manuale d'istruzioni del veicolo o rivolgersi al proprio rivenditore.

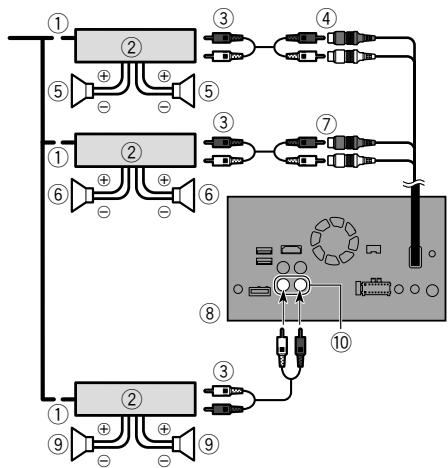

Amplificatore di potenza (ven-duto separatamente)

① Controllo remoto di sistema
Collegare al cavo blu/bianco (max. 300 mA 12 V CC).
② Amplificatore di potenza (venduto separamente)
③ Collegare con cavi RCA (venduti separatamente)
④ Uscite posteriori (REAR OUTPUT) 15cm

⑤ Diffusore posteriore
Diffusore anteriore
⑦ Uscite anteriori (FRONT OUTPUT) 15 cm
⑧ Questo prodotto
Subwoofer
10 Uscite subwoofer
- E possible carbare l'uscita RCA del subwoofer in base all'impiano del subwoofer.
Vedere il Manuale di funzionamento.
L'uscita subwoofer di quello prodotto èmono.

Collegamenti

Collegamento di un iPod / iPhone di un dispositivo Android

Trovare il proprio dispositivo e le funzioni che si desidera utilizzare nell'elenco di seguito riportato e fare riferimento alla pagna per il collegamento.

A seconda del dispositivo, alcune funzioni potrebbero non essere disponibili.

iPhone (5, 5c, 5s, 6, 6 Plus)/iPod touch (5a generatione)

iPod (audio) Apple CarPlay	Vedere Collegamento tramite la porta USB (iPhone) a categoria 28
AppRadio Mode	Vedere Collegamento tramite la porta HDMI (iPhone) a categoria 28

iPhone 3GS/iPod touch (2a e 3a generatione)/iPod classic (80GB, 160GB)/iPod nano (3a, 4a, 5a e 6a generazione)

iPod (audio)	Vedere Collegamentotramite l'ingresso AUX (iPhone) a pagina 28
iPod (video)

iPhone (4, 4s)/iPod touch (4a generazione)

iPod (audio) iPod (video) AppRadio Mode

Vedere Collegamentotramite l'ingresso RGB (iPhone) a pagina 29

iPod nano (7a generazione)

iPod (audio)

Vedere Collegamentotramite la porta USB (iPhone) a pagina 28

Dispositivo Android

AppRadio Mode	Porta HDMI Vedere Collegamento tramite la porta HDMI (dispositivo Android) a pagina 29
	Porta MHL Vedere Collegamento tramite la porta MHL (dispositivo Android) a pagina 29
Android Auto	Vedere Collegamento tramite la porta USB (dispositivo Android) a pagina 29

Collegamenti

iPhone e smartphone

Per dettagli su come collegare un disposativo esterno utilizzato un cavo venduto separatamente, consultare il manuale fornito con il cavo.
Peri dettagli sul collegamento, le operazioni e la compatibilità dell'iPhone, consultare l Manuale di funzionamento.
Peri dettagli sul collegamento e il funzionamento dei dispositivi Android, consultare l Manuale di funzionamento.
In Anything capitolo si farà riferimento a iPhone e iPod touch compulsivamente come "iPhone".

Applicazione di etichette identificative ai cavi USB

Applicare etichette identificative ai cavi USB prima di installare quello prodotto in un veicolo.

1 Collegare i cavi USB alle porte USB 1 e 2 sul retro di quello prodotto.
2 Applicare le etichette identificative correspondi a某一 anigi porta ai cavi USB, come indicato nell'immagne in basso.

Appicare I'etichetta "PORT 1" al cavo USB collegato alla porta USB 1.

Appicare I'etichetta "PORT 2" al cavo USB collegato alla porta USB 2.

iPhone con connettore Lightning

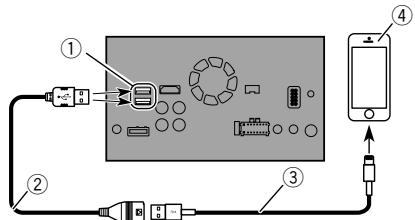

Collegamentotramite la porta USB (iPhone)

① Porta USB 1/porta USB 2
② Cavo USB da 1,5 m
3 Cavo d'interfaccia USB per iPod / iPhone (CD-IU52) (venduto separatamente)

• Quando si utilizes Apple CarPlay, collegiate l'iPhone alla porta USB 1.

④ iPhone con connettore Lightning

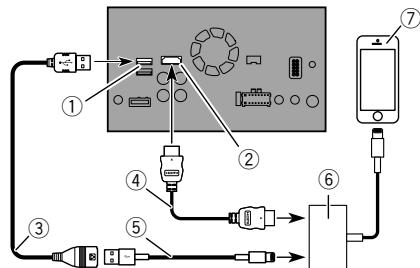

Collegamentotramite la porta HDMI (iPhone)

① Porta USB 1
② Porta HDMI
③ Cavo USB da 1,5 m

Cavo HDMI® ad alla velocità (quota A - A) (in dotazione con CD-IH202)
⑤ Cavo d'interfacia USB per iPod / iPhone (CD-IU52) (venduto separatamente)
⑥ Adattatore da Lightning ad AV digitale (prodotti Apple Inc.) (venduto separatamente)
⑦ iPhone con connettore Lightning
- Quando sicollege ilcavHDM*ad alla velocita,utilizzare la fascetta di blocaggio per fissario saldamente.
Vedere Fissaggio del cavo HDM ad alla velocità a pagna 29

iPhone con connettore a 30 pin

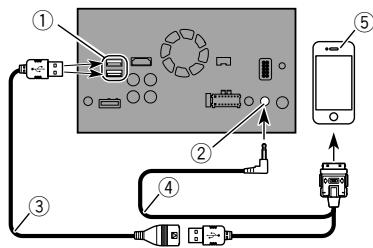

Collegamento tramite l'ingresso AUX (iPhone)

① Porta USB 1/porta USB 2
② Ingresso AUX
③ Cavo USB da 1,5 m
4 Cavo d'interfaccia USB per iPod / iPhone (CD-IU201V) (venduto separatamente)
⑤ iPhone con connettore a 30 pin

Collegamenti

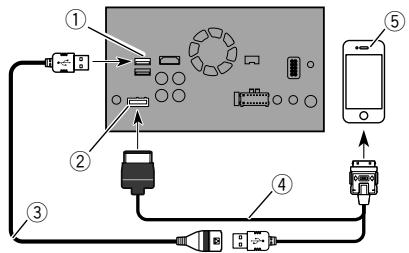

Collegamento tramite l'ingresso RGB (iPhone)

① Porta USB 1
② Ingrasso RGB
③ Cavo USB da 1,5 m
Cavo d'interfaccia USB per iPod / iPhone (CD-IU201S) (venduto separatamente)
⑤ iPhone con connettore a 30 pin

Dispositivo Android

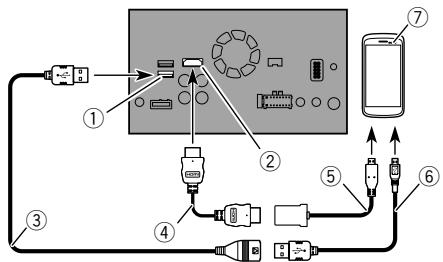

Collegamentotramite la porta HDMI (dispositivo Android)

① Porta USB2
② Porta HDMI
③ Cavo USB da 1,5 m
Cavo HDM@ ad alta velocità (quota A - A) (in dotazione con CD-AH200)

Cavo adattatore (HDMI tipo A - D) (in dotazione con CD-AH200)
⑥ Cavo USB - micro USB (esto USB A - micro USB B) (in dotazione con CD-AH200)
⑦ Dispositivo Android
- Quando si collega i cavo HDMi* ad alta velocita, utilizzare la fascetta di blocaggio per fissario saldamente.
Vedere Fissaggio del cavo HDM ad alla velocità a pagna 29

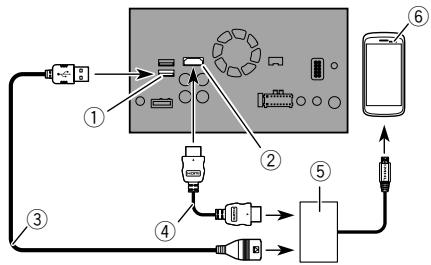

Collegamento tramite la porta MHL (dispositivo Android)

① Porta USB2
② Porta HDMI
③ Cavo USB da 1,5 m
Cavo HDMI® ad alla velocità ( tipo A - A) (in dotazione con CD-AH200)
⑤ Adattatore MHL (in dotazione con CD-AH200)
⑥ Dispositivo Android
- Quando si collega i caro HDMi ad alta velocità, utilizzare la fascetta di bloccaggio per fissario saldamente.
Vedere Fissaggio del cavo HDMI ad alla velocità a pagna 29

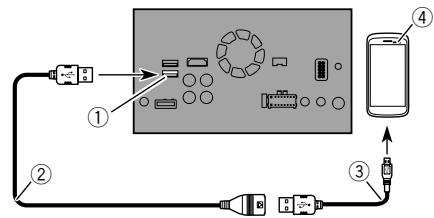

Collegamento tramite la porta USB (dispositivo Android)

① Porta USB 2
② Cavo USB da 1,5 m
③ Cavo USB - micro USB (pseudo USB A - micro USB B) (in dotazione con CD-MU200)
④ Dispositivo Android
Per dettagli su come collegare un dispositivo esterno utilizzato un cavo venduto separatamente, consultare il manuale fornito con il cavo.

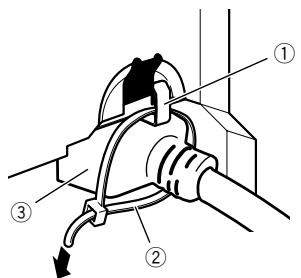

Fissaggio del cavo HDMI® ad alta velocità

Assicuraris di fissare il cavo HDMI® ad alta velocità con la fascetta di bloccaggio quando si collega il dispositivo esterno con il cavo HDMI® ad alta velocità.

1 Inserire il cavo HDMI® ad alta velocità nella porta HDMI.
2 Avvolgere la fascetta di bloccaggio attorno al gancio situato sopra la porta HDMI e il cavo HDMI ^® ad alta velocità, quando serrarla per fissare il cavo HDM ^® .

Collegamenti

① Gancio
② Fascetta di bloccaggio
③ Cavo HDMIad alta velocità

ATTENZIONE

Non serrare la fascetta di bloccaggio più del necessario.

Telecamera

Quando si usa la telecamera di visione posteriori, l'immagine viene automaticamenteambiata portando la leva delchio in retromarcia (R). Vista videocamera consente inoltre di controllare la presenza di oggetti o persone diaetro il veicolo durante la guida.

AVVERTENZA

UTILIZZARE L'ENTRATA SOLO PER LE IMMAGINI CAPOVOLTE O INVERTITE DELLA TELECAMERA DI RETROVISIONE. QUALISAI ALTRO UTILIZZO PUO PROVOCARE LESIONI O DANNI.

ATTENZIONE

• L'immagine dello schermo più apparire invertita.
• La telecamera di visione posteriore consente di mantenere la visione su un rimorchio o parcheggiarie in spazi stretti. Non usare esta funzione per scopi di intrattenimento.
  Gli oggetti nella visione posteriore possocono apparire più vicini o più distanti rispetto alla realtà.
• L'area delle immagini a schermo intero visualizzate durante la retromarcia o quando si controlla la parte posteriore del veicolo può differire leggermente.

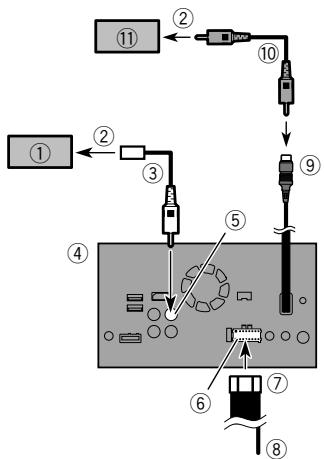

① Telecamera di visione posteriori (ND-BC8) (venduta separatamente)
② All'uscita video
③ Cavo RCA (in dotazione con ND-BC8)
④ Questo prodotto
⑤ Marrone (BCIN)
⑥ Alimentazione
⑦ Cavo di alimentazione
⑧ Viola/bianco (REVERSE-GEAR SIGNAL INPUT)

念 Vedere Cavo di alimentazione a pagina 25

Giallo (VIDEO INPUT) 15 cm
10 Cavo RCA (venduto a parte)
1 Telecamera di visualizzazione (venduto a parte)
- Collegare solo la Telecamera di visione posteriori a BC IN. Non collegare nessun altri tipo di apparecchio.
- Per utilizzare altre telecomere di visione, sono necessarie alcune impostazioni adeguate.
Vedere il Manuale di funzionamento.

Componente video esterno

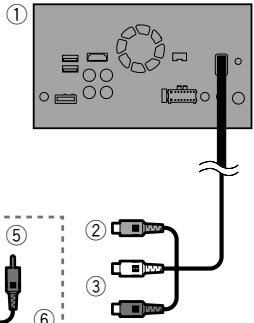

UtilizzatoI'ingressoAV

① Questo prodotto
② Giallo (VIDEO INPUT) 15 cm
③ Rosso, bianco (AUDIO INPUT) 23 cm
④ A giallo
⑤ A rosso, bianco
Cavi RCA (venduti separamente)
⑦ All'uscita video
⑧ Alle uscite audio
9 Componente video esterno (venduto separatamente)
Perutilizare il componente video esterno,eneecessaria l'impostazione adeguata.
Vedere il Manuale di funzionamento.

Collegamenti

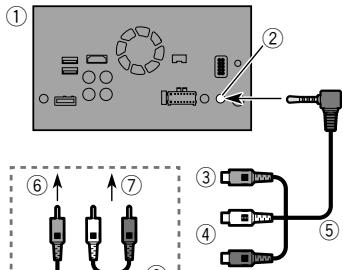

Uso dell'ingresso AUX

Uso dell'ingresso HDMI

① Questo prodotto
② Ingresso AUX
③ Giallo
④ Rosso, bianco
⑤ Cavo AV con mini-spinotto (CD-RM10) (venduto separatamente)
⑥ A giallo
⑦ A rosso, bianco
Cavi RCA (venduti separatamente)
9 All'uscita video
Alle uscite audio
11 Componente video esterno (venduto separatamente)
Perutilizazere il componente video esterno,eneecessaria l'impostazione adequata.
Vedere il Manuale di funzionamento.
Per collegare un componente video esterno con un cavo AV con mini-spinotto, utilizzare un cavo di prolonga AUX (ven-duto separatamente).

ATTENZIONE

Accertarsi di utilizzare un cavo AV con mini-spinotto (CDRM10) (venduto separatamente) per il cabliggio. Se si usano altri cavi vi è la possibilità che la posizione di cabliggio possa variate e che le immagini e i suoni risultino disturbati.

Display posteriore

① Questo prodotto
② Porta HDMI
③ Cavo HDMIad alta velocità (venduto separamente)
4 Dispositivo HDMI (venduto separatamente)
- Quando si collega i caro HDMi ad alta velocità, utilizzare la fascetta di bloccaggio per fissario saldamente.
Vedere Fissaggio del cavo HDM ad alta velocità a pagna 29

① Questo prodotto
② Giallo (VOUT)
③ Uscita audio posteriore
Cavo mini pin plug (venduto separatamente)
⑤ Cavi RCA (venduti separatamente)
⑥ Agli ingressi audio
⑦ All'ingresso video
⑧ Display postiore con connettori di ingresso RCA (venduto separatamente)

AAVVERTENZA

Non installare MAI il display posteriore in una posizione che consenta al conducente di guardare le immagini video durante la guida.

L'uscita video posteriori di"Thiso prodotto è per il collegamento di un display per permettere ai passeggeri dei sedili posteriori di guardare la sorgente video.

Precauzioni prima dell'installazione

ATTENZIONE

Non installare mai quello prodotto in luoghi dove, o in maniera che:

• Possa ferire il conducente o i passeggeri se il veicolo si arresta improvisamente.
• Possa interferire con le azioni del conducente del veicolo, come sul pavimento di fronte al sedile del conducente o vicino al volanto o alla leva del cambio.
• Per assicurare un'installazione corretta, usare i pezzi in dotazione nel modo specificato. Qualora dovesse mancare nelle pezioni, utilizzare pezzi compatibili in base alle struzioni fornite, dopo averne verificato la compatibilità con il rivenditore. Se si usa qualsiasi pezzo diverso da quelli in dotazione oppure uno nonCompatible, ne possono risultare danni alle parti interne di quello prodotto o il pezzo più allentarsi causando il distaccamento del prodotto.
• Il prodotto non deve essere installato ove possa (i) ostruire la visibilità del conducente, (ii) compromettere le prestazioni del sistema operativo o delle funzioni di sicurezza del veicolo, compresi gli airbag e pulsanti delle luci di emergenza o (iii) compromettere la capacité del conducente di guidare il veicolo in sicurezza.
• Il prodotto non deve essere installato in un punto del cruscotto, delle portiere o dei montanti in cui potrebbe interferire con l'apertura degli airbag. Per informazioni sull'ingombro di apertura degli airbag frontali si raccomanda di consulare il manuale del veicolo.

Prima dell'installazione

• Rivolgersi ai più vicino riveditore se l'installazione richiede la trapanatura di fori o autres modifiche del veicolo.
• Prima de eseguire I'installazione definitiva di quello prodotto, collegare temporaneamente i cablaggi per vericare che i collegamenti siano corretti e che ilsystema funzioni correttamente.
  Non installment que lo prodotto in una posizione dove I'apertura del pannello LCD puo essere ostruita da eventuali ostacolo, come la leva del cambio. Prima di procedere all'installazione di quello prodotto, fare attenzione a lasciare spazio sufficiente all'apertura del pannello LCD, in modo che non ostruisca la leva del cambio quando è completamente aperto. In quello modo è possible prevenir interferenze

con la leva delchio,及其他 malfunzionamenti del meccanismo del prodotto.

Note sull'installazione

• Non installare il prodotto in una posizione in cui si soggetti a temperature elevate o umilità, come:
• Posizioni vicine ad un riscalatore, una bocchetta o un condizionate d'aria.
  In luoghi dove batte direttamente il sole, come sul cruscotto.
• Posizioni che sono essere esposti alla pioggia, come vicino alla portiera o sul pavimento del veicolo.
  Installare quello prodotto orizzontalmente su una superficie con una tolleranza compresa tra 0 e 30 gradi (entro 5 gradi a destra o a sinistra). L'installazione non corretta di quello prodotto, con la superficie inclinata maggiormente rispetto aqueste tolleranze, può augmentare la possibilità di erreori nella visualizzazione della posizione e potrebbe anche comprare una riduzione delle prestazioni di visualizzazione.

Per assicurare un'aeguata dispersione del calorie del prodotto nel corso del suo utilizzo, durante l'installazione si raccomanda di lasciare ampio spazio dioletro il pannello posteriori e di avolgere i cavi allentati affinché non ostruiscano le bocche di ventilazione.

Lasciare ampio spazio

Prima di installare quello prodotto

1 Rimuovere la cornice di finitura.

Per rimuovere la cornice di finuita occore tirarne verso l'esterno le parti superiore e inferiore.

① Cornice di finitura
2 Inserire le chiavi di estrazione fornite in entrambi i lati dell'unità fino a quando si saranno fissate con un clic.
3 Estrarre l'unità dal supporto.

① Chiave di estrazione

Installazione con il supporto

1 Installare il supporto nel cruscotto.
2 Assicurare la fascetta di montaggio utilizzando un cacciavite per jegare le linguette metalliche (90^) in posizione.

①Cruscotto

Installazione

② Supporto
3 Installare il prodotto nel supporto.

①Cruscotto

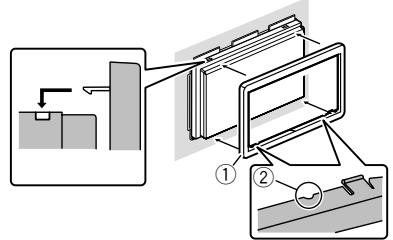

4 Fissare la cornice di finitura.

① Cornic di finitura
② Scanalatura

Fissare la cornice di finitura con il lato che presenta la scanalatura verso lo basso.

Installazione usingo i fori delle viti sul lato del prodotto

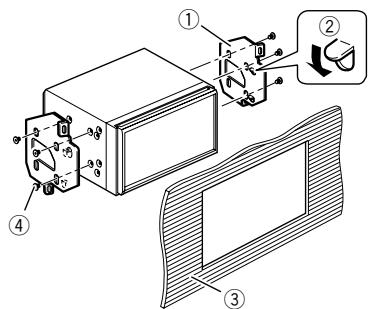

1 Fissare il prodotto alla staffa di montaggio radio predisposta in fabbrica.

Posizionare il prodotto in modo che i fori delle viti siano allineati ai fori delle viti sulla staffa, quandi serrare le viti nelle tre posizioni per agli dato.

Usare le viti a testa tonda (5mm× 8mm) o le viti a testa piatta (5mm× 9mm) , a seconda della forma dei fori della vite della staffa.

① Staffa di montaggio radio predisposta in fabbrica
② Se il nottolino interferisce con l'installazione, è possible abbassarlo.
③ Cruscotto o console
Vite a testa tonda o vite a testa piatta Assicurarsi di utilizare le viti fornite con quosto prodotto.

Installazione del microfondo

Installare il microfono in un luogo dove la sua direzione e distance dal conducente rendano facile il rilevamento della voce.
- Accertarsi di spegnere il prodotto (ACC OFF) prima di collegare il microfono.
- A seconda del modello del veicolo, la lunghezza del cavo del microfono potrebse risultare insufficiente quando si installa il microfono sul parasole. In tal caso, installare il microfono sulla colonna di sterzo.

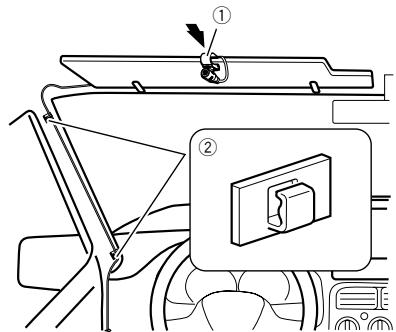

Montaggio sul parasole

1 Adattare il cavo del microfono nella fessura.

① Cavo del microfono
② Scanalatura

2 Fissare il morsetto del microfono al parasole.

① Morsetto del microfono
② Morsetti

Usare dei morsetti (venduti separatamente) per fissare il cavo nei punti necessari all'interno del veicolo.

Installare il microfono sul parasole quando si trova in posizione alzata. Non è in grado di riconoscere la voce del conducente se è in posizione abbassata.

Installazione

Installazione sulla colonna di sterzo

1 Scollegare la base del microfono dal morsetto facendola scorrere nelle s preme la linguetta.

① Microfono
② Linguetta
③ Base del microfono
④ Morsetto del microfono

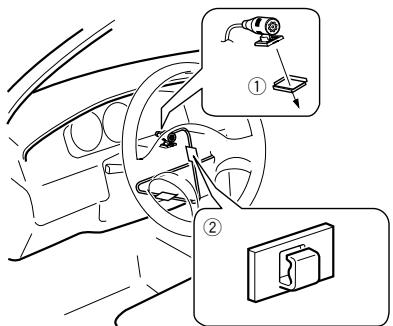

2 Montare il microfono sulla colonna di sterzo.

① Nastro a doppio lato
Installare il microfono sulla colonna di sterzo, tenendolo fontano dal volante.
② Morsetti
Usare dei morsetti (venduti separatamente) per fissare il cavo nei punti necessari all'interno del veicolo.

Regolazione dell'angolazione del microfono

L'angolo del microfono è regolabile.

Precauciones
