GEBRUIKSAANWIJZING KS 180 Güde

NEDERLANDS Graag instructies zorgvuldig doorlezen vóórdat u de machine in gebruik neemt.

Technische gegevens / Beschrijving van het apparaat / Veiligheidsadviezen / Voorge-schreven gebruik van het systeem / Handelswijze in noodgeval / Symbolen / Onderhoud / Afvoer / Garantie / Service 61

Čeština

NL Kettingspanning van een nieuwe ketting na ca. vijf zaagsneden opnieuw instellen. Tijdens het gebruik de kettingspanning in regelmatige termijnen controleren.

NL Ketting draait na het uitschakelen nog kort na!

Mfdekking verwijderen → 2-4

Accukettingzaag KS 18-0 KS 18-401-30
Artikel-Nr. 58407 58406
Opnamevermogen	360 W / P1
Motortoerental	21000 min ^1
Beschermgraad IP X0
Gewicht (netto) met ketting en kettingbalk	2,6 kg / 3,2 kg
Inhoud kettingolietank	100 ml
Snijdlengte 240 mm
Balklengte	250 mm
Zwaard, Type zaagketting Oregon
Kettingsnelheid max.	6 m/s
Kettingwiel	3/8"
Zaagketting (Aantal drijfschakels)	40
dikte drijfschakel 1,3 mm
Vertraging kettingrem	< 49ms
Accu
Spanning - 18 V
Soorten accu's - Li-ion
Accucapaciteit - 4 Ah
Opgenomen vermogen	- 72 Wh
Laadtijd	- 96 min
Gewicht netto	- 0,64 kg
Accu-lader	-
Ingangsspanning	- 100 - 240 V
Opnamevermogen	- 80 W
Frequentie	- 50 - 60 Hz
Uitgangsspanning	- 18 V
Uitgangsstroom	- 3 A
Beschermklasse	- II
Gewicht netto	- 0,33 kg
Geluidsgegevens
Geluidsdrukniveau L_pA^1) Onzekerheid K = 3 db (A)	91,4 db (A)
Gegarandeerd geluidsdrukniveau L_WA Onzekerheid K = 3 db (A)	103 dB(A)
Gemeten geluidsdrukniveau L_WA	99,4 dB(A)
Draag oorbeschermers!
Trillingsemissiewaardea _h^2) Vorderer HandgriffHinterer Handgriff	4,819 m/s ^2 6,414 m/s ^2

1) Gemeten volgens 2000/14/EG + E_2005/88/EC, Onzekerheid K = 3 dB (A)
2) Gemeten volgens EN 60745, Onzekerheid K=1,5 m/s²

De opgegeven totale trillingswaarde en de opgegeven geluidsemissiewaarde zijn gemeten volgens een gestandaardiseerde testprocedure en kunnen worden gebruikt om het ene elektrische gereedschap met het

andere te vergelijken.

Opmerking: De opgegeven totale trillingswaarde en de opgegeven geluidsemissiewaarde kunnen ook worden gebruikt voor een voorlopige beoordeling van de belasting. Waarschuwing: De trillings- en geluidsemissie tijdens het feitelijke gebruik van het elektrische apparaat kan afwijken van de opgegeven waarden, afhankelijk van de manier waarop het elektrische apparaat wordt gebruikt, in het bijzonder het type werkstuk dat wordt bewerkt. Waarschuwing: Het is noodzakelijk veiligheidsmaatregelen vast te stellen om de bediener te beschermen op basis van een schatting van de blootstelling aan trillingen tijdens de werkelijke gebruiksomstandigheden (rekening hou dend met alle delen van de gebruikscyclus, zoals tijden dat het elektrische gereedschap is uitgeschakeld en tijden dat het is ingeschakeld maar niet belast wordt).

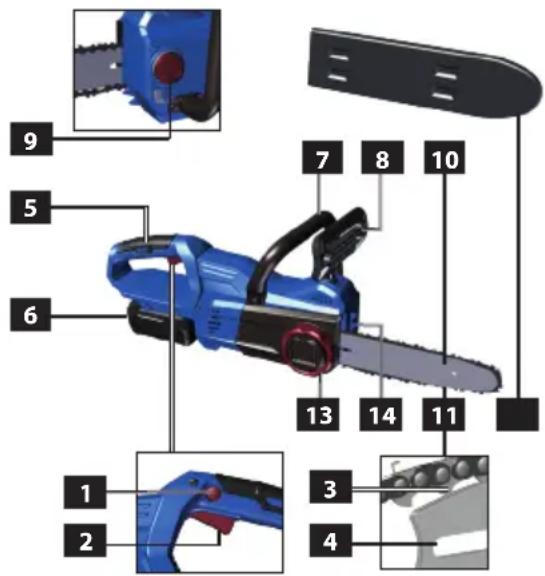

Beschrijving van het apparaat

9 5 6 1 2 7 8 10 13 14 11 3 4

1 Startknopontgrendeling
2 Aan-/uitschakelaar
3 Kettingaandrijving
4 Zaagbladgroef
5 Achterste handgreep
6 Accu
7 Voorste handgreep
8 Voorste handbeveiliging / Kettingremhendel
9 Kettingsmeermiddelvuldop
10 Zaagblad
11 Zaagketting
12 Zaagbladkap
13 Kettingspanwiel
14 Kettingvanger

Gebruik het apparaat pas nadat u de gebruiksaanwijzing gelezen en begrepen hebt. Maakt u zich met de

bedieningselementen en het juiste gebruik van het apparaat vertrouwd. Let op alle, in de gebruiksaanwijzing aangegeven, veiligheidsinstructies. Gedraagt u zich verantwoord tegenover andere personen. De bedienende persoon is verantwoordelijk voor ongevallen of gevaren tegenover derden. Het apparaat mag slechts door personen gebruikt worden van 18 jaar of ouder. Uitzondering hierop is het gebruik door jeugdige personen bij een beroepsopleiding ter verkrijging van vaardigheid en indien dit onder toezicht van een opleider plaats vindt. Indien betreffende de aansluiting en het bedienen van het apparaat twijfels ontstaan, kunt u zich tot de klantendienst wenden. Het bedienend personeel moet voldoende geschoold zijn in het gebruik, het instellen en het bedienen.

Voorgeschreven gebruik van het systeem

De accukettingzaag mag alleen worden gebruikt om hout - dwars t.o.v. de nerfrichting - te zagen. Rekening houdend met de technische gegevens en veiligheidsinstructies Dit apparaat uitsluitend gebruiken voor normaal gebruik, zoals aangegeven. Bij niet naleving van de bepalingen uit de algemeen geldende voorschriften,

evenals van de bepalingen uit deze gebruiksaanwijzing, kan de producent voor schaden niet aansprakelijk gesteld worden.

Eisen aan de bedienende persoon

De bedienende persoon moet, voor het gebruik van het apparaat, de gebruiksaanwijzing goed gelezen hebben.

Kwalificatie: Behalve een uitvoerige instructie door vak kundig verkooppersoneel is er geen speciale kwalificatie voor het gebruik van het apparaat nodig.

Minimale leeftijd: Het apparaat mag slechts door personen gebruikt worden van 18 jaar of ouder. Uitzondering hierop is het gebruik door jeugdige personen bij een beroepsopleiding ter verkrijging van vaardigheid en indien dit onder toezicht van een opleider plaats vindt.

Scholing: Om het apparaat te kunnen gebruiken is enig passend onderricht, door een vakman, resp. de bedieningsaanwijzing, voldoende. Een speciale scholing is niet noodzakelijk.

De bedienende persoon is verantwoordelijk voor onge vallen of gevaren tegenover derden.

Let op dat er zich geen personen in de gevarenomgeving ophouden.

Resterende gevaren

Gevaar voor letsel!

Contact met de zaagketting kan tot dodelijke snijdverwondingen leiden.

Nooit met de handen in de lopende zaagketting grijpen.

Gevaar van terugslag!

Een terugslag kan tot dodelijke snijverwondingen leiden.

Gevaar voor verbrandingen!

Ketting en geleiderail worden door het gebruik warm.

Handelswijze in noodgeval

Tref de noodzakelijke maatregelen om éérste hulp te verlenen, die met het letsel overeenkomt en vraag zo snel mogelijk gekwalificeerde medische hulp aan. Bescherm gewonde personen voor overig letsel en stel ze gerust. Voor het eventueel plaatsvinden van een ongeval zou altijd een verbandtrommel, volgens DIN 13164, op de werkplaats bij de hand moeten zijn. Het uit de verbandtrommel genomen materiaal dient onmiddel- lijk aangevuld te worden.

Indien u hulp vraagt, geef de volgende gegevens door

1. Plaats van het ongeval
2. Soort van het ongeval
3. Aantal gewonden mensen
4. Soort verwondingen

Symbolen

Opgelet!

Graag instructies zorgvuldig doorlezen vóórdat u de machine in gebruik neemt.

Voor alle instel-, schoonmaak- en onderhoudswerkzaamheden aan de machine de wisselaccu uitemen.

Let op gevaarlijke terugslag

Afstand van personen Let op dat er zich geen personen in de gevarenomgeving ophouden.

Gebruik de kettingzaag altijd met twee handen.

Gebruik de machine niet met slechts een hand.

Tegen vocht beschermen. Stel de machine niet bloot aan regen.

Houd kinderen van de machine op afstand.

Vuur, vonken, open vlammen en roken verboden.

Kettingsmering

Bewegingsrichting van de zaagketting

Draag een beschermende helm.

Draag een veiligheidsbril. Draag oorbeschermers.

Draag beschermende handschoenen.

Draag veiligheidsschoenen met bescherming tegen insnijden, geribde zolen en stalen neuzen

Beschermende kleding met een bescher- mende laag tegen insnijden dragen!

Gegarandeerd geluidsdrukniveau

Elektrisch gereedschap van de beschermingsklasse III.

Beschadigde en/of verwijderde elektrische of elektronische apparaten bij de daarvoor bestemde recyclingplaatsen afleveren

Europees symbool van overeenstemming

Accu, Accu-lader

Het laadapparaat uitsluitend in binnenruim- ten gebruiken

Accu tegen hitte en vuur beschermen.

Accu tegen water en vocht beschermen

Accu tegen temperaturen boven 40°C beschermen

Verwijder de accu's niet in het huisafval!

Geef de accu's af op een verzamelplaats voor oude batterijen waar deze milieuvriendelijk worden gerecycled.

Beschadigde en/of verwijderde elektrische of elektronische apparaten bij de daarvoor bestemde recyclingplaatsen afleveren

Europees symbool van overeenstemming

Algemene veiligheidswaarschuwingen voor elektrische gereedschappen

Waarschuwing

Lees alle veiligheidsinformatie, instructies, illustraties en technische gegevens die bij dit elektrische apparaat worden geleverd. Het niet opvolgen van de volgende instructies kan leiden tot elektrische schokken, brand en/ of ernstig letsel.

Bewaar alle veiligheidsinformatie en instructies voor toekomstig gebruik.

De term „elektrisch apparaat“ die in de veiligheidsinstructies wordt gebruikt, verwijst naar elektrisch gereedschap op netvoeding (met netsnoer) of elektrisch gereedschap op batterijen (zonder netsnoer).

Veiligheid van de werkomgeving

a) Houd uw werkomgeving schoon en goed verlicht. Een rommelige of onverlichte werkomgeving kan tot ongevallen leiden.
b) Werk met het elektrische gereedschap niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandbaar stof bevinden. Elektrische gereedschappen veroorzaken vonken die het stof of de dampen tot ontsteking kunnen brengen.
c) Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschap uit de buurt. Wanneer u wordt afgeleid, kunt u de controle over het gereedschap verliezen.

3) Elektrische veiligheid

a) De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde elektrische gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok.
b) Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wanneer uw lichaam geaard is.
c) Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok.

d) Gebruik de kabel alleen op de juiste manier. De kabel nooit gebruiken om het elektrische gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen en bewegende onderdelen. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok.

e) Wanneer u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlengkabels te gebruiken die voor gebruik buitenshuis zijn goedgekeurd. Het gebruik van een voor gebruik buitenshuis geschikte verlengkabel beperkt het risico van een elektrische schok.

f) Als het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is, dient u een aardlekschakelaar te gebruiken. Het gebruik van een aardlekschakelaar vermindert het risico van een elektrische schok.

3) Veiligheid van personen

a) Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik geen elektrisch gereedschap wanneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het elektrische gereedschap kan tot ernstige verwondingen leiden.

b) Draag persoonlijke beschermende uitrusting. Draag altijd een veiligheidsbril. Het dragen van persoonlijke beschermende uitrustingen, zoals een stofmasker, veiligheidsschoenen met antislipzool, veiligheidshelm of gehoorbeschermer, afhankelijk van het type en het gebruik van het elektrische werktuig, vermindert het risico van letsels

c) Vermijdt een ongewenste inbedrijfneming. Controleer of het elektrische werktuig uitgeschakeld is, indien dit aan de stroomtoevoer en/of accu aangesloten, opgetild of gedragen wordt. Wanneer u bij het dragen van het elektrische gereedschap uw vinger aan de schakelaar hebt of wanneer u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden.

d) Verwijder instelgereedschappen of schroefsleutels voordat u het elektrische gereedschap inschakelt. Instelgereedschap of een sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden.

e) Voorkom een onevenwichtige lichamshouding. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kunt u het elektrische gereedschap in onverwachte situaties beter onder controle houden.

f) Draag geschikte kleding. Draag geen wijde kleding of sierraden. Houd uw haar, kleding en handschoenen ver van bewegende onderdelen. Loshangende kleding, sieraden en lange haren kunnen door bewegende delen worden meegenomen.

g) Wanneer stofafzuigings- of stofopvangvoorzie - ningen kunnen worden gemonteerd, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist worden gebruikt. Het gebruik van een stofafzuiging beperkt het gevaar door stof.

h) Laat je niet verleiden tot een vals gevoel van veilig-

heid en negeer de veiligheidsregels voor elektrisch gereedschap niet, zelfs niet als je vertrouwd bent met het elektrische gereedschap na het vele malen te hebben gebruikt. Onvoorzichtig gedrag kan binnen een fractie van een seconde leiden tot ernstig letsel.

4) Zorgvuldige omgang met en zorgvuldig gebruik van elektrische gereedschappen

a) Overbelast het gereedschap niet. Gebruik voor uw werkzaamheden het daarvoor bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u beter en veiliger binnen het aangegeven capaciteitsbereik.

b) Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd.

c) Neem de stekker uit het stopcontact en/of verwijder de accu voordat instellingen aan het apparaat worden uitgevoerd, onderdelen worden vervangen of het apparaat na gebruik wordt weggezet. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het elektrische gereedschap.

d) Bewaar niet-gebruikte elektrische gereedschappen buiten het bereik van kinderen. Laat het gereedschap niet gebruiken door personen die er niet mee vertrouwd zijn en deze aanwijzingen niet hebben gelezen. Elektrische gereedschappen zijn gevaarlijk wanneer deze door onervaren personen worden gebruikt.

e) Onderhoud elektrische werktuigen zorgvuldig. Controleer of de bewegelijke onderdelen perfect functioneren en niet klemmen, of onderdelen gebroken of zodanig beschadigd zijn dat de functie van het elektrische werktuig is beïnvloed. Laat beschadigde onderde Veel ongevallen hebben hun oorzaak in slecht onderhouden elektrische gereedschappen.

f) Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhouden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder snel vast en zijn gemakkelijker te geleiden.

g) Gebruik elektrisch gereedschap, toebehoren, inzetgereedschappen en dergelijke volgens deze aanwijzingen. Let daarbij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de voorziene toepassingen kan tot gevaarlijke situaties leiden.

h) Houd handgrepen en greepvlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en grijpv-lakken maken een veilige bediening en controle van het elektrische gereedschap in onvoorziene situaties onmogelijk.

5) Gebruik en onderhoud van accugereedschappen

a) Laad accu's alleen op in oplaadapparaten die door de fabrikant worden geadviseerd. Bij een oplaad-apparaat dat voor een bepaald type accu geschikt is, kan brandgevaar ontstaan wanneer het met andere accu's wordt gebruikt.

b) Gebruik alleen de daarvoor bedoelde accu's in de elektrische gereedschappen. Het gebruik van andere accu's kan tot verwondingen en brandgevaar leiden.

c) Voorkom aanraking van de niet-gebruikte accu met

paperclips, munten, sleutels, spijkers, schroeven en andere kleine metalen voorwerpen die overbrugging van de contacten kunnen veroorzaken. Korts-luiting tussen de accucontacten kan brandwonden of brand tot gevolg hebben.

d) Bij verkeerd gebruik kan vloeistof uit de accu lekken. Voorkom contact daarmee. Spoel bij on- voorzien contact met water af. Wanneer de vloeistof in de ogen komt, dient u bovendien een arts te raadplegen. Gelekte accuvloeistof kan tot huidirritaties en verbrandingen leiden.

e) Gebruik geen beschadigde of gewijzigde batterij. Beschadigde of gewijzigde batterijen kunnen zich onvoorspelbaar gedragen en leiden tot brand, explosie of risico op letsel.

f) Stel een batterij niet bloot aan vuur of te hoge temperaturen. Vuur of temperaturen boven 130 °C kunnen een explosie veroorzaken.

g) Volg alle oplaadinstructies op en laad de batterij of het batterijgereedschap nooit op buiten het temperatuurbereik dat in de gebruiksaanwijzing is aangegeven. Verkeerd opladen of opladen buiten het toegestane temperatuurbereik kan de batterij vernietigen en het risico op brand vergroten.

6) Service

a) Laat het elektrische gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele vervangingsonderdelen. Daarmee wordt gewaarborgd dat de veiligheid van het gereedschap in stand blijft.

b) Onderhoud nooit beschadigde accu's. Alle accu-onderhoud mag alleen worden uitgevoerd door de fabrikant of door erkende servicecentra.

Veiligheidswaarschuwingen bij kettingzagen

- Kom niet met lichaamsdelen in de buurt van de zaagketting wanneer de kettingzaag in gebruik is. Controleer voor u de kettingzaag start of de zaagketting nergens tegen aanloopt. Een moment van onoplettendheid tijdens het gebruik van een kettingzaag kan ertoe leiden dat uw kleding of lichaam met de zaagketting verstrengelt.

- Houd de kettingzaag altijd met uw rechterhand aan de achterste handgreep en uw linkerhand aan de voorste handgreep vast. Door de kettingzaag omgekeerd vast te houden vergroot u de kans op persoonlijk letsel; doe dit daarom nooit.

- De kettingzaag alleen bij de geïsoleerde greepvlak -ken vasthouden, omdat de zaagketting verborgen elektriciteitsleidingen kan raken. Contact tussen de zaagketting en een stroomdraad kan ook metalen onderdelen van het apparaat onder spanning zetten en een elektrische schok veroorzaken

- Draag een veiligheidsbril en een gehoorbescher -mer. Overige beschermende uitrustingen voor hoofd, handen, benen en voeten worden aanbevolen. Adequate beschermingsmiddelen zullen persoonlijk letsel als gevolg van rondvliegend materiaal of onopzettelijk contact met de zaagketting beperken.

• Werk niet met de kettingzaag op een boom, een ladder, vanaf een dak of een onstabiel oppervlak. Er bestaat een ernstig risico op letsel als er op deze manier wordt gewerkt.
• Zorg dat u altijd stabiel op uw voeten staat en gebruik de kettingzaag uitsluitend wanneer u op een stabiele, veilige en vlakke ondergrond staat. Gladde of instabiele ondergronden kunnen ertoe leiden dat u uw evenwicht of de controle over de kettingzaag verliest.
• Wees er bij het zagen van een tak onder spanning op voorbereid dat deze kan terugveren. Wanneer de spanning in de houtvezels vrijkomt kan de veerbelaste tak tegen de gebruiker en/of de kettingzaag slaan, wat tot gevaarlijke situaties kan leiden.
• Ga buitengewoon voorzichtig te werk bij het zagen van struikgewas en jonge bomen. Het slanke materiaal kan in de zaagketting worden getrokken en naar u toe zwiepen of u uit balans trekken.
• Draag de kettingzaag aan de voorste handgreep, waarbij de kettingzaag is uitgeschakeld en van uw lichaam af. Vervoer of berg de kettingzaag altijd op met de beschermkap over het zaagblad. Een juiste manier van omgaan met de kettingzaag zal het risico van onopzettelijk contact met de bewegende zaagketting verkleinen.
• Volg de instructies voor het smeren van de machi - ne, het spannen van de ketting. Een onjuist gespannen of onjuist gesmeerde ketting kan ofwel breken of de kans op terugslag vergroten.
• Houd handgrepen droog, schoon en vrij van olie en vet. Vettige en met olie verontreinigde handgrepen zijn glad en zorgen ervoor dat u de controle verliest.
• Zaak alleen hout. Gebruik een kettingzaag niet voor een ander doel dan waarvoor deze is bedoeld. Gebruik een kettingzaag bijvoorbeeld niet om metaal, plastic, steen of niet-houten bouwmaterialen te zagen. Het gebruik van een kettingzaag voor activiteiten anders dan die waarvoor deze is bedoeld kan leiden tot gevaarlijke situaties.
• Probeer geen boom te vellen voordat u een duidelijk inzicht hebt in de risico's en hoe u deze kunt vermijden. De gebruiker of andere personen kunnen ernstig letsel oplopen door een vallende boom.

Oorzaken en voorkomen van terugslag door de gebruiker van de kettingzaag:

Terugslag van de kettingzaag kan optreden wanneer de neus of tip van het zaagblad een object raakt of wanneer het zaagblad in de zaagsnede beklemd raakt.

Als de tip iets raakt kan een plotselinge tegengestelde reactie optreden, waardoor het zaagblad omhoog wordt gestoten in de richting van de gebruiker van de kettingzaag.

Wanneer de zaagketting bij de tip van het zaagblad bekneld wordt kan het zaagblad snel in de richting van de gebruiker van de kettingzaag worden gedrukt.

Elk van deze reacties kan ertoe leiden dat u de controle over de zaag verliest, wat kan leiden tot ernstig perso-onlijk letsel. Vertrouw niet alleen op de ingebouwde veiligheidsvoorzieningen van de kettingzaag. Als gebruiker van een kettingzaag moet u verschillende maatregelen treffen om ongevallen of letsel bij het werk te voorko-

men. Terugslag is het gevolg van misbruik/verkeerd zagen of verkeerde omstandigheden en kan worden voorkomen met de volgende voorzorgsmaatregelen:

• Houd het apparaat goed vast, waarbij uw duimen en vingers van uw beide handen de handgrepen van de kettingzaag omsluiten en plaats uw lichaam en arm zodanig dat ze de krachten van de terugslag kunnen opvangen. Met de juiste voorzorgsmaatregelen kan de gebruiker de terugslagkrachten onder controle houden. Laat de kettingzaag niet los.
• Reik niet te ver en zaag niet boven schouderhoogte. Dit helpt onopzettelijk contact van de tip van het zaagblad te voorkomen en geeft u meer controle over de kettingzaag in onverwachte situaties.
• Gebruik uitsluitende vervangende zaagbladen en kettingen die zijn gespecificeerd door de fabrikant. Een onjuiste montage van het zaagblad en/of de ketting kan ertoe leiden dat de ketting breekt en/of terugslaat.
• Volg de instructies van de fabrikant voor het slijpen en onderhouden van de zaagketting op. Verminderen van de hoogte van de dieptemaat kan leiden tot sterkere terugslag.

Het is raadzaam dat een onervaren gebruiker op zijn minst het zagen van rondhout oefent op een zaagbok of frame. Bij zaagwerkzaamheden op een helling moet de gebruiker steeds boven de boomstam staan. Om op het ogenblik van het „doorzagen“ de volledige controle te behouden, moet de aandrukkracht tegen het einde van de zaagbewerking worden verminderd zonder de vaste grip op de handgrepen van de kettingzaag te lossen. Zorg dat de zaagketting de grond niet raakt. Wacht na afloop van de zaagbewerking tot de zaagketting stilstaat alvorens de zaagketting daar te verwijderen. Schakel de motor van de kettingzaag altijd uit alvorens van boom naar boom te wisselen. Algemene veiligheidsin-structies voor kettingzagen . Volg alle instructies bij het puinvrij maken van de kettingzaag, het opbergen of het uitvoeren van onderhoud. Zorg ervoor dat de schakelaar is uitgeschakeld en de accu is verwijderd. Onverwachte bediening van de kettingzaag tijdens het opruimen van puin of het uitvoeren van onderhoud kan leiden tot ernstig letsel.

Klauwaanslag

Tijdens het zagen moet de machine zodanig naar voor worden gedrukt dat de „klauw” in de houten rand dringt. Als u nu de achterste handgreep omhoog of omlaag in de richting van de snede optilt, wordt de lichamelijke belasting van het zagen verminderd. Bij het uitvoeren van een snede kan de klauwaanslag eveneens als draaipunt worden gebruikt en dit is erg handig om de behuizing bij het zagen stabiel te houden.

Kettingrem

Om het risico op letsel te verminderen, moet de ketting meteen worden gestopt wanneer de kettingremhendel in de richting van de hand wordt gedrukt, zoals weergegeven op de fotopagina's. Dit kan een terugslag evenwel niet verhinderen. De correcte werking van de kettingrem moet voor elk gebruik van de kettingzaag worden gecontroleerd.

Kettingvanger

Dit voorkomt dat de ketting in de richting van de gebruiker wordt geslingerd indien de ketting loskomt of breekt.

Accu

Brandgevaar! Explosiegevaar!

Gebruik nooit beschadigde, defecte of gedeformeer-de accu's. Een accu nooit openen, beschadigen en/of laten vallen. Accu's nooit in de omgeving van zuren en licht ontvlambare materialen laden. Accu tegen hitte en vuur beschermen. Accu enkel in een omge-vingstemperatuur tussen 10°C en +40°C gebruiken. Nooit op verwarmingselementen plaatsen of langere tijd aan sterke zonnestraling blootstellen. Na een zware belasting de accu eerst laten afkoelen.

Kortsluiting – Contacten van de accu niet met metalen onderdelen overbruggen (met elkaar verbinden).

Voor het verwijderen, het vervoeren of bij opslag moet de accu verpakt worden (plastic zak, doos) of de contacten moeten afgeplakt worden.

Gebruik voor het laden van de accu uitsluitend het Güde laadapparaat. Bij het gebruik van een ander laadapparaat kunnen defecten optreden of kan brand ontstaan.

Bij onjuist gebruik of bij het gebruik van beschadigde accu's kunnen dampen ontstaan. Voer verse lucht toe en bezoek bij klachten een arts. De dampen kunnen de ademhalingswegen irriteren.

Arbeidsinstructies

De accu's worden slechts gedeeltelijk voorgeladen geleverd en dienen voor het eerste gebruik volledig opgeladen te worden.

• Laad de accu na, indien het apparaat te langzaam draait of blijft staan.
• De li-ion-accu kan elk moment opgeladen worden, zonder de levensduur te bekorten. Een onderbreking van het laadproces schaadt de accu niet.
• De li-ion-accu is door de „Electronic Cell Protection“ tegen een te diepe ontlading beschermd.
• Een aanzienlijk kortere gebruikstijd van een geladen accu geeft aan dat de accu versleten is en vervangen moet worden.

Accu's op milieuvriendelijke wijze verwijderen

Li-ion-accu's mogen niet als huisafval verwijderd worden. Laat defecte accu's door een vakkundige handelaar verwijderen. Accu's dienen uit het apparaat verwijderd te worden voordat het apparaat gesloopt wordt. Beschadigde accu's kunnen het milieu en uw gezondheid schaden, indien giftige dampen of vloeistoffen ontstaan. Verzend daarom nooit een defecte accu per post etc. Wendt u zich tot uw plaatselijke verzamelplaats. Verwijder accu's in een ontladen toestand. Wij adviseren de polen met een plakband af te dekken om kortsluiting te voorkomen. Open de accu niet.

Onderhoud

Voor alle instel-, schoonmaak- en onderhoudswerkzaamheden aan de machine de wisselaccu uitemen.

Voer voor elk gebruik een visuele controle uit.

Het apparaat mag niet gebruikt worden, als het beschadigd is of de beschermingsinrichtingen defect zijn. Vervang versleten of beschadigde onderdelen.

Indien het apparaat defect is, dient de reparatie uits-luitend door een klantendienst uitgevoerd te worden. Gebruik alléén origineel toebehoren en originele onderdelen. Laat de modules waarvan de vervanging niet nader is toegelicht alléén door de fabrikant vervangen.

Enkel een regelmatig onderhouden en een goed verzorgd apparaat kan een tot tevredenheid werkend hulpmiddel zijn. Onderhoudsen verzorgingsfouten kunnen tot onvoorziene ongevallen en letsels leiden.

Afvoer

Afgedankte batterijen en afgedankte elektrische en elektronische apparatuur mogen niet samen met het huishoudelijk afval worden weggegooid. Afgedankte batterijen en afgedankte elektrische en elektronische apparatuur moeten apart worden ingezameld en weggegooid. Verwijder gebruikte batterijen, accu's en lampen uit de apparaten voordat u ze weggooit. Vraag de plaatselijke autoriteiten of uw winkelier naar recyclingcentra en inzamelpunten. Afhankelijk van de plaatselijke voorschriften kunnen winkeliers verplicht zijn om gebruikte batterijen en afgedankte elektrische en elektronische apparatuur gratis terug te nemen. Help de vraag naar grondstoffen te verminderen door uw gebruikte batterijen en afgedankte elektrische en elektronische apparatuur te hergebruiken en te recyclen. Afgedankte batterijen (vooral lithium-ionbatterijen) en afgedankte elektrische en elektronische apparatuur bevatten waardevolle, recyclebare materialen die een negatieve invloed kunnen hebben op het milieu en uw gezondheid als ze niet op een milieuvriendelijke manier worden verwijderd. Verwijder alle persoonlijke gegevens op uw oude apparaat voordat u het weggooit.

Garantie

De garantieperiode is 12 maanden bij commercieel gebruik en 24 maanden voor eindgebruikers en begint met de datum van aankoop van het apparaat.

De garantie heeft uitsluitend betrekking op onvolkomenheden die op materiaal- of productiefouten betrekking hebben. Bij een claim van een onvolkomenheid, in de zin van garantie, dient de originele aankoopfactuur met de aankoopdatum bijgesloten te worden.

Van garantie uitgesloten zijn verkeerd gebruik, zoals bijv. overbelasting van het apparaat, gebruik van geweld,

NEDERLANDS

beschadigingen door vreemde invloeden of door vreemde voorwerpen. De niet-naleving van gebruiks- en montageaanwijzingen en normale slijtage zijn eveneens van garanties uitgesloten.

Service

Hebt u technische vragen? Een reclamatie? Hebt u reserveonderdelen of een gebruiksaanwijzing nodig? Op onze website www.guede.com in helpen wij u snel en niet-bureaucratisch verder. Help ons om u te helpen, a.u.b. Om uw apparaat in geval van reclamatie te kunnen identificeren hebben wij het serie+nummer evenals

artikelnummer en productiejaar nodig. Deze gegevens vindt u op het typeplaatje. Om deze gegevens altijd bij de hand te hebben, gelieve ze hieronder in te vullen.

Serienummer:

Artikelnummer:

Bouwjaar:

Inspectie- en onderhoudsschema

Algemeen Gehele zaag	KunststofkastZaagkettingZaagrailKettingwielKettingrem	Regelmatig aan de buitenkant reinigen.Regelmatig in een vakkundige werkplaats laten contro-leren.Op scheuren en breuken controleren.Regelmatig laten naslijpen.Regelmatig schoonmaken.Regelmatig schoonmaken.Regelmatige functiecontrole.
Vóór iedere inbedrijfne-ming	ZaagkettingZaagrailKettingsmeringKettingremUitloopremAan-/uitschakelaarOlietankafsluitdop	Op beschadigingen en scherpte controleren.Kettingspanning controleren.FunctietestFunctietestFunctietestFunctietestOp dichtheid controleren.Regelmatig in een vakkundige werkplaats laten contro-leren.
Na iedere uitschakeling ZaagrailRailopname		Ingangsboring voor olie schoonmaken.Schoonmaken, in het bijzonder de oliegeleidegleuf.
Opbergvak Reservoir kettingolie	Zaagketting / ZaagrailGehele zaag	Leeg maken.Demonteren, schoonmaken en licht met olie insmeren.Geleidegleuf van de zaagrail schoonmaken.Veilig in een droge ruimte bewaren. Na langdurige opslag moet de accukettingzaag in een gespecialiseerde werkplaats worden gecontroleerd (resten smeermiddel kunnen harsachtig worden en de smeermiddelpomp kan verstopt raken)

Oplossing van storingen

Probleem Inachtneming Oorzaak Oplossing
Zaag werkt niet De elektrische motor draaitniet of blijft stilstaan.		Spanning ontbreekt Accu opnieuw plaatsen
		Accu defect	Nieuwe accu plaatsen
		Accuschacht defect	Accuschacht laten vervangen in een gespecialiseerde werkplaats of door de serviceafdeling van Güde
		Kettingrem geactiveerd Kettingrem ontgrendelen (zie hoofdstuk „Gebruik“)Netzekering geactiveerd Netsnoer controleren, gespecialiseerde werkplaats raadplegen.
Gebrekkig vermogen Gering machinevermogen Koolborstels versleten Koolborstels laten vervangen in een gespecialiseerde werkplaats.
Geen kettingsmering Geen kettingolie op de zaagketting		Olietank is leeg, Oliegelei-degleuf vervuild	Olietank bijvullen.Smeermiddelgroef aan het kettingzwaard reinigen.
Kettingrem Zaagketting staat niet op snee		Remsysteem versleten. Meteen een gespecialiseerde werkplaats raadplegen.
Uitlooprem Zaagketting draai na Koolborstels versleten Koolborstels laten vervangen in een gespecialiseerde werkplaats.

Technická data
