GEBRUIKSAANWIJZING WHUH12FE5 PANASONIC

Gebruiksaanwijzing 72-85

Air-to-Water Warmtepomp 7268

De instructies voor installmentie zijn bijgevoegd.

Veiligheidsmaatregelen 73-75

De begininstellungen aanpassen 76-77

Het gebruik 78-82

Reinigingsinstructies 82

Problemen oplossen 83-84

Informatie 85

Hartelijk dank voor het aanschaffen van een Panasonic-product.

Lees vór u het systeme gebruikt deze gebruiksaanwijzing grondig en bewaar deze voor toekomstig gebruik.

Controleer voor gebruik of het system correct en volgens de instructies is geinstalleer door een erkende dealer.

• De Panasonic Air-to-Water Warmtepomp is een gesplitst systeem dat bestaat uit twee units: een binnenunit en een buitenunit. Het systeem is ontworpen voor gebruik in combinatie met een Panasonic Watertankunit. Als het systeem Niet worden gebruikt in combinatie met een Panasonic Watertankunit, kan Panasonic Niet garanderen dat het systeem normal aan betrouwbaar werk.
• In deze bedieningshandleiding worden uitgelegd hoe u het system met de binnen- en buitenunits bedient.
• Raadpleeg voor de bediening van andere producten, zoals de watertank, de radiator, de externe thermocontroller en de units onder de vloer, de bedieningshandleiding van het betreffende product.
• De beschrijving van sommige functies in deze handleiding geldt misschien Niet voor uw system.
• Neem contact op met een erkende dealer bij u in de buurt voor meer informatie.

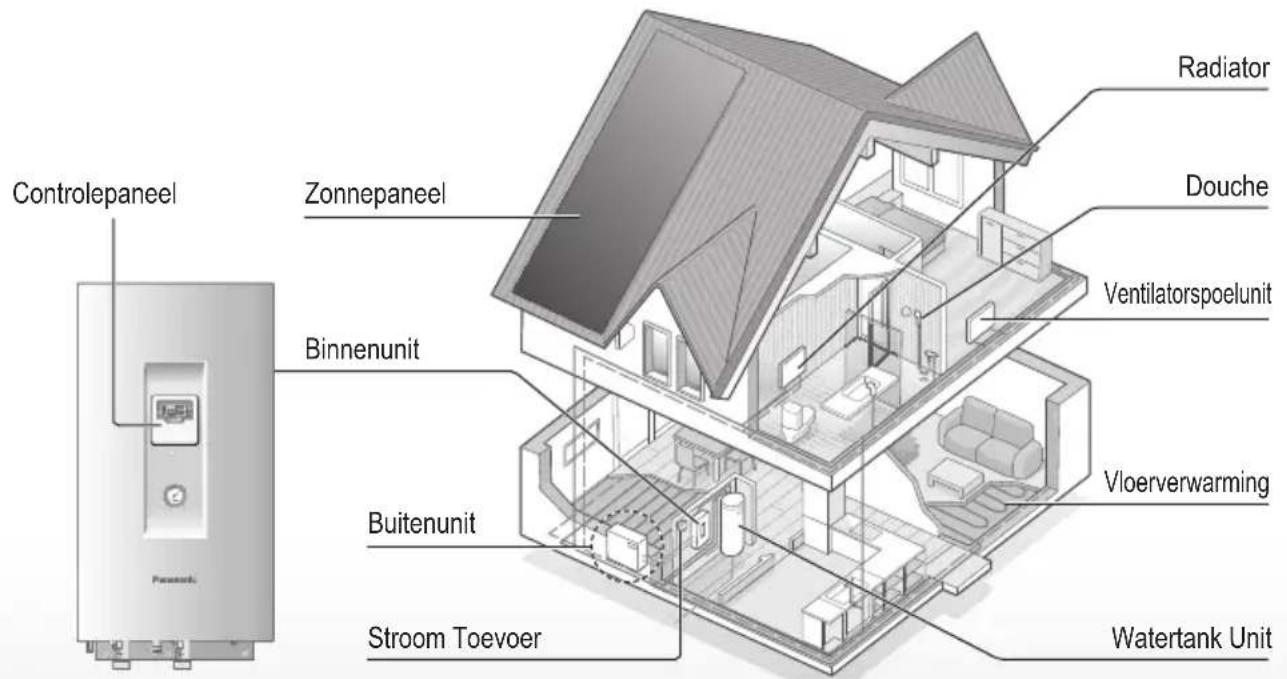

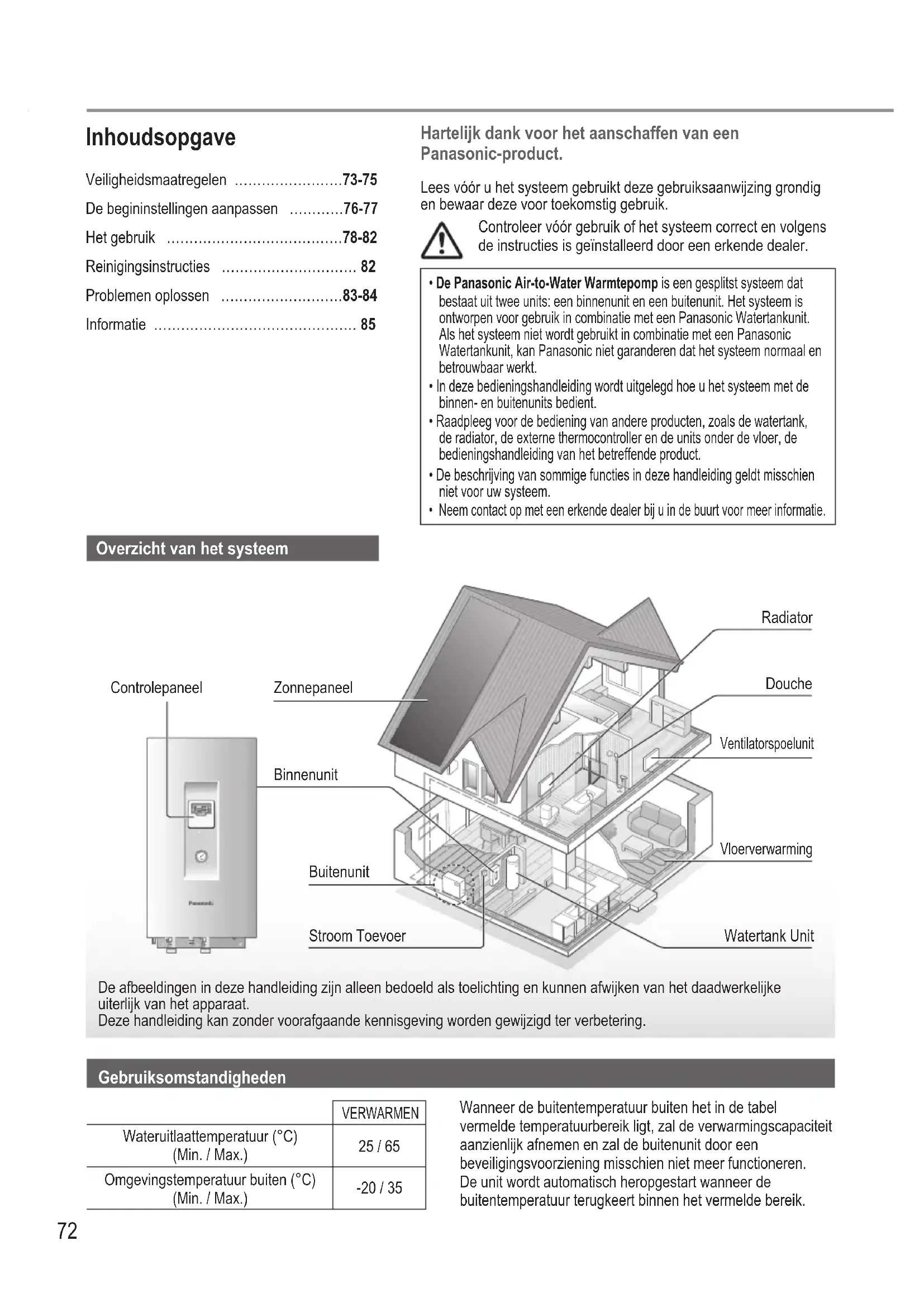

Overzicht van het systeme

De afbeeldingen in deze handleiding+zijn alleen bedoeld als toelichting en kunnen afwijken van het daadwerkelijk je uiterlijk van het apparatus.

Deze handleiding kan zonder voorafgaande kennisgeving worden gewijzigd ter verbetering.

Gebruiksomstandigheden

	VERWARMEN
Wateruitlaittemperatuar (°C) (Min. / Max.)	25 / 65
Omgevingstemperatuar bieten (°C) (Min. / Max.)	-20 / 35

Wanneer de buitentemperatuur buiten het in de tabel vermelde temperatuurbereik ligt, za de verwarmingscapaciteit aanzienlijk afnemen en za de buitenunit door een beveiligingsvoorziening misschien Niet meer functioneren.

De unit worden automatisch heropgestart wanneer de buitentemperatuur terugkeert binnen het vermelde bereik.

Houd u aan de volgende instructies zodate persoonlijk letsel, bij u of bij iemand anders, of materiele schade worden voorkomen.

Onjuiste bediening wegens het nicht opvolgen van de instructies kan leiden tot letsel of schade, waarvan de ernst worden geclassifiedeerd zoals hieronder is aangegeven:

WAARSCHUWING

Met dit teken worden u gewaarschuwd voor de dood of ernstig letsel.

! OPGEPAST

Met dit teken worden u gewaarschuwd voor letsel of schade aan eigendommen.

De op te volgen instructies worden aangeduid met de volgende symbolen:

Dit symbol verwijst
haar een handeling die
VERBODEN is.

Deze symbolen geben
VERPLICHE acties aan.

WAARSCHUWING

Binnenunit en buitenunit

Dit apparaat mag worden gezrukt door kinderen van 8aar en ouder en personen met verminderde fysieke, sensorische of mentale capacititeiten, of zonder ervaring en kennis, indien ze begeleid worden of instructies hebben gekregen over veilig gebruik van het apparaat en de möglichke risico's begrijpen. Kinderen mogen nicht met het apparaat spelen. Kinderen mogen het apparaat Niet zonder toezicht reinigen en onderhonden.

Vraag advies aan een erkende dealer of specialist wanner de unit schoongemaakt, gerepareerd, geinstalleerd, verwijderd of opnieuw geinstalleerd moet worden. Onjuiste installmentie en behandeling za lekkage, een elektrische schok of brand tot gevolg hebben.

Vraag een erkende dealer of specialist advies over het gebruik van een bepaald type koelmiddel. Het gebruik van een ander type koelmiddel dan is aangegeven, kan leiden tot beschadiging van het product, openbarsten, letsel, enz.

Installer de unit nicht in een ruimte waar explosie- of brandgevaar kan ontstaan. Houdt u zich nicht aan deze instructie, dan kan dat brand tot gevolg hebben.

Pas op dat uw vingers of andere voorwerpen nicht in de binnen- of buitenunit komen, waar dat de draaiende delen letsel konnen veroorzaken.

Raak de buitenunit nicht aan tijdens onweer, het zou kuren leiden tot een elektrische schok.

Ga Niet op het apparaat zitten of staan, odomat u per ongeluk zou kuren vallen.

Installer de binnenunit nicht buiten. Deze unit is uitsluitend ontworpen voor installmentie binnen.

Stroom Toevoer

Voorkom oververhitting of brand, gebruik geen snoer waarin wijzigingenং发展格局 van onbekende herkomst.

Om oververhitting, brand of elektrische schokken te voorkomen:

• Sluit geen andere apparaten aan op hetzelfde stopcontact.
  Bedien het apparaat nicht met\ natte handen.
• Laat geen knikken en kinken in het stroomsnoerkommen.

Als het netsnoer beschadigd is,
moet het door de fabrikant, een
onderhoudsmonteur of een vergelijkbaar
gekwalificeerd person vervangen
worden om möglichk risico te voorkomen.

Deze unit is voorzien van een aardlekschakelaar. Vraag een erkende dealer om de aardlekschakelaar regelmatig na te kijken, in het bijzonder na installmentie, inspectie en onderhoud. Storing van de aardlekschakelaar kan een elektrische schok en/of brand veroorzaken.

U wordt ten zeerste geadviseerd de apparatuur ter plaatse te installereren met een reststroomonderbreker zodate een elektrische schok en/of brand worden voorkomen.

Ontkoppel alle stroomcircuits voordat u aansluitcontacten opent of manipuleert.

Stop gebruik van het product als u een abnormaliteit of een storing opmerkt en ontkoppel de stroomtoevoer. (Risico op rook/brand/elektrische schok)

Voorbeelden van abnormaliteit/storing

• De aardlekschakelaar wordt vaak geactiveerd.
  Uruikteenbrandgeur.
  U merkt een abnormaal geluid of trillingen op in de unit.
• Er lekt het water uit de binnenunit. Neem onmiddelijk contact op met uwplaatselijke leverancier voor onderhoud/reparatie.

Draag handschoenenijdens inspectie en onderhoud.

Deze apparatuur moet worden geaard om te voorkomen dat er een elektrische schok of brand ontstaat.

Voorkom een elektrische schok door de stroomtoevoer te ontkoppelen.

• Voordat de apparatuur worden gereinigd of nagezien.
• Wonneer de apparatuur langtijd Niet worden gebruikt.

Dit toestel heeft meerere toepassingen. Ontkoppel de stroomtoevoer volledig voordat u een aansluitpunt in de binnenunit opent of manipuleert om een elektrische schok, verbranding en/of dodelijke verwonding te voorkomen.

OPGEPAST

Binnenunit en buitenunit

Was de binnenunit nicht met water, benzeen, verdunner of een schuurmiddel om schade en roest bij de unit te vermijden.

Installer de unit nicht damit bij brandgevaarlijke materialen of in een badkamer. Anders kan de unit een elektrische schok en/of brand veroorzaken.

Raak wanner de binnenunit in bedrijf is de warmwaterleiding Niet aan.

Plaats geen voorwerpen op of onder de unit.

Raak de scherpe aluminiumvin Niet aan; scherpe delen können blessures veroorzaken.

Gebruik het systemeertijdens sterilisatie om verbranding door heet water of oververhitting van douchewater te voorkomen.

Zorg dat de afvoerleiding correct is aangesloten om waterlekkagete voorkomen.

Controleer na lang gebruik of het installatierek nicht verzwakt is. Als het rek verzwakt, kan de unit vallen.

Vraag een erkende dealer om de sterilisatie-instelingen te controlleren op overeenstemming met de toepasselijke regels en wetgeving.

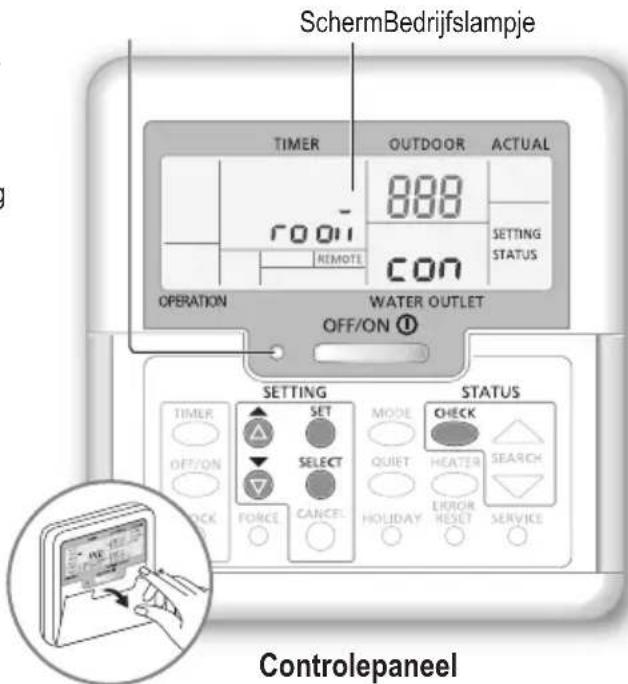

Controlepaneel

Laat het contropaneel nicht nat worden. Anders kan een elektrische schok en/of brand ontstaan.

Druk nicht met een hard, suntig voorwerp op de knappen van het contropaneel. Daardoor kut u de unit beschaden.

Reinig het contropaneel Niet met water, benzeen, verdunner of een schuurmiddel.

Voer Niet zich de inspectie en onderhoudswerk van het contropaneeluit. Neem contact op met een erkende dealer om verwondingen door onjuiste bediening te voorkomen.

Dealer

Gebruik de menu's en instellenen die van toepassing zijn op uw systeme. Het worden aanbevolen om instellenen alleen door een erkende dealer of specialist teCTX wijzigien.

• Na de eerste installmentiekunt u zelf de instellingen aanpassen. De begininstselling blijft van kracht totdat de gebruiker.Deze wijzigt.
• Het contrôlepaneel kan worden gezruikt voor meerdere installations.
• Controller Voor het instellen dat het bedrijsflampje uit is.
  Bij een verkeerde instelling werkht het systeme nicht correct. Vraag een erkende dealer om advies.

1 Druk SET CHECK tegelijk in en houd ze 5 seconden ingedrukt tot op het scherm SETTING STATUS verschijnt.
Druk op of om het menu te selecteren.
③ Druk op om het menu te openen.
Druk op of om Yes/No of een andere optie te selecteren.

YES: het menu inschakelen

No: het menu uitschakelen

5 Druk op om te bevestigen.

Menu (1 ~ 20) Instilling Scherm
1	Aansluiting kamerthermostat	YES NO	ro ai con
	De optionele kamerthermostat wel of nicht aansluten.
2	Selectie van reserveverwarming binnen	*3 kW / 6 kW /9 kW	HEATER [AP
	Het vermogen van de verwarming verminderen als dat onnodig is.
	* De kW-opties verschillen per model.
3	Antivriesbeveiliging	YES NO	Rnt, FrE
	De antivriesbeveiliging activeren of deactiveren wonneer het systeme isuitgeschakeld.
4	Tankaansluiting	YES NO	TANK con
	De optionele watertankunit wel of nicht aansluten.
	Opmerking: Als NO is geselecteerd, worden menu's 5 t/m 14 overgeslagen.
5	Prioriteit zonnepaneel	YES NO	SOLAR Pry
	Het zonnepaneel wel of Niet gebruiken voor verwarming van de watertank.
6	Prioriteit verwarmen	YES NO	HEAT Pry
	De verwarming van het vertrek als prioriteit instellen in de stand HEAT + TANK.
	Opmerking: Als YES is geselecteerd, worden menu's 7 en 8 overgeslagen voor de stand HEAT + TANK.
7	Bedrijfsinterval voor verwarmen	0,5 eer ~10 eer	HEAT int
	Het interval voor de stand HEAT instellen tijdens de stand HEAT + TANK.
	Opmerking: Als YES is geselecteerd in menu 6, worden dit menu overgeslagen.
8	Interval voor verwarming van de tank	5 minutes ~1aar 35 minute	TANK int
	Het interval voor de watertank instellen tijdens de stand HEAT + TANK.
	Opmerking: Als YES is geselecteerd in menu 6, worden dit menu overgeslagen.

Dealer

De bediening/instellingen要去en worden uitgevoerd door een erkende dealer/specialist.

Gebruiker

De bediening/instellenen mogen worden uitgevoerd door een erkende dealer/specialist of de gebruiker.

9 Boosterverwarming De boosterverwarming van de watertank activeren of deactiveren. Opmerking: Als NO is geseleerd, worden menu 10 overgeslagen.	YES NO		BOOSTER Fun
10 Vertragingstijd boosterverwarming De vertragingstijd instellen voor activering van de boosterverwarming verwijl het systeme de watertank verwarmt.	20 minutes ~ 1aar 35 minutes		BOOSTER dLy
• Gebruik het systeme net tijdens sterilisatie om verbranding door heet water of oververhitting van douchewater te voorkomen. • Vraag een erkende dealer om de sterilisatie-installingen te controleren op overeenstemming met de toepasselijkke regels en wetgeving.
11 Sterilisatie De watertank steriliseren (indien nodig). Opmerking: Als NO is geseleerd, worden menu's 12 t/m 14 overgeslagen.	YES NO		St rL Fun
12 Sterilisatie dag &ijd De timer voor sterilisatie instellen. (Eenmaal per week. Werkt ook tijdens stand-by.)	Monday ~ Sunday 0:00 ~ 23:50		Str
13 Sterilisatietemperatuur De temperatuur voor sterilisatie instellen.	40 °C ~ 75 °C		St rL ba
14 Voortzetting van sterilisatie De verwarmingtemperatuur aanhoven om de sterilisatie te voltooien.	5 minutes ~ 1aar		Str aPr
15 Basisbakverwarmer De optionele basisbakverwarmer wel of Niet aansluten. Opmerking: Als NO is geseleerd, worden menu 16 overgeslagen.	YES NO		bP Rn htr
16 Type basisbakverwarmer Type A - De basisbakverwarmer wordt alleen geactiveerd tijdens ontdooien. Type B - De basisbakverwarmer wordt geactiveerd wanner de omgevingtemperatuur buiten 5 °C of lager is.	A	B	bP Rn htr
17 Beton drogen Wordtijd bouwwerkzaamheden gebruikt om beton bij een Vooringestelde temperatuur te drogen. Gebruik dit menu uitsluitend tijdens bouwwerkzaamheden en nicht voor andere doeleinden (Zie de informatiepagina).	1 dag ~ 99ragen		dr y Con

Gebruiker

Voorbereiding van het contropaneel

①

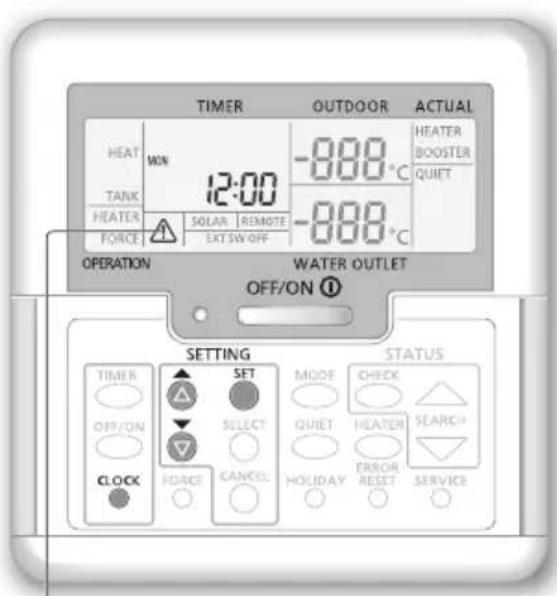

Druk op CCLK

② Druk op

of om de huidige dag in te stellen.

(3)

Druk op SET om te bevestigen.

Herhaal stellen.

stappen ② en ③ om de huidigeijd in te

Opmerking:

• De huidige dag enijd要去en in de volgende geallen worden ingesteld:

• Het systemd worden voor het eerst ingeschakeld.

• Het is lang geleden sinds de stroom de LASTE keer werd ingeschakeld.
• De ingesteldeijd is de standarddTijd voor alle bedieningshandelingen met de timer.

Waarschuwingsindicator (tanktemperatuur boven 60^ )

Gebruiker

Het system in- of uitschakelen

Druk op OFF/ON

Wanneer het systeme is ingeschakeld, brandt het bedrijfslampje en worden de wateruitlaattemperatuur en de buitentemperatuur op het scherm weergegeven.

Gebruiker

De bedrijfsstand selecteren

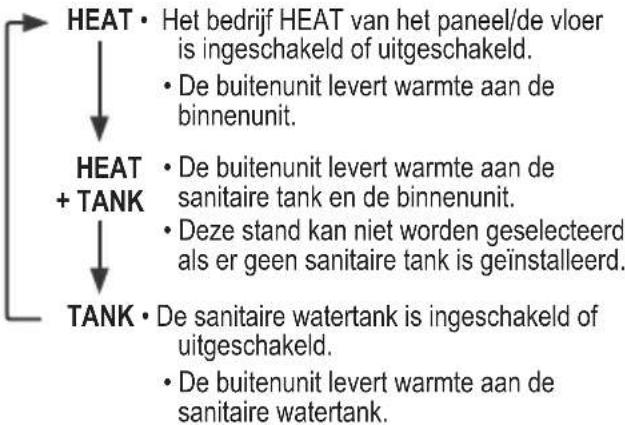

Druk op MODE om de bedrijfsstand te selecteren.

Gebruiker

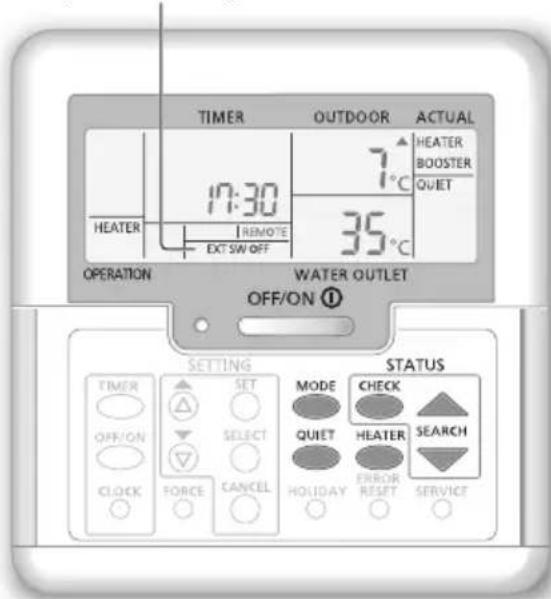

De reserveverwarming starten

Druk op HxTER

• De reserveverwarming levert extra warmte bij een lage buitentemperatuur. De reserveverwarming kan alleen worden gebruikt in de verwarmingsstand.
• Als de reserveverwarming is ingesteld, worden hij automatisch ingeschakeld wonneer aan de betreffende voorwaarden worden voldaan.
  HEATER Druk opnieuw op om de reserveverwarming uitt te schakelen.

Het systeem wordenuitgeschakeld door een externe schakelaar.

Gebruiker

Stil bedrijf

Druk op

• Deze functie LAST de buitenunit geluidsarm werken.
  Deze functie kan de verwarmingscapaciteit verminderen.

Gebruiker

Controlestand voor systememstatus

①

Druk op.

(Op het scherm verschijnt STATUS.)

②

Druk op of om de geselecteerde stande controeren.

• Beton drogen (wordt Niet weergegevenijdens normala bedrijf)
  Waterinlaattemperatuur
  Tanktemperatuur
• Bedrijsfrequentie van compressor
• Foutenlogboek
• Totaal energieverbruik in de verwarmingsstand (Maximaal 999ragen)
  Tankmodus totale energieverbruik (Maximaal 999ragen)
• Druk op CANCEL om de stand STATUS te verlaten.

Opmerking:

• In de stand STATUS worden op het scherm STATUS weergegeven.
• De stand STATUS kan nicht worden geactiveerd w进而 op het scherm SETTING staat.
• Het totale energieverbruik is een schatting op basis van AC 230 V en kan verschellen van de werkelijkke waarde zoals gemeten door precisieapparatuur.

Opmerking: Tijdens normal bedrijf worden de knappen RESET FORCE SERVICE niet gebruikt.

Dealer

Temperatuurinstelling van het systeme

Het systemd regelt de temperatuur voor elk menu op basis van de omgevingstemperatuur buiten.

• Neem contact op met uw erkende dealer als u de temperatuur wilt instellen of wijzigen.

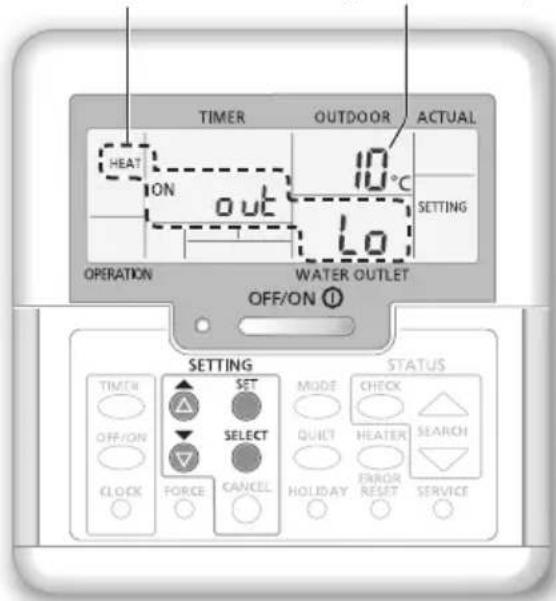

1 Houd 5 seconden ingedrukt om de stand voor instelling van het temperatuurbereik te openen. (Op het scherm verschijnt SETTING.)
Druk op of om een menu te selecteren.
SELECT ③ Druk op om het menu te openen.
Druk op of om de gewenste temperatuur in te stellen.
5 Druk op om de instelling te bevestigen.

Herhaal stappen ② t/m ⑤ om andere menu's in te stelen.

Temperatuurinstelling Scherm

Gebruiker

Het temperatuurbereik controlleren

1 Houd 5 seconden ingedrukt om de stand voor instelling van het temperatuurbereik te openen.
Druk op of om een menu te selecteren.

• Druk op CANCEL om het menu te verlaten.

Menu	Temperatuurinstelling	Scherm
Een lage omgevingstemperatuur buten instellen. -15 °C ~ 15 °C		HEAT	ON out lo
Een hoge omgevingstemperatuur buten instellen. -15 °C ~ 15 °C			ON out H1
De wateruitlaattemperatuur instellen bij een lage omgevingstemperatuur buten.	25 °C ~ 65 °C		ON H20 Lo
De wateruitlaattemperatuur instellen bij een hoge omgevingstemperatuur buten.	25 °C ~ 65 °C		ON H20 H1
In de stand HEAT worden de wateruitlaattemperatuur aangepast zoals in de <Wateruitlaattemperatuur> max. watertemp. min. watertemp.illustratie rechts worden getoond.Dit worden gedaan binnen het ingestelde temperatuurbereik. <Omgevingstemperatuur buten>
De omgevingstemperatuur buten instellen waarbij de verwarming tijdens de stand HEAT worden uitgeschakeld.	5 °C ~ 35 °C HEAT	OFF SEt
De omgevingstemperatuur buten instellen waarbij de reserveverwarming worden ingeschakeld.	-15 °C ~ 20 °C HEATER	ON out SEt
De temperatuur van de sanitaire watertank instellen. 40 °C ~ 75 °C TANK			SEt

Gebruiker

De watertemperatuur verschuiven

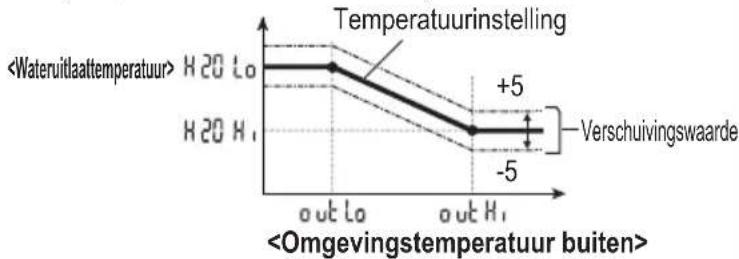

Met deze functie kurz u de wateruitlaattemperatuur eenvoudig versuschuiven als de instelling nicht Zoals gewenst is.

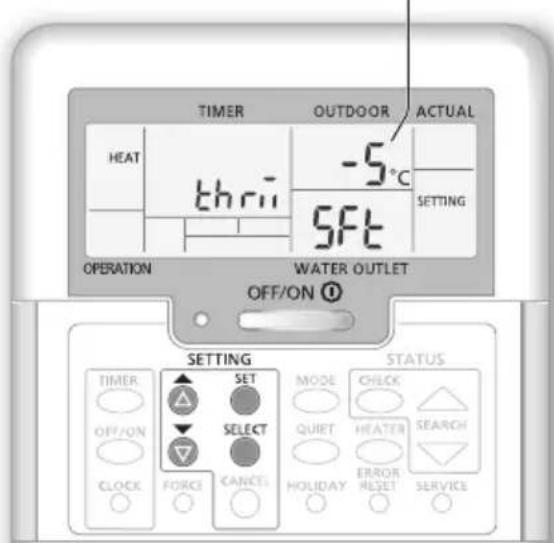

1 Druk op om de stand voor verschuiving van de watertemperatuur te openen.
SELECT ② Druk op om de instelling te wijzigen.
Druk op of om de gewenste temperatuur in te stellen. (temperatuurbereik: -5^ 5^

Gewenste temperatuurinstelling

4 Druk op om de instelling te bevestigen.

Opmerking:

• Druk op of wacht 30 seconden om de stand SETTING te verlaten.
• De ingestelde temperatuur worden na bevestiging in het system opgeslagen.
• De stand SETTING kan nicht worden geactiveerd als de individielampjes SERVICE en STATUS branden.
• Het systemd verschuift de temperatuur binnen het bereik van de wateruitlaattemperatuur.

Gebruiker

Vakantiestand

• Door een of meertere dagen als vakantie in te stellen, kut u tijdens uw afwezigheid energia besparen. Na uw terugkeer hervat het system het bedrijf met de ingestelde temperatuur.
• Controller vóor het instellen dat het systeme is uitgeschakeld.
• Het system hervat zichen bedrijf automatisch na de LASTVAKANTIEDag om 00:00 uur middernacht.
• De dag waarop u de vakantiestand instelt, worden als dag 1 geteld.

Voorbeeld:

U stelt de vakantiestand in op 21 Juni om 08:00 pau's ochtends. Als u 3agation instelt, hervat het systeem zichn bedrijf op 24 Juni om 00:00 pau middernacht.

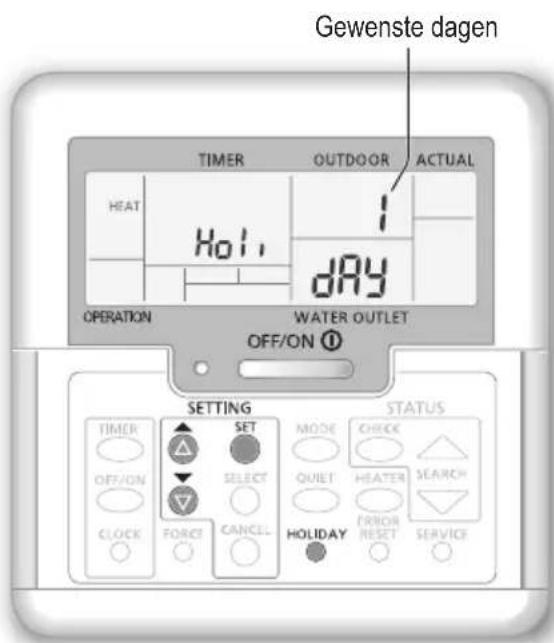

HOLiday ① Druk op om devakantiestand te openen.
Druk op of om het gewenste aantalragen in te stellen.

(Instelbereik: 1 dag ~ 999 dagen)

③ Druk op om de instelling te bevestigen.

Opmerking: CANCEL

• Druk op of wacht 30 seconden om devakantiestand te verlaten.

Gebruiker

De weekdaytimer instellen

Deze functie bevordert energiebesparing doordat u voor elke dag maximaal 6 programme's kunt instellen.

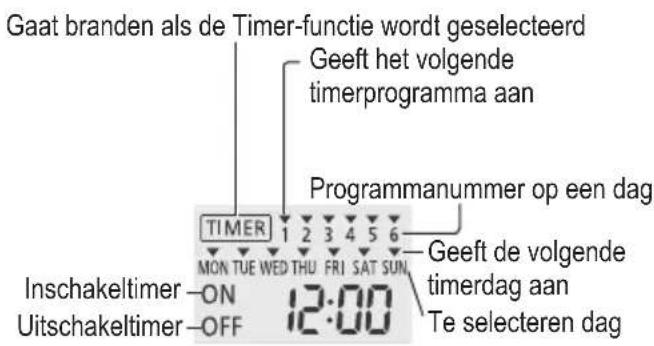

① Druk op timER om de instelstand van de timer te openen.
Druk op of om de gewenste dag te selectoren.
3 Druk op om de selectie te bevestigen.
4 "1" knippert, druk op SELECT als u programma 1 wilt instellen.
OFF/ON ⑤ Druk op om de in- of uitschakeltimer te selectoren.
Druk op of om de gewenste hijd te selecteren.

U kunt, en de thermoverschuiving van de watertemperatuur instellen.

⑦ Druk op om programma 1 te bevestigen. De geselecteerde dag worden gemarkeerd met .
- Na 2 seconden schakelt het scherm overaar het volgende programme. Herhaal stap 4t / m 7 als u de programme's 2t / m 6 wilt instellen.
- Wonneerijdens het instellen van de timer geen knop wordt ingedrukt binnen 30 seconden, of als de knop Sf wordt ingedrukt, wordt de instelling van dat moment bevestigd en wordt het instellen van de timer beeindigd.

Het huidige timerprogramma controlleren

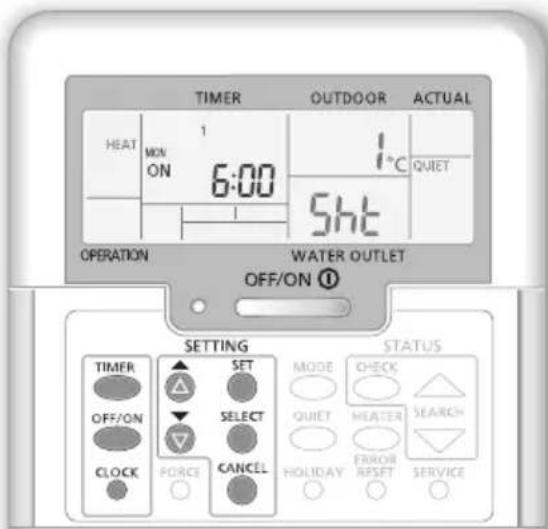

① Druk op TIMER om de timerstand te openen, en druk op SELECT om de daginstelling te openen.
Druk op of tot de gewenste dag verschijnt, druk op om de selectie te bevestigen.
Druk op of om de ingestelde programma's te controlen.

Het huidige timerprogramma wijzigen of een neueu timerprogramma toevoegen

① Voer stappen ① t/m ⑦ van "De weektimer instellen"uit om een bestand timerprogramma te wijzigen of een neueu timerprogramma toe te voegen.

Het huidige timerprogramma annuleren

SELECT ① Druk op om de daginstelling te openen.
Druk op of tot de gewenste dag wordt weergegeven, en druk op om de programma-instelling te openen.
Druk op of tot de gewenste dag worden weergegeben. CANCEL Druk op om het programme te annuleren; verdwijnt.

De weektimer uitschakelen/ inschakelen

TIMER CANCEL Druk op en verwolgens op om de weektimer uit te schakelen.
Druk op enervolgens op om de laatste weektimerinstelling in te schakelen.

De weekday instellen

Opmerking:

• U kurz met de timer voor iedere dag van de week (maandag tot zondag) maximaal 6 programme's per dag instellen.
• Wonneer het systeme worden ingeschakeld door de timer, za de wateruitlattemperatuur worden geregeld uitgaande van de eeder ingestelde temperatuur.
• U kunt niiet op een dag twee ker hetzelfde timerprogramma instellen.
• U kurz 2 of meer davon instellen metdezelfdetimerinstelling.

Reinigingsinstructies

Reinig het systeme regelmatig zodate u er zeker van kunt+zijn dat het optimaal presteert.

Vraag een erkende dealer om advies.

• Ontkoppel de voeding voordat u het apparaat reinigt.
• Gebruik geen benzeen, verdunner of schuirmiddel.
• Gebruik alleen zeep ( pH 7) of een mild reinigingsmiddel voor huishoudelijk gebruik.
• Gebruik geen water dat warmer is dan 40^ .

Binnenunit

• Spat nicht met water op de unit.

Veeg de unit voorzichtig af met een zachte, droge doeck.

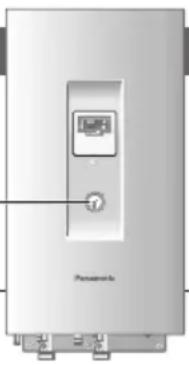

Waterdrukmeter

• Druk of stoot nicht met een hard puntig voorwerp op de glazen kap. Daardoor(Int) u de unit beschadigen.
• Het is belangrijk dat de waterdruk ligt tussen 0,05 en 0,3 MPa (0,1 MPa = 1 bar).
  Vraag advies aan een erkende dealer als de waterdruk buiten het vermelde bereik ligt.

External filter

• Reinig het externe filter ten minste een keer peraar. Als u dat nalaat, kan het filter verstopt raken en het systeem kapot gaan. Vraag een erkende dealer om advies.

Buitenunit

Zorg dat de luchtinlaat-en luchtuitlaatopeningen nicht geblokkeerd worden. Anders kan het systeme slecht presteren of kapot gaan. Verwijder obstakels om een goede ventilatie te verzekeren.
- Verwijder bij sneeuuwval de sneeuw nabij de buitenunit om te voorkomen dat de luchtinlaaten luchtuitlaatopeningen geblokkeerd worden.

Inspectie

• Om te zorgen dat de units optimaal functioneren,要去en de units, het externe filter en de bedrading regelmatig geinspecteerd worden. Vraag een erkende dealer om advies over het onderhoud.
• Verwijder eventuele obstakels in de luchtinlaat- en luchtuitlaatopeningen van de buitenunit.

Bij langdurige inaktiviteit

• Ontkoppel de stroomtoevoer.

Omstandigheden waar bij u hulp moet inroepen

Ontkoppel de stroomtoevoer

en consulteer een erkende dealer in de volgende omstandigheden:

• Een abnormaal lawaai tijdens de werkinq.
• Er zijn waterdruppels/vreemde deeltjes in het contrôlepaneel binnengedrongen.
• Er lekt water uit de binnenunit.
• De zekering springt regelmatig UIT.
• De stroomdraad worden onnatuurlijk warm.

De volgende symptomen geben geen defect aan.

Symptom Oorzaak
Geluid van stromend water tijdens werking.	• Stromend koelmiddel in het apparaat.
Het apparaat begint pas na enkele minuten vertraging nadat het opnieuw is opgestart.	• De vertraging dient ter bescherming van de compressor.
Er komt water/stoom uit de buitenunit. • Er is condensatie of verdamping in de leidingen.
Er kommt stomm uit de buitenunit in de verwarmingsstand.	• Dit worden veroorzaakt door ontdooling in de warmtewisselaar.
De buitenunit werkt nicht. • Dit worden veroorzaakt door een beveiligingsfunctie van het systeme wanner de buitentemperatuur buiten het bedrijsbereik is.
Het systeme worden uitgeschakeld. • Dit wordt veroorzaakt door de beveiligingsfunctie van het systeme. Als de waterinlaattemperatuur lager is dan 10 °C, stopt de compressor en worden de reserveverwarming ingeschakeld.
Het is moeilijk het systeme te verwarmen.	• Wanner het paneel en de vloer tegelijk verwarmd worden, kan de warmwatertemperatuur dalen en de verwarmingscapaciteit van het systeme afnemen. • Als de buitentemperatuur laag is, heeft het systeme wellicht meerijd nodig om op te warmen. • De in- of ultaar van de buitenunit worden geblokkeerd door een obstakel zoals een berg sneeuw. • Als de ingestelde wateruitlaattemperatuur laag is, heeft het systeme wellichteerijd nodig om op te warmen.
Het systeme worden nicht onmiddelijk warm.	• Als het systeme� bedroom bij een lage watertemperatuur, heeft het enigeijd nodig om het water te verwarmen.
De reserveverwarming worden automatisch ingeschakeld als hij is uitgeschakeld.	• Dit worden veroorzaakt door de beveiligingsfunctie van de warmtewisselaar van de binnenunit.
Het bedrijf begint automatisch wanner de timer nicht is ingesteld.	• De sterilisatietimer is ingesteld.
Het weergegeven energieverbruik verandert nicht.	• Het geheugen worden eenmaal per eer opgeslagen. Bij een stroomstoring worden de gevevens van het vorige eer waergegeven. • Het totale energiebereik heeft 999LAGEN bereikt. Druk op Ⓖom de teller te resetten.
De indicator HEAT knippert op het scherm.	• Het systeme is bezig met ontdooien.
Het koelsystem blijft enkele minuten luid hoorbaar werken.	• Dit worden veroorzaakt door een beveiligingsfunctieijdens het ontdooien bij een buitentemperatuur onder -10 °C.

Controleer het volgende voordat u een onderhoudsmonteur belt.

Symptom Controller
De werkinq in de stand HEAT is nicht efficienct.	• Stel de temperatuur correct in. • Sluit de aflsluiter van de radiator. • Verwijder eventuele obstakels in de luchtinlaat- en luchtuitlataopeningen van de buitenunit.
Luidruchtigijdens werkinq. • De buitenunit of binnenunit is op een schuineplaats geinstalleerd. • Sluit de behuizing goed.
Het systemerwerk niets. • De stroomonderbreker is in werkinq getreden of geactiveerd.
Het bedrijslampje brandt niets of er worden niets weergegeven op het contrôlepaneel.	• Controller of de stroomtoevoer werknt en er geen stroomstoring is opgetreden.

FORCE - Als er in het systeme een storing optreedt, kan de reserveverwarming worden gebruikt om het water te

O

verwarmen.

Druk op force om de reserveverwarming in te schakelen.

OFF/ON ①

Druk op als u de reserveverwarming wilt uitschakelen.
Tijdens geforceerd verwarmen können er geen andere functies worden gebruikt.

Problemen oplossen

Het bedrijslampje knippert en er verschijnt een foutdcode op het scherm.

TIMER	• Ontkoppel de stroomtoevoer en meld de fout aan een erkende dealer.
TIMER1 2 3 4 5 6
MON TUE WED THU FRI SAT SUN
ON H76	• De timer worden geannuleerd wanner een fout worden weergegeven.
OFF

Diagnose op het scherm	Afwijking of beveiligingsfunctie
H12	Capaciteit stembiet Niet overeen
H15	Afwijking van temperatuursensor van compressor
H20	Afwijking bij waterpomp
H23	Afwijking bij sensor van koelmiddel 1
H27	Afwijking bij onderhoudsklep
H42	Lagedrukbeveiliging van compressor
H62	Afwijking bij waterdoortroming
H64	Afwijking bij hogedruksensor
H65	Afwijking bij circulatie ontdoolingswater
H70	Afwijking bij overbelastingsbeveiliging van reserveverwarming
H72	Afwijking bij tanktemperatuursensor
H76	Communicatiebout van contropaneel
H90	Afwijking bij communicatie binnenunit/buitenunit
H91	Afwijking bij overbelastingsbeveiliging van tankverwarming
H95	Afwijking bij spanningsaansluiting
H98	Beveiligingsfunctie voor hoge druk buiten
H99	Antivriesbeveiliging van warmtewisselaar binnen

Diagnose op het scherm	Afwijking of beveiligingsfunctie
F12	Drukschakelaar is geactiveerd
F14	Onvoldoende rotatie van compressor
F15	Afwijking bij vergrendeling van ventilatormotor buiten
F16	Algemene stroombeveiliging
F20	Overbelastingsbeveiliging voor compressortemperatuur
F22	Overbelastingsbeveiliging voor temperatuur van transistormodule
F23	Afwijkende DC-piek tijdens bedrijf
F24	Afwijking tijdens koelcyclus
F25	Afwijking tijdens koelen/verwarmen
F27	Afwijking bij drukschakelaar
F30	Afwijking bij wateruitlaatsensor 2
F36	Afwijking bij temperatuursensor voor buitenlucht
F37	Afwijking bij waterinlaatsensor
F40	Afwijking bij afvoersensor buiten
F41	Afwijking bij correctie vermogensfactor
F42	Afwijking bij sensor van warmtewisselaar buiten
F43	Afwijking bij sensor voor ontdooien buiten
F45	Afwijking bij wateruitlaatsensor
F46	Afwijkingen bij ontkoppeling stroomtransformator buiten
F48	Afwijking bij uitlaattemperatuursensor van verdamper
F49	Afwijking bij uitlaattemperatuursensor van bypass
F95	Afwijking hoge druk bij koelen

Informatie voor gebruikers over de inzameling en afvalverwerking van oude apparatuur

Deze symbolen op de produits, verpakkingen, en/of begeleidende documenten beteken dat gebrachte elektrische en elektronische producten en batterijen nicht met het algemene huishoudelijkke afval gemengd mogen worden.

Voor een correcte behandeling, recuperatie en recyclage van oude producten en lege batterijen moeten zij waar de bevoegde verzamelpunten gebracht worden in overeenstemming met uw nationale wetgeving en de Richtlijnen 2002/96/EC en 2006/66/EC.

Door deze producten en batterijen correct te verwijderen draagt u uw steentje bij tot het beschermen van waardevolle middelen en tot depreventie van potentièle negatieve effecten op de gezondheid van de mens en op het milieu die anders door een onvakkundige afvalverwerking zouden+kunnen ontstaan.

Voor meer informatie over het verzamelen en recycleren van oude producten en batterijen, gelieve contact op te nemen met uwplaatselijke gemeente, uw afvalverwijderingsdiensten of de winkel waar u de goederen gekocht heb.

Voor een nicht-correcte verwijdering van dit afval konnen boetes opgelegd worden in overeenstemming met de nationale wetgeving.

Voor zakengebruikers in de Europese Unie

Indien u elektrische en elektronische uitrusting wilt vewijderen, neem dan contact op met uw dealer voor meer informatie.

[Informatie over de verwijdering in andere landen buiten de Europese Unie]

Deze symbolen zijn enkel geldig in de Europese Unie. Indien u deze producten wenst te verwijderen, neem dan contact op met uwplaatselijke autoriteiten of dealer, en vraag informatie over de correcte wijze om deze producten te verwijderen.

De bediening/instellungen就要en worden uitgevoerd door een erkende dealer/specialist.

Functie Beton drogen

• Wordtijd bouwwerkzaamheden gezruikt om beton bij een Vooringestelde temperatuur te drogen.
  ① Druk gelijktijdig op SET en CHECK en houd deze 5 seconden ingedrukt totdat op het display " ro ai con wordt weergegeven.
  ② Druk op

(Op het display wordt "dvebrgeven).

SELECT ③ Druk op om de dag te selecteren.
Druk of op de gewenste temperatuur in te stellen.
4 Druk op om de keuze te bevestigen.
Herhaal stap 3 en 4 om andere davon en temperaturen in te stellen.

CANCEL Druk op om het menu te verlaten.

Indices
