GEBRUIKSAANWIJZING VDV810 ME

Hartelijk dank voor de aankoop van het VISTADOOR video-intercomsystem. U heb een hoogwaardige installmentie met roestvijstalen afdekking gekocht. De roestvijstalen afdekkingen worden hoogwaardig met de hand gemaakt en bevatten daardoor individuèle kenmerken, die als een teken van kwaliteit要去en worden beschouwd.

Onderhoudstip roestvrij staal

Reinig roestvijstalen oppervlokken nooit met in de handel verkrijgbare schoonmaakmiddelen, sondern这点e te bijtend zijn. Alleen met reini-gings- resp. onderhoudsspray voor roestvij staal schoonmaken. Als u dit Niet bij de hand hebit, gebruik dan alleen water. Geborstelde oppervlokken moeten altiijd in een richting worden schoongeveegd, nooit in cirkelvormige bewegingen. Dit voorkomt krassen. Als deze onderhoudstep niert in acht genomen wordt, kan dit tot verkleu-ring of, in het ergste geval, tot roestschade leiden.

De montage moet worden uitgevoerd door een vakman.

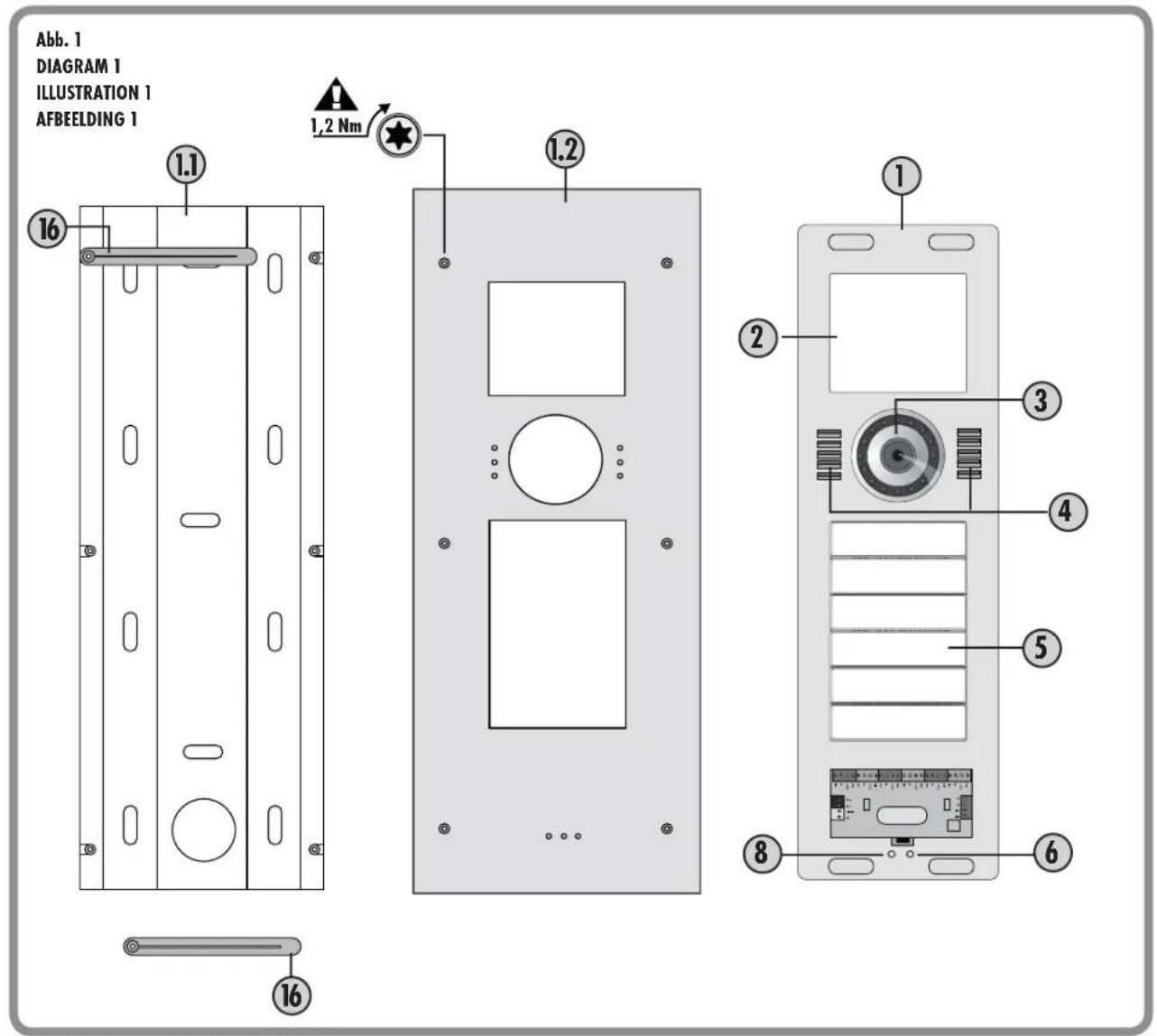

LEGENDE

1 Buitenstation
1.1 Inbouwschool
1.2 Roestwijstalen frontplatz
2 Lichtveld
3 Camera
4 Luidsprekergaten
5 Oproeptoets
6 Microfoon
7 Behuizingsschroeven
8 Heldherheidsensor
9 Geluidssterkte-potentiometer
10 Dip-schakelaar voor de openingsstijd van de deuropener
11 Dip-schakelaar voor de ID-code
12 Aansluitterminal deuropener
13 Aansluitterminal spanningsvoorziening
14 Aansluitterminal signaalleiding
15 Aansluitterminal externe camera
16 Montagehulpmiddel

Leveringsomvang:

1x buitenstation

1x inbouwschaal

1x beplsteeringhulp

7x torxschroef voor frontplaat (1x ter verwangng)

3x montagehulpmiddel incl. schroef

8x plug en schroef

VOORBEREIDING VAN DE INSTALLATIE

De volgende leidingen zijn nods:

Eengezinswoning: 4 leidingen van de buitenunit aan der binnenunit en

2 ledingen van de buitenunitaar de duropener.

Meergezinswoning (vanaf VDV-820): Hier zich en por oproepoets

4 leidingen van de buitenunit in elke woonenheid nodig.

Voorbeeld VDV-840: aan de buitenunit ijn 16 leidingen voor de wooneenheden nodig (telkens 4 leidingen × 4 oproeptoeten) en 2 leidingen voor deeuropener.

Per wooneenheid können maximaal vier binnenunits parallel worden aangesloten. De verbinding kan ofwel van binnenstationaar binnenstation worden gelegd of stervormig vanuit een centraal punt (verdeelkast).

De leidingen要去 zo aangelegd zich, dat ze telkens direct achefter de overeenkomstige buiten-/binnenunit ut die wand worden geleid.

Tip: u kurz bij het VISTADOOR-system ook videocomponenten combineren met audiocomponenten.

MONTAGE VAN HET BUITENSTATION

De deurintercom is bestem voor verzonken montage.

Voorbereidig

Let er bij het verwijderen van het frontpaneel op, dat het lichtveld en de naamplaatjes er niit uittallen, zoat deze zich不好意思 beschadigd.

De camera要去en hoothe van ca. 1,5m-1,6m (midden camera) gemonteerd worden (afb. 3). Voordat de verwintercom gemonteerd wordt, zou u要去en testen of de camera een bezoeker op bevredige wijze registreert. Pas zo nodig de montagehoote en -locatie aan uw specifieke situatie aan.

1. Verwijder met een Torx-schroevendragier (T 10) de zes schroeven van de roestvrijstalen frontplatz en til de plaat er noar boven toe af. U kunt nu de inbauwchaal vrijleggen door de rubberen af-dichting er voorzichtig af te trekken en het eigelijkke buitenstation eruit te nemen.
2. Houd de inbouwshaal gegen de muur en teken de omtrek met een geschikte stift op de muur af. Let erop dat de benodigde aansluitkabels zich in het middelste gedeelte van de inbouwshaal bevinden. Deze kabels zonden Niet te kort betemeten要去en zijn.
3. Het got voor de kabeldoorvoer in de IB-schaal kan met een schep metes in de IB-schaal worden gemaakt, bijt. met een cuttermes.

Tip:

Het gat voor de buitenpost要去zemeten zijn dat de inbouwshaal er precies inpast en de buitenmuur voldoende aflsuit.

1. Om de inbouwchaal met de muur te verankeren, markeert u eerst met behulp van gaten in de bodem van de IB-schaal de 4 buitenste bevestigingsgaten op de muur en boort u dan de overeenkomstige gaten (diameter ca. 6 mm).
2. In de gaten steekt u dan de meegeleverde plugs. De IB-schaal wordt nu met de schroeven gefexeerd. Let hierbij op de correcte zitting van de IB-schaal, controllerer dit evt. met een waterpas. Ook mag de IB-schaal Niet worden verrormd.

TIP: als de schroefbevestiging de IB-schaal Niet voldoende fixeert, kut u de holte ruimten aan de zijkanten vullen met geschikte lijm.
6. Bij het immaken, steekt u de meegeleverde bepleisteringhulp in de IB-schaal. Daardoor wordt verhinder dat de IB-schaal wordt gewuld met mortel/pleister enervolgens aan de buitenkant

moeten worden schoongemoaakt. Let er bij het inimaken op dat de schroefdraadinzetten Niet met mortel/pleister in aanraking komen.

1. Plaats de buiteneenheid in de inbouwchaal. Om te verhinderen dat de buiteneenheid eruit volt, kut v het meegeleverde montage hulpmiddel (16) gebruiken. Dit worden heel eenvoudig met een van de Torx-schroeven aan de inbouwchaal geschroefd en houdt de buiteneenheid in positie.
2. Verwijder de afdekking boven de schroefklemmen van de buiten- enheid en voer de kabels via de waarvoort bedoelde doorvoer naar binnen.
3. Sluit nu de kabels op de deurintercom aan. (Zie punt AANSLUITING)

NAME

Aanpassen van het naamplaatje enlichtveld

Het naamplaatje bestaat uit twee transparante kunststoffdelen die met 2 respectievelijk 4 keine schroeven met elkau verbonden sein.

1. Verwijder de twee schroeven van het naompiaatje en haal de twee kunststof delen uit elkaar. Tuszen deze beiden delen ligt de folie voor de belettering.
2. Beschricht de folie met een veegvaste viltstift of print een naemplaatie* via de PC en printer uit.
3. Leg het beschreiben naamplautje (folie) tussen de beiden kunststoff delen en schroef ze werk aan elkaat vast.

i

* Formaat van het naomploatie:
VDV 810, VDV 820 en VDV 830: 71 mm x 34 mm
VDV 840 en VDV 860: 71 mm x 15 mm

Het lichveld bestaat eveneens uit twee kunststoffdelen. Het ene is vast met de buitenunit verbonden, het andere isaar gewoon eroverteen gestoken en kan er waar voren worden ofgetrokken. Beschrijf de folie met een veegvaste viltstift of print via de PC en printer een naamplaatje uit met de afmetingen 72× 62mm

1. Om het frontpaneel werk op het buitenstation aan te konnen brengen,plaats u het lichtveld met opschrift op de juiste plaats in het buitenstation.
2. Het naambordje in het buitenstation plaatsen en fixeren met de meegeleverde lijnstrip zadat deze er Niet hunnen utvallen. Als alternatiekunt u het naambordje ook fixeren met transparante tape.
3. Verwijder de montagehulp en beveilig het buitenstation manueel zatat het er net kan uittallen. Een tweepe persoon kan hierbij helpen.
4. Plaats de frontcover op het buitenstation.
5. Schroef de frontcover met de 6 waaroor voorziene torxschroeven vast. Let erop dat u de schroeven Niet overhelt of overdrait. Het maximale aanhaalmoment bedraagt 1,2 Nm. Deze waarde mag Niet worden overschaden, anders kannen de schroefdraa-dinzetten in de IB-schaal onbruikbaar worden of er wordenuitgetrokken.

i

Tip: voor de afdichting van de frontplaat worden een zichklevende schui-mafdichting meegeleverd. Deze worden langs de rand aan dechterkant op de frontplaat geplakt.

AANSLUITING

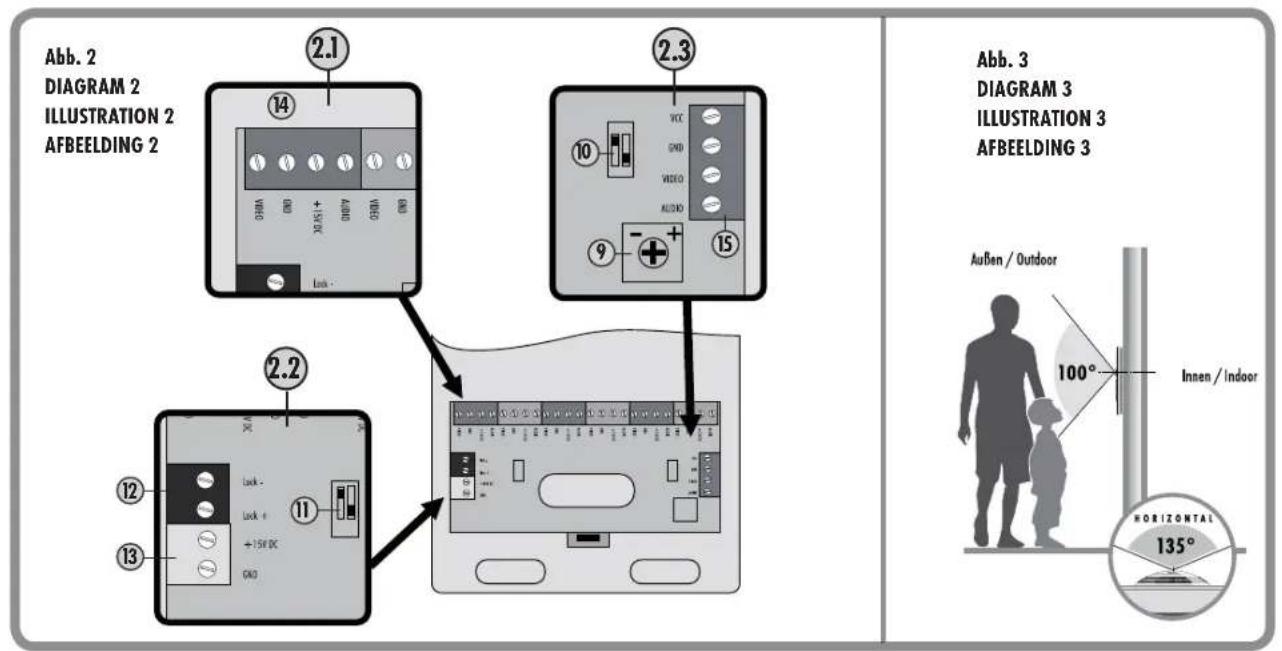

Klem de verlegde leiding op de audio, +15V, GND en video (afb. 2.1, nr. 14) von het buitenstation en verbind ze met het/de binnenstation/s. Aan de binnenstations zijn deze ook voorzien en要去 slechts 1:1 met elkaar worden verbonden.

Opmerking voor versies van meergezinswongen: Per wooneenheid is een 4-polige aansluitklem voorien. De aansluitklemmen zijn genummerd. Aansluitklem 1 is voor de onderste oproeptoes, aansluitklem 2 voor de oproeptoes aanboven enz.

Aansluiting van een deuropener

De deuropener worden direct met twee leidingen met het buitenstation verbonden (alb. 2.2, nr. 12). Er is geen extra stroomvoorziening nodig om de deuropener kan te sturen. De deuropener moet voor 12 volt gelijkspanning voorzien en mag Niet meer dan 1A stroom gebruiken. De beide aansluitklemmen vermelden lock + en lock - voor als de deuropener correct op een elektrische pool moet worden aangesloten.

Aansluiting stroomvoorziening

De stroomvoorziening kan hier keuze op het binnen- en/of buitenstation worden aangesloten. Hiervoor zijn afzondelijke schroefklemmen voorzien (afb. 2.2, nr. 13). Het is ook möglich om de stroomvoorzieningrechtstreeks op de signalalleidering aan te sluiten, bijv. wanner alle signalalleidingen vanuit de zekeingkast waar de buren-en binnenunits werden gelegd. De adapter moet dan met massa (GND) en +15V (afb. 2.1, nr. 14) worden verbonden.

Met een adapter kuren maximal 8 eenheden van stroom worden voortzien.

i

Bijmeer dan acht eenheden is een tweeede adapter nodig, bijv. wonneer 2 builen- en 7 binnerstations moeten worden gebruikt. De tweeede adapter kan eenvoudig parall op de erste adapter worden aangesloten.

De tweeede adapter要去 rechtsstreeks op een korte leiding van het verstebinnen- of buitenstation worden aangesloten zDat een eventuel spanningsverlies aan de verbindsleiding kan worden gecompenseerd.

Aansluiting externe camera

Op deze schroefklem (aftb. 2.3, nr. 15) kan een externe camera worden aangesloten, om bijv. een voor de hoofdcamera onzichtbaar bereik extra te konnen bewaken. Alle camera's konnen worden aangesloten, die een bedriifsspanning van 12 volt DC nodig hebben en een FBAS-videosignal leveren.

De videoleiding word op de klem (VIDEO) en de carding van de klem (GND) aangesloten, de bedriifsspanning voor de camera worden van de klemmen VCC' (pluspool) en GND" (minpool) afgenomen.

De externe camera heeft automatisch de ID 4 (zie hoofdusk ID-code). Bij een ochieve externe camera is geen geluidsoverdrecht möglichk.

INSTELMOGELJIKHEDEN

Aan het buitenstation is het volgende möglich om de installmentie can te passen aan uw persoonlijke omstandigheden:

Geluidssterkte van het buitenstation

Met de potentiometer (afb. 2.3 nr.9) worden het spreakvolume van het burenstation ingesteld. Voor volle geluidssterkte drauit u de potentiometer voorrichtig met de wijzers van de klok mee toe daanslag en dan een Klein beetje terug. Door het draaien tegen de wijzers van de klok in worden de geluidssterkte verminderd.

ID-code

Indien er meerere buitenstations parallel geschakeld worden ( bijv. aan een poort en een huis), danwordt de ID-code ingesteld via de DIP-schakelaar (afb. 2.2, nr. 11). Daardoor is het möglichk om de individuèle buitenunits na elkaar door een binnenunit to activeren, om bijv.

het registriatiebereik van de overeenkomstige buitenunite bewoken.

Omschaken gebeurt aan het binnenstation via de „Monitor“-toets.

ID1 = Schakelgar 1, on", schekelgar 2, on"

ID2 = Schakelaar 1 "off", schakelaar 2 "on"

ID3 = Schakelaar 1 "off", schakelaar 2 "off"

Openingstijd van de deuropener

Via de DIP-schakelaars (aftb. 2.3, nr. 10) worden ingesteld hoelang de deuopener moet worden geactiveerd. De instelmogelijkheden zijn 1 Seconde of 5 Seconden. 5 Seconden is standard ingesteld en fonctioneert voor de meest gangbare deuopeners.

Schakelaar 1,off", schakelaar 2, on" stent overeen met een openingstijd van 1 seconde.

Schakelaar 1 „on“, schakelaar 2 „off“ stent overeen met een openingstijd van 5 Seconden.

BEDIENING

1. Druk op de oproefoets.
2. Bij het/de desbeteffende binnenstation/s klinkt de ingesteldebeltoon en het beeldschemr toont het beeld van het buitenstation.
3. Neem het gesprek aan de binnenunit can door kort op de spreektetoets (MOND) te drukken.
4. Is er een extra camera aingesloten op het buitenstation, dan kutu u door kort op de toets „MONITOR" te drukken maar dieze camera omschaken. Nog een keer op de „Monitor „toets drukken, is terugschaken waar de interne camera.
5. Als er een deuropener is aangesloten, kut u door kort op de toets van de deuropener (SLEUTEL) te drukken de deuropener activeren.
6. Door kort op de spreektetoets (MOND) te drukken worden de installmentie weein stand-by modus geschakeld.

TECHNISCHE GEGEVENS

Voedingspanning: 15 volt DC

Stroomopname: 130 ± 50 ~mA

Temperatuurbereik: -10^ tot +50^

Ansluiting deuropener: DC 12V, max. 1A

AANWIJZING

Aunwijzing over de CE-conformiteit

Onder invloed van sterke statische, elektrische of hoogfrequente velden (ontlodeningen, mobiele telefoons, radiozendinstallaties, GSM's, microgolven) kan de werkung van de toestellen (het toestel) nodelig worden beinloed.

Reiniging en verzorging

Toestellen aangesloten op de elektricitie, voor het reinigen van het stroomnet loskoppelen (stekker uit het stopcontact trekken). Het oppervlok van de behuizing kan worden gereinigd met een zachtde doeck bevochtig in zoepsop. U nog geen schuurmiddelen of chemische producten gebruiken. Afzetting van stof op verluchtingsgleuven, enkel met een horstellje wegveen en eventuele met een stofzuiger wegzuigen. De zuigpijt Niet rechtsstreeks gegen het toestel honden.

Veiligheidsaanwijzingen

Bij beschadiging van behuizingen, stekkers, voedingskabels of aan de isolatie, dient het toestel onmiddelijk buiten gebruik te worden gesteld en de voedingsleidingen afgesloten te worden. STROOMSCHOK

• LEVENSGEVAAR (Stroomstekker het het stopcontact trekken!)

Schade onmiddelijk door een vokman lately herstellen!

U mag zich nicht trachten de reparatie uit te voeren!

2JAAR BEPERKTE GARANTIE

Voor de duur van tweeJAar na de datum van aankoop wordt gegarandeerd, dat de bedwelmend-gas-melder vij is van defecten in material en ontwerp. Dit is slechts van toepassing, wanner het apparaat normala gebruikt worden en regelmatig onderhoven worden. De verplichtingen die onder deze garantie vallen, zich beperkt tot de reparatie of het verrangen van enig onderdeel van de bedwelmend-gas-melder en gelden slechts onder de voorwaarde, dat er geen onbevoegde wijzigingen of reparatiepogeningen uitgevoerd zijn. Deze garantie beperkt op geen enkele wijze uw wettelijk rechten als consument.

Aansprakelijkheidsbeperking: De fabrikant kan Niet aansprakelijk worden gesteld voor verlies of beschodiging van een of andere aard, inclusief de bicomende schade of gewolgschade, die direct of indirect het gewolg is van een storing van dit product in geval van een alarm.

VEILIGHEIDSRICHTLIJUNEN

Bij schade die door het Niet navolgen van deze gebruikershandleiding wordt veroorzaakt, verwalt hetrecht op garontie. Voor indirecte schade zich wij Niet aansprakelijk!

Voor schade aan zaken of Personen die door ongeschekte bediening of nied-opvolgen van de veiligeidsrichtlijnen veroorzukt wordt, zich wij Niet aansprakelijk. In deze gezallenervelt elke aanssprak op garantie! Om veiligeids-en vergunningsredenen (CE) is het niet toegestaan om op eigeng houtje het product om te bouwen en/of te veranderen.

De montage van het product komt overeen met beschemingsklasse 1. Als spanningsbron nog uitsluitend een reglementaire netcontactdoos (230V / - 50Hz) van het openbare voedingsnet gebrukt worden. Toestellen die via de netspanning worden gevoed, horen nicht in kinderhanden thuis. Wees waarom in aanwezigheid van kinderen extra voorzichtig.

Haal het product Niet uit elkaar! Er bestaat gevaar op een levensgevaarlijke elektrische schok!

Laat het verpakkingsmateriaalietachteloos rondslingeren,plastic folie/zakken,polystyrendelen enz.kunnen in kinderhandengevaarlijk spelgoed worden.

De binneneenheden zijn alleen geschikt voor droge bennenruimtes (geen badkamers of andere vochtige ruimtes). Vermijd dat de apparaten vochtig of nat worden. Er is gevaar op een levensgevaarlijke elektrische schok!

In bedrijfsgebouwen要去 deeiligeidsworschriften van het verbond van bedrijfsvakverenigingen voor elektrische installations en

bedrijsfmddelen worden gespecteerd. Wend u tot een vokman als u twifelt over de werkwijze, de verilgheid of de aansluiting van het toestel.

Ga voorzigting om met het product - door stoten, slogen of een val van al geringe hoogte wordt het beschadigd.

Wijzigingen voorbehonden zonder voorafgaandelijke kennisgeving. In het kader van onze productverzorging en optimisering van onze toestellen, kan de inhoud afwijken van de vermeldingen op de verpakking.

NL

Deze gebruiksaanwijzing is een publicatie van

m-e GmbH modein-electronics.

An den Kolonaten 37, 26160 Bad Zwischenohn/Duitsland

Deze gebruksaanwijzing voldoet aan de technische eisen bij het ter perse goan. Wijzigingen in techniek en uitrusting voorbehonden.
