GEBRUIKSAANWIJZING VDV620 ME

Hartelijk dank voor de aankoop van het VISTADOOR video-intercomsystem. U heb een hoogwaardige installmentie met roestvijstalen afdekking gekocht. De roestvijstalen afdekkingen worden hoogwaardig met de hand gemaakte en bevatten daardoor individuèle kenmerken, die als een teken van kwaliteit要去en worden beschouwd.

Onderhoudstip roestvrij staal

Reinig roestvijstalen oppervlokken nooit met in de handel verkuijbare schoonmaekmiddelen, sondern这点e te bijtend zijn. Alleen met reinigings- resp. onderhoudsspray voor roestvij staal schoonmakers. Als u dit niet bij de hond heb, gebruik dan alleen water. Geborstelde oppervlokken moeten althijd in een richting worden schoongeveegd, nooit in cirkelvormige bewegingen. Dit voorkomt krassen. Als deze onderhoudstip Niet in acht genomen wordt, kan dit tot verkleuting of, in het ergste geval, tot roestschade leiden.

De montage moet worden uitgevoerd door een vakman.

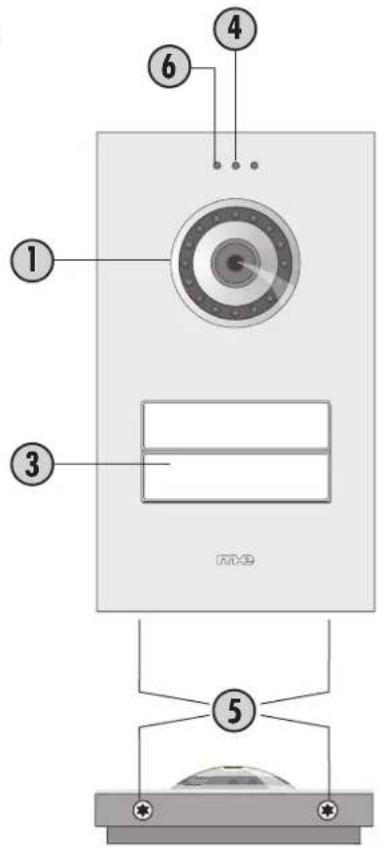

Legende

1. Camero
2. Luidsprekergaten
   3.Oproeptoets
3. Microfoon
4. Behuizingschroeven
5. Heldherheidsensor
6. Geluidssterkte-potentiometer
7. Dip-schokelaar voor de openingsstijd van de duetopener
8. Dip-schokelaar voor de ID-code
9. Aansluiterminal deuropener
10. Aansluitterminal spanningsvoorziening
11. Aansluitterminal signaalleiding
12. Aansluiterminal externe camera

VOORBEREIDING VAN DE INSTALLATIE

De volgende leidingen zijn nodig:

Eengazinswoning (VDV-610): 4 leidingen van de buitenunitoor de binnenunit en 2 leidingen van de buitenunitoor de deuropener.

Tweegezinswoning (VDV-620): Hier zijn per bredrukknop 4 draden nodig van de buitenunitaar elk appartement.Dat wil zeggen dat u 8 draden nodig hebst vanaf de buitenunitaar binnen (4 voor apparment 1 en 4 voor apparment 2) en daarnaast 2 draden voor deeuropener.

Per wooneenheid konnen maximaal vier binnenunits parallel worden aangesloten. De verbinding kan ofwel van binnestationaar binnestation worden gelegd of stervormig vanuit een centraal punt (verdeelkast).

De leidingen要去 zo aingelegd zich, dat ze telkens direct achter de overeenkomstige buiten-/binnenunit ut die wand worden geleid.

Tip: u kurz bij het VISTADOOR-system ook videocomponenten combineren met audiocomponenten.

MONTAGE VAN HET BUITENSTATION

Voorbereidling

Let er bij het verwijderen van het frontpaneel op, dat de naamplaatijes er niet uityallen, zoat dieze Niet worden beschadigd.

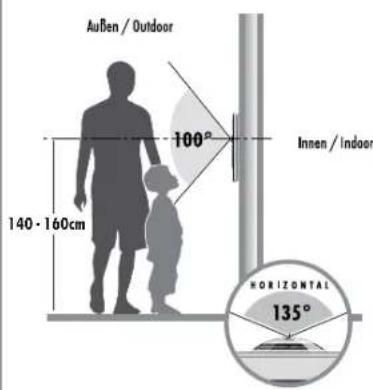

De camera要去eenhoogte van ca.1,4m-1,6m (midden camera) gemonteerd worden (afb.3).

1. Draai de beide onderste schroeven (5) er met een passende schroevendicaier uit.
2. Houd de frontafdekking aan de onderkont met dum en wijsvinger vasten trek hem ieits waar voren.Trek hem er daorna iets in bovenwaartse richting af.Let erop dat u de microfoonkabel net lostrekt.De microfoonkabel is door middel van een stekker op de elektronico aangesloten en kan ontkoppeld worden door de stekker eruit te trekken.
3. Verwijder de afdekking van de aansluitklemmen door de beide schroeven eruit te draaien en neem daarna het kunststof deksel erf.
4. Zoek een geschikte planta voor het monteren van de buitenunit en verleg tot�allodige leidingen (afb.3).

Tip: Zorg ervoor, dat de wund op de montageplaatsrecht en vlaik is.

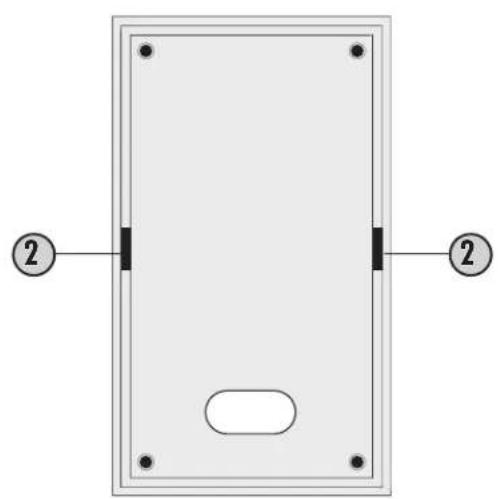

1. Boor met behulp van de boorsjbloon vier gaten (Ø 6 mm) in de wand. Daar voorricht u de boorsjbloon met een waterpas recht op de plek van de wand, waaraan de buiterunit moet worden gemonteerd. Hang de boorsjbloon vast met tape en booor verrolgens de vier gaten.
2. Verwijder de boorsjabloon wee en steek in elk gat een van de meegeleverde pluggen.
3. Voer de leiding door de waarvoort bestemde opening aan de onderkant van de buitenunit.
4. Schroef het buitenstation nu met de 4 bevestigingssschroeven vast.
   Zorg ervoor dat de behuizing Niet verwormd worden bij het andraaien.

Aanpassen van het naamplaatje

Het naamploatje bestaat uittwee transparante kunststofdelen, die met 2kleine schroeven met elkvaar verbonden zin.

1. Verwijder.beide schroeven en demonteer het noamplaatje.Tussen de beide kunststoffdelen ligt de folie voor het opschrift.
2. Beschricht de folie met een veegvaste viltstift of print een noamplatie via de PC en printer met de afmetingen 71 × 15 ~mm .
3. Leg het beschreven naamplantje (folie)ussenbeide kunst stofdelen en schroe weer met elkraar vast.
4. Leg de noamplaties in het buitenstation en hang ze vast met tape.
5. Steek de stekker van de microfoonkabel waar in het contact en zet de frontafdekking schuin, van bovenaf op het buitenstation. Let erop dat u de microfoonkabel waar bij nicht beschadigd. De nokken van de achterste afdekking要去en waar bij in de uitsporgen in de frontafdekking. vallen.
6. Schuif de afdekking van de voorzijde dan voorzichtig op het buitenstation en draai de beiden bevestigingschoeven (5) wee in de behuizing.

AANSLUITING

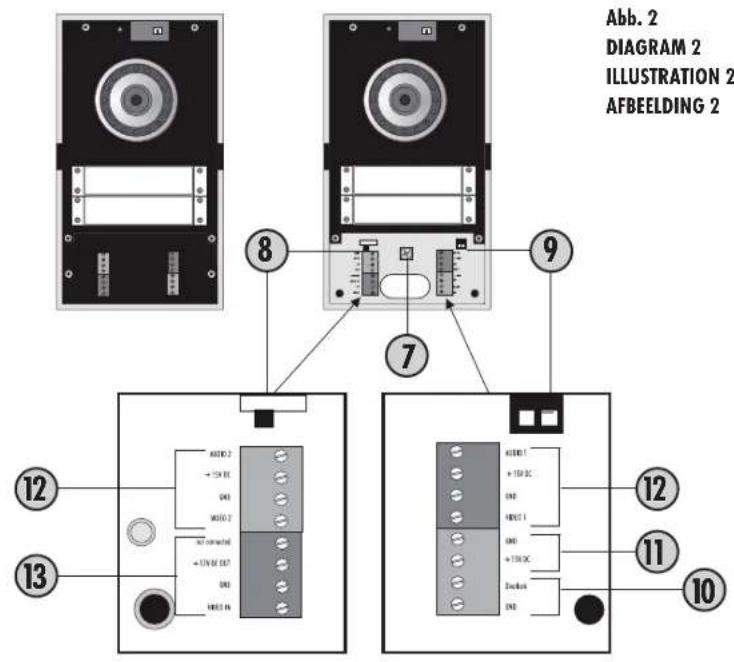

Klem de verlegde loiding op Audio 1, +15V, GND en Video 1 (afb.2) van het boitenstation en verbind ze met het/de binnenstation/s. Aan de binnenstations zich deze ook voorzien en要去en slechts 1:1 met elkaar worden verbonden.

Opmerking voor de versie van tweegezinswongen: Per wooneenheid is een 4-polige aansluitklem voorzien. De aansluitklemmen zijn genummerd. Aansluitklem 1 is voor de onderste oproeptoes, aansluitklem 2 voor de oproeptoes doarboven.

Aansluiting van een deuropener

De deuropener wird direct met twee leidingen met het buitenstation verbonden (afb. 2). Er is geen extra stroomvoorziening nodig om de deuropener aan te sturen. De deuropener要去 voor 12 volt gelingspanning voorzien着眼 not hier aan den 1A stroom gebruiken. De beide aansluitklemmen vermelden „Doorlock“ en „GND“ voor als de deuropener correct op een elektrische pool要去 worden aangesloten. GND is minpool.

Aansluiting stroomvoorziening

De stroomvoorziening kan naar keuze op het binnen- of buitenstation worden aangesloten. Hiervoor zijn afzonderlijke schroefklemmen voorzien (alb. 2). Het is ook möglichom de stroomvoorziening recktstreeks op de signaalleiding aan te sluitten, bijv. wonneer alle signaalleidingen vanuit de zekeringskest waar de buiten- en binnenunits werden gelegd. De adapter met doit met massa (GND) en +15V worden verbonden. Met een adapter konnen maximaal 8 eenheden van stroom worden voorzien.

Bijmeer dan acht eenheden is een tweeede adaptor nodig, bijv. wonneer 2 buiten-en 7 binnenstations moeten worden gebruikt. De tweeede adaptor kon eenvoudig parall op de eerste adaptor worden aangesloten.

De tweeede adapter要去 rechtsstreeks op een korte leiding van het verstebinnen- of buitenstation worden aangelsloten zdat een eventueel spanningsverlies aan de verbindsleiding kan worden gecompenseed.

Aansluiting externe camera

Op deze schroofklem (afh. 2) kan een exter camera worden aangesloten, om bijv. een voor de hoofdcamera onzichtaar bereik extra te konnen bewaken. Alle camera's konnen worden aangesloten, die een bedrijfspanning van 12 volt DC nodig hebben en een FBAS-videoignaal leveren.

De videoleiding worden op de klem (VIDEO IN) en de aording van de klem (GND) aingesloten, de bedrijsfspanning voor de camera worden van de klemmen ^ 一 + 1 2 V DC OUT" (pluspool) en "GND" (minpool) afgenomen.

De exterme camera healt automatisch de ID 4 (zie hoofdstuk ID-code). Bij een achieve exterme camera is geen geluidsoverdracht möglich. Wonneer de VDV 500 XCam worden gebruikt is de X-module Niet nodig.

INSTELMOGELUKHEDEN

Aan het buitenstation is het volgende mogelijk om de installmentie aan te passen aan uw persoonlijke omstandigheden:

i Geluidssterkte van het buitenstation

Met de potentiometer (7) worden het spreakvolum van het buitenstation ingesteld. Voor volle geluidssterke dreait u de potentiometer voorzichtig met de wijzers van de klok mee tot de aanslag. Door het draieren gegen de wijzers van de klok in wordt de geluidssterkte verminderd.

ID-code:

Indien er meerere buitenstations parallel geschokeld worden ( bijv. aan een poort en een huis), donwordt de ID-code ingesteld via de DIPschokelaar (9). Doordoor is het mogelijk om de individuelle buitenunits na elkaar door een binnenunit te activeren, om bijv. het registatiebereik van de overeenkomstige buitenunit te bewaken. Omschokelen gebeurt aan het binnenstation via de "Monitor"-toets.

ID1 = Schekelaar 1, on", schekelaar 2, on"

i Openingsduur van de deuropener

Met de DIP-schakelaar (8) kunt u instellen hoe lang de deuropener moet worden geactiveerd. De instelmogelijkheden zijn of 1 seconde of 5 seconden. Af fabriek is de instelling al op 5 Seconden gezet, wat voor de meeste in de handel verkuijgbare deuropeners voldoot.

Wonneer de schakelaar maar links op "55" staat is de openingsduur 5 seconden.

Wonneer de schakelaar maar links op "1S" staat is de openingsduur 1 seconde.

GEBRUIK

1. Wonneer een extra camera op het buitenstation is aangesloften, kun t u door op de knop „MONITOR" te drukken naar die camera overschaken. Door nog een keer op de „monitorknup" te drukken, gaat u weer terug maar de interne camera.

2. Als er een deuropener is uangesloten, kurz u door kort op de toets van de deuropener (SLEUTEL) te drukken de deuropener activeren.

3. Door kort op de spreektetoets (MOND) te drukken worden de installo-tie weein stand-by modus geschakeld.

TECHNISCHE GEGEVENS

Voedingspanning: 15 volt DC

Stroomopname: 130 ± 50 ~mA

Detectiehoek: 135^ horizontal / 100^ vertical

Temperatuurbereik: -10^ tot +50^

Afmetingen (bxhxd): 114 × 195 × 24 mm (zonder lens)

Ansluiting deuopener: DC 12V, max. 1A

AANWUZING

Aanwizing over de CE-conformiteit

Onder invloed van sterke statische, elektrische of hoogfrequente velden (ontladingen, mobiele telefoons, radiozendinstallaties, GSM's, microgolven) kan de werkking van de toestellen (het toestel) nodelig worden beinloed.

Reiniging en verzorging

Toestellen aangesloten op de elektricitie, voor het reinigen van het stroomnet loskoppelen (stekker uit het stopcontact trekken). Het oppervlok van de behuizing kan worden gereinigd met een zachte doeck bevochtig in zoepsop. U nog geen schuurmiddelen of chemische producten gebruiken. Afzetting van stof op verluchtingsgleuven, enkel met een borsteltje wegvegen en eventueel met een stofzuiger wegzuigen. De zuigiijp Niet rechtsstreeks gegen het toestel houden.

Veiligheidsaanwizgingen

Bij beschadiging van behuizingen, stekkers, voedingskabels of aan de isolatie,Client het toestel onmiddelijk buiten gebruik te worden gesteld en de voedingsleidingen afgesloten te worden. STROOMSCHOK LEVENSGEVAAR (Stroomstekker uit het stopcontact trekken!) Schade ommiddelijk door een vakman lately hersellen!
A U mag zich nicht trachten de reparatie uit te voeren!

2JAAR BEPERKTE GARANTIE

Voor de duur van tweeJAar na de datum van aankoop wordt gendarandeerd, dat de bedwelmend-gas-melder vij is van defecten in material en ontwerp. Dit is slechts van toepassing, wanner het apparaat normala gebrukt worden en regelmatig onderhoven worden. De verplichtingen die onder deze garantie vallen, zijn beperkt tot de reparatie of het verwangen van enig onderdeel van de bedwelmend-gas-melder en gelden slechts onder de voorwaarde, dat er geen onbevoegde wijzigingen of reparatiepogingen uitgevoerd zijn. Deze garantie beperkt op geen enkele wijze uw wettelijk rechten als consument.

Aansprakelijkheidsbeperking: De fabrikant kan nicht aansprakelijk worden gesteld voor verlies of beschadiging van een of andere aard, inclusief de bijkomende schade of gevolgschade, die direct of indirect het gevolg is van een storing van dit product in geval van een alarm.

VEILIGHEIDSRICHTLIJUNEN

Bij schade die door het Niet navolgen van deze gebruikershandleiding wordt veroorzaakt, verwalt hetrecht op garantie. Voor indirecte schade zich wij Niet aansprakelijk!

Voor schade aan zaken of Personen die door ongeschkke bediening of Niet-opvolgen van de veiligheidsrechtijnen vereozaakt worden, zich wij Niet aansprakelijk. In deze gevallen verralt alle aanssprak op garantie! Om veiligheids- en vergunningsredenen (CE) is het Niet togetestaan om op eigeng houtje het product om te bouwen en/of te veranderen.

De montage van het product komt overeen met beschemingsklasse 1. Als spanningsbron mag uitsluitend een reglementaire netcontactdoos (230V / - 50Hz) van het openbare voedingsnet gebruikt worden. Toestellen die via de netspanning worden gevoed, haren Niet in

kinderhanden thuis. Wees daarom in aanwezigheid van kinderen extra voorzichtig.

Haal het product Niet uit elkaar! Er bestaat gevaar op een levensgevaarlijke elektrische schok!

Laat het verpakkingsmaterialial Niet achteloos rondslingeren, plastic folie/ zakken, polystyreneidenelen enz. hunnen in kinderhanden gevaarlijk spelgoed worden.

De binneneenheden zijn alleen geschikt voor droge binnenruimtes (geen badkamers of andere vochtige ruimtes). Vermijd dat de apparaten vochtig of nat worden. Er is gewaar op een levensgevaarlijke elektrische schok!

In bedijsgebouwen要去en deeiligeidsvoorschriften van het verbond van bedrijfsvakverenigingen voor elektrische installaties en bedijsmiddelen worden gespecteerd. Wend u tot een vokman als u twijfelt over de werkwijze, deeiligeid of de aansluiting van het toestel.

Go voorrichtig om met het product - door stoten, slagen of een val van al geringe hoogte worden het beschodigd.

Wijzigingen voorbehonden zonder voorofgaandelijke kennisgeving. In het kader van onsze productverzorging en optimisering van onsze tostellken, kan de inhoud afwijken van de vermeldingen op de verpokking.

NL

Deze gebruksaanwizing is een publicatie van m-e GmbH modern-electronics,

An den Kolonaten 37, 26160 Bad Zwischenahn/Duitsland

Deze gebruksaanwijzing voldoet aan de technische eisen bij het ter perse goan. Wijzigingen in techniek en uitrusting voorbehonden.
