BEDIENUNGSANLEITUNG VDV810 ME

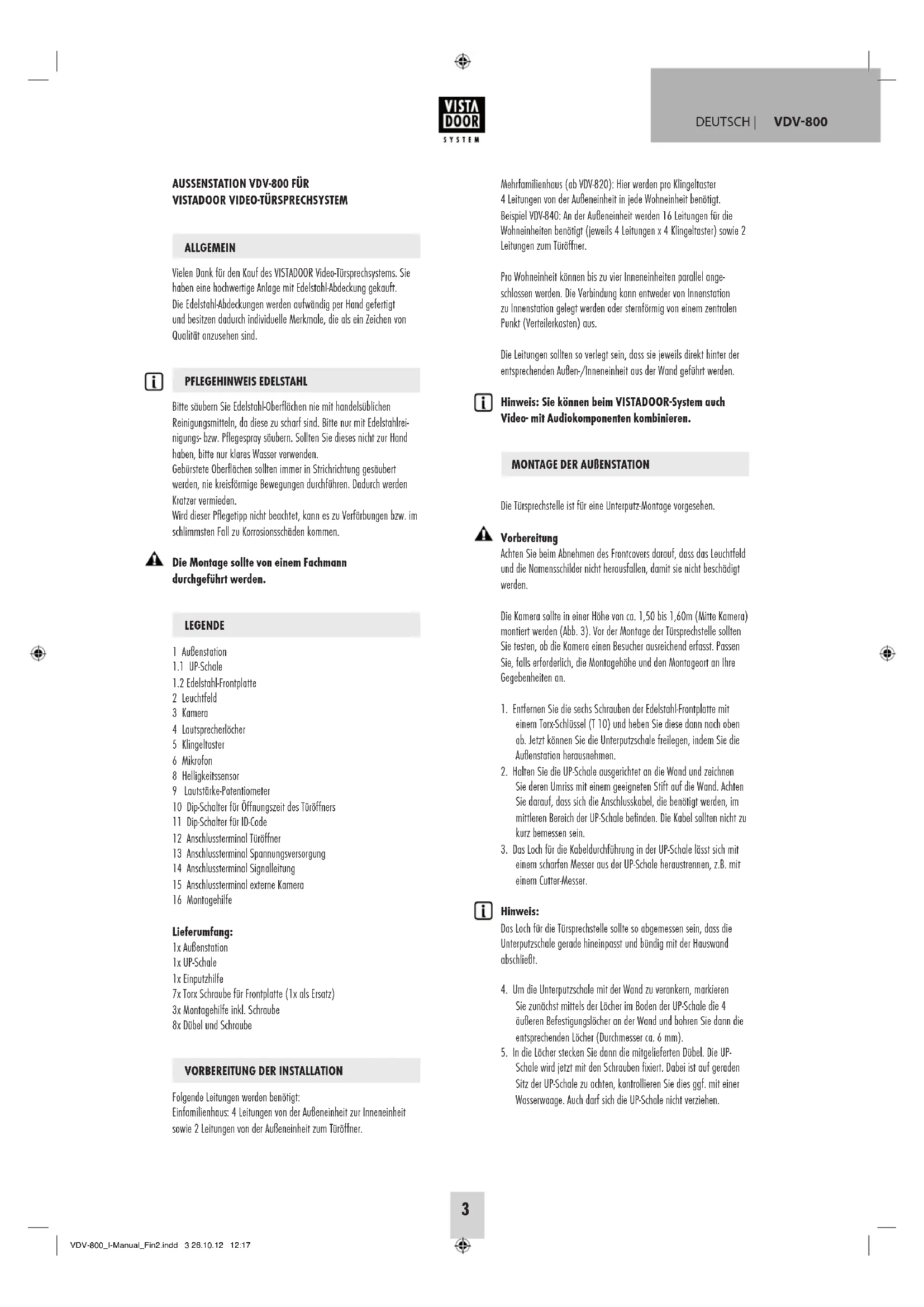

Vielen Dank für den Kauf des VISTADOOR Video-Turspiechsystems. Sie haben eine hochwertige Anlage mit Edelstahl-Abdeckung gekauft. Die Edelstahl-Abdeckungen werden aufwändig per Hand gefertigt und besitzen dadurch individuelle Merkmale, die als ein Zeichen von Qualität anzusehen sind.

PFLEGEHINWEIS EDELSTAHL

Bittenäubem Sie Edelstahl-Oberflächen nie mit handelsüblichen Reinigungsmitteln, da diese zu scharf sind.itte nur mit Edelstahlreigungs-bzw. Pflegespray sibbern. Sollen Sie ceses nicht zur Hand haben,itte nur klares Wasser verwenden. Geburstete Oberflächen sollen immer in Strichrichtung gesaubert werden, nie kreisfornige Bewegungen durchfuhren. Dadurch werden Klatzer vermieden. Wird dieser Pflegetipp nicht beachtet, kann es zu Verfürbungen bzw. i schlimmsten Fall zu Korrosionsschufen kommt.

Die Montage sollte von einem Fachmann durchgefuhrt werden.

LEGENDE

1 AuBenstation
1.1 UP-Schale
1.2 Edelstahl-Frontplatte
2 Leuchtfeld
3 Kameda
4 Laufsprecherlöcher
5 Klingelfaster
6 Mikrofon
8 Helligekeitssensor
9 Laustürke-Potentiometer
10 Dip-Scholter for Öffnungsszeit des Türoeffners
11 Dip-Schalter for ID-Code
12 Anschlussterminal Turoffner
13 Anschlusterminal Spannungsversorgung
14 Anschlussterminal Signaletitung
15 Anschlussterminal exter Kamera
16 Montagehilfe

Lieferumfang:

1x AuBenstation

1x UP-Schae

1x Einputzhilfe

7x Torx Schraube for Frontplatte (1x als Ersatz)

3x Montagehilfe inkl. Schraube

8x Dübel und Schraube

VORBEREITUNG DER INSTALLATION

Folgende Leitungen werden besteht:

Einfamilienhaus: 4 Leitungen von der AuBeneinheit zur Inneneinheit

sowie 2 Leitungen von der AuBeneinheit zum Tüeffnner.

Mehrfamilienhaus (ab VDV-820): Hier werden pro Klingeltaster

4 Leitungen von der AuBeneinheit in jeder Wohneinheit benotigt.

Beisel VDv-840: An der AuBeneinheit werden 16 Leitungen fur die

Wohnheitenbenotigt(jeweils4Leitungenx4Klingeltaster)sowie2 LeitungenzTurffner.

Pro Wohneinheit konen bis zu vier Inneneinheiten parallel ange- schlüssen werden. Die Verbindung kann entweder von Innestation zu Innestation gelegt werden oder sternfornig von einemzentralen Punkt (Verteilerkosten) aus.

Die Leitungen sollen so verlegt sein, dass sie jeweils direkt hinter der entsprechenden Außen-/Innereinheit aus der Wand geführt werden.

Hinweis: Sie können beim VISTADOOR-System auch Video- mit Audiokomponenten kombinierten.

MONTAGE DER AUBENSTATION

Die Tursprechtelle ist für eine Unterputz-Montge vorgesehen.

Vorbereitung

Achten Sie beim Abnehmen des Frontcovers darauf, dass das Leuchtfeld und die Namensschilder nicht herausfallen, damit sie nicht beschadigt werden.

Die Kamera solte in einer Hohe von ca. 1,50 bis 1,60m (Mitte Kamera) montiert werden (Abb. 3). Vor der Montage der Tursprechstelle sollenn Sie testen, ob die Kamera einen Besucher ausreichend erfasst. Passen Sie, falls erforderlich, die Montagehöhe und den Montageort an ihre Gegebenheiten an.

1. Entfernen Sie die sechs Schrauben der Edelstuhl-Frontplatte mit einem Torx-Schlüssel (T 10) und haben Sie diese dann noch aber ab.Jetzt konnen Sie die Unterputszchale freilege, indem Sie die AuBenstation herausnehmer.
2. Halten Sie die UP-Schale ausgerichtet an die Wand und zeichnen Sie deren Umriss mit einem geeigneten Stift auf die Wand. Achten Sie darauf, dass sich die Anschlusskabel, die bereits werden, im mitterlen Bereich der UP-Schale befinden. Die Kabel sollenn nicht zu kurz bemessen sein.
3. Das Loch für die Kabeldurchführung in der UP-Schale lösst sich mit einem scharfen Messer aus der UP-Schale heraustreten, z.B. mit einem Cutter-Messer.

Hinweis:

Das Loch für die Türsprechstelle solte so abgemessen sein, dass die Unterputzschale gerade hineinpasst und bündig mit der Hauswand abschiedt.

1. Um die Unterputschale mit der Wand zu vereken, markieren Sie zunachst mittels der Licher im Boden der UP-Schale die 4 außeren Befestigungslöcher an der Wand und bohren Sie dann die entspruchenden Licher (Durchmesser ca. 6 mm).
2. In die Lächer stecken Sie dann die mitgelieferten Dübel. Die UP-Schale wird jetzt mit den Schrauben fixiert. Dabei ist auf geraden Sitz der UP-Schale zuchten, kontrollierten Sie dies ggf. mit einer Wasserwagu. Aucharf sich die UP-Schale nicht verzieren.

HINWEIS: Wenn die Verschraubung die UP-Schale nicht ausreichend fixiert, können Sie die Hohlräume an den Seiten mit geeignetem Kleber fühlen.

1. Beim Verputzen stecken Sie die mitgelieferte Einpuzhilfe in die UP-Schale. Dadurch wird verhindert, dass die UP-Schale sich mit Mörtel/Putz füllt und anschließend aufwändig gesäubert werden muss. Achten Sie beim Verputzen daraufuf, dass sich die Gewindeinsätze nicht mit Mörtel/Putz zusammen.
2. Setzen Sie die AuBeneinheit in die UP-Schale ein. Um ein Herausfallen der AuBeneinheit zu verhindern, konnen Sie die mitgelieferte Montogehilfe (16) benuten. Diese wird einfach mit der mitgelieferten Schraube mit der UP-Schale verschraubt und verhinderndodurch ein Herausfallen der AuBrenstation aus der UP-Schale.
3. Entfernen Sie die Abdeckung über den Schraubklemmen der AuBeneinheit und führen Sie die Kabel durch die darauf vorgesehene Öffnung ein.
4. Schlieben Sie nun die Kabel an die Tursprechstelle an. (Siehe Punkt ANSCHLUSS)

NAME

Anpassen von Namensschild und Leuchtfeld

Das Namennschild besteht aus zwei transparenten Kunststoffeilen, welche durch 2 bzw. 4 keine Schrauben miteinander verbunden sind.

1. Entferen Sie beide Schrauben des Namenschildes und behmen Sie es auseinander, zwischen den beiden Kunststoffeilen liegt die Folie fur die Beschrifug.
2. Beschreiben Sie die Folie mit einem wischfesten Filzstift oder drucken Sie sich einen Einleger für das Nomensschild* per PC und Drucker aus.
3. Legen Sie den beschrifteten Einlegter zwischen beiden Kunststoffe und verschrauben Sie diese wieder miteinander.

#

*Grosse des Namenschildes:
VDV 810, VDV 820 und VDV 830: 71mm x 34mm
VDV 840 und VDV 860: 71mm x 15 mm
Das Leuchtfeld besteht ebenfalls aus zwei Kunststoffteilen, eines fest mit der Außeneinheit verbunden, das andere ist einfach darüber gesteckt und kann nach vorne abgezogen werden. Beschaffen Sie die Folie mit einem wischfesten Filzstift oder drucken Sie sich einen Einleger mit den Abmessungen 72 × 62 mm per PC und Drucker aus.
13. Um das Frontcower wieder auf die AuBenstation setzen zu konnen, setzen Sie das Leuchtfeld mit Beschriffung an die korrekte Stelle der AuBenstation.
14. Die Namensschild in die Außenstation einlagen und mit den mitgelieferten Klebestreifen fixieren, damit diese nicht hersausfalen konnen. Alternativ konnen Sie die Namensschild auch mit transparentem Klebeband fixieren.
15. Entfernen Sie die Montogehiffe und sichern Sie die Außenstation mit der Hand gegen ein Herausfallen. Eine zweite Person kann hilfreich sein.
16. Setzen Sie das Frontcover auf die Außenstation.
17. Verschrauben Sie das Frontcover mit den 6 davon vorgesehenen Torx-Schrauben. Achten Sie damit darauf, die Schrauben nicht zu verkanten oder zu überdrehen. Das maximale Anzugsmoment betegt 1,2 Nm. Diese Wort daft nicht ubersritten werden, undernfalls konnten die Gewindeinsätze in der UP-Schale unbrauchbar werden oder herausreiben.

Hinweis: Zur Abdichtung der Frontplatte liegt selbstklebender Schaumstoff bei. Diese wird am Rand von hinteren auf die Frontplatte geklebt.

ANSCHLUSS

Klemmen Sie die verlegte Leitung an Audio, +15V, GND und Video (Abb. 2.1, Nr. 14) der Außenstation an und verbinden Sie sie mit der/den Innestation/en. An den Innestationen sind diese ebenfls vorhänden und müssen nur 1:1 miteinander verbunden werden.

i

Hinweis zu Mehrfamilienhaus-Versionen: Pro Wohnheit ist eine 4-polige Anschlussklemme vorhänden. Die Anschlussklemmen sind nummeriert. Anschlussklemme 1 ist für den untersten Klingeltaster, Anschlussklemme 2 für den Klingeltaster darüber usw.

Anschluss eines Tüffners

Der Turoffner wird direkt mit zwei Leitungen mit der Außanstation verbunden (Abbr. 2.2, Nr. 12). Es ist keine zusätzliche Stromversorgung nörig, um den Turoffner anzusteuern. Der Turoffner muss für 12 Volt Gleichspannung ausgelegt sein und dart nicht mehr als 1A Strom benötigten. Die beiden Anschlussklemmen sind mit „lock +“ und „lock -“ beschrittet, falls der Turoffner korrekt gepolt werden muss.

Anschluss Stromversorgung

Die Stromversorgung kann wahlweise an der Innen- oder Außenstation angeschlossen werden. Hierzu sind separate Schraubklemmen vorhänden (Abb. 2.2, Nr. 13).

Es ist auch möglich, die Stromversorgung direkt an die Signaletitung anzuschreiben, z.B. wenn alle Signaletteungen vom Sicherungskosten aus zu den AuBen- und Inneneinheiten gelegt wurden. Das Netzeil ist dann mit Masse (GND) und +15V (Abb. 2.1, Nr. 14) zu verbinden. Mit einem Netzeil können bis zu 8 Einheiten mit Strom versorgt werden.

#

Bei mehr als acht Einheiten wird ein zweites Netzeil besteht, z.B. wenn 2 AuBen- und 7 Innestationen eingesetzt werden sollen. Dos zweite Netzeil kann einfach parallel zum ersten Netzeil geschahtet werden.

Das zweite Netzeil soll die direkt mit einer kurzen Leitung an der om weifesten entfernten Innen oder Aufbenstation angegeschlossen werden, damit ein eventueller Spannungsbefall an der Verbindungslieitung kompensiert werden kann.

Anschluss externe Kamera

An der Schraubklemme (Abb. 2.3, Nr. 15) kann eine externe Kamera angeschlossen werden, um z.B. einen durch die Hauptkamera nicht einsehbaren Bereich zusätzlich überwachen zu konnen. Es konnen alle Kameras angeschlossen werden, die eine Betriebsspannung von 12 Volt DC besteht und ein FBAS-Measignal liefern.

Die Videoleitung wird an die Klemme (VIDEO) und die Masseleitung an die Klemme (GND) angeschlossen, Betriebsspannung für die Kamera wird von den Klemmen „VCC" (Pluspol) und „GND" (Minuspol) abgenommen.

Die externe Kamera hat automatisch die ID 4 (siehe Kapitel ID-Code). Bei aktiver externer Kamera ist keine Tonübertragung möglich.

EINSTELLMOGILCHKEITEN

An der Außenstation stehen ihren folgende Mänglichkeiten zur Verfügung, die Anlage auf ihre personlichen Gegebenheiten einzustellen:

Lautstärke der Außenstation

Mit dem Potentiometer (Abb. 2.3 Nr.9) wird die Sprachlaufstärke der Außenstation eingestellt. Für volle Laufstürke drehen Sie das Potentiometer im Uhrzeigersinn vorschichtig bis zum Anschlag und dann ein Klein weniger weiter. Durch Drehen gegen den Uhrzeigersinn wird die Laufstürke verringer.

ID-Code

Werden mehrere Außenstationen parallel geschättet (z.B. an Toreinfahrt und Haus), wird über die DIP-Schalter (Abb. 2.2, Nr. 11) der ID-Code eingestellt. Dadurch ist es möglich, die einzelnen Aufbeneinheiten nacheinander von einer Inneneinheit zu aktivieren, um z.B. den Erfassungsbereich der entsprechenden Aufeneinheit zu überwochen. Umgeschaltet wird on der Innestation mit der „Monitor“-Taste.

ID1 = Schalter 1 on", Schalter 2 on"

Öffnungsszeit des Türoeffners

Mit den DIP-Schaltern (Abb. 2.3, Nr. 10) wird eingestellt, wie langle der Tüöröffner aktiviert werden soll. Die Einstellmöglichkeiten sind entwender 1 Sekunde oder 5 Sekunden. 5 Sekunden ist ab Werk voreingestellt und Funktioniert für die meisten handelsüblichen Tüöröffner.

Schalter 1,off", Schalter 2, on" entspricht Öffnungsszeit 1 Sekunde. Schalter 1, on", Schalter 2, off" entspricht Öffnungsszeit 5 Sekunden

BEDIENUNG

1. Drucken Sie auf die Klingelhaste.
2. An der/den entsprechenden Innestation/en erftont der eingestellte Klingelton und der Bildschirm zeit gest das Bild der Außenstation.
3. Nehmen Sie das Geschäft an der Inneneinheit durch kurzen Druck auf die Sprech-Taste (MUND) an.
4. Ist eine Zusatzkamera an der Außenstation angeschlossen, können Sie durch kurzen Druck auf die Taste „MONITOR" auf diese umschalten. Ein weiterer Druck auf die „Monitor" -Taste schaltet wieder auf die interne Kamera zurück.
5. Ist ein Türoffner angeschlossen, konnen Sie durch kurz den Druck auf die Türoffner-Taste (SCHLUSSEL) den Türoffner aktivieren. Zur Bestätigung leucht den Klingelhaster für die Dauer des Türoffnens grün auf.
6. Durch kurzes Drucken der Spech-Taste (MUND) wird die Anlage wieder in den Standby-Betrieb geschlossen.

TECHNISCHE DATEN

Betriebsspannung: 15Volt DC

Stromaufnahme: 130 ± 50 ~mA

Temperaturbereich: -10 bis + 50°C

Türoffner-Anschluss: 12 Volt DC / 1A max.

HINWEISE

Hinweise zur CE-Konformität

Unter Einwirkung von starken statischen, elektrischen oder hochfrequennten Feldern (Entladungen, Mobiletelefonen, Funkanlagen, Handys, Mikrowellen) kann es zu Funktionsebeeinträchtigungen der Geräte (des Gerätes)kommen.

Reinigung und Pflege

Netzbetriebene Geräte vor dem Reinigen vom Netz trennen (Stecker ziehen). Die Oberfläche des Gehäuses kann mit einem mit Seifenlauge angefeuchtem weichen Tuch gereinigt werden. Verwenden Sie keine Scheuermittel oder Chemikalien. Staubablogerungen an Luftungschlitten nur mit einem Pinsel offen und gegebenenfalls mit einem Staubsauger absougen. Die Saugdüse nicht direkt an das Gerät halten.

Sicherheitschinweise

Bei Beschichtigung von Gehäusen, Steckern, Netzkabel oder Isolationschäden, Geräte sofort außer Betriebnehmen und Netzeleitungen abziehen. STROMSCHLAG - LEBENSGEFAHR. (Netzstecker aus der Steckdoseziehen!) Schäden sofort durch Fachmann behehen lassen!

Keine eigenen Reparaturversuche durchfuhren!

2 JAHRE BESCHRANKTE GARANTIE

Es wird für die Dauer von 2 Jahren ab Kaufdatum gewährleistet, dass diese Produkt frei von Defekten in den Materialien und in der Ausführung ist. Dies trift nur zu, wenn das Gerät in üblicher Weise benutzt wird und regelmäßig instand gehalten wird. Die Verpflichtungen dieser Garantie werden auf die Reparatur oder den Wiedereinbau itgendeines Teils des Gerätes begrenzt und gelten nur unter der Bedingung, dass keine unbefugen Veränderungen oder versuchte Reparaturen vorgenommen wurden. Ihr gesetzlichen Rechte als Kunde werden in keiner Weise durch diese Garantie beeinträchtigt.

Haftungsbeschränkung:

Der Hersteller ist nicht für den Verlust oder die Beschäftigung irgendwelcher Art einschließlich der beiläufigen oder Folgeschäden halbar, die direkt oder indirect aus der Störung dieser Produktes resultieren.

SICHERHEITSHINWEISE

Bei Schaden, die durch Nichtbeachten dieser Bedienungsanleitung verursichtt werden, erlischt der Garantieanspruch. Für Folgeschäden übermehmen wir keine Haftung!

Bei Sach- oder Personenschäden, die durch unsachgemäß Handhobung oder Nichtbechten der Sicherheitschinweise verursicht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Garontieanspruch! Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Produkts nicht gestattet.

Der Aufbau des Produkts entspricht der Schutzklasse 1. Als Spannungsaquelle darf nur eine ordnungsgemäße Netzsteckdose (230V - / 50Hz) des öffentlichen Versorgungsnetzes verwendert werden. Geräte, die an Netzspannung betrieben werden, gehoren nicht in Kinderhände. Lassen Sie deshalb in Anwesenheit von Kindern besondere Vorsicht walten.

Zerlegen Sie das Produkt nicht! Es besteht die Gefahr eines lebensgefährlichen elektrischen Schlages!

Lassen Sie das Verpackungsmaterial nicht achtlos liegen, Plastikfolien/tuten, Styroporteile etc. konnten für Kinder zu einem gefährlichen Spielzeug werden.

Die Inneneinheiten sind nur für trockene Innerraume geeignet (keine Badezimmer o.a. Feuchträume). Vermeiden Sie das Feucht-oder Nasswerden der Geräte. Es besteht die Gefahr eines lebensgefährlichen elektrischen Schlages!

In gewerblichen Einrichtungen sind die Unfallverhütungsvorschiften des Verbandes der gewerblichen Berufsengenschaften für elektrische Anlagen und Betriebsmittel zu beachten. Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den Anschluss des Geräts haben.

Gehen Sie vorsichtig mit dem Produkt um - durch Stöbe, Schlüge oder dem Fall aus bereits geringer Höhe wird es beschädigt.

DE
These Bedienungsanleitung ist eine Publikation der m-e GmbH modern-electronics,
An den Kolonaten 37, 26160 Bad Zwischenohn

These Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik und Ausstattung vorhabten.
