GEBRUIKSAANWIJZING VDV610 Compact ME

Hartelijk dank voor de aankoop van het VISTADOOR video-intercomsystem. U heb een hoogwaardige installmentie met roestvijstalen afdekking gekocht. De roestvijstalen afdekkingen worden hoogwaardig met de hand gemaakt en bevatten daardoor individuèle kenmerken, die als een teken van kwaliteit要去en worden beschouwd.

Onderhoudstip roestvrij staal

Reinig roestvijstalen oppervlokken nooit met in de handel verkuijbare schoonmaakmiddelen, waar dat ze te bijtend zich. Alleen met reinigings- resp. onderhoudsspray voor roestvij staal schoonmakers. Als u dit Niet bij de hand heb, gebruik dan alleen water. Geborstende oppervlokken要去 alsijd in eenrichting worden schoongeveedg, nooit in cirkelvormige bewegingen. Dit voorkomt krassen.

Als deze onderhoudstrip nicht in acht genommen wordt, kan dit tot verkleuing of, in het ergste geval, tot roestschode leiden.

De montage要去 worden uitgevoerd door een vakman.

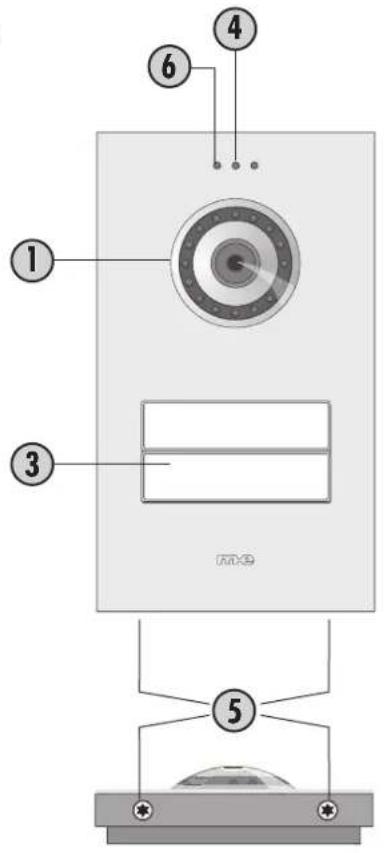

Legende

1. Camero
2. Luidsprekergaten
3. Oproeptoets
4. Microfoon
5. Behuizingschroeven
6. Helderheidssensor
7. Geluidssterkte-potentiometer
8. Dip-schokelaar voor de openingsstijd van de deuopener
9. Dip-schokelaar voor de ID-code
10. Aansluitterminal deuropener
11. Aansluitterminal spanningsvoorziening
12. Aansluiterminal signaalleiding
13. Aansluiterminal externe camera

VOORBEREIDING VAN DE INSTALLATIE

De volgende leidingen zijn nodig:

Eengezinswoning (VDV-610): 4 leidingen van de buitenunitoor de binnenunit en 2 ledingen van de buitenunitoor de deuropener.

Tweegezinswoning (VDV-620): Hier zijn per bredrukknop 4 draden nodig van de buitenunitaar elk appartemet. Dat wil zeggen dat u 8 draden nodig heb vanaf de buitenunitaar binnen (4 voor appartemt 1 en 4 voor appartemt 2) en daarnaast 2 draden voor deeuropener.

Per wooneenheid können maximal vier binnenunits parallel worden aangesloten. De verbinding kon ofwel van binnestationaar binnestation worden gelegd of stervomig vanuit een centraal punt (verteelkast).

De leidingen要去 zo aongelegd zich, dat ze telkens direct achefter de overeenkomstige buieten/binnenunituit de wand worden geleid.

Tip: u kurz bij het VISTADOOR-system ook videocomponenten combineren met audiocomponenten.

MONTAGE VAN HET BUITENSTATION

Voorbereidling

Let er bij het verwijderen van het frontpaneel op, dat de naamplaatijes er niet uityallen, zodat deze Niet worden beschadigd.

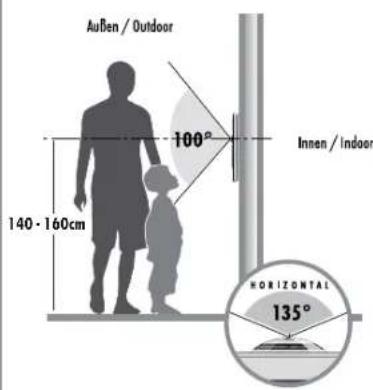

De camera要去enhoogte van ca.1,4m-1,6m (midden camera) gemonteerd worden (afb.3).

1. Draai de byeinde onderste schroeven (5) er met een passende schroevendraier ut.
2. Houd de frontafdekking aan de onderkont met dum en wijsvinger vast en trek hem ieits waar voren.Trek hem er daorna ieits in bovenwaartse richting af.Let erop dat u de microfoonkabel Niet lostrekt.De microfoonkabel is door middel van een stekker op de elektronica aingesloten en kan ontkoppeld worden door de stekker eruit te trekken.
3. Verwijder de afdekking van de aansluitklemmen door de beiden schroeven eruit te draaien en neem daarna het kunststof deksel erfart.
4. Zoek een geschikte planta voor het monteren van de buitenunit en verleg tot�allndige leidingen (afb.3).

Tip: Zorg ervoor, dat de wund op de montageplaatsrecht en vlak is.

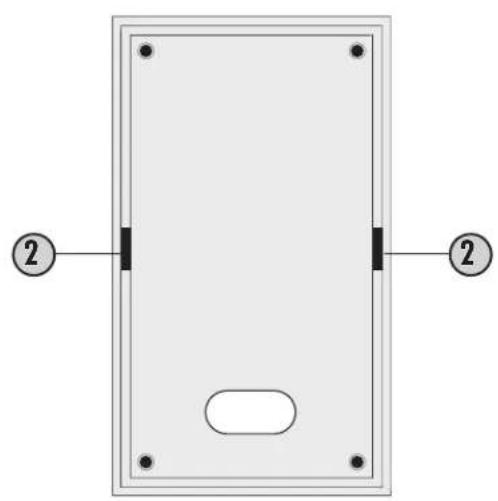

1. Boor met behulp van de boorsjabloon vier gaten ( 06mm ) in de wand. Daar voorricht u de boorsjabloon met een waterpas recht op de plek van de wand, waaraan de buitenunit moet worden gemonteerd. Hang de boorsjabloon vast met tape en boor vervolgens de vier gaten.
2. Verwijder de boorsjabloon wee en steek in elk gat een van de meegeleverde pluggen.
3. Voer de leiding door de waaroor bestemde opening aan de onderkant van de buitenunit.
4. Schroef het buitenstation nu met de 4 bevestigingssschroeven vast.
   Zorg ervoor dat de behuizing Niet verwormd worden bij het andraaien.

Aanpassen van het naamplaatje

Het naamplaatje bestaat uit twee transparante kunststoffdelen, die met

2kleine schroeven met elkaar verbonden zijn.
9. Verwijder.beide schroeven en demonteer het noamplaatje.Tussen de beide kunststoffdelen ligt de folie voor het opschrift.
10. Beschricht de folie met een veegvaste viltsift of print een noamplaatie via de PC en printer met de almetingen 71× 15mm
11. Leg het beschreven naamplaatje (folie) tussen beiden kunststoffdelen en schroef ze weeer met elkaar vast.
12. Leg de noamplaatjes in het buitenstation en hang ze vast met tape.
13. Steek de stekker van de microfoonkabel waar in het contact en zet de frontafdekking schuin, van bovenaf op het buitenstation. Let erop dat u de microfoonkabelaar bij Niet beschadigd. De nokken van de achterste afdekking要去enaar bij in de uitsparingen in de frontafdekking. vallen.
14. Schuif de afdekking van de voorzijde dan voorzichtig op het buitenstation en draai de beiden bevestigingschoeven (5) waar in de behuizing.

AANSLUITING

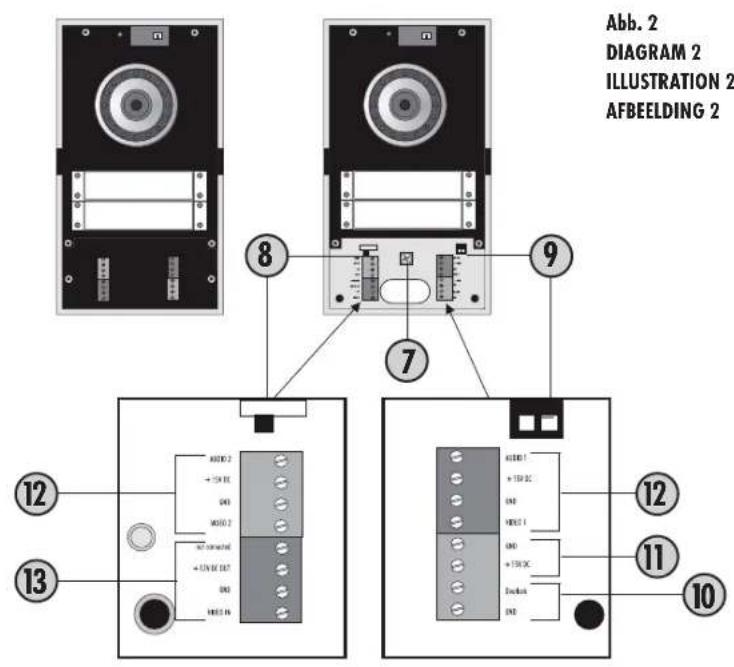

Klem de verlegde loiding op Audio 1, +15V, GND en Video 1 (afb.2) van het boitenstation en verbind ze met het/de binnenstation/s. Aan de binnenstations zich deze ook voorzien en要去en slechts 1:1 met elkaar worden verbonden.

Opmerking voor de versie van tweegezinswongen: Per wooneenheid is een 4-polige aansluitklem voorzien. De aansluitklemmen zijn genummerd. Aansluitklem 1 is voor de onderste oproeptoes, aansluitklem 2 voor de oproeptoes doarboven.

Aansluiting van een deuropener

De deuropener wird direct met twee leidingen met het buitenstation verbonden (afb. 2). Er is geen extra stroomvoorziening nodig om de deuropener aan te sturen. De deuropener要去 voor 12 volt gelingspanning voorzien着眼 not hier aan den 1A stroom gebruiken. De.beide aansluitklemmen vermelden „Doorlock“ en „GND“ voor als de deuropener correct op een elektrische pool要去 worden aangesloten. GND is minpool.

Aansluiting stroomvoorziening

De stroomvoorziening kan naar keuze op het binnen- of buitenstation worden aangesloten. Hiervoor zijn afzonderlijke schroefklemmen voorzien (alb. 2). Het is ook möglichom de stroomvoorziening recktstreeks op de signaalleiding aan te sluiten, bijv. wanner alle signaalleidingen vanuit de zekeringkast waar de buiten- en binnenunits werden gelegd. De adapter moet dan met massa (GND) en +15V worden verbonden. Met een adapter kannen maximaal 8 eenheden van stroom worden voorzien.

Bijmeer dan acht eenheden is een tweeede adaptor nodig, bijv. wonneer 2 buiten-en 7 binnenstations moeten worden gebruikt. De tweeede adaptor kon eenvoudig parall op de eerste adaptor worden aangesloten.

De tweeede adapter要去 rechtsstreeks op een korte leiding van het verstebinnen- of buitenstation worden aangelsloten zdat een eventueel spanningsverlies aan de verbindsleiding kan worden gecompenseed.

Aansluiting externe camera

Opdezeshoofklem(afb.2)kan eenexteme camera worden aangesloten,om bijv.een voor de hoofdcamera onzichthaar bereik extra te kunnen bewaken.Aalle camera's kunnen worden aangesloten dieeen bedriifsspanning van 12 volt DC nodig hebben en een FBASvideosignal leveren.

De videoleidig word op de klem (VIDEO IN) en de aording van de klem (GND) aingesloten, de bedrijsspanning voor de camera word van de klemmen ^ 一 + 1 2 V DC OUT" (pluspool) en "GND" (minpool) afgenomen.

De externe camera healt automatisch de ID 4 (zie hoofdusk ID-code). Bij een actieve externe camera is geen geluidsoverdracht maybeik. Wonneer de VDV 500 Xcam wordt gebruikt is de X-module Niet nodig.

INSTELMOGELUKHEDEN

Aan het buitenstation is het volgende mogelijk om de installmentie aan te passen aan uw persoonlijke omstandigheden:

i Geluidssterkte van het buitenstation

Met de potentiometer (7) worden het spreakvolume van het buitenstation ingesteld. Voor volle geluidssterkte draait u de potentiometer voorzichtig met de wijzers van de klok mee tot de aanslag. Door het draaien gegen de wijzers van de klok in wordt de geluidssterkte verminderd.

ID-code:

Indien er meerere buitenstations parallel geschokeld worden ( bijv. aan een poort en een huis), donwordt de ID-code ingesteld via de DIPschokelaar (9). Doordoor is het mogelijk om de individuelle buitenunits na elkaar door een binnenunit te activeren, om bijv. het registatiebereik van de overeenkomstige buitenunit te bewaken. Omschokelen gebeurt aan het binnenstation via de "Monitor"-toets.

ID1 = Schekelaar 1, on", schekelaar 2, on"

i Openingsduur van de deuropener

Met de DIP-schakelaar (8) kunt u instellen hoe lang de deuropener moet worden geactiveerd. De instelmogelijkheden zijn of 1 seconde of 5 seconden. Af fabriek is de instelling al op 5 Seconden gezet, wat voor de meeste in de handel verkuijgbare deuropeners voldoot.

Wonneer de schakelaar maar links op "55" staat is de openingsduur 5 seconden.

Wonneer de schakelaar maar links op "1S" staat is de openingsduur 1 seconde.

GEBRUIK

#

1. Druk op de beldrukknop.
2. Op het / de bijbehorende binnenstation / s is het belgeluid te horen en het beeldscherm toont het beeel van het buitenstation.
3. Neem het gesprek op het binnenstation aan, door kort op de gesprekstoets (MOND) te drukken.
4. Wonneer een extra camera op het buitenstation is aangesloten, kun t u door op de knop „MONITOR" te drukken aan die camera overschaken. Door nog een keer op de „monitorknup" te drukken, gaat u weer terug maar de interne camera.
5. Als er een deuropener is aangesloten, kunt u door kort op de toets van de deuropener (SLEUTEL) te drukken de deuropener activeren.
6. Door kort op de spreektetoets (MOND) te drukken worden de installo-tie weein stand-by modus geschakeld.

TECHNISCHE GEGEVENS

Voedingspanning: 15 volt DC

Stroomopname: 130 ± 50 ~mA

Detectiehoek: 135^ horizontal / 100^ vertical

Temperatuurbereik: -10^ tot +50^

Afmetingen (bxhxd): 114 × 195 × 24 mm (zonder lens)

Ansluiting deuopener: DC 12V, max. 1A

AANWUZING

Aanwijzing over de CE-conformiteit

Onder invloed van sterke statische, elektrische of hoogfrequente velden (ontladingen, mobiele telefoons, radiozendinstallaties, GSM's, microgolven) kan de werkking van de toestellen (het toestel) nodelig worden beinloed.

Reiniging en verzorging

Toestellen aangesloten op de elektricitie, voor het reinigen van het stroomnet loskoppelen (stekker uit het stopcontact trekken). Het oppervlok van de behuizing kan worden gereinigd met een zachte doeck bevochtig in zoepsop. U nog geen schuurmiddelen of chemische producten gebruiken. Afzetting van stof op verluchtingsgleuven, enkel met een borsteltje wegvegen en eventueel met een stofzuiger wegzuigen. De zuigiijp Niet rechtsstreeks gegen het toestel houden.

Veiligheidsaanwizgingen

Bij beschadiging van behuizingen, stekkers, voedingskabels of aan de isolatie,Client het toestel onmiddelijk buiten gebruik te worden gesteld en de voedingsleidingen afgesloten te worden. STROOMSCHOK LEVENSGEVAAR (Stroomstekker uit het stopcontact trekken!) Schade ommiddelijk door een vakman lately hersellen!
A U mag zich nicht trachten de reparatie uit te voeren!

2JAAR BEPERKTE GARANTIE

Voor de duur van tweeJAar na de datum van aankoop wordt gendarandeerd, dat de bedwelmend-gas-melder vij is van defecten in material en ontwerp. Dit is slechts van toepassing, wannre het apparaat normala gebrukt worden en regelmatig onderhoven worden. De verplichtingen die onder deze garantie vallen, zijn beperkt tot de reparatie of het verwangen van enig onderdeel van de bedwelmend-gas-melder en gelden slechts onder de voorwaarde, dat er geen onbevoegde wijzigingen of reparatiepogingen uitgevoerd zijn. Deze garantie beperkt op geen enkele wijze uw wettelijk rechten als consument.

Aansprakelijkheidsbeperking: De fabrikant kan nicht aansprakelijk worden gesteld voor verlies of beschadiging van een of andere aard, inclusief de bijkomende schade of gevolgschade, die direct of indirect het gevolg is van een storing van dit product in geval van een alarm.

VEILIGHEIDSRICHTLIJUNEN

Bij schade die door het Niet navolgen van deze gebruikershandleiding wordt veroorzaakt, verwalt hetrecht op garantie. Voor indirecte schade zich wij Niet aansprakelijk!

Voor schade aan zaken of Personen die door ongeschkke bediening of Niet-opvolgen van de veiligheidsrechtijnen vereozaakt worden, zich wij Niet aansprakelijk. In deze gevallen verralt alle aanssprak op garantie! Om veiligheids- en vergunningsredenen (CE) is het Niet togetestaan om op eigeng houtje het product om te bouwen en/of te veranderen.

De montage van het product komt overeen met beschemingsklasse 1. Als spanningsbron mag uitsluitend een reglementaire netcontactdoos (230V / - 50Hz) van het openbare voedingsnet gebruikt worden. Toestellen die via de netspanning worden gevoed, haren Niet in

kinderhanden thuis. Wees daarom in aanwezigheid van kinderen extra voorzichtig.

Haal het product Niet uit elkaar! Er bestaat gevaar op een levensgevaarlijke elektrische schok!

Laat het verpakkingsmaterialial Niet achteloos rondslingeren, plastic folie/ zakken, polystyreneidenelen enz. hunnen in kinderhanden gevaarlijk spelgoed worden.

De binneneenheden zijn alleen geschikt voor droge binnenruimtes (geen badkamers of andere vochtige ruimtes). Vermijd dat de apparaten vochtig of nat worden. Er is gewaar op een levensgevaarlijke elektrische schok!

In bedijsgebouwen要去en deeiligeidsvoorschriften van het verbond van bedrijfsvakverenigingen voor elektrische installaties en bedijsmiddelen worden gespecteerd. Wend u tot een vokman als u twijfelt over de werkwijze, deeiligeid of de aansluiting van het toestel.

Go voorrichtig om met het product - door stoten, slagen of een val van al geringe hoogte worden het beschodigd.

Wijzigingen voorbehonden zonder voorofgaandelijke kennisgeving. In het kader van onsze productverzorging en optimisering van onsze tostellken, kan de inhoud afwijken van de vermeldingen op de verpokking.

NL

Deze gebruksaanwizing is een publicatie van m-e GmbH modern-electronics,

An den Kolonaten 37, 26160 Bad Zwischenahn/Duitsland

Deze gebruksaanwijzing voldoet aan de technische eisen bij het ter perse goan. Wijzigingen in techniek en uitrusting voorbehonden.

Abb.1

DIAGRAM 1

ILLUSTRATION 1

AFBEELING1

Abb.3

DIAGRAM 3

ILLUSTRATION 3

AFBEELING 3
