GEBRUIKSAANWIJZING Rogue R3X Wash Chauvet

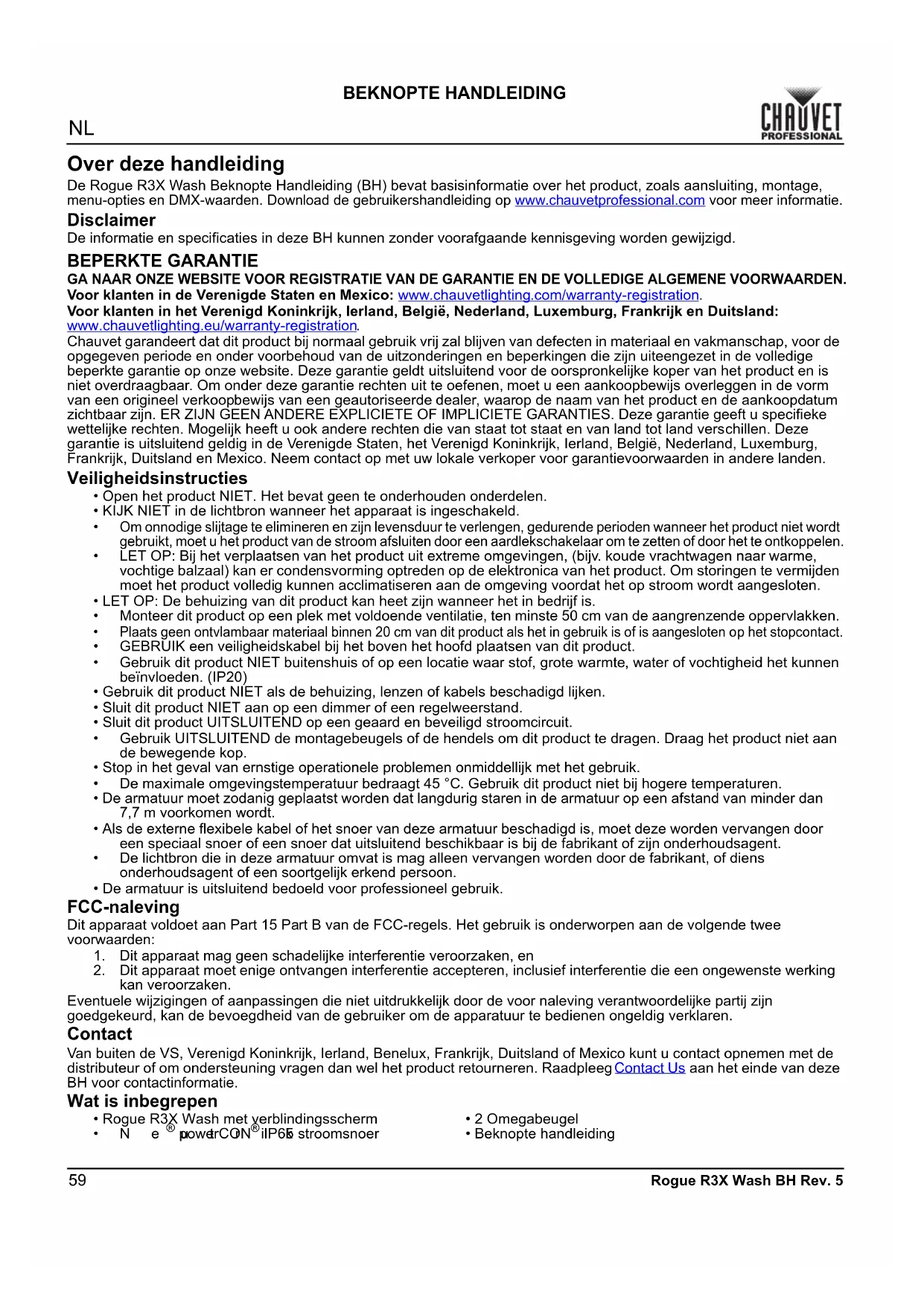

BEKNOPTE HANDLEIDING Rogue R3X Wash BH Rev. 5 Over deze handleiding De Rogue R3X Wash Beknopte Handleiding (BH) bevat basisinformatie over het product, zoals aansluiting, montage, menu-opties en DMX-waarden. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie. Disclaimer De informatie en specificaties in deze BH kunnen zonder voorafgaande kennisgeving worden gewijzigd. BEPERKTE GARANTIE GA NAAR ONZE WEBSITE VOOR REGISTRATIE VAN DE GARANTIE EN DE VOLLEDIGE ALGEMENE VOORWAARDEN. Voor klanten in de Verenigde Staten en Mexico: www.chauvetlighting.com/warranty-registration. Voor klanten in het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk en Duitsland: www.chauvetlighting.eu/warranty-registration

Chauvet garandeert dat dit product bij normaal gebruik vrij zal blijven van defecten in materiaal en vakmanschap, voor de opgegeven periode en onder voorbehoud van de uitzonderingen en beperkingen die zijn uiteengezet in de volledige beperkte garantie op onze website. Deze garantie geldt uitsluitend voor de oorspronkelijke koper van het product en is niet overdraagbaar. Om onder deze garantie rechten uit te oefenen, moet u een aankoopbewijs overleggen in de vorm van een origineel verkoopbewijs van een geautoriseerde dealer, waarop de naam van het product en de aankoopdatum zichtbaar zijn. ER ZIJN GEEN ANDERE EXPLICIETE OF IMPLICIETE GARANTIES. Deze garantie geeft u specifieke wettelijke rechten. Mogelijk heeft u ook andere rechten die van staat tot staat en van land tot land verschillen. Deze garantie is uitsluitend geldig in de Verenigde Staten, het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk, Duitsland en Mexico. Neem contact op met uw lokale verkoper voor garantievoorwaarden in andere landen. Veiligheidsinstructies

• Open het product NIET. Het bevat geen te onderhouden onderdelen.

• KIJK NIET in de lichtbron wanneer het apparaat is ingeschakeld.

Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.

• LET OP: Bij het verplaatsen van het product uit extreme omgevingen, (bijv. koude vrachtwagen naar warme, vochtige balzaal) kan er condensvorming optreden op de elektronica van het product. Om storingen te vermijden moet het product volledig kunnen acclimatiseren aan de omgeving voordat het op stroom wordt aangesloten.

• LET OP: De behuizing van dit product kan heet zijn wanneer het in bedrijf is.

• Monteer dit product op een plek met voldoende ventilatie, ten minste 50 cm van de aangrenzende oppervlakken.

• Plaats geen ontvlambaar materiaal binnen 20 cm van dit product als het in gebruik is of is aangesloten op het stopcontact.

• GEBRUIK een veiligheidskabel bij het boven het hoofd plaatsen van dit product.

• Gebruik dit product NIET buitenshuis of op een locatie waar stof, grote warmte, water of vochtigheid het kunnen beïnvloeden. (IP20)

• Gebruik dit product NIET als de behuizing, lenzen of kabels beschadigd lijken.

• Sluit dit product NIET aan op een dimmer of een regelweerstand.

• Sluit dit product UITSLUITEND op een geaard en beveiligd stroomcircuit.

• Gebruik UITSLUITEND de montagebeugels of de hendels om dit product te dragen. Draag het product niet aan de bewegende kop.

• Stop in het geval van ernstige operationele problemen onmiddellijk met het gebruik.

• De maximale omgevingstemperatuur bedraagt 45 °C. Gebruik dit product niet bij hogere temperaturen.

• De armatuur moet zodanig geplaatst worden dat langdurig staren in de armatuur op een afstand van minder dan 7,7 m voorkomen wordt.

• Als de externe flexibele kabel of het snoer van deze armatuur beschadigd is, moet deze worden vervangen door een speciaal snoer of een snoer dat uitsluitend beschikbaar is bij de fabrikant of zijn onderhoudsagent.

• De lichtbron die in deze armatuur omvat is mag alleen vervangen worden door de fabrikant, of diens onderhoudsagent of een soortgelijk erkend persoon.

• De armatuur is uitsluitend bedoeld voor professioneel gebruik. FCC-naleving Dit apparaat voldoet aan Part 15 Part B van de FCC-regels. Het gebruik is onderworpen aan de volgende twee voorwaarden:

1. Dit apparaat mag geen schadelijke interferentie veroorzaken, en

2. Dit apparaat moet enige ontvangen interferentie accepteren, inclusief interferentie die een ongewenste werking

kan veroorzaken. Eventuele wijzigingen of aanpassingen die niet uitdrukkelijk door de voor naleving verantwoordelijke partij zijn goedgekeurd, kan de bevoegdheid van de gebruiker om de apparatuur te bedienen ongeldig verklaren. Contact Van buiten de VS, Verenigd Koninkrijk, Ierland, Benelux, Frankrijk, Duitsland of Mexico kunt u contact opnemen met de distributeur of om ondersteuning vragen dan wel het product retourneren. Raadpleeg Contact Us aan het einde van deze BH voor contactinformatie. Wat is inbegrepen

• Rogue R3X Wash met verblindingsscherm

• Beknopte handleidingNL

Rogue R3X Wash BH Rev. 5 BEKNOPTE HANDLEIDING AC-stroom Dit product heeft een voeding met automatisch bereik die werkt met een ingangsspanning van 100–240 VAC, 50/60 Hz. Power Linking Het is mogelijk tot maximaal 0 Rogue R3X Wash-producten koppelen aan 100 V, 2 producten aan 120 V, 3 producten aan 208 V, 4 producten aan 230 V of 4 producten aan 240 V. Overschrijd dit aantal nooit. Stroomkabels kunnen afzonderlijk worden gekocht. AC-stekker De zekering vervangen

1. Ontkoppel dit product van de stroom.

2. Gebruik een platkopschroevendraaier en schroef de kap van de zekeringshouder los van de behuizing.

3. Verwijder de doorgebrande zekering en vervang het met een werkende zekering van hetzelfde type en met dezelfde waarde.

4. Schroef de kap van de zekeringhouder terug en steek de stekker er weer in.

DMX-koppeling De Rogue R3X Wash kan met een DMX-controller werken met een 3- of 5-pins DMX seriële verbinding. Op www.chauvetprofessional.com. is een DMX basishandleiding verkrijgbaar. DMX-aansluiting De Rogue R3X Wash gebruikt een normale DMX-gegevensverbinding voor zijn DMX-persoonlijkheden: 21CH, 62CH, 71CH, en 107CH. Zie de gebruikershandleiding om te verbinden en te configureren voor DMX-werking. RDM (apparaatbeheer op afstand) Remote Device Management of RDM (apparaatbeheer op afstand) is een standaard die het voor DMX-apparaten mogelijk maakt om in twee richtingen te communiceren over bestaande DMX-kabels. De Rogue R3X Wash ondersteunt het RDM-protocol dat zorgt feedback toelaat bij de bewaking van wijzigingen aan de menu map-opties van. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie. Montage Lees alvorens dit product te monteren alle Veiligheidsinstructies. Gebruik ten minste één montagepunt per product. Controleer of de montageklem het gewicht van het product kan dragen. Ga voor onze Chauvet-serie montageklemmen naar http://trusst.com/productcategory/truss-clamps/

Aansluiting Snoer (VS) Snoer (Europa) Schroefkleur AC Live Zwart Bruin Geel/messing AC Neutraal Wit Blauw Zilver AC Aarde Groen/geel Groen/geel Groen Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen. !61

BEKNOPTE HANDLEIDING Rogue R3X Wash BH Rev. 5 Montagediagram van het product Montage boven het hoofd Plaatsing op de vloer Montagekle VeiligheidskabeNL

Rogue R3X Wash BH Rev. 5 BEKNOPTE HANDLEIDING Beschrijving bedieningspaneel Menumap Raadpleeg de productpagina van der Rogue R3X Wash op www.chauvetprofessional.com voor de nieuwste menukaart. Toet Functie <MENU> Sluit het huidige menu of functie af <ENTER> Activeert het huidige getoonde menu of plaatst de huidige geselecteerde waarde in de geselecteerde functie <UP> Navigeert omhoog via het menu of verhoogt de numerieke waarde wanneer in een functie <DOWN> Navigeert omlaag via het menu of verlaagt de numerieke waarde wanneer in een functie Hoofdniveau Programmeerniveaus Beschrijving Address 001-512 Stelt het DMX-startadres in Running Mode DMX

Auto Test Voert de testprocedure van het product uit Manual Test Pan 000-255 Maakt handmatige bediening mogelijk van alle instellingen van het bedieningspaneel Tilt P/T Speed Red Green Blue White CTC Color Pattern LED Macro LED Ma. Speed LED Ma. Fade Background Background Dim. Dimmer Shutter Zoom Setup Pan Reverse OFF Omgekeerde zwenkbediening ON Normale zwenkbediening Tilt Reverse OFF Omgekeerde kantelbediening ON Normale kantelbediening Zoom Reverse OFF Omgekeerde zoombediening ON Normale zoombediening Pan Angle 540 Selecteert het 540° zwenkhoekbereik 360 Selecteert het 360° zwenkhoekbereik

Selecteert het 180° zwenkhoekbereik Tilt Angle

Selecteert het 230° kantelhoekbereik 180 Selecteert het 180° kantelhoekbereik 90 Selecteert het 90° kantelhoekbereik XY Mode Fast Stelt pan / tilt snelheid Slow Fans Auto Selecteert de bedieningsmodus van de ventilator. ECO Full Display OFF Bepaalt hoe lang de achtergrondverlichting van het display aan blijft nadat de laatste opdrachtknop is ingedrukt ON63

BEKNOPTE HANDLEIDING Rogue R3X Wash BH Rev. 5 Setup (vervolg) Screen Rev OFF Normale weergave van het bedieningsscherm

Roteert de weergave van het bedieningsscherm met 180° C Mixing Mode RGBW Additief kleurenmengen (0–100%) CMY Subtractief kleurenmengen (100%–0) Dimmer Curve Linear Lineaire dimmer Square Dimmer met vierkante curve I Squa Dimmer met omgekeerde vierkante curve Scurve Dimmer met S-curve Dimmer Speed Smooth Langzame (Smooth) of snelle (Fast) dimmercurves Fast PWM Option 600Hz Selecteert de PWM-uitgangsfrequentie 1200Hz 2000Hz 4000Hz 6000Hz 15000Hz Color calibration

Max. opbrengst wanneer RGBW DMX- kanalen bij maximaal vermogen zijn OFF Fabrieksgekalibreerde kleurtemperatuur wanneer RGBW DMX-kanalen bij maximaal vermogen zijn Custom RED 100-255 Handmatige kalibratie van kleurtemperatuur wanneer RGBW DMX- kanalen bij maximaal vermogen zijn GREEN BLUE White Mode On Kalibreert wit tot 7500K Off Gebruikt maximale uitvoerwaarden Custom RED Stelt de maximum waarde van de rode LED in GREEN Stelt de maximum waarde van de groene LED in BLUE Stelt de maximum waarde van de blauwe LED in WHITE Stelt de maximum waarde van de witte LED in Reset Function Pan/Tilt Yes Reset de zwenk-/kantelfuncties naar de startpositie

Zoom Yes Reset alle zoomfuncties naar de startpositie

All Yes Reset alle functies naar de startpositie

Factory Set Yes Zet het product terug naar de oorspronkelijke fabrieksinstellingen

Sys Info Ver Toont de softwareversie Running Mode Toont de huidige bedrijfsmodus DMX Address Toont het huidige DMX-adres Temperature Toont de producttemperatuur in graden Celsius Fixture Time Toont de totale bedrijfstijd van het product UID Geeft de huidige UID # Hoofdniveau Programmeerniveaus BeschrijvingNL

Rogue R3X Wash BH Rev. 5 BEKNOPTE HANDLEIDING Rogue R3X Wash Zones voor DMX-besturing DMX-waarden 107CH Functie Waarde Percentage/instelling 1 Zwenken 000 255 0–100% 2 Fijn zwenken 000 255 Fijne regeling (16-bit) 3 Kantelen 000 255 0–100% 4 Fijn kantelen 000 255 Fijne regeling (16-bit) 5 Zwenk-/kantelsnelheid 000 255 0–100% 6 Dimmer 000 255 0–100% 7 Fijne dimmer 000 255 Fijne regeling (16-bit) 8 Sluiter 000 019 Gesloten 020 024 Open 025 064 Stroboscoop 1, Snel tot langzaam 065 069 Open 070 084 Stroboscoop 2, Snel aan/afloop uit 085 089 Open 090 104 Stroboscoop 3, Afloop uit/snel aan 105 109 Open 110 124 Stroboscoop 4, Willekeurig 125 129 Open 130 144 Stroboscoop 5, Willekeurig snel/afloop uit 145 149 Open 150 164 Stroboscoop

Willekeurig langzaam aan/snel uit 165 169 Open 170 184 Stroboscoop 7, Puls 185 189 Open 190 204 Stroboscoop 8, Willekeurige puls 205 209 Open 210 224 Stroboscoop 9, Fade aan/uit 225 229 Open 230 244 Stroboscoop 10, Puls 245 255 Open 9CTC 000 Geen functie 245 255 10,000K tot 2800K

Background Fijne Blauw 000 255 Fijne regeling (16-bit) 24 Background Wit 000 255 0–100% 107CH Functie Waarde Percentage/instellingNL

Regeling (5 s activeringsvertraging) 000 009 Geen functie 010 014 Verduisteren tijdens zwenken/kantelen 015 019 Geen functie 020 024 RGBW het mengen van kleuren 025 029 CMY het mengen van kleuren 030 049 Geen functie 050 054 Kantelreset 055 059 Zwenkreset 060 064 Zoomreset 065 069 Geen functie 070 074 Alles resetten 075 079 Geen functie 080 084 Zwenk/kantelbeweging omdraaien 085 089 Zwenkbeweging omdraaien 090 094 Kantelbeweging omdraaien 095 099 Uitschakelen zwenkbeweging omdraaien 100 104 Uitschakelen kantelbeweging omdraaien 105 109 Uitschakelen zwenk/kantelbeweging omdraaien 110 119 Geen functie 120 124 Zuinige ventilator 125 129 Volledige ventilator

Rogue R3X Wash BH Rev. 5 BEKNOPTE HANDLEIDING 21CH 62CH 71CH Functie Waarde Percentage/instelling 1 1 1 Zwenken 000 255 0–100% 2 2 2 Fijn zwenken 000 255 Fijne regeling (16-bit) 3 3 3 Kantelen 000 255 0–100% 4 4 4 Fijn kantelen 000 255 Fijne regeling (16-bit) 5 5 5 Zwenk-/kantelsnelheid 000 255 0–100% 6 6 6 Dimmer 000 255 0–100% – 7 7 Fijne dimmer 000 255 Fijne regeling (16-bit) 7 8 8 Sluiter 000 019 Gesloten 020 024 Open 025 064 Stroboscoop 1, Snel tot langzaam 065 069 Open 070 084 Stroboscoop 2, Snel aan/afloop uit 085 089 Open 090 104 Stroboscoop 3, Afloop uit/snel aan 105 109 Open 110 124 Stroboscoop 4, Willekeurig 125 129 Open 130 144 Stroboscoop 5, Willekeurig snel/afloop uit 145 149 Open 150 164 Stroboscoop

Willekeurig langzaam aan/snel uit 165 169 Open 170 184 Stroboscoop 7, Puls 185 189 Open 190 204 Stroboscoop 8, Willekeurige puls 205 209 Open 210 224 Stroboscoop 9, Fade aan/uit 225 229 Open 230 244 Stroboscoop 10, Puls 245 255 Open 899CTC 000 Geen functie 245 255 10,000K tot 2800K 91010Kleur

Azul R: 0 G: 0 B: 255 W: 0 240 247 Kleur veranderen, snel naar langzaam 248 255 Kleur jump, snel naar langzaam 10 11 11 Gobos 000 255 zie Gobo Waarden 11 12 12 LED Ingebouwde 000 255 zie LED Ingebouwde69

BEKNOPTE HANDLEIDING Rogue R3X Wash BH Rev. 5 12 13 13 LED Ingebouwde snelheid 000 127 Roteren met de klok mee, langzaam tot snel 128 Stop 129 255 Tegen de klok in roteren, snel tot langzaam 13 14 14 LED Ingebouwde vertraging 000 255 Langzaam tot snel 14 15 15 Achtergrondkleur macro 000 Geen functie

Azul R: 0 G: 0 B: 255 W: 0 240 247 Kleur veranderen, snel naar langzaam 248 255 Kleur jump, snel naar langzaam 15 16 16 Achtergrondkleur Dimmer 000 255 0–100% – 17 17 Background Rood 000 255 0–100% – 18 18 Background Groen 000 255 0–100% – 19 19 Background Blauw 000 255 0–100% – 20 20 Background Wit 000 255 0–100% 16 21 21 Zoom 000 255 Smal tot breed 21CH 62CH 71CH Functie Waarde Percentage/instellingNL

Regeling (5 s activeringsvertraging) 000 009 Geen functie 010 014 Verduisteren tijdens zwenken/kantelen 015 019 Geen functie 020 024 RGBW het mengen van kleuren 025 029 CMY het mengen van kleuren 030 049 Geen functie 050 054 Kantelreset 055 059 Zwenkreset 060 064 Zoomreset 065 069 Geen functie 070 074 Alles resetten 075 079 Geen functie 080 084 Zwenk/kantelbeweging omdraaien 085 089 Zwenkbeweging omdraaien 090 094 Kantelbeweging omdraaien 095 099 Uitschakelen zwenkbeweging omdraaien 100 104 Uitschakelen kantelbeweging omdraaien 105 109 Uitschakelen zwenk/kantelbeweging omdraaien 110 119 Geen functie 120 124 Zuinige ventilator 125 129 Volledige ventilator 130 134 Automatische ventilator 135 139 Snelle dimmercurve 140 144 Gladde dimmercurve

BEKNOPTE HANDLEIDING Rogue R3X Wash BH Rev. 5 LED Ingebouwde Waarde LED Ingebouwde (kleur controleerbaar) Waarde LED Ingebouwde (autokleur) 000 015 Geen functie 136 137 Ingebouwde 37 016 017 Ingebouwde 1 138 139 Ingebouwde 38 018 019 Ingebouwde 2 140 141 Ingebouwde 39 020 021 Ingebouwde 3 142 143 Ingebouwde 40 022 023 Ingebouwde 4 144 145 Ingebouwde 41 024 025 Ingebouwde 5 146 147 Ingebouwde 42 026 027 Ingebouwde 6 148 149 Ingebouwde 43 028 029 Ingebouwde 7 150 151 Ingebouwde 44 030 031 Ingebouwde 8 152 153 Ingebouwde 45 032 033 Ingebouwde 9 154 155 Ingebouwde 46 034 035 Ingebouwde 10 156 157 Ingebouwde 47 036 037 Ingebouwde 11 158 159 Ingebouwde 48 038 039 Ingebouwde 12 160 161 Ingebouwde 49 040 041 Ingebouwde 13 162 163 Ingebouwde 50 042 043 Ingebouwde 14 164 165 Ingebouwde 51 044 045 Ingebouwde 15 166 167 Ingebouwde 52 046 047 Ingebouwde 16 168 169 Ingebouwde 53 048 049 Ingebouwde 17 170 171 Ingebouwde 54 050 051 Ingebouwde 18 172 173 Ingebouwde 55 052 053 Ingebouwde 19 174 175 Ingebouwde 56 054 055 Ingebouwde 20 176 177 Ingebouwde 57 056 057 Ingebouwde 21 178 179 Ingebouwde 58 058 059 Ingebouwde 22 180 181 Ingebouwde 59 060 061 Ingebouwde 23 182 183 Ingebouwde 60 062 063 Ingebouwde 24 184 185 Ingebouwde 61

065 Ingebouwde 25 186 187 Ingebouwde 62 066 067 Ingebouwde 26 188 189 Ingebouwde 63 068 069 Ingebouwde 27 190 191 Ingebouwde 64 070 071 Ingebouwde 28 192 193 Ingebouwde 65 072 073 Ingebouwde 29 194 195 Ingebouwde 66 074 075 Ingebouwde 30 196 197 Ingebouwde 67 076 077 Ingebouwde 31 198 199 Ingebouwde 68 078 079 Ingebouwde 32 200 201 Ingebouwde 69 080 081 Ingebouwde 33 202 203 Ingebouwde 70 082 083 Ingebouwde 34 204 205 Ingebouwde 71 084 085 Ingebouwde 35 206 255 Ingebouwde 72 (hoofd) 086 135 Ingebouwde 36 (hoofd)Multi-Language
