GEBRUIKSAANWIJZING SlimPAR Pro Q IP Chauvet

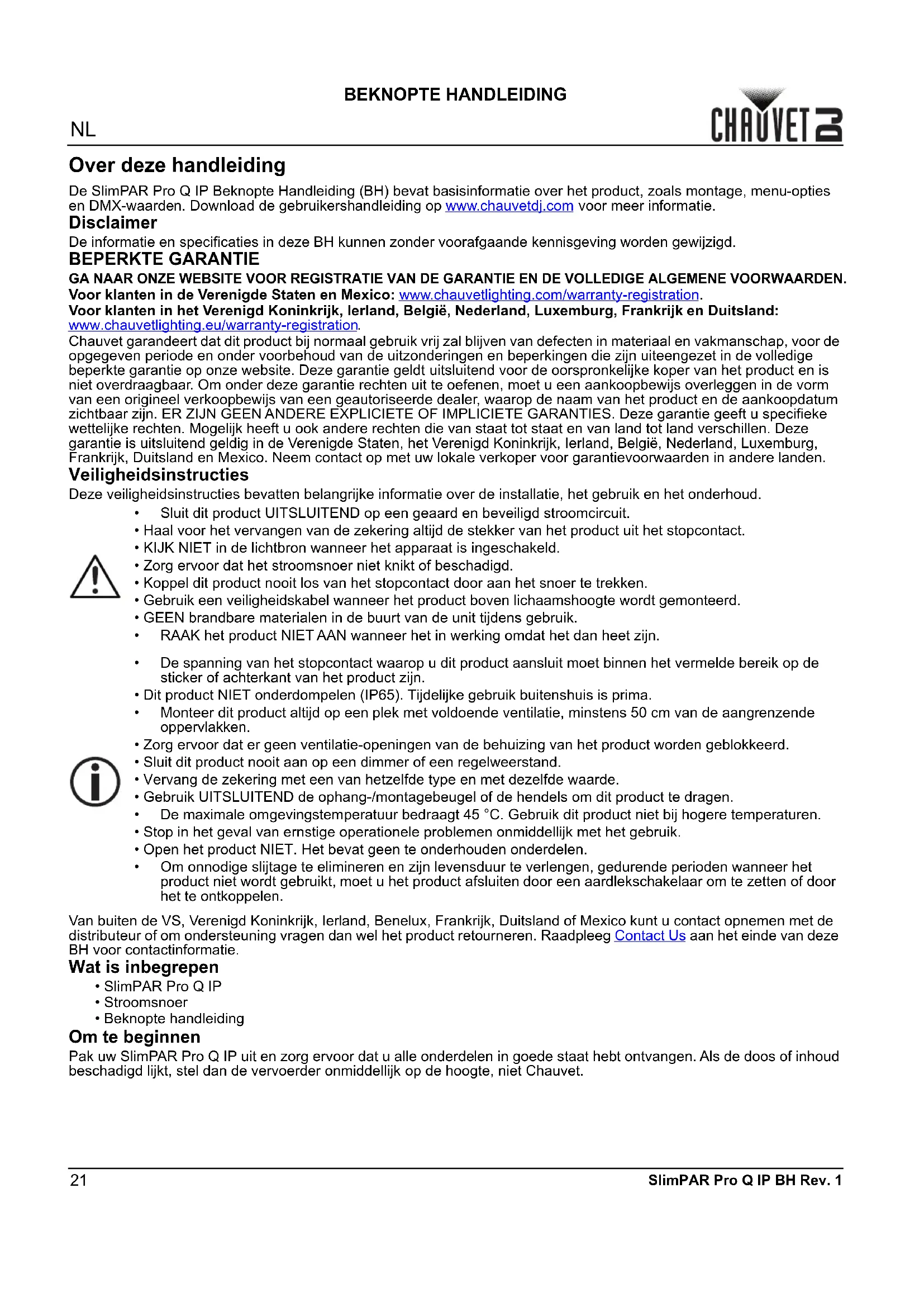

BEKNOPTE HANDLEIDING SlimPAR Pro Q IP BH Rev. 1 Over deze handleiding De SlimPAR Pro Q IP Beknopte Handleiding (BH) bevat basisinformatie over het product, zoals montage, menu-opties en DMX-waarden. Download de gebruikershandleiding op www.chauvetdj.com voor meer informatie. Disclaimer De informatie en specificaties in deze BH kunnen zonder voorafgaande kennisgeving worden gewijzigd. BEPERKTE GARANTIE GA NAAR ONZE WEBSITE VOOR REGISTRATIE VAN DE GARANTIE EN DE VOLLEDIGE ALGEMENE VOORWAARDEN. Voor klanten in de Verenigde Staten en Mexico: www.chauvetlighting.com/warranty-registration. Voor klanten in het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk en Duitsland: www.chauvetlighting.eu/warranty-registration

Chauvet garandeert dat dit product bij normaal gebruik vrij zal blijven van defecten in materiaal en vakmanschap, voor de opgegeven periode en onder voorbehoud van de uitzonderingen en beperkingen die zijn uiteengezet in de volledige beperkte garantie op onze website. Deze garantie geldt uitsluitend voor de oorspronkelijke koper van het product en is niet overdraagbaar. Om onder deze garantie rechten uit te oefenen, moet u een aankoopbewijs overleggen in de vorm van een origineel verkoopbewijs van een geautoriseerde dealer, waarop de naam van het product en de aankoopdatum zichtbaar zijn. ER ZIJN GEEN ANDERE EXPLICIETE OF IMPLICIETE GARANTIES. Deze garantie geeft u specifieke wettelijke rechten. Mogelijk heeft u ook andere rechten die van staat tot staat en van land tot land verschillen. Deze garantie is uitsluitend geldig in de Verenigde Staten, het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk, Duitsland en Mexico. Neem contact op met uw lokale verkoper voor garantievoorwaarden in andere landen. Veiligheidsinstructies Deze veiligheidsinstructies bevatten belangrijke informatie over de installatie, het gebruik en het onderhoud. Van buiten de VS, Verenigd Koninkrijk, Ierland, Benelux, Frankrijk, Duitsland of Mexico kunt u contact opnemen met de distributeur of om ondersteuning vragen dan wel het product retourneren. Raadpleeg Contact Us aan het einde van deze BH voor contactinformatie. Wat is inbegrepen Om te beginnen Pak uw SlimPAR Pro Q IP uit en zorg ervoor dat u alle onderdelen in goede staat hebt ontvangen. Als de doos of inhoud beschadigd lijkt, stel dan de vervoerder onmiddellijk op de hoogte, niet Chauvet.

• Sluit dit product UITSLUITEND op een geaard en beveiligd stroomcircuit.

• Haal voor het vervangen van de zekering altijd de stekker van het product uit het stopcontact.

• KIJK NIET in de lichtbron wanneer het apparaat is ingeschakeld.

• Zorg ervoor dat het stroomsnoer niet knikt of beschadigd.

• Koppel dit product nooit los van het stopcontact door aan het snoer te trekken.

• Gebruik een veiligheidskabel wanneer het product boven lichaamshoogte wordt gemonteerd.

• GEEN brandbare materialen in de buurt van de unit tijdens gebruik.

• RAAK het product NIET AAN wanneer het in werking omdat het dan heet zijn.

• De spanning van het stopcontact waarop u dit product aansluit moet binnen het vermelde bereik op de sticker of achterkant van het product zijn.

• Dit product NIET onderdompelen (IP65). Tijdelijke gebruik buitenshuis is prima.

• Monteer dit product altijd op een plek met voldoende ventilatie, minstens 50 cm van de aangrenzende oppervlakken.

• Zorg ervoor dat er geen ventilatie-openingen van de behuizing van het product worden geblokkeerd.

• Sluit dit product nooit aan op een dimmer of een regelweerstand.

• Vervang de zekering met een van hetzelfde type en met dezelfde waarde.

• Gebruik UITSLUITEND de ophang-/montagebeugel of de hendels om dit product te dragen.

• De maximale omgevingstemperatuur bedraagt 45 °C. Gebruik dit product niet bij hogere temperaturen.

• Stop in het geval van ernstige operationele problemen onmiddellijk met het gebruik.

• Open het product NIET. Het bevat geen te onderhouden onderdelen.

• Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.

• Beknopte handleidingNL

SlimPAR Pro Q IP BH Rev. 1 BEKNOPTE HANDLEIDING AC-stroom Dit product heeft een voeding met automatisch bereik die werkt met een ingangsspanning van 100–240 VAC, 50/60 Hz. Power Linking Voor het maximale aantal SlimPAR Pro Q IP-producten die via power link kunnen worden gekoppeld bij elke spanning, ziet u de gebruikershandleiding of de sticker op het product. Montage Lees alvorens dit product te monteren alle Veiligheidsinstructies. Montagediagram Beschrijving bedieningspaneel Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen. Toets Functie <MENU> Sluit het huidige menu of functie af <UP> Navigeert omhoog via het menu of verhoogt de numerieke waarde wanneer in een functie <DOWN> Navigeert omlaag via het menu of verlaagt de numerieke waarde wanneer in een functie <ENTER> Activeert het huidige getoonde menu of plaatst de huidige geselecteerde waarde in de geselecteerde functie Montageklem (zoals de CLP-15 van Chauvet) Veiligheidskabel (zoals de CH-05 van Chauvet) Montagebeugel Instelknop van de beugel (x2)23

BEKNOPTE HANDLEIDING SlimPAR Pro Q IP BH Rev. 1 Menukaart Raadpleeg de productpagina van SlimPAR Pro Q IP op www.chauvetdj.com voor de nieuwste menukaart. DMX-koppeling De SlimPAR Pro Q IP kan met een DMX-regelaar werken. Instructies voor het aansluiten en configureren van dit product voor DMX-bediening staan in de gebruikershandleiding. Als u niet bekend bent met DMX, download dan de DMX-primer op www.chauvetdj.com

Startadres Om volledige toegang tot alle kanalen in elke DMX-modus te garanderen is het hoogste aanbevolen DMX-adres voor dit product 503. Master/slave-verbinding De SlimPAR Pro Q IP maakt gebruik van de DMX-gegevensverbinding voor haar Master-/Slave-modus. Instructies voor het aansluiten en configureren van dit product voor DMX-bediening staan in de gebruikershandleiding. Hoofdniveau Programmeerniveaus Beschrijving DMX-Modus 4Ch d 1-508 Stelt het DMX startadres in5Ch d 1-506 10Ch d 1-496 Statische kleuren C-- C 1-19 quad-chip moet minimaal 15 kleuren hebben Automatische programma's P-- P 1 4-kleurenprogramma (snap) P 2 4-kleurenprogramma (pulseffect) P 3 19-kleurenprogramma (snap) P 4 19-kleurenprogramma (vervagen) Snelheid S-- S 1-100 Programmasnelheid voor P 1–4 Auto Dimmer diM oFF dimmer snelheidsinstellingen, langzaam tot snel diM1 diM2 diM3 Aangepaste kleurenmenging u---- r 0-255 Aangepaste statische kleurenCombineer rood, groen, blauw, en amber. G 0-255 b 0-255 A 0-255 Besturingsmodus SEt PASS

Vergrendelt het display (toegangscode is <UP>

Terugzetten naar fabrieksinstellingen YESNL

SlimPAR Pro Q IP BH Rev. 1 BEKNOPTE HANDLEIDING DMX-waarden 4CH 5CH 10CH Functie Waarde Percent/instelling 1 1 Dimmer 000 255 0–100% 122Rood 000 255 0–100% 233Groen 000 255 0–100% 3 4 4 Blauw 000 255 0–100% 455Amber 000 255 0-100% 6 Kleuren macro’s 000 010 Geen functie. 011 255 Kleurenmacro's 7 Stroboscoop 000 010 Geen functie. 064 084 Stroboscoop, langzaam tot snel

Automatische programma’s 000 005 Geen functie.

000 255 Langzaam tot snel 10 Dimmersnelheid 000 051 Dimmersnelheid ingesteld vanaf display 052 101 Uit 102 152 diM1 153 203 diM2 204 255 diM3Multi-Language
