GEBRUIKSAANWIJZING EVE E50Z Chauvet

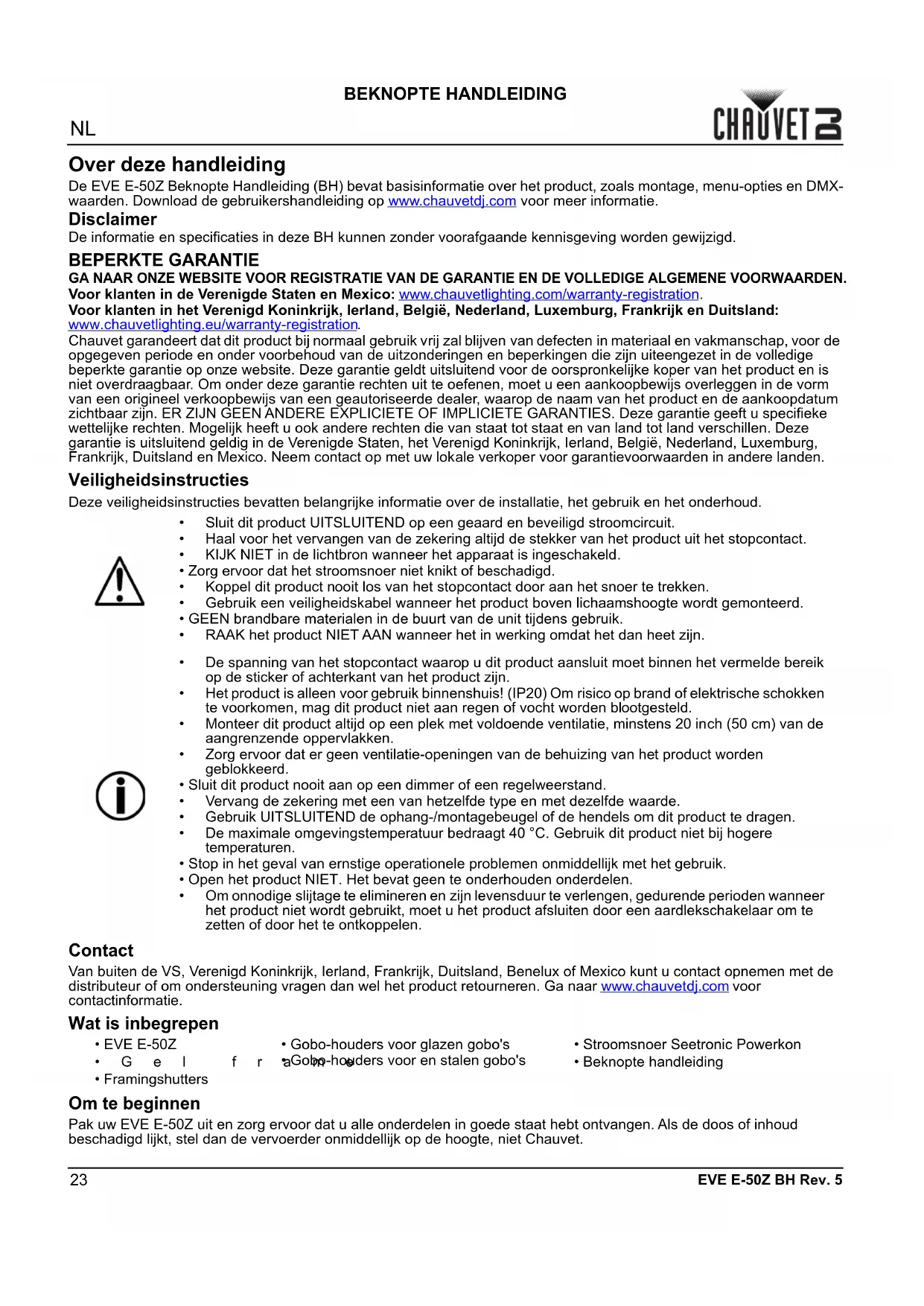

BEKNOPTE HANDLEIDING EVE E-50Z BH Rev. 5 Over deze handleiding De EVE E-50Z Beknopte Handleiding (BH) bevat basisinformatie over het product, zoals montage, menu-opties en DMX- waarden. Download de gebruikershandleiding op www.chauvetdj.com voor meer informatie. Disclaimer De informatie en specificaties in deze BH kunnen zonder voorafgaande kennisgeving worden gewijzigd. BEPERKTE GARANTIE GA NAAR ONZE WEBSITE VOOR REGISTRATIE VAN DE GARANTIE EN DE VOLLEDIGE ALGEMENE VOORWAARDEN. Voor klanten in de Verenigde Staten en Mexico: www.chauvetlighting.com/warranty-registration. Voor klanten in het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk en Duitsland: www.chauvetlighting.eu/warranty-registration

Chauvet garandeert dat dit product bij normaal gebruik vrij zal blijven van defecten in materiaal en vakmanschap, voor de opgegeven periode en onder voorbehoud van de uitzonderingen en beperkingen die zijn uiteengezet in de volledige beperkte garantie op onze website. Deze garantie geldt uitsluitend voor de oorspronkelijke koper van het product en is niet overdraagbaar. Om onder deze garantie rechten uit te oefenen, moet u een aankoopbewijs overleggen in de vorm van een origineel verkoopbewijs van een geautoriseerde dealer, waarop de naam van het product en de aankoopdatum zichtbaar zijn. ER ZIJN GEEN ANDERE EXPLICIETE OF IMPLICIETE GARANTIES. Deze garantie geeft u specifieke wettelijke rechten. Mogelijk heeft u ook andere rechten die van staat tot staat en van land tot land verschillen. Deze garantie is uitsluitend geldig in de Verenigde Staten, het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk, Duitsland en Mexico. Neem contact op met uw lokale verkoper voor garantievoorwaarden in andere landen. Veiligheidsinstructies Deze veiligheidsinstructies bevatten belangrijke informatie over de installatie, het gebruik en het onderhoud. Contact Van buiten de VS, Verenigd Koninkrijk, Ierland, Frankrijk, Duitsland, Benelux of Mexico kunt u contact opnemen met de distributeur of om ondersteuning vragen dan wel het product retourneren. Ga naar www.chauvetdj.com voor contactinformatie. Wat is inbegrepen Om te beginnen Pak uw EVE E-50Z uit en zorg ervoor dat u alle onderdelen in goede staat hebt ontvangen. Als de doos of inhoud beschadigd lijkt, stel dan de vervoerder onmiddellijk op de hoogte, niet Chauvet.

• Sluit dit product UITSLUITEND op een geaard en beveiligd stroomcircuit.

• Haal voor het vervangen van de zekering altijd de stekker van het product uit het stopcontact.

• KIJK NIET in de lichtbron wanneer het apparaat is ingeschakeld.

• Zorg ervoor dat het stroomsnoer niet knikt of beschadigd.

• Koppel dit product nooit los van het stopcontact door aan het snoer te trekken.

• Gebruik een veiligheidskabel wanneer het product boven lichaamshoogte wordt gemonteerd.

• GEEN brandbare materialen in de buurt van de unit tijdens gebruik.

• RAAK het product NIET AAN wanneer het in werking omdat het dan heet zijn.

• De spanning van het stopcontact waarop u dit product aansluit moet binnen het vermelde bereik op de sticker of achterkant van het product zijn.

• Het product is alleen voor gebruik binnenshuis! (IP20) Om risico op brand of elektrische schokken te voorkomen, mag dit product niet aan regen of vocht worden blootgesteld.

• Monteer dit product altijd op een plek met voldoende ventilatie, minstens 20 inch (50 cm) van de aangrenzende oppervlakken.

• Zorg ervoor dat er geen ventilatie-openingen van de behuizing van het product worden geblokkeerd.

• Sluit dit product nooit aan op een dimmer of een regelweerstand.

• Vervang de zekering met een van hetzelfde type en met dezelfde waarde.

• Gebruik UITSLUITEND de ophang-/montagebeugel of de hendels om dit product te dragen.

• De maximale omgevingstemperatuur bedraagt 40 °C. Gebruik dit product niet bij hogere temperaturen.

• Stop in het geval van ernstige operationele problemen onmiddellijk met het gebruik.

• Open het product NIET. Het bevat geen te onderhouden onderdelen.

• Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.

• Gobo-houders voor glazen gobo's

• Gobo-houders voor en stalen gobo's

• Stroomsnoer Seetronic Powerkon

• Beknopte handleidingNL

EVE E-50Z BH Rev. 5 BEKNOPTE HANDLEIDING Productbeschrijving De EVE E-50Z is een framingspot met ingebouwde curven en DMX-regeling. Framingshutters kunnen deze geprojecteerde straal eenvoudig aanpassen. Met het 20° tot 39° zoombereik kan een beeld, met aangepaste gobo's, vanaf vrijwel elke afstand worden geprojecteerd. Extra EVE E-50Z-lichtstrengen worden apart verkocht Productoverzichti AC-stroom Dit product heeft een auto-bereik voeding die kan werken met een ingangsspanning van 100 tot 240 VAC, 50/60 Hz. Power Linking Voor het maximum aantal EVE E-50Z producten die via Power Linking kan worden gekoppeld bij elke spanning, zie de gebruikershandleiding of de sticker op het product. Vervangen van de Zekering

1. Ontkoppel het apparaat van de stroom.

2. Wig de punt van een platte schroevendraaier in de sleuf van de zekeringhouder.

3. Druk de veiligheidsafdekking uit de behuizing.

4. Verwijder de doorgebrande zekering vanaf de clip aan de voorkant van de veiligheidsafdekking en vervang deze

door een zekering van exact hetzelfde type.

5. Plaats de zekeringhouder terug en steek de stekker er weer in.

Waarschuwing! NIETS anders dan een D-Fi-USB in de USB-poort plaatsen. Dit kan het product namelijk beschadigen. Sluit om onnodige slijtage te verhinderen en de levensduur te verlengen tijdens periodes van niet-gebruik het product via stroomonderbreker of de stekker volledig van stroom af. Zekeringhouder Stroomingang Menutoetsen Vermogensuit DMX-ingang/ uitgang LED-display D-Fi USB- poort Veiligheidslus Instelknop van de focu Gel frame houder Instelknop van de beugel Gel frame Framingshutter x4 Instelknop van de zoomen Duimschroef voor de gobohouder25

BEKNOPTE HANDLEIDING EVE E-50Z BH Rev. 5 Montage Lees voor montage van dit product de Veiligheidsinstructies. Montage Diagram Beschrijving bedieningspaneel Menustructuur TOETS FUNCTIE <MENU> Uitgangen van het huidige menu of functie <UP> Navigeert omhoog via het menu of verhoogt de numerieke waarde wanneer in een functie <DOWN> Navigeert omlaag via het menu of verlaagt de numerieke waarde wanneer in een functie <ENTER> Activeert het huidige getoonde menu of stelt de huidige geselecteerde waarde in

MODUS PROGRAMMEERNIVEAUS BESCHRIJVING

DMX Mode 1-CH d--1-512 Selecteert DMX Individueel en DMX startwaarde 3-CH Dimmer U-- d000—255 Dimmerregeling, dimmer en stroboscoop S000—255 Dimmer Speed Mode dIM OFF Instellingen dimmersnelheid uit, snel, middelhoog, en langzaam dIM1 dIM2 dIM3 Fan FAN AUTO Stelt de ventilatorsnelheid in op automatisch of volledig aan

Montagebeugel Klem (zoals de CLP-15N van Chauvet) Veiligheidskabel (zoals de CH-05 van Chauvet) Instelknop van de beugelNL

EVE E-50Z BH Rev. 5 BEKNOPTE HANDLEIDING Gobo De EVE E-50Z bestaat uit 2 soorten gobo houders, glas en staal.

• Gobo Afmetingen: D (53,3 mm buitenzijde, 43 mm afbeelding, 2 mm max dikte) DMX-koppeling De EVE E-50Z kan met een DMX-regelaar werken. Instructies voor het aansluiten en configureren van dit product voor DMX-bediening staan in de gebruikershandleiding. Als u niet bekend bent met DMX, download dan de DMX-primer op www.chauvetdj.com

Startadres Om volledige toegang tot alle kanalen in elke DMX-modus te garanderen is het hoogste aanbevolen DMX-adres voor dit product 510. Master/slave-verbinding De EVE E-50Z maakt gebruik van de DMX-gegevensverbinding voor haar Master-/Slave-modus. Instructies voor het aansluiten en configureren van dit product voor DMX-bediening staan in de gebruikershandleiding. D-FI USB Connectivity Der EVE E-50Z kan door middel van de D-Fi USB van CHAUVET DJ een draadloze D-Fi zender/ontvanger worden. Stel simpelweg de DIP-schakelaar van het D-Fi zend-/ontvangstkanaal in, plaats het in de USB-poort en stel de DMX- persoonlijkheid en het DMX-adres van het product in. Verdere instructies voor het aansluiten en configureren van dit product voor D-Fi USB-bediening staan in de gebruikershandleiding.. DMX-waarden 3-CH 1-CH Nadat het is aangesloten zal de D-Fi USB het product overnemen. Bedrade DMX en handmatige DMX-bediening/menuknoppen zijn niet beschikbaar totdat u de D-Fi USB afkoppelt. De prioriteitsniveaus zijn:

Waarschuwing! NIETS anders dan een D-Fi-USB in de USB-poort plaatsen. Dit kan het product namelijk beschadigen.

255 Langzaam tot snel-stroboscoop 3 Dimmersnelheid

051 Dimmersnelheid ingesteld vanaf het display

101 Dimmer snelheidsmodus uit

152 Dimmer snelheidsmodus 1 snel

203 Dimmer snelheidsmodus 2 middelhoog

255 Dimmer snelheidsmodus 3 langzaam
