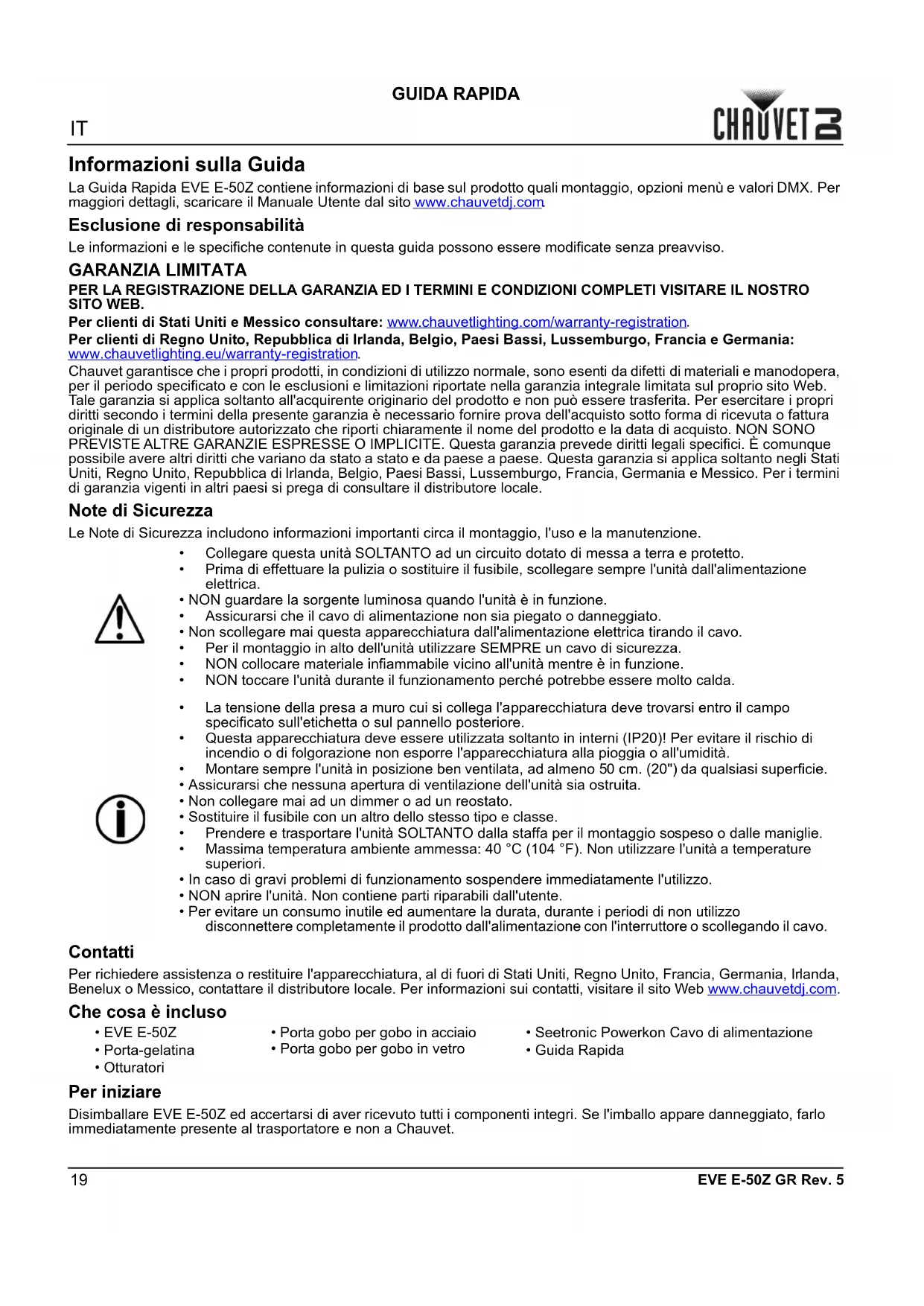

GUIDA RAPIDA EVE E-50Z GR Rev. 5 Informazioni sulla Guida La Guida Rapida EVE E-50Z contiene informazioni di base sul prodotto quali montaggio, opzioni menù e valori DMX. Per maggiori dettagli, scaricare il Manuale Utente dal sito www.chauvetdj.com

Esclusione di responsabilità Le informazioni e le specifiche contenute in questa guida possono essere modificate senza preavviso. GARANZIA LIMITATA PER LA REGISTRAZIONE DELLA GARANZIA ED I TERMINI E CONDIZIONI COMPLETI VISITARE IL NOSTRO SITO WEB. Per clienti di Stati Uniti e Messico consultare: www.chauvetlighting.com/warranty-registration

Per clienti di Regno Unito, Repubblica di Irlanda, Belgio, Paesi Bassi, Lussemburgo, Francia e Germania: www.chauvetlighting.eu/warranty-registration

Chauvet garantisce che i propri prodotti, in condizioni di utilizzo normale, sono esenti da difetti di materiali e manodopera, per il periodo specificato e con le esclusioni e limitazioni riportate nella garanzia integrale limitata sul proprio sito Web. Tale garanzia si applica soltanto all'acquirente originario del prodotto e non può essere trasferita. Per esercitare i propri diritti secondo i termini della presente garanzia è necessario fornire prova dell'acquisto sotto forma di ricevuta o fattura originale di un distributore autorizzato che riporti chiaramente il nome del prodotto e la data di acquisto. NON SONO PREVISTE ALTRE GARANZIE ESPRESSE O IMPLICITE. Questa garanzia prevede diritti legali specifici. È comunque possibile avere altri diritti che variano da stato a stato e da paese a paese. Questa garanzia si applica soltanto negli Stati Uniti, Regno Unito, Repubblica di Irlanda, Belgio, Paesi Bassi, Lussemburgo, Francia, Germania e Messico. Per i termini di garanzia vigenti in altri paesi si prega di consultare il distributore locale. Note di Sicurezza Le Note di Sicurezza includono informazioni importanti circa il montaggio, l'uso e la manutenzione. Contatti Per richiedere assistenza o restituire l'apparecchiatura, al di fuori di Stati Uniti, Regno Unito, Francia, Germania, Irlanda, Benelux o Messico, contattare il distributore locale. Per informazioni sui contatti, visitare il sito Web www.chauvetdj.com. Che cosa è incluso Per iniziare Disimballare EVE E-50Z ed accertarsi di aver ricevuto tutti i componenti integri. Se l'imballo appare danneggiato, farlo immediatamente presente al trasportatore e non a Chauvet.

• Collegare questa unità SOLTANTO ad un circuito dotato di messa a terra e protetto.

• Prima di effettuare la pulizia o sostituire il fusibile, scollegare sempre l'unità dall'alimentazione elettrica.

• NON guardare la sorgente luminosa quando l'unità è in funzione.

• Assicurarsi che il cavo di alimentazione non sia piegato o danneggiato.

• Non scollegare mai questa apparecchiatura dall'alimentazione elettrica tirando il cavo.

• Per il montaggio in alto dell'unità utilizzare SEMPRE un cavo di sicurezza.

• NON collocare materiale infiammabile vicino all'unità mentre è in funzione.

• NON toccare l'unità durante il funzionamento perché potrebbe essere molto calda.

• La tensione della presa a muro cui si collega l'apparecchiatura deve trovarsi entro il campo specificato sull'etichetta o sul pannello posteriore.

• Questa apparecchiatura deve essere utilizzata soltanto in interni (IP20)! Per evitare il rischio di incendio o di folgorazione non esporre l'apparecchiatura alla pioggia o all'umidità.

• Montare sempre l'unità in posizione ben ventilata, ad almeno 50 cm. (20") da qualsiasi superficie.

• Assicurarsi che nessuna apertura di ventilazione dell'unità sia ostruita.

• Non collegare mai ad un dimmer o ad un reostato.

• Sostituire il fusibile con un altro dello stesso tipo e classe.

• Prendere e trasportare l'unità SOLTANTO dalla staffa per il montaggio sospeso o dalle maniglie.

• Massima temperatura ambiente ammessa: 40 °C (104 °F). Non utilizzare l'unità a temperature superiori.

• In caso di gravi problemi di funzionamento sospendere immediatamente l'utilizzo.

• NON aprire l'unità. Non contiene parti riparabili dall'utente.

• Per evitare un consumo inutile ed aumentare la durata, durante i periodi di non utilizzo disconnettere completamente il prodotto dall'alimentazione con l'interruttore o scollegando il cavo.

• Porta gobo per gobo in acciaio

• Porta gobo per gobo in vetro

• Seetronic Powerkon Cavo di alimentazione

EVE E-50Z GR Rev. 5 GUIDA RAPIDA Descrizione del prodotto EVE E-50Z è un otturatore con curve dimmer e controllo DMX. Gli otturatori modificano agevolmente il fascio di luce proiettato. Utilizzando gobo personalizzati è possibile proiettare un'immagine da quasi tutte le distanze, con un campo dello zoom da 20 a 39 gradi. È possibile acquistare separatamente prolunghe EVE E-50Z aggiuntive. Informazioni generali Alimentazione CA Questa apparecchiatura è dotata di alimentatore a commutazione automatica con tensione in ingresso di 100~240 V CA - 50/60 Hz. Collegamento Per il numero massimo di apparecchiature che è possibile collegare su ciascuna presa elettrica fare riferimento a Manuale Utente o alle note riportate sull'etichetta apposta sul prodotto. Sostituzione Fusibile

1. Scollegare l'unità dall'alimentazione elettrica.

2. Inserire la punta di un giravite a testa piatta nella fessura dell'alloggiamento del fusibile.

3. Rimuovere dall'alloggiamento il cappellotto di sicurezza.

4. Rimuovere il fusibile bruciato dalla clip sulla parte anteriore del cappellotto di sicurezza e sostituirlo con uno

5. Reinserire il portafusibile e ricollegare l'alimentazione elettrica.

ATTENZIONE! Nella porta USB collegare SOLO un D-Fi USB. In caso contrario l'unità potrebbe danneggiarsi. Per evitare un consumo inutile ed aumentare la durata, durante i periodi di non utilizzo disconnettere completamente il prodotto dall'alimentazione con l'interruttore o scollegando il cavo. Portafusibile Ingresso alimentazione Pulsanti menù Uscita alimentazione Ingresso/uscita DMX Display a LED PortaD-Fi™ USB Anello di sicurezza Manopola messa a fuoco Supporto porta- gelatina Manopola di regolazione Porta-gelatina Otturatori x4 Manopola Zoom Vite manuale porta Gobo21

GUIDA RAPIDA EVE E-50Z GR Rev. 5 Montaggio Prima di montare l'unità, leggere le Note di Sicurezza. Schema di Montaggio Descrizione del pannello di controllo Opzioni del Menú PULSANTE FUNZIONE <MENU> Consente di uscire dal menù o dalla funzione corrente <UP> Consente di spostarsi verso l'alto nell'elenco menù e di aumentare il valore numerico all'interno di una funzione <DOWN> Consente di spostarsi verso il basso nell'elenco menù e di diminuire il valore numerico all'interno di una funzione <ENTER> Consente di attivare il menù visualizzato o impostare il valore selezionato nella funzione selezionata

MODALITÀ LIVELLI DI PROGRAMMAZIONE DESCRIZIONE

DMX mode 1-CH d--1-512 Seleziona la funzione e il valore iniziale DMX 3-CH Dimmer U-- d000—255 Controllo dimmer, dimmer e strobo S000—255 Dimmer speed mode dIM OFF Impostazioni velocità dimmer disattivata, veloce, media e lenta dIM1 dIM2 dIM3 Fan FAN AUTO Imposta la velocità della ventola: automatica o massima

Staffa di montaggio Morsetto (come il CLP-15N di Chauvet) Cavo di sicurezza (come il CH-05 di Chauvet) Manopola di regolazioneIT

EVE E-50Z GR Rev. 5 GUIDA RAPIDA Gobo Il EVE E-50Z comprende 2 tipi di supporti gobo, vetro e acciaio.

• Dimensioni gobo: D (esterno 53.3 mm visibile 43 mm, spessore max. 2 mm) Collegamento DMX EVE E-50Z può funzionare con un controller DMX. Le istruzioni per il collegamento e la configurazione di questa unità sono contenute nel Manuale Utente. Se non si ha familiarità con il DMX, scaricare DMX Primer all'indirizzo www.chauvetdj.com

Indirizzo iniziale Per assicurare il completo accesso a tutti i canali in ciascuna modalità DMX, l'indirizzo maggiormente raccomandato è

Collegamento Master/Slave EVE E-50Z può essere azionato in DMX e modalità D-Fi wireless. Per maggiori informazioni relativamente a come configurare il prodotto per trasmettere o ricevere in modalità D-Fi wireless, scaricare le istruzioni del Manuale Utente dal sito Web Chauvet. D-FI USB Connectivity EVE E-50Z può diventare un ricetrasmettitore wireless D-Fi utilizzando il D-Fi USB di CHAUVET DJ. È sufficiente impostare il DIP switch del canale di ricezione/trasmissione D-Fi dell'unità, collegarla alla porta USB e poi impostare funzione e indirizzo DMX. Le istruzioni complete per il collegamento e la configurazione di questa unità per il funzionamento D-Fi USB sono contenute nel Manuale Utente.. Valori DMX 3-CH 1-CH Dopo il collegamento, D-Fi USB prende il controllo del prodotto. DMX cablato ed controllo manuale del display / pulsanti del menù non saranno disponibili fino a quando D-Fi USB non verrà scollegato. I livelli di priorità sono:

ATTENZIONE! Nella porta USB collegare SOLO un D-Fi USB. In caso contrario l'unità potrebbe danneggiarsi.

010 Nessuna funzione

255 Stroboscopio, da lento a veloce 3 Velocità dimmer

051 Velocità dimmer impostata da display

101 Modalità dimmer disattivata

152 Modalità velocità dimmer 1: veloce

203 Modalità velocità dimmer 2: media

255 Modalità velocità dimmer 3: lenta
