MANUAL DE USUARIO SlimPAR Pro Q IP Chauvet

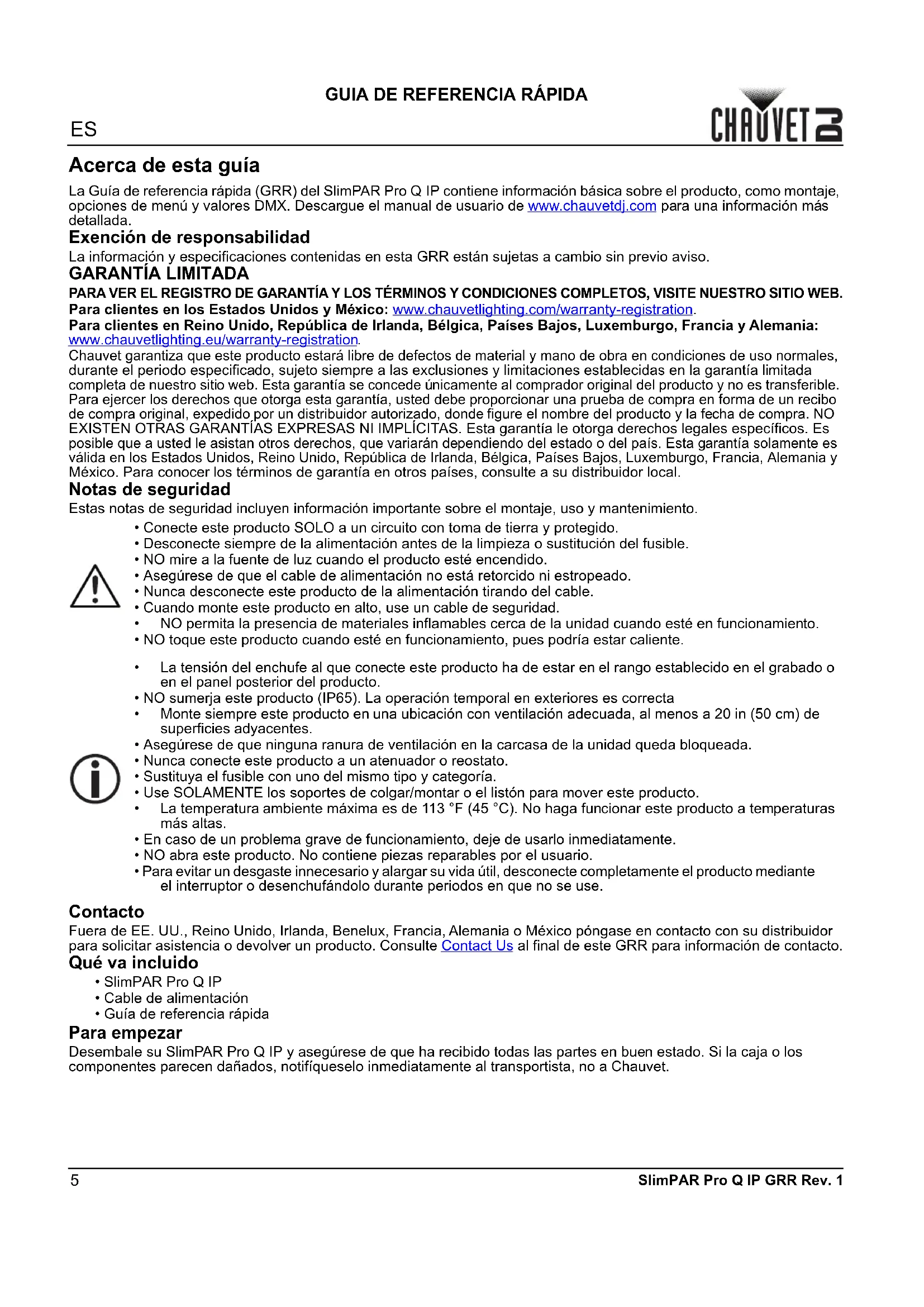

GUIA DE REFERENCIA RÁPIDA

SlimPAR Pro Q IP GRR Rev. 1 Acerca de esta guía La Guía de referencia rápida (GRR) del SlimPAR Pro Q IP contiene información básica sobre el producto, como montaje, opciones de menú y valores DMX. Descargue el manual de usuario de www.chauvetdj.com para una información más detallada. Exención de responsabilidad La información y especificaciones contenidas en esta GRR están sujetas a cambio sin previo aviso.

PARA VER EL REGISTRO DE GARANTÍA Y LOS TÉRMINOS Y CONDICIONES COMPLETOS, VISITE NUESTRO SITIO WEB. Para clientes en los Estados Unidos y México: www.chauvetlighting.com/warranty-registration. Para clientes en Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia y Alemania: www.chauvetlighting.eu/warranty-registration

Chauvet garantiza que este producto estará libre de defectos de material y mano de obra en condiciones de uso normales, durante el periodo especificado, sujeto siempre a las exclusiones y limitaciones establecidas en la garantía limitada completa de nuestro sitio web. Esta garantía se concede únicamente al comprador original del producto y no es transferible. Para ejercer los derechos que otorga esta garantía, usted debe proporcionar una prueba de compra en forma de un recibo de compra original, expedido por un distribuidor autorizado, donde figure el nombre del producto y la fecha de compra. NO EXISTEN OTRAS GARANTÍAS EXPRESAS NI IMPLÍCITAS. Esta garantía le otorga derechos legales específicos. Es posible que a usted le asistan otros derechos, que variarán dependiendo del estado o del país. Esta garantía solamente es válida en los Estados Unidos, Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia, Alemania y México. Para conocer los términos de garantía en otros países, consulte a su distribuidor local. Notas de seguridad Estas notas de seguridad incluyen información importante sobre el montaje, uso y mantenimiento. Contacto Fuera de EE. UU., Reino Unido, Irlanda, Benelux, Francia, Alemania o México póngase en contacto con su distribuidor para solicitar asistencia o devolver un producto. Consulte Contact Us al final de este GRR para información de contacto. Qué va incluido Para empezar Desembale su SlimPAR Pro Q IP y asegúrese de que ha recibido todas las partes en buen estado. Si la caja o los componentes parecen dañados, notifíqueselo inmediatamente al transportista, no a Chauvet.

• Conecte este producto SOLO a un circuito con toma de tierra y protegido.

• Desconecte siempre de la alimentación antes de la limpieza o sustitución del fusible.

• NO mire a la fuente de luz cuando el producto esté encendido.

• Asegúrese de que el cable de alimentación no está retorcido ni estropeado.

• Nunca desconecte este producto de la alimentación tirando del cable.

• Cuando monte este producto en alto, use un cable de seguridad.

• NO permita la presencia de materiales inflamables cerca de la unidad cuando esté en funcionamiento.

• NO toque este producto cuando esté en funcionamiento, pues podría estar caliente.

• La tensión del enchufe al que conecte este producto ha de estar en el rango establecido en el grabado o en el panel posterior del producto.

• NO sumerja este producto (IP65). La operación temporal en exteriores es correcta

• Monte siempre este producto en una ubicación con ventilación adecuada, al menos a 20 in (50 cm) de superficies adyacentes.

• Asegúrese de que ninguna ranura de ventilación en la carcasa de la unidad queda bloqueada.

• Nunca conecte este producto a un atenuador o reostato.

• Sustituya el fusible con uno del mismo tipo y categoría.

• Use SOLAMENTE los soportes de colgar/montar o el listón para mover este producto.

• La temperatura ambiente máxima es de 113 °F (45 °C). No haga funcionar este producto a temperaturas más altas.

• En caso de un problema grave de funcionamiento, deje de usarlo inmediatamente.

• NO abra este producto. No contiene piezas reparables por el usuario.

• Para evitar un desgaste innecesario y alargar su vida útil, desconecte completamente el producto mediante el interruptor o desenchufándolo durante periodos en que no se use.

• Cable de alimentación

• Guía de referencia rápidaES

GUIA DE REFERENCIA RÁPIDA

Corriente alterna Este producto tiene una fuente de alimentación con detección automática que puede funcionar con un rango de tensión de entrada de 100–240 VCA, 50/60 Hz. Alimentación en cadena Para ver el máximo número de SlimPAR Pro Q IP que se pueden alimentar en cadena a 120 V o a 240 V, consulte el Manual de usuario o la etiqueta del producto. Montaje Antes de montar este producto, lea las Notas de seguridad. Diagrama de montaje Descripción del panel de control Para evitar un desgaste innecesario y alargar su vida útil, desconecte completamente el producto mediante el interruptor o desenchufándolo durante periodos en que no se use. Botón Función <MENU> Sale del menú o función actual <UP> Navega hacia arriba por la lista de menú y aumenta el valor numérico cuando está en una función <DOWN> Navega hacia abajo por la lista de menú y disminuye el valor numérico cuando está en una función <ENTER> Habilita el menú actualmente en pantalla o configura el valor seleccionado actualmente dentro de la función seleccionada Abrazadera (como la CLP-15 de Chauvet) Soporte de montaje Mando de ajuste del soporte (x2) Cable de seguridad (como el CH-05 de Chauvet)7

GUIA DE REFERENCIA RÁPIDA

SlimPAR Pro Q IP GRR Rev. 1 Mapa de menú Consulte la página del producto SlimPAR Pro Q IP en www.chauvetdj.com para ver el último mapa de menú. Enlace DMX El SlimPAR Pro Q IP puede funcionar con un controlador DMX cuando se enlaza por conexiones serie DMX. Las instrucciones para conectar y configurar este producto para funcionamiento DMX están en el Manual de usuario. Si no está familiarizado con DMX, descargue el Manual DMX de www.chauvetdj.com

Dirección de inicio Para asegurarse acceso total a todos los canales en cada modo DMX, la dirección DMX más recomendable es 503. Conexión Maestro/Esclavo El SlimPAR Pro Q IP usa la conexión de datos DMX para su modo Maestro/Esclavo. Las instrucciones para conectar y configurar este producto para funcionamiento Maestro/Esclavo están en el Manual de usuario. Nivel Principal Niveles De Programmación Descripcion Modo de DMX 4Ch d 1-508 Configura la dirección inicial DMX 5Ch d 1-506 10Ch d 1-496 Colores estáticos C-- C 1–19 el chip cuádruple debe tener un mínimo de 15 colores Programas automáticos P-- P1 Programa de 4 colores (cambio) P2 Programa de 4 colores (pulso) P3 Programa de 19 colores (cambio) P4 Programa de 19 colores (fundido) Velocidad automática S-- S 1-100 Velocidad de programa para P 1–4 Atenuador diM oFF Atenuador de LED cuádruples para programas diM1 diM2 diM3 Colores estáticos personalizados u---- r 0-255 Colores estáticos personalizados Combina rojo, verde, azul, y ambar G 0-255 b 0-255 A 0-255 Modo de control SEt PASS

Restablecer a los valores predeterminados de fábrica YESES

GUIA DE REFERENCIA RÁPIDA

Programas Automático 000 005 Sin función

Programas automático 1, programa de 4 colores (cambio)

Programas automático 4, Programa de 19 colores (fundido)

Velocidad del programa 000 255 Velocidad, lenta a rápida

Modo de velocidad de atenuación

Ajuste de velocidad del atenuador desde la pantalla 052 101 Apagado 102 152 diM1 153 203 diM2 204 255 diM39
