MANUAL DE USUARIO Rogue R3X Wash Chauvet

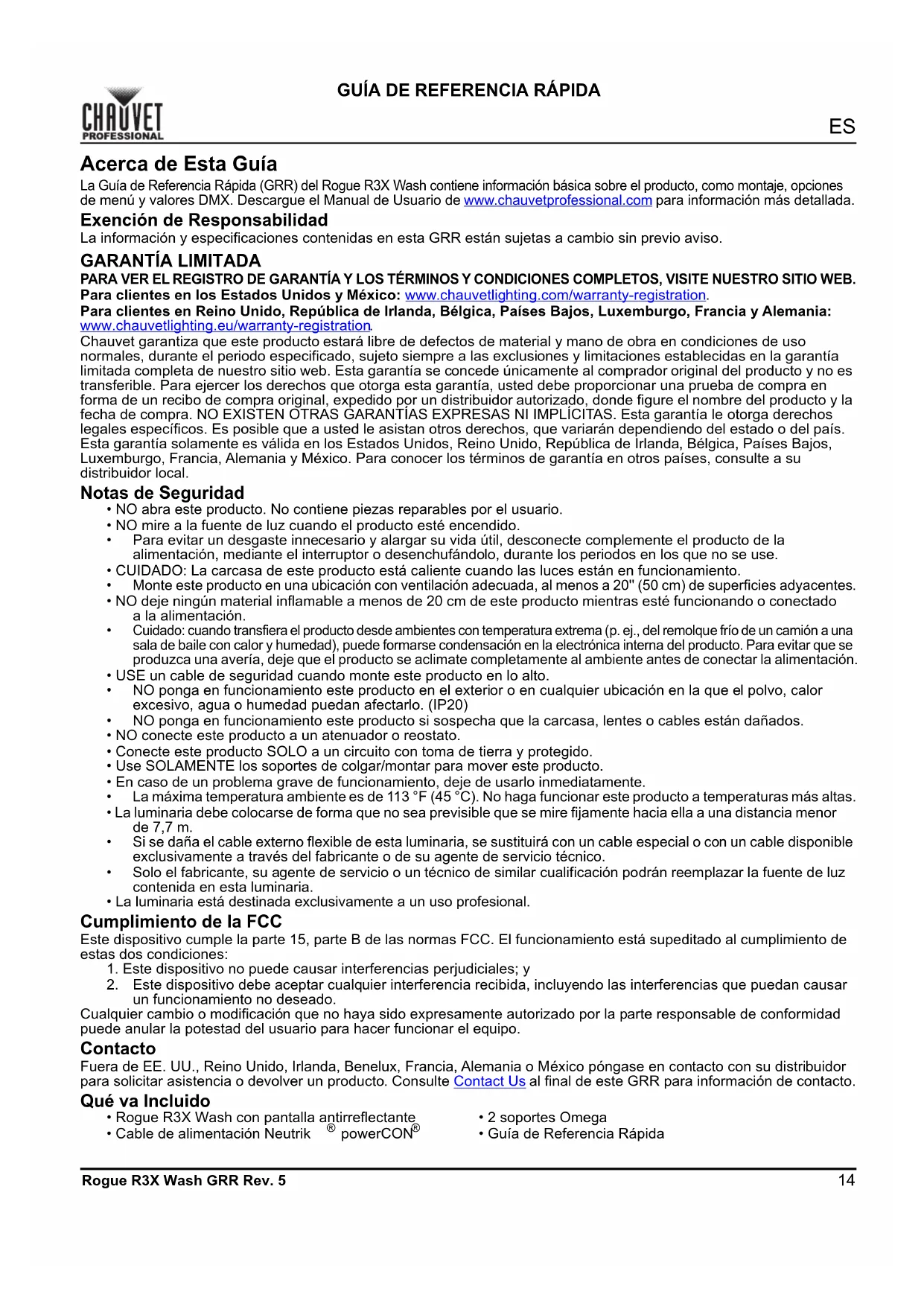

GUÍA DE REFERENCIA RÁPIDA

Acerca de Esta Guía La Guía de Referencia Rápida (GRR) del Rogue R3X Wash contiene información básica sobre el producto, como montaje, opciones de menú y valores DMX. Descargue el Manual de Usuario de www.chauvetprofessional.com para información más detallada. Exención de Responsabilidad La información y especificaciones contenidas en esta GRR están sujetas a cambio sin previo aviso.

PARA VER EL REGISTRO DE GARANTÍA Y LOS TÉRMINOS Y CONDICIONES COMPLETOS, VISITE NUESTRO SITIO WEB. Para clientes en los Estados Unidos y México: www.chauvetlighting.com/warranty-registration. Para clientes en Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia y Alemania: www.chauvetlighting.eu/warranty-registration

Chauvet garantiza que este producto estará libre de defectos de material y mano de obra en condiciones de uso normales, durante el periodo especificado, sujeto siempre a las exclusiones y limitaciones establecidas en la garantía limitada completa de nuestro sitio web. Esta garantía se concede únicamente al comprador original del producto y no es transferible. Para ejercer los derechos que otorga esta garantía, usted debe proporcionar una prueba de compra en forma de un recibo de compra original, expedido por un distribuidor autorizado, donde figure el nombre del producto y la fecha de compra. NO EXISTEN OTRAS GARANTÍAS EXPRESAS NI IMPLÍCITAS. Esta garantía le otorga derechos legales específicos. Es posible que a usted le asistan otros derechos, que variarán dependiendo del estado o del país. Esta garantía solamente es válida en los Estados Unidos, Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia, Alemania y México. Para conocer los términos de garantía en otros países, consulte a su distribuidor local. Notas de Seguridad

• NO abra este producto. No contiene piezas reparables por el usuario.

• NO mire a la fuente de luz cuando el producto esté encendido.

• Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.

• CUIDADO: La carcasa de este producto está caliente cuando las luces están en funcionamiento.

• Monte este producto en una ubicación con ventilación adecuada, al menos a 20'' (50 cm) de superficies adyacentes.

• NO deje ningún material inflamable a menos de 20 cm de este producto mientras esté funcionando o conectado a la alimentación.

Cuidado: cuando transfiera el producto desde ambientes con temperatura extrema (p. ej., del remolque frío de un camión a una sala de baile con calor y humedad), puede formarse condensación en la electrónica interna del producto. Para evitar que se produzca una avería, deje que el producto se aclimate completamente al ambiente antes de conectar la alimentación.

• USE un cable de seguridad cuando monte este producto en lo alto.

• NO ponga en funcionamiento este producto en el exterior o en cualquier ubicación en la que el polvo, calor excesivo, agua o humedad puedan afectarlo. (IP20)

• NO ponga en funcionamiento este producto si sospecha que la carcasa, lentes o cables están dañados.

• NO conecte este producto a un atenuador o reostato.

• Conecte este producto SOLO a un circuito con toma de tierra y protegido.

• Use SOLAMENTE los soportes de colgar/montar para mover este producto.

• En caso de un problema grave de funcionamiento, deje de usarlo inmediatamente.

• La máxima temperatura ambiente es de 113 °F (45 °C). No haga funcionar este producto a temperaturas más altas.

• La luminaria debe colocarse de forma que no sea previsible que se mire fijamente hacia ella a una distancia menor de 7,7 m.

• Si se daña el cable externo flexible de esta luminaria, se sustituirá con un cable especial o con un cable disponible exclusivamente a través del fabricante o de su agente de servicio técnico.

• Solo el fabricante, su agente de servicio o un técnico de similar cualificación podrán reemplazar la fuente de luz contenida en esta luminaria.

• La luminaria está destinada exclusivamente a un uso profesional. Cumplimiento de la FCC Este dispositivo cumple la parte 15, parte B de las normas FCC. El funcionamiento está supeditado al cumplimiento de estas dos condiciones:

1. Este dispositivo no puede causar interferencias perjudiciales; y

2. Este dispositivo debe aceptar cualquier interferencia recibida, incluyendo las interferencias que puedan causar

un funcionamiento no deseado. Cualquier cambio o modificación que no haya sido expresamente autorizado por la parte responsable de conformidad puede anular la potestad del usuario para hacer funcionar el equipo. Contacto Fuera de EE. UU., Reino Unido, Irlanda, Benelux, Francia, Alemania o México póngase en contacto con su distribuidor para solicitar asistencia o devolver un producto. Consulte Contact Us al final de este GRR para información de contacto. Qué va Incluido

• Rogue R3X Wash con pantalla antirreflectante

• Cable de alimentación Neutrik

• Guía de Referencia Rápida15

GUÍA DE REFERENCIA RÁPIDA

Rogue R3X Wash GRR Rev. 5 Corriente Alterna Este producto tiene una fuente de alimentación con detección automática que.uede funcionar con un rango de tensión de entrada de100 a 240 VCA, 50/60 Hz. Alimentación en Cadena Es posible enlazar hasta 0 productos Rogue R3X Wash a 100 V, 2 productos a 120 V, 3 productos a 208 V, 4 productos a 230 V o 4 productos a 240 V. Nunca exceda este número. Los cables de alimentación en cadena se pueden adquirir por separado. Enchufe CA Sustitución del Fusible

1. Desconecte este producto de la alimentación.

2. Utilizando un destornillador plano, desatornille la tapa del portafusibles de la carcasa.

3. Quite el fusible fundido del portafusibles y sustitúyalo con uno nuevo del mismo tipo y categoría.

4. Vuelva a atornillar la tapa del portafusibles en su sitio y conecte de nuevo la alimentación.

Enlace DMX El Rogue R3X Wash funcionará con un controlador DMX usando una conexión serie DMX de 5 o 3 pines. Hay un Manual DMX disponible en www.chauvetprofessional.com. Conexión DMX El Rogue R3X Wash usa una conexión de datos DMX normal para sus personalidades: 21CH, 62CH, 71CH, y 107CH. Vea el Manual de Usuario para conectar y configurar para funcionamiento DMX. RDM (gestión remota del dispositivo) Remote Device Management (gestión remota del dispositivo) o RDM, es un estándar que permite a los dispositivos con capacidad DMX una comunicación bidireccional por un cableado DMX existente. El Rogue R3X Wash admite protocolo RDM, que posibilita información para supervisar cambiar las opciones del mapa de menú. Descargue el manual de usuario de www.chauvetprofessional.com para una información más detallada. Conexión Cable (EE.UU.) Cable (Europa) Color del tornillo CA Cargado Negro Marrón Amarillo/Latón CA Neutro Blanco Azul Plata CA Tierra Verde/Amarillo Verde/Amarillo Verde Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use. !ES

GUÍA DE REFERENCIA RÁPIDA

Montaje Antes de montar este producto, lea las Notas de Seguridad. Utilice al menos un punto de montaje por producto. Asegúrese de que las abrazaderas de montaje son capaces de soportar el peso del producto. Para nuestra línea Chauvet de abrazaderas de montaje, visite http://trusst.com/productcategory/truss-clamps/

Diagrama de Montaje del Producto Descripción del Panel de Control Cuando use una abrazadera de montaje, asegúrese de usar una abrazadera con tornillo prisionero para evitar que se afloje accidentalmente. Botón Función <MENU> Sale del menú o función actual <ENTER> Habilita el menú actualmente en pantalla o configura el valor seleccionado actualmente dentro de la función seleccionada <UP> Navega hacia arriba por la lista de menú y aumenta el valor numérico cuando está en una función <DOWN> Navega hacia abajo por la lista de menú y disminuye el valor numérico cuando está en una función Montaje en Altura Montaje en el Suelo Abrazadera de Montaje Cable de Seguridad !17

GUÍA DE REFERENCIA RÁPIDA

Rogue R3X Wash GRR Rev. 5 Mapa de Menú Consulte la página del producto Rogue R3X Wash en www.chauvetprofessional.com para ver el último mapa de menu. Nivel Principal Niveles de Programación Descripción Address 001-512 Configura la dirección inicial DMX Running Mode DMX

Selecciona la personalidad DMX

Auto Test Inicia la secuencia de prueba del dispositivo Manual Test Pan 000-255 Permite control manual de toda la configuración desde el panel de control Tilt P/T Speed Red Green Blue White CTC Color Pattern LED Macro LED Ma. Speed LED Ma. Fade Background Background Dim. Dimmer Shutter Zoom Setup Pan Reverse OFF Invierte el funcionamiento del desplazamiento lateral

Funcionamiento de desplazamiento lateral normal Tilt Reverse OFF Invierte el funcionamiento de la inclinación ON Funcionamiento inclinación normal Zoom Reverse OFF Invierte el funcionamiento de la zoom ON Funcionamiento zoom normal Pan Angle

Selecciona el rango de desplazamiento lateral de 540°

Selecciona el rango de desplazamiento lateral de 360°

Selecciona el rango de desplazamiento lateral de 180° Tilt Angle

Selecciona el rango de inclinación de 230°

Selecciona el rango de inclinación de 180° 90 Selecciona el rango de inclinación de 90° XY Mode Fast Establece la velocidad de la cacerola / inclinación SlowES

GUÍA DE REFERENCIA RÁPIDA

Setup (cont.) Fans Auto Selecciona el modo de funcionamiento de ventilador. ECO Full Display OFF Determina cuánto tiempo permanecerá encendida la luz de la pantalla después de haber pulsado el último botón de comando.

Screen Rev OFF Vista normal de la pantalla de control ON Gira la pantalla de control 180° C Mixing Mode RGBW Mezcla de color aditivo (0–100%) CMY Mezcla de color sustractivo (100%–0) Dimmer Curve Linear Atenuador lineal Square Atenuador con curva cuadrática I Squa Atenuador con curva cuadrática inversa Scurve Atenuador con curva S Dimmer Speed Smooth Curvas de atenuador lenta (Smooth) o rápida (Fast) Fast PWM Option 600Hz Selecciona la frecuencia de emisión PWM 1200Hz 2000Hz 4000Hz 6000Hz 15000Hz Color calibration

Máx. emisión cuando los canales DMX RGBW están a plena potencia OFF Temperatura de color calibrada en fábrica cuando los canales DMX RGBW están a plena potencia Custom RED 100-255 Temperatura de color calibrada manualmente cuando los canales DMX RGBW están a plena potencia GREEN BLUE White Mode On Calibra blanco a 7500K Off Utiliza valores de salida máximos Custom RED Establece el valor máximo de LED rojo GREEN Establece el valor máximo de LED verde BLUE Establece el valor máximo de LED azul WHITE Establece el valor máximo de LED blanco Reset Function Pan/Tilt Yes Reinicia las funciones de desplazamiento lateral/inclinación a la posición de inicio

Zoom Yes Reinicia todas las funciones de zoom a la posición de inicio

All Yes Reinicia todas las funciones a la posición de inicio

Factory Set Yes Devuelve el producto a su configuración de fábrica original

Sys Info Ver Muestra en pantalla la versión de software Running Mode Muestra el modo de ejecución actual DMX Address Muestra la dirección DMX actual Temperature Muestra la temperatura del producto en Celsius Fixture Time Muestra el tiempo de funcionamiento total del producto UID Muestra actual UID # Nivel Principal Niveles de Programación Descripción19

GUÍA DE REFERENCIA RÁPIDA

Rogue R3X Wash GRR Rev. 5 Rogue R3X Wash Zonas para control DMX Valores DMX 107CH Función Valor Porcentaje/Configuración 1 Desplazamiento Lateral 000 255 0–100% 2 Desplazamiento Lateral Fino 000 255 Nítido control (16-bit) 3 Inclinación 000 255 0–100% 4 Inclinación Fina 000 255 Nítido control (16-bit)

Velocidad Desplazamiento Lateral/Inclinación 000 255 0–100% 6 Atenuador 000 255 0–100% 7 Atenuador Fino 000 255 Nítido control (16-bit) 8 Obturador 000 019 Cerrado 020 024 Abierto 025 064 Estroboscopio 1 - Lento a rápido 065 069 Abierto 070 084 Estroboscopio 2 - Encendido rápido/apagado gradual 085 089 Abierto 090 104 Estroboscopio 3 - Apagado gradual/encendido rápido 105 109 Abierto 110 124 Estroboscopio 4 - Aleatorio 125 129 Abierto

Encendido rápido aleatorio/apagado gradual 145 149 Abierto 150 164 Estroboscopio

Encendido lento aleatorio/apagado rápido 165 169 Abierto 170 184 Estroboscopio 7 - Pulso, rápido a lento 185 189 Abierto 190 204 Estroboscopio 8 - Pulso aleatorio, rápido a lento 205 209 Abierto 210 224 Estroboscopio 9 - Fade on/off, rápido a lento 225 229 Abierto 230 244 Estroboscopio 10 - Pulso, rápido a lento 245 255 Abierto 9CTC 000 Sin función 245 255 10,000K a 2800K

GUÍA DE REFERENCIA RÁPIDA

GUÍA DE REFERENCIA RÁPIDA

Rogue R3X Wash GRR Rev. 5 25 Fondo blanco nítido 000 255 Nítido control (16-bit) 26 Zoom 000 255 Estrecho a ancho 27 Control (mantener 5 segundos) 000 009 Sin función 010 014 Blackout durante desplazamiento lateral/inclinación 015 019 Sin función 020 024 La mezcla de color RGBW 025 029 La mezcla de color CMY 030 049 Sin función 050 054 Reiniciar inclinación 055 059 Reiniciar desplazamiento lateral 060 064 Reinicio del zoom 065 069 Sin función 070 074 Reiniciar todo 075 079 Sin función 080 084 Invertir movimiento lateral/inclinación 085 089 Invertir movimiento lateral 090 094 Invertir movimiento inclinación 095 099 Desactivar inversión del movimiento lateral 100 104 Desactivar inversión del movimiento inclinación 105 109 Desactivar inversión del movimiento lateral/inclinación 110 119 Sin función 120 124 Ventilador de economía 125 129 Ventilador al máximo

GUÍA DE REFERENCIA RÁPIDA

GUÍA DE REFERENCIA RÁPIDA

Rogue R3X Wash GRR Rev. 5 21CH 62CH 71CH Función Valor Porcentaje/Configuración 1 1 1 Desplazamiento lateral 000 255 0–100%

Velocidad desplazamiento lateral/inclinación 000 255 0–100% 6 6 6 Atenuador 000 255 0–100% – 7 7 Atenuador fino 000 255 Nítido control (16-bit) 788Obturador 000 019 Cerrado 020 024 Abierto 025 064 Estroboscopio 1 - Lento a rápido 065 069 Abierto 070 084 Estroboscopio 2 - Encendido rápido/apagado gradual 085 089 Abierto 090 104 Estroboscopio 3 - Apagado gradual/encendido rápido 105 109 Abierto 110 124 Estroboscopio 4 - Aleatorio 125 129 Abierto

Encendido rápido aleatorio/apagado gradual 145 149 Abierto

Encendido lento aleatorio/apagado rápido 165 169 Abierto 170 184 Estroboscopio 7 - Pulso, rápido a lento 185 189 Abierto 190 204 Estroboscopio 8 - Pulso aleatorio, rápido a lento 205 209 Abierto 210 224 Estroboscopio 9 - Fade on/off, rápido a lento 225 229 Abierto 230 244 Estroboscopio 10 - Pulso, rápido a lento 245 255 Abierto 899CTC 000 Sin función 245 255 10000K a 2800KES

GUÍA DE REFERENCIA RÁPIDA

Desplazamiento de color en sentido horario, rápido a lento

Velocidad LED incorporado 000 127 Giro en sentido horario, rápido a lento 000 Parada 129 255 Giro en sentido antihorario, lento a rápido

Desplazamiento de color en sentido horario, rápido a lento

GUÍA DE REFERENCIA RÁPIDA

Control (mantener 5 segundos) 000 009 Sin función 010 014 Blackout durante desplazamiento lateral/inclinación 015 019 Sin función 020 024 La mezcla de color RGBW 025 029 La mezcla de color CMY 030 049 Sin función 050 054 Reiniciar inclinación 055 059 Reiniciar desplazamiento lateral 060 064 Reinicio del zoom 065 069 Sin función 070 074 Reiniciar todo 075 079 Sin función 080 084 Invertir movimiento lateral/inclinación 085 089 Invertir movimiento lateral 090 094 Invertir movimiento inclinación 095 099 Desactivar inversión del movimiento lateral 100 104 Desactivar inversión del movimiento inclinación 105 109 Desactivar inversión del movimiento lateral/inclinación 110 119 Sin función 120 124 Ventilador de economía 125 129 Ventilador al máximo 130 134 Ventilador automático
