BEDIENUNGSANLEITUNG Rogue R3X Wash Chauvet

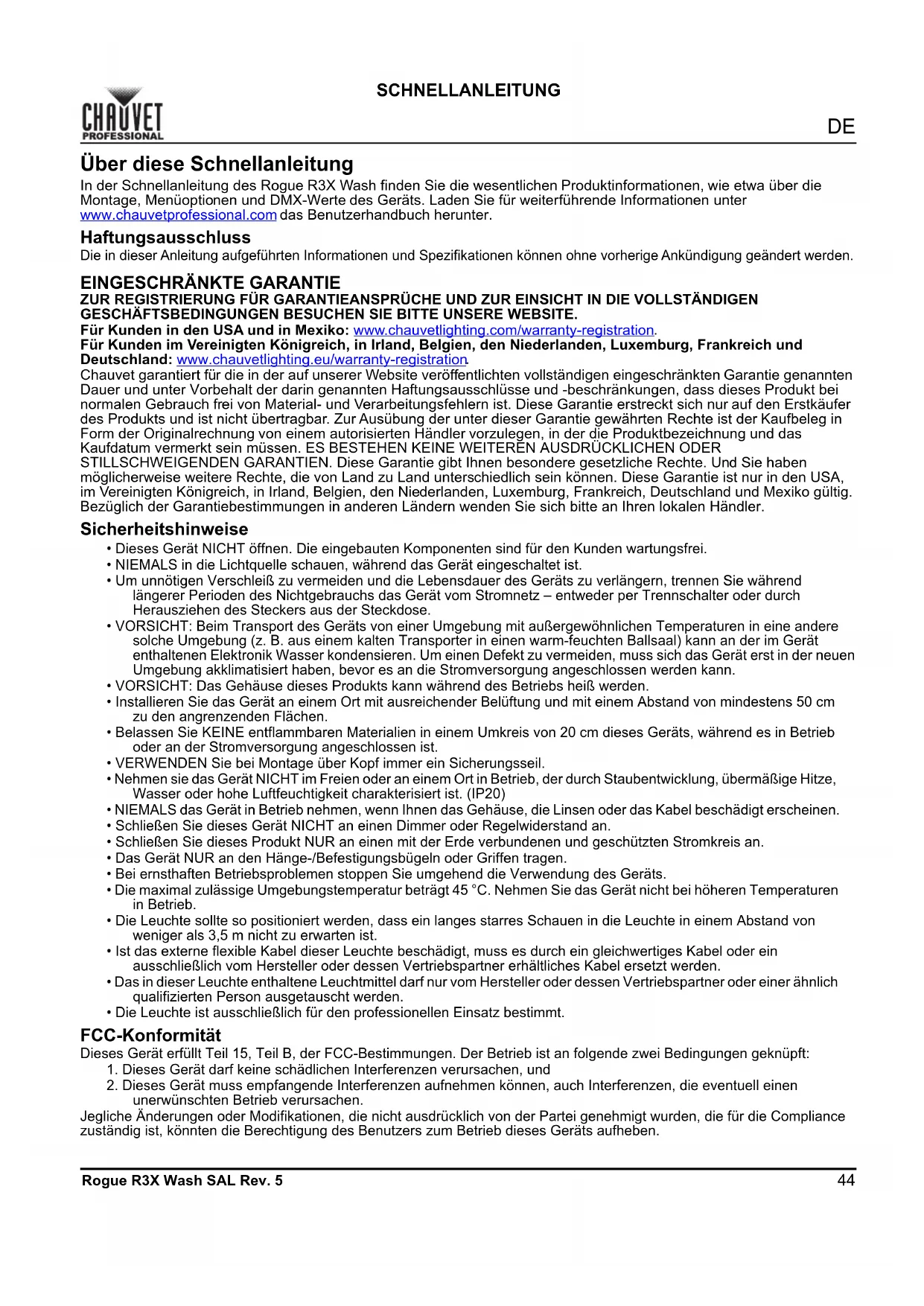

Rogue R3X Wash SAL Rev. 5 SCHNELLANLEITUNG Über diese Schnellanleitung In der Schnellanleitung des Rogue R3X Wash finden Sie die wesentlichen Produktinformationen, wie etwa über die Montage, Menüoptionen und DMX-Werte des Geräts. Laden Sie für weiterführende Informationen unter www.chauvetprofessional.com das Benutzerhandbuch herunter. Haftungsausschluss Die in dieser Anleitung aufgeführten Informationen und Spezifikationen können ohne vorherige Ankündigung geändert werden.

EINGESCHRÄNKTE GARANTIE

ZUR REGISTRIERUNG FÜR GARANTIEANSPRÜCHE UND ZUR EINSICHT IN DIE VOLLSTÄNDIGEN GESCHÄFTSBEDINGUNGEN BESUCHEN SIE BITTE UNSERE WEBSITE. Für Kunden in den USA und in Mexiko: www.chauvetlighting.com/warranty-registration

Für Kunden im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich und Deutschland: www.chauvetlighting.eu/warranty-registration

Chauvet garantiert für die in der auf unserer Website veröffentlichten vollständigen eingeschränkten Garantie genannten Dauer und unter Vorbehalt der darin genannten Haftungsausschlüsse und -beschränkungen, dass dieses Produkt bei normalen Gebrauch frei von Material- und Verarbeitungsfehlern ist. Diese Garantie erstreckt sich nur auf den Erstkäufer des Produkts und ist nicht übertragbar. Zur Ausübung der unter dieser Garantie gewährten Rechte ist der Kaufbeleg in Form der Originalrechnung von einem autorisierten Händler vorzulegen, in der die Produktbezeichnung und das Kaufdatum vermerkt sein müssen. ES BESTEHEN KEINE WEITEREN AUSDRÜCKLICHEN ODER STILLSCHWEIGENDEN GARANTIEN. Diese Garantie gibt Ihnen besondere gesetzliche Rechte. Und Sie haben möglicherweise weitere Rechte, die von Land zu Land unterschiedlich sein können. Diese Garantie ist nur in den USA, im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich, Deutschland und Mexiko gültig. Bezüglich der Garantiebestimmungen in anderen Ländern wenden Sie sich bitte an Ihren lokalen Händler. Sicherheitshinweise

• Dieses Gerät NICHT öffnen. Die eingebauten Komponenten sind für den Kunden wartungsfrei.

• NIEMALS in die Lichtquelle schauen, während das Gerät eingeschaltet ist.

• Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

• VORSICHT: Beim Transport des Geräts von einer Umgebung mit außergewöhnlichen Temperaturen in eine andere solche Umgebung (z. B. aus einem kalten Transporter in einen warm-feuchten Ballsaal) kann an der im Gerät enthaltenen Elektronik Wasser kondensieren. Um einen Defekt zu vermeiden, muss sich das Gerät erst in der neuen Umgebung akklimatisiert haben, bevor es an die Stromversorgung angeschlossen werden kann.

• VORSICHT: Das Gehäuse dieses Produkts kann während des Betriebs heiß werden.

• Installieren Sie das Gerät an einem Ort mit ausreichender Belüftung und mit einem Abstand von mindestens 50 cm zu den angrenzenden Flächen.

• Belassen Sie KEINE entflammbaren Materialien in einem Umkreis von 20 cm dieses Geräts, während es in Betrieb oder an der Stromversorgung angeschlossen ist.

• VERWENDEN Sie bei Montage über Kopf immer ein Sicherungsseil.

• Nehmen sie das Gerät NICHT im Freien oder an einem Ort in Betrieb, der durch Staubentwicklung, übermäßige Hitze, Wasser oder hohe Luftfeuchtigkeit charakterisiert ist. (IP20)

• NIEMALS das Gerät in Betrieb nehmen, wenn Ihnen das Gehäuse, die Linsen oder das Kabel beschädigt erscheinen.

• Schließen Sie dieses Gerät NICHT an einen Dimmer oder Regelwiderstand an.

• Schließen Sie dieses Produkt NUR an einen mit der Erde verbundenen und geschützten Stromkreis an.

• Das Gerät NUR an den Hänge-/Befestigungsbügeln oder Griffen tragen.

• Bei ernsthaften Betriebsproblemen stoppen Sie umgehend die Verwendung des Geräts.

• Die maximal zulässige Umgebungstemperatur beträgt 45 °C. Nehmen Sie das Gerät nicht bei höheren Temperaturen in Betrieb.

• Die Leuchte sollte so positioniert werden, dass ein langes starres Schauen in die Leuchte in einem Abstand von weniger als 3,5 m nicht zu erwarten ist.

• Ist das externe flexible Kabel dieser Leuchte beschädigt, muss es durch ein gleichwertiges Kabel oder ein ausschließlich vom Hersteller oder dessen Vertriebspartner erhältliches Kabel ersetzt werden.

• Das in dieser Leuchte enthaltene Leuchtmittel darf nur vom Hersteller oder dessen Vertriebspartner oder einer ähnlich qualifizierten Person ausgetauscht werden.

• Die Leuchte ist ausschließlich für den professionellen Einsatz bestimmt. FCC-Konformität Dieses Gerät erfüllt Teil 15, Teil B, der FCC-Bestimmungen. Der Betrieb ist an folgende zwei Bedingungen geknüpft:

1. Dieses Gerät darf keine schädlichen Interferenzen verursachen, und

2. Dieses Gerät muss empfangende Interferenzen aufnehmen können, auch Interferenzen, die eventuell einen

unerwünschten Betrieb verursachen. Jegliche Änderungen oder Modifikationen, die nicht ausdrücklich von der Partei genehmigt wurden, die für die Compliance zuständig ist, könnten die Berechtigung des Benutzers zum Betrieb dieses Geräts aufheben.45

SCHNELLANLEITUNG Rogue R3X Wash SAL Rev. 5 Kontakt Kunden außerhalb der USA, GB, Irland, Benelux, Frankreich, Deutschland oder Mexiko wenden sich an ihren Lieferanten, um den Kundensupport in Anspruch zu nehmen oder ein Produkt zurückzuschicken. Kontaktinformationen finden Sie im Contact Us am Ende dieses QRG. Packungsinhalt Wechselstrom Dieses Gerät verfügt über ein Vorschaltgerät, das automatisch die anliegende Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird, und kann mit einer Eingangsspannung von 100~240 V AC, 50/60 Hz arbeiten. Serienschaltung der Geräte Bis zu 0 Rogue R3X Wash-Produkte mit 100 V, 2 Produkte mit 120 V, 3 Produkte mit 208 V, 4 Produkte mit 230 V oder 4 Produkte mit 240 V verbinden. Überschreiten Sie niemals diese Anzahl. Power-Link-Kabel können separat erworben werden. Wechselstromstecker Auswechseln der Sicherung

1. Trennen Sie das Gerät vom Stromnetz.

2. Mit einem Flachkopfschraubendreher lösen Sie die Abdeckung des Sicherungshalters vom Gehäuse.

3. Entfernen Sie die durchgebrannte Sicherung, und ersetzen Sie diese durch eine Sicherung des gleichen Typs

und mit den gleichen Werten.

4. Schrauben Sie die Abdeckung der Sicherung wieder ein, und schließen Sie das Gerät wieder an das Stromnetz

an. DMX-Verbindung Der Rogue R3X Wash kann mit einem DMX-Controller betrieben werden, wenn eine 3- oder 5-polige DMX- Serienschaltung zum Einsatz kommt. Sie können sich eine Einführung in DMX unter www.chauvetprofessional.com herunterladen. DMX-Anschluss Der Rogue R3X Wash nutzt zur seiner Kontrollpersönlichkeiten: 21CH, 62CH, 71CH, und 107CH eine 3- oder 5-polige DMX-Datenverbindung. Informationen zum Anschließen und Konfigurieren des Geräts für einen DMX-Betrieb finden Sie in der Bedienungsanleitung. RDM (Remote Device Management) Remote Device Management bzw. RDM ist ein Standard, mit dem DMX-aktivierte Geräte bidirektional entlang bestehender DMX-Kabel kommunizieren können. Lesen Sie die Bedienungsanleitung des DMX-Controllers oder wenden Sie sich an den Hersteller, da nicht alle DMX-Controller über diese Funktion verfügt. Der Rogue R3X Wash unterstützt das RDM-Protokoll, das ein Feedback zur Vornahme von Änderungen der Menüoptionen erlaubt. Laden Sie für weiterführende Informationen unter www.chauvetprofessional.com das Benutzerhandbuch herunter.

• Rogue R3X Wash mit Blendschutz

• Schnellanleitung Anschluss Draht (USA) Draht (Europa) Schraubenfarbe Stromführender AC-Leiter Schwarz Braun Gelb/Messingfarben AC-Neutralleiter Weiß Blau Silber AC-Erdungsleiter Grün/Gelb Grün/Gelb Grün Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose. !DE

Rogue R3X Wash SAL Rev. 5 SCHNELLANLEITUNG Montage Lesen Sie vor der Montage dieses Geräts die Sicherheitshinweise durch. Mindestens ein Befestigungspunkt pro Gerät verwenden. Stellen Sie sicher, dass die Befestigungsklemmen dafür ausgelegt sind, das Produktgewicht tragen zu können. Informationen zu unserer CHAUVET-Produktlinie für Befestigungsklemmen finden Sie unter http://trusst.com/productcategory/ truss-clamps/. Montageansicht Beschreibung des Bedienfeldes Taste Funktion <MENU> Damit verlassen Sie das aktuelle Menü oder die Funktion <ENTER> Damit wird das aktuell angezeigte Menü aktiviert oder der aktuell ausgewählte Wert einer Funktion eingestellt <UP> Damit navigieren Sie sich durch die Menüpunkte nach oben und erhöhen den numerischen Wert der entsprechenden Funktion <DOWN> Damit navigieren Sie sich durch die Menüpunkte nach unten und verringern den numerischen Wert der entsprechenden Funktion Befestigungsschelle Sicherheitskabe Montage über Kopf Oberflächenmontage47

SCHNELLANLEITUNG Rogue R3X Wash SAL Rev. 5 Menüstruktur Die neues te Menükarte finden Sie auf der Rogue R3X Wash-produktseite unter www.chauvetprofessional.com Hauptebene Programmierebenen Beschreibung Address 001-512 Stellt die Startadresse ein Running Mode DMX

Wählt die DMX-Persönlichkeit aus

Auto Test Automatischer Test aller Funktionen Manual Test Pan 000-255 Manuelle Steuerung und Test aller Einstellungen vom Bedienfeld aus Tilt P/T Speed Red Green Blue White CTC Color Pattern LED Macro LED Ma. Speed LED Ma. Fade Background Background Dim. Dimmer Shutter Zoom Setup Pan Reverse OFF Schwenk Normal ON Umgekehrte Schwenkung Tilt Reverse OFF Neigung Normal ON Umgekehrte Neigung Zoom Reverse OFF Zoomen Normal ON Umgekehrte Zoomen Pan Angle 540 Schwenkungsbereich 540° 360 Schwenkungsbereich 360° 180 Schwenkungsbereich 180° Tilt Angle 230 Neigungsbereich 230° 180 Neigungsbereich 180° 90 Neigungsbereich 90° XY Mode Fast Stellt die Schwenk- / Neigegeschwindigkeit ein Slow Fans Auto Lüfterdrehzahl gemäß Gerätetemperatur ECO Lautloser Modus Full Lüfterdrehzahl auf volle Drehzahl Display OFF Anzeige schaltet aus ON Anzeige bleibt an Screen Rev OFF Normale Anzeige ON Umgekehrte AnzeigeDE

Rogue R3X Wash SAL Rev. 5 SCHNELLANLEITUNG Setup (cont.) C Mixing Mode RGBW Produkt mischt Farbe mit der RGBW- Methode CMY Produkt mischt Farbe mit der CMY- Methode Dimmer Curve Linear Stellt die Dimmungskurve ein Square I Squa Scurve Dimmer Speed Smooth Glatter Dimmergeschwindigkeit Fast Schneller Dimmergeschwindigkeit PWM Option 600Hz Stellt die PWM-Frequenz ein 1200Hz 2000Hz 4000Hz 6000Hz 15000Hz Color calibration

Verwendet die werksseitig voreingestellte Standardeinstellung “Weiß” OFF Verwendet den maximalen Ausgabewert Custom RED 100-255 Stellt den maximalen Wert der roten LED ein GREEN Stellt den maximalen Wert der grünen LED ein BLUE Stellt den maximalen Wert der blauen LED ein White Mode On Kalibriert Weiß auf 7500K Off Verwendet maximale Ausgabewerte Custom RED Stellt den maximalen Wert der roten LED ein GREEN Stellt den maximalen Wert der grünen LED ein BLUE Stellt den maximalen Wert der blauen LED ein WHITE Stellt den maximalen Wert der weißen LED ein Reset Function Pan/Tilt Yes Setzt einzelne oder alle Funktionen ab Start zurück

Factory Reset Yes Setzt auf die standardmäßigen Werkseinstellungen zurück

Sys Info Ver Zeigt die Firmware-Version an Running Mode Zeigt den aktuellen Betriebsmodus an DMX Address Zeigt die aktuelle DMX-Startadresse an Temperature Zeigt die aktuelle Temperatur in °C an Fixture Time Zeigt an, wie lange das Gerät eingeschaltet gewesen ist UID Zeigt die Produkt-UID an Hauptebene Programmierebenen Beschreibung49

SCHNELLANLEITUNG Rogue R3X Wash SAL Rev. 5 Rogue R3X Wash Zonen für die DMX-Steuerung DMX Werte 107CH Funktion Wert Prozent/Einstellungen 1 Schwenkung 000 255 0–100% 2 Feinschwenkung 000 255 Feinkontrolle (16-Bit) 3 Neigung 000 255 0–100% 4 Feinneigung 000 255 Feinkontrolle (16-Bit) 5 S/N Geschwindigkeit 000 255 Schwenkung/Neigung Geschwindigkeit, schnell bis langsam 6 Dimmer 000 255 0–100% 7 Feine Dimmer 000 255 Feinkontrolle (16-Bit) 8 Stroboskop 000 019 Aus 020 024 Ein 025 064 Strobe 1 mit abnehmender Geschwindigkeit 065 069 Ein

Strobe 2 (schnell ein, langsam aus) mit abnehmender Geschwindigkeit 085 089 Ein

Strobe 3 (langsam ein, schnell aus) mit abnehmender Geschwindigkeit 105 109 Ein 110 124 Strobe 4 (zufälliger Strobe) mit abnehmender Geschwindigkeit 125 129 Ein

Strobe 5 (zufällig, schnell ein, langsam aus) mit abnehmender Geschwindigkeit 145 149 Ein

Strobe 6 (zufällig, langsam ein, schnell aus) mit abnehmender Geschwindigkeit 165 169 Ein 170 184 Strobe 7 (Puls Strobe) mit abnehmender Geschwindigkeit 185 189 Ein

Strobe 8 (Zufallsimpuls-Strobe) mit abnehmender Geschwindigkeit 205 209 Ein

Strobe 9 (Ein- oder Ausblenden) mit abnehmender Geschwindigkeit 225 229 Ein

Strobe 10 (Puls Strobe) mit abnehmender Geschwindigkeit 245 255 Ein 9CTC 000 Keine Funktion 245 255 10,000K bis 2800K

Rogue R3X Wash SAL Rev. 5 SCHNELLANLEITUNG 10 Farb 000 Keine Funktion 001 002 2700K R:156 G: 118 B: 0 W: 63 003 004 3200K R:156 G: 141 B: 5 W: 89 005 006 4200K R:156 G: 141 B: 14 W: 255 007 008 5600K R:156 G: 207 B: 54 W: 255 009 010 8000K R:130 G: 255 B: 96 W: 255 011 Blau R: 0 G: 0 B: 255 W: 0 012 048 R: 0 G: + B: 255 W: 0 049 Cyan R: 0 G: 255 B: 255 W: 0 050 086 R: 0 G: 255 B: - W: 0 087 Grün R: 0 G: 255 B: 0 W: 0 088 124 R: + G: 255 B: 0 W: 0 125 Gelb R: 255 G: 255 B: 0 W: 0 126 162 R: 255 G: - B: 0 W: 0 163 Rot R: 255 G: 0 B: 0 W: 0 164 200 R: 255 G: 0 B: + W: 0 201 Magenta R: 255 G: 0 B: 255 W: 0 202 238 R: - G: 0 B: 255 W: 0 239 Blau R: 0 G: 0 B: 255 W: 0 240 247 Regenbogenfarben kreiseln, schnell bis langsam 248 255 Augenblicklich Farbänderung, schnell bis langsam 11 Gobo 000 255 siehe Gobo-Werte 12 LED Eingebaut 000 255 siehe LED Eingebaut 13 LED Built-in Speed 000 127 Im Uhrzeigersinn, schnell bis langsam 128 Halt 129 255 Gegen den Uhrzeigersinn, langsam bis schnell 14 LED Built-in Delay 000 255 Schnell bis langsam 10 Hintergrundfarbmakros 000 Keine Funktion 001 002 2700K R:156 G: 118 B: 0 W: 63 003 004 3200K R:156 G: 141 B: 5 W: 89 005 006 4200K R:156 G: 141 B: 14 W: 255 007 008 5600K R:156 G: 207 B: 54 W: 255 009 010 8000K R:130 G: 255 B: 96 W: 255 011 Blau R: 0 G: 0 B: 255 W: 0 012 048 R: 0 G: + B: 255 W: 0 049 Cyan R: 0 G: 255 B: 255 W: 0 050 086 R: 0 G: 255 B: - W: 0 087 Grün R: 0 G: 255 B: 0 W: 0 088 124 R: + G: 255 B: 0 W: 0 125 Gelb R: 255 G: 255 B: 0 W: 0 126 162 R: 255 G: - B: 0 W: 0 163 Rot R: 255 G: 0 B: 0 W: 0 164 200 R: 255 G: 0 B: + W: 0 201 Magenta R: 255 G: 0 B: 255 W: 0 202 238 R: - G: 0 B: 255 W: 0 239 Blau R: 0 G: 0 B: 255 W: 0 240 247 Regenbogenfarben kreiseln, schnell bis langsam 248 255 Augenblicklich Farbänderung, schnell bis langsam 16 Hintergrundfarbe Dimmer 000 255 0–100%

Hintergrundfarbe Fein Dimmer 000 255 Feinkontrolle (16-Bit) 18 Hintergrund Rot 000 255 0–100% 19 Hintergrund Fein Rot 000 255 Feinkontrolle (16-Bit) 20 Hintergrund Grün 000 255 0–100% 21 Hintergrund Fein Grün 000 255 Feinkontrolle (16-Bit) 22 Hintergrund Blau 000 255 0–100% 23 Hintergrund Fein Blau 000 255 Feinkontrolle (16-Bit) 107CH Funktion Wert Prozent/Einstellungen51

SCHNELLANLEITUNG Rogue R3X Wash SAL Rev. 5 24 Hintergrund Weiß 000 255 0–100% 25 Hintergrund Fine White 000 255 Feinkontrolle (16-Bit) 26 Zoomen 000 255 Enger bis weiter 27 Steuerung 000 009 Keine Funktion 010 014 Schwenk/Neigung blackout 015 019 Keine Funktion 020 024 RGBW-Farbmischung 025 029 CMY-Farbmischung 030 049 Keine Funktion 050 054 Schwenk-Reset 055 059 Neigungs-Reset 060 064 Zoomen-reset 065 069 Keine Funktion 070 074 Alles zurückgesetzt 075 079 Keine Funktion 080 084 Schwenk/Neigung Rückwärts 085 089 Schwenk Rückwärts 090 094 Neigung Rückwärts 095 099 Stornieren Schwenk Rückwärts 100 104 Stornieren Neigung Rückwärts 105 109 Stornieren Schwenk/Neigung Rückwärts 110 119 Keine Funktion 120 124 Niedrige Lüftergeschwindigkeit 27 Steuerung 125 129 Lüfter mit voller Geschwindigkeit

SCHNELLANLEITUNG Rogue R3X Wash SAL Rev. 5 21CH 62CH 71CH Funktion Wert Prozent/Einstellungen 1 1 1 Schwenkung 000 255 0–100% 2 2 2 Feinschwenkung 000 255 Feinkontrolle (16-Bit) 3 3 3 Neigung 000 255 0–100% 4 4 4 Feinneigung 000 255 Feinkontrolle (16-Bit) 5 5 5 S/N Geschwindigkeit 000 255 Schwenkung/Neigung Geschwindigkeit, schnell bis langsam 6 6 6 Dimmer 000 255 0–100% – 7 7 Feine Dimmer 000 255 Feinkontrolle (16-Bit) 7 8 8 Stroboskop 000 019 Aus 020 024 Ein 025 064 Strobe 1 mit abnehmender Geschwindigkeit 065 069 Ein

Strobe 2 (schnell ein, langsam aus) mit abnehmender Geschwindigkeit 085 089 Ein

Strobe 3 (langsam ein, schnell aus) mit abnehmender Geschwindigkeit 105 109 Ein

Strobe 4 (zufälliger Strobe) mit abnehmender Geschwindigkeit 125 129 Ein

Strobe 5 (zufällig, schnell ein, langsam aus) mit abnehmender Geschwindigkeit 145 149 Ein

Strobe 6 (zufällig, langsam ein, schnell aus) mit abnehmender Geschwindigkeit 165 169 Ein

Strobe 7 (Puls Strobe) mit abnehmender Geschwindigkeit 185 189 Ein

Strobe 8 (Zufallsimpuls-Strobe) mit abnehmender Geschwindigkeit 205 209 Ein

Strobe 9 (Ein- oder Ausblenden) mit abnehmender Geschwindigkeit 225 229 Ein

Strobe 10 (Puls Strobe) mit abnehmender Geschwindigkeit 245 255 Ein 899CTC 000 Keine Funktion 245 255 10,000K bis 2800KDE

Rogue R3X Wash SAL Rev. 5 SCHNELLANLEITUNG 91010Farb 000 Keine Funktion 001 002 2700K R:156 G: 118 B: 0 W: 63 003 004 3200K R:156 G: 141 B: 5 W: 89 005 006 4200K R:156 G: 141 B: 14 W: 255 007 008 5600K R:156 G: 207 B: 54 W: 255 009 010 8000K R:130 G: 255 B: 96 W: 255 011 Blau R: 0 G: 0 B: 255 W: 0 012 048 R: 0 G: + B: 255 W: 0 049 Cyan R: 0 G: 255 B: 255 W: 0 050 086 R: 0 G: 255 B: - W: 0 087 Grün R: 0 G: 255 B: 0 W: 0 088 124 R: + G: 255 B: 0 W: 0 125 Gelb R: 255 G: 255 B: 0 W: 0 126 162 R: 255 G: - B: 0 W: 0 163 Rot R: 255 G: 0 B: 0 W: 0 164 200 R: 255 G: 0 B: + W: 0 201 Magenta R: 255 G: 0 B: 255 W: 0 202 238 R: - G: 0 B: 255 W: 0 239 Blau R: 0 G: 0 B: 255 W: 0 240 247 Regenbogenfarben kreiseln, schnell bis langsam 248 255 Augenblicklich Farbänderung, schnell bis langsam 10 11 11 Gobo 000 255 siehe Gobo-Werte 11 12 12 LED Eingebaut 000 255 siehe LED Eingebaut

LED Eingebaut Geschwindigkeit 000 127 Im Uhrzeigersinn, schnell bis langsam 128 Halt 129 255 Gegen den Uhrzeigersinn, langsam bis schnell 13 14 14 LED Eingebaut Verzögerung 000 255 Schnell bis langsam 14 15 15 Hintergrundfarbmakros 000 Keine Funktion 001 002 2700K R:156 G: 118 B: 0 W: 63 003 004 3200K R:156 G: 141 B: 5 W: 89 005 006 4200K R:156 G: 141 B: 14 W: 255 007 008 5600K R:156 G: 207 B: 54 W: 255 009 010 8000K R:130 G: 255 B: 96 W: 255 011 Blau R: 0 G: 0 B: 255 W: 0 012 048 R: 0 G: + B: 255 W: 0 049 Cyan R: 0 G: 255 B: 255 W: 0 050 086 R: 0 G: 255 B: - W: 0 087 Grün R: 0 G: 255 B: 0 W: 0 088 124 R: + G: 255 B: 0 W: 0 125 Gelb R: 255 G: 255 B: 0 W: 0 126 162 R: 255 G: - B: 0 W: 0 163 Rot R: 255 G: 0 B: 0 W: 0 164 200 R: 255 G: 0 B: + W: 0 201 Magenta R: 255 G: 0 B: 255 W: 0 202 238 R: - G: 0 B: 255 W: 0 239 Blau R: 0 G: 0 B: 255 W: 0 240 247 Regenbogenfarben kreiseln, schnell bis langsam 248 255 Augenblicklich Farbänderung, schnell bis langsam 15 16 16 Hintergrundfarbe Dimmer 000 255 0–100% – 17 17 Hintergrund Rot 000 255 0–100% – 18 18 Hintergrund Grün 000 255 0–100% – 19 19 Hintergrund Blau 000 255 0–100% – 20 20 Hintergrund Weiß 000 255 0–100% 16 21 21 Zoomen 000 255 Enger bis weiter 21CH 62CH 71CH Funktion Wert Prozent/Einstellungen55

SCHNELLANLEITUNG Rogue R3X Wash SAL Rev. 5 17 22 22 Steuerung 000 009 Keine Funktion 010 014 Schwenk/Neigung blackout 015 019 Keine Funktion 020 024 RGBW-Farbmischung 025 029 CMY-Farbmischung 030 049 Keine Funktion 050 054 Schwenk-Reset 055 059 Neigungs-Reset 060 064 Zoomen-reset 065 069 Keine Funktion 070 074 Alles zurückgesetzt 075 079 Keine Funktion 080 084 Schwenk/Neigung Rückwärts 085 089 Schwenk Rückwärts 090 094 Neigung Rückwärts 095 099 Stornieren Schwenk Rückwärts 100 104 Stornieren Neigung Rückwärts 105 109 Stornieren Schwenk/Neigung Rückwärts 110 119 Keine Funktion 120 124 Niedrige Lüftergeschwindigkeit 125 129 Lüfter mit voller Geschwindigkeit 130 134 Lüfter automatisch 135 139 Dimmer Fast-Modus 140 144 Dimmer Smooth-Modus

Rogue R3X Wash SAL Rev. 5 SCHNELLANLEITUNG LED Eingebaut Wert LED Eingebaut (Farbe steuerbar) Wert LED Eingebaut (Auto-Farb) 000 015 Keine Funktion 136 137 Eingebaut 37 016 017 Eingebaut 1 138 139 Eingebaut 38 018 019 Eingebaut 2 140 141 Eingebaut 39 020 021 Eingebaut 3 142 143 Eingebaut 40 022 023 Eingebaut 4 144 145 Eingebaut 41 024 025 Eingebaut 5 146 147 Eingebaut 42 026 027 Eingebaut 6 148 149 Eingebaut 43 028 029 Eingebaut 7 150 151 Eingebaut 44 030 031 Eingebaut 8 152 153 Eingebaut 45 032 033 Eingebaut 9 154 155 Eingebaut 46 034 035 Eingebaut 10 156 157 Eingebaut 47 036 037 Eingebaut 11 158 159 Eingebaut 48 038 039 Eingebaut 12 160 161 Eingebaut 49 040 041 Eingebaut 13 162 163 Eingebaut 50 042 043 Eingebaut 14 164 165 Eingebaut 51 044 045 Eingebaut 15 166 167 Eingebaut 52 046 047 Eingebaut 16 168 169 Eingebaut 53 048 049 Eingebaut 17 170 171 Eingebaut 54 050 051 Eingebaut 18 172 173 Eingebaut 55 052 053 Eingebaut 19 174 175 Eingebaut 56 054 055 Eingebaut 20 176 177 Eingebaut 57 056 057 Eingebaut 21 178 179 Eingebaut 58 058 059 Eingebaut 22 180 181 Eingebaut 59 060 061 Eingebaut 23 182 183 Eingebaut 60 062 063 Eingebaut 24 184 185 Eingebaut 61

065 Eingebaut 25 186 187 Eingebaut 62 066 067 Eingebaut 26 188 189 Eingebaut 63 068 069 Eingebaut 27 190 191 Eingebaut 64 070 071 Eingebaut 28 192 193 Eingebaut 65 072 073 Eingebaut 29 194 195 Eingebaut 66 074 075 Eingebaut 30 196 197 Eingebaut 67 076 077 Eingebaut 31 198 199 Eingebaut 68 078 079 Eingebaut 32 200 201 Eingebaut 69 080 081 Eingebaut 33 202 203 Eingebaut 70 082 083 Eingebaut 34 204 205 Eingebaut 71 084 085 Eingebaut 35 206 255 Eingebaut 72 (Haupt) 086 135 Eingebaut 36 (Haupt)59
