GEBRUIKSAANWIJZING THMC 355 EINHELL

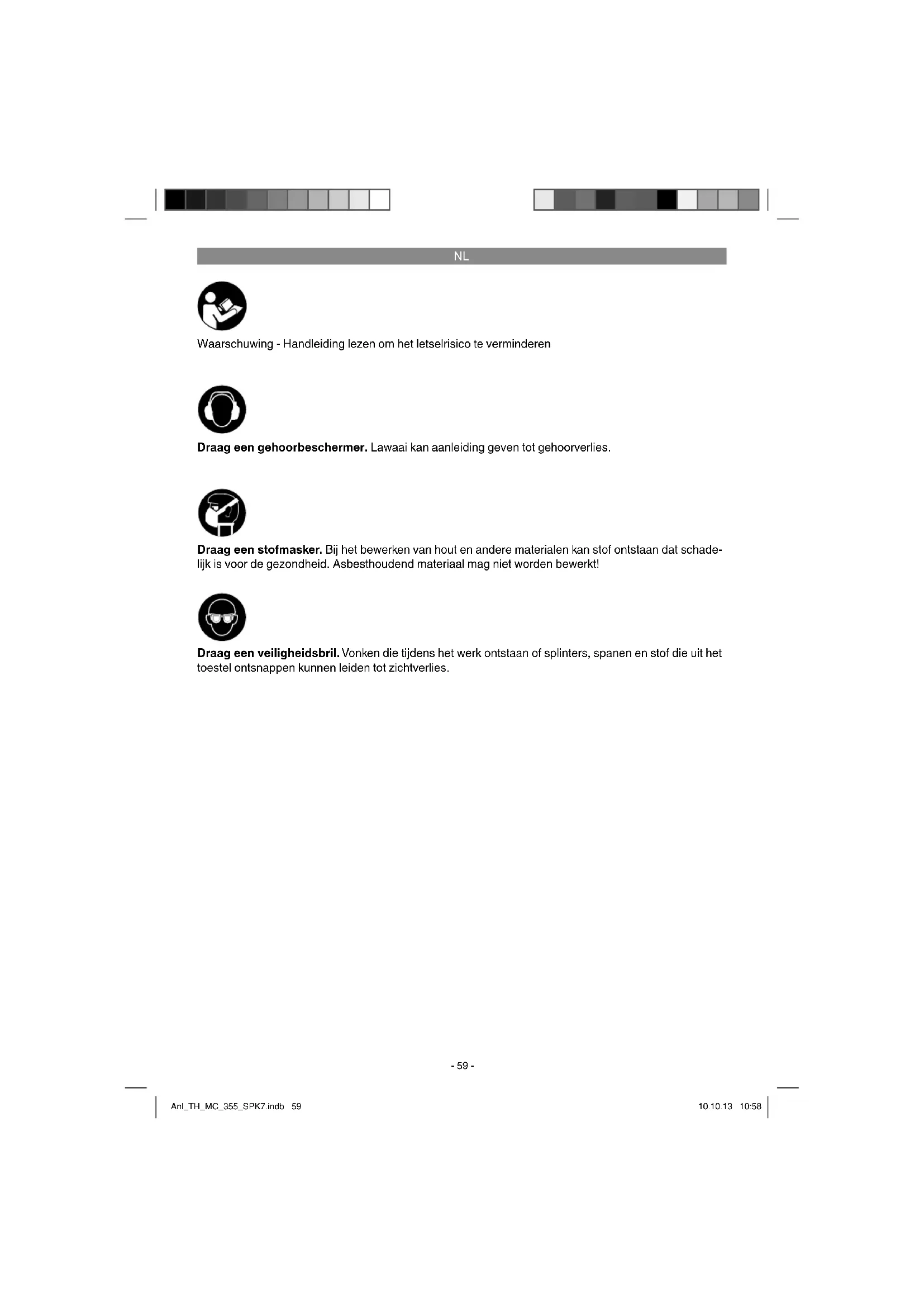

Waarschuwing - Handleiding lezen om het letselrisico te verminderen Draag een gehoorbeschermer. Lawaai kan aanleiding geven tot gehoorverlies. Draag een veiligheidsbril. Vonken die tijdens het werk ontstaan of splinters, spanen en stof die uit het toestel ontsnappen kunnen leiden tot zichtverlies. Draag een stofmasker. Bij het bewerken van hout en andere materialen kan stof ontstaan dat schade- lijk is voor de gezondheid. Asbesthoudend materiaal mag niet worden bewerkt! Anl_TH_MC_355_SPK7.indb 59Anl_TH_MC_355_SPK7.indb 59 10.10.13 10:5810.10.13 10:58NL

Let op! Bij het gebruik van toestellen dienen enkele veiligheidsmaatregelen te worden nageleefd om lichamelijk gevaar en schade te voorkomen. Lees daarom deze handleiding / veiligheidsinstructies zorgvuldig door. Bewaar deze goed zodat u de in- formatie op elk moment kunt terugvinden. Mocht u dit toestel aan andere personen doorgeven, gelieve dan deze handleiding / veiligheidsins- tructies mee te geven. Wij zijn niet aansprakelijk voor ongevallen of schade die te wijten zijn aan niet-naleving van deze handleiding en van de vei- ligheidsinstructies.

1. Veiligheidsaanwijzingen

De overeenkomstige veiligheidsinstructies vindt u in de bijgaande brochure. Waarschuwing! Lees alle veiligheidsinstructies en aanwijzin- gen. Nalatigheden bij de inachtneming van de veiligheidsinstructies en aanwijzingen kunnen elektrische schok, brand en/of zware letsels tot gevolg hebben. Bewaar alle veiligheidsinstruc- ties en aanwijzingen voor de toekomst.

2. Beschrijving van het gereedschap

2.1 Beschrijving van het gereedschap

(fi g. 1/2) 1 Zaagkop 2 Handvat 3 Snijschijfafdekking beweeglijk 4 Spanvlak beweeglijk 5 Spil 6 Kruk 7 Spanvlak vaststaand 8 Draaggreep 9 Asarrêt 10 AAN/UIT-schakelaar 11 Doorslijpschijf 12 Werktafel 13 Vergrendeling 14 Standvoeten 15 Vastkleminrichting 16 Slotschroef 17 Slotschroef 18 Sleutelhouder 19 Startknop 20 Universele sleutel

Gelieve de volledigheid van het artikel te contro- leren aan de hand van de beschreven omvang van de levering. Indien er onderdelen ontbreken, gelieve u dan binnen 5 werkdagen na aankoop van het artikel te wenden tot ons servicecenter of tot het verkooppunt waar u het apparaat heeft ge- kocht, en leg een geldig bewijs van aankoop voor. Gelieve daarvoor de garantietabel in de service- informatie aan het einde van de handleiding in acht te nemen.

Open de verpakking en neem het toestel voorzichtig uit de verpakking.

Verwijder het verpakkingsmateriaal alsmede verpakkings-/transportbeveiligingen (indien aanwezig).

Controleer het toestel en de accessoires op transportschade.

Bewaar de verpakking indien mogelijk tot het verloop van de garantieperiode. Let op! Het toestel en het verpakkingsmateriaal zijn geen speelgoed voor kinderen! Kinderen mo- gen niet met plastic zakken, folies en kleine stukken spelen! Er bestaat inslik- en verstik- kingsgevaar!

Doorslijpschijf voor staal

Veiligheidsvoorschriften

3. Reglementair gebruik

De metaalsnijmachine dient om metalen overe- enkomstig de grootte van de machine door te snijden. De machine mag slechts voor werkzaamheden worden gebruikt waarvoor ze bedoeld is. Elk ander verder gaand gebruik is niet reglementair. Voor daaruit voortvloeiende schade of verwon- dingen van welke aard dan ook is de gebruiker/ bediener, niet de fabrikant, aansprakelijk. Wij wijzen erop dat onze gereedschappen overe- enkomstig hun bestemming niet geconstrueerd zijn voor commercieel, ambachtelijk of industrieel gebruik. Wij geven geen garantie indien het ge- Anl_TH_MC_355_SPK7.indb 60Anl_TH_MC_355_SPK7.indb 60 10.10.13 10:5810.10.13 10:58NL

reedschap in ambachtelijke of industriële bedrij- ven alsmede bij gelijk te stellen activiteiten wordt gebruikt. Alleen de voor de machine gepaste snijschijven mogen worden gebruikt. Het gebruik van HSS, HM, CV etc. zaagbladen van welke soort dan ook is verboden. Het naleven van de veiligheidsvoor- schriften alsmede van de montage-instructies en aanwijzingen aangaande de werking vermeld in deze handleiding maakt eveneens deel uit van het reglementaire gebruik. Personen die de machine bedienen en onder- houden, moeten ermee vertrouwd zijn en op de hoogte zijn van mogelijke gevaren. Bovendien moeten de geldende voorschriften ter voorkoming van ongevallen strikt worden opgevolgd. Andere algemene regels qua arbeidsgeneeskunde en veiligheid dienen in acht te worden genomen. Veranderingen aan de machine sluiten een aansprakelijkheid van de fabrikant en daaruit voortvloeiende schade helemaal uit. Ondanks een doelmatig gebruik kunnen bepaal- de resterende risicofactoren niet volledig uit de weg worden geruimd. Ten gevolge van de const- ructie en opbouw van de machine kunnen zich de volgende risico’s voordoen:

Contact met de snijschijf in de niet afgedekte snijzone.

Grijpen in de draaiende snijschijf (snijwon- den).

Terugstoot van werkstukken en werkstukde- len.

Breuken van de snijschijf.

Wegspringen van beschadigde of foutieve snijschijven.

Gehoorschade bij niet-gebruik van de nodige gehoorbescherming.

..........................................3 dB Let op! De vibratiewaarde zal op grond van het toepas- singsgebied van het elektrische gereedschap ve- randeren en kan in uitzonderingsgevallen boven de opgegeven waarde liggen. Beperk de geluidsontwikkeling en vibratie tot een minimum!

Gebruik enkel intacte toestellen.

Onderhoud en reinig het toestel regelmatig.

Pas uw manier van werken aan het toestel aan.

Overbelast het toestel niet.

Laat het toestel indien nodig nazien.

Schakel het toestel uit als het niet wordt ge- bruikt.

5. Vóór inbedrijfstelling

Controleer of de gegevens vermeld op het ken- plaatje overeenkomen met de gegevens van het stroomnet alvorens het gereedschap aan te sluiten. Verwijder altijd de netstekker uit het stop- contact voordat u het gereedschap anders afstelt.

Metaalsnijmachine uitpakken en controleren op eventuele transportschade.

De machine moet zo worden opgesteld, dat hij veilig staat, d.w.z. hij moet op een werk- bank of een vast onderstel worden vastge- schroefd.

Vóór inbedrijfstelling moeten alle afdekkingen en veiligheidsinrichtingen naar behoren zijn gemonteerd.

De snijschijf moet vrij kunnen draaien.

Voordat u de AAN-/UIT schakelaar indrukt dient u zich ervan te vergewissen dat de doorslijpschijf correct is gemonteerd en be- weegbare onderdelen gemakkelijk bewegen.

Let op! Voor alle onderhouds-, afstel- en montagewerkzaamheden zeker de netstekker uit het stopcontact trekken.

Zaagkop (1) aan de handgreep (2) naar beneden duwen en vergrendeling (13) uitt- rekken.

Zaagkop (1) langzaam naar boven bewegen. Let op! Door de terughaalveer slaat de zaag- kop (1) vanzelf omhoog, d.w.z. de greep (2) na het snijden niet loslaten, maar de zaagkop (1) langzaam en onder zachte tegendruk naar boven bewegen.

Voor het transport dient de zaagkop (1) terug in zijn onderste stand te worden vastgezet d.m.v. de vergrendeling (13).

Om het transport te vergemakkelijken is de zaagmachine voorzien van een draaggreep (8).

6.2 Bankschroef (fi g. 3)

Elk werkstuk moet vóór de bewerking in de bank- schroef (15) worden gefi xeerd.

Bovenste helft van de moer (a) omhoogklap- pen.

Spil (5) uittrekken tot het werkstuk kan wor- den ingespannen tussen de spanvlakken (4/7) van de bankschroef (15). Aanwijzing: De spil (5) moet niet worden gedraaid als de halve moer (a) omhoog is geklapt. De spil (5) kan traploos worden uit- getrokken of ingestoken.

Spil (5) naar voren schuiven tot het spanvlak (4) in contact komt met het werkstuk.

Bovenste helft van de moer (a) weer omlaag- klappen zodat de spil (5) en de beide delen van de moer in elkaar grijpen.

Door draaien van de kruk (6) wordt het werkstuk veilig in de bankschroef (15) vast- gespannen.

6.2.1 Spannen van grotere werkstukken

(fi g. 4) Om grotere werkstukken te kunnen bewerken moet u de beide schroeven (16/17) verwijderen en het spanvlak (7) naar achter op de boringen b en c zetten. Daarna moet het spanvlak (7) met de schroeven (16/17) weer worden bevestigd.

6.3 Versteksneden (fi g. 4)

Teneinde versteksneden te kunnen uitvoeren kan de bankschroef van 0° tot 45° worden versteld.

De beide schroeven (16/17) losdraaien.

Het spanvlak (7) van de bankschroef (15) op de gewenste hoekmaat draaien.

Schroeven (16/17) opnieuw aanhalen.

Tijdens het vastspannen van het werkstuk draait het voorste spanvlak (4) vanzelf naar de vereiste stand en brengt zich in één lijn met het werkstuk teneinde het veilig fixeren van het werkstuk te verzekeren.

6.4 Aanslagschroef afstellen (fi g. 5)

Door de aanslagschroef (21) kan de neergaande beweging van de schijf worden ingesteld. Dit is noodzakelijk omdat de diameter van de doorsli- jpschijf op grond van slijtage vermindert en die daardoor het werkstuk niet meer helemaal zou doorsnijden.

Contramoer (22) losdraaien.

Aanslagbout (21) indien nodig in- of uitdraai- en.

Zaagkop (1) naar beneden bewegen om te controleren of de doorslijpschijf (11) tot op het spanvlak (7) van de bankschroef (15) Anl_TH_MC_355_SPK7.indb 62Anl_TH_MC_355_SPK7.indb 62 10.10.13 10:5810.10.13 10:58NL

Contramoer (22) opnieuw aanhalen. Let op! Als u op een later moment een nieuwe schijf erin zet, moet u de instelling van de aanslagschroef (21) absoluut controleren om te vermijden dat in de ondergrond wordt gesneden, waarop het ap- paraat is gezet.

6.5 Snijschijf vervangen (fi g. 6/7)

Netstekker uit het stopcontact trekken.

Beweeglijke snijschijfafdekking (3) omhoog- schuiven.

Vleugelmoer (23) losdraaien en zijdelingse afdekking (24) van de snijschijf naar achteren draaien.

Asarrêt (9) indrukken en doorslijpschijf (11) met de andere hand langzaam draaien tot het asarrêt (9) vastklikt.

Asschroef (25) met behulp van de meegele- verde universele sleutel (20) met de wijzers van de klok mee eruit draaien.

Asschroef (25), moerplaatje, buitenste flens (26) en versleten doorslijpschijf (11) eraf nemen.

De nieuwe doorslijpschijf in omgekeerde volgorde weer monteren en vastdraaien. Let op: Vóór de montage moeten de flenzen zorgvuldig worden schoongemaakt.

Draairichtingspijl in acht nemen.

Gebruik enkel aanbevolen versterkte doorsli- jpschijven en haal de asschroef (25) slechts aan tot de doorslijpschijf (11) veilig wordt vastgehouden en niet kan doordraaien. Als u de asschroef (25) te hard aanhaalt, kan de schijf worden beschadigd.

Zijdelingse afdekking (24) van de snijschijf terug naar voren draaien en vastzetten d.m.v. de vleugelschroef (23).

Machinekop (1) na montage aan de greep (2) naar beneden bewegen, opdat de bescher- ming van de snijschijf (3) weer in de uitgangs- positie springt.

Om de zaag in te schakelen dient u de AAN/ UIT-schakelaar (10) en tegelijkertijd de start- knop (19) in te drukken.

7.2 Sneden uitvoeren (fi g. 9)

Werkstuk in de bankschroef vast inspannen.

Machine aanzetten en wachten tot de motor zijn maximale toerental heeft bereikt.

Zaagkop (1) aan de handgreep (2) naar be- neden duwen tot de snijschijf het werkstuk raakt.

Snijschijf (11) gelijkmatig door het te snijden materiaal bewegen. Let op: De snijschijf mag niet ratelen noch springen omdat daardoor de kwaliteit van de snede achteruitgaat of dit zelfs tot breken van de snijschijf kan leiden.

Tijdens het snijden moet de handgreep (2) vast en gelijkmatig naar beneden worden geduwd.

Het valt aan te raden ook aan het einde van de snede de snijsnelheid niet te verminderen, want daardoor voorkomt u een oververhitting van het werkstuk en een verhoogde braam- vorming. Aanwijzing: Het aantal sneden per snijschijf alsook hun kwaliteit kan aanzienlijk variëren afhankelijk van de snelheid waarmee u snijdt. Snelle sneden kunnen een snellere slijtage van de snijschijf tot gevolg hebben, maar kunnen ook dienen om verkleuringen alsook braamvorming te reduceren. Anl_TH_MC_355_SPK7.indb 63Anl_TH_MC_355_SPK7.indb 63 10.10.13 10:5810.10.13 10:58NL

8. Reiniging, onderhoud en

bestellen van wisselstukken Trek vóór alle schoonmaakwerkzaamheden de netstekker uit het stopcontact.

Hou de veiligheidsinrichtingen, de ventila- tiespleten en het motorhuis zo veel mogelijk vrij van stof en vuil. Wrijf het toestel met een schone doek af of blaas het met perslucht bij lage druk schoon.

Het is aan te bevelen het toestel direct na elk gebruik te reinigen.

Reinig het toestel regelmatig met een vochti- ge doek en wat zachte zeep. Gebruik geen reinigings- of oplosmiddelen; die zouden de kunststofcomponenten van het toestel kun- nen aantasten. Let er goed op dat geen water in het toestel terechtkomt. Door binnendrin- gen van water in een elektrische apparatuur verhoogt het risico van een elektrische schok.

Bij bovenmatige vonkvorming laat u de koolbors- tels door een bekwame elektricien nazien. Let op! De koolborstels mogen enkel door een bekwame elektricien worden vervangen.

In het toestel zijn er geen andere te onderhouden onderdelen.

8.4 Bestellen van wisselstukken:

Gelieve bij het bestellen van wisselstukken vol- gende gegevens te vermelden:

Type van het toestel

Artikelnummer van het toestel

Ident-nummer van het toestel

Wisselstuknummer van het benodigd stuk Actuele prijzen en info vindt u terug onder www.isc-gmbh.info

9. Verwijdering en recyclage

Het toestel bevindt zich in een verpakking om transportschade te voorkomen. Deze verpakking is een grondstof en bijgevolg herbruikbaar of kan naar de grondstofkringloop worden teruggevo- erd. Het toestel en zijn accessoires bestaan uit diverse materialen, zoals b.v. metaal en kunststof. Defecte toestellen horen niet thuis in het huisvuil. Om zich van het toestel naar behoren te ontdoen dient het naar een geschikte verzamelplaats te worden gebracht. Als u geen verzamelplaats kent gelieve u dan bij de gemeente te informeren.

Bewaar het toestel en de accessoires op een donkere, droge en vorstvrije plaats die voor kinderen ontoegankelijk is. De optimale opberg- temperatuur ligt tussen 5° C en 30° C. Bewaar het elektrische gereedschap in de originele ver- pakking. Anl_TH_MC_355_SPK7.indb 64Anl_TH_MC_355_SPK7.indb 64 10.10.13 10:5810.10.13 10:58NL

Enkel voor EU-landen Elektrisch gereedschap hoort niet bij het huisvuil thuis! Volgens de Europese richtlijn 2002/96/EG op afgedankte elektrische en elektronische toestellen en omzetting in nationaal recht dienen afgedankte elektrische gereedschappen afzonderlijk te worden ver- zameld en milieuvriendelijk te worden gerecycleerd. Recyclagealternatief i.p.v. het toestel terug te sturen: De eigenaar van het elektrische toestel is alternatief verplicht, i.p.v. het toestel terug te sturen, mede te werken bij de behoorlijke recyclage in geval hij zich van het eigendom ontdoet. Het afgedankte toestel kan hiervoor ook bij een verzamelplaats worden afgegeven die voor een verwijdering als bedoeld in de wetgeving in zake recyclage en afvalverwerking zorgt. Hieronder vallen niet bij de afgedankte toestellen gevoegde accessoires en hulpmiddelen zonder elektrische componenten. Nadruk of andere reproductie van documentatie en geleidepapieren van de producten, geheel of ge- deeltelijk, enkel toegestaan mits uitdrukkelijke toestemming van iSC GmbH. Technische wijzigingen voorbehouden Anl_TH_MC_355_SPK7.indb 65Anl_TH_MC_355_SPK7.indb 65 10.10.13 10:5810.10.13 10:58NL

Service-informatie Wij werken in alle landen die in het garantiebewijs zijn genoemd, samen met competente servicepart- ners, wier contactgegevens u kunt afl eiden uit het garantiebewijs. Deze staan voor alle diensten zoals reparatie, het verschaff en van wisselstukken of slijtdelen of voor de aankoop van verbruiksmaterialen te uwer beschikking. U moet er rekening mee houden dat bij dit product de volgende delen onderhevig zijn aan een slijtage door gebruik of een natuurlijke slijtage, resp. dat de volgende delen nodig zijn als verbruiksmaterialen. Categorie Voorbeeld Slijtstukken* Koolborstels Verbruiksmateriaal/verbruiksstukken* Doorslijpschijf Ontbrekende onderdelen

• niet verplicht bij de leveringsomvang begrepen! Bij gebreken of defecten verzoeken wij u om de fout te melden op het internet onder www.isc-gmbh.info. Gelieve te zorgen voor een nauwkeurige beschrijving van de fout en daarbij in elk geval de volgende vragen te beantwoorden:

Heeft het toestel reeds eenmaal gewerkt of was het vanaf het begin defect?

Is u iets opgevallen voordat het defect zich voordeed (symptoom vóór het defect)?

Welke foutieve werkwijze vertoont het toestel volgens u (hoofdsymptoom)? Beschrijf deze foutieve werkwijze. Anl_TH_MC_355_SPK7.indb 66Anl_TH_MC_355_SPK7.indb 66 10.10.13 10:5810.10.13 10:58NL

Garantiebewijs Geachte klant, onze producten worden onderworpen aan een strenge kwaliteitscontrole. Mocht dit apparaat echter ooit niet naar behoren functioneren, spijt dit ons ten zeerste en vragen u zich te wenden tot onze service- dienst onder het adres vermeld op dit garantiebewijs. Wij staan ook graag telefonisch tot uw dienst via het vermelde servicetelefoonnummer. Voor eisen in verband met het recht garantie geldt het volgende:

1. Deze garantievoorwaarden regelen bijkomende garantieprestaties. Uw wettelijke garantieclaims

blijven onaangetast door deze garantie. Onze garantieprestatie is voor u gratis.

2. De garantie geldt uitsluitend voor gebreken aan het apparaat die aantoonbaar vallen te herleiden

tot een materiaal- of fabricagefout, en is naar ons goeddunken beperkt tot het verhelpen van zulke defecten of de vervanging van het apparaat. Wij wijzen erop dat onze apparaten overeenkomstig hun bestemming niet ontworpen zijn voor com- mercieel, ambachtelijk of industrieel gebruik. Van een garantiecontract is derhalve geen sprake, als het apparaat binnen de garantieperiode in commerciële, ambachtelijke of industriële bedrijven werd ingezet of aan een daarmee gelijk te stellen belasting werd blootgesteld.

3. Van onze garantie zijn uitgesloten:

- Schade aan het apparaat als gevolg van niet-inachtneming van de montagehandleiding of op grond van ondeskundige installatie, als gevolg van niet-inachtneming van de gebruiksaanwijzing (zoals bijv. door aansluiting aan een verkeerde netspanning of stroomsoort) of niet-inachtneming van de onderhouds- en veiligheidsvoorschriften, door blootstelling van het apparaat aan abnormale omgevingsvoorwaarden of door nalatig onderhoud en verzorging. - Schade aan het apparaat als gevolg van misbruik of ondeskundige toepassingen (zoals bijv. over- belasting van het apparaat of de inzet van niet toegelaten gereedschappen of toebehoren), binnen- dringen van vreemde voorwerpen in het apparaat (zoals bijv. zand, stenen of stof, transportschade), gebruik van geweld of als gevolg van externe invloeden (zoals bijv. schade door vallen). - Schade aan het apparaat of aan delen van het apparaat die valt te herleiden tot slijtage als gevolg van gebruik, en als gevolg van normale of andere natuurlijke slijtage.

4. De garantieperiode bedraagt 24 maanden en gaat in op de datum van aankoop van het apparaat.

Garantieclaims dienen voor het verloop van de garantieperiode binnen de twee weken na het vast- stellen van het defect geldend te worden gemaakt. Het indienen van garantieclaims na verloop van de garantieperiode is uitgesloten. De herstelling of vervanging van het apparaat leidt niet tot een verlenging van de garantieperiode noch wordt door deze prestatie een nieuwe garantieperiode voor het apparaat of voor eventueel ingebouwde wisselstukken op gang gebracht. Dit geldt ook bij het ter plaatse uitvoeren van een serviceactiviteit.

5. Gelieve om een garantieclaim geldend te maken het defecte apparaat aan te melden onder: www.

isc-gmbh.info. Valt het defect van het apparaat binnen onze garantieprestatie, dan bezorgen wij u per omgaande een hersteld of nieuw apparaat terug. Uiteraard staan wij ook tot u dienst om, mits betaling van de kosten, defecten van het apparaat te ver- helpen die buiten de garantieomvang vallen. Te dien einde stuurt u het apparaat aan ons serviceadres op. Voor slijtstukken, verbruiksmateriaal en ontbrekende onderdelen wordt verwezen naar de beperkingen van deze garantie conform de service-informatie van deze handleiding. Anl_TH_MC_355_SPK7.indb 67Anl_TH_MC_355_SPK7.indb 67 10.10.13 10:5810.10.13 10:58SLO
