MANUALE UTENTE THMC 355 EINHELL

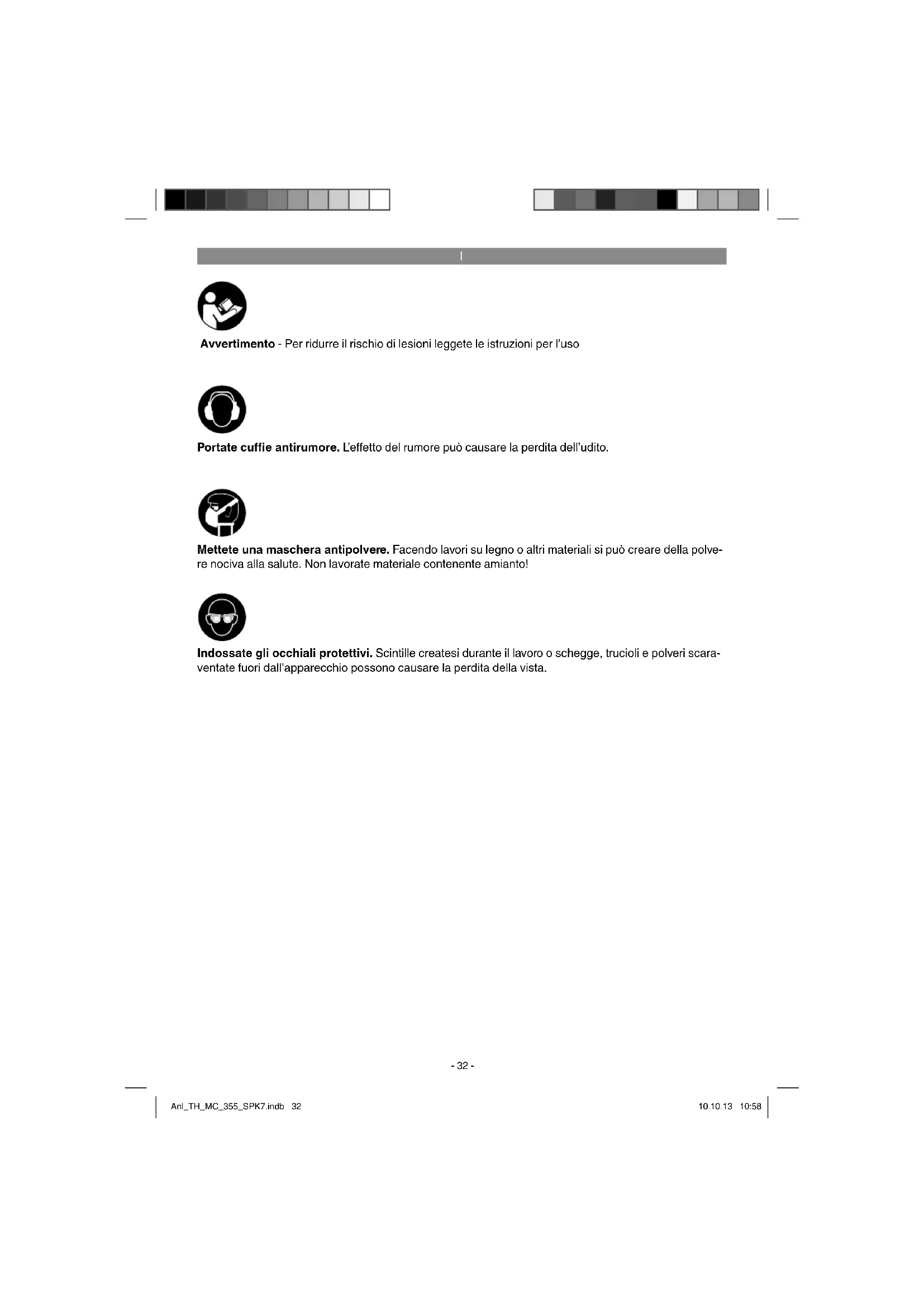

Avvertimento - Per ridurre il rischio di lesioni leggete le istruzioni per l’uso Portate cuffi e antirumore. L’e ff etto del rumore può causare la perdita dell’udito. Indossate gli occhiali protettivi. Scintille createsi durante il lavoro o schegge, trucioli e polveri scara- ventate fuori dall’apparecchio possono causare la perdita della vista. Mettete una maschera antipolvere. Facendo lavori su legno o altri materiali si può creare della polve- re nociva alla salute. Non lavorate materiale contenente amianto! Anl_TH_MC_355_SPK7.indb 32Anl_TH_MC_355_SPK7.indb 32 10.10.13 10:5810.10.13 10:58I

Attenzione! Nell’usare gli apparecchi si devono rispettare diverse avvertenze di sicurezza per evitare lesi- oni e danni. Quindi leggete attentamente queste istruzioni per l’uso/le avvertenze di sicurezza. Conservate bene le informazioni per averle a disposizione in qualsiasi momento. Se date l’apparecchio ad altre persone, consegnate ques- te istruzioni per l’uso/le avvertenze di sicurezza insieme all’apparecchio. Non ci assumiamo al- cuna responsabilità per incidenti o danni causati dal mancato rispetto di queste istruzioni e delle avvertenze di sicurezza.

1. Avvertenze sulla sicurezza

Le relative avvertenze di sicurezza si trovano nell’opuscolo allegato. Avvertimento! Leggete tutte le avvertenze di sicurezza e le istruzioni. Dimenticanze nel rispetto delle avver- tenze di sicurezza e delle istruzioni possono cau- sare scosse elettriche, incendi e/o gravi lesioni. Conservate tutte le avvertenze e le istruzioni per eventuali necessità future.

1 Testa della troncatrice 2 Impugnatura 3 Copridisco mobile 4 Superfi cie di fi ssaggio mobile 5 Mandrino 6 Manovella 7 Superfi cie di fi ssaggio fi ssa 8 Maniglia di trasporto 9 Bloccaggio dell‘albero 10 Interruttore ON/OFF 11 Disco 12 Piano di appoggio 13 Bloccaggio 14 Basi di appoggio 15 Morsa a vite 16 Vite a testa tonda 17 Vite a testa tonda 18 Supporto chiave 19 Pulsante di avvio 20 Chiave universale

2.2 Elementi forniti

Verifi cate che l‘articolo sia completo sulla base degli elementi forniti descritti. In caso di parti mancanti, rivolgetevi al nostro Centro Servizio As- sistenza o al punto vendita in cui avete acquistato l‘apparecchio presentando un documento di ac- quisto valido entro e non oltre i 5 giorni lavorativi dall‘acquisto dell‘articolo. Al riguardo fate atten- zione alla Tabella Garanzia nelle informazioni sul Servizio Assistenza alla fi ne delle istruzioni.

Aprite l’imballaggio e togliete con cautela l’apparecchio dalla confezione.

Togliete il materiale d’imballaggio e anche i fermi di trasporto / imballo (se presenti).

Controllate che siano presenti tutti gli elemen- ti forniti.

Verificate che l’apparecchio e gli accessori non presentino danni dovuti al trasporto.

Se possibile, conservate l’imballaggio fino alla scadenza della garanzia. Attenzione! L’apparecchio e il materiale d’imballaggio non sono giocattoli! I bambini non devono giocare con sacchetti di plastica, fi lm e pic- coli pezzi! Sussiste pericolo di ingerimento e soff ocamento!

Troncatrice per metallo

Istruzioni per l‘uso originali

Avvertenze di sicurezza

La troncatrice per metallo serve a troncare metalli in modo corrispondente alle dimensioni dell‘apparecchio. L’apparecchio deve venire usato solamente per lo scopo a cui è destinato. Ogni altro tipo di uso che esuli da quello previsto non è un uso conforme. L’utilizzatore/l’operatore, e non il costruttore, è responsabile dei danni e delle lesioni di ogni tipo che ne risultino. Tenete presente che i nostri apparecchi non sono stati costruiti per l’impiego professionale, artigi- anale o industriale. Non ci assumiamo alcuna garanzia quando l’apparecchio viene usato in imprese commerciali, artigianali o industriali, o in attività equivalenti. Anl_TH_MC_355_SPK7.indb 33Anl_TH_MC_355_SPK7.indb 33 10.10.13 10:5810.10.13 10:58I

Devono essere usati soltanto dischi adatti per l‘apparecchio. È vietato l‘uso di lame in acciaio HSS, metallo duro e cromo vanadio ecc. di ogni tipo. Anche il rispetto delle avvertenze di sicurez- za nonché delle istruzioni di montaggio e delle avvertenze per l‘uso contenute nelle presenti istruzioni per l‘uso rientra nell‘uso corretto. Le persone che usano l‘apparecchio e che si occupano della manutenzione devono conos- cere l‘apparecchio e gli eventuali pericoli. Inoltre si devono rispettare scrupolosamente le norme antinfortunistiche vigenti. Devono essere altresì rispettate ulteriori regole generali di medicina del lavoro e di sicurezza. Le modifi che all‘apparecchio escludono comple- tamente ogni responsabilità del costruttore e ogni danno che ne derivi. Anche nel caso di uso proprio, non si possono escludere completamente determinati fattori di rischio residuo. In considerazione del funziona- mento e della struttura dell‘apparecchio si potreb- bero presentare i seguenti rischi

Contatto con il disco nell‘area di taglio non coperta.

Impigliamento nel disco in movimento (lesioni da taglio).

Contraccolpo di pezzi da lavorare e loro fram- menti.

Parti di dischi danneggiati o difettosi scagliate all‘intorno.

Danni all‘udito se non si indossano le cuffie antirumore necessarie.

4. Caratteristiche tecniche

Disco ........................... Ø 355 x Ø 25,4 x 3,2 mm Superfi cie di appoggio ..................460 x 260 mm Zona di movimento ...................................0 - 45° Ampiezza serraggio morsa a vite max. ... 230 mm Larghezza di taglio a 90° .... Ø 100 / 170 x 70 mm Larghezza di taglio a 45° .................127 x 70 mm Peso .........................................................18,8 kg Rumore e vibrazioni I valori del rumore e delle vibrazioni sono stati rilevati secondo la norma EN 61029. Livello di pressione acustica L

..............................................3 dB Attenzione! Il valore delle vibrazioni cambia a seconda del settore di impiego dell‘elettroutensile e in casi ec- cezionali può essere superiore al valore riportato. Limitate al minimo lo sviluppo di rumore e le vibrazioni!

Utilizzate soltanto apparecchi in perfetto sta- to.

Eseguite regolarmente la manutenzione e la pulizia dell’apparecchio.

Adattate il vostro modo di lavorare all’apparecchio.

Non sovraccaricate l’apparecchio.

Spegnete l’apparecchio se non lo utilizzate.

5. Prima della messa in esercizio

Prima di inserire la spina nella presa di corrente assicuratevi che i dati sulla targhetta di identifi ca- zione corrispondano a quelli di rete. Staccate sempre la spina di alimentazione prima di ogni impostazione all’utensile.

Togliere la troncatrice per metallo dall‘imballo e verificare che non presenti danni dovuti al trasporto.

L‘apparecchio deve venire installato in po- sizione stabile, cioè avvitato su un banco di lavoro o su un basamento solido.

Prima della messa in esercizio devono essere regolarmente montati tutti i dispositivi di sicu- rezza e le coperture.

Il disco deve potersi muovere liberamente.

Prima di azionare l‘interruttore ON/OFF accertatevi che il disco sia montato corretta- mente e che le parti mobili possano muoversi liberamente.

Attenzione! Staccate sempre la spina dalla presa di corrente prima di ogni lavoro di ma- nutenzione, di riallestimento e di montaggio.

6.1 Sicura per il trasporto / maniglia di tras-

Spingete verso il basso la testa della tron- catrice (1) tenendola sull‘impugnatura (2) e sfilate il bloccaggio (13).

Muovete lentamente verso l‘alto la testa della troncatrice (1). Attenzione! La testa della troncatrice (1) ritorna automaticamente in po- sizione superiore tramite la molla di richiamo, non mollate perciò l‘impugnatura (2) una volta eseguito il taglio, ma muovete lentamente verso l‘alto e con una leggera contropressio- ne la testa della troncatrice (1).

La Fig. 1 mostra la testa della troncatrice (1) nella posizione superiore.

Per il trasporto la testa della troncatrice (1) deve essere bloccata nella posizione inferiore con il bloccaggio (13).

La troncatrice è dotata di una maniglia (8) per facilitarne il trasporto.

6.2 Morsa a vite (Fig. 3)

Prima di iniziare a lavorare ogni pezzo deve esse- re fi ssato nella morsa a vite (15).

Ribaltate verso l‘alto la metà superiore del dado (a).

Estraete il mandrino (5) fino a quando il pezzo può essere serrato tra le superfici di fissaggio (4/7) della morsa a vite (15).

Avvertenza: non è necessario girare il mandri- no (5) se la metà del dado (a) è ribaltata ver- so l‘alto. Il mandrino (5) può essere estratto o inserito in continuo.

Spingete in avanti il mandrino (5) fino a quan- do la superficie di fissaggio (4) tocca il pezzo da lavorare.

Ribaltate di nuovo verso il basso la metà su- periore del dado (a) in modo che il mandrino (5) e le due parti del dado si innestino tra di loro.

Girando la manovella (6) il pezzo da lavorare viene serrato in modo stabile nella morsa a vite (15).

6.2.1 Serraggio di pezzi da lavorare di note-

voli dimensioni (Fig. 4) Togliete entrambe le viti (16/17) e spostate indie- tro la superfi cie di fi ssaggio (7) sui fori b e c per poter lavorare pezzi di notevoli dimensioni. La superfi cie di fi ssaggio (7) deve poi essere fi ssata di nuovo con le viti (16/17).

6.3 Tagli obliqui (Fig. 4)

Per poter eseguire tagli obliqui è possibile regola- re la morsa a vite da 0° a 45°.

Allentate le due viti (16/17).

Ruotate la superficie di fissaggio (7) della morsa a vite (15) sul valore dell‘angolo desi- derato.

Serrate di nuovo le viti (16/17).

Quando si serra il pezzo da lavorare, la su- perficie di fissaggio anteriore (4) si sposta automaticamente nella posizione richiesta e si posiziona in linea con il pezzo per garantire un fissaggio sicuro del pezzo stesso.

6.4 Regolazione della vite di arresto (Fig. 5)

Con la vite di arresto (21) è possibile regolare il movimento verso il basso del disco. Ciò è ne- cessario visto che il diametro del disco si riduce a causa dell‘usura e, quindi, non taglierebbe più completamente il pezzo da lavorare.

Se necessario, avvitate o svitate la vite di arresto (21)

Muovete verso il basso la testa della tronca- trice (1) per controllare se il disco (11) arriva fino alla superficie di fissaggio (7) della morsa a vite (15).

Serrate di nuovo il controdado (22). Attenzione! Se inserite un nuovo disco in un secondo mo- mento, dovrete necessariamente controllare la regolazione della vite di arresto (21) per evitare che venga tagliata la base su cui è posizionato l‘apparecchio.

6.5 Sostituzione del disco (Fig. 6/7)

Staccate la spina dalla presa di corrente.

Portate la testa della troncatrice (1) nella po- sizione superiore di riposo.

Spingete verso l‘alto il copridisco mobile (3).

Aprite il dado ad alette (23) e ruotate indietro il copridisco laterale (24).

Premete il bloccaggio dell‘albero (9) e ruotate lentamente il disco (11) con l‘altra mano fino a quando il bloccaggio dell‘albero (9) non scatta in posizione. Anl_TH_MC_355_SPK7.indb 35Anl_TH_MC_355_SPK7.indb 35 10.10.13 10:5810.10.13 10:58I

Con la chiave universale fornita (20) svitate la vite dell‘albero (25) in senso antiorario.

Togliete la vite dell‘albero (25), la rosetta, la flangia esterna (26) e il disco usurato (11).

Rimontate il nuovo disco, eseguendo la suc- cessione in ordine inverso, e serratelo. Atten- zione: prima del montaggio si devono pulire accuratamente le flange.

Osservate la freccia che indica il senso di rotazione.

Utilizzate solo i dischi rinforzati consigliati e serrate saldamente la vite dell‘albero (25) solo quel tanto che basta per tenere salda- mente il disco (11) in modo che non possa slittare. Il disco può venire danneggiato se la vite dell‘albero (25) viene serrata eccessiva- mente.

Ruotate di nuovo in avanti il copridisco latera- le (24) e fissatelo con la vite ad alette (23).

Dopo il montaggio abbassate la tes- ta dell‘apparecchio (1) tenendolo sull‘impugnatura (2) in modo che il copridisco (3) ritorni nella posizione di partenza.

Tenete premuti contemporaneamente l‘interruttore ON/OFF (10) e il pulsante di av- vio (19) per avviare la troncatrice.

Per disinserire la troncatrice si deve mollare l‘interruttore (10).

7.2 Esecuzione dei tagli (Fig. 9)

Serrate saldamente il pezzo da lavorare nella morsa a vite.

Avviate la macchina e aspettate che il motore abbia raggiunto il numero massimo di giri.

Premete verso il basso la testa della tronca- trice (1) tenendola sull‘impugnatura (2) fino a quando il disco tocca leggermente il pezzo da lavorare.

Abbassate il disco (11) con movimento uni- forme attraverso il materiale da troncare. Attenzione: il disco non deve vibrare o muo- versi a scatti perché ciò peggiora la qualità del taglio o addirittura causa la rottura del disco.

Durante le operazioni di taglio l‘impugnatura (2) deve essere premuta saldamente e in modo uniforme verso il basso.

La velocità di taglio non dovrebbe essere ridotta neanche alla fine della procedura di taglio, visto che in questo modo si evitano il surriscaldamento del pezzo da lavorare e una maggiore formazione di bave. Avvertenza: il numero dei tagli che può eseguire un disco e la relativa qualità possono variare a se- conda della durata dei vari tagli. I tagli veloci pos- sono infatti far usurare più rapidamente il disco, ma possono anche servire a ridurre le variazioni di colore e la formazione di bave.

8. Pulizia, manutenzione e

ordinazione dei pezzi di ricambio Prima di qualsiasi lavoro di pulizia staccate la spi- na dalla presa di corrente.

Tenete il più possibile i dispositivi di protezio- ne, le fessure di aerazione e la carcassa del motore liberi da polvere e sporco. Strofinate l’apparecchio con un panno pulito o soffiatelo con l’aria compressa a pressione bassa.

Consigliamo di pulire l’apparecchio subito dopo averlo usato.

Pulite l’apparecchio regolarmente con un panno asciutto ed un po’ di sapone. Non usa- te detergenti o solventi perché questi ultimi potrebbero danneggiare le parti in plastica dell’apparecchio. Fate attenzione che non possa penetrare dell’acqua nell’interno dell’apparecchio. La penetrazione di acqua in un elettroutensile aumenta il rischio di una scossa elettrica.

8.2 Spazzole al carbone

In caso di uno sviluppo eccessivo di scintille fate controllare le spazzole al carbone da un elettri- cista. Attenzione! Le spazzole al carbone devono essere sostituite solo da un elettricista.

8.4 Ordinazione di pezzi di ricambio:

Volendo commissionare dei pezzi di ricambio, si dovrebbe dichiarare quanto segue:

numero del pezzo di ricambio del ricambio necessitato. Per i prezzi e le informazioni attuali si veda www.isc-gmbh.info

9. Smaltimento e riciclaggio

L‘apparecchio si trova in un imballaggio per evita- re i danni dovuti al trasporto. Questo imballaggio rappresenta una materia prima e può perciò es- sere utilizzato di nuovo o riciclato. L‘apparecchio e i suoi accessori sono fatti di materiali diversi, per es. metallo e plastica. Gli apparecchi difettosi non devono essere gettati nei rifi uti domestici. Per uno smaltimento corretto l‘apparecchio va con- segnato ad un apposito centro di raccolta. Se non vi è noto nessun centro di raccolta, rivolgetevi per informazioni all‘amministrazione comunale.

Conservate l’apparecchio e i suoi accessori in un luogo buio, asciutto, al riparo dal gelo e non ac- cessibile ai bambini. La temperatura ottimale per la conservazione è compresa tra i 5 e i 30 °C. Conservate l’elettroutensile nell’imballaggio ori- ginale. Anl_TH_MC_355_SPK7.indb 37Anl_TH_MC_355_SPK7.indb 37 10.10.13 10:5810.10.13 10:58I

Solo per paesi membri dell’UE Non smaltite gli elettroutensili nei rifi uti domestici! Secondo la direttiva europea 2002/96/CE sui rifi uti di apparecchiature elettriche ed elettroniche e il suo recepimento nelle normative nazionali, gli elettroutensili usati devono venire raccolti separatamente e venire smaltiti in modo ecocompatibile. Alternativa di riciclaggio alla richiesta di restituzione: il proprietario dell’apparecchio elettrico è tenuto in alternativa, invece della restituzione, a collaborare in modo che lo smaltimento venga eseguito correttamente in caso ceda l’apparecchio. L’apparecchio vec- chio può anche venire consegnato ad un centro di raccolta che provvede poi allo smaltimento secondo le norme nazionali sul riciclaggio e sui rifi uti. Non ne sono interessati gli accessori e i mezzi ausiliari sen- za elementi elettrici forniti insieme ai vecchi apparecchi. La ristampa o l’ulteriore riproduzione, anche parziale, della documentazione o dei documenti d’accompagnamento dei prodotti è consentita solo con l’esplicita autorizzazione da parte della iSC GmbH. Con riserva di apportare modifi che tecniche Anl_TH_MC_355_SPK7.indb 38Anl_TH_MC_355_SPK7.indb 38 10.10.13 10:5810.10.13 10:58I

Informazioni sul Servizio Assistenza In tutti i Paesi indicati nel certifi cato di garanzia disponiamo di competenti partner per il Servizio Assis- tenza (per i relativi dati di contatto si veda il certifi cato di garanzia), che sono a vostra disposizione per tutte le richieste di assistenza come riparazione, fornitura di pezzi di ricambio e parti di usura o vendita di materiali di consumo. Si deve tenere presente che le seguenti parti di questo prodotto sono soggette a un‘usura naturale o dovuta all‘uso ovvero che le seguenti parti sono necessarie come materiali di consumo. Categoria Esempio Parti soggette ad usura * Spazzole di carbone Materiale di consumo/parti di consumo * Disco Parti mancanti

• non necessariamente compreso tra gli elementi forniti! In presenza di difetti o errori vi preghiamo di denunciare il caso sul sito internet www.isc-gmbh.info. Vi preghiamo di descrivere con precisione l‘anomalia e a tal riguardo di rispondere in ogni caso alle segu- enti domande:

L‘apparecchio ha già funzionato una volta o era difettoso fin dall‘inizio?

Avete notato qualcosa prima che si manifestasse il difetto (sintomo prima del difetto)?

A vostro parere che cosa non funziona nell‘apparecchio (sintomo principale)? Descrivete che cosa non funziona. Anl_TH_MC_355_SPK7.indb 39Anl_TH_MC_355_SPK7.indb 39 10.10.13 10:5810.10.13 10:58I

Certifi cato di garanzia Gentili clienti, i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se l‘apparecchio non dovesse tuttavia funzionare correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti all‘indirizzo indicato in questa scheda di garanzia. Siamo a vostra disposizione anche telefonicamente al numero del Servizio Assistenza indicato. Per la rivendicazione dei diritti di garanzia vale quanto segue:

1. Queste condizioni di garanzia regolano ulteriori prestazioni di garanzia. La presente garanzia non

tocca i vostri diritti al ricorso in garanzia previsti dalla legge. Le nostre prestazioni di garanzia sono per voi gratuite.

2. La prestazione di garanzia riguarda esclusivamente i difetti dell‘apparecchio provatamente ricon-

ducibili a errori del materiale o di produzione ed è limitata, a nostra discrezione, all‘eliminazione di questi difetti o alla sostituzione dell‘apparecchio. Tenete presente che i nostri apparecchi non sono stati costruiti per l‘impiego artigianale, professio- nale o imprenditoriale. Pertanto un contratto di garanzia non viene concluso se l‘apparecchio è stato usato entro il periodo di garanzia in attività artigianali, imprenditoriali o industriali o se è stato sotto- posto a sollecitazioni equivalenti.

3. Sono esclusi dalla nostra garanzia:

- Danni all‘apparecchio causati dalla mancata osservanza delle istruzioni di montaggio o per un‘installazione non corretta, dalla mancata osservanza delle istruzioni per l‘uso (come ad es. colle- gamento a una tensione di rete o a un tipo di corrente non corretti), dalla mancata osservanza delle norme relative alla manutenzione e alla sicurezza, dall‘esposizione dell‘apparecchio a condizioni ambientali anomale o per la mancata esecuzione di pulizia e manutenzione. - Danni all‘apparecchio dovuti a usi impropri o illeciti (come per es. sovraccarico dell‘apparecchio o utilizzo di utensili di ricambio o accessori non consentiti), alla penetrazione di corpi estranei nell‘apparecchio (come per es. sabbia, pietre o polvere, danni dovuti al trasporto), all‘impiego della forza o a infl ussi esterni (come per es. danni causati da caduta). - Danni all‘apparecchio o a parti di esso da ricondurre a un‘usura comune, dovuta all‘uso o di altro tipo naturale.

4. Il periodo di garanzia è 24 mesi e inizia a partire dalla data di acquisto dell‘apparecchio. I diritti di

garanzia devono essere fatti valere prima della scadenza del periodo di garanzia, entro due settima- ne dopo avere accertato il difetto. È esclusa la rivendicazione di diritti di garanzia dopo la scadenza del relativo periodo. La riparazione o la sostituzione dell‘apparecchio non comporta una proroga del periodo di garanzia e con questa prestazione per l‘apparecchio o per pezzi di ricambio eventual- mente installati non inizia un nuovo periodo di garanzia. Ciò vale anche nel caso in cui si ricorra a un servizio sul posto.

5. Per rivendicare il diritto di garanzia vi preghiamo di denunciare l‘apparecchio difettoso sul sito inter-

net: www.isc-gmbh.info. Se il difetto dell‘apparecchio rientra nella nostra prestazione di garanzia, ricevete prontamente l‘apparecchio riparato o un apparecchio nuovo. Naturalmente eff ettuiamo a pagamento anche riparazioni sull‘apparecchio che non rientrano o non rien- trano più nella garanzia. A tale scopo inviate l‘apparecchio all‘indirizzo del nostro Centro Assistenza. Per parti mancanti, di consumo e soggette a usura rimandiamo alle limitazioni di questa garanzia secon- do le informazioni sul Servizio Assistenza di queste istruzioni per l‘uso. Anl_TH_MC_355_SPK7.indb 40Anl_TH_MC_355_SPK7.indb 40 10.10.13 10:5810.10.13 10:58HR/BIH
