GEBRUIKSAANWIJZING VC1310 VOLTCRAFT

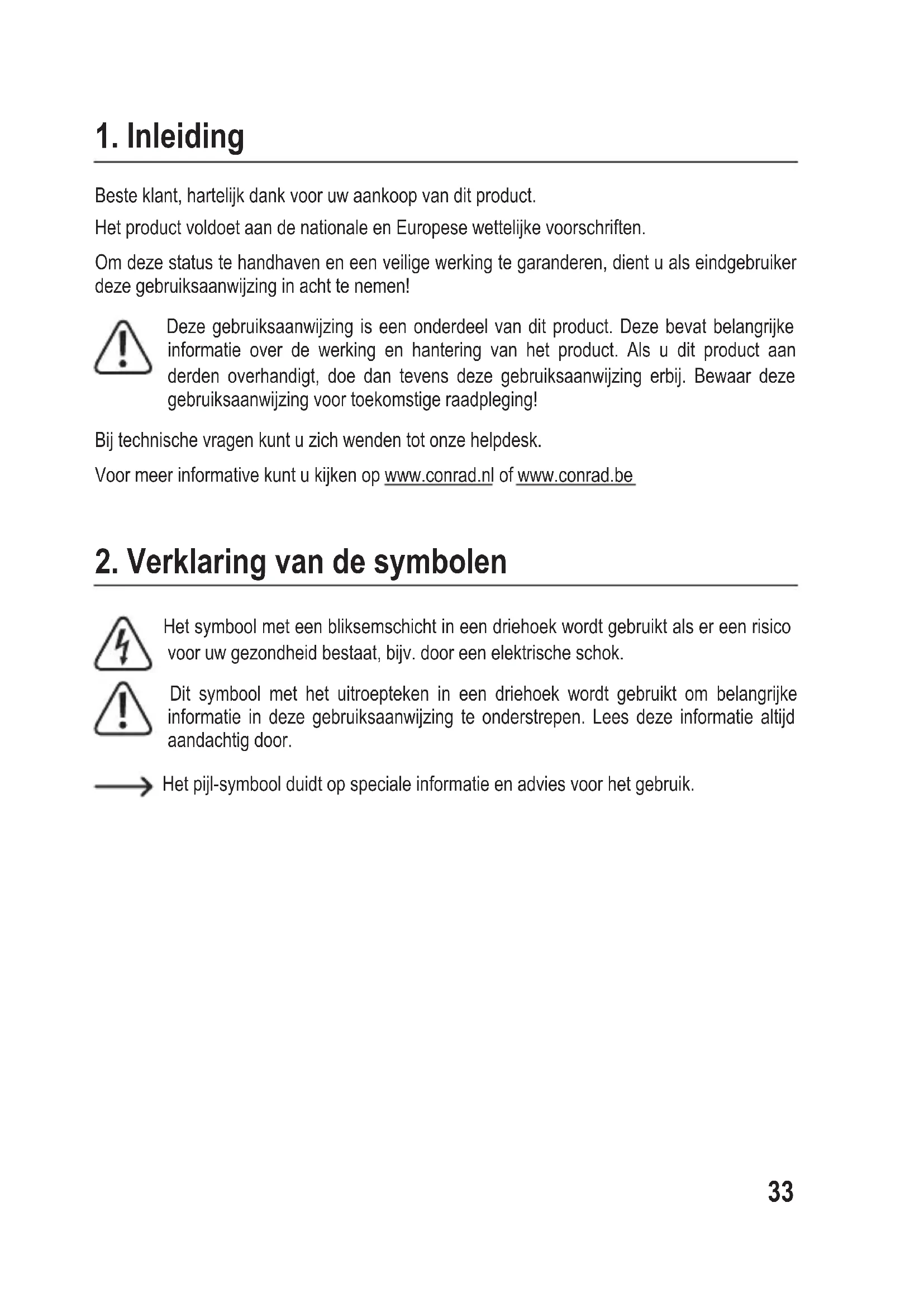

Beste klant, hartelijk dank voor uw aankoop van dit product. Het product voldoet aan de nationale en Europese wettelijke voorschriften. Om deze status te handhaven en een veilige werking te garanderen, dient u als eindgebruiker deze gebruiksaanwijzing in acht te nemen! Deze gebruiksaanwijzing is een onderdeel van dit product. Deze bevat belangrijke informatie over de werking en hantering van het product. Als u dit product aan derden overhandigt, doe dan tevens deze gebruiksaanwijzing erbij. Bewaar deze gebruiksaanwijzing voor toekomstige raadpleging! Bij technische vragen kunt u zich wenden tot onze helpdesk. Voor meer informative kunt u kijken op www.conrad.nl of www.conrad.be

2. Verklaring van de symbolen

Het symbool met een bliksemschicht in een driehoek wordt gebruikt als er een risico voor uw gezondheid bestaat, bijv. door een elektrische schok. Dit symbool met het uitroepteken in een driehoek wordt gebruikt om belangrijke informatie in deze gebruiksaanwijzing te onderstrepen. Lees deze informatie altijd aandachtig door. Het pijl-symbool duidt op speciale informatie en advies voor het gebruik.

Deze lekstroommeter met een hoge resolutie kan een stroom tot 100 µA AC vaststellen en bezit een 3 ½ cijfers tellend (1999 metingen) LCD-scherm en een 3,05 cm bekopening. Het is alleen bedoeld voor gebruik binnenshuis. Gebruik het niet buitenshuis. Contact met vocht, bijv. in de badkamer, moet absoluut worden vermeden. Vanwege veiligheids- en goedkeuringsredenen mag u niets aan dit product veranderen. Als het product voor andere doeleinden wordt gebruikt dan hierboven beschreven, kan het worden beschadigd. Bovendien kan onjuist gebruik resulteren in kortsluiting, brand, elektrische schok of andere gevaren. Lees de gebruiksaanwijzing aandachtig door en bewaar deze op een veilige plaats. Het product mag alleen samen met de gebruiksaanwijzing aan derden worden overhandigd. Alle bedrijfs- en productnamen zijn handelsmerken van de respectievelijke eigenaren. Alle rechten voorbehouden.

• Gebruiksaanwijzing 1Meest recente gebruiksaanwijzing Download de meest recente gebruiksaanwijzing via www.conrad.com/ downloads of scan de afgebeelde QR-code. Volg de aanwijzingen op de website.

5. Eigenschappen en functies

• Hoge resolutie (tot 100 µA AC)

• 3 ½ cijferig (1999 metingen) LCD-scherm

• Witte led-achtergrondverlichting

• Automatische uitschakeling

346. Veiligheidsinstructies

Lees de gebruiksaanwijzing aandachtig door en neem vooral de veiligheidsinformatie in acht. Indien de veiligheidsinstructies en de aanwijzingen voor een juiste bediening in deze gebruiksaanwijzing niet worden opgevolgd, aanvaarden wij geen verantwoordelijkheid voor hieruit resulteren persoonlijk letsel of materiële schade. In dergelijke gevallen vervalt de aansprakelijkheid/garantie. a) Algemene informatie

• Dit apparaat is geen speelgoed. Buiten het bereik van kinderen en huisdieren houden.

• Laat verpakkingsmateriaal niet achteloos rondslingeren. Dit kan voor kinderen gevaarlijk speelgoed worden.

• Bescherm het product tegen extreme temperaturen, direct zonlicht, sterke schokken, hoge vochtigheid, vocht, brandbare gassen, stoom en oplosmiddelen.

• Stel het artikel niet bloot aan mechanische spanning.

• Als het product niet langer veilig gebruikt kan worden, stel het dan buiten bedrijf en zorg ervoor dat niemand het per ongeluk kan gebruiken. Veilig gebruik kan niet langer worden gegarandeerd als het product: - zichtbaar is beschadigd, - niet meer naar behoren werkt, - gedurende een langere periode onder slechte omstandigheden is opgeslagen of - onderhevig is geweest aan ernstige transportbelasting.

• Behandel het product met zorg. Schokken, stoten of zelfs een val van geringe hoogte kunnen het product beschadigen.

• Raadpleeg een expert als u vragen hebt over gebruik, veiligheid of aansluiting van het apparaat.

• Onderhoud, aanpassingen en reparaties mogen alleen uitgevoerd worden door een technicus of een daartoe bevoegd servicecentrum.

• Als u nog vragen heeft die niet door deze gebruiksaanwijzing worden beantwoord, kunt u contact opnemen met onze technische dienst of ander technisch personeel. b) Aangesloten apparatuur

• Neem tevens de veiligheids- en gebruiksinstructies van andere apparaten die op het product zijn aangesloten in acht. 35c) (Oplaadbare) batterijen

• Zorg ervoor dat de (oplaadbare) batterij met de juiste polariteit in het product worden geplaatst.

• De (oplaadbare) batterijen dienen uit het apparaat te worden verwijderd wanneer het gedurende langere tijd niet wordt gebruikt om beschadiging door lekkage te voorkomen. Lekkende of beschadigde (oplaadbare) batterijen kunnen brandend zuur bij contact met de huid opleveren. Gebruik daarom veiligheidshandschoenen om beschadigde (oplaadbare) batterijen aan te pakken.

• Houd (oplaadbare) batterijen buiten bereik van kinderen. Laat (oplaadbare) batterijen niet rondslingeren omdat het gevaar bestaat dat kinderen en/of huisdieren ze inslikken.

• Alle (oplaadbare) batterijen dienen op hetzelfde moment te worden vervangen. Het door elkaar gebruiken van oude en nieuwe (oplaadbare) batterijen in het apparaat kan leiden tot batterijlekkage en beschadiging van het apparaat.

• (Oplaadbare) batterijen mogen niet worden ontmanteld, kortgesloten of verbrand. Niet-oplaadbare batterijen mogen nooit opnieuw worden opgeladen. Er bestaat explosiegevaar! d) Bediening

• Deze meter is zo ontworpen dat hij veilig in gebruik is. De gebruiker moet echter voorzichtig zijn tijdens het gebruik. De onderstaande regels moeten zorgvuldig worden opgevolgd om een veilig gebruik te waarborgen.

• Pas NOOIT stroom of spanning toe op de meter die hoger is dan het gespeciceerde maximum.

• WEES UITERST VOORZICHTIG bij het werken met spanningen hoger dan 25 V AC rms. Deze spanningen worden beschouwd als een gevaar op een elektrische schok.

• Gebruik de meter NOOIT tenzij de afdekking aan de achterkant en de afdekking van het batterij-/zekeringsvak op hun plaats zitten en goed zijn bevestigd. Invoerlimieten Functie Maximale ingang AC-stroom 200 mA 200 mA 2 A 2 A 200 A 200 A

1 Bek van de stroomtang 2 Draaibare functieschakelaar 3 Gegevens VASTHOUDEN en achtergrondverlichting 4 LCD-scherm 5 Klemactivering

a) Bereikspecicaties Functie Bereik Resolutie Nauwkeurigheid Ac-stroom (50 Hz) 200 mA 100 μA ±5,0% van uitlezing + 8 cijfers 2 A 1 mA ±5,0% van uitlezing + 10 cijfers 200 A 100 mA ±2,5% van uitlezing + 10 cijfers b) AC-stroommeting WAARSCHUWING: Om een elektrische schok te voorkomen, koppelt u de testkabels los van de stroomtang alvorens stroommetingen uit te voeren. 1 Zet de functieschakelaar op het gewenste stroombereik. 2 Druk op de schakelaar van de bek om de bekken van de stroomtang te openen en rond de geleider te plaatsen, waarbij u ervoor moet zorgen dat de bekken van de tang helemaal gesloten zijn. 3 Lees de AC-waarde af op het LCD-scherm. Raadpleeg de volgende toepassingsdiagrammen voor specieke meetconguraties: a. Lekstroommeting b. Stroombelastingsmeting 38c) Gegevens behouden Om de huidige meting op het LCD-scherm te bevriezen, drukt u op de toets ‘Hold Backlight’ (achtergrondverlichting ingeschakeld laten). Het woord ‘HOLD’ (vasthouden) verschijnt op het LCD-scherm terwijl de meter zich in de Data Hold-modus bevindt. Om de Data Hold-functie uit te schakelen en de stroomtang weer normaal te laten werken, drukt u nogmaals op de toets ‘Hold Backlight’. Het woord ‘HOLD’ (vasthouden) verdwijnt van het scherm. d) Achtergrondverlichting Druk minstens 2 seconden lang op de toets ‘Hold Backlight’ (achtergrondverlichting ingeschakeld laten) om de achtergrondverlichting in te schakelen. Hierdoor wordt ook de Data Hold-functie geactiveerd. Om de ‘Data Hold’-functie te ontgrendelen en terug te gaan naar de normale functie van de meter, drukt u op de toets ‘Data Hold’ (gegevens vasthouden). Om de achtergrondverlichting uit te schakelen, drukt u 2 seconden lang op de toets ‘Hold Backlight’ (achtergrondverlichting ingeschakeld laten). e) Max. vasthouden Om de max.-waarde op het LCD-scherm vast te houden, drukt u op de toets ‘Max’ (max.); het woord ‘Max’ (max.) verschijnt op het LCD-scherm. Om terug te keren naar het normale gebruik, drukt u opnieuw op de toets ‘Max’ (max.). f) Automatische uitschakeling De automatische uitschakeling schakelt de stroomtang na 15 minuten uit. g) Batterijvervanging 1 Wanneer het symbool voor een bijna lege batterij op het LCD-scherm verschijnt, moeten de batterijen worden vervangen. 2 Schakel het apparaat uit en verwijder de kruiskopschroef van het batterijvak aan de achterkant. 3 Til de afdekking van het batterijvak en vervang de twee AAA (1,5 V) batterijen. 4 Plaats de afdekking van het vak weer terug en draai de schroeven vast.

399. Onderhoud en reiniging

Gebruik in geen geval agressieve schoonmaakmiddelen, reinigingsalcohol of andere chemische oplossingen omdat deze schade aan de behuizing of storingen kunnen veroorzaken.

• Koppel het product vóór iedere reiniging los van de stroomvoorziening.

• Reinig het product met een droog, pluisvrij doekje.

a) Product Elektronische apparaten zijn recyclebaar afval en horen niet bij het huisvuil. Als het product niet meer werkt moet u het volgens de geldende wettelijke bepalingen voor afvalverwerking afvoeren. Haal eventueel geplaatste (oplaadbare) batterijen uit het apparaat en gooi ze afzonderlijk van het product weg. b) (Oplaadbare) batterijen U bent als eindverbruiker volgens de KCA-voorschriften wettelijk verplicht alle lege (oplaadbare) batterijen in te leveren. Verwijdering via het huisvuil is niet toegestaan. (Oplaadbare) batterijen die schadelijke stoffen bevatten, zijn gemarkeerd met nevenstaand symbool. Deze mogen niet via het huisvuil worden afgevoerd. De aanduidingen voor de zware metalen die het betreft zijn: Cd = Cadmium, Hg = Kwik, Pb = Lood (naam op (oplaadbare) batterijen, bijv. onder het afval-icoontje aan de linkerzijde). U kunt verbruikte (oplaadbare) batterijen gratis bij de verzamelpunten van uw gemeente, onze lialen of overal waar (oplaadbare) batterijen worden verkocht, afgeven. Op deze wijze voldoet u aan uw wettelijke verplichtingen en draagt u bij aan de bescherming van het milieu. 4011. Technische gegevens Schermtype ....................................LCD, 3 ½ cijfers, 1999 metingen Bekopening .....................................3,05 cm AC stroombereik .............................200 mA, 2 A, 200 A AC stroomresolutie ......................... 100 µA, 1 mA, 100 mA AC stroomnauwkeurigheid ............. ±5,0% van de lezing + 8 tekens ±5,0% van de lezing + 10 tekens ±2,5% van de lezing + 10 tekens Overbelastingsindicatie ..................‘OL’ wordt weergegeven op het LCD-scherm Batterijtype ......................................2x AAA Levensduur van de batterij .............200 uur Gebruiksomstandigheden ............... 0 °C tot +30 °C, <90 % relatieve luchtvochtigheid (niet condenserend) +30 °C tot 40 °C, <75 % relatieve luchtvochtigheid (niet condenserend) +40 °C tot 50 °C, <45 % relatieve luchtvochtigheid (niet condenserend) <3.000 m hoogte Opslagcondities .............................. -25 °C tot +60 °C, <90 % relatieve luchtvochtigheid (niet condenserend) <3.000 m hoogte Afmetingen (H x B x D) ...................182 x 61 x 34 mm Gewicht ...........................................163 g (exclusief batterijen) 412368174_v2_0122_02_DS_m_4L_(1) Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z.B. Fotokopie, Mikroverlmung, oder die Erfassung in elektronischen Daten-verarbei- tungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nach- druck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung. Copyright 2022 by Conrad Electronic SE. This is a publication by Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). All rights including translation reserved. Reproduction by any method, e.g. photo- copy, microlming, or the capture in electronic data processing systems require the prior written approval by the editor. Reprinting, also in part, is prohibited. This publi- cation represent the technical status at the time of printing. Copyright 2022 by Conrad Electronic SE. Ceci est une publication de Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Tous droits réservés, y compris de traduction. Toute reproduction, quelle qu‘elle soit (p. ex. photocopie, microlm, saisie dans des installations de traitement de données) nécessite une autorisation écrite de l‘éditeur. Il est interdit de le réimprimer, même par extraits. Cette publication correspond au niveau technique du moment de la mise sous presse. Copyright 2022 by Conrad Electronic SE. Dit is een publicatie van Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle rechten, vertaling inbegrepen, voorbehouden. Reproducties van welke aard dan ook, bijvoorbeeld fotokopie, microverlming of de registratie in elektronische gege- vensverwerkingsapparatuur, vereisen de schriftelijke toestemming van de uitgever. Nadruk, ook van uittreksels, verboden. De publicatie voldoet aan de technische stand bij het in druk bezorgen. Copyright 2022 by Conrad Electronic SE.
