BEDIENUNGSANLEITUNG VC1310 VOLTCRAFT

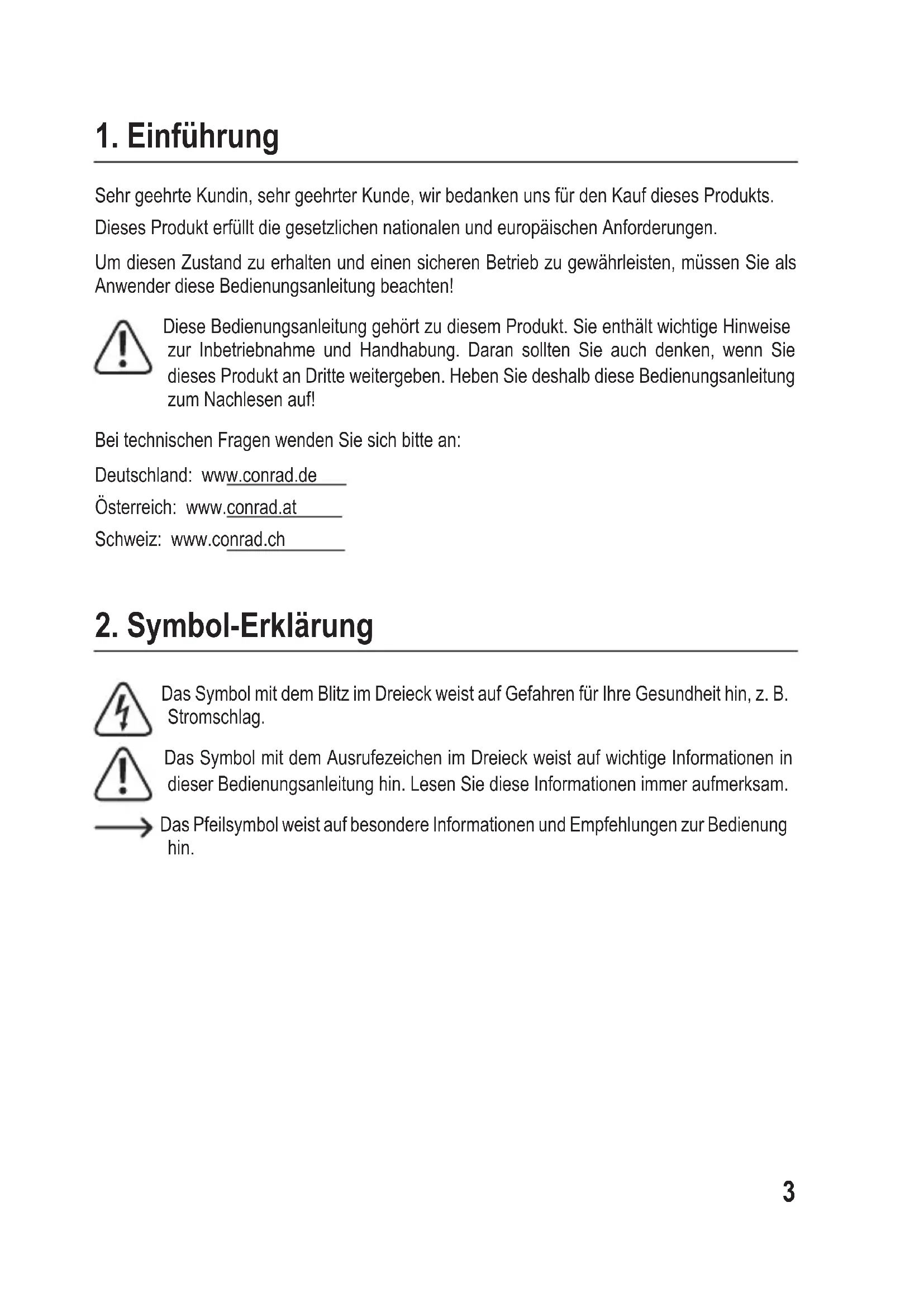

Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produkts. Dieses Produkt erfüllt die gesetzlichen nationalen und europäischen Anforderungen. Um diesen Zustand zu erhalten und einen sicheren Betrieb zu gewährleisten, müssen Sie als Anwender diese Bedienungsanleitung beachten! Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Daran sollten Sie auch denken, wenn Sie dieses Produkt an Dritte weitergeben. Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf! Bei technischen Fragen wenden Sie sich bitte an: Deutschland: www.conrad.de Österreich: www.conrad.at Schweiz: www.conrad.ch

Das Symbol mit dem Blitz im Dreieck weist auf Gefahren für Ihre Gesundheit hin, z. B. Stromschlag. Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Informationen in dieser Bedienungsanleitung hin. Lesen Sie diese Informationen immer aufmerksam. Das Pfeilsymbol weist auf besondere Informationen und Empfehlungen zur Bedienung hin.

33. Bestimmungsgemäße Verwendung

Dieses hochauösende Ableitstromprüfgerät kann Ströme von bis zu 100 µA AC erfassen und verfügt über eine 3 ½-stellige (1999 Counts) LCD-Anzeige und eine Klemmenöffnung von 3,05 cm. Das Produkt ist ausschließlich für den Innengebrauch bestimmt. Verwenden Sie es daher nicht im Freien. Der Kontakt mit Feuchtigkeit, z. B. im Badezimmer, ist unbedingt zu vermeiden. Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder verändern. Sollten Sie das Produkt für andere als die zuvor beschriebenen Zwecke verwenden, kann das Produkt beschädigt werden. Eine unsachgemäße Verwendung kann außerdem zu Gefahren wie Kurzschlüssen, Bränden oder elektrischen Schlägen führen. Lesen Sie sich die Bedienungsanleitung sorgfältig durch und bewahren Sie sie sicher auf. Reichen Sie das Produkt nur zusammen mit der Bedienungsanleitung an Dritte weiter. Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

• Bedienungsanleitung 1Aktuelle Bedienungsanleitungen Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad. com/downloads herunter oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf der Webseite.

5. Ausstattung und Funktionen

• Hochauösend (bis zu 100 µA AC)

• 3 ½-stellige (1999 Counts) LCD-Anzeige

• Klemmenöffnung 3,05 cm

46. Sicherheitshinweise

Lesen Sie sich die Bedienungsanleitung sorgfältig durch und beachten Sie insbesondere die Sicherheitshinweise. Sollten Sie die in dieser Bedienungsanleitung aufgeführten Sicherheitshinweise und Informationen für einen ordnungsgemäßen Gebrauch nicht beachten, übernehmen wir keine Haftung für daraus resultierende Personen- oder Sachschäden. Darüber hinaus erlischt in solchen Fällen die Gewährleistung/Garantie. a) Allgemein

• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.

• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte andernfalls für Kinder zu einem gefährlichen Spielzeug werden.

• Schützen Sie das Produkt vor extremen Temperaturen, direkter Sonneneinstrahlung, starken Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen, Dämpfen und Lösungsmitteln. • Setzen Sie das Produkt keinen hohen mechanischen Beanspruchungen aus.

• Sollte kein sicherer Betrieb mehr möglich sein, nehmen Sie das Produkt außer Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt - sichtbare Schäden aufweist, - nicht mehr ordnungsgemäß funktioniert, - über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde oder - erheblichen Transportbelastungen ausgesetzt wurde.

• Gehen Sie stets vorsichtig mit dem Produkt um. Stöße, Schläge oder sogar das Herunterfallen aus geringer Höhe können das Produkt beschädigen.

• Wenden Sie sich an einen Fachmann, sollten Sie Zweifel in Bezug auf die Arbeitsweise, die Sicherheit oder den Anschluss des Geräts haben.

• Lassen Sie Wartungs-, Änderungs- und Reparaturarbeiten ausschließlich von einer Fachkraft bzw. einer zugelassenen Fachwerkstatt ausführen.

• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet wurden, wenden Sie sich an unseren technischen Kundendienst oder anderes Fachpersonal. 5b) Angeschlossene Geräte

• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Geräte, an die das Produkt angeschlossen werden. c) Batterien/Akkus

• Achten Sie beim Einlegen der Batterien / Akkus auf die richtige Polung.

• Entfernen Sie die Batterie/den Akku, wenn Sie das Gerät längere Zeit nicht verwenden, um Beschädigungen durch Auslaufen zu vermeiden. Auslaufende oder beschädigte Batterien/Akkus können bei Hautkontakt Säureverätzungen hervorrufen. Beim Umgang mit beschädigten Batterien/Akkus sollten Sie daher Schutzhandschuhe tragen.

• Bewahren Sie Batterien/Akkus außerhalb der Reichweite von Kindern auf. Lassen Sie Batterien / Akkus nicht frei herumliegen, da diese von Kindern oder Haustieren verschluckt werden könnten.

• Alle Batterien/Akkus sollten zum gleichen Zeitpunkt ersetzt werden. Das Mischen von alten und neuen Batterien/Akkus im Gerät kann zum Auslaufen der Batterien/ Akkus und zur Beschädigung des Geräts führen.

• Nehmen Sie keine Batterien / Akkus auseinander, schließen Sie sie nicht kurz und werfen Sie sie nicht ins Feuer. Versuchen Sie niemals, nicht auadbare Batterien zu laden. Es besteht Explosionsgefahr! d) Bedienung

• Dieses Messgerät ist für eine sichere Anwendung ausgelegt. Der Bediener muss jedoch bei der Verwendung Vorsicht walten lassen. Um einen sicheren Betrieb zu gewährleisten, sollten die unten aufgeführten Regeln sorgfältig befolgt werden.

• Legen Sie NIEMALS eine Spannung oder einen Strom an das Messgerät an, der den angegebenen Höchstwert überschreitet.

• SEIEN SIE EXTREM VORSICHTIG, wenn Sie mit Spannungen von mehr als 25 V AC rms arbeiten. Diese Spannungen verursachen Stromschläge.

• Nehmen Sie das Messgerät NIEMALS in Betrieb, wenn die hintere Abdeckung und die Batterie-/Sicherungsklappe nicht angebracht und fest verschlossen sind. Eingangsgrenzwerte Funktion Maximaler Eingang Wechselstrom 200 mA 200 mA 2 A 2 A 200 A 200 A

67. Bedienelemente und Komponenten

1 Strommessklemme 2 Funktionsdrehschalter 3 Data HOLD- und Hintergrundbeleuchtungstaste 4 LC-Display 5 Klemmenöffner

a) Bereichsspezikationen Funktion Bereich Auösung Genauigkeit AC-Strom (50 Hz) 200 mA 100 μA ±5,0 % des Messwerts + 8 Stellen 2 A 1 mA ±5,0 % des Messwerts + 10 Stellen 200 A 100 mA ±2,5 % des Messwerts + 10 Stellen b) Messung von Wechselstrom (AC) WARNUNG: Um einen Stromschlag zu vermeiden, trennen Sie die Messleitungen vom Messgerät, bevor Sie Strommessungen durchführen. 1 Stellen Sie den Funktionsschalter auf den gewünschten Strombereich. 2 Drücken Sie den Klemmenöffner, um die Klemmbacken zu öffnen, und klemmen Sie den Leiter um, sodass er vollständig von den Klemmbacken umschlossen wird. 3 Lesen Sie den Wechselstromwert auf dem LCD-Display ab. Spezische Messkongurationen nden Sie in den folgenden Anwendungsdiagrammen: a. Ableitstrommessung b. Laststrommessungen 8c) Messwert wird vorübergehend dauerhaft angezeigt Um den aktuellen Messwert auf der LCD-Anzeige einzufrieren, drücken Sie die Taste „Hold Backlight“ (Hintergrundbeleuchtung halten). Das Wort „HOLD“ (Halten) erscheint auf der LCD-Anzeige, während sich das Messgerät im Data Hold-Modus bendet. Um die Data-Hold- Funktion aufzuheben und das Messgerät in den Normalbetrieb zurückzuversetzen, drücken Sie erneut die Taste „Hold Backlight“ (Hintergrundbeleuchtung halten). Das Wort HOLD wird nicht mehr angezeigt. d) Hinterleuchtetes Display Halten Sie die Taste „Hold Backlight“ (Hintergrundbeleuchtung halten) länger als 2 Sekunden gedrückt, um die Hintergrundbeleuchtung einzuschalten. Dadurch wird auch die Data-Hold- Funktion aktiviert. Um die Data Hold-Funktion aufzuheben und das Messgerät wieder in den Normalbetrieb zu versetzen, drücken Sie die Taste „Data Hold“. Um die Hintergrundbeleuchtung auszuschalten, halten Sie die Taste „Hold Backlight“ (Hintergrundbeleuchtung halten) länger als 2 Sekunden gedrückt. e) Maximum halten Um den maximalen Messwert auf der LCD-Anzeige einzufrieren, drücken Sie die Taste „Max“. Daraufhin erscheint auf der LCD-Anzeige das Wort „Max“. Um das Messgerät in den Normalbetrieb zurückzuversetzen, drücken Sie erneut die Taste „Max“. f) Selbstabschaltung Die automatische Abschaltfunktion schaltet das Messgerät nach 15 Minuten aus. g) Batteriewechsel 1 Wenn das Symbol für schwache Batterien auf der LCD-Anzeige erscheint, müssen die Batterien ausgetauscht werden. 2 Schalten Sie das Gerät aus und entfernen Sie die Kreuzschlitzschraube am hinteren Batteriefach. 3 Heben Sie den Batteriefachdeckel ab und setzen Sie die beiden Batterien vom Typ AAA (1,5 V) ein. 4 Setzen Sie den Batteriefachdeckel wieder auf und befestigen Sie die Schraube wieder.

99. Pege und Reinigung

Verwenden Sie keine aggressiven Reinigungsmittel, Alkohol oder andere chemische Lösungsmittel, da diese zu Schäden am Gehäuse und zu Fehlfunktionen des Produkts führen können.

• Trennen Sie das Produkt vor jeder Reinigung von der Stromversorgung.

• Verwenden Sie zum Reinigen des Produkts ein trockenes, faserfreies Tuch.
