99448 - Multimeter Brüder Mannesmann - Gratis gebruiksaanwijzing en handleiding

Technische kenmerken	Digitale multimeter met LCD-display, meting van AC/DC-spanning, AC/DC-stroom, weerstand, continuïteit en diode-test.
Gebruik	Ideaal voor professionals en elektronica-liefhebbers, voor nauwkeurige metingen in diverse elektrische projecten.
Onderhoud en reparatie	Controleer regelmatig de batterijen en vervang ze indien nodig. Reinig het apparaat met een zachte, droge doek.
Veiligheid	Draag isolerende handschoenen bij het meten van hoge spanningen. Gebruik het apparaat niet in vochtige omgevingen.
Algemene informatie	2 jaar garantie, voldoet aan CE-normen. Wordt geleverd met testkabels en een batterij.

Veelgestelde vragen - 99448 Brüder Mannesmann

Hoe zet ik de Brüder Mannesmann 99448 multimeter aan?

Draai de functiekeuzeschakelaar naar een willekeurige stand om de multimeter aan te zetten. Het scherm zou automatisch moeten oplichten.

Hoe vervang ik de batterij van de multimeter?

Verwijder de schroeven van het batterijvak aan de achterkant van de multimeter, haal het deksel eraf en vervang de batterij door een nieuwe van hetzelfde type (meestal 9V).

Wat moet ik doen als het scherm 'OL' aangeeft?

'OL' betekent 'over limit', wat aangeeft dat de gemeten waarde de capaciteit van de multimeter overschrijdt. Controleer het geselecteerde meetbereik en pas dit indien nodig aan.

Hoe meet ik gelijkspanning met de multimeter?

Zet de functiekeuzeschakelaar op het DCV-symbool, sluit de rode meetpen aan op de V\u03a9mA-terminal en de zwarte meetpen op de COM-terminal. Raak met de meetpennen de aansluitingen van het circuit aan.

De multimeter reageert niet, wat moet ik doen?

Controleer eerst de batterij als de multimeter niet reageert. Vervang deze als hij leeg is. Controleer bij aanhoudende problemen de verbindingen van de meetpennen en reset het apparaat.

Hoe meet ik weerstand met de multimeter?

Zet de functiekeuzeschakelaar op het \u03a9-symbool. Sluit de meetpennen aan op de aansluitingen van het component dat u wilt testen.

Kan ik de multimeter gebruiken om hoge stromen te meten?

Nee, de Brüder Mannesmann 99448 heeft meetlimieten. Overschrijd 10A niet bij stroommetingen. Gebruik een shunt of een multimeter met een hogere capaciteit voor hogere stromen.

Hoe kalibreer ik de multimeter?

De Brüder Mannesmann 99448 multimeter vereist doorgaans geen kalibratie. Als u onjuiste metingen vermoedt, vergelijk deze dan met een referentieapparaat.

Wat betekent het 'diode'-symbool op de schakelaar?

Het 'diode'-symbool wordt gebruikt om de continuïteit te testen en de goede werking van diodes te controleren. Zet de schakelaar op dit symbool en sluit de meetpennen aan op de aansluitingen van de diode.

Hoe zet ik de multimeter uit?

De multimeter schakelt automatisch uit na enkele minuten inactiviteit. Voor directe uitschakeling draait u de functiekeuzeschakelaar naar 'OFF'.

GEBRUIKSAANWIJZING 99448 Brüder Mannesmann

Lees voor gebruik de handleiding zorgvuldig en helemaal door en leef bij alle meetwerkzaamheden de veiligheidsmaatregelen na.

Het apparaat heeft verscheidene interne veiligheidsvoorzieningen en een fijne overlastzekering) die bij correct gebruik een hoge bedrijfsveiligheid garanderen.

Meetcategorij CAT III (300V)

Algemene gegevens

• 3 1/2-cijferig LCD-venster, cijferhoogte 20 ~mm
• Automatische polaritindicatie
• Batterijlaadtoestand-symbol
  Overstroomindicatie "OL"
  Bedrijfstemperatuur 0-40 °C, relatieve vochtigkeit < 75 %
• Opslagtemperatuur -10° tot +50 °C
• Batterij: 9 V blokbatterij (6F22)
  Veiligheidszekeringen: F1: 250mA / 300 V - snel F2: 10 A / 300 V - snel

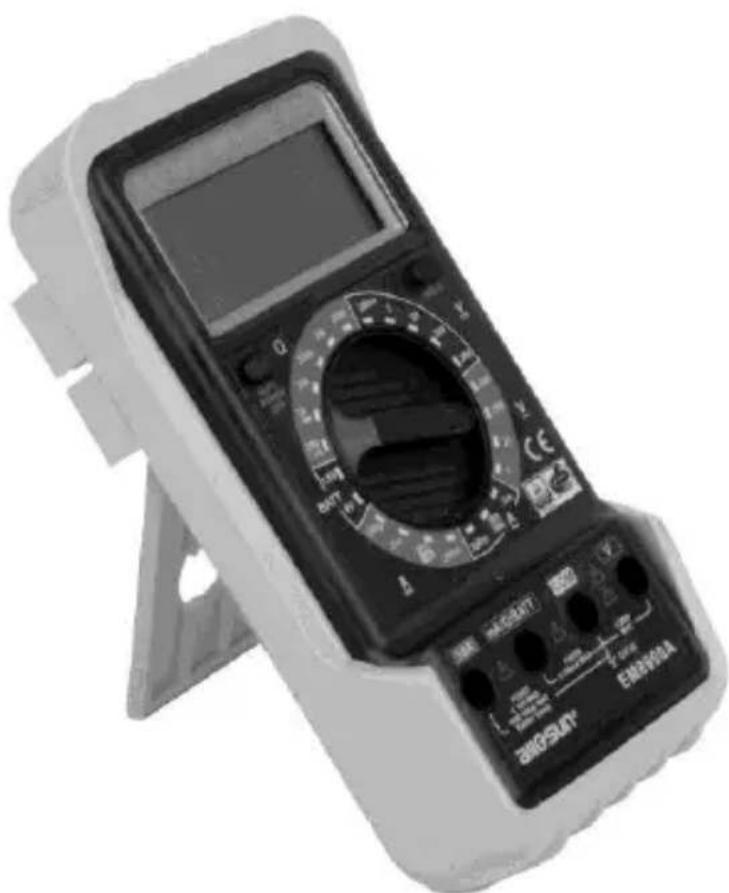

Beschrijving van het bedieningsveld

1. Bedrijfsschakelaar
2. LCD-display
3. "HOLD" -toets voor de opslag van meetwaarden
4. Positieve (+) ingang voor loot spanning-metingen
5. Negatieve (-) ingang "COM" voor alle meetbereiken
6. Positieve (+) ingang mA/Ω/BATT voor alle meetbereiken buiten spanningmetingen en stroommetingeneer dan 10 A
7. Positieve (+) ingang 10 A voor de 10 A-meetbereiken
8. Centrale draaischakelaar

Veiligheidsvoorschriften

Leef de geldende VDE-voorschriften en de volgende veiligheidsregels na, teneinde het meetapparaat te vrijwaren van beschadigingen en de gebruiker een gevaarloze meting te garanderen.

• Controller het meetapparaat en de test-kabels voorafgaand aan alle meetwerkzaamheden op beschadigingen. Gebruik beschadigde apparaten of kabels nicht langer.
• Uitsluitend vakmensen mogen het apparaat openen en/of repareren.
• Controller het meetapparaat algijd voorafgaand aan een meting door eenbekende spanning te meten.
• Overschrijd nooit de grenswaarden die naast de ingangsbussen zijn afgedrukt en in de specificaties�n aangegeven.
• De spanning:tussen de "COM"-bus en aarde mag nooit groter+zijn dan 300V , teneinde elektrische ongevalten te vermiiden.
• Gebruik het meetapparaatuitsluitend, wanner de behuizing volledig is gesloten.
• Gebruik uitsluitend de testkabels die bij het apparaat horen.

• Steek de testkabelstekker algijd tot aan de aanslag in de ingangsbussen.
  Stel de draaischakelaar in op de gewenste meetgrootheid en het juistemeetbereik, voordat u een meting verricht.

• Wanner u onbekende meetwaarden verwacht, begint u met het hoogste meetbereik en schakeltervolgens (indien nodig) omlaag maar een gunsti-ger afleesbereik.

• Houd de meetelektroden uitsluitend vast aan de geïsoleerde kunststof grepen boven de vingerbescherming. Vermijd direct vingercontact met de metalen stiften.

• Wees bijzonder voorzichtig bij het meten van de volgende spanningen:

• Gelijkspanning (DCV/ ) boven 60V

• Wisselspanning (ACV / ~) boven 30V

• Raakijdens de meting geen geaarde delen aan. (leidingen, verwarmingslichamen et cetera)

Bij waarstands- en dioden-metingen mag geen externe spanning op de meetingangen staan. Vóor de meting trekt u bij apparatuur met netvoeding de netstekker eruit respectievelijk verwijdert u bij batterijgevoede meetobjecten de batterijen.

Vermijd trillingen, of inwerking van vocht, veel stof of intensieve zonnestraling. Overschrijd nooit de aangegeven temperatuurbovengrens, teneinde te vermijden dat de achtergrond van het venster Zwart worden.

• Reinig de machine uitsluitend met een kwast of een zachte,licht vochtige doek. (Gebruik geen reinigings- of oplosmiddel). Laat bij het reinigen geen vloeistof in het inwendige van het meetapparaat komen.

NL

Schakel het meetapparaat na beeindig ing van de meetwerkzaamheden.altijduit.
- Wonneer u het meetapparaat langearend Niet gebruikt, kunt u het Beste de blokbatterij er uitenemen (leegloop-gevaar) en het apparaat bewaren op een droge enveiligeplaats waar kinderen er nicht bij hunnen komen.

Wisselspanningmeting (V)

• Sluit de zwarte testkabel aan op de bus "COM", de rode op de bus "V".
  Stel de draaischakelaar in het bereik "V~" in op de juiste meetstand. Wanneer u voor de meting geen idee hebt hoe groot de spanning is, stelt u de draaischakelaar eerst in op de hoogste waarde en verlaagt u de waarde trapsgewijs, tot een zinvolle indicatie worden bereikt.
• Verbind de meetstiften met de spanning-meetstiften en lees demeetwaarde af op het venster.

Gelikspanningmeting (V=)

• Sluit de zwarte testkabel aan op de bus "COM", de rode op de bus "V".
  Stel de draaischakelaar in het bereik "V~" in op de juiste meetstand. Wanneer u voor de meting geen idee hebt hoe groot de spanning is, stelt u de draaischakelaar eerst in op de hoogste waarde en verlaagt u de waarde trapsgewijs, tot een zinvolle indicatie worden bereikt.

• Verbind de meetpunten met de spanningsmeetpunten (let op de pola-riteit) en lees de meetwaarde af op het venster.

Wisselstroommeting (A )

• Sluit de zwarte testkabel aan op de bus "COM" en de rode testkabel op de bus "mA/Ω/BATT" (voor metingen tot 200 mA) respectievelijk op de bus "10 A" (voor metingen tot 10 A).

• Zet de draaischakelaar nu of in het bereik "A~" in de juiste meetstand, of in de stand "10 A".

• Verbind de meetpunten met de spanningsmeetpunten en lees de meetwaarde en de polariteit af op het venster (polariteit van de rode testkabel is positief +).

Gelijkstroommeting (A =)

• Sluit de zwarte testkabel aan op de bus "COM" en de rode testkabel op de bus "mA/Ω/BATT" (voor metingen tot 200 mA) respectievelijk op de bus "10 A" (voor metingen tot 10 A).

• Zet de draaischakelaar nu of in het bereik "A" in de juiste meetstand, of in de stand "10 A".

• Verbind de meetpunten met de spanningsmeetpunten en lees de meetwaarde en de polariteit af op het venster (polariteit van de rode testkabel is positief +).

Weerstandmeting

• Let op: verricht waterdstandmetingen uitsluitend aan spanningsloze waterdstanden!
• Sluit de zwarte testkabel aan op de bus "COM" en de rode testkabel op de bus "mA/Ω/BATT".
• Zet de draaischakelaar in het bereik "Ω" in de juiste meetstand.
• Verbind de meetstiften met de te controlleden weiterstand en lees demeetwaarde af op het venster.

Diodentest

• Let op: verricht de diodentest uitsluitend aan spanningsloze halfgeleiderdioden! Wanner de meting worden verricht binnen elektronische schakelingen, moet de bedrijfsspanning van deschakeling�ui tgeschakeld.
• Sluit de zwarte testkabel aan op de bus "COM" en de rode testkabel op de bus "mA/Ω/BATT".
  Zet de draaischakelaar in stand
• Verbind de rode meetstift met de anode (+), en de zwarte meetstift met de cathode (-) van de te testen diode.
• Lees demeetwaarde voor de voorspanningbelasting in mV af op het venster. Bij een verkeerde polariteit ziet u de waarde "OL" in het venster. Herhaal de test met omgepoolde testkabels.

Doergangstest

• Sluit de zwarte testkabel aan op de bus "COM" en de rode testkabel op de bus "mA/Ω/BATT".
  Zet de draaischakelaar in stand
• Verbind de meetstiften met de te controlleden object.
  As de waarstand is minder 20 , een geluidssignaal worden opklinken.

Test van batterijen

• Sluit de zwarte testkabel aan op de bus "COM" en de rode testkabel op de bus "mA/Q/BATT".
• Zet de draaischakelaar nu of in het bereik "BATT" in de juiste meetstand. (1,5 V of 9V)
• Verbind de rode meetstift met de plus-pool (+), en de zwarte meetstift met de minus-pool (-) van de te testen batterij.
  Lees de meetwaarde af op het venster.
• De batterij is belast van een ingebouwde waarstand;kaarom hebt U een doelmatig verklaring over de fuctionaliteit van de batterij.

De batterij verrangen

Zodra in het venster de individatie " verschijnt, moet u de batterij verrangen.
- Schakel de apparaat "OFF" en verwijder de testkabels UIT de bussen.
- Open hetijkenzijde deksel van het multimeter en verwijdder de lege batterij.
Maak de drukknopaansluiting van de lege batterij los en bevestig.Deze aan de neue batterij (9 V-blok / 6F22).

• Plaats de nouvelle batterij in de behuizing, en sluit het deksel.

Let op: volgens de milieuvoorschriften bent u verplicht verbruike of defeche batterijen in te leveren bijplaatselijke winkels of batterij-inzamelpunten. Nietnaleving wordt waarschijnlijk gezien als een sanctioneerbare overtreding en beboet met een geldstraf.

De fijnzekering verrangen

• Wanner de fijnzekering is doorgebrand vanwege een overbelasting of een verkeerde bediening, opent u het deksel van het batterijvak, neemt u de batterijuit de behuizing en haalt u de drukknopaansluiting van de batterij af.

• Verwijder de defecte fijnzekering enplaats een intacte zekering van hetzelfdetype.

• De apparaat heft twee sekeringen: F1: 250mA / 300 V - snel

• F2: 10 A / 300 V - snel

Tweeaar volledige garantie

De garantietijd voor dit apparaat begint op de dag van de aankoop. U levert een bewijs van de aankoopdatum door de originele aankoopbon aan ons op te sturen.

1. Brüder Mannesmann geeft voor alle optredende materiaal- en fabricagefou- ten 24 maanden garantie na aankoop. Wij garanderen dan de kosteloze verranging van alle defecte delen of van het hele apparaat. Neem bij eventuelevragen of kwaliteitisproblemen contact op met onderstaand telefoonnummer.

2. UW RECHT OP GARANTIE GELDT ALLEEN INDIEN:

3. een bewijs van aankoopdatum in de vorm van een AANKOOPBON getoond kan worden;

4. aan het apparaat geen reparations of veranderingen door derden zich aangebracht, of Niet originele onderdelen zich gemonteerd;

5. het apparaat volgens de bedieningsvoorschriften is behandeld;

6. er geen spreake is van overmacht vanijke kant.

7. Door een reparatie of verranging van onderdelen binnen de garantietermijn, worden de garantietermijn Niet verlangd.

8. Normale slijtage valt nicht onder de garantie.

9. De garantiebepalingen gelden in combinatie met once leverings- en verkoopvoorwaarden.

10. Slecht verpakte artikelen worden geweigerd.

Neem bij eventuele vragen of kwaliteits-problemen onmiddelijk contact op met de producent:

42859 Remscheid / Duitsland

Telefoon: +49 2191 - 37 14 71

Telefax: +49 2191 - 38 64 77

Email: [e-mail]

Gereedschap dat wat verranging toe is en milieuubescherming

Wanner het gereedschap ooit zo intensief is gebrukt dat het moet worden verrangen, of wanner u het Niet meer nodig hebt, denk dan bij het verwijderen om het milieu. Doe het gereedschap Niet bij het normale huisafval, maar verwijder het op milieuvriendelijk manier. Vraag waarover

informatie op bij uw BRÜDER MANNESMANN leverancier.

Technische gegevens

Functie Bereik Resolutie Nauwkeurigh. Overlastbev.
Gelijkspanning V DC	200 mV 0,1 mV ± (0,5% + 5)		300 V DC/AC
	2 V 1 mV	± (0,8% + 5)
	20 V 10 mV
	200 V 0,1 V
	300 V 1 V ± (1,0% + 5)
Wissel-spanning V AC	2 V 1 mV	± (1,0% + 5)	300 V AC/DC
	20 V 10 mV
	200 V 0,1 V
	300 V 1 V ± (1,2% + 5)
Gelijksstrom A DC	200 μA 0,1 μA	± (1,0% + 5)	250 mA/300V F
	2 mA 1 μA
	20 mA 10 μA	± (1,2% + 5)
	200 mA 0,1 mA
	10 A 10 mA ± (2,0% + 5)	10 A/300V F
Wisselstrom A AC	2 mA 1 μA ± (1,2% + 5)		250 mA/300V F
	20 mA 10 μA	± (1,5% + 5)
	200 mA 0,1 mA
	10 A 10 mA ± (3,0% + 7)	10 A/300V F
Weerstand	200 Ω	± (1,0% + 5)	300 V DC/AC
	2 kΩ	± (0,8% + 3)
	20 kΩ 10 Ω
	200 kΩ	0,1 kΩ
	2 MΩ	1 kΩ
	20 MΩ 10 kΩ	± (1,2% + 3)
Diode test		Teststroom 1,0 mA, opene circuitspanning 2,9 V
Batterij test	1,5 V		Teststroom ca. 20 mA
	9 V		Teststroom ca. 5 mA
