GEBRUIKSAANWIJZING VR64703LVMP LG

• Stellen Sie dieses Akkupack nicht in der Nähe einer Wärmequelle, werfen Sie es nicht ins Feuer oder ins Wasser. • Laden Sie das Akkupack nicht in einer feuchten oder nassen Umgebung auf. • Von Kindern, Säuglinge oder Haustiere fernhalten.FUNCTIES Hoekreiniging Door de aanwending van een gloednieuw conceptontwerp dat geschikt is voor wanden, is het reinigend vermogen van de Robot Cleaner uiterst doelmatig. De 'Learning' stand (zelfl erend) De Robot Cleaner is in staat om de omgeving te onthouden door middel van de leermodus voor slimmere reiniging. Turbo stand In de stand "Turbo" reinigt de robotstofzuiger krachtiger waarmee een schoner resultaat wordt behaald. Indien geselecteerd, wordt de stand "Turbo" automatisch ingeschakeld op tapijten, zodat de robotstofzuiger doelmatiger kan reinigen. Dweilhouder met handgreep Met de "dweilhouder met handgreep" kunnen gebruikers gemakkelijker de dweil vervangen zonder het apparaat om te hoeven draaien. My Space - modus Als u de robotstofzuiger opdraagt een bepaalde ruimte te reinigen, reinigt deze snel de gewenste ruimte. Stofzuigen herhalen De robotstofzuiger reinigt continu totdat de batterij leeg is. Locatiezoekfunctie Wanneer de robotstofzuiger tijdens het stofzuigen wordt verplaatst plek wordt verplaatst, zal het apparaat automatisch zoeken naar de vorige locatie en terugkeren naar de plek waar hij werd onderbroken. ZigzagINHOUD Veiligheidsmaatregelen Meegeleverd met product Beschrijving van de onderdelen Functies van de knoppen Informatie over de display-status Voordat u begint Overzicht

Hoe het oplaadstation te installeren Hoe de stroomvoorziening naar de robotstofzuiger aan en uit te zetten Hoe te starten en te stoppen met reinigen Hoe de batterij op te laden Reinigingsmodi Extra reinigingsmodi Tijdsinstelling Reiniging volgens schema Dweilreiniging (optie) Locatiezoekfunctie Slimme diagnose De opvangbak reinigen Het fi lter van de opvangbak reinigen De borstel reinigen De sensor/contactpunten reinigen De zijborstel reinigen De ultramicrovezel-dweil (optie) reinigen

Problemen oplossen Voordat u belt voor ondersteuning Verwijzingspunten

VEILIGHEIDSMAATREGELEN Het doel van de hieronder beschreven veiligheidsvoorschriften is dat de gebruiker het product veilig en correct gebruik om eventuele overwachte risico's op verwondingen of schade te voorkomen. Elementaire voorzorgsmaatregelen Nadat u de handleiding heeft gelezen, bewaart u deze op een gemakkelijk toegankelijke locatie. Dit is het symbool voor een veiligheidswaarschuwing. Dit symbool waarschuwt u voor mogelijke gevaren die schade aan eigendommen kan toebrengen en/of tot ernstig lichamelijk letsel of de dood kan leiden.Geeft een gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel ten gevolge kan hebben.Geeft een gevaarlijke situatie aan die, indien niet vermeden, licht tot letsel letsel ten gevolge kan hebben. WAARSCHUWING WAARSCHUWING LET OP

Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met beperkte lichamelijke, zintuiglijke of geestelijke vermogens, of gebrek aan ervaring en kennis, tenzij ze onder toezicht staan of worden geïnstrueerd over het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid.

Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met het apparaat spelen.

Indien het netsnoer beschadigd is, moet om gevaar te voorkomen deze worden vervangen door een service-vertegenwoordiger van LG Electronics

Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en personen met verminderde lichamelijke, zintuiglijke of verstandelijke vermogens of gebrek aan ervaring en kennis als ze onder toezicht staan of instructies hebben gekregen over hoe het apparaat op een veilige manier te gebruiken en de risico's hiervan begrijpen. Kinderen mogen niet met het apparaat spelen. Reiniging en onderhoud mogen niet zonder toezicht door kinderen worden uitgevoerd. Verwijder de batterij niet uit de robotstofzuiger voor uw eigen veiligheid Als u de batterij of de robotstofzuiger moet vervangen, brengt u deze naar het dichtstbijzijnde geautoriseerde servicecentrum van LG Electronics of wederverkoper voor hulp.Als u deze waarschuwing niet opvolgt, kan dit brand of defecten in het apparaat veroorzaken.Gebruik de robotstofzuiger nooit met een batterij en/of laadstation van een ander product dan deze robotstofzuiger.Dit kan brand veroorzaken of er kunnen defecten in het apparaat optreden.3 VEILIGHEIDSMAATREGELEN WAARSCHUWING Zorg ervoor dat het netsnoer van het oplaadstation niet wordt verpletterd onder een zwaar voorwerp of worden beschadigd door aanraking met scherpe voorwerpen. Als u deze waarschuwing niet opvolgt, kan dit elektrische schokken, brand of defecten in het apparaat veroorzaken. Steek de stekker niet in de wandcontactdoos als het netsnoer beschadigd is. Breng het product naar een erkend service-reparateur van LG Electronics. Plaats het oplaadstation en de robotstofzuiger niet in de buurt van een verwarmingsapparaat. Hierdoor kan het apparaat vervormen, brand veroorzaken of kunnen er defecten in het apparaat optreden. Raak de stekker niet aan met natte handen. Dit kan leiden tot elektrische schokken. Forceer de stekker niet dat deze doorbuigt. Gebruik de stekker niet wanneer deze is beschadigd of losgeraakt. Dit kan brand veroorzaken of er kunnen defecten in het apparaat optreden. Gebruik de robotstofzuiger niet wanneer er kaarsen of breekbare voorwerpen op de vloer staan. Dit kan brand veroorzaken of er kunnen defecten in het apparaat optreden. Gebruik altijd een eigen wandcontactdoos die geschikt is voor een stroom van 10 amp. Als er meerdere apparaten gelijktijdig zijn verbonden met een wandcontactdoos kunnen ze voldoende warmte genereren om brand te veroorzaken. Sta niet toe dat kinderen of huisdieren op enig moment met de robotstofzuigers spelen of erop gaan liggen. Gebruik de robotstofzuiger niet als er een voorwerp uitsteekt. Hierdoor kan letsel of schade aan het apparaat worden toegebracht. Bij het uittrekken van de stekker van het oplaadstation trekt u de stekker altijd uit door aan de stekker, en niet aan het snoer, te trekken. Als u de stekker eruit trekt, mag u de pinnen niet met uw vingers aanraken. Dit kan een elektrische schok veroorzaken. Spuit of gebruik geen ontvlambare materialen, oppervlakte-actieve stoffen, of drinkwater in de nabijheid van de robotstofzuiger. Dit kan brand veroorzaken of er kunnen defecten in het apparaat optreden.

Oppervlakte-actieve stoffen: wasmiddelen, badproducten, enz. Steek tijdens het gebruik geen lichaamsdelen, zoals een hand of voet, onder de borstel of wielen van de robotstofzuiger. Hierdoor kan letsel of schade aan het apparaat worden toegebracht. Laat de robotstofzuiger niet op smalle en hoge meubelen werken zoals een kledingkast, koelkast, bureau, tafel, enz. Dit kan persoonlijk letsel veroorzaken, kunnen er defecten optreden of schade aan het apparaat worden toegebracht die niet onder de garantie vallen. Zet de stroomvoorziening onmiddellijk uit als er een abnormaal geluid, geur of rook door de robotstofzuiger wordt gegenereerd. U doet dit door de stekker uit het oplaadstation te halen en de hoofdschakelaar aan de achterkant van het apparaat uit te schakelen. Als u dit niet doet, kan dit brand veroorzaken of kunnen er defecten in het apparaat optreden. Laat de robotstofzuiger niet in een kamer werken waar een kind ligt te slapen. Hierdoor kan letsel of schade aan het apparaat worden toegebracht. Laat geen kinderen of huisdieren zonder toezicht in de buurt van de robotstofzuiger. Hierdoor kan letsel of schade aan het apparaat worden toegebracht. Dit product is bedoeld voor huishoudelijk gebruik binnenshuis en mag niet worden gebruikt in mobiele toepassingen. Het mag niet worden gebruikt in commerciële toepassingen zoals werkplaatsen of garages, enz. Gasoline Detergent Schakel het apparaat niet in op een vloer met een helling van meer dan 10 graden. Hierdoor werkt het apparaat mogelijk niet naar behoren.4 VEILIGHEIDSMAATREGELEN Leeg de opvangbak veelvuldig en houd deze schoon. Het in de opvangbak verzamelde stof kan leiden tot allergieën en kan schadelijke insecten bevatten. Gebruik de robotstofzuiger alleen binnenshuis. Als dit apparaat buitenshuis wordt gebruikt, kunnen er zowel defecten in het apparaat optreden als onherstelbare schade aan het apparaat worden toegebracht. Sluit vóór het stofzuigen de klep van de opvangbak op het motorlichaam. Als de klep niet gesloten is, kan er persoonlijk letsel of schade aan het apparaat worden toegebracht. Gebruik de robotstofzuiger NIET rond een trapleuning, trap of andere gevaarlijke plek. Anders kan er persoonlijk letsel worden toegebracht of het apparaat worden blootgesteld aan schade. Laat de robotstofzuiger niet vallen en stel het niet bloot aan sterke schokken. Dit kan persoonlijk letsel veroorzaken, of kunnen er defecten optreden die niet onder de garantie vallen. Stel de robotstofzuiger niet bloot aan koude temperaturen (lager dan -5 °C) voor een langere periode. Als u dit toch doet, kunnen er defecten in het apparaat optreden. Voordat u begint, verwijder alle kabels of draadjes van de vloer. Er kunnen kabels of draadjes verstrikt raken in de wielen van de robotstofzuiger, hetgeen defecten in het apparaat kan veroorzaken of kan het snoer van het apparaat kan worden losgetrokken. Zorg ervoor dat de robotstofzuiger niet op een tafel of bureau wordt gezet als de stroom is ingeschakeld. Zo kan er persoonlijk letsel of schade aan het apparaat worden toegebracht. LET OP In zeldzame gevallen kan de borstel van de robotstofzuiger het tapijt beschadigen. Als dit gebeurt, stop dan onmiddellijk met stofzuigen. Als een tapijt lange franje heeft, kan deze franje worden beschadigd. Laat het motorlichaam en de contactpunten van het oplaadstation niet in contact komen met metalen voorwerpen. Als u dit toch doet, kunnen er defecten in het apparaat optreden. Laat geen water, reinigingsmiddelen, enz. in de robotstofzuiger lopen. Als u dit toch doet, kunnen er defecten in het apparaat optreden. Gebruik geen water, reinigingsmiddelen, enz. op de robotstofzuiger. Als er vloeistof aan binnenkant van de robotstofzuiger mocht komen, zet u de stroom uit en neemt u contact op met een verkoper van LG Electronics of de klantenservice. Zorg ervoor dat de robotstofzuiger geen vloeistoffen, messen, punaises, aanmaakhoutjes, enz. kan opzuigen. Hierdoor kunnen er defecten in het apparaat optreden. Laat geen water, reinigingsmiddelen, enz. in de ultrasonische sensor van de robotstofzuiger lopen. Als u dit toch doet, kunnen er defecten in het apparaat optreden. Gebruik de robotstofzuiger niet wanneer de opvangbak helemaal vol is. Als u dit toch doet, kunnen er defecten in het apparaat optreden.5 VEILIGHEIDSMAATREGELEN LET OP Controleer de volgende punten voor het gebruik:

• Leeg de opvangbak na elke stofzuigbeurt of voordat deze vol raakt.

• Verwijder alle kabels of lange draadjes van de vloer.

• Verwijder vóór het stofzuigen vocht van de vloer.

• Sluit vóór het stofzuigen de klep van de opvangbak.

• Verwijder breekbare of overbodige voorwerpen uit de kamer die moet worden gestofzuigd. Verwijder bijvoorbeeld duur keramiek en kostbaarheden van de vloer.

• Controleer of de batterij voldoende vermogen heeft, en als het batterijniveau laag is, laadt u deze op.

• Sluit de deuren van elke kamer waarvan u niet wilt dat de robotstofzuiger deze ingaat. Tijdens het stofzuigen kan de robotstofzuiger een andere kamer ingaan en verder stofzuigen.

• Gebruik dit apparaat niet in de kamer waar een kind alleen aan het slapen is. Het kind kan worden verwond of wakker worden.

• Verwijder handdoeken, voetdoekjes of andere dunne doekjes van de vloer om deze door de borstel kunnen worden opgepakt.

• Voordat u het apparaat opstart, is het beter om tapijten die dikker zijn dan 20 mm weg te halen, omdat deze problemen kunnen veroorzaken.

• Sluit alle balkondeuren. De wielen kunnen tijdens het stofzuigen vast komen te zitten. Als de vloer nat is of natte plekken heeft, haalt u de vochtigheid weg voordat u de robotstofzuiger gebruikt. Gebruik de robotstofzuiger niet op een natte ondergrond.Als u dit niet doet, kunnen er defecten op het apparaat optreden.Bij het bevestigen van de dweil, blokkeert u niet de onderste sensor van de camera.Als de onderste sensor van de camera wordt geblokkeerd, kan het apparaat wellicht niet soepel werken.Als de robotstofzuiger in werking is, kan deze tegen de stoelpoot, bureaupoot, tafelpoot of andere smalle stukken meubilair stoten.Voor een snellere en betere stofzuigbeurt plaatst u de stoelen bovenop de eettafel.Controleer vóór het stofzuigen dat de plaat op de vloer hoger is dan 2 cm van de vloer.Als de drempel laag is, kan de robotstofzuiger erover gaan en misschien naar een ongewenste locatie gaan. Zorg ervoor dat alle deuren van de kamers, die niet moeten worden gestofzuigd, zijn gesloten. Check Als u de robotstofzuiger niet gebruikt om energie te besparen, zet u de stroomschakelaar uit en zet u de stroomschakelaar weer aan wanneer u stofzuigt of oplaadt.6

MEEGELEVERD MET PRODUCT

Cijfers kunnen afwijken van de werkelijke objecten. Stofcontainerfi lter (reserve) (optie) Reinigingshulpstuk Reinigingsborstel (op de klep van de opvangbak) Dweilhouder (optie) om de sensoren te reinigen om het fi lter te reinigen Ultramicrofi ber-dweil (2 stuks) (optie) Batterij voor afstandbediening (2 stuks AAA-formaat) Oplaadstation Robotstofzuiger Afstandsbediening Zijborstel (2 stuks) (optie) Tapijtreiniger (optie) DVD handleiding7

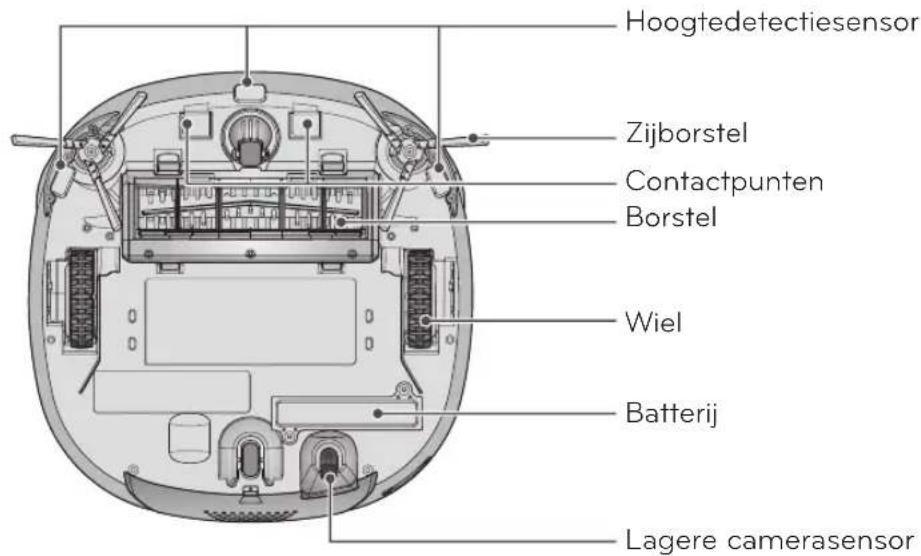

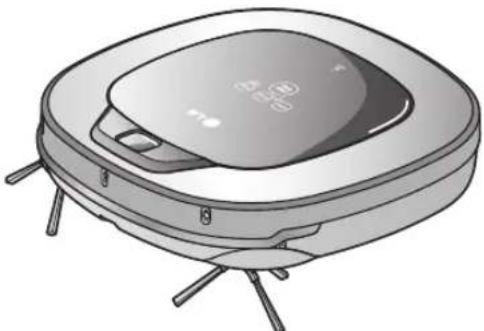

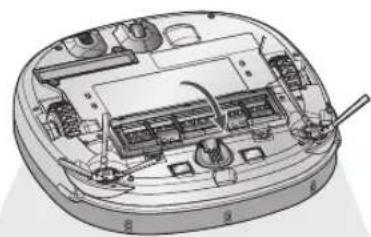

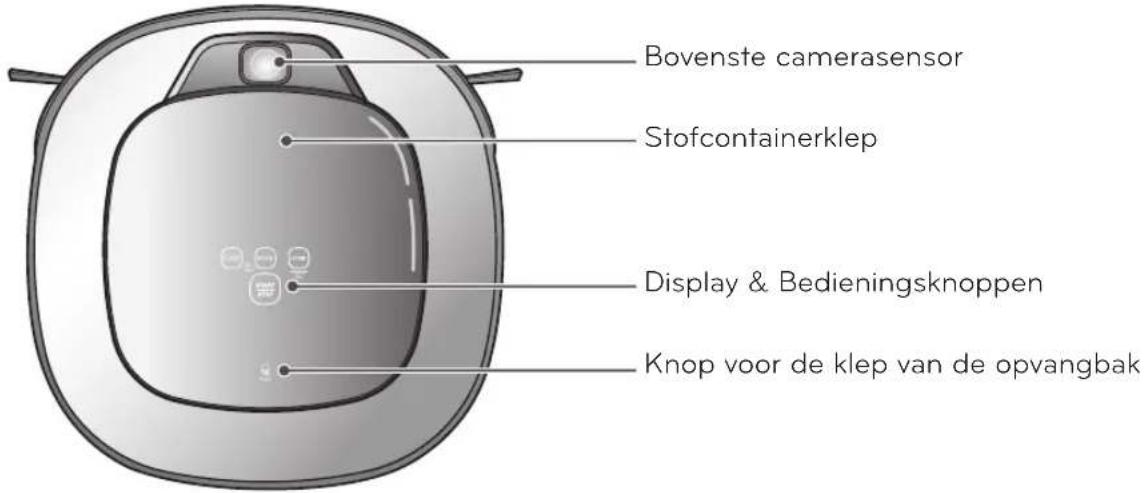

BESCHRIJVING VAN DE ONDERDELEN - ROBOTSTOFZUIGER

Cijfers kunnen afwijken van de werkelijke objecten. Bovenaanzicht Bovenste camerasensor Stofcontainerklep Display & Bedieningsknoppen Knop voor de klep van de opvangbak Ultrasone sensoren Sensorvenster voor obstakeldetectie. Detecteert sensoren van het oplaadstation en ontvangt signalen van de afstandsbediening Aan-/uitschakelaar Ventilatiepoort Hoogtedetectiesensor Zijborstel Contactpunten Borstel Wiel Batterij Lagere camerasensor Vooraanzicht Achteraanzicht Onderaanzicht8 BESCHRIJVING VAN DE ONDERDELEN - OPLAADSTATION/STOFCONTAINER Cijfers kunnen afwijken van de werkelijke objecten. Oplaadstation Stofcontainer Afstandsbedieninghouder Contactpunten Filterklep Handgreep opvangbak Reinigingsborstel Stofcontainerklep Flapje zuigopening HEPA-fi lter Filterklep Openingsknop klep van de opvangbak Bevestigingspunt netsnoer Aan-/uitschakelaar9

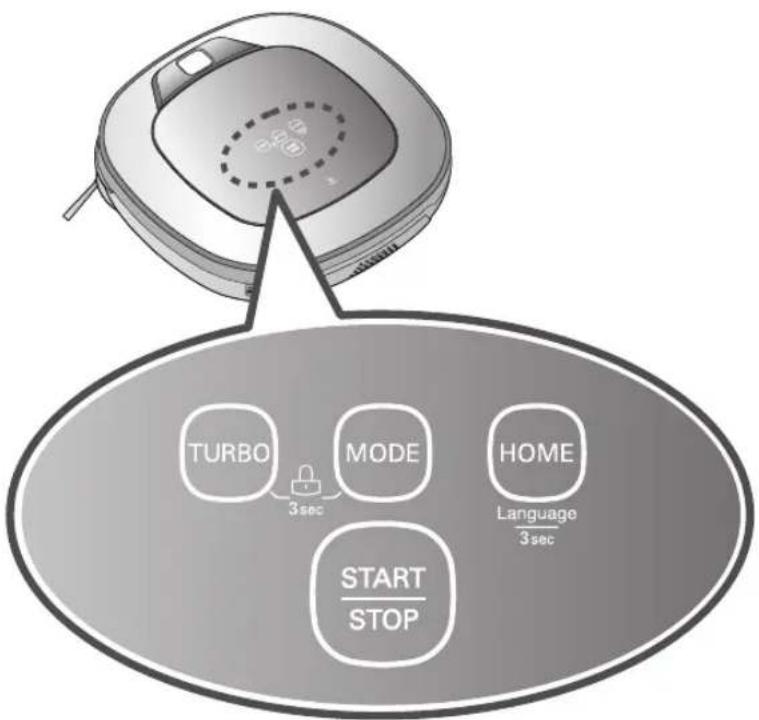

FUNCTIES VAN DE KNOPPEN - ROBOTSTOFZUIGER

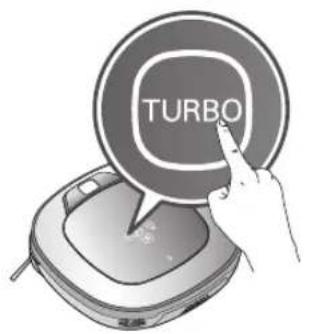

• Als de knop wordt ingedrukt, wordt de stand 'Turbo' ingesteld met een stembevestiging.

• Als de knop in de stand 'Turbo' wordt ingedrukt, wordt de 'Turbo' stand geannuleerd.

• Wordt gebruikt om de instelling van de reinigingsstand te wijzigen.

• Als het apparaat in het oplaadstation staat, is de optie 'Spot Clean' (gerichte reiniging van een bepaald oppervlak) niet beschikbaar.

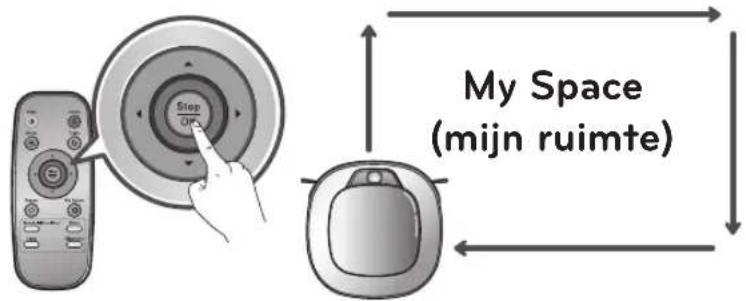

• De stand 'My Space' (mijn ruimte) kan alleen worden geselecteerd met de afstandsbediening (wanneer de robotstofzuiger niet in het oplaadstation staat).

• Wordt gebruikt om de robotstofzuiger terug te laten keren naar het oplaadstation om op te laden.

• Als het stofzuigen is voltooid of de batterij bijna leeg is, zal de robotstofzuiger zelf terugkeren naar het oplaadstation om de batterij op te laden.

• Door 3 seconden lang op de knop 'TURBO' en 'MODE' (stand) te drukken, wordt de functie Lock (vergrendeling) in- of uitgeschakeld.

• Als 'Lock' (vergrendeling) aanstaat, is telkens wanneer een toets wordt ingedrukt dit gesproken bericht te horen: "Toetsvergrendeling is al ingeschakeld"

• Door 3 seconden lang op de ‘HOME’ knop te drukken verandert de taal van het spraakbericht.

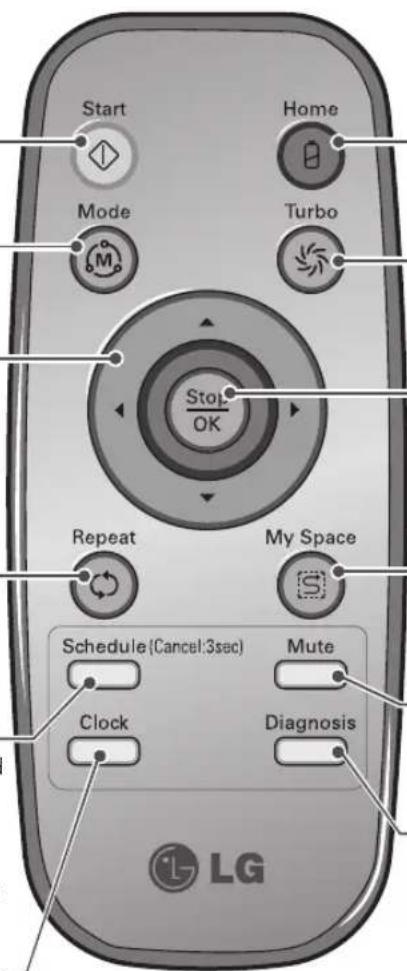

• U kunt deze functie niet gebruiken met de knop op de afstandsbediening.

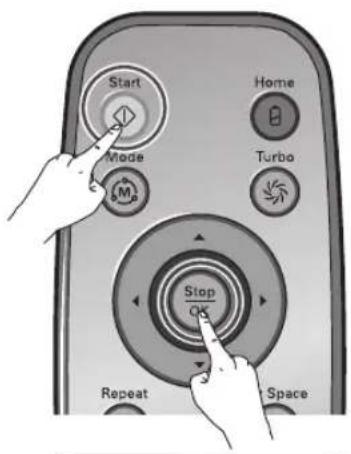

Wordt gebruikt om de stroom aan te zetten en te starten of te stoppen met stofzuigen.

• Als de knop wordt ingedrukt, terwijl het toestel wordt ingeschakeld, wordt het stofzuigen gestart.

• Als de knop wordt ingedrukt tijdens het stofzuigen, wordt het stofzuigen gestopt.

• Als de knop ongeveer 2 seconden lang wordt ingedrukt terwijl het apparaat is ingeschakeld, wordt de stroom uitgeschakeld.

• Afstandsbediening beschikt niet over een stroom ON-stand.

• Als de stroom van de machine uitstaat, werkt de afstandsbediening niet.

• Om de stroom AAN/UIT te zetten, gebruikt u de knop 'START/STOP' op het bovenste deel van de robotstofzuiger.

• Gebruik alleen de knoppen 'Mode' (stand), 'My Space' (mijn ruimte) of 'Clock' (klok) als de robotstofzuiger is gestopt. Start Door op deze knop te drukken, wordt de reiniging gestart. (p. 16) Home (oplaadstation) Wordt gebruikt om de robotstofzuiger op te laden door deze terug te laten keren naar het oplaadstation. (p. 17) Turbo Wordt gebruikt om de stand 'Turbo' in of uit te schakelen. (p. 22) Stop/OK Het indrukken van de knop zorgt ervoor dat de Robot Stofzuiger stopt, of de knop bevestigd een schoonmaak programma of tijdsinstelling. My Space (mijn ruimte) Wordt gebruikt om de robotstofzuiger in de stand ''My Space clean' (mijn ruimte stofzuigen) te zetten. (p. 20) Mute (geluid dempen) Wordt gebruikt om de stand 'Mute' (geluid dempen) in of uit te schakelen. (p. 11) Diagnosis(Diagnose) Wordt gebruikt om Smart Diagnosis (slimme diagnose) uit te voeren. Alleen beschikbaar wanneer de robotstofzuiger aan het opladen is. (p. 27) Mode (stand) De reinigingsstand wijzigen. (p. 19) Richtingsknop Met deze knop wordt de handbediening ingeschakeld en kan er een gebied in de stand 'My Space cleaning' (mijn ruimte reinigen) worden geselecteerd. Repeat (herhalen) Met deze knop kunt u de stand 'Repeat Cleaning' (nogmaals stofzuigen) in- of uitschakelen. (p. 22) Clock(Klok) Wordt gebruikt om de huidige tijd, die op de robotstofzuiger wordt weergegeven, in te stellen. (p. 23) Schedule (schema) Wordt gebruikt op een gepland tijdstip om te beginnen met stofzuigen. Door 3 sec. lang op de knop te drukken, wordt het geplande stofzuigen geannuleerd.

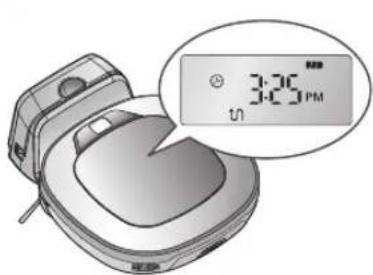

De opties schema-instellingen/ annulering zijn alleen beschikbaar in de stand 'Charge' (opladen). (p. 24) Check11

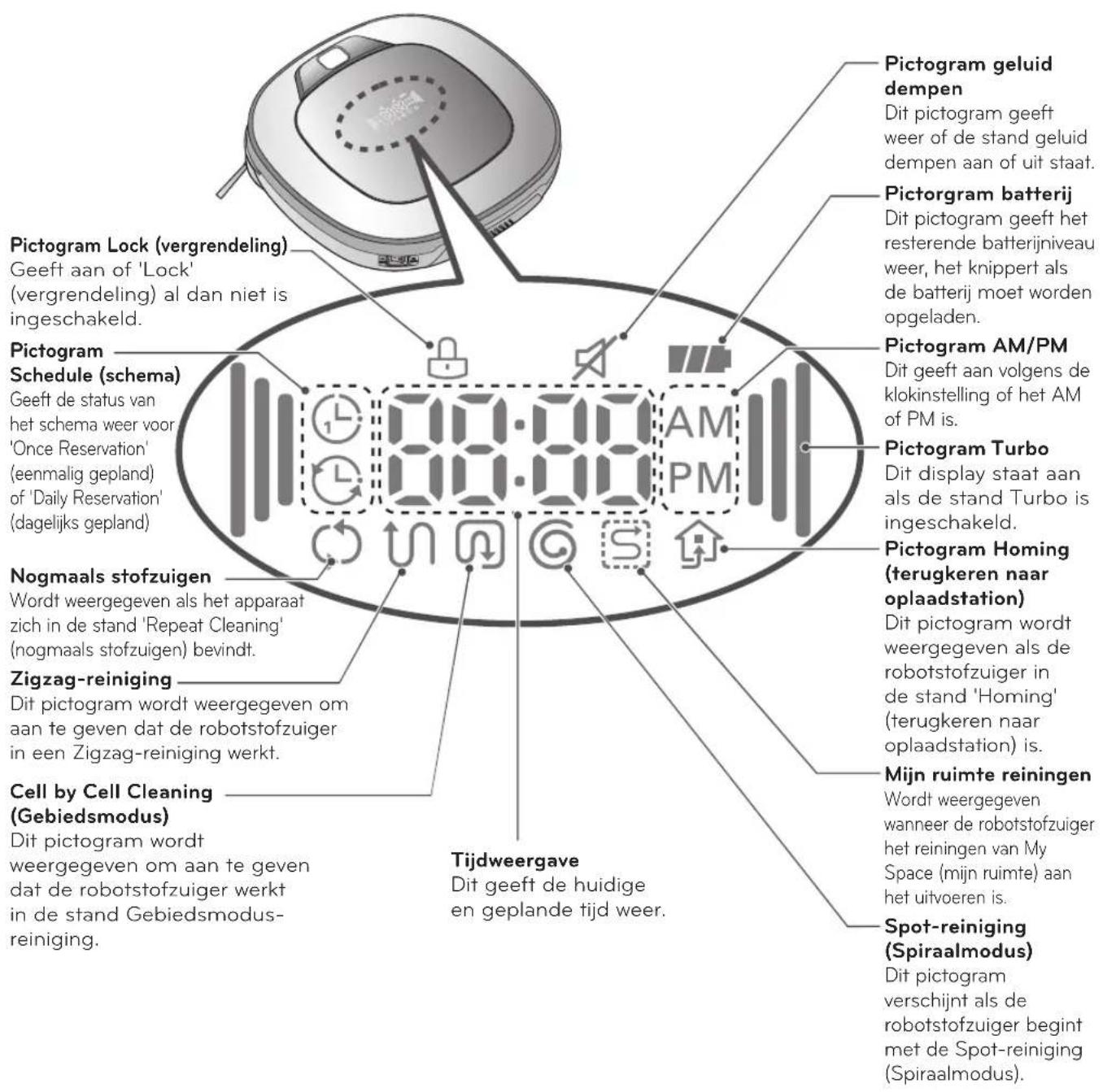

INFORMATIE OVER DE DISPLAY-STATUS

• Zodra de reinigingstand is geselecteerd (zigzag of Gebiedsmodus) wordt dit opgeslagen, zelfs als de stroom is uitgeschakeld.

• Om de reservering te annuleren, drukt u 3 seconden lang op de knop 'Schedule' (schema) op de afstandsbediening terwijl de robotstofzuiger wordt opgeladen. Pictogram Lock (vergrendeling) Geeft aan of 'Lock' (vergrendeling) al dan niet is ingeschakeld. Pictogram geluid dempen Dit pictogram geeft weer of de stand geluid dempen aan of uit staat. Pictorgram batterij Dit pictogram geeft het resterende batterijniveau weer, het knippert als de batterij moet worden opgeladen. Pictogram AM/PM Dit geeft aan volgens de klokinstelling of het AM of PM is. Pictogram Turbo Dit display staat aan als de stand Turbo is ingeschakeld. Pictogram Homing (terugkeren naar oplaadstation) Dit pictogram wordt weergegeven als de robotstofzuiger in de stand 'Homing' (terugkeren naar oplaadstation) is. Mijn ruimte reiningen Wordt weergegeven wanneer de robotstofzuiger het reiningen van My Space (mijn ruimte) aan het uitvoeren is. Spot-reiniging (Spiraalmodus) Dit pictogram verschijnt als de robotstofzuiger begint met de Spot-reiniging (Spiraalmodus). Tijdweergave Dit geeft de huidige en geplande tijd weer. Nogmaals stofzuigen Wordt weergegeven als het apparaat zich in de stand 'Repeat Cleaning' (nogmaals stofzuigen) bevindt. Zigzag-reiniging Dit pictogram wordt weergegeven om aan te geven dat de robotstofzuiger in een Zigzag-reiniging werkt. Cell by Cell Cleaning (Gebiedsmodus) Dit pictogram wordt weergegeven om aan te geven dat de robotstofzuiger werkt in de stand Gebiedsmodus- reiniging. Pictogram Schedule (schema) Geeft de status van het schema weer voor 'Once Reservation' (eenmalig gepland) of 'Daily Reservation' (dagelijks gepland) Check12

• Gebruik dit apparaat niet in een kamer waar een kind alleen gelaten wordt. Het kind kan gewond raken.

• Verwijder breekbare of overbodige voorwerpen uit de kamer die moet worden gestofzuigd. Verwijder met name duur keramiek en kostbaarheden van de vloer.

• Sluit vóór het stofzuigen de klep van de opvangbak.

• Verwijder eventueel vocht dat er op de vloer kan zijn.

• Verwijder kabels, strips, handdoeken, matjes enz. van de vloer, zodat ze niet door de borstel worden opgepakt.

• Controleer of de batterij voldoende is opgeladen, en als het batterijniveau laag is, laadt u deze alsnog op.

• Leeg de opvangbak voor of na elke stofzuigbeurt, of voordat deze vol raakt.

• Sluit de deuren van elke kamer waarvan u niet wilt dat de robotstofzuiger deze ingaat. Tijdens het stofzuigen kan de robotstofzuiger een andere kamer ingaan en verder stofzuigen.

• Als de dweil is bevestigd, zal de robotstofzuiger niet in staat zijn om over drempels van 5 mm of hoger heen te gaan. Als u niet van plan om de dweil te gebruiken voor het stofzuigen, haalt u de dweil uit de houder voordat u de robotstofzuiger gebruikt.

• Voordat u het apparaat opstart, is het beter om tapijten die dikker zijn dan 20 mm weg te halen, omdat deze problemen kunnen veroorzaken.

• Sluit alle balkondeuren. De wielen kunnen tijdens het stofzuigen vast komen te zitten.

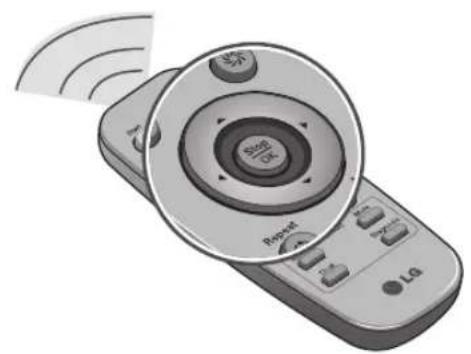

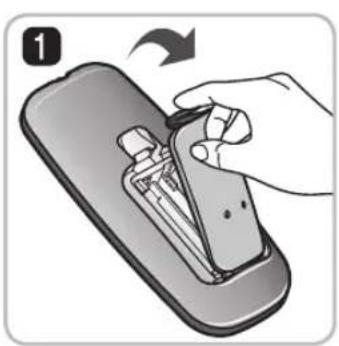

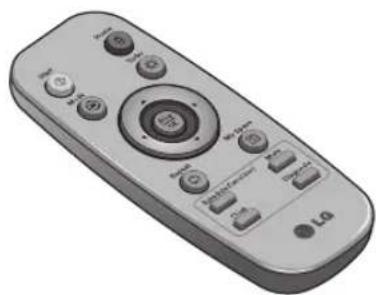

1. Open het batterijklepje door het achterste punt van de afstandsbediening eruit te halen.

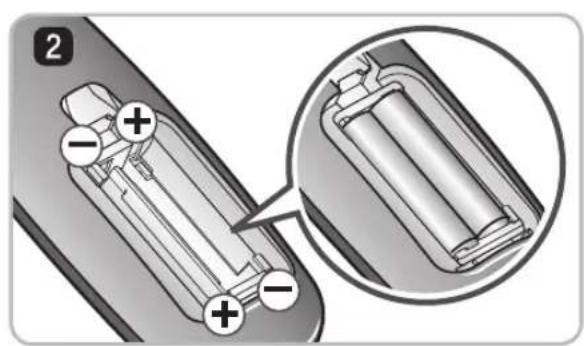

2. Plaats twee AAA-batterijen hierbij controleert u of de +, - contactpunten zijn aangesloten tijdens het laden.

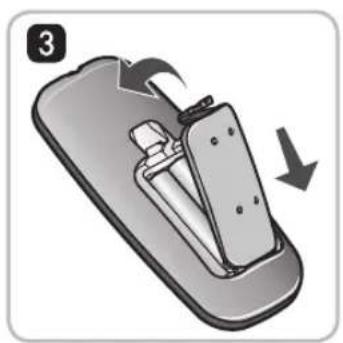

3. Doe het batterijklepje helemaal dicht, zodat de batterijen er niet uitvallen.

• Druk slechts op één knop per keer.

• Niet laten vallen of blootstellen aan krachtige schokken.

• Bewaar het apparaat niet bij apparaten die warmte, vuur of hete lucht afgeven.

• Bepaalde fluorescentielampen, zoals felle stralingslampen, kunnen interfereren met het inschakelen van de afstandsbediening. Houd het apparaat daarom zo ver mogelijk uit de buurt van dergelijke lampen.

• Als bij het inschakelen de afstandsbediening te ver van de robotstofzuiger verwijderd is, kan het niet naar behoren functioneren. Gebruik het apparaat zo mogelijk op een afstand van minder dan 3 m van de robotstofzuiger. Controleer de volgende punten vóór het stofzuigen De batterij van de afstandsbediening opladen Voorzorgsmaatregelen tijdens het gebruik van de afstandsbediening

Het oplaadstation installeren. (p. 14) Steek de stekker van het netsnoer in een stopcontact en zoek een goede plek voor het station tegen een muur. Als er geen stroom aan het oplaadstation wordt geleverd, wordt de robotstofzuiger niet opgeladen.

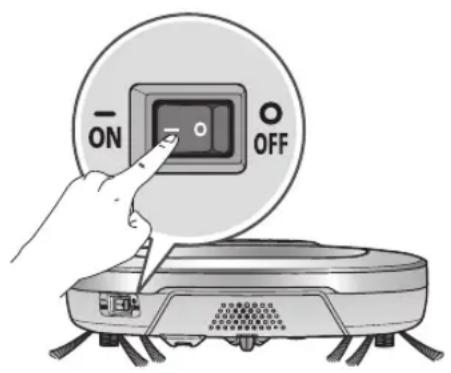

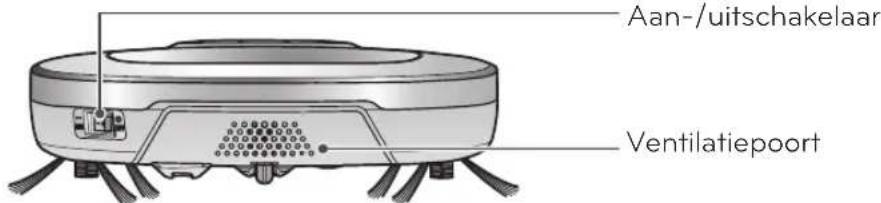

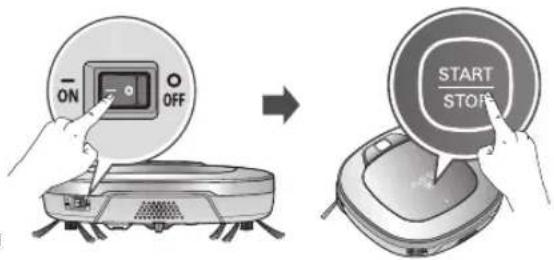

De stroom aanzetten van de robotstofzuiger. (p. 15) Zet de stroomschakelaar links op de achterkant van de robotstofzuiger ON (aan) en druk op de de knop 'START/STOP' op de bovenkant. Als de stroom niet wordt aangezet, raardpleeg dan pagina 15.

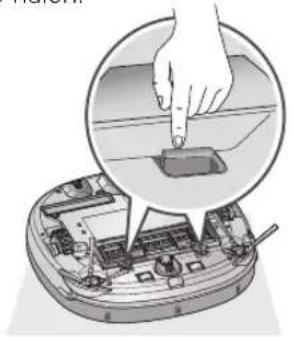

Controleer de opvangbak. Controleer dat de opvangbak schoon is voordat u begint met stofzuigen en sluit de klep van de opvangbak op het motorlichaam.

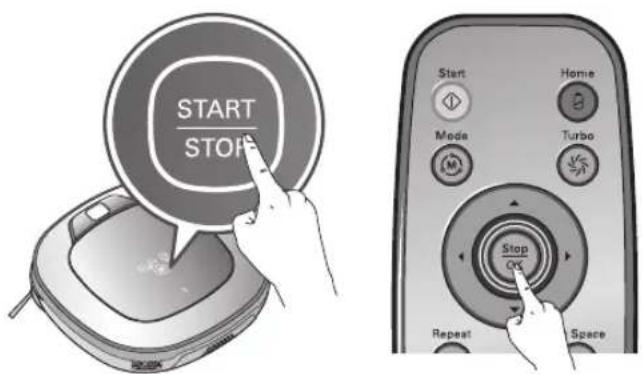

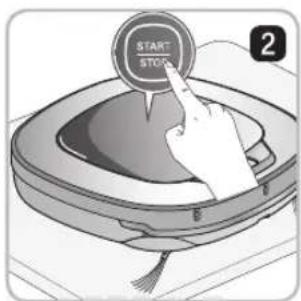

Begin met stofzuigen. (p. 16) Druk nogmaals op de knop START/STOP terwijl de robotstofzuiger aanstaat. U hoort het geluid van de stofzuiger en het reinigen begint.

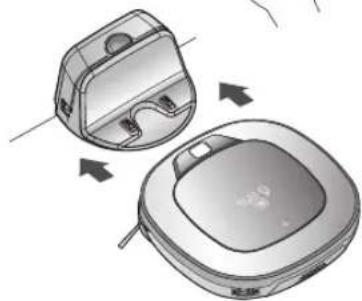

Automatisch opladen. (p. 17~18) Gebruik de reinigingsstand en extra functies. (p. 19~25) De robotstofzuiger zal zelf een diagnose stellen en automatisch terugkeren naat het oplaadstation om op te laden voordat de batterij helemaal leeg is. Het duurt ongeveer drie uur om de batterij op te laden.Gebruik de knoppen op de robotstofzuiger en afstandbediening om elke reinigingsstand en ondersteunende functie te gebruiken. Reinigingstanden zijn ZigZag, cell by Cell (Gebiedsmodus), Spot (Spiraalmodus), My Space (mijn ruimte) en Repeat cleaning (nogmaals stofzuigen); ondersteunende functies zijn onder meer handmatig gepland en reiniging met de Microfi ber-dweil. < Waarschuwing > Als robotstofzuiger wordt bediend als de klep van de opvangbak open is, kan dit persoonlijk letsel of ernstige schade aan het apparaat toebrengen.14

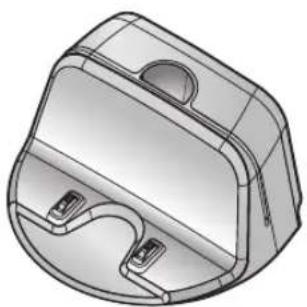

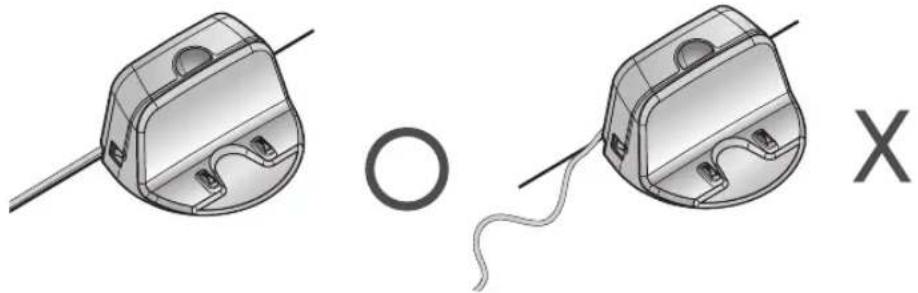

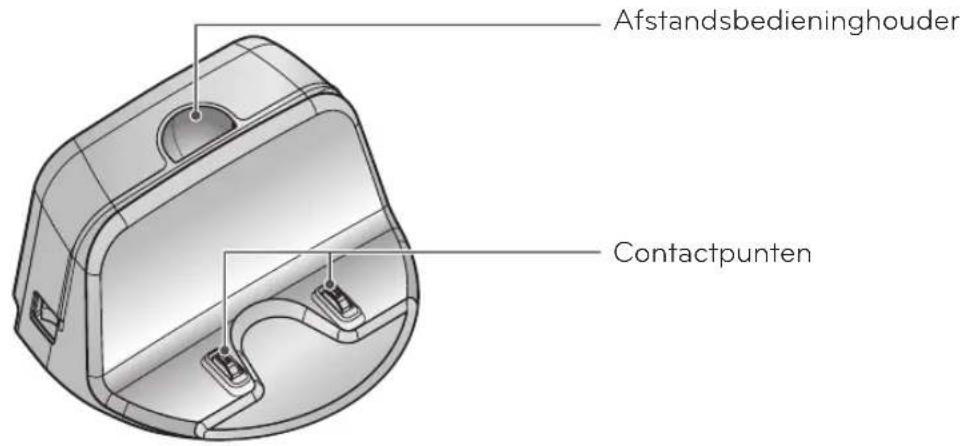

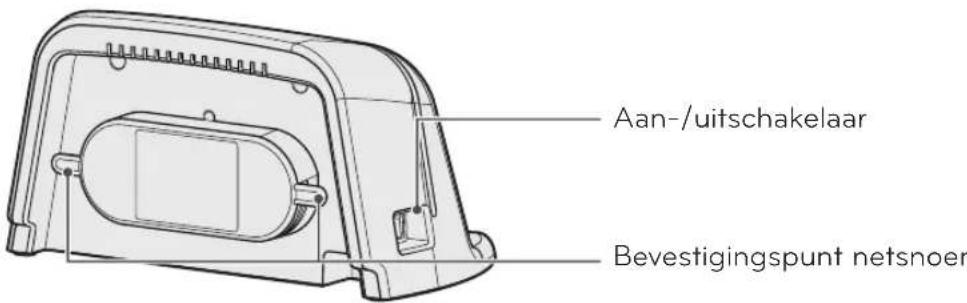

HOE HET OPLAADSTATION TE INSTALLEREN

1. Plaats op harde vloeren het oplaadstation tegen een muur om schuiven te voorkomen tijdens het opladen. Verwijder voorwerpen binnen 1,5 meter van de rechter- en linkerkant en binnen 2 meter van de voorkant.2. Sluit het netsnoer aan op een stopcontact. Wikkel het netsnoer om de bevestigingshaak aan de achterkant van het oplaadstation of langs het muuroppervlak zodat de bewegingsbaan van de robotstofzuiger niet wordt belemmerd. Bevestig het oplaadstation aan de muur, zodat het niet kan bewegen. Zet de stroomschakelaar aan.4. Wanneer de afstandsbediening niet wordt gebruikt, zet u deze in de afstandsbedieninghouder op het oplaadstation.1.5 1.5 2 Bevestigingshaak van het netsnoer Houd het oplaadstation altijd aangesloten met de stroom Als het oplaadstation niet is aangesloten, zal de robotstofzuiger niet terugkeren naar het station om automatisch op te laden. Hoe het oplaadstation te installeren < Waarschuwing > Gebruik de robotstofzuiger niet als het snoer of de stekker van het oplaadstation beschadigd is, als deze niet goed werkt, of als deze beschadigd of gevallen is. Om gevaar te voorkomen, moet het snoer worden vervangen door LG Electronics, Inc of door een erkend onderhoudsmonteur. Check15 HOE DE STROOMVOORZIENING NAAR DE ROBOTSTOFZUIGER AAN EN UIT TE ZETTEN Controleer dat de schakelaar links op de achterkant van de robotstofzuiger zit. Als de stroom uitstaat, zet u de schakelaar op ON.

Wanneer u de schakelaar aanzet, druk dan niet op de knop in het bovenste gedeelte van de robotstofzuiger. De bediening van de knop kan worden uitgesteld.

Om de batterij te beschermen, zet u de netschakelaar uit als de robotstofzuiger enige tijd niet wordt gebruikt. De Robotic Cleaner kan niet opladen als de hoofdschakelaar in de stand “OFF” (uit) staat. Met de stroom van de robotstofzuiger UIT, druk 1 seconde lang op de knop 'START/STOP' totdat u een "Ting" geluid hoort. Na ongeveer 10 seconden wordt de stroom aangezet en wordt er een melodie afgespeeld.

Als na het aanzetten er 10 minuten verstrijken zonder dat er actieve opdrachten aan de robotstofzuiger worden gegeven, wordt de stroom automatisch uitgezet. Druk twee seconden lang op de knop START/STOP terwijl de robotstofzuiger aanstaat. Er wordt een melodie afgespeeld wanneer de stroom uitstaat.

• Als de stroom niet kan worden aangezet, doet u het volgende. - Zet de stroomschakelaar aan het wacht minstens 3 seconden. - Druk op de knop 'START/STOP' wanneer de stroomschakelaar aanstaat. - Als de stroom niet aanstaat of als er geen display is, maar alleen het “Ting”-geluid wordt afgespeeld, zet dan handmatig de robotstofzuiger tegen het oplaadstation. De stroomvoorziening aanzetten Aanzetten vanuit de standby-stroom. De stroomvoorziening uitzetten Check16 HOE TE STARTEN EN TE STOPPEN MET REINIGEN Nadat de robotstofzuiger is aangezet, drukt u op de knop START/ STOP om te beginnen met stofzuigen. Er wordt een melodie afgespeeld en het stofzuigen begint. Druk tijdens de stofzuigencyclus op de knop START/STOP om te stoppen met stofzuigen.

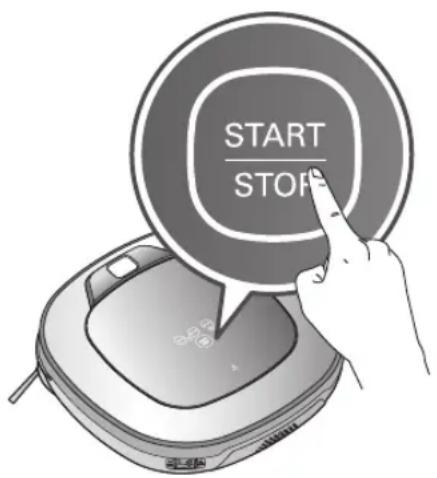

Als de knop 'START/STOP' wordt ingedrukt terwijl de stroomvoorziening van de robotstofzuiger uitstaat, wordt de stroom aangezet. Druk nog een keer op de knop 'START/STOP' om te beginnen met stofzuigen. Nadat de robotstofzuiger is aangezet, drukt u op de knop 'Start' op de afstandsbediening. Er wordt een melodie afgespeeld en het stofzuigen begint. Druk op de knop Stop/OK tijdens de stofzuigencyclus om te stoppen met stofzuigen.

De robotstofzuiger kan niet worden aangezet vanuit stand-by met behulp van de afstandsbediening wanneer de stroom van de robotstofzuiger uitstaat. Als de stroom is uitgezet, drukt u op de knop 'START/STOP ' op de bovenzkant van de robotstofzuiger om de camera in te schakelen en om de afstandsbediening te gebruiken.

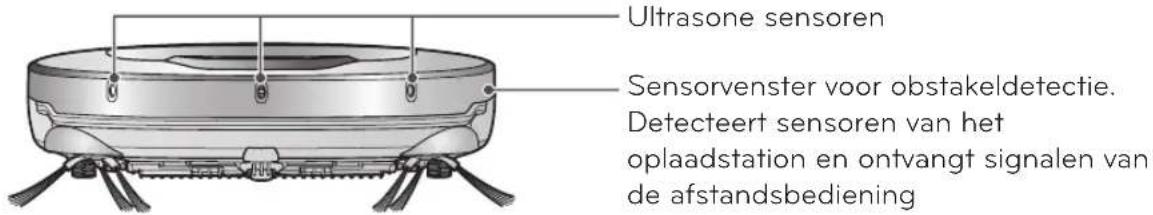

Tijdens het stofzuigen kunnen er botsingen plaatsvinden wanneer de sensor geen objecten kan detecteren vanwege hun vorm (dunne stoel- en tafelpoten, meubelhoekjes). Wanneer dit gebeurt zal de interne sensor reageren door een achterwaartse beweging te maken.

Als de robotstofzuiger is ingesteld om op een locatie op afstand van het oplaadstation te starten met stofzuigen, zet u de robotstofzuiger op een vlakke vloer om een storing van de obstakeldetectiesensor te voorkomen. Daarnaast begint u te stofzuigen vanaf een locatie waar er geen obstakels zoals gordijnen of muren binnen 30 cm van de robotstofzuiger zijn. Voor de beste resultaten:

• Controleer het gebied dat moet worden gestofzuigd even op grote en kleine voorwerpen die problemen kunnen veroorzaken voor de robotstofzuiger.

• Als het stofzuigen wordt gestart wanneer de robotstofzuiger tegen het oplaadstation staat, kan het apparaat snel worden geretourneerd naar het oplaadstation omdat de huidige uitgangspositie nauwkeurig is gelezen.

• Als de dweilhouder is geinstalleerd, gaat de robotstofzuiger niet over drempels van 5 mm of hoger om een verontreiniging van de dweil te voorkomen Met behulp van de knoppen op de robotstofzuiger De afstandsbediening gebruiken Check17

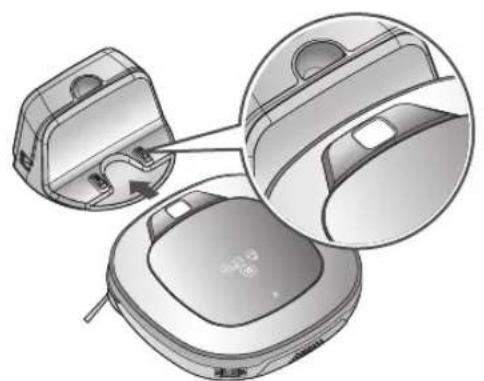

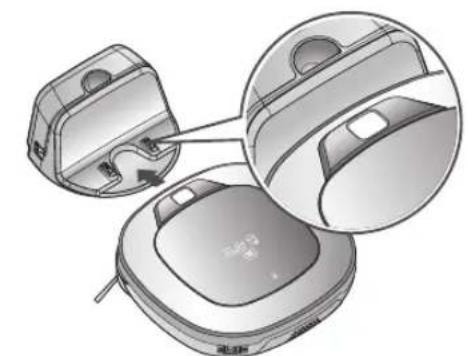

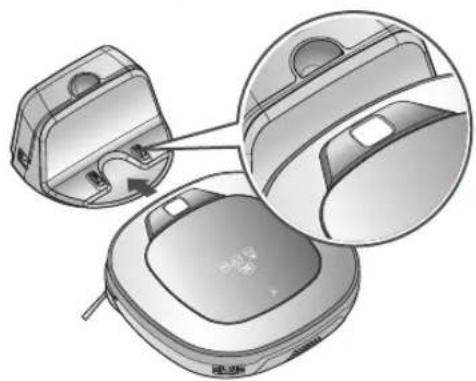

HOE DE BATTERIJ OP TE LADEN

De robotstofzuiger keert terug naar het oplaadstation aan het einde van een reinigingscyclus of wanneer de batterij bijna leeg is.

Als er 10 minuten verstrijken zonder dat de robotstofzuiger beweegt of als de batterij bijna leeg is, wordt de stroom automatisch uitgezet.

Zet de hoofdstroomschakelaar NIET UIT want anders wordt de batterij niet opgeladen. Als de machine met de handbediening met behulp van de hoofdstroomschakelaar wordt geretourneerd, wordt een foutmelding weergegeven, "De stroomschakelaar aan de achterzijde van de Hombot staat uit. Zet deze aan."

Indien het apparaat terugkeert naar het oplaadstation omdat de batterij tijdens het stofzuigen leeg is geraakt, wordt het stofzuigen na het laden gestart van de dichtstbijzijnde plaats van het gebied dat niet eerder is gereinigd. (Pagina 18)

Als de robotstofzuiger niet in staat is om tijdens de eerste poging zich aan het oplaadstation te koppelen, dan wordt dit opnieuw geprobeerd totdat de koppeling met succes plaatsvindt.

Als de robotstofzuiger alle gebieden die het kan stofzuigen heeft voltooid, keert het terug naar het oplaadstation zelfs wanneer het batterijniveau niet bijna leeg is. Als de robotstofzuiger voor het eerst wordt gebruikt of wanneer tijdens het stofzuigen de batterij leeg is, kunt u handmatig de batterij opladen. Methode 1. Bevestig de robotstofzuiger op het laadstation door deze aan de voorkant van het oplaadstation aan te sluiten. Er wordt zowel een melodie als een audiobericht afgespeeld om aan te geven dat u kunt beginnen met opladen.

Als het audiobericht wordt afgespeeld, “De stroomschakelaar aan de achterzijde van de Hombot staat uit. Zet deze aan.", zet dan de hoofdstroomschakelaar aan. Methode 2. Waneer de 'HOME' knop van de afstandsbediening of van de robotstofzuiger wordt ingedrukt, keert de robotstofzuiger automatisch terug naar het oplaadstation om op te laden.

Als de robotstofzuiger niet begint met het stofzuigen vanaf het oplaadstation of als de robotstofzuiger handmatig wordt opgeladen door op de knop Home (oplaadstation) te drukken, kan het iets langer duren om het oplaadstation te vinden.

Als de robotstofzuiger zich binnen 10 cm van de voorkant van de contactpunten bevindt terwijl de stroomvoorziening aanstaat, keert deze automatisch terug naar het oplaadstation waarna het opladen begint. Automatisch opladen Met de handbediening opladen Neem de volgende voorzorgsmaatregelen bij het gebruik van het oplaadstation:

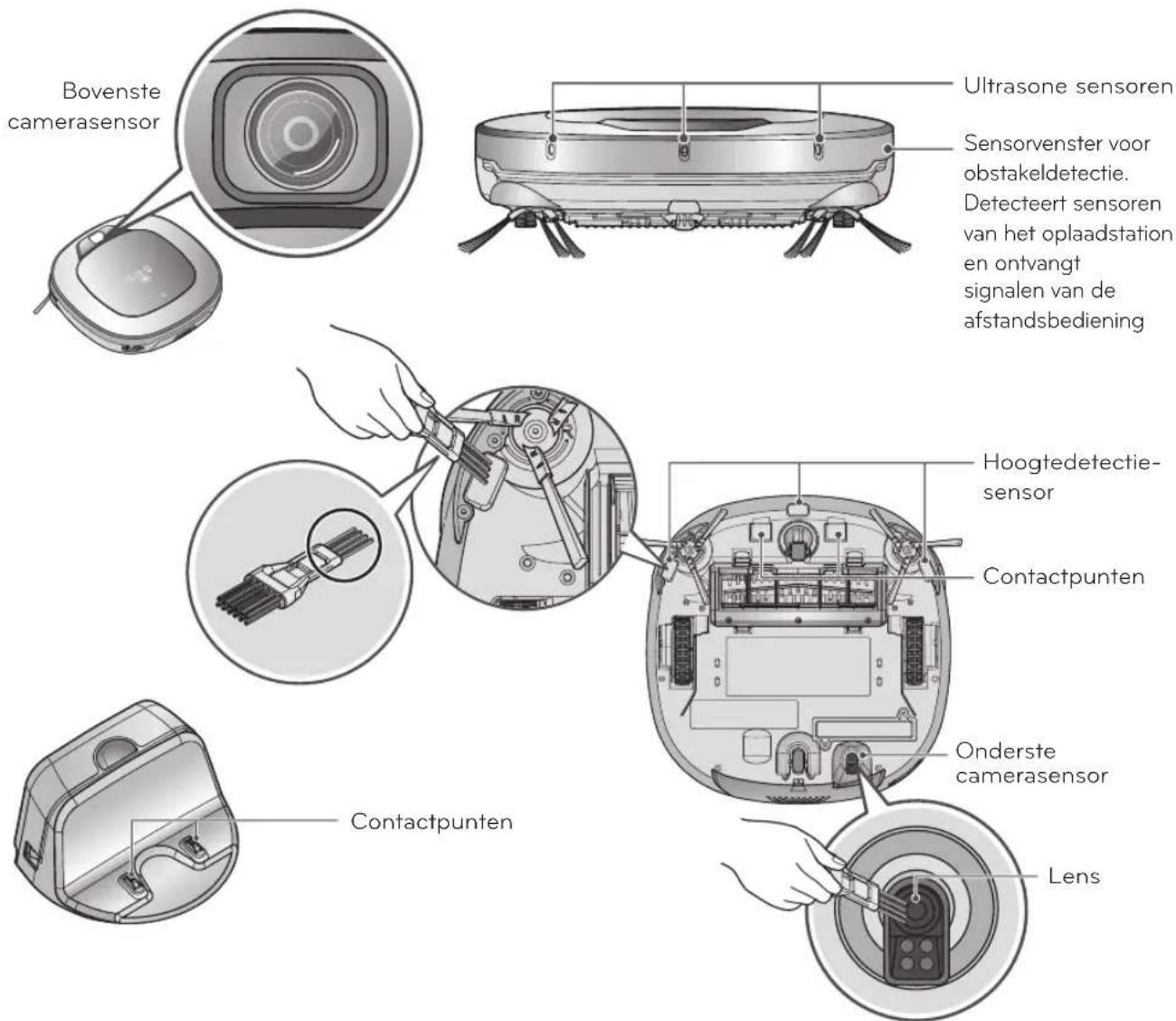

Als er vreemd materiaal in de contactpunten terecht komt, kan het opladen niet goed verlopen. Veeg de contactpunten van tijd tot tijd met een droge doek af na de stekker uit het stopcontact te hebben gehaald. (p. 32)

• Om elektrische schokken of schade aan het oplaadstation te voorkomen, laat u de contactpunten niet in aanraking komen met metalen voorwerpen.

• Om brand of een elektrische schok te voorkomen, mag het oplaadstation nooit uit elkaar worden gehaald of aangepast.

• Plaats het oplaadstation of de stroomstekker niet in de buurt van een warmtebron. Check18

HOE DE BATTERIJ OP TE LADEN

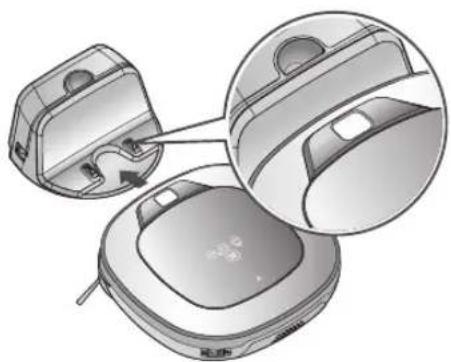

Controle 1: Als de batterij niet wordt opgeladen, zelfs wanneer de robotstofzuiger aan het oplaadstation is bevestigd, controleer dan de volgende punten. - Zet de stroomschakelaar links op de achterkant van de robotstofzuiger uit en dan weer aan. - Controleer het controlelampje van het oplaadstation. - Veeg de aansluiting op het oplaadstation af met een droge doek. (p. 32) Het batterijniveau wordt als volgt op het statusdisplay aangegeven.

• Als de batterij wordt opgeladen, knippert de batterijniveaulamp.

• Als het opladen is voltooid, worden alleen de pictogrammen 'Batterij' en 'Reinigingsstand' weergegeven om energie te besparen.

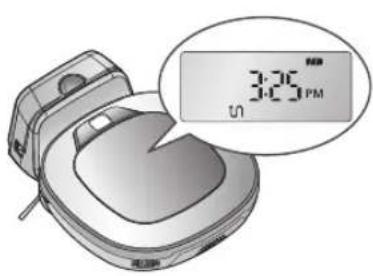

Als het apparaat moet worden opgeladen, knippert alleen het eerste niveau van de batterijniveaulamp af en toe. Het statusindicatielampje terwijl de robot wordt opgeladen (in ruimtelijke zigzagstand) - Als de lamp 'Clean Mode' (reinigingsstand) begint te knipperen als het opladen is voltooid, zal de robotstofzuiger de gebieden stofzuigen die nog niet gereinigd zijn. - Als u op de knop 'Start' op de afstandsbediening of de knop 'Stop/ OK' op het apparaat drukt terwijl de robotstofzuiger wordt opgeladen en de lamp van de 'Clean Mode' (reinigingsstand) knippert, dan zal de robotstofzuiger de niet eerder gereinigde plekken vinden en stofzuigen. - Als na het wijzigen van de schoonmaakstand de knop 'Start' op de afstandsbediening of op de knop 'START/STOP' op het apparaat wordt ingedrukt, begint de robotstofzuiger opnieuw met stofzuigen. Resterende batterij-oplaadlampje Als de batterij niet wordt opgeladen Knippert In het geval dat het te reinigen gebied niet bestaat In het geval dat het te reinigen gebied bestaat (knippert) Stroomlampje Contactpunten Opladen is nodig Midden Laag Hoog19 REINIGINGSMODI In de stand 'zigzagreiniging' herhaalt de robotstofzuiger een zigzagbeweging om elke plek in het te reinigen gebied te reinigen. Als u snel een gebied wilt reinigen, kies dan de stand 'Zigzag Clean' (zigzagreiniging). Druk op de knop 'Mode' (stand) op de afstandsbediening of op het motorlichaam om de stand 'Zigzag Clean' (zigzagreiniging) te selecteren en druk op de knop 'Start'.

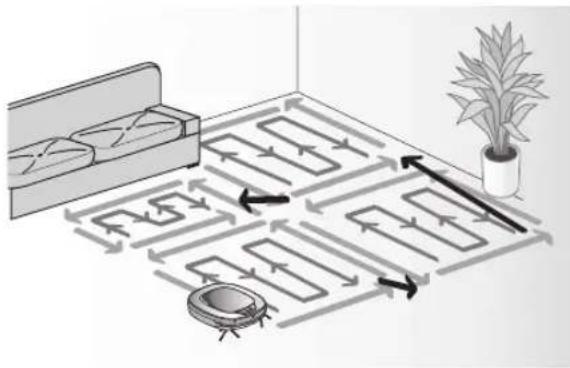

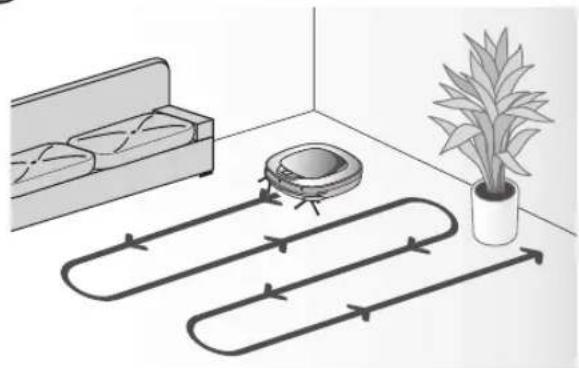

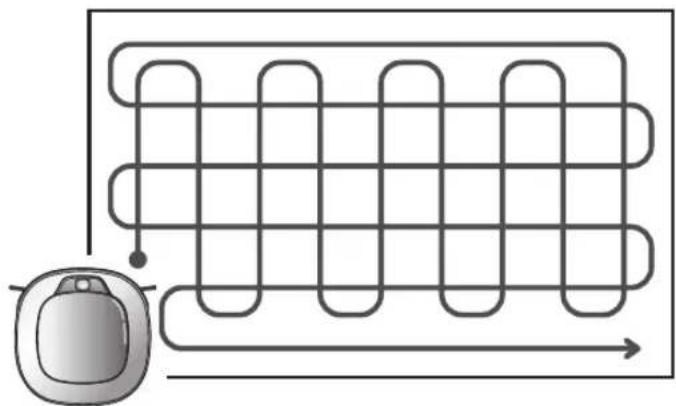

De standaardinstelling van de fabriekinstelling is 'Zigzag Clean' (zigzagreiniging). In de stand Cell by Cell (Gebiedsmodus) reinigt de robotstofzuiger het gebied door het in rechthoekige ruimten te verdelen. Voor een uiterst zorgvuldige reiniging selecteert u deze stand. Druk op de knop 'Mode' (stand) op afstandsbediening om de stand 'Cell by Cell (Gebiedsmodus)' te selecteren en druk op de knop 'Start'. De 1e fase: De maximale omtrek van 3 m x 3 m van het reinigingsgebied wordt gereinigd. (De grootte van het gebied kan variëren in overeenstemming met de vorm van het te stofzuigen gebied.) De 2e fase: In de 2e fase van de Cell by Cell Cleaning (Gebiedsmodus) wordt de zigzag-stand automatisch uitgevoerd. Wanneer de 1e en 2e fasen zijn voltooid, zal het te reinigen gebied worden gereinigd door de bovenstaande reinigingsmethode te herhalen als het apparaat wordt verplaatst naar het volgende deel van het te reinigen gebied.

• Eenmaal ingesteld blijven de instellingen voor de reinigingsstand (zigzag, Cell by Cell (Gebiedsmodus)) behouden, zelfs nadat de stroomvoorziening is uitgezet.

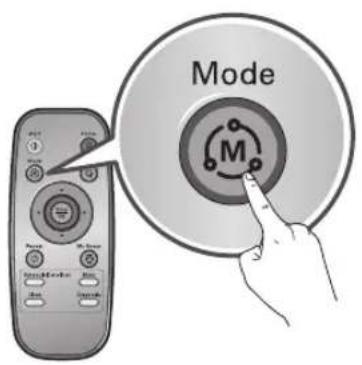

• Als u tijdens de werking de stand wilt wijzigen, drukt u op de knop Stop/OK en selecteert u vervolgens de gewenste stand. Het reinigen zal dan vanaf het begin starten. Zigzagreiniging Cell by Cell Cleaning (Gebiedsmodus) Check20 My Space (mijn ruimte) REINIGINGSMODI Als u op 'My Space' (mijn ruimte reinigen) op de afstandsbediening drukt, zal de My Space Cleaning (mijn ruimte reinigen) met een audiobericht worden gestart.Voor het stofzuigen van bepaalde ruimten, kiest u deze stand.De 1e fase: Gebruik de afstandsbediening om handmatig het stofzuigen aan de rand van elk reiningsgebied uit te voeren. Deze reinigingsstand is mogelijk wanneer de afstand van de start- en eindpositie minder bedraagt dan 1 meter.De 2e fase:Door op de knop 'Start' te drukken, zal de robotstofzuiger het handmatig aangegeven gebied zelf stofzuigen. Als een zone niet volledig is aangegeven, wordt een audiobericht afgespeeld: "Het gebied voldoet niet aan de eisen. Geef het gebied aan dat schoongemaakt moet worden." Gebruik de afstandsbediening om een zone nogmaals toe te wijzen. Als de reiniging van alle geselecteerde gebieden is voltooid, wordt de robotstofzuiger in de standaard reinigingsstand (zigzag of Cell by Cell (Gebiedsmodus)) gezet. • Tijdens het opladen, kunt u de stand 'My Space (mijn ruimtestofzuigen)' niet activeren.• Om de reinigingsstand te veranderen als de robotstofzuiger in werking is, drukt u eerst op de knop 'Stop/OK' om een stand te selecteren. Het stofzuigen start vanaf het begin. My Space Cleaning (mijn ruimte reinigen) Check21 EXTRA REINIGINGSMODI Door het indrukken van een richtingknop op de afstandsbediening, kunt u robotstofzuiger in een handmatige stand verplaatsen. De robotstofzuiger zal het gebied stofzuigen, door zich vooruit/achteruit/links/rechts te verplaatsen, afhankelijk van de bediening van de richtingsknop. In de 'Manual' (handmatig) stand zal de robotstofzuiger stoppen voor obstakels als de knop op de afstandsbediening ingedrukt blijft.. Wordt het best gebruikt om bepaalde delen van het huis te reinigen. Druk op knop 'Mode' (stand) op de afstandsbediening om de stand Spot Clean(Spiraalmodus), aangegeven op het Statusdisplay, te selecteren, en de knop 'Start', dan start de robotstofzuiger de Spot Clean(Spiraalmodus) voor een ruimte binnen 1,5 m diameter.

Tijdens het opladen, kan Spot Clean(Spiraalmodus) niet worden geselecteerd. Handmatige reiniging Spot Cleaning (Spiraalmodus) De robotstofzuiger stop bij de startpositie als het stofzuigen voltooid is (duurt 4~5 min.).22 EXTRA REINIGINGSMODI Door op de knop 'Turbo' op de afstandsbediening of op het motorlichaam te drukken, wordt de stand 'Turbo' geactiveerd met een audiobericht. Terwijl in de stand 'Turbo' wordt door op dezelfde knop te drukken, de stand 'Turbo' met een audiobericht geannuleerd. In de stand 'Turbo' werkt de robotstofzuiger intenser voor een krachtige reiniging.

<De stand Turbo (Floor Master Function)> De stand 'Turbo' werkt automatisch wanneer de robotstofzuiger tapijten reinigt. Door op de knop 'Repeat' (herhalen) op de afstandsbediening te drukken, wordt de stand 'Repeat' met een audiobericht geactiveerd. Terwijl in de stand 'Repeat' (herhalen) wordt door op dezelfde knop te drukken 'Repeat' met een audiobericht geannuleerd. In de stand 'Repeat' (herhalen), herhaalt de robotstofzuiger de reiniging die wordt uitgevoerd totdat de batterij leeg is. De robotstofzuiger is in staat om de te reinigen omgeving op te slaan door middel van de stand 'Learning' (leren) voor een intelligente reiniging.

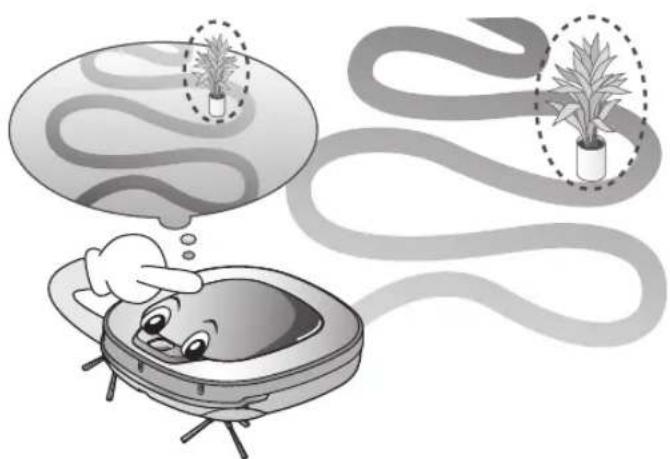

De stand 'Learning' (leren) is alleen beschikbaar wanneer de machine begint te reinigen vanaf het oplaadstation. Stand Turbo De stand Repeat (herhalen) De stand 'Learning' (leren)

• Voorzorgsmaatregelen met Smart Operation (slimme werking) - Met deze stand 'Learning' (leren) worden locaties met obstakels opgeslagen om deze te omzeilen. De robotstofzuiger slaat elk aspect van het omgevingstraject op: vanaf de start van de reiniging vanaf het oplaadstation tot het moment van voltooiing van het traject. - De robotstofzuiger leert de nieuwe omstandigheden als de locatie van het oplaadstation is gewijzigd. - Als de leerstand is voltooid, zal een audiobericht zeggen: "De omgeving is gescand door de zelflerende modus” Check23 TIJDSINSTELLING

1. Bevestig de ultramicrovezel-dweil aan het

klittenband van de dweilhouder, zoals op de afbeelding.

2. Duw de dweilhouder stevig in de openingen

totdat u een 'klik' geluid hoort.

Houd er rekening mee dat als de dweilhouder niet goed is bevestigd, deze tijdens het stofzuigen los kan raken.

3. Het is essentieel dat de bevestigingshaken

op de dweilhouder correct zijn afgesteld in de bevestigingsopeningen aan de onderkant van de zuiger. Voor dweilstofzuigen, bevestigt u de dweil en de dweilhouder aan de robotstofzuiger volgens de volgende aanwijzingen: Door de ultramicrovezel-dweil te bevestigen, kunt u effectief gebruik maken van de robotstofzuiger om stof te verwijderen. Wanneer de dweilhouder is bevestigd, zal de robotstofzuiger niet over tapijten of over drempels gaan, om de overdracht van vuil met de dweil te voorkomen.

• Om geurtjes te voorkomen, spoel vreemde voorwerpen of stof uit de dweil als het stofzuigen is voltooid.

• Om vlekken op vloeren te voorkomen, maakt u geen gebruik van de ultramicrovezel-dweil om te reinigen wanneer vuil vermengd is met vloeistoffen, zoals koffie of inkt.

• Om schade aan tapijten van het klittenband of vuilafgifte van de dweil te voorkomen, reinigt u het tapijt niet als de dweilhouder of dweil is bevestigd.

• Houd de ultramicrovezel-dweil droog. Gebruik deze niet op een natte ondergrond. Als er vocht is, kan het interfereren met de navigatie.

• De stand Smart Diagnosis (slimme diagnose) is niet beschikbaar, wanneer de dweilhouder is bevestigd. BevestigingshaakBevestigingsopening "Klik!" "Klik!" Let op Bedek de onderste camerasensor niet met de dweil. Check26 LOCATIEZOEKFUNCTIE

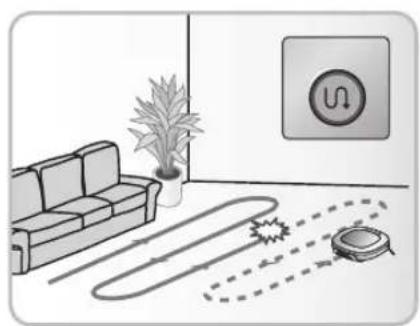

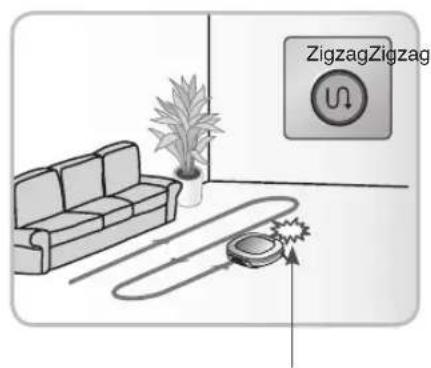

De navigatiestand wordt geactiveerd nadat de robotstofzuiger de te reinigen omgeving voldoende herkent. Handmatige relocatie.

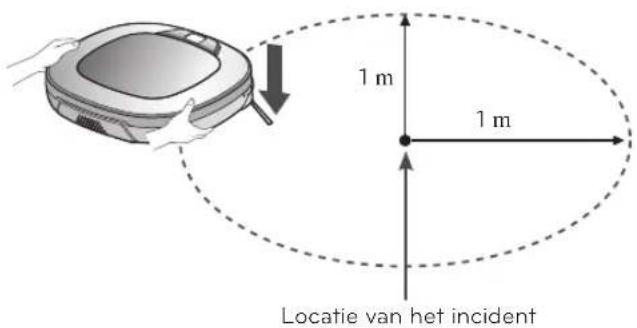

1. Zet de robotstofzuiger in de buurt van de locatie

vanaf waar deze oorspronkelijk werd verplaatst.

Het zoeken naar de locatie is effectiever wanneer de robotstofzuiger dichterbij de plaats is vanaf waar deze werd verplaatst.

Als deze met meer dan 1 meter van de oorspronkelijke reinigingspositie wordt verplaatst, wordt het moelijk voor de robotstofzuiger om de vorige locatie op te kunnen zoeken.

2. Druk op de knop START/STOP op de robotstofzuiger of de knop 'Start' op de afstandsbediening.

De robotstofzuiger zal vervolgens de locatie zoekfunctie beginnen, samen met een audiobericht.

Als het zoeken naar de locatie is voltooid, zal de robotstofzuiger blijven stofzuigen vanaf waar deze werd verplaatst. Als het zoeken naar de locatie is mislukt, zal de robotstofzuiger weer vanaf het begin beginnen. De robotstofzuiger onthoudt de locatie tijdens het stofzuigen. Als de gebruiker de robotstofzuiger verplaatst terwijl deze in werking is, zal deze zoeken naar de locatie van waar hij werd verplaatst met behulp van de navigatiezoekfunctie, voordat u verder kunt gaan met stofzuigen. Locatie wijzigenLocatie van het incidentLocatie van het incident 1 m1 mAls de locatiezoekstand is geactiveerd, knippert deReinigingsstand van de statusindicator Om de exacte locatie te vinden, houd afstand van de Hombot.

• Wanneer de stroom wordt uitgezet nadat de locatiezoekfunctie is ingesteld, wordt de locatiezoekfunctie geannuleerd.

• Het zoeken naar de locatie zal effectiever zijn wanneer de robotstofzuiger dichterbij de plaats is vanaf waar deze werd verplaatst. Check Zigzag Zigzag27 SLIMME DIAGNOSE

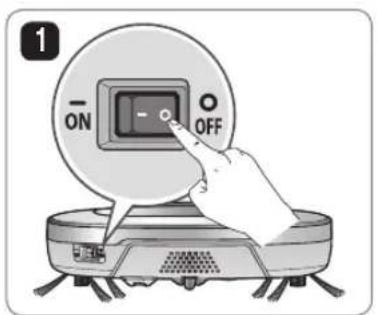

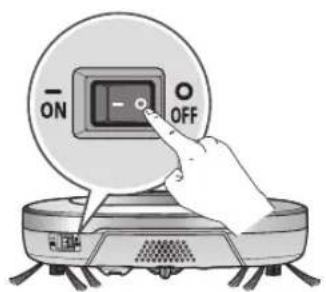

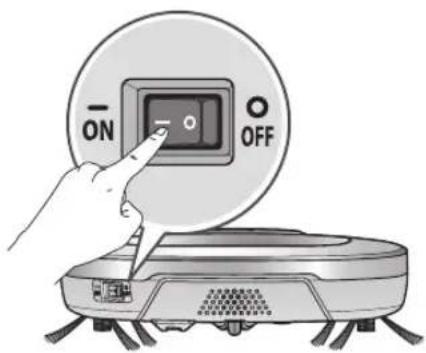

1. Zet de de hoofdstroomschakelaar aan de achterkant ON

(aan) na te hebben gecontroleerd dat de robotstofzuiger aan het oplaadstation is bevestigd.

Smart Diagnosis (slimme diagnose) is alleen mogelijk wanneer de robotstofzuiger is bevestigd aan het oplaadstation.

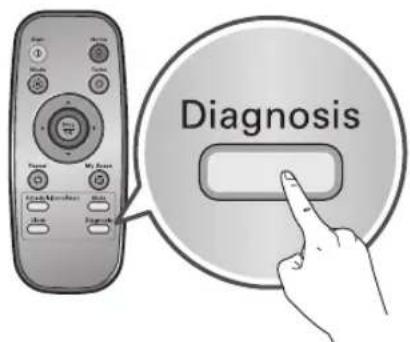

2. Druk op de knop 'Diagnosis(Diagnose)' op de

afstandsbediening, dan start het proces met het volgende audiobericht: "Hombot Smart Diagnosis wordt gestart. Houd afstand en zorg voor 1 meter ruimte rondom het laadstation."

Als de dweilhouder is bevestigd, wordt het proces niet geactiveerd.

3. Wanneer de Smart Diagnosis (slimme diagnose)

met succes is voltooid, keert de robotstofzuiger terug naar het oplaadstation en biedt de diagnose aan door middel van een audiobericht. Na het afl uisteren kan het stembericht opnieuw worden afgespeeld door de knop Home op de afstandsbediening of op het motorlichaam te drukken. Om het diagnoseproces te beëindigen, drukt u op de knop 'Stop/OK' op de afstandsbediening of op het motorlichaam.

Na het stembericht Smart Diagnosis (slimme diagnose) wordt de robotstofzuiger na 1 minuut opgeladen.

Als er een fout wordt gedetecteerd met een van de sensoren terwijl in Smart Diagnosis (slimme diagnose), kondigt een audiobericht dit aan en keert het apparaat niet terug naar het oplaadstation. De robotstofzuiger gebruikt Smart Diagnosis (slimme diagnose) om een zelfdiagnose uit te voeren. Als een onregelmatigheid wordt gevonden d.m.v. de diagnose, neem dan contact op met het lokale servicecentrum van LG Electronics.

Gedurende Smart Diagnosis (slimme diagnose), zal de robotstofzuiger bewegen binnen een straal van 50 cm. Controleer daarom dat er geen voorwerpen in de weg staan binnen een straal van 1 meter rond het oplaadstation, voordat u begint met de Smart Diagnosis (slimme diagnose).

• Zorg dat u de robotstofzuiger niet aanraakt of de werking ervan verstoort voordat Smart Diagnosis (slimme diagnose) is voltooid. Als het per ongeluk onderbroken wordt, zet de hoofdstroomschakelaar dan OFF (uit) en vervolgens weer ON (aan) om de diagnose te hervatten.

• Smart diagnose zal niet worden geactiveerd in elk van de volgende gevallen. In elk geval, controleer dan het probleem en probeer het opnieuw. - De robotstofzuiger is ontkoppeld van het oplaadstation - Het batterijniveau is niet toereikend - Er is geen opvangbakfilter geplaatst. - De dweilhouder is bevestigd. Check28 SLIMME DIAGNOSE Als er een audiobericht wordt gegeven na Smart Diagnosis (slimme diagnose), raadpleegt u de volgende tabel om de juiste acties te ondernemen. Audiobericht Maatregelen (als verwijzing) Hombot Smart Diagnosis wordt gestart. Houd afstand en zorg voor 1 meter ruimte rondom het laadstation. Verwijder objecten binnen een straal van 1 meter rond het oplaadstation en bewaar afstand totdat de diagnose is voltooid. Smart Diagnosis kan starten als er opgeladen wordt. Zet de robotstofzuiger in het laadstation om op te laden. Verplaats de robotstofzuiger naar het oplaadstation om op te laden. Geen fout gevonden tijdens Smart Diagnosis. Smart Diagnosis kan niet uitgevoerd worden door een te laag batterijniveau. Probeer het opnieuw als de batterij is opgeladen. Probeer de Smart Diagnosis (slimme diagnose) nogmaals na het opladen van de batterij. Controleer of de stofbak is geinstalleerd inclusief filter. Open de klep van de opvangbak en onderzoek de bak. Opladen kan niet door een probleem met de infrarood sensor. Voer de Smart Diagnosis (slimme diagnose) opnieuw uit en als hetzelfde bericht wordt afgespeeld, neem dan contact op met het servicecentrum van LG Electronics. Opladen kan niet door een probleem met de ultrasonische sensor. Voer de slimme diagnose opnieuw uit en als hetzelfde bericht wordt afgespeeld, neemt u contact op met het servicecentrum van LG Electronics. Opladen kan niet door een probleem met de oppervlakte sensor aan de onderzijde. Maak de sensoren schoon. Reinig de drie hoogtesensoren aan de onderkant van de voorkant van het apparaat. Maak de onderste camera schoon aan de rechter onderzijde van de Hombot. Reinig de lens van de camerasensor rechtsonder. Maak de obstakel detectie sensor aan de linkerzijde van de Hombot schoon. Reinig de lens van de obstakelsensoren aan zowel de linker- als de rechterkant. Er is een probleem met de gyro sensor. Voer de slimme diagnose opnieuw uit en als hetzelfde bericht wordt afgespeeld, neemt u contact op met het servicecentrum van LG Electronics. Controleer het linker wiel op vuil. Controleer het linkerwiel op vreemde voorwerpen. Controleer het rechter wiel op vuil. Controleer het rechterwiel op vreemde voorwerpen. Er is een probleem gevonden aan de linker wiel sensor. Voer de slimme diagnose opnieuw uit en als hetzelfde bericht wordt afgespeeld, neemt u contact op met het servicecentrum van LG Electronics. Er is een probleem gevonden aan de rechter wiel sensor. Voer de slimme diagnose opnieuw uit en als hetzelfde bericht wordt afgespeeld, neemt u contact op met het servicecentrum van LG Electronics. Controleer de borstels op belemmeringen. Controleer of er geen vreemde voorwerpen in de borstel vastzitten. Er is een probleem gevonden in de zuigmotor. Voer de slimme diagnose opnieuw uit en als hetzelfde bericht wordt afgespeeld, neemt u contact op met het servicecentrum van LG Electronics. Er is een probleem gevonden in de acceleratie sensor. Voer de slimme diagnose opnieuw uit en als hetzelfde bericht wordt afgespeeld, neemt u contact op met het servicecentrum van LG Electronics. Om nogmaals naar het Smart Diagnosis resultaat te luisteren, druk op de oplaadknop. Om te stoppen, druk op de stopknop. Als u de diagnose-uitkomst wilt herhalen, drukt u op de knop 'Home', of op de knop 'Stop/OK' om de diagnose te voltooien. Probeer Smart Diagnosis nogmaals nadat u de schakelaar aan de achterzijde van de Hombot aan en uit heeft gezet. Als het probleem zich blijft voordoen, neem dan contact op met de customer service van LG Electronics. Smart Diagnosis wordt uitgeschakeld. Smart Diagnosis kan niet worden uitgevoerd als de dweil is bevestigd. Probeer het nogmaals nadat de dweil verwijderd is. Voer de slimme diagnose opnieuw uit nadat u de dweilhouder hebt verwijderd. Smart Diagnosis heeft niet gewerkt. Probeer het nogmaals nadat u de schakelaar achterop de Hombot aan en uit heeft gezet. Zet de hoofdstroomschakelaar OFF (uit) en vervolgens weer ON (aan) om de diagnose te hervatten. Raak de robot NIET aan of verstoor de werking ervan niet totdat de diagnose is voltooid.29

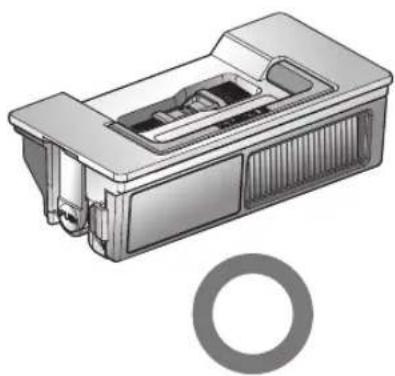

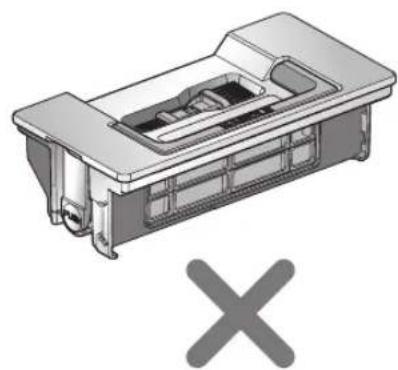

DE OPVANGBAK REINIGEN

1. Open de opvangbakklep met behulp van de

'PUSH' drukknop op de robotstofzuiger.

2. Pak de hendel van de opvangbak en trek deze

3. Om het fi lter en de spons van elkaar te scheiden,

trekt u aan de haak aan de linkerkant van de fi lterklep aan de achterkant van de opvangbak.

Houd er rekening mee dat als u het fi lter eruit haalt, er stof uit kan komen vallen.

Raadpleeg p. 30 voor het reinigen van het fi lter van de opvangbak.

4. Til de klep op terwijl u op de scheidingsknop op

die opvangbak drukt.

5. Leeg de opvangbak en reinig deze met een

borstel of onder stromend water.

6. Na de opvangbak met water te hebben gereinigd,

droogt u deze in een goed geventileerde ruimte uit het directe zonlicht.

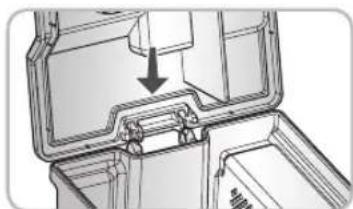

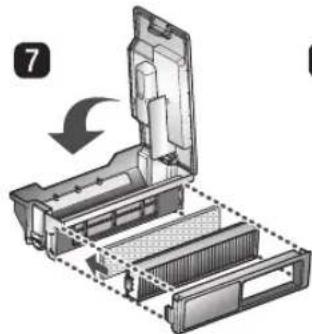

7. Terwijl u de gereinigde opvangbak weer in elkaar

zet en weer op zijn plaats zet, sluit u de klep en plaatst u de spons en het HEPA-fi lter.

Raadpleeg p. 30 voor gedetailleerde montage- aanwijzingen

8. Zet de opvangbak in de robotstofzuiger en sluit

de klep van de opvangbak. Als de opvangbak vol is, kan de zuigkracht afnemen. Reinig de opvangbak voor en na elke reinigingssessie. 3FJOJHEFPQWBOHCBLJOEFWPMHFOEFTUBQQFO

• Gebruik van het apparaat zonder dat de filters in de opvangbak zijn geplaatst, kan een defect tot gevolg hebben dat niet onder de garantie valt.

• Na het reinigen van de opvangbak dient u het filter in elkaar te zetten en in de opvangbak te plaatsen. Als u begint met stofzuigen, zonder filters gemonteerd te hebben in de opvangbak of als de filterklep niet is gemonteerd, wordt het volgende audiobericht afgespeeld: "Controleer of de stofbak is geinstalleerd inclusief filter"

• Zorg dat na het reinigen van de opvangbak altijd dat de klep van de opvangbak weer op de juiste manier is geplaatst, zodat deze gemakkelijk en nauwkeurig kan sluiten. Check30

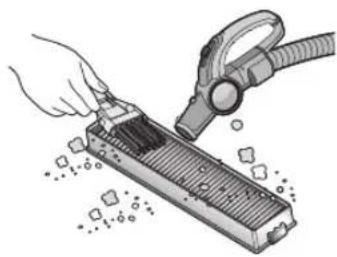

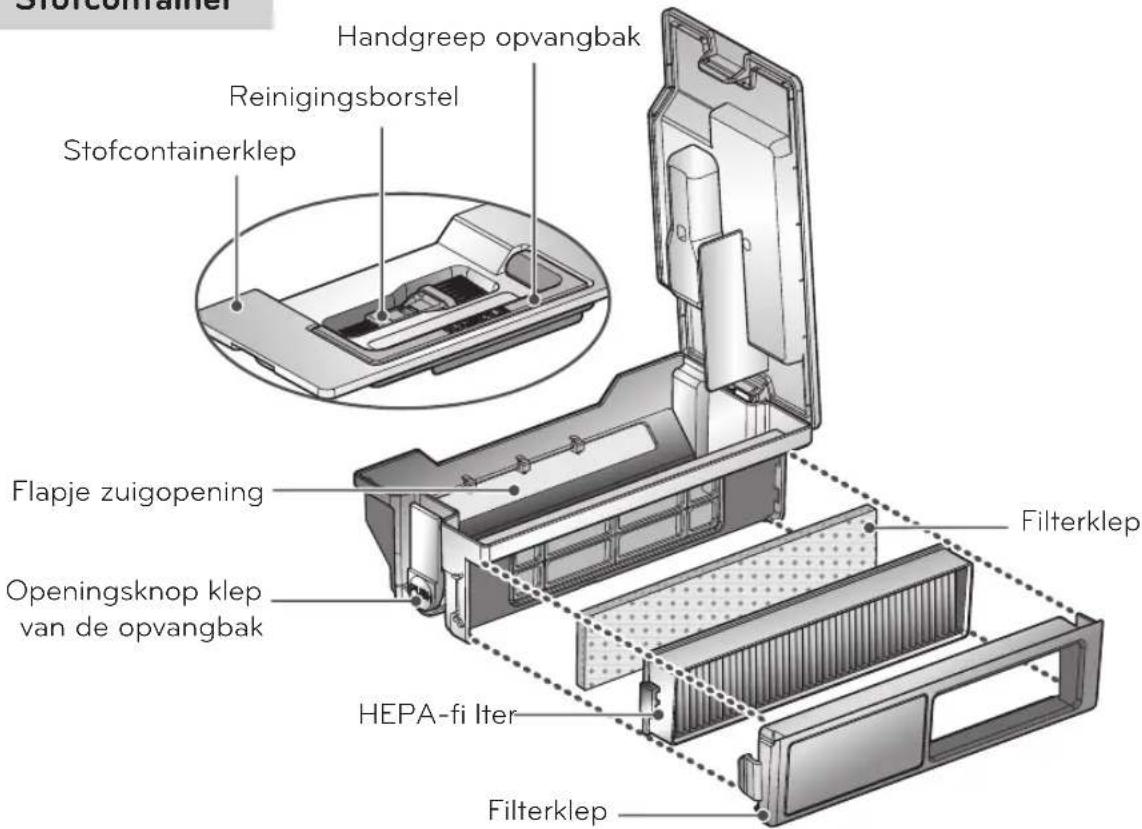

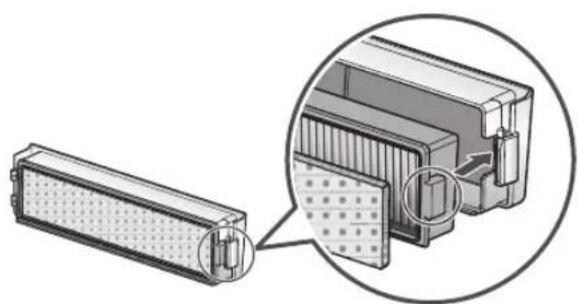

HET FILTER VAN DE OPVANGBAK REINIGEN

Het fi lter van de opvangbak bestaat uit zowel een HEPA-fi lter als een sponsfi lter. Reinig zowel het HEPA- als de sponsfi lters in deze volgorde.

3. Gebruik een borstel om het sponsfi lter te

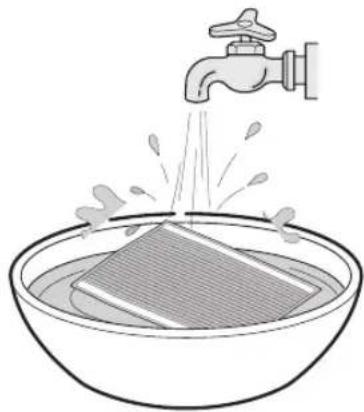

reinigen. Als u water heeft gebruikt om het fi lter te reinigen, laat het dan volledig drogen in de schaduw voordat u het terugplaatst.

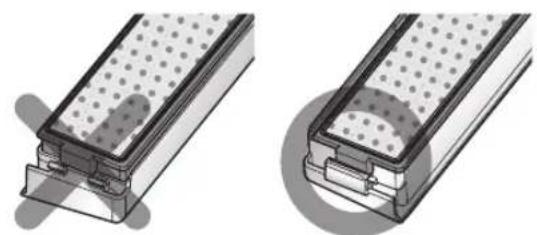

4. Monteer zowel het HEPA- als de sponsfi lters

terug op de fi lterklep in deze volgorde.

Plaats de rechthoekige locator op het HEPA- fi lter in de daarvoor bestemde opening van het fi lterhuis.

Let erop dat u het HEPA- en de sponsfi lters niet verkeerd op de fi lterklep monteert.

2. Reinig de fi jne stofdeeltjes op het HEPA-fi lter

grondig, met een stofzuiger of borstel.

Was het HEPA-fi lter NIET met water. De zuigkracht neemt dan af.

• Om de prestaties van de robotstofzuiger te behouden, dient u het HEPA-filter minstens één keer per week te reinigen, met een borstel of stofzuiger.

• Als u met de Robot Cleaner werkt, met de filterklep gemonteerd op opvangbak en zonder ingevoegde filters, kan er stof binnen komen en een storing veroorzaken.

1. Trek aan de haak aan de linkerkant van de HEPA-

fi ltermodule aan de achterkant van de opvangbak om de HEPA-fi lter en de spons van elkaar te scheiden. Check31

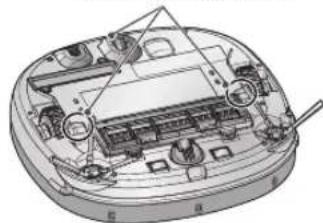

Plaats de bevestigingshaak (rechthoekige vorm) aan de zijkant van de borstel in de openingen en zorg dat de kleuren overeenkomen. Druk naar beneden en sluit de klep totdat er een 'krak' geluid uit beide kanten van de bevestigingshaak komt.

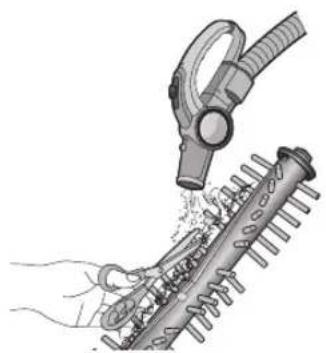

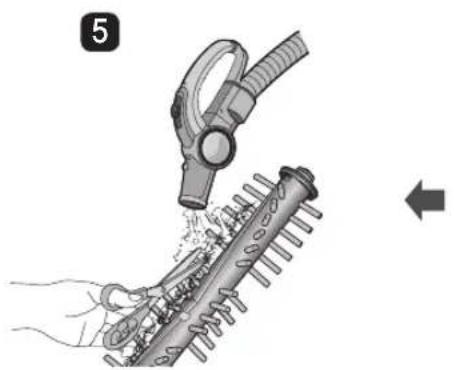

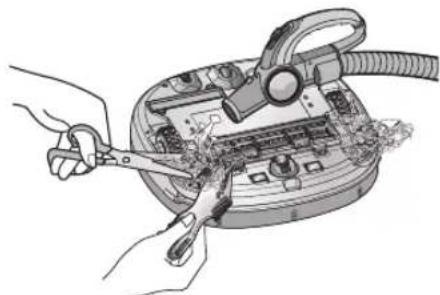

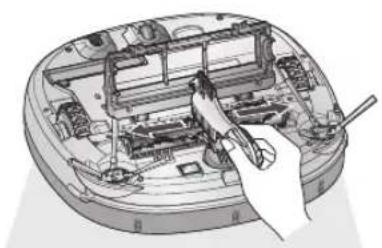

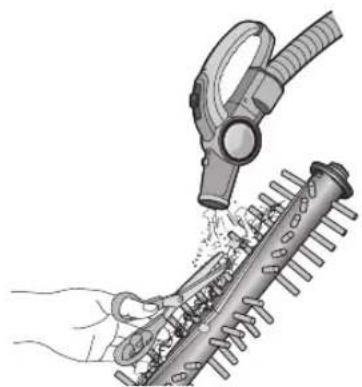

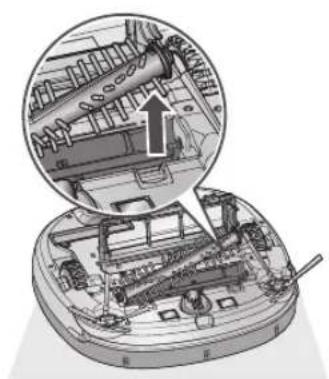

Let erop dat bij het sluiten er geen borstelharen van de zijborstel onder de klep komen. Duw de borstel helemaal in het gele uitsteeksel. Terwijl u tegen de borstel duwt, tilt u het witte uitsteekdeel op om het van het motorlichaam te scheiden. Reinig de borstel met een stofzuiger of een schaar. Zet de hoofdstroomschakelaar OFF (uit) voordat u gaat schoonmaken. Zet de robotstofzuiger ondersteboven op een zachte doek. Na te hebben gecontroleerd of er vreemde voorwerpen zijn, drukt u de bevestigingshaak naar beneden en trek u deze omhoog om de borstelklep eraf te halen. Door gebruik te maken van reinigingsgereedschap, verwijdert u haren en ander vuil en vreemde voorwerpen uit de borstel en van de 2 kleinere wieltjes. De roterende borstel, aan de onderkant van de robotstofzuiger, helpt om stof te verzamelen. Reinig de borstel in deze volgorde.

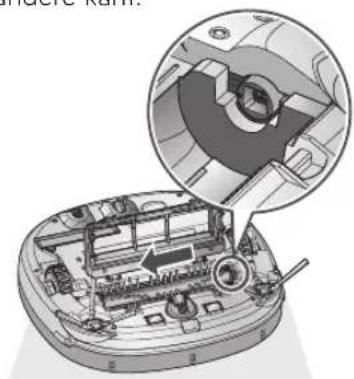

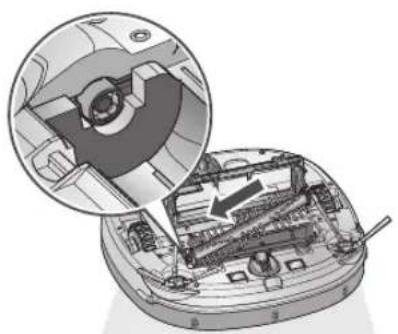

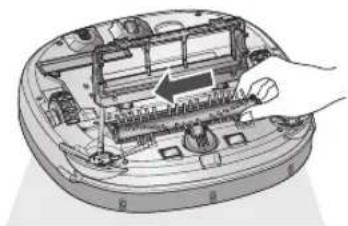

Voordat u het motorlichaam omdraait, legt u een zachte doek op de vloer en verwijdert u de opvangbak. Anders kan het motorlichaam krassen oplopen en komt er stof uit de opvangbak. Terwijl u de borstel in de richting van de pijl duwt, plaatst u de bevestigingshaak (rechthoekige vorm) in de opening aan de andere kant.32

• Reinig de robotstofzuiger niet door er rechtstreeks met water, verdunner, benzeen of andere vloeistoffen op te spuiten.

Bel het servicecentrum als de sensor of de contactpunten beschadigd zijn. Schade aan sensor- en contactpunten kan tot gevolg hebben dat er stroringen aan het apparaat optreden.

• Om de sensor/contactpunten te reinigen, moet u de stofzuigborstel gebruiken. Er zijn sensoren op de robotstofzuiger die obstakels, trappen en het oplaadstation voor het opladen van de batterij detecteren. Om de prestaties van de robotstofzuiger te handhaven, reinig de sensoren en oplaadstation regelmatig als volgt:

1. Zet de stroomschakelaar uit aan de onderkant van de robotstofzuiger.

Er kan schade worden veroorzaakt door de robotstofzuiger te activeren als de stroom niet is uitgezet.

2. Leg een zachte doek op de vloer, draai de robotstofzuiger om en

leg deze op de doek.

Controleer dat u de opvangbak verwijdert voordat u het motorhuis draait. Anders kan er stof uit de opvangbak vallen.

3. Gebruik een gladde doek of borstel om stof af te nemen van elke hoogtesensor, camerasensor en

ultrasone sensor en de contactpunten zoals hieronder beschreven. Contactpunten Ultrasone sensoren Sensorvenster voor obstakeldetectie. Detecteert sensoren van het oplaadstation en ontvangt signalen van de afstandsbediening Hoogtedetectie- sensor Contactpunten Onderste camerasensor Lens Check33

DE ZIJBORSTEL REINIGEN

Vreemde voorwerpen/materialen zoals haren kunnen zich gemakkelijk hechten aan de zijborstel. Verwijder dergelijke materialen ten minste één keer per week. Als grote hoeveelheden vreemde voorwerpen vast aan de borstel zitten, bestaat het risico dat de borstels beschadigd kunnen raken. Als de vloer ruw is of muren vaak worden gereinigd, kan de zijborstel verbogen of beschadigd raken. In dit geval gebruikt u de volgende methode om de zijborstel recht te buigen.

1. De volgende procedure is nuttig om verbogen

borstels te herstellen.

2. Schakel de stroom uit door de hoofdschakelaar

op de achterkant van het apparaat uit te zetten.

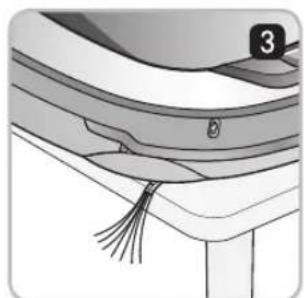

3. Zet de robotstofzuiger op het uiteinde van een

tafel om het reinigen van de zijborstel makkelijker te laten verlopen. Zorg dat de robotstofzuiger niet om kan vallen.

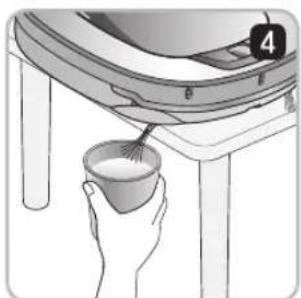

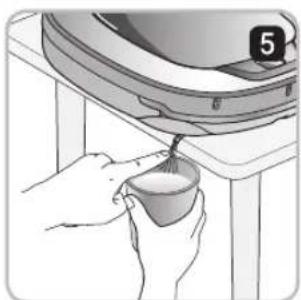

4. Week de zijborstel in warm water.

5. Druk tien seconden lang op de zijborstel, zodat

deze volledig wordt ondergedompeld in het water.

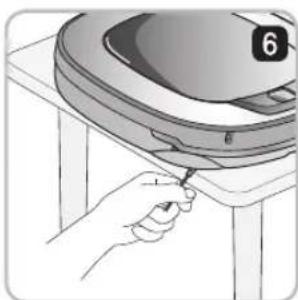

6. Veeg de zijborstel langzaam af door hem met uw

hand te omvatten terwijl u hem uitknijpt.

7. Draai de zijborstel rond en herhaal de stappen

4-6 voor elke sectie van de borstel.

8. Gebruik de zijborstel pas als deze volledig is

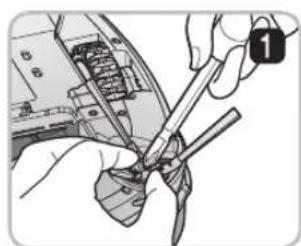

1. Verwijder de schroeven met behulp van een

schroevendraaier en verwijder de zijborstel uit het motorlichaam.

2. Verwijder daarna eventuele haren.

3. Monteer de zijborstel door deze te vervangen aan

de onderkant van de robotstofzuiger, met de 'R' en 'L' markering van de borstel die overeenkomen met de tegenhangers op de robotstofzuiger. Onderhoud zijborstel34

2. Reinig deze zorgvuldig met warm water.

3. Gebruik de dweil na deze volledig in direct zonlicht te

Als de dweil in een vochtige of natte staat wordt gebruikt, zal de robotstofzuiger wellicht niet goed meer werken. Om geurtjes te voorkomen, moeten vuil en stof worden uitgespoeld uit de dweil nadat deze bij het reinigen is gebruikt. Volg deze aanwijzingen om de ultramicrofi ber-dweil te wassen:

• Om storingen aan het apparaat te voorkomen, gebruikt u alleen bij de robotstofzuiger geleverde ultramicrofiber-dweil.

• Er kunnen extra ultramicrofiber-dweilen worden gekocht bij een servicecentrum van LG Electronics in de buurt.. 210 mm Check35 PROBLEMEN OPLOSSEN Er wordt een waarschuwing gegeven als een wiel het vloeroppervlak niet raakt om welke reden dan ook.

• Zit er een wiel vast in de voordeur, balkon, trap, enz? Zet de robotstofzuiger op de vlakke vloer.

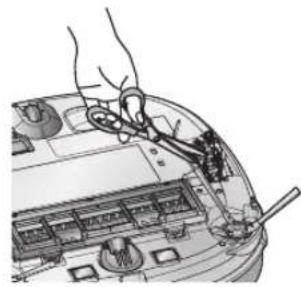

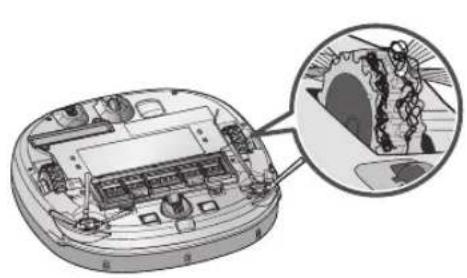

• Is het wiel omwikkeld met draden of haren? Leg een zachte doek op de vloer, draai de robotstofzuiger om en leg deze op de doek. Verwijder vreemde voorwerpen na het wiel te hebben bekeken.

Controleer dat u de opvangbak verwijdert voordat u het motorhuis omkeert. Anders kan er stof uit de opvangbak vallen. Er wordt een waarschuwing gegeven als de robotstofzuiger niet verder kan reinigen als gevolg van een ongunstige situatie.

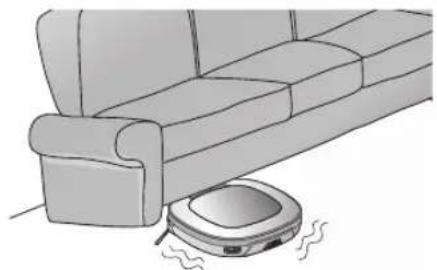

• Is de robotstofzuiger vastgelopen? Na het verwijderen van het deel dat vastzit, plaatst u de robotstofzuiger op een vlakke vloer. Bij de melding "Die wielen raken de grond niet. Zet de Hombot op een vlakke ondergrond." Bij de melding "Verwijder het materiaal van het linker/rechter wiel" Bij de melding "Hombot kan niet doorgaan met schoonmaken. Controleer de ruimte rondom de Hombot."36 PROBLEMEN OPLOSSEN Er wordt een waarschuwing gegeven als er geen opvangbak of filterklep is geplaatst.

• Is de opvangbak geplaatst op de robotstofzuiger? Open de de klep van de opvangbak en controleer dat de opvangbak goed is geplaatst. Laat de klep van opvangbak NIET open.

• Controleer of de lterklep is geplaatst op de opvangbak. Wanneer het batterijniveau bijna nihil is, wordt het stembericht afgespeeld: "Batterijniveau is laag".

• Zorg dat de batterij van de robotstofzuiger wordt opgeladen door deze tegen het oplaadstation te zetten. Wanneer de robotstofzuiger met succes is bevestigd aan het dockingstation, begint het opladen door de melodie af te spelen die voor het starten van het opladen wordt gebruikt. Bij de melding "Controleer of de stofbak is geinstalleerd inclusief filter" Bij de melding "Batterijniveau is laag. Zet de Hombot in het laadstation"37 PROBLEMEN OPLOSSEN

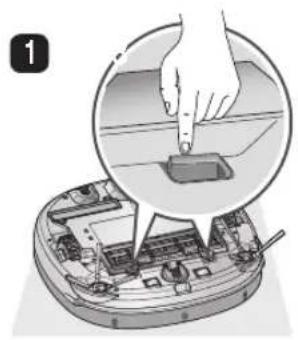

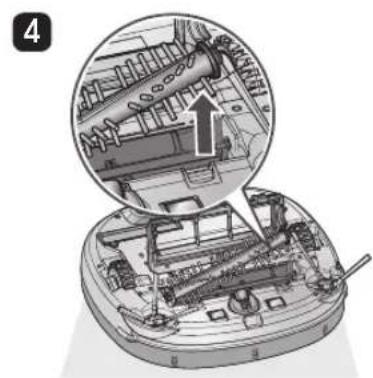

Voor een meer gedetailleerde beschrijving van dit proces, raadpleegt u de instructies op pagina's 31, 33. Er wordt een waarschuwing gegeven als vreemde voorwerpen de borstelrotatie beperken. Leg een zachte doek op de vloer en zet de robotstofzuiger er ondersteboven op.

Voordat u het motorlichaam omdraait, verwijder de opvangbak. Anders valt er stof uit de opvangbak.

• De borstel maakt een luid, abnormaal geluid. Bevestig de juiste montage van de borstel door de scheidingsopening van de borstel te controleren Haal de borstel uit robotstofzuiger en verwijder vreemde voorwerpen uit de borstel.

• De borstel of zijborstel zit vast. Verwijder eventuele vreemde voorwerpen, zoals kabels, draadjes of haren die in de zijborstel of de borstel zijn geraakt.

Bij de melding "Verwijder het materiaal van de borstels aan de onderzijde"38

VOORDAT U BELT VOOR ONDERSTEUNING

Controleer alvorens de storing van de robotstofzuiger door te geven. Probleem Oplossingen (verwijzingspagina) De stroomvoorziening kan niet worden aangezet. Controleer of de stroomschakelaar is aangezet. (Pagina 15) De stroomvoorziening wordt automatisch uitgeschakeld. Dit is geen storing. De robotstofzuiger beschikt over een eigen energiebesparingsfunctie. Als na het aanzetten er tien minuten lang geen stroom wordt gebruikt, wordt de stroom automatisch weer uitgezet. (Pagina 17) De robotstofzuiger wordt niet opgeladen. Controleer of de hoofdstroomschakelaar is aangezet. Verwijder objecten rondom het oplaadstation. (Pagina 15) Controleer of de stroomvoorziening is aangesloten op het oplaadstation. (Pagina 14) Veeg de contactpunten met een droge doek af. De zuigkracht wordt zwakker. Controleer of geen vreemde voorwerpen de zuigopening blokkeren. (Pagina 31) Leeg de opvangbak. (Pagina 29) Reinig het fi lter van de opvangbak. (Pagina 30) Er is meer lawaai. Controleer of de opvangbak naar behoren is gemonteerd. Controleer of het opvangbakfi lter naar behoren is gemonteerd. (Pagina 30) Controleer of vreemde voorwerpen in de borstel zijn geraakt. (Pagina 31) De robotstofzuiger wordt niet geactiveerd. Controleer of de stroomschakelaar is aangezet. (Pagina 15) Controleer of de batterij is opgeladen. (Pagina 18) De borstel draait niet. Reinig de borstel. (Pagina 31) Controleer of de borstel op de juiste wijze is gemonteerd. (Pagina 31) Bewegingen zijn abnormaal of de bewegingsbaan is abnormaal. Veeg de sensor zorgvuldig met een zachte doek af. (Pagina 32) Als de ultramicrofi ber-dweil is bevestigd, controleert u of deze goed vastzit. (Pagina 25) Zet de stroomschakelaar uit en aan. De robotstofzuiger kan niet worden geactiveerd met de afstandsbediening. Vervang de batterijen van de afstandsbediening. (Pagina 12) Controleer of de bediening binnen het dekkingsgebied van het motorlichaam werkt, wat minder dan 3 meter bedraagt. (Pagina 12) Controleer of de hoofdstroomschakelaar is aangezet. (Pagina 15) 39 VERWIJZINGSPUNTEN Melding open-source software Om de broncode te verkrijgen onder GPL, LGPL, MPL en andere open bronlicenties, die zijn opgenomen in dit apparaat, kunt u terecht op http://opensource.lge.com.In aanvulling op de broncode, zijn alle genoemde licentieomstandigheden, afwijzing van garantie en auteursrechtvermeldingen beschikbaar voor download. De batterij eruit halen en er weer inzetten

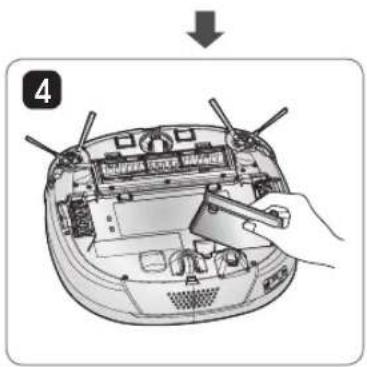

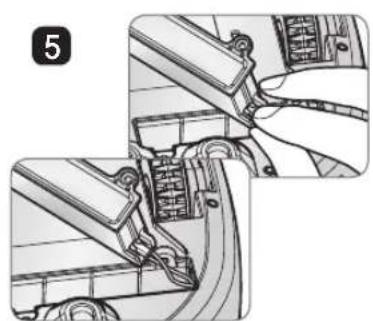

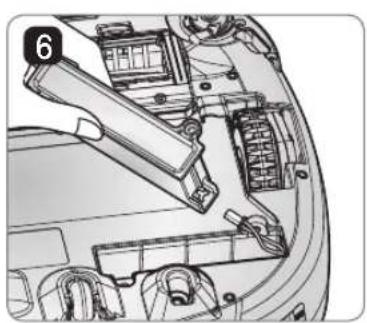

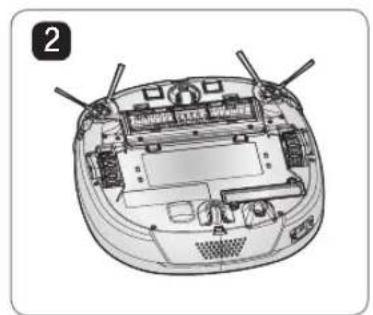

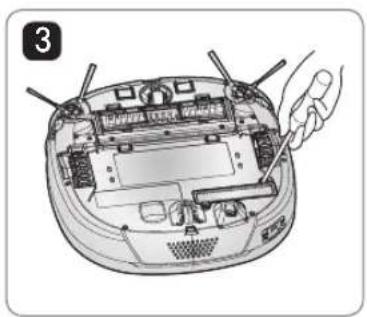

Zet de hoofdstroomschakelaar uit, links op de achterkant van de robotstofzuiger.Demonteer de batterij in de omgekeerde volgorde.Plaats een zachte doek op de vloer, verwijder de opvangbak, en draai de robotstofzuiger om. Haal de draad uit de batterij terwijl u op de bevestigingshaak drukt.Verwijder de schroef met behulp van de schroevendraaier.Verwijder de batterij uit het apparaat.

WAARSCHUWING Wees voorzichtig bij brand, ontploffing, elektrische schok of storingen.

• Laad dit batterijpakket (“pakket” hierna) niet op met een ander type oplader dan oorspronkelijk voorzien met de oplader.
• Laat het pakket geen beschading oplopen door dit te laten vallen, in elkaar drukken, doorboren, snijden of door kortsluiting van de externe contacten.
• Probeer in ieder geval niet om het pakket te demonteren. Wanneer het pakket beschadigd of defect is, brengt u het naar het servicecentrum.• Gebruik dit pakket niet in de buurt van een warmtebron en gooi het niet in vuur of water.
• Houd het pakket uit de buurt van een vochtige of natte omgeving wanneer de verpakking is opgeladen.• Houd uit de buurt van kinderen, baby's of huisdieren.
