Type de produit	Aspirateur robot
Marque	LG
Modèle	VR64703LVMP
Dimensions (L x l x H)	340 x 340 x 89 mm
Poids	3,2 kg
Alimentation	Base de chargement, 100-240 V ~ 50/60 Hz
Batterie	Lithium-ion rechargeable, 14,4 V, 2200 mAh
Autonomie	Environ 60 à 90 minutes
Temps de charge	Environ 3 heures
Modes de nettoyage	Zigzag, Zone par zone, Spirale, Mon Espace, Turbo, Répétition
Capacité du bac à poussière	0,6 L
Filtre	HEPA 11 + filtre éponge
Fonctions intelligentes	Mémorisation de l'espace, reprise du nettoyage, auto-diagnostic
Accessoires inclus	Télécommande, base de chargement, lingette microfibre (2), brosses latérales, brosse principale, filtre de rechange
Entretien	Nettoyage régulier du bac à poussière, filtre, brosses, capteurs et lingette
Sécurité	Capteurs anti-chute, détection d'obstacles, arrêt automatique en cas d'anomalie
Niveau sonore	Environ 60 dB

FOIRE AUX QUESTIONS - VR64703LVMP LG

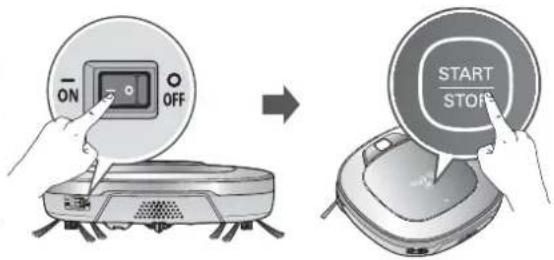

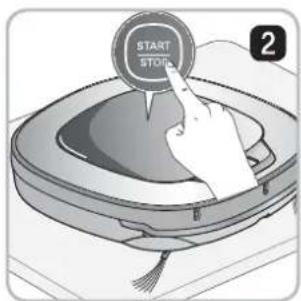

Comment démarrer le nettoyage avec l'aspirateur robot LG VR64703LVMP ?

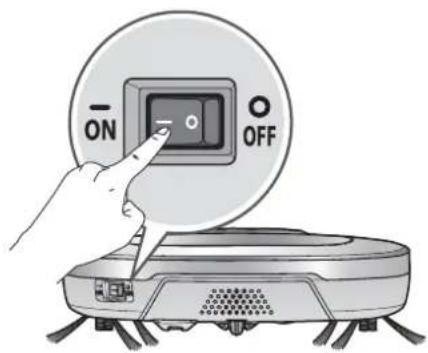

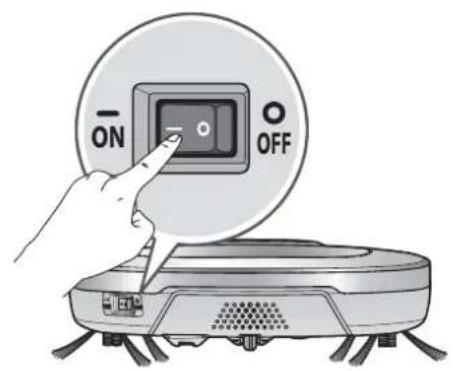

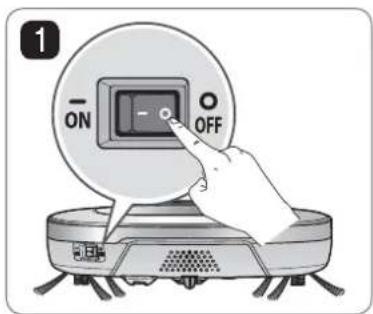

Assurez-vous que l'interrupteur d'alimentation principal à l'arrière gauche est sur ON. Appuyez ensuite sur le bouton START/STOP sur l'appareil ou sur Start de la télécommande pour lancer le nettoyage.

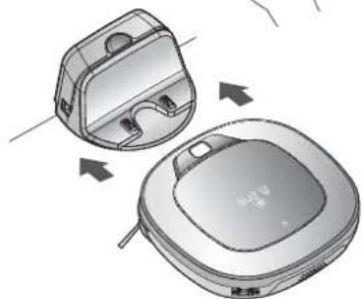

Comment recharger la batterie de l'aspirateur robot ?

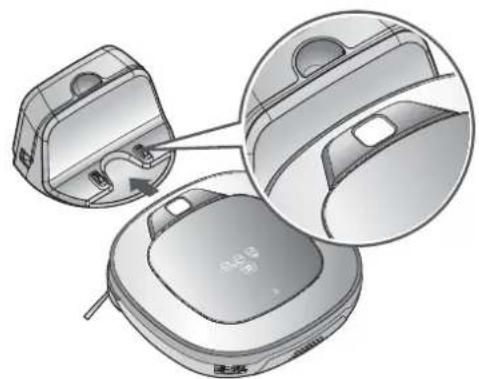

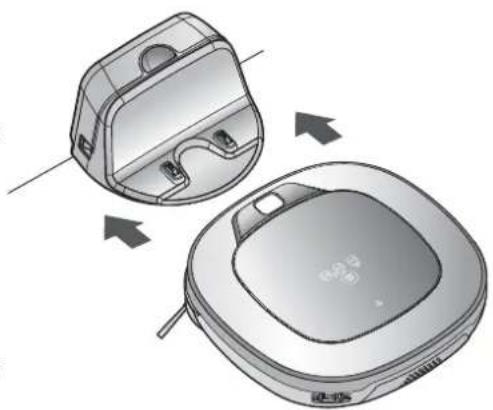

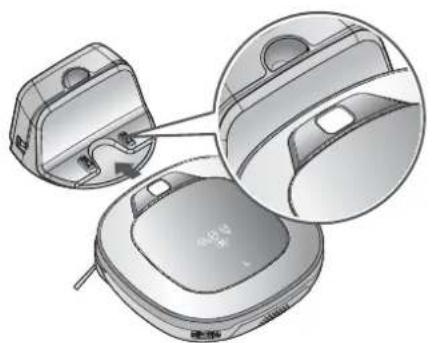

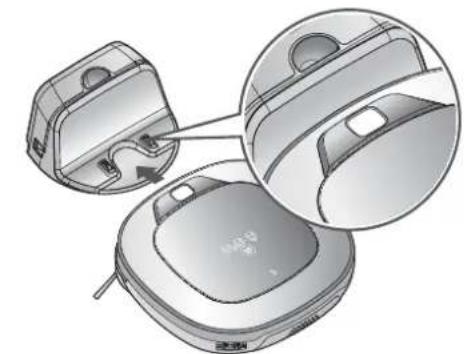

Placez l'aspirateur robot sur sa base de chargement, aligné face avant. Le chargement commence automatiquement avec un signal sonore. Vous pouvez aussi appuyer sur le bouton HOME de la télécommande ou de l'appareil pour qu'il retourne à la base.

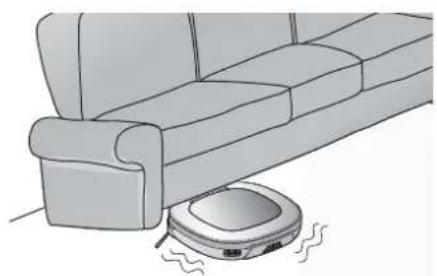

Que faire si l'aspirateur robot est coincé ou ne peut pas continuer le nettoyage ?

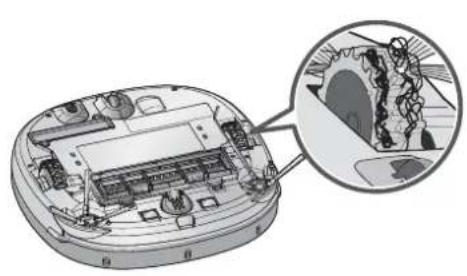

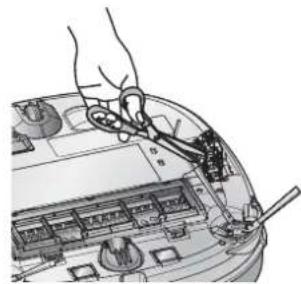

Vérifiez qu'aucun objet ne bloque les roues ou la brosse. Déplacez l'aspirateur sur un sol plat et dégagé. Si le problème persiste, consultez la section 'Mesures correctives' de la notice.

Comment nettoyer le bac à poussière ?

Ouvrez le capot du bac, retirez le bac en tirant sur la poignée, videz-le, nettoyez avec la brosse ou à l'eau, séchez complètement, puis remettez-le en place. Assurez-vous que le filtre est bien installé.

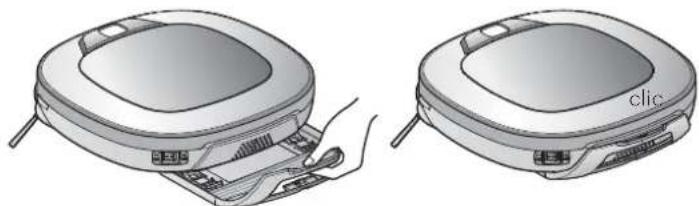

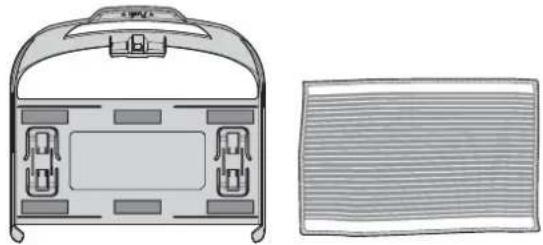

Comment utiliser la lingette microfibre ?

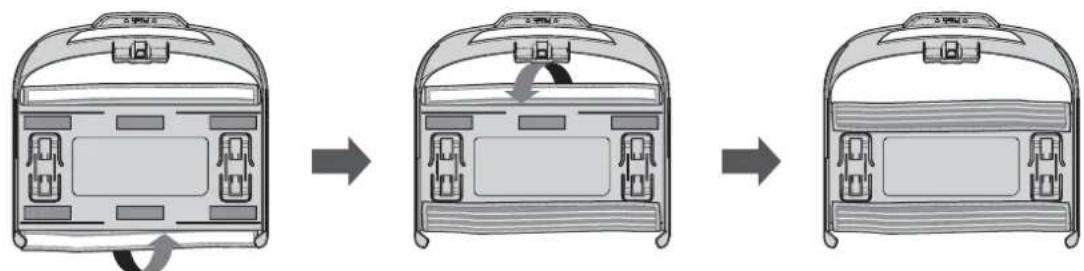

Fixez la lingette sur le support Velcro, puis poussez le support dans les sillons sous l'aspirateur jusqu'au clic. Utilisez-la uniquement sur sol sec. Nettoyez la lingette régulièrement.

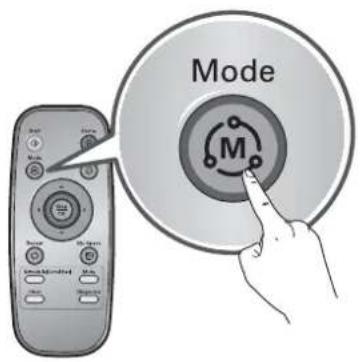

Quels sont les différents modes de nettoyage disponibles ?

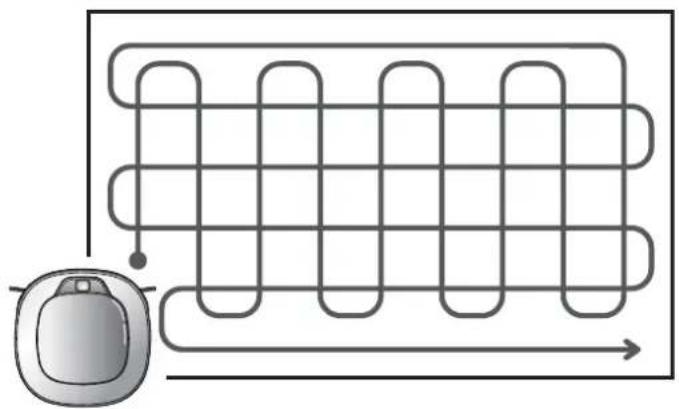

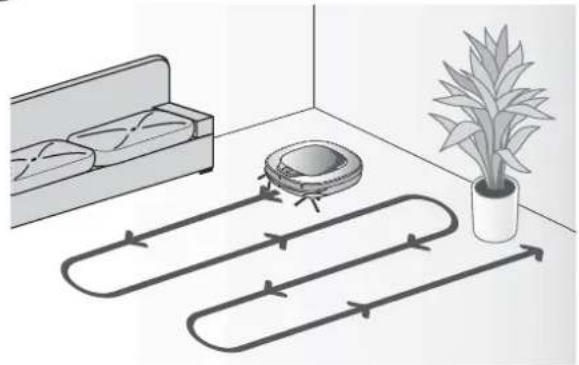

Les modes incluent : Zigzag (nettoyage systématique), Zone par zone (découpage en rectangles), Spirale (nettoyage concentrique), Mon Espace (zone définie manuellement), Turbo (puissance accrue) et Répétition (nettoyage jusqu'à batterie épuisée).

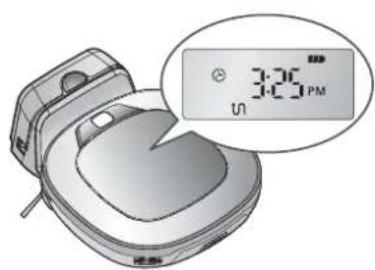

Comment programmer un nettoyage à l'avance ?

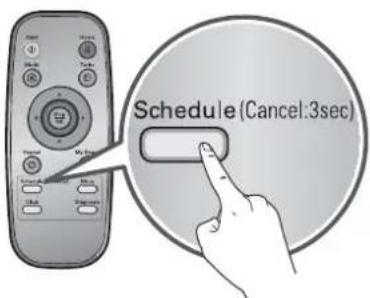

Lorsque l'aspirateur est en charge, appuyez sur la touche Schedule de la télécommande. Suivez les invites vocales pour régler l'heure et le type (une fois ou quotidien). Le nettoyage démarrera automatiquement à l'heure programmée.

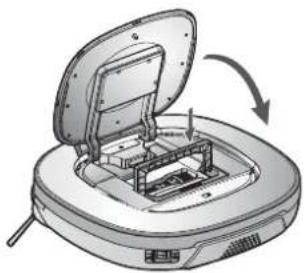

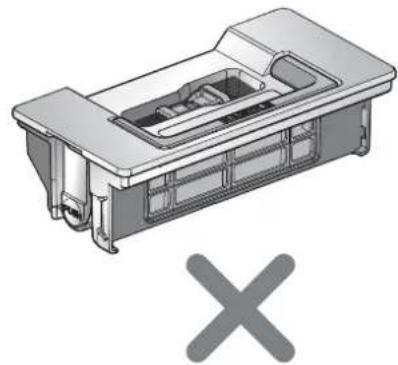

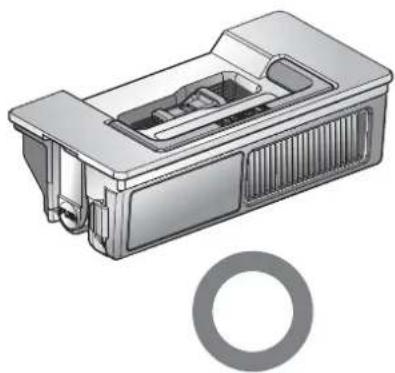

Que signifie le message 'Vérifiez que le bac à poussière et le filtre sont correctement installés' ?

Ce message apparaît si le bac à poussière est absent, mal inséré ou si le filtre n'est pas en place. Vérifiez que le bac est bien enclenché et que le couvercle du filtre est fermé.

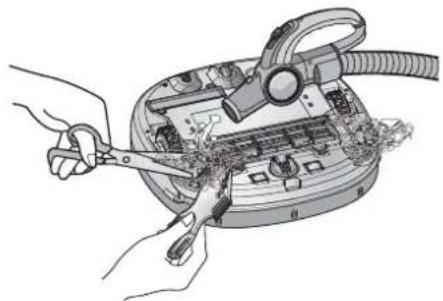

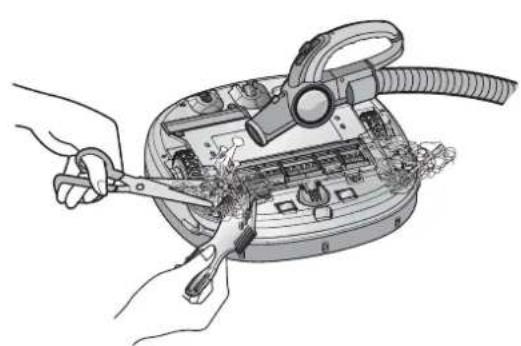

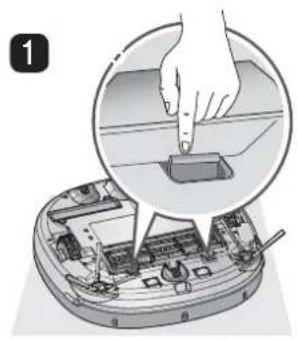

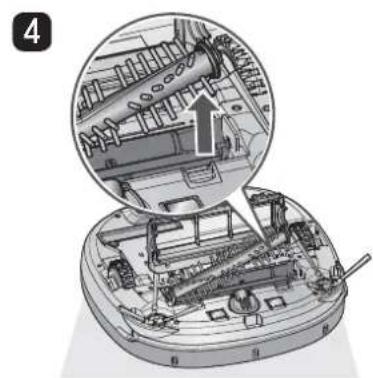

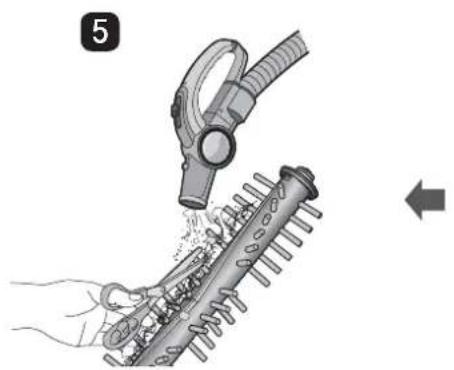

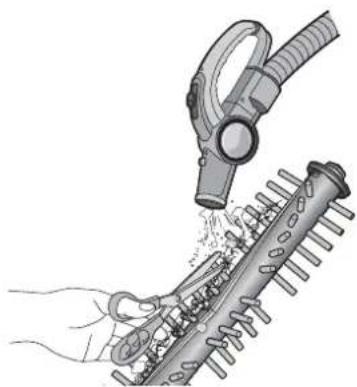

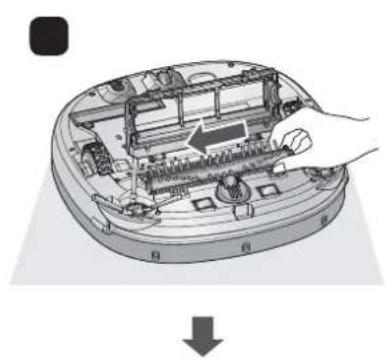

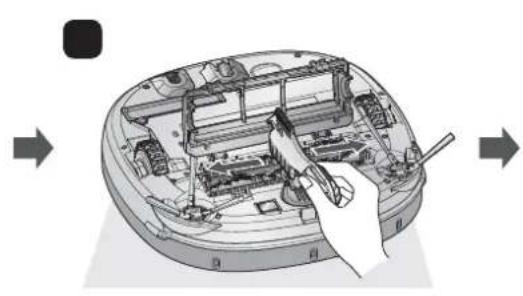

Comment nettoyer les brosses de l'aspirateur ?

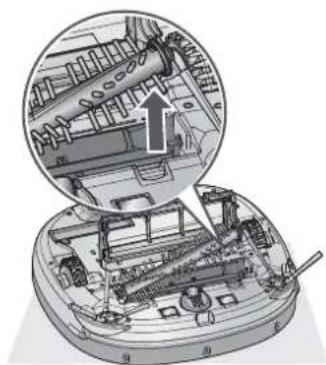

Mettez l'appareil hors tension, retirez le bac à poussière, retournez l'aspirateur sur un chiffon doux. Détachez le couvercle de la brosse, retirez les cheveux et débris, nettoyez avec un outil ou des ciseaux, puis remontez en sens inverse.

L'aspirateur robot ne répond plus à la télécommande. Que faire ?

Vérifiez que l'interrupteur principal est sur ON, que la télécommande est à moins de 3 mètres de l'appareil et que les piles sont insérées correctement (type AAA). Remplacez les piles si nécessaire.

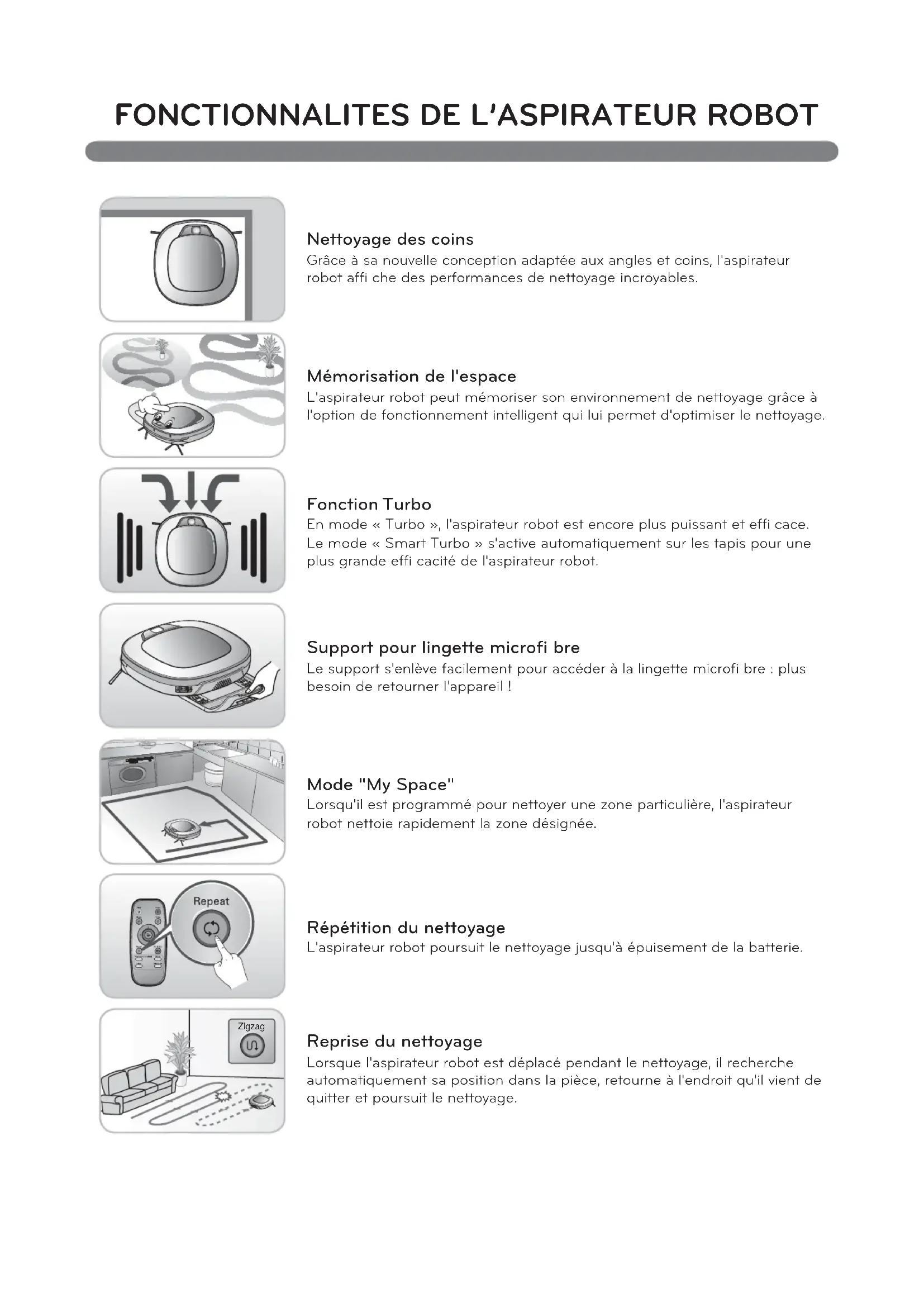

MODE D'EMPLOI VR64703LVMP LG

Gracé à sa nouvelle conception adaptée aux angles et coins, l'aspirateur robot affi che des performances de nettoyage incroyables.

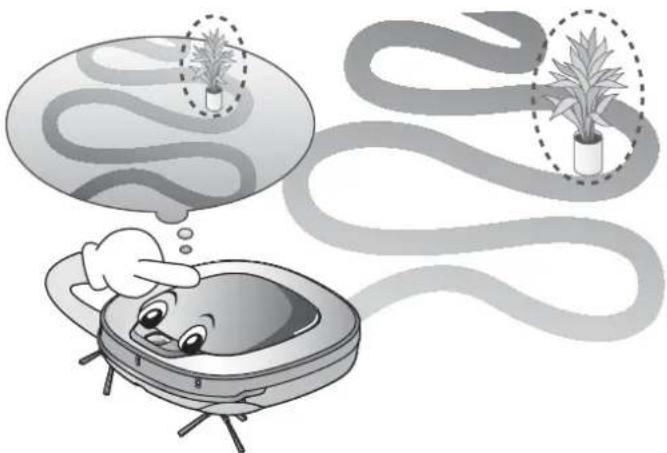

Mémorisation de l'espace

L'aspirateur robot peut<memoriser son environnement de nettoyage grâce à l'options de fonctionnement intelligent qui lui permet d'optimiser le nettoyage.

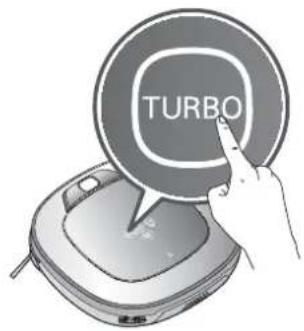

Fonction Turbo

En mode « Turbo », l'aspirateur robot est encore plus puissant et effi cace. Le mode « Smart Turbo » s'active automatiquement sur les tapis pour une plus grande efficacité de l'aspirateur robot.

Support pour lingette microfi bre

Le support s'enlève facilement pour acceder à la lingette microfi bre : plus besoin de returner l'appareil !

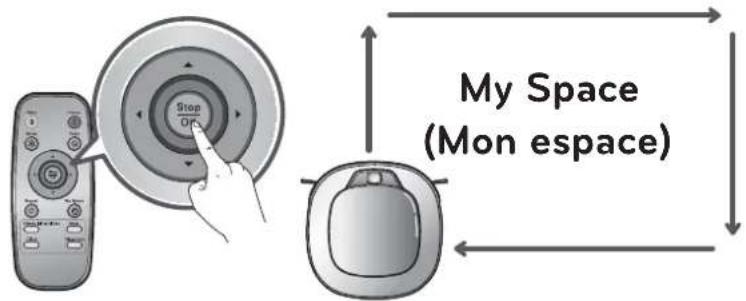

Mode "My Space"

Lorsqu'il estprogramme pour nettoyer une zone particuliere, l'aspirateur robot nettoie rapidement la zone designee.

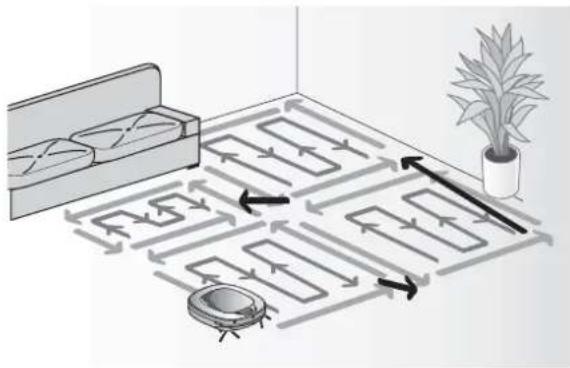

Répartition du nettoyage

L'aspirateur robot poursuit le nettoyage jusqu'à épuisement de la batterie.

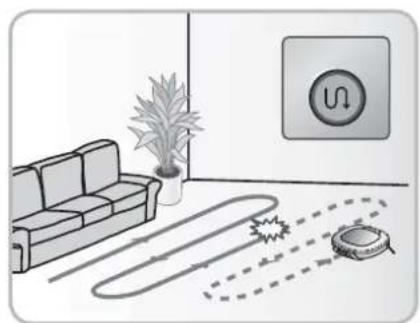

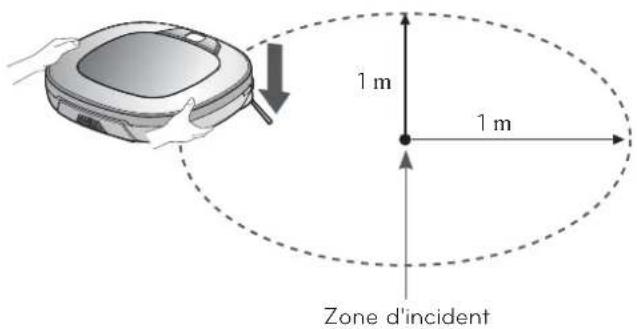

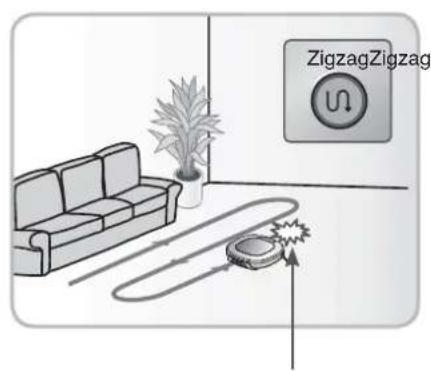

Reprise du nettoyage

Lorsque l'aspirateur robot est déplaced pendant le nettoyage, il recherche automatiquement sa position dans la piece, returne à l'endetroit qu'il vient de quitter et poursuit le nettoyage.

TABLE DES MATIERES

1

AVANT UTILISATION

2~5 Précautions relatives à la sécurité
6 Composition du produit
7 Vuedescriptiveduproduit
8 Descriptif des pieces périhériques

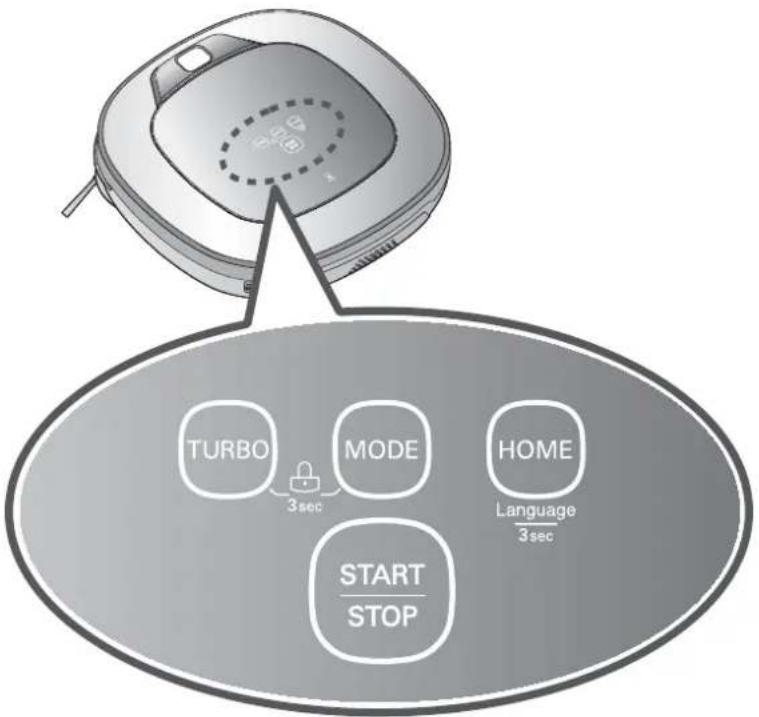

9~10 Fonction associée à chaque bouton

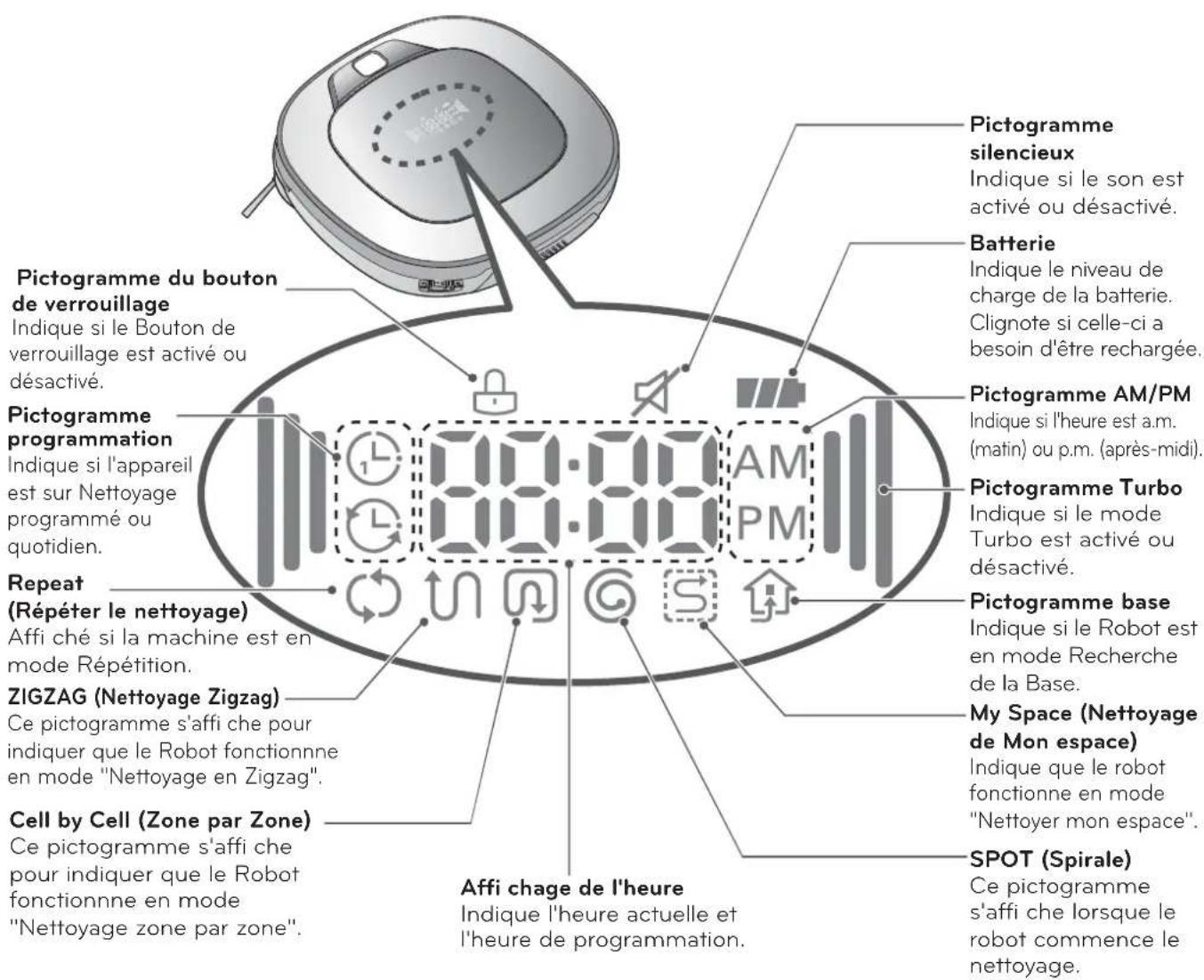

11 Informations d'indication d'etat
12 Mise en service de l'aspirateur robot
13 Principales etapes de fonctionnement

2

MODE D'UTILISATION

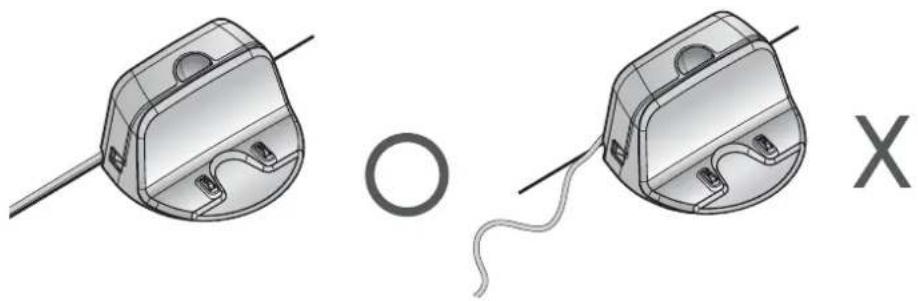

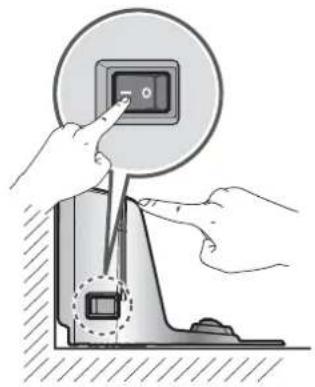

14 Méthode d'installation de la base de chargement

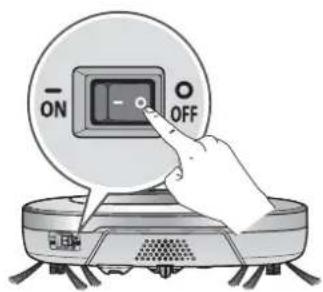

15 Mise sous/hors tension

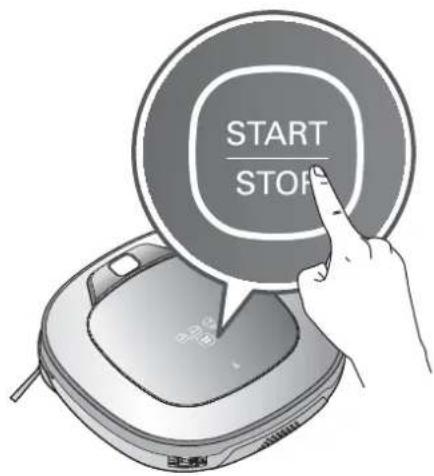

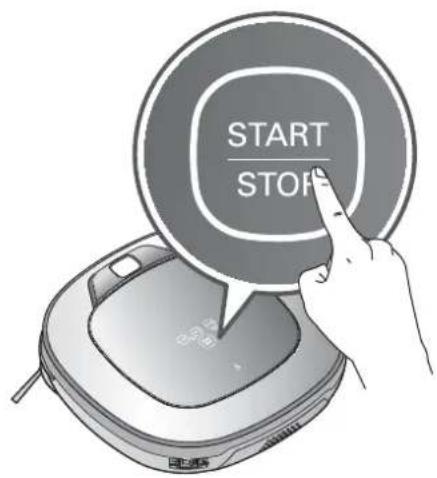

16 Demarrage et arrêt du nettoyage

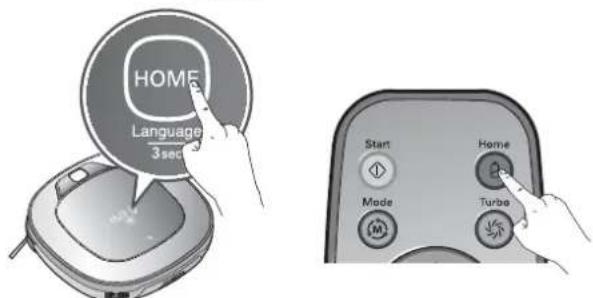

17~18 Méthode de chargement de la batterie
19~20 Mode de nettoyage

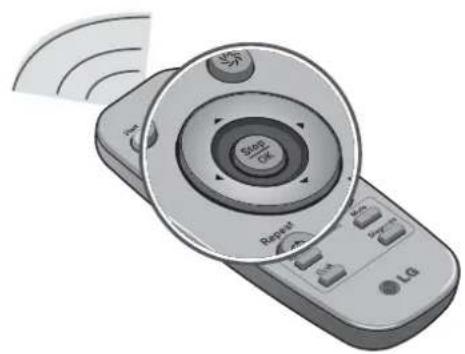

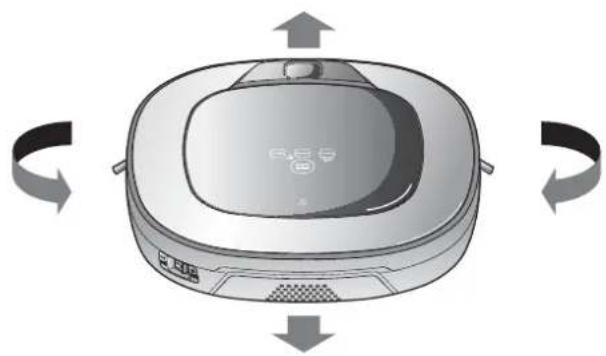

21~22 Mode de nettoyage manuel

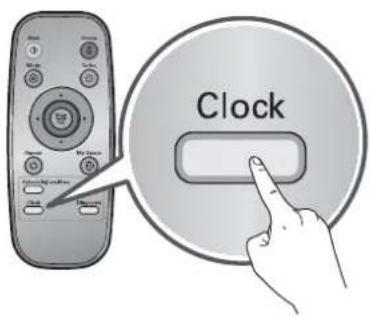

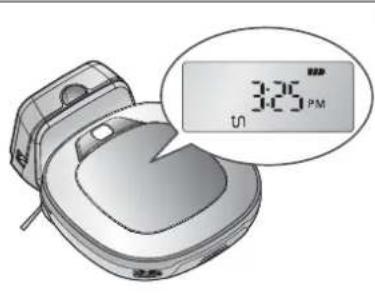

23 Reglage de l'heure
24 Programmation du nettoyage

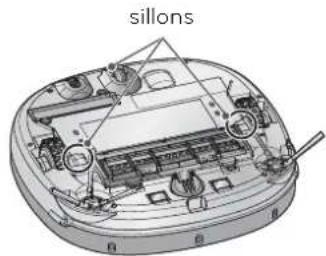

25 Utilisation de la lingette microfi bre

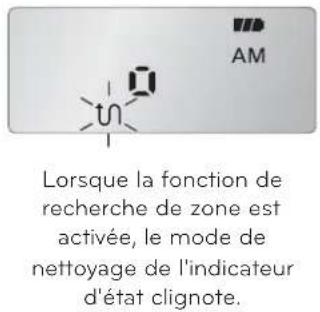

26 Fonction de recherche de zones à nettoyer

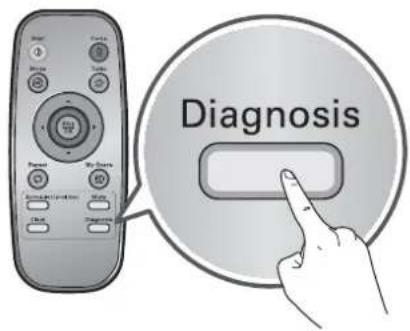

27-28 Fonction auto-diagnostic

3

MANIPULATION APRES USAGE

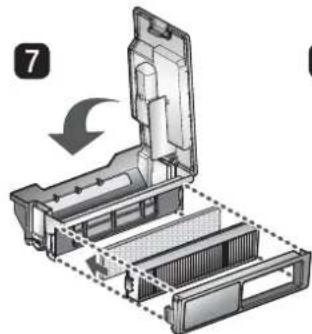

29 Nettoyage du bac a poussiere

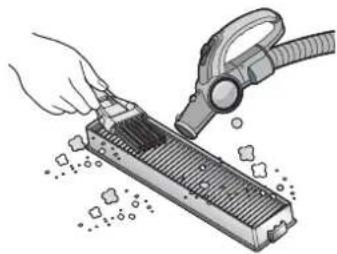

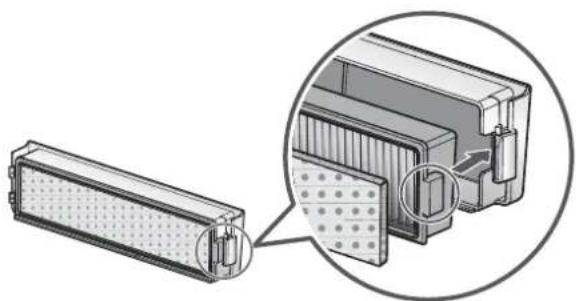

30 Nettoyage du fi Itre du receptacle a poussiere

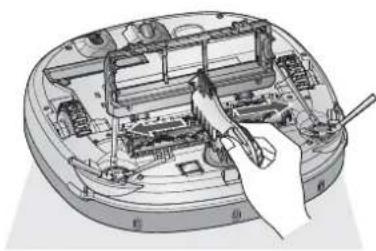

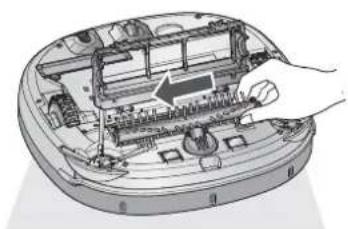

31 Nettoyage des brosses

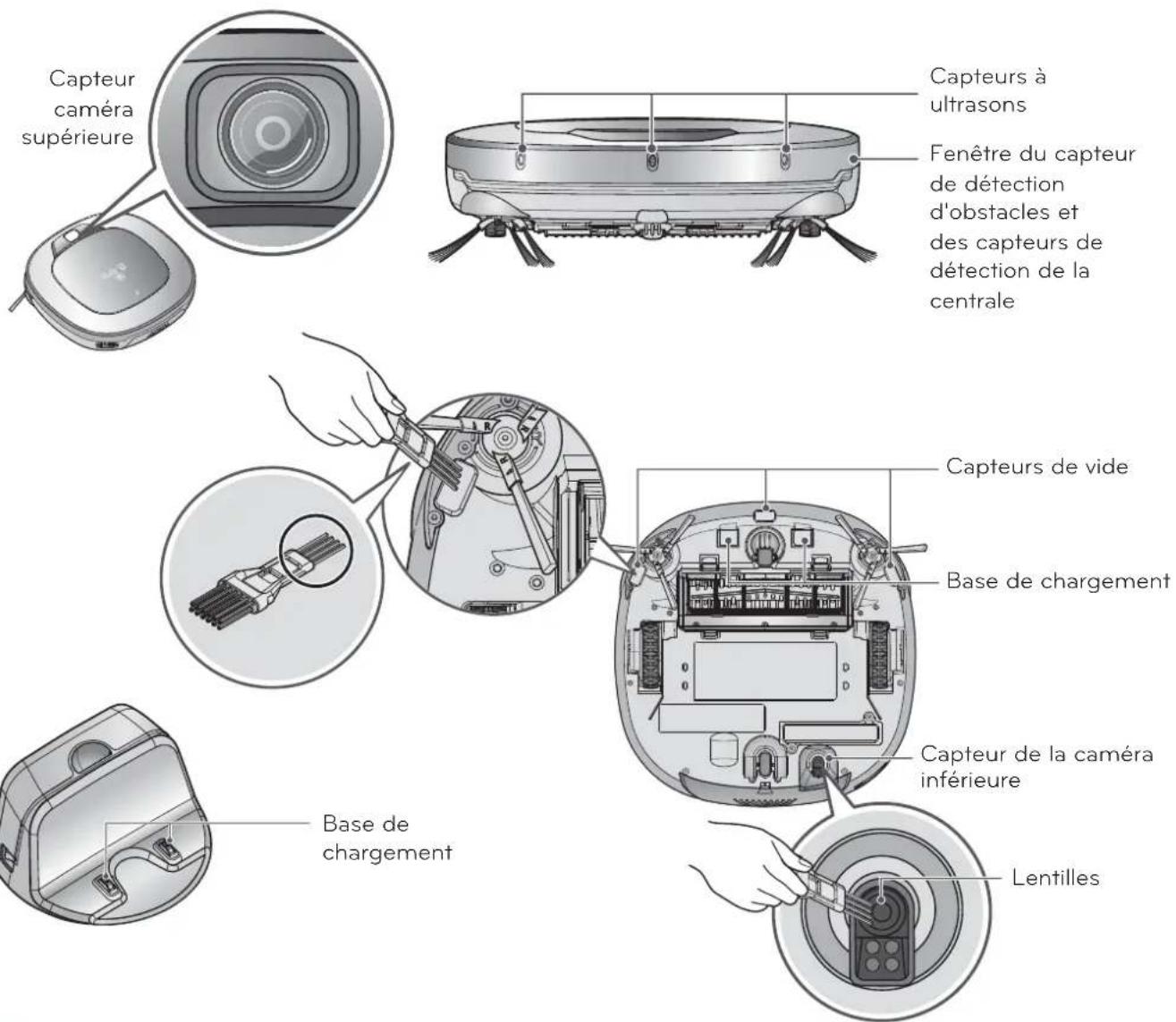

32 Entretien des capteurs / de la borne de chargement

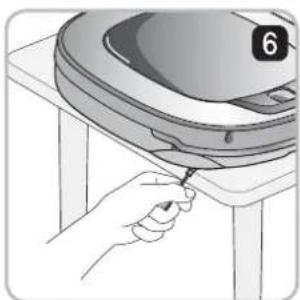

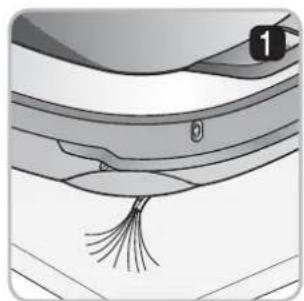

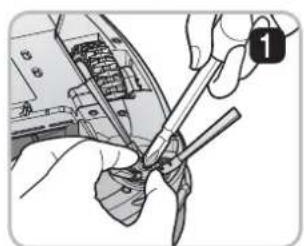

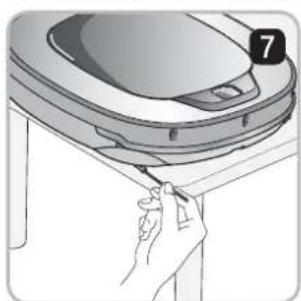

33 Entretien des brosses laterales

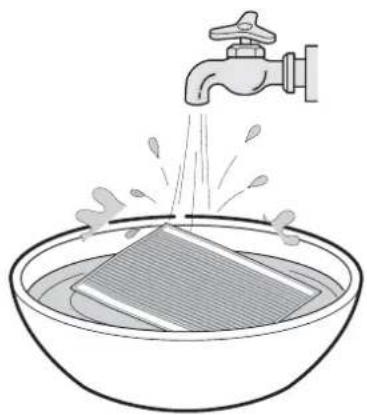

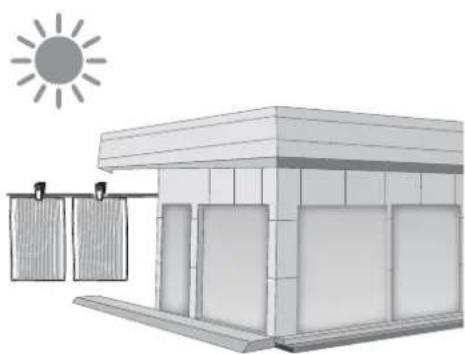

34 Nettoyage de la lingette microfi bre

4

INFORMATIONS SUPPLEMENTaires

35~37 Mesures correctives face à des anomalies de l'aspirateur robot
38 Confirmation des éléments avant de signaler une panne

5

ÉLÉMENTS DE RÉFERENCE

39

Note sur les logiciels Open source

PRECAUTIONS RELATIVES À LA SÉCURITÉ

Les précautions suivantes visent à prévenir tout danger ou dommage imprévisible grâce à un usage sécurisé et approprié du produit.

Contenu des averissements

Après avoir lu ce manuel, conservez-le dans un endroit facilement accessible à tout moment.

Ce symbole a pour objet d'éveiller votre attention sur certains éléments et manipulations et le danger que cela pourrait causeur. Pour éviter tout risque, lisez ce qui suit soigneusement et suivez les instructions.

AVERTISSEMENT

Le non respect des instructions peut provoquer des blessures graves, voir la mort de l'utilisateur.

ATTENTION

Le non respect des instructions peut provoquer des blessures ou des dommages matériels.

AVENTISSEMENT

1. Cet apparéil peut être utilisé par des enfants de 8 ans et plus. Les personnes aux capacités physiques, sensorielles ou mentales réduites ne peuvent utiliser l' apparéil que sous surveillance, ou si elles ont reçu des instructions préalables pour une utilisation sécurisée de l' apparéil, en ayant bien compris les risques.

2. Cet apparéil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacities physiques, sensorielles ou mentales sont réduites, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables.

3. Il est important de surveiller les enfants afin qu'ils ne jouent pas avec l'appareil.
4. Si le cordon d'alimentation est endommagé, il doit être remplace unquèment pas un agent de service de LG Electronics pour éviter tout risque.

Les enfants ne doivent pas jouer avec l'appareil.

Le nettoyage et l'entretien de doivent pas etre réalisés par des enfants non surveillés.

Pour vous securite, ne demontez pas l'aspirateur robot ni sa batterie. En cas de probleme, confi ez I'appareil a une Station Technique Agreee.

Ceci pourrait etre à l'origine d'un incendie ou d'une panne.

N'utilisez jamais la batterie et la base de chargement pour un autre produit que l'aspirateur robot.

Ceci pourrait etre à l'origine d'un incendie ou d'une panne.

PRECAUTIONS RELATIVES À LA SÉCURITÉ

AVENTISSEMENT

Veillez à ce que le cordon d'alimentation de la base de chargement ne soit pas compressé par un objet lourd ou en contact avec un matériel aiguisé ou pointu.

Ceci pourrait etre à l'origine d'un incendie ou d'une panne. Si le cordon d'alimentation est abimé ou cassé, faites-le changer au SAV.

N'utilisez pas l'aspirateur robot si des bougies ou des objets fragiles ont ete disposes au sol.

Ceci pourrait etre à l'origine d'un incendie ou d'une panne.

Ne placez pas la base de chargement et l'aspirateur robot a proximete d'un element de chauffage.

Vous risqueriez de voir une déformation de la coque extérieure ou de provoquer un incendie ou une defaillance suite à une collision.

Utilisez toujours une prise murale de plus de 5 A et independante.

Si plusieurs appareils sont branchés en même temps sur une meme prise, vous vous exposer à un risque d'incendie du à la chaleur généree sur la prise.

Ne pliez pas le cordon d'alimentation en forcant dessus. N'utilisez pas le cordon d'alimentation s'il a ete endommagé ou detendu (etire).

Ceci pourrait etre à l'origine d'un incendie ou d'une panne.

Lorsque vous débranchez l'appareil du secteur, faites-le en tirant sur la fi che située au bout du cordon. Lorsque vous débranchez la fi che, veillez à ne pas toucher les broches avec vos doigts.

Ceci pourrait etre à l'origine d'une decharge electrique (electrocution).

Ne touchez pas la fi che du cordon d'alimentation si vos mains sont mouillées.

Ceci pourrait etre a l'origine d'une decharge electrique (electrocution).

N'utilisez pas l'aspirateur robot alors qu'un enfant ou un objet est dessus. N'utilisez pas l'aspirateur robot alors qu'un objet est accroché dessus.

Ceci pourrait etre a l'origine de blessures et de dommages à l'appareil.

Ne vaporisez ni repandez de produit infl ammable, de détergent ou de I'eau autour de I'aspirateur robot.

Ceci pourrait etre a l'origine d'un incendie ou d'une panne.

• Matériau infl ammable : essence, diluant, etc.
• Détérgent: détergent, articles de bain, etc.

Coupez immediatement l'alimentation en cas de son anomal, d'odeur de fumee provenant de I'aspirateur robot.

Ceci pourrait etre à l'origine d'un incendie ou d'une panne.

Eloignez vos mains, vos pieds ou toute autre partie du corps des brosses et roues pendant le fonctionnement de l'aspirateur robot.

Ceci pourrait etre a l'origine de blessures et de dommages de I'appareil.

Ne faites pas fonctionner I'aspirateur robot dans une pièce ou un bébé Dort.

Ne faites pas fonctionner l'aspirateur robot sur du mobilier etroit et elevé comme une armoire, un réfrigerateur, un bureau, une table, etc.

Ceci pourrait etre a l'origine de blessures et de defaillances de I'appareil.

Ne laisses pas les enfants s'accrocher à l'aspirateur robot.

Ceci pourrait etre a l'origine de blessures et de dommages à l'appareil.

Ne pas activer l'appareil sur un sol incline à plus de 10% .

Cela risque d'entraver le fonctionnement de l'appareil.

PRECAUTIONS RELATIVES À LA SÉCURITÉ

ATTENTION

Videz fréquement le réceptacle à poussière et maintenez-le propre.

La poussiere collectee dans le receptacle a poussiere peut provoquer des allergies aux personnes sensibles et des insectes nuisibles peuvent s'yetre loges.

Ne laissez pas tomber l'appareil ou ne lui infligez pas de coups violents.

Ceci pourrait etre a l'origine de blessures et de defaillances de I'appareil.

Utilisez l'aspirateur robot à l'intérieur des maisons et appartements uniquement.

À défaut, cela pourrait être à l'origine de défaillances de l'appareil.

Ne laisses pas le produit dans des lieux à température basse (inférieure à -5°C) pendant un long moment.

Ceci pourrait etre à l'origine d'une panne de I'appareil.

Fermez le couvercle du bac à poussière sur l'unité principale avant de commencer le nettoyage.

Si le couvercle n'est pas fermé, il peut occasionner des blessures ou endommager le produit.

Retirez tous les cables et les longs fi ls du sol.

Les cables et les longs fi ls peuvent se coincer dans les roues de l'aspirateur robot et ainsi entraîner un dysfonctionnement ou débrancher le cordon.

Ne pas utiliser l'aspirateur robot prés d'une barrière, d'un escalier, ou de n'importe quel autre endroit dangereux.

Cela peut exposer l'utilisateur à des risques de blessures ou le produit peut être endommagé.

Veillez à ce que l'appareil ne soit pas posé sur une table ou un bureau alors qu'il est allumé.

Cela peut entraîner des blessures ou défériorer l'appareil.

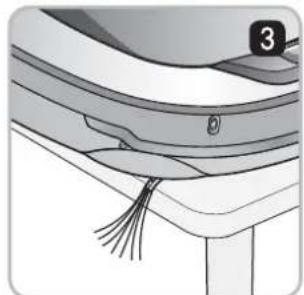

Dans certains cas exceptionnels, la brosse de l'aspirateur robot peut endommager la moquette. Si c'est le cas, arrêtez l'appareil.

Si les fi ls a l'extrémité des tapis sont longs,Ceux-ci peuvent etre endommages.

Evitez que I'aspirateur robot n'aspire des liquides,des lames,des punaises,du petit bois,etc.

Ceci pourrait etre a lorigine d'une panne de I'appareil.

Ne laissez jamais le corps de l'aspirateur ni la base de chargement entre en contact avec un objet métallique.

Ceci pourrait etre a l'origine d'une panne de I'appareil.

N'introduisez aucune bague, ni tige, dans les capteurs et détecteurs de l'aspirateur robot.

Ceci pourrait etre à l'origine d'une panne de I'appareil.

Ne versez pas d'eau, de défergent, etc. dans l'aspirateur robot.

Ceci pourrait etre a l'origine d'une panne de I'appareil. Si de I'eau ou un autre liquide penetre dans I'appareil, mettez I'appareil hors tension et contactez le SAV.

N'utilisez pas l'aspirateur robot lorsque le receptacle a poussière est plein.

Ceci pourrait etre a l'origine d'une panne de I'appareil.

PRECAUTIONS RELATIVES À LA SÉCURITÉ

ATTENTION

Si le sol est mouillé ou humide, essuyez le sol avant d'utiliser le produit.

Ceci pourrait etre à l'origine d'une panne de I'appareil.

Pendant son fonctionnement, l'aspirateur robot risque de percuter des meubles tels que les pieds de chaises, de tables et autres meubles fi ns et longs.

Pour un nettoyage plus rapide et un meilleur résultat, oez les chaises et placez-les en hauteur sur la table.

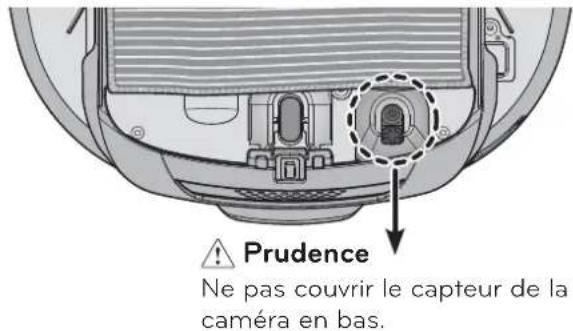

En fi xant la lingette, n'obstruez pas le capteur de laamera situé en bas de l'appareil.

Cela empêcherait le produit de fonctionner correctement.

Avant de commencer le nettoyage, assurez-vous que les extérieurs de votre domicile soient au moins à 3 cm de hauteur du sol.

Si le seuil de la porte est suffiSAMMENT bas, l'aspirateur robot peut aller tout seul jusqu'à la ported'entree.

Pour economiser de l'énergie, éteignez le commutateur lorsque vous n'utilise pas l'appareil et allumez-le pour le nettoyage et le chargement.

A savoir

Vérifiez les éléments suivants avant usage.

• Videz le bac à poussière lorsqu'il est plein.
• Retirez cables et long fils situés au sol.
• Retirez toute humidité du sol avant le nettoyage.

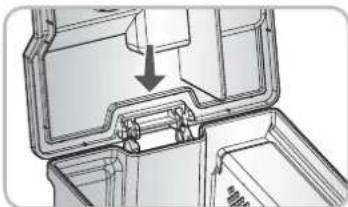

  Fermez le couvercle du bac à poussière avant de nettoyer.
• Retirez les objets fragiles et inutiles de la pierce à nettoyer. Notamment, retirez systématiquement tous les objets fragiles et autres objets situés sur le sol.
• Vérifiez que la puissance de la batterie est suffisante, sinon effectuez le chargement.
  Fermez la portes des pioces que you ne souhaitez pas nettoyer.

Durant le nettoyage, l'aspirateur robot se déplacera partout où il lui sera possible de se déplacer.

N'tutilisez pas ce produit dans une piece ou un bébé Dort seul. Le bébé risquerait d'être blessé.
- Retirez du sol les serviettes, torchons, tapis et tout tissu peu écais qui risqueraient d'être pris par la Brosse.
Lors d'un nettoyage sur un tapis de plus de 20mm d'epaisseur ou avec franges, il est conseilé de bien le ranger pour éviter qu'il ne s'abime.
- Veiller à fermer les portes d'accès aux balcons. Les roues risquent de se bloquer pendant le nettoyage.

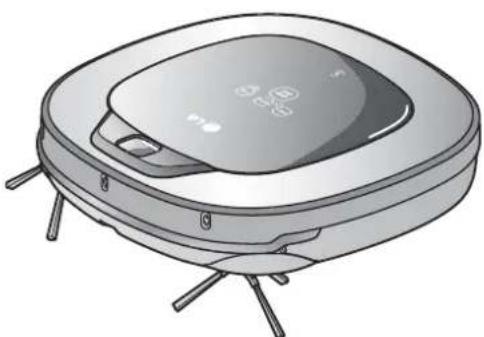

Aspirateur robot

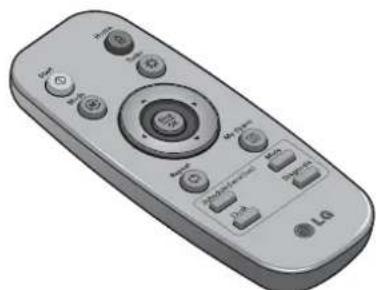

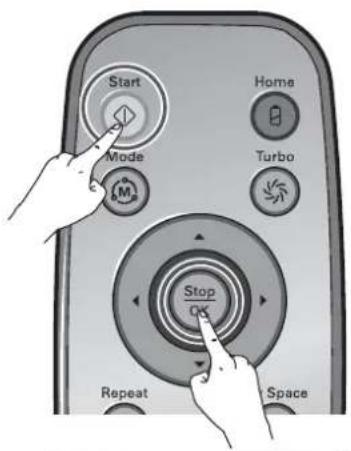

Telecommande

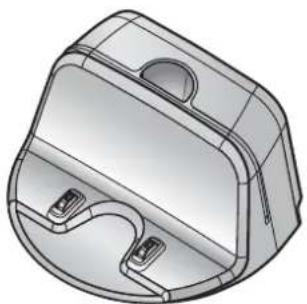

Base de chargement

Les dessins peuvent etre differents des objets reels.

Outil de nettoyage

Filtre (Hepa11)

DVD manuel

(en option)
Brosse
(sur le couvercle du bac à poussière)

Support lingette microfi bre
(en option)

Lingettes microfibre
(2 pieces) (en option)

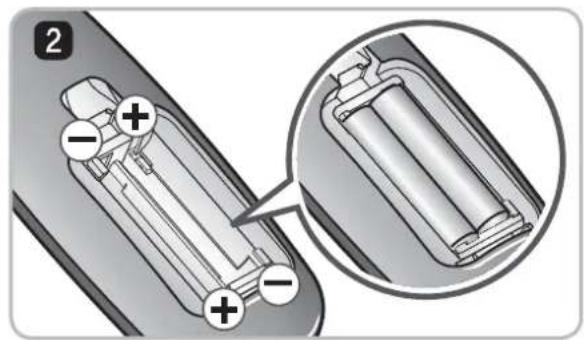

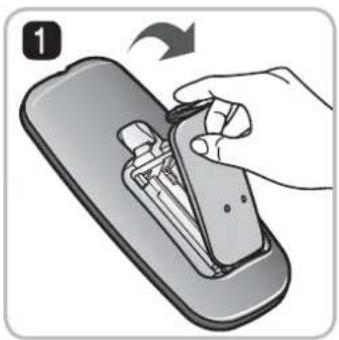

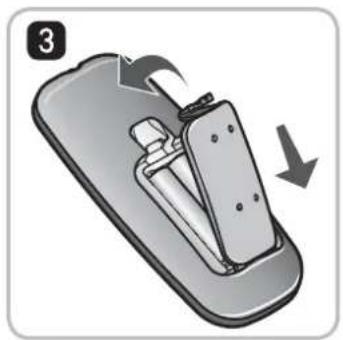

Piles pour la télécommande
(2 piles de type AAA)

Brosse latérale
(nombre:2)(en option)

Brosse principale
(en option)

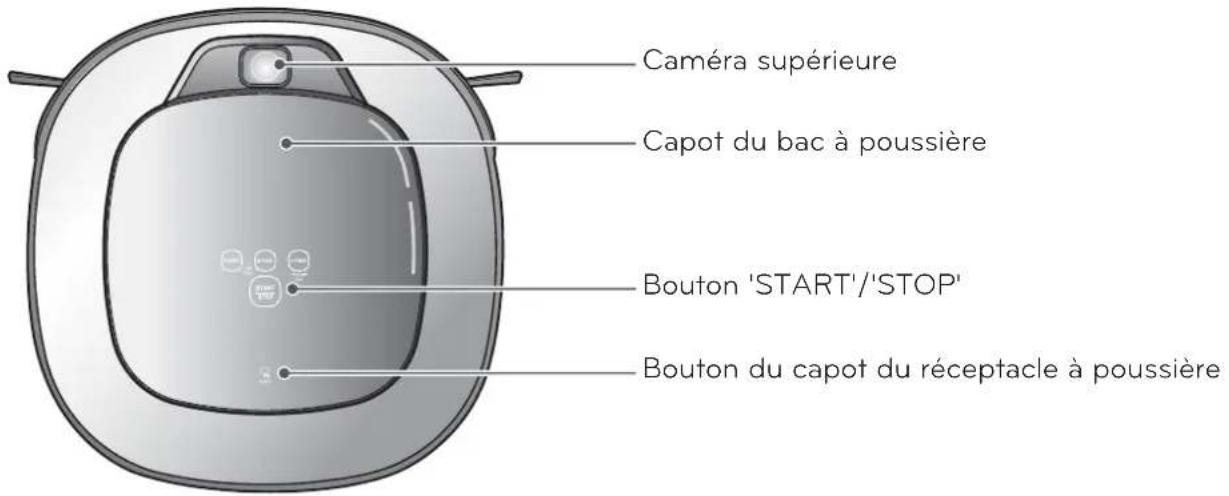

Vuede dessus

Vuedeface

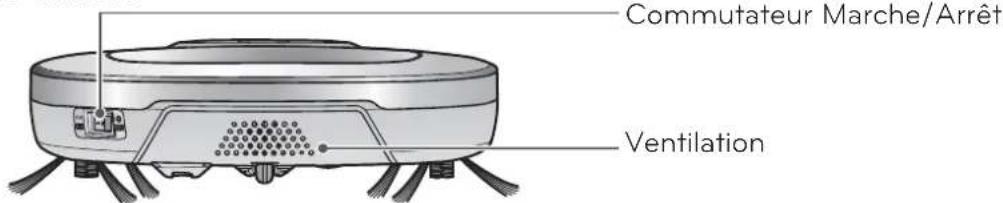

Vue arrirée

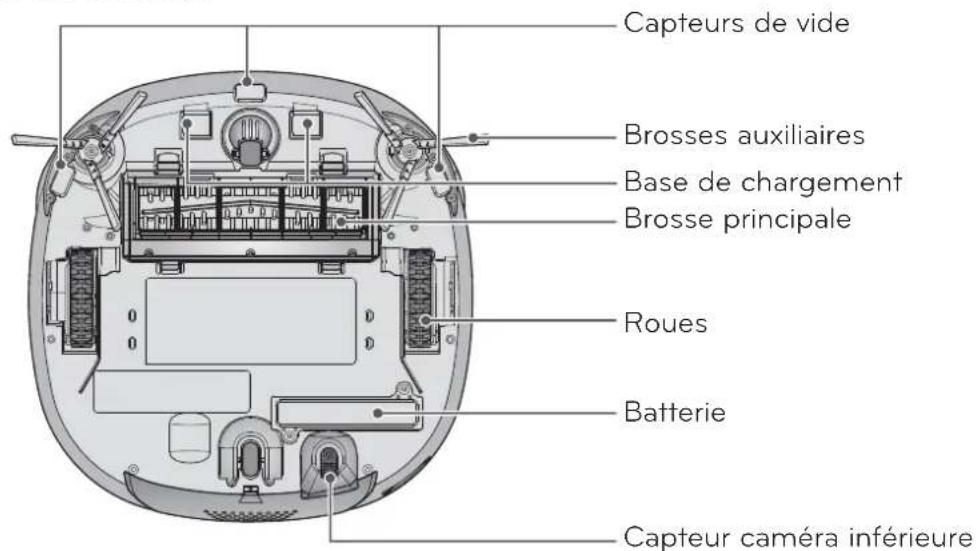

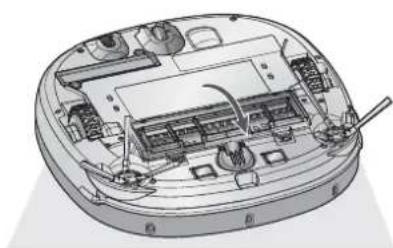

Vuedu dessous

Les dessins peuvent etre differents des objets reels.

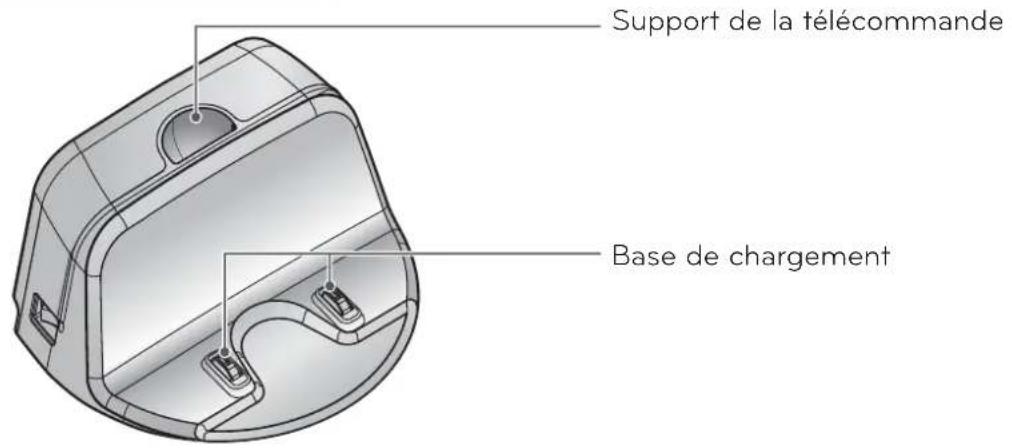

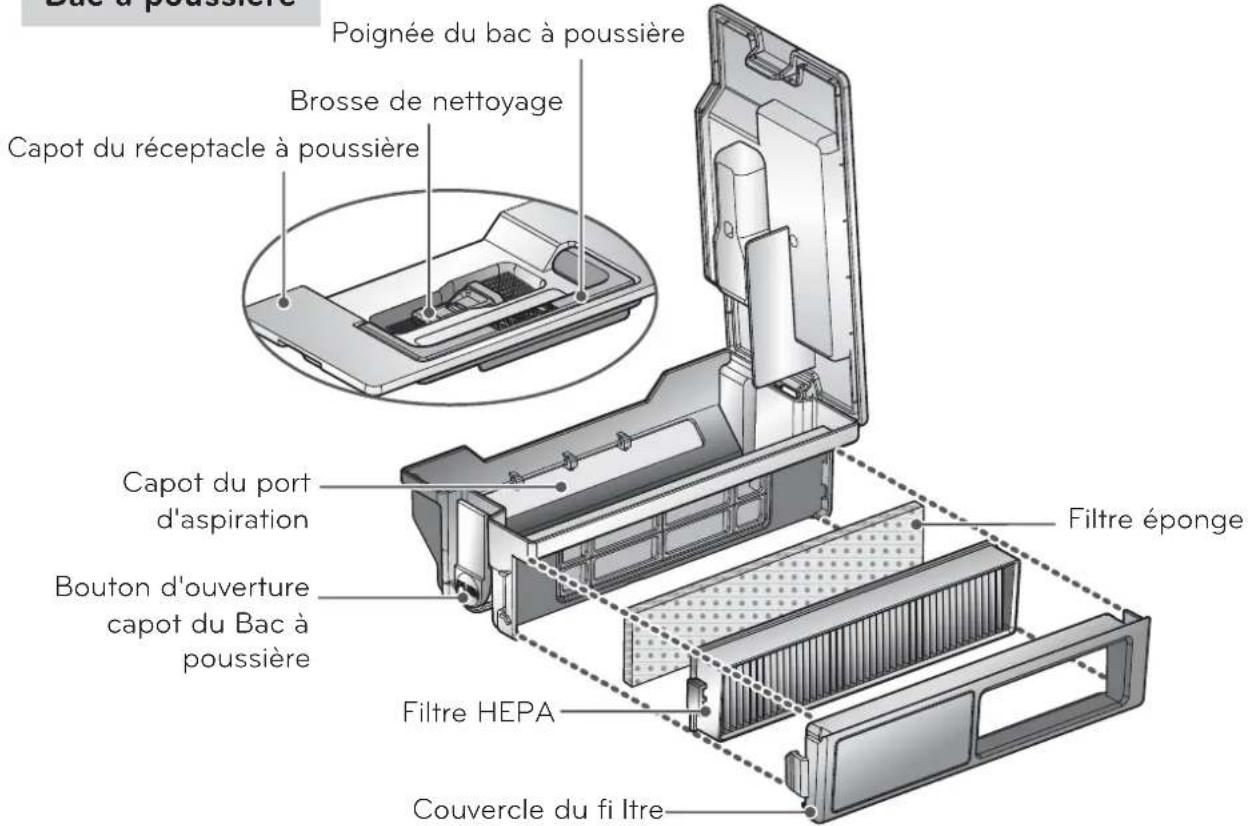

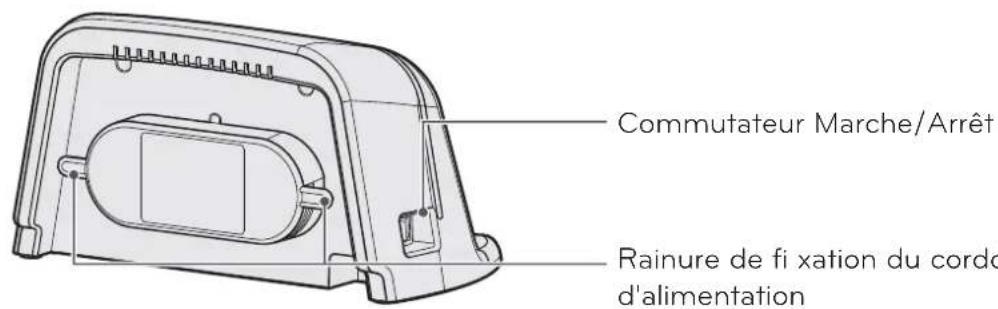

DESCRIPTIF DES PIECES PÉRIPHÉRIQUES

Base de chargement

Bac à poussière

Les dessins peuvent etre differents des objets reels.

FONCTION ASSOCIÉE À CHAQUE BOUTON

TURBO	·Si le turbo est enclenché, le mode turbo se lancera par reconnaissance vocale. ·Si le bouton est enclenché en mode turbo, la commande sera annulée.
START/STOP (Démarrer/Arrêtier)	·Utilisé pourmettre l'aspirateur robot sous tension, commencer ou terminer le nettoyage. ·Si le bouton est enclenché et que l'appareil est sous tension, celui-ci démarrera. ·Si le bouton est enclenché pendant le nettoyage, il arrête le nettoyage. ·Si le bouton est maintainu appuyé pendant environ 2 secondes et que l'aspirateur robot est sous tension, l'alimentation se coupera. ·Si le bouton est enclenché en position "Smart Diagnosis (Mode Intelligent)" le diagnostic s'arrêtera.
MODE	·Utilisé pour modifier le paramétrage du mode "nettoyage". ·Si l'aspirateur robot est sur la base de chargement, la fonction Spirale n'est pas disponible. ·Le mode « My space » (nettoyage de mon espace) peut uniquement être sélectionné avec la télécommande (sous réserve que l'appareil ne soit pas en charge).
HOME	·Utilisée pour recharger le Robot en le faisant returner sur sa base. ·Si le nettoyage est terminé où que la batterie n'est plus suffisamment chargée, le robot revienda de lui-même sur sa base afin de se recharger.
VERROUILLAGE activé / désactivé	·Appuyer sur les boutons 'TURBO' et 'MODE' pendant 3 secondes minimum pour activer ou désactiver le bouton de verrouillage. ·Si le verrouillage est activé, le symbole clignotera, et vous aurez le message vocal : "Les touches sont verrouillées."
Changement de langue	·Appuyez sur le bouton «HOME» de l'aspirateur robot pendant 3 secondes pour changer la langue du guide vocal. ·Attention : vous ne pouvez pas utiliser cette fonction avec le bouton de la télécommande.

FONCTION ASSOCIÉE À CHAQUE BOUTON

Start (Demarrer)

Appuyer sur ce bouton pour demarrer le nettoyage. (p16)

Mode

Changer le mode de nettoyage. (p19)

Boutons directionnels

Ces boutons permettent de passer en mode manuel et de selectionner une zone en mode "Nettoyage de Mon Espace".

Repeat (Répétition)

Ce bouton permet d'activer ou de désactiver le mode "Répéter le nettoyage". (p22)

Utilisé pour commencer le nettoyage à une heures donnée. Presser ce bouton pendant un minimum de 3 secondes annulera le nettoyage programme.

念 Les options «Programmer/ annuler le nettoyage » ne sont disponibles qu'en mode charge. (p24)

Clock (Horloge)

Utilisé pour régler l'heure sur le Robot. (p23)

Home (Base)

Utilisé pour recharger le Robot en le faisant returner à sa base. (p17)

Turbo

Utilisé pour activer ou désactiver le mode Turbo. (p22)

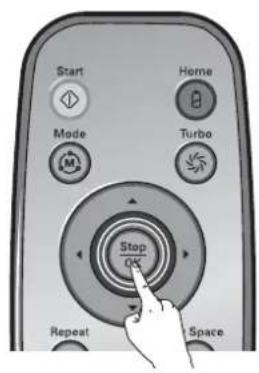

Stop(Arrêter)/OK

Appuyer sur ce bouton arrête la Robot, confirmera un nettoyage programme ou le réglage de l'heure.

My Space (Mon Espace)

Utilisé pourmettreleRobotenmode "Nettoyage de Mon Espace".(p20)

Mute (Silencieux)

Utilisé pour activer ou désactiver le mode silencieux. (p11)

Utilisé pour lancer un Diagnostic Intelligent. Disponible uniquement lorsque le Robot est en fonction. (p27)

A savoir

• La télécommande ne permet pas d'allumer l'appareil.
  Lorsque l'aspirateur robot est hors tension, la telecommande ne fonctionnera pas.
• Pourmettre l'aspirateur robot sur / hors tension,utilisez le bouton START/STOP situé sur la partie supérieure du robot.
• Utiliser le Sélecteur de Mode, 'My Space(Nettoyage de mon espace)' ou 'Clock(Réglage de l'horloge)' après avoir immobilisé l'appareil.

A savoir

• Une fois le mode de nettoyage (Zone par Zone ou en zigzag) seLECTIONné, il peut rester seLECTIONné même si l'appareil est étéint.
• Pour annuler la programmation d'un nettoyage, appuyer au minimum pendant 3 secondes sur le bouton "schedule" (Programmation) de la télécommande.

MISE EN SERVICE DE L'ASPIRATEUR ROBOT

Précautions à prendre avant le nettoyage

• Ne pas utiliser cet apparéil dans une piece où un enfant est laïssé seul. L'enfant pourrait être blessé.
• Retirez les objets fragiles et inutilles de la pierce à nettoyer.

Retirez tout particulièrement les objets de valeur posés au sol, comme les vases en céramique.

Fermez le couvercle du bac a poussiere avant de nettoyer.
- Enlevez toute trace d'humidité qui pourrait se couver sur le plancher.
- Enlevez les cables, bandes, serviettes, tapis, etc posés au sol de sorte qu'ils ne seront pas pris par la brosse.
- Vérifiez que le niveau de batterie soit suffisant et s'il est bas, rechargez-la.
- Videz le bac à poussière s'il est plein.
- Fermez les portes de toutes les pieces ou vous ne pouze pas que l'aspirateur robot se rende. Pendant le nettoyage, l'aspirateur robot peut enter dans une autre piece et poursuivre le nettoyage.
- Lorsque la lingette microfibre est fixe, l'aspirateur robot ne sera pas en mesure d'aller sur les seuils de 5mm ou plus.
Si vous ne prévoyez pas d'utiliser la lingette microfibre pour le nettoyage, otez la lingette microfibre du support avant d'utiliser l'aspirateur robot.
Lors d'un nettoyage sur un tapis de plus de 20 mm d'epaiseur ou avec franges, il est conseilde bien le ranger pour eviter qu'il ne s'abime.
Veiller a fermer les portes d'acces aux balcons. Les roues risquent de se bloquer pendant le nettoyage.

Mise en place des piles dans la télécommande

1. Ouvrez le capot de la batterie en appuyant sur le verrouillage à l'arrière de la télécommande.
2. Insérez 2 piles de type AAA en vérifier les polarités (+/-).
3. Refermez le capot de la batterie pour maintainir les piles en place.

Utilisation de la télécommande

• Appuyez sur les touches de la télécommande les unes après les autres.
• Evitez de heurter l'appareil avec le pied ou autre.
• Ne la rangez pas à proximé d'une source de chaleur.
• Un éclairage fluorescent ou une lampe fluorescente spécifique située à proximité de l'appareil peut interférer sur le fonctionnement de la télécommande, il est donc recommandé de l'éloigner le plus possible de ces lampes.
• Si l'appareil et la télécommande sont trop éloignés, le fonctionnement normal peut en être affecté, en conséquence voirlez à respecter dans la mesure du possible une distance de 3 m maximum.

PRINCIPALES ÉTAPES DE FONCTIONNEMENT

1

Installation de la base de chargement. (p14)

Installez la base de chargement et branchez-la sur le secteur. Si la base de chargement n'est pas sous tension, l'aspirateur robot n'est pas automatiquement charge.

2

Mettez l'aspirateur robot sous tension. (p15)

Enclenchez l'interrupteur d'alimentation à l'arrière gauche du robot et appuyer sur la touche 'START/ STOP' (Demarrer/Arreter) en haut de l'aspirateur robot.

※ Si I'appareil n'est pas sous tension, reportez-vous a la page 15.

3

Vérifi ez le bac à poussière.

Vérifi ez l'etat de propreté du bac à poussière avant de commencer le nettoyage et fermez le couvercle du bac à poussière sur l'unité principale.

4

Début du nettoyage. (p16)

Appuyez sur le bouton 'START/STOP' une fois supplémentaire après la mise en tension de l'aspirateur robot. Le démarrage du nettoyage est accomplé d'un son indiquant le début du nettoyage.

5

Si la charge de la batterie est insuffi sante, la charge s'effectue automatiquement. (p17~18)

L'aspirateur robot diagnostiquera de lui-même l'état de la batterie et se chargerà automatiquement avant que la batterie ne soit complètement déchargée. Le chargement de la batterie dure environ 3 heures.

6

Utilisation des modes de nettoyage et des fonctions auxiliaires. (p19~25)

Utilisez les touches sur l'aspirateur robot et la télécommande pour utiliser chaque mode de nettoyage et autres caractéristiques.

Les modes de nettoyage complrennt le nettoyage en zizag, zone par zone, mode spirale, Mon Espace, et le mode Repétition; l'appareil est livre avec son manuel.

Lorsque l'aspirateur robot fonctionne avec le couvercle du bac à poussière ouvert, il peut occasionner des blessures ou des dommages matériels.

MÉTHODE D'INSTALLATION DE LA BASE DE CHARGEMENT

Méthode d'installation de la base de chargement

1. Positionnez la base contre un mur pour la stabiliser.

Retirez les objets à environ 1.5 m sur le côte droit et gauche et à environ 2 m à l'avant.

1. Raccordez le cordon d'alimentation à une prise.

Enroulez le cordon d'alimentation autour du crochet situé à l'arrière de la base de chargement ou le long du mur afi n de ne pas obstruer le chemin de l'aspirateur robot.

Crochet de fixation du cordon d'alimentation

1. Fixez la base de chargement en la plaçant le plus proche possible de la surface du mur afi n qu'elle ne rouge pas. Appuyez sur l'interrupteur d'alimentation.

2. Lorsque la télécommande n'est pas utilisé, rangez-la sur son support placee sur la base de chargement.

A savoir

• Branchez toujours le cordon d'alimentation de la base de chargement. Si la base de chargement n'est pas sous tension, l'aspirateur robot n'est pas automatiquement chargeé.

Si le cordon d'alimentation est endommagé, pour éviter tout problème, vous doivent le faire remplaçer par LG Electronics, un réparateur/agréé ou des personnes équivalentes qualifiées.

Mise sous tension par l'interrupteur

Assurez-vous que l'interrupteur d'alimentation principal situé à l'arrière gauche du robot soit enclenché. Si l'alimentation est coupée, enclenchez l'interrupteur.

• Lorsque vous mettez l'interrupteur sur marche, n'appuyez pas sur le boutonitué sur la section supérieure de l'aspirateur robot. L'action du bouton peut être retardée.
• Si vous n'utilise pas l'aspirateur robot pendant une longue période, mettez l'interrupteur sur arrêt afin de protégier la batterie.

Mise sous tension

Lorsque l'interrupteur principal du robot est sur ON, appuyez sur 'START/STOP' une seconde jusqu'à ce qu'un Ting' retentisse. En quelques secondes, l'aspirateur robot se mettra en marche et vous informera de son statut.

Si pendant 10 minutes vous n'activez pas le robot, et que la batterie n'est pas complètement chargée, alors l'aspirateur robot s'éteindra automatiquement.

Mise hors tension

Appuyez sur le bouton 'START/STOP' pendant 2 secondes alors que l'aspirateur robot est à l'état de marche. La mise hors tension estCOMMPLAGNÉ d'un son mélodieux.

A savoir

• Si I'aspirateur robot ne répond pas :

• Actionnez le bouton d'alimentation et attendez au moins trois secondes.

• Appuyez sur le bouton "START/STOP" une fois l'appareil en marche.
• Si l'appareil ne se met pas en marche ou si l'afficheur est vide mais que vous entendez un signal sonore, placez l'aspirateur robot sur sa base de chargement.

DÉMARRAGE ET ARRÊT DU NETTOYAGE

Utilisation des boutons de l'aspirateur robot

Lorsque vous appuyez sur le bouton 'START/STOP' alors que l'aspirateur robot est en marche, le nettoyage démarre en faisant entendre une melodie.

Si vous appuyez de nouveau sur le bouton 'START/STOP' durant le nettoyage, le nettoyage s'arrête.

• Si vous appuyez sur le bouton 'START/STOP' alors que l'aspirateur robot est hors tension, celui-ci passse sous tension. Pour lancer le nettoyage, appuyez sur le bouton 'START/STOP' de nouveau.

Utilisation de la télécommande

Lorsque vous appuyez sur la touche 'Start' de la télécommande alors que l'aspirateur robot est en marche, le nettoyage demarre en faisant entendre une melodie.

Si vous appuyez sur la touche 'Stop/OK' durant le nettoyage, le nettoyage s'arrête.

• Lorsque l'alimentation de l'aspirateur robot est hors tension, il n'est pas possible d'activer l'appareil avec la télécommande. Si l'appareil est hors tension, mettez-le sous tension en appuyant sur le bouton 'START/STOP' situé sur le dessus de l'aspirateur robot.

Durant le nettoyage, il peut se produit des collisions car le capteur peut ne pas détecter certains obstacles en raison de leur forme. A ce stade, les obstacles sont évités grâce à un déplacement vers l'arrière par le biais de l'activation d'un capteur de détction d'impact interne.
Lorsque le nettoyage débute sur un emplacement éloigné de la base de recharge, pour prévenir un dysfonctionnement du capteur de détention des obstacles, placez l'appareil sur un sol plat. En outre, démarrez le nettoyage à partir d'un emplacement dépourvu d'obstacles comme un rideau ou un mur dans un environnement de 30 cm.

A savoir

Pour deilleurs résultats

• Scanner brievement la zone a nettoyer pour que l'aspirateur robot detecte les petits et grands objets qui peuvent poser des difficultes lors du nettoyage.
• Si le nettoyage est lancé lorsqu'lespirateur robot est relié à la base de chargement, l'aspirateur revient plusrapidement sur sa base une fois le nettoyage terminé.
• Dès lors que la lingette microfibre est utilisé, les obstacles ou barres de seuil ne doivent pas dépasser 5mm .

MÉTHODE DE CHARGEMENT DE LA BATTERIE

Chargement automatique

Lorsque le nettoyage est terminé ou si la charge de la batterie est insuffi sante, l'aspirateur robot regagne automatiquement la base de chargement pour un rechargement de la batterie.

• Si le robot menager ne rouge pas pendant 10 minutes et que la batterie est décharge, l'aspirateur robot s'eteindra automatiquement.
• Ne pas désenclencher l'interrupteur d'alimentation principal puisque la batterie ne sera pas rechargée. Si la machine est rechargée alors que l'interrupteur principal est désenclenché, il affi che un message d'erreur, "Le bouton marche/arrêt à l'arrière de l'aspirateur robot est en position arrêt. Placez-le en position marche."

• Dans le cas où l'aspirateur robot returne à la station de chargement car le niveau de batterie est insuffisant, le nettoyage reprendra, une fois la charge effectue, de manière à terminer le nettoyage. (p18)
  ※ Il peut y avoir plusieurs tentatives de rechargement selon les conditions de fonctionnement de l'aspirateur robot.
• Mème si la charge restante de la batterie est suffisante, si le nettoyage de la zone est terminé, l'appareil passée en mode chargement de batterie dés le retard à la base de chargement

Chargement manuel

Dans le cas d'une première utilisation de l'aspirateur robot ou du chargement de la batterie pendant un nettoyage, il est always possible d'effectuer un chargement manuel.

Méthode 1. Fixez l'aspirateur robot sur la base de rechargement en l'alignant sur la face avant de celle-ci. Vous entendrez une melodie et un message audio pour signaler que le chargement commence.

Si l'interrupteur d'alimentation situé à l'arrière est eteint, un message vocal apparaitra alors.

"Le bouton marche/arrêt à l'arrière de l'aspirateur robot est en position arrêt. Placez-le en position marche."

Méthode 2. Lorsque le bouton HOME de la télécommande ou de l'aspirateur robot est actionné, le chargement démarre automatiquement avec un son de recherche et l'aspirateur robot returne vers la base de chargement.

Si l'aspirateur robot ne commence pas le nettoyage à partir de la base de chargement ou si l'aspirateur robot est charge manuellement à l'aide du bouton de recharge, il peutmettre un peu plus de temps à retrouver la base de recharge.
* Si l'aspirateur robot est mis en attente à moins de 10 cm en face de la base de recharge avec passage à l'état de mise sous tension, le chargement démarrera par un retour automatique à la base de chargement.

A savoir

Veillez à suivre les recommendations suivantes en utilisant la base de chargement.

• Le chargement peut être problématique si un corps étranger bloqué sur la base gène la recharge.(p32)
• Au risque de voir se produit une décharge électrique, veillez à ne pas toucher la base de recharge avec un objet metallique.
• Au risque de voir se produit un incendie ou une décharge électrique, ne demontez jamais ni ne modifiez la base de chargement.
• Veillez à ne pas placer la base de recharge ni la fiche secteur à proximé d'un apparéil de chauffage.

MÉTHODE DE CHARGEMENT DE LA BATTERIE

Indication de la charge de batterie restante

Le niveau de la batterie est indiqué sur l'affi chage du statut comme suit.

• Si la recharge est en cours, le pictogramme indique le niveau de batterie.
• Si la recharge est terminée seuls les pictogrammes "Batterie" et Change de Mode" s'afficheront pour economiser l'énergie.
• Selon le besoin de recharge, un ou plusieurs niveaux sur le pictogramme sont affichés. Lorsque le dernier niveau clignote, la batterie doit obligatoirement être rechargée.

Chargement requis

Faible

Moyenne

Elevée

• Si l'aspirateur robot returne à la base avec un niveau de batterie faible, le pictogramme du mode nettoyage commencerà à clignoter.
• Une fois la recharge terminée, le pictogramme "nettoyage" se met de nouveau à clignoter. L'aspirateur robot reprendra alors le nettoyage des zones non traitées.
• Appuyer sur la touche 'Start' (Démarrer) de la télécommande ou la touche 'START/STOP' (Démarrer/Arrête) sur la base ordonne à l'aspirateur robot de continuer le nettoyage des zones non traitées.
• Pour reprendre le nettoyage depuis le début, appuyer sur le bouton 'Start' (Démarrer) de la télécommande ou le bouton 'START/STOP' (Démarrer/Arrête) sur la base après avoir préalablement modifié le mode de nettoyage.

Cas où il existe une zone à nettoyer

Contrôle :

Lorsque la batterie n'est pas chargée bien que l'aspirateur robot soit attaché à la base, vérifi ez les éléments suivants.

• Enclenchez l'interrupteur d'alimentation en bas de l'aspirateur robot, désenclenchez-le une fois, puis réenclenchez-le.
• Vérifiez le témoin d'alimentation de la base. Si le témoin est éteint, veuillez activer l'interrupteur sur le côte gauche de la station d'accueil ou vérifié z le cordon d'alimentation.
• Essuyez la borne de la base avec un chiffon sec. (p32)

Les pictogrammes indiquent I'etat de batterie, ainsi que le mode selectionné (ici, mode nettoyage en zigzag).

Cas ou il n'existe pas de zone à nettoyer

Cas ou il existe une zone à nettoyer

Témoin

d'alimentation

Base de recharge

Mode ZIGZAG

En mode 'nettoyage en zigzag', l'aspirateur robot repete une opération en zigzag pour nettoyer chaque recoin de la maison.

Si vous avez besoin de terminerrapidement le nettoyage,choisissezle mode 'nettoyage en zigzag'. Appuyez sur la touche Mode'de la telecommande ou de l'unité principale pour selectionner le mode «Nettoyage en zigzag» et appuyez sur le bouton Start (Demarrer).

• Le paramètre par défaut du communiqué d'usine est 'le nettoyage en zigzag"

Mode Zone par Zone

En mode "zone par zone", l'aspirateur robot nettoie la maison en la divisant en espaces rectangulaires. Pour un nettoyage méticuleux, sélectionnez ce mode.

Appuyez sur la touche 'Mode' de la télécommande pourCHOISIR le mode "zone par zone" et appuyez sur le bouton Start (Demarrer).

La Iere etape:

Une zone de nettoyage de 3m × 3m de contour maximum sera nettoyee (la taille du contour evolue en fonction de la forme interieure de la maison.)

La 2ème étape:

L'intérieur du contour sera nettoyé par un trajet en zigzag.

Lorsque les 1ere et 2eme etapes sont terminées, l'intérieur de la maison est nettoyé par la répétition de la méthode de nettoyage ci-dessus puis par passage de l'appareil sur la zone suivante de nettoyage.

A savoir

• Une fois le mode de nettoyage programme, celui-ci sera maintainu même après une mise hors tension.
• Durant le fonctionnement, si un changement de mode est nécessaire, Sélectionnez le mode après avoir appuyé sur le bouton 'Stop/OK'.

My Space (Mon espace)

Appuyez sur "My space" de la télécommande peut définit le mode de nettoyage àCHOISIR.

Pour le nettoyage des endroits particuliers, selectionnez ce mode

I're etape

Utilisez la télécommande pour défini nir manuellement la zone que vous souhaitez nettoyer.

• Pour que la zone soit correctement définie, la distance entre le point de départ et le point d'arrivée, que vous aurez vous-même défini ne, doit être inférieure à 1 metre.

2ème étape

Appuyer sur la touche 'Start' (Demarrer) permettra à l'aspirateur robot de nettoyer à fond les zones selectionnées.

• En cas d'échéç pour sélectionner une zone, un message vocal apparaitra, annonçant: «La zone ne remplit pas les conditions nécessaires. Veuillez définir une zone à nettoyer». Utiliser à nouveau la télécommande pour désigner une zone.
  ※ A l'issue du nettoyage de toutes les zones selectionnées, le robot sera place en mode "Nettoyage automatique" (Zigzag ou zone par zone) qui a eté exécuté juste avant.

A savoir

• Lors du rechargement, il est impossible d'activer le mode 'My Space' (Mon espace).
• Pour modifier le mode de nettoyage alors que le robot est en marche, appuyez d'abord sur le bouton 'Stop/OK' pour selectionner un mode.

Nettoyage manuel

En appuyant sur une touche de direction de la télécommande, vous pourrez faire passer le robot en mode manuel.

Le robot va nettoyer la maison, en se déplacant vers l'avant / arriere / gauche / droite, selon l'entrée d'une touche de direction. En mode «manuel», le robot peut revenir en arriere, en cours d'execution pour éviter un obstacle.

Mode SPIRALE

Cette fonction est utilisé pour nettoyer une certaine partie de la maison.

Appuyez sur la touche "Changer le mode" de la télécommande jusqu'à l'affichage du mode "nettoyage en spirale" puis appuyez sur la touche "Start". L'aspirateur robot commence alors le nettoyage en spirale sur un espace d'environ 1.5 m de diamètre.

• Pendant la recharge, le nettoyage en spirale peut ne pas fonctionner.

Il s'arrête à la position de départ après avoir terminé le nettoyage (dure 4 ~ 5 min).

Mode turbo

On selectionne cette fonction en appuyant sur le bouton 'turbo' sur la télécommande ou depuis l'unité principale ou par message vocal.

En mode "turbo", appuyer sur le même bouton annulera le mode "turbo", signalé par un message vocal.

En mode turbo, le robot fonctionne avec plus de puissance.

\*

Le mode turbo fonctionnera automatiquement lorsque le robot nettoiera les tapis.

Mode Repétition

Appuyer sur la touche "Repeat" de la télécommande activera le mode 'Répétition' par un message vocal.

En mode "répetition", appuyer sur le même bouton annulera le mode "répetition" par un message vocal.

En mode "répartition", le robot repete le nettoyage jusqu'à ce que la batterie soit déchargeé.

Mémorisation de l'espace

Le robot est capable de mémoriser l'environnement à nettoyer grâce à sa fonction nettoyage intelligent.

※ Le diagnostic intelligent est uniquement disponible lorsque la machine lance le nettoyage depuis la base.

A savoir

• Précautions à prendre avec le fonctionnement intelligent

• Cette fonctionnalité de nettoyage intelligente permét de mémoriser les emplacements des obstacles à contourner. L'aspirateur robot mémorise tous les aspects de l'environnement durant le nettoyage puis sauvégarde les données lorsqu'il returne sur sa base de recharge.

• L'aspirateur robot réinitialise et memorise les nouvelles conditions si l'emplacement de la base a été modifié.
• Si la reconnaissance de l'environnement est terminée, le message vocal suivant dira "La mémorisation de l'espace est terminée."

Yououpouvezreglerl'heureactuellede l'aspirateurrobot.

Appuyer sur la touche 'Clock' (Horloge) de la télécommande, lorsque le robot est en attente, peut lancer le réglage de l'heure actuelle.

Selectionnez un niveau en utilisant les touches de la télécommande.

La fonction est disponible via le guide vocal.

Défi nir l'unité d'heure en utilisant les touches ▲▼ de la télécommande.

Défi nir l'unité de minute en utilisant les touches ▲▼ de la télécommande.

Défi nir le matin/l'a pres-midi en utilisant les touches ▲▼ de la télécommande.

Si vous appuyez sur le bouton 'Clock' ou 'Stop/OK' de la télécommande, le réglage de l'heure s'accompil.

A savoir

Le nettoyage estprogramme sur la base de l'heure de l'aspirateur robot.
S'il n'y a pas d'entrée pendant les 10 secondes, le réglage est annulé.

PROGRAMMATION DU NETTOYAGE

Vous pouvez programmermer le nettoyage de telle sorte que l'aspirateur robot commence le nettoyage à une heures programmée.

Appuyer sur le bouton 'Schedule' (Programmation) sur la télécommande, lorsque la batterie est rechargée, peut démarrer le nettoyage programme.

• L'option de paramétrage/annulation de la restriction est uniquement disponible lorsque l'appareil est en charge.

Selectionnez un niveau en utilisant les touches de la télécommande.

Programmation ponctuelle

Programmation quotidienne

Selectionner l'option 'Programmation ponctuelle' ou 'Programmation quotidienne en utilisant les touches AV^ de la telecommande. Un message vocal confirmera la programmation.

Défi nir les unités de temps en utilisant les touches '▲▼' de la télécommande.

Défi nir l'unité de minute en utilisant les touches de la télécommande.

Défi nir le matin/l'après-midi en utilisant les touches '▲▼' de la télécommande.

Appuyer sur la touche 'Schedule' ou 'Stop/OK' de la télécommande pour terminer le processus de programmation.

A savoir

• Si l'heure programmée approche, le robot commencera le nettoyage de lui-même.
• Le nettoyage programme est uniquement disponible lorsque l'aspirateur se recharge sur la base.
  Lors du rechargement appuyer pendant 3 secondes sur la touche

'Schedule(Programmation)' de la télékomande annulera la programmation

• L'option "One Time" (une seule fois) vous permet de programmermer l'aspirateur robot afin qu'il effectue un nettoyage à heures fixe. Toutefois, cette option ne peut pas fonctionner si l'aspirateur robot n'est pas place sur sa base d'accueil à l'heure prévue du programme.

UTILISATION DE LA LINGETTE MICROFIBRE

L'utilisation de la lingette microfi bre permet d'obtenir une élimination effi cace de la poussière.

Lorsque le support de la lingette microfibre est fi xé, l'aspirateur robot ne franchit pas les tapis ou les seuils affin d'éviter une pollution secondaire due à une lingette contaminée.

Pour un nettoyage avec la lingette microfibre, fixez celle-ci et son support sur l'aspirateur robot en respectant les étapes suivantes :

1. Fixez la lingette microfi bre sur la bande Velcro du support comme indiqué sur la fi gure.

1. Pousser doucement le support dans les sillons jusqu'à ce que vous entendiez un «click».

*Notez que, si le support est mal fi xé, il peut se detacher lors du nettoyage.

1. Ce mode nécessite la bonne mise en place des crochets dans les sillons prevus pour recevoir le support sous l'aspirateur robot.

A savoir

• En cas d'odeurs désagréables, nettoyez la lingette microfibre.
• Si le sol est tâché, ou si du liquide est étalé sur votre sol, n'utilise pas la lingette microfibre.
• N'utilissez pas l'aspirateur robot avec la lingette microfibre sur vos tapis.
  N'utilisez la lingette microfibre que sur des surfaces seches.
  Un sol trop humide peut déranger le fonctionnement de l'aspirateur robot.
• La fonction diagnostic intelligent n'est pas disponible lors de la mise en place de la lingette microfibre.

FONCTION DE REPRISE DU NETTOYAGE

L'aspirateur robot mémorise la zone pendant le nettoyage.

Si l'utilisateur déplace l'aspirateur robot pendant son fonctionnement, ce dernier recherche sa zone à l'aide de la fonction de recherche afin de continuer le nettoyage à partir de son emplacement précédent.

Lorsque l'utilisateur change de zone de façon arbitraire l'aspirateur robot, la fonction de recherche de zone s'active.

• La fonction navigation sera enclenchée après que le robot ait reconnu correctement les conditions de nettoyage.

Changement de zone

Lorsque la fonction de recherche de zone est activée, le mode de nettoyage de l'indicateur d'etat clignote.

1. Localiser le robot menager à proximé de l'endetroit ou le robot menager a été déplace.

2. La recherche de zone est plus effici cace lorsque le Robot est proche de l'emplacement où il a été déplaced.
   ※ S'il depasse le diametre d'lm de la position d'occurrence, il devient difficile de rechercher l'emplacement.

1. Appuyez sur la touche 'START/STOP' (Démarrer/Arreter) sur le robot ou la touche 'Start' (Démarrer) sur la télécommande. Le robot débutera la fonction recherche d'emplacement avec un guide audio.

Lorsque la recherche d'emplacement est terminée avec succes, il continuera le nettoyage a l'endetroit ou il a eté déplace.

Si la recherche d'emplacement échoue, il recommencera depuis le début.

Zone d'incident

Pour trouver l'emplacement exact, éloignez-vous de l'aspirateur robot.

A savoir

• Lorsque l'alimentation est coupée après le réglage de la fonction de recherche de zone, cette dernière est annulée.
• La recherche de zone est plus efficace lorsque l'aspirateur robot est proche de l'emplacement où il a ete deplacé.

Le robot utilise cette fonctionnalité d'auto-diagnostic pour executer un diagnostic automatique.

Si une irregularité est constatée à partir du diagnostic, veuilles contacter le centre de service LG Electronics.

• Durant l'auto-diagnostic, le robot peut se déplacer dans un rayon de 50 cm. Assurez-vous donc qu'aucun objet ne se trouve en chemin dans un rayon de 1 m autour de la base de chargement, avant de commencer le diagnostic.

• Mettez l'interrupteur d'alimentation principal à l'arrête et reliez le robot à sa base.
  L'auto-diagnostic est uniquement disponible lorsque le robot est relié à la base de chargement.

• Appuyer sur la touche 'Diagnosis' (auto-diagnostic) de la télécommande lance le processus annoncé par un message vocal : "Démarrage du diagnostic de l'aspirateur robot. Éloignez-vous et retirez les objets se trouvant à moins d'un métre."

Si la lingette microfi bre est placée sous le robot, le processus peut ne pas etre activé.

1. Si l'auto-diagnostic se termine normalement, le robot reviendra à la base et communiquera le résultat via un message vocal. Àpres le message vocal, appuyer sur la touche 'Home' (base) de la télécommande ou du robot peut à nouveau faire apparaitre le message. Pour terminer le processus de diagnostic, appuyer sur la touche 'Stop/OK' de la télécommande ou du robot.

Aucun fonctionnement pendant 1 min après que le message vocal place le robot en mode recharge.
En cas d'erreur dans le détecteur d'obstacle, capteur d'ultrasons ou le capteur anti-chute, le robot peut ne pas returner à la station d'accueil mais terme toutefois le diagnostic par l'émission d'un message vocal.

A savoir

• Veillez à ne pas toucher le robot ou perturber son fonctionnement avant que l'autodiagnostic ne soit fini. Autrement, vous devrez désenclencher puis enclencher l'interrupteur d'alimentation principale pour reprendre le diagnostic.

• L'auto-diagnostic ne peut pas etre acte dans un des cas suivants. Dans chaque cas, verifier le probleme et reessayez.

• Le robot est séparé de la base

• Batterie insuffisante
  -Aucun filtr du bac a poussiere disponible
• Lingette microfibre placée sous l'aspirateur robot

Si un message vocal apparait après l'auto-diagnostic reportez-vous au tableau suivant pour prendre les mesures appropriées.

Message vocal Mesures (de référence)
Démarriage du diagnostic de l'aspirateur robot. Éloignez-vous et retirez les objets se trouvant à moins d'un mètre.	Retirer tout objet dans un rayon de 1m autour de la station et rester en retrait jusqu'à ce que le diagnostic soit terminé.
L'aspirateur robot doit être chargé pour activer le diagnostic. Placez l'aspirateur robot sur sa base de chargement.	Déplacer le robot vers la base pour le recharger.
Aucun défaut trouvezpendant le diagnostic.
Impossible de lancer le diagnostic, la batterie est trop faible.Réessayez après avoir chargé la batterie.	Réessayez l'auto-diagnostic après avoir rechargé la batterie.
Vérifié que le bac à poussière et le filtre sont correctement installés.	Ouvré le couvercle du bac à poussière et examiner le bac.
L'aspirateur robot ne se chargea pas en raison d'un problème au niveau du capteur infrarouge.	Réexecuter l'auto-diagnostic et contacter le centre de service local LG Electronics si le même message réapparait.
L'aspirateur robot ne se chargea pas en raison d'un problème au niveau du capteur à ultrasons.	Réexecuter l'auto-diagnostic et contacter le centre de service local LG Electronics si le même message réapparait.
L'aspirateur robot ne se chargea pas en raison d'un problème au niveau des capteurs de vide. Veuillez Nettoyez les capteurs.	Nettoyez les trois capteurs d'anti-chute sur la partie inférieure.
Nettoyez le capteur de laamera sur le côte inférieur droit.	Nettoyer les lentilles du détecteur de laamera en bas à droite
Nettoyez les capteurs de détction d'obstacles sur les côts dsroit et gauche de l'aspirateur robot.	Nettoyer les lentilles du détecteur d'obstacle à gauche-droite
Un problème a été détecté au niveau du capteur d'angle.	Réexecuter l'auto-diagnostic et contacter le centre de service LG Electronics si le même message réapparait.
Vérifié ez s'il n'y a pas des corps étrangers sur la roue gauche.	Contrôler les matérières étrangères sur la roue gauche.
Vérifié ez s'il n'y a pas des corps étrangers sur la roue droite.	Contrôler les matérières étrangères sur la roue droite.
Un problème a été détecté sur le capteur de la roue gauche.	Réexecuter l'auto-diagnostic et contacter le centre de service local LG Electronics si le même message réapparait.
Un problème a été détecté sur le capteur de la roue droite.	Réexecuter l'auto-diagnostic et contacter le centre de service local LG Electronics si le même message réapparait.
Un problème a été détecté au niveau de la Brosse. Vérifié ez s'il n'y a pas des corps étrangers.	Contrôler toute matière étrangère coincée dans le balai.
Un problème a été détecté au niveau de l'aspiration.	Réexecuter l'auto-diagnostic et contacter le centre de service local LG Electronics si le même message réapparait.
Un problème a été détecté au niveau de l'accéléromètre.	Réexecuter l'auto-diagnostic et contacter le centre de service local LG Electronics si le même message réapparait.
Pour réécouter les résultats du diagnostic, appuyez sur le bouton de chargement. Pour arrêté, appuyez sur le bouton d'arrêt.	Si vous avez besoin de vérifier à nouveau le résultat du diagnostic, appuyer sur la touche 'recharger' ou la touche 'Stop/OK' pour terminer le diagnostic.
Relianceze le diagnostic après avoir permuté le bouton marche/arrêt à l'arrête de l'aspirateur robot en position arrêt, puis marche. Si le problème persististe, contactez le service après-vente de LG Electronics.	Eteignez et allumez l'interrupteur d'alimentation principal pour reprendre le diagnostic. Si le problème persiste contacter le centre de service LG.
Le mode diagnostic sera désactivé.
Le mode diagnostic ne fonctionne pas lorsque la lingette microfi bre est insérée. Retirez-la et refaites une tentative.	Executé le diagnostic intelligent une nouvelle fois après avoir retire le support de la lingette microfi bre.
Le diagnostic n'a pas pu être terminé. Refaites une tentative après avoir permuté le bouton marche/arrêt à l'arrête de l'aspirateur robot en position arrêt, puis marche.	Eteignez et allumez l'interrupteur d'alimentation principal pour reprendre le diagnostic. Ne touche pas le robot ou perturbez son fonctionnement jusqu'à ce que le diagnostic soit terminé.

NETTOYAGE DU BAC À POUSSIÈRE

Si le bac est plein de poussiere, la puissance d'aspiration peut s'affaibir et il est donc recommande de nettoyer le bac a poussiere avant et après le nettoyage. Nettoyez le receptacle a poussiere en respectant la sequence suivante.

1. Ouvrez le capot du bac à poussière en appuyant sur le bouton 'push' de l'aspirateur robot.
2. Attrapez la poignée du bac à poussière et tirez-la vers le haut.

3. Tirez le crochet sur la gauche du fi Itre HEPA situé sur l'arrière du bac à poussière pour séparer le fi Itre et l'éponce.

4. La séparation du fi Itre et de l'éponce est susceptible d'entrainer la libération de poussière.

5. Rêférez-vous à la p30 pour nettoyer le fi Itre du bac à poussière.

6. Ouvrez le capot vers le haut en appuyant sur le bouton de séparation du réceptacle à poussière.

7. Videz le bac à poussière et nettoyez-le complètement en vous aidant de la Brosse de nettoyage ou à l'eau courante.
8. ÀpRES avoir nettoyé le fi Itre, séchez complètement le bac à poussière dans un endroit aéré sans l'exposer directement aux rayons du soleil.

9. Lorsque vous avez terminé de nettoyer le bac à poussière, replacez le fi Itre éponge et le fi Itre HEPA puis refermez le couvercle.

10. Rêférez-vous à la p30 pour les guides d'assemblage détaillés.

11. Placez le bac à poussière dans l'aspirateur robot et refermez le capot du bac à poussière.

A savoir

• Si vous fermez le couvercle du filtré sur le bac à poussière sans filtres disponibles, il peut cause une défaillance technique.
• ÀpRES avoir nettoyé le bac à poussière, assurez-vous de replacer le titre dans le bac à poussière.

Si vous faites fonctionner le robot sans aucun filtré disponible ou si le couvercle du filtrer n'est pas fermé, un message vocalANNONCT "Vérifiez que le bac à poussière et le filtré sont correctement installés."

• Si le cache de l'appareil se détache pendant le nettoyage, insérez le verticalément dans la rainure du bac à poussière.

NETTOYAGE DU FILTRE DU RECEPTACLE À POUSSIÈRE

Le filtré du bac à poussière comprend un filtré HEPA et un filtré éponge.

Nettoyer ces deux fi Itres de la maniere suivante

1. Tirez le crochet sur la gauche du fi Itre HEPA sur la face arriere du bac à poussière pour séparer le fi Itre HEPA et l'éponge.

1. Nettoyez soigneusement les fi nes particules de poussière sur le fi Itre HEPA avec un aspirateur ou une Brosse.

2. Ne pas laver le fi litre HEPA avec de l'eau. Sa puissance d'aspiration peut s'affaibrir.

1. Utilisez une Brosse pour nettoyer le fi Itre éponge. Si vous avez utilise de I'eau pour le nettoyer, sechez le complètement à l'ombre.

1. Assemblez les fi itres HEPA et eponge sur le couvercle de la maniere suivante.

Montez la fi gure rectangulaire a coté du fi titre HEPA dans des sillons du couvercle.

Veillez à ne pas mal assembler les fi Itres HEPA et éponge sur le couvercle.

A savoir

• Pour préserver les performances du robot nettoyez le filtré HEPA au moins une fois par这段时间 avec une Brosse ou un aspirateur.
• Si vous faites fonctionner l'aspirateur robot avec le filtré mal enclenché ou sans filtré, cela peut entraîner une défaillance technique.

Larosse située au bas du robot permet d'absorber les poussières. Nettoyez le pinceau de la maniere suivante.

• Avant de returner l'unité principale, posez un tissu lisse sur le sol et retirez le bac à poussière.

1 Désenclenchez l'interrupteur d'alimentation principal avant de lancer le nettoyage. Placez le robot à l'envers sur un tissu lisse.

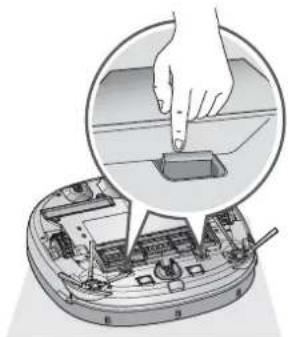

2Après avoir vérifie qu'il n'y ait pas de matieres étrangères, appuyez sur le crochet de fi xation et tirez le vers le haut pour séparer le couvercle.

En utilisant un outil de nettoyage, nettoyez les cheveux et autres matieres étrangères sur la Brosse.

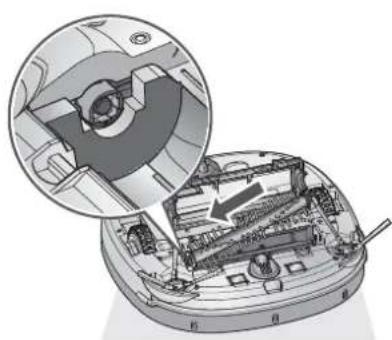

4 Mettez des gants et poussez la brosse tout le long de la rainure jaune

5 Tout en appuyant sur larosse, soulevez la partie saillante jaune pour le séparer de l'unité principale.

6 Nettoyez la brosse avec un aspirateur ou des ciseaux.

Montez le crochet de fi xation (de forme rectangle) sur la Brosse laterale dans les sillons avec les couleurs correspondantes.

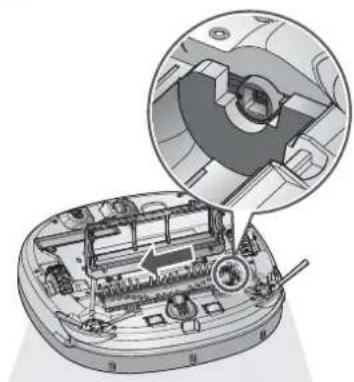

8 Poussez larosse vers le cote de la flèche, montez le crochet de fi xation (de forme rectangulaire) sur le côte opposé dans les sillons.

9 Appuyez vers le bas et refermez le couvercle jusqu'à ce qu'unciesoit audible des deux cotes du crochet de fi xation.

Veillez a ce que larosse laterale ne soit pas coincide dans le couvercle.

ENTRETIEN DES CAPTEURS / DE LA BORNE DE CHARGEMENT

L'aspirateur robot est équipé de capteurs pour la détction des obstacles et des marches d'escalier et d'une borne pour le chargement de la batterie. Pour maintainir les performances de l'aspirateur robot à un bon niveau, nettoyez régulièrement les capteurs et la base de chargement de la manière suivante.

1. Mettez l'interrupteur de l'aspirateur robot sur arrêt. À défaut, vous vous expose à des risques de blessures durant le nettoyage.

2. Étalez un chiffon doux sur le sol et placez l'aspirateur robot dessus après avoir returné l'aspirateur robot.

3. Veiliez à bien-retirer le bac à poussière avant de returner l'unité principale. Sinon, la poussière présente dans le bac risque de tomber.

1. Essuyez la poussière accumulée sur chaque capteur et sur la base de chargement comme décrit cédssous, en vous aidant d'un chiffon doux et d'une brosse de nettoyage.

A savoir

• Ne nettoyez pas l'aspirateur en y vaporisant directement de l'eau, un diluant, du benzène, etc.
• Si les capteurs ou la centrale de chargement sont endommages, appelez le SAV car il pourrait s'agir d'un dysfonctionnement de l'appareil.
• Pour nettoyer le filtré et capteur, utilisez la Brosse de nettoyage.

ENTRETIEN DES BROSSES LATERALES

Les corps étrangers comme les cheveux peuvent facilement être attrapés par les brosses laterales, il faut donc veiller à retarder les corps étrangers plusieurs fois par这段时间.

Un excès de corps étrangers sur les brosses exposé à un risque de casse.

Si le sol est rugieux, la Brosse laterale peut se courber ou se clairsemer. Si tel est le cas, redresse les poils de la Brosse en precedant comme suit :

1. Verifi ez que les brosses laterales ont bien ete endommagees.
2. Mettez l'appareil hors tension en appuyant sur le bouton 'START/STOP' de l'aspirateur robot pendant 2 secondes.
3. Placez l'aspirateur robot au bord d'une table pour pouvoir nettoyer facilement les brosses laterales. Veillez à ce que l'aspirateur robot ne tombe pas.
4. Trempez les brosses laterales dans de l'eau chaude.
5. Baignez complètement chaque Brosse pendant 10 secondes.
6. Essuyez lentement la brosse latere à la main.
7. Faites tournier la Brosse laterale, repetez les opérations 4 à 6 pour l'autre Brosse.
8. Utilisez la brosse laterale après l'avoir suffiSAMMENT seshee.

Gestion de larosse laterale

1. Retirez les vis en utiliser un tournevis et séparez la Brosse latorale de l'unité principale.
2. Retiez tous les cheveux bloqués après la séparation.
3. Replacez la Brosse latere sur le dessous du robot avec le "R" et le "L" ajusté au marquage sur le robot.

NETTOYAGE DE LA LINGETTE MICROFIBRE

Après le nettoyage, si de la saleté ou de la poussière s'est accumulée sur la lingette microfibre, de mauvaises odeurs peuvent apparaitre. Lavez la lingette microfibre en procédant comme suit.

1. Detachez le la lingette microfi bre de son support.

1. Nettoyez-la complètement à l'eau.

1. Faites secher la lingette microfibre au soleil dans un endroit ventilé.

2. Si la lingette microfibre est utilisée à l'état humide, cela peut provoquer un dysfonctionnement du robot.

A savoir

• Pour éviter tout risque de dysfonctionnement de l'aspirateur robot, n'utilise que la lingette microfibre d'origine fournie avec l'appareil.
• Il est possible d'acheter des lingettes microfibres auprès de votre revendeur LG.

MESURES CORRECTIVES FACE À DES ANOMALIES DE L'ASPIRATEUR ROBOT

Par un message vocal "Les roues ne touchent pas le sol. Placez l'aspirateur robot sur un sol plat."

Un message d'advertissement sera donné si une roune ne touche pas la surface du sol ou cesse de fonctionner pour une raison quelconque.

Vérifiez si les roues ne sont pas bloquées par une porte, au niveau d'un balcon, des marches d'escalier, etc.

Deplacez l'aspirateur robot sur un sol plat.

Par un message vocal "Retirez les corps étrangers sur la roue gauche / droite."

• Verifi ez si un corps étranger ne bloque pas les roues

Posez un tissu lisse sur le sol, retournez le robot et posez le sur le tissu. Enlevez les matieres étrangères en vérifi ant la roue.
* Veiliez à bien-retirer le bac à poussière avant de returner l'unité principale. Sinon, la poussière présente dans le bac risque de tomber.

Par un message vocal "L'aspirateur robot ne peut pas continuer son nettoyage. Verifi ez la zone autour."

Un message d'advertisement apparaître si le robot menager ne peut pas poursuivre le nettoyage en raison d'une défaillance.

L'aspirateur robot est-il bloqué?

Apresevoirretireelapiececoincée,placezlerobotsurunsolplat.

MESURES CORRECTIVES FACE À DES ANOMALIES DE L'ASPIRATEUR ROBOT

Par un message vocal "Vérifi ez que le bac à poussière et le fi Itre sont correctement installés."

Un message d'ajretissement sera donné si il n'y a pas de bac à poussière ou de filtrer correctement place.

• Y-a-t-il un bac à poussière sur le robot?

Ouvrir le couvercle du bac a poussiere et s'il n'y a aucun bac a poussiere placez-en un.
Ne laissez pas la poussiere recouvrir le bac a poussiere.

Assurez-vous que le couvercle du fi Itre soit monte dans le bac a poussiere.

Lorsqu'un message vocal est émis "La batterie est faible. Placez l'aspirateur robot sur sa base de chargement."

Lorsque la quantite restante de la batterie est presque nulle le message "La batterie est faible." est generé.

• Procedez au chargement de l'aspirateur robot en le replacant sur la base de chargement.
  Si l'aspirateur est fixe sur la base de recharge, il demarre le chargement avec une melodie.

Sur un message vocal "Retirez les corps étrangers de larosse sous l'aspirateur robot."

Un message d'advertisement s'affichera si un matériel étranger se trouve sur la Brosse.

Poser un chiffon doux sur le sol et poser sur le chiffon l'aspirateur robot à l'envers.

• Avant de revenir à l'unité principale, enlever obligatoirement le bac à poussière.

Autrement, il peut entrainer le dépôt de poussière à partir du bac à poussière.

• Son anormalement bruyant venant des brosses?

Vérifi ez le montage au niveau de la rainure de séparation des brosses.
Retirez larosse du robot et enlever toute matiere étrangère de la Brosse.

La Brosse principale ou la Brosse laterale sont coincees.

Retirez tous les matériaux étrangers tels que câbles, touffes de cheveux pris dans la Brosse latérale ou la Brosse.

• Pour plus d'informations, voir la procédure de nettoyage des brosses à la page 31, 33.

Vérifi cations à effectuer avant de signaler une panne de l'aspirateur robot.

Vérifi cations des éléments Corrections à effectuer (page de référence)
Impossible demettre l'appareil sous tension.	Vérifi ez que l'interrupteur est sur ON (marche). (Page 15)
Le bloc d'alimentation s'éteint automatiquement.	Ce n'est pas un échec. Le robot a sa propre fonction d'économie d'énergie.Une fois l'alimentation électrique enclenchée, s'il n'est pas utilisé pendant dix minutes, l'appareil se mettra automatiquement hors tension. (Page 17)
Impossible d'effectuer le chargement.	Retirez les obstacles autour de la base de chargement. (Page 15) ▪ Vérifier que la base de chargement est branchée sur l'alimentation. (Page 14) Essuyez la base de chargement avec un chiffon doux. ▪
Puisance d'aspiration faible.	Vérifiez si des corps étrangers ne sont pas présents au niveau du port d'aspiration. (Page 31)Videz le réceptacle à poussière. (Page 29) ▪Nettoyez le fi Itre du réceptacle à poussière. (Page 30) ▪
Bruit de plus en plus fort.	Vérifiez que le réceptacle à poussière a été correctement monté.Vérifiez que le filtré du réceptacle à poussière a été correctement monté. (Page 30) ▪Vérifiez qu'aucun corps étranger n'est present au niveau du port d'aspiration. (Page 31)
L'appareil n'est pas activé.	Vérifiez que l'interrupteur est sur ON (marche). (Page 15) ▪Vérifiée que la batterie est chargée. (Page 18)
Pas de rotation des brosses.	Nettoyez les brosses. (Page 31) ▪Vérifiez que les brosses ont été correctement montées. (Page 31)
Parcours anormal.	Nettoyez complètement les capteurs avec un chiffon doux. (Page 32)En cas de montage de la lingette microfibre, vérifiez l'état du montage. (Page 25)Heignez, puis rallumez l'appareil.
L'appareil ne peut pas être activé à partir de la télécommande.	Changez la batterie. (Page 12)Vérifi ez que la zone de couverture de l'unité principale est inférieure à 3 m. (Page 12)Vérifi ez que l'interrupteur principale est sur ON. (Page 15)

Note sur les logiciels Open source

Pour obtenir le code source sous GPL, LGPL, MPL ainsi que d'autres licences open source contenues dans ce produit, veuillez consulter le site http://opensource.lge.com.

En plus du code source, tous les termes de licence referencés, l'exclusion de garantie et les informations sur les droits d'auteur sont disponibles pour le téléchargement.

Montage/démontage de la batterie

Couper l'alimentation au commutateur principal, du cote arriere gauche de l'aspirateur robot.

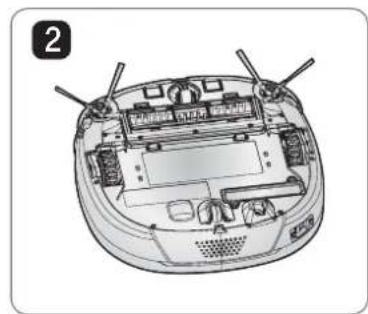

Placer un chiffon doux sur le sol, retirer le bac à poussière et returner l'aspirateur robot.

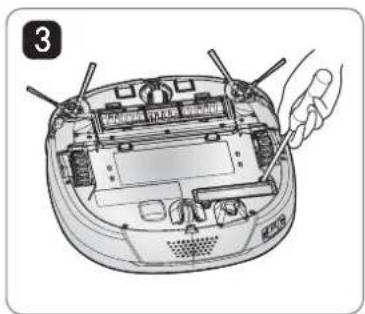

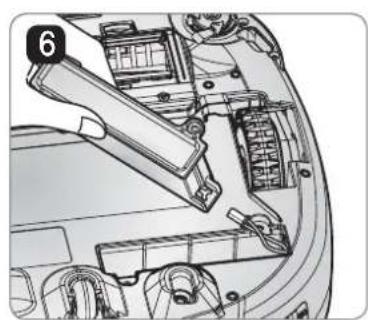

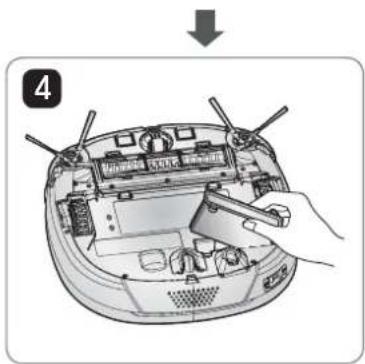

Utiliser un tournevis pour oter la vis et refirer la batterie de l'appareil.

Proceder dans l'ordre inverse pour remonter la batterie.

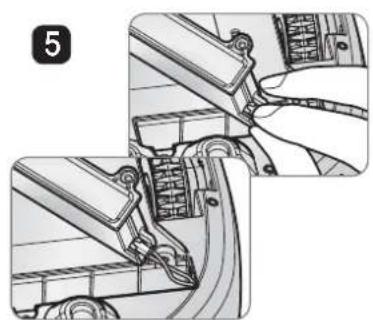

Appuyer sur le clip du connecteur pour séparer le cable de la batterie.

AVERTISSEMENT

Attention aux risques d'incendie, d'explosion, de choc electrique ou de panne.

• Ne pas les changer avec un autre type de chargeur que celui fourni à l'origine avec le chargeur.
• Ne pas endommager les batteries. Éviter qu'elles ne tombent, soient écrasées, trouées ou en court-circuit.
• En aucun cas, n'essayer de les démonter. Lorsqu'elles sont endommagées ou ne fonctionnent pas correctement, rendez-vous dans un service après-ventes muni des batteries.
• Ne pas les placer pres d'une source de chaleur et ne pas les jeter dans un feu ou de l'eau.
• Ne pas les placer dans un environnement humide ou mouillé lorsqu'elles sont chargées.
• Conserver hors de la portée des enfants, nourrissons ou animaux.
