MANUAL DE USUARIO VR64703LVMP LG

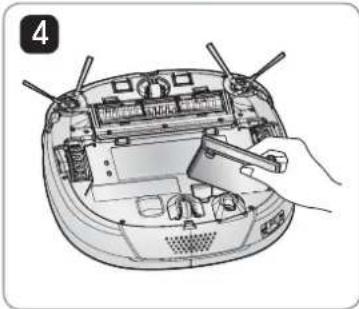

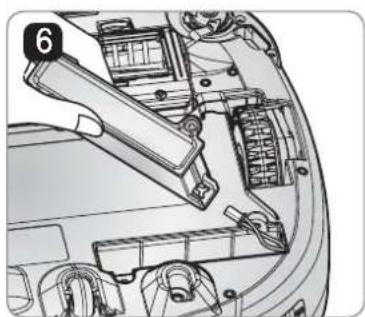

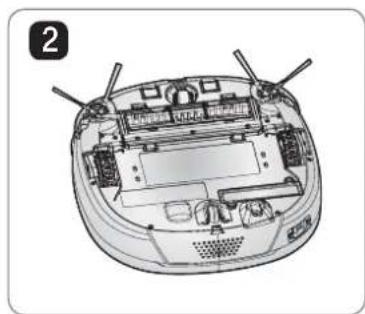

• Do not attempt to disassembly the battery pack In any case. When the battery pack is damaged or malfunctioning, bring it and the Robot cleaner and Home station to an authorised service center. • Do not place the battery pack near a heat source or do not dispose of in fire or water. • Please keep the battery pack away from any damp or wet environment when the pack is charged. • Please keep away from children, infants or pets.CARACTERÍSTICAS Experto en esquinas Gracias a su nuevo diseño, más adecuado, el rendimiento del robot es increíblemente eficaz. El aprendizaje de conducción El robot de limpieza puede memorizar el entorno de limpieza mediante su función de «Funcionamiento inteligente» para así realizar una limpieza más inteligente. El modo Turbo En el modo «Turbo», el robot de limpieza funciona con mayor potencia, y la limpieza es más intensa. El modo «Turbo» se activa automáticamente en alfombras, así el robot de limpieza puede funcionar de forma más eficaz. Bandeja para mopa La «Bandeja extraíble para la bayeta» permite que los usuarios cambien la bayeta fácilmente y sin tener que dar la vuelta al aparato. Mi espacio Si desea limpiar rápidamente una zona sucia, solo tiene que programar el robot de limpieza para que limpie esa zona en particular. Repita la limpieza El robot de limpieza continuará limpiando hasta que se agote la batería. Lugar de búsqueda Si mueve el robot de limpieza cuando este está limpiando una zona en particular, el aparato buscará automáticamente esa ubicación, volverá a dicha zona y continuará la limpieza. ZigzagÍNDICE Precauciones de seguridad Elementos incluidos en el producto Descripción de las piezas Funciones de los botones Pantalla de información de estado Antes de usar Vista general

PREPARACIÓN DEL DISPOSITIVO

Instalación de la base Encendido y apagado de la fuente de alimentación Inicio e interrupción de la limpieza Carga de la batería Modos de limpieza Modos de limpieza auxiliares Confi guración de la hora Limpieza programada Limpieza con bayeta (opcional) Función de búsqueda de ubicación Diagnóstico inteligente Limpieza del depósito de polvo Limpieza del fi ltro del depósito de polvo Limpieza del cepillo Limpieza del sensor/terminal de carga Limpieza de los cepillos laterales Limpieza de la bayeta ultramicrofi bras (opcional)

INFORMACIÓN ADICIONAL

Resolución de problemas Antes de solicitar asistencia técnica Aviso sobre el software de código abierto

La fi nalidad de las precauciones de seguridad descritas a continuación es asegurar el uso seguro y correcto del producto por parte del usuario para así prevenir posibles daños o lesiones. ADVERTENCIA Precauciones de seguridad básicas Después de leer este manual, consérvelo en un lugar accesible.Este es el símbolo de alerta de seguridad. Este símbolo le advierte de aquellos riesgos que pueden provocar daños a la propiedad, lesiones corporales graves o la muerte.Indica una situación peligrosa que, de no evitarse, puede provocar la muerte o una lesión grave.Indica una situación peligrosa que, de no evitarse, puede provocar una lesión leve o moderada. ADVERTENCIA PRECAUCIÓN

1. Este electrodoméstico no está destinado para ser utilizado

por personas (incluyendo niños) cuyas capacidades físicas, sensoriales o mentales sean reducidas, ni por aquellas que no tengan experiencia y conocimientos, a menos que hayan recibido supervisión o instrucción relacionadas con el uso del electrodoméstico por parte de una persona responsable por su seguridad.

2. Los niños deben ser supervisados para asegurarse de que

no jueguen con el electrodoméstico.

3. Si el cable de alimentación está dañado, debe ser sustituido

por un Agente de Servicios de LG Electronics para evitar riesgos.

4. Este electrodoméstico puede ser utilizado por niños de

8 años de edad y mayores, así como por personas cuyas capacidades físicas, sensoriales o mentales sean reducidas, siempre y cuando reciban supervisión o instrucción relacionadas con el uso seguro del electrodoméstico y comprendan los riesgos involucrados. Los niños no jugarán con el electrodoméstico. La limpieza y el mantenimiento del usuario no las realizarán niños sin la debida supervisión. Por motivos de seguridad, no extraiga la batería del robot de limpieza. Si necesita reemplazar la batería o el robot de limpieza, llévelo al distribuidor o al centro de servicio técnico autorizado de LG Electronics más cercano.De no seguir esta advertencia, podría provocar un incendio o un fallo en el producto.Nunca use el robot de limpieza con una batería o con una base que no esté diseñada para este producto.Al hacerlo, podría provocar un incendio o un fallo en el producto.3

PRECAUCIONES DE SEGURIDAD

Asegúrese de que el cable de alimentación de la base no queda atrapado bajo un objeto pesado o dañado por entrar en contacto con objetos afi lados. De no seguir esta advertencia, podría provocar una descarga eléctrica, un incendio o un fallo en el producto. Si el cable de alimentación está dañado, no lo enchufe. Lleve el producto a un centro de reparación autorizado de LG Electronics. No coloque la base o el robot de limpieza cerca de una fuente de calor. Al hacerlo, podría provocar la deformación del producto, un incendio o un fallo en el producto. No toque el enchufe de alimentación con las manos húmedas. Al hacerlo, podría provocar una descarga eléctrica. No doble el enchufe de alimentación. No use el enchufe de alimentación cuando este esté dañado o afl ojado. Al hacerlo, podría provocar un incendio o un fallo en el producto. No use el robot de limpieza cuando haya velas u objetos frágiles en el suelo. Al hacerlo, podría provocar un incendio o un fallo en el producto. Use siempre una toma de corriente independiente de al menos 5 #. Si se conectan varios dispositivos simultáneamente a una toma de corriente, estos pueden generar sufi ciente calor como para provocar una incendio. No permita en ningún momento que los niños o los animales de compañía jueguen con el robot de limpieza o se apoyen en el mismo. No use el robot de limpieza mientras un objeto cuelgue del mismo. Al hacerlo, podría provocar una lesión o dañar el producto. Cuando desenchufe el enchufe de alimentación, hágalo siempre agarrando el enchufe, y no el cable. Cuando desenchufe el enchufe de alimentación, no toque las clavijas. Al hacerlo, podría provocar una descarga eléctrica. ADVERTENCIA No pulverice o aspire materiales infl amables, surfactantes o agua potable cerca del robot de limpieza. Al hacerlo, podría provocar un incendio o un fallo en el producto.

• Materiales infl amables: gasolina, disolvente, etc.

• Surfactantes: detergente, artículos para el baño, etc. No introduzca ningún miembro del cuerpo, como, por ejemplo, la mano o el pie, bajo el cepillo o bajo las ruedas del robot de limpieza mientras este esté en uso. Al hacerlo, podría provocar una lesión o dañar el producto. No use el robot de limpieza en mobiliario estrecho y alto como, por ejemplo, armarios, frigorífi cos, escritorios o mesas. Al hacerlo, podría provocar lesiones o daños y fallos en el producto que no están cubiertos por la garantía. Apague la fuente de alimentación inmediatamente si el robot de limpieza produce cualquier sonido u olor anómalo, o si sale humo del mismo. De no hacerlo, podría provocar un incendio o un fallo en el producto. No use el robot de limpieza en una habitación donde haya un niño durmiendo. Al hacerlo, podría provocar una lesión o dañar el producto. No deje que los niños o los animales de compañía permanezcan cerca del robot de limpieza sin vigilancia. Al hacerlo, podría provocar una lesión o dañar el producto. Gasoline Detergent No active el aparato sobre aquellos suelos que tengan más de diez grados de inclinación. El aparato no funcionará correctamente.4

PRECAUCIONES DE SEGURIDAD

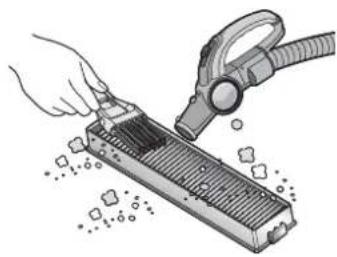

Vacíe frecuentemente el depósito de polvo y manténgalo limpio. El polvo recogido en el depósito de polvo puede provocar alergias y contener insectos dañinos. Use el robot de limpieza únicamente en espacios interiores. Si lo usa en espacios exteriores, puede provocar un fallo en el producto y daños irreparables en la unidad. Cierre la tapa del depósito de polvo de la unidad principal antes del inicio de la limpieza. Si la tapa no está cerrada, podría provocar lesiones o daños en el producto. NO use el robot de limpieza cerca de barandillas, escaleras o cualquier otro lugar peligroso. De lo contrario, el usuario o el producto podrían estar expuestos a cualquier daño. No deje caer el robot de limpieza ni lo someta a impactos fuertes. Al hacerlo, podría provocar lesiones o fallos en el producto que no están cubiertos por la garantía. No exponga el robot de limpieza a bajas temperaturas (por debajo de

) durante un largo periodo. Al hacerlo, podría provocar un fallo en el producto. Retire cualquier cable o cuerda de gran longitud que haya en el suelo. Los cables o las cuerdas pueden quedar enredados en las ruedas del robot de limpieza y provocar un fallo en el producto o la desconexión del cable. Nunca coloque el robot de limpieza sobre una mesa o sobre un escritorio cuando esté encendido. Podría provocar una lesión en el usuario o daños en el producto. PRECAUCIÓN En casos excepcionales, el cepillo del robot de limpieza puede dañar las alfombras. En este caso, detenga la operación de limpieza inmediatamente. Los fl ecos largos de las alfombras pueden resultar dañados. No permita que la unidad principal y el terminal de carga de la base entren en contacto con objetos metálicos. Al hacerlo, podría provocar un fallo en el producto. No introduzca agua, detergente, etc., en el robot de limpieza. Al hacerlo, podría provocar un fallo en el producto. No introduzca agua o detergente en el robot de limpieza. Si algún líquido penetra en el robot de limpieza, apague la fuente de alimentación y póngase en contacto con el centro de atención al cliente o el agente de ventas de LG Electronics. No permita que el robot de limpieza aspire líquidos, cuchillas, chinchetas, combustibles, etc. Estos elementos podrían provocar un fallo en el producto. No coloque objetos afi lados en la abertura del sensor supersónico del robot de limpieza. Al hacerlo, podría provocar un fallo en el producto. No use el robot de limpieza cuando el depósito de polvo está completamente lleno. Al hacerlo, podría provocar un fallo en el producto.5

PRECAUCIONES DE SEGURIDAD

PRECAUCIÓN Compruebe los siguientes consejos antes de usar el robot de limpieza:

• Vacíe el depósito de polvo una vez que esté lleno.

• Retire cualquier cable o cuerda de gran longitud que haya en el suelo.

• Seque cualquier superficie húmeda que haya en el suelo antes del inicio de la limpieza.

• Cierre la tapa del depósito de polvo antes del inicio de la limpieza.

• Retire cualquier objeto frágil o innecesario que haya en la habitación que desea limpiar. Por ejemplo, retire del suelo artículos de cerámica valiosos u otros objetos de valor.

• Compruebe si la batería tiene potencia suficiente y recárguela si es necesario.

• Cierre la puerta de cualquier habitación en la que no quiere que entre el robot de limpieza. Durante la limpieza, es posible que el robot de limpieza entre en otra habitación y continúe limpiando.

• No use este producto en una habitación donde haya un niño durmiendo. El niño puede resultar herido.

• Retire las toallas o cualquier otro tipo de tela fina del suelo, ya que pueden quedar atrapados en el cepillo.

• La limpieza puede presentar problemas en alfombras con borlas o con un grosor de mas de 20 OO. Por lo tanto, se recomienda que las prepare o las retire antes de usar el producto.

• Cierre todas las puertas de los balcones. Las ruedas pueden atascarse durante la limpieza. Si el suelo está mojado o hay alguna superfi cie húmeda, séquelos antes de usar el robot de limpieza. No use el robot de limpieza en superfi cies húmedas.De hacerlo, podría provocar un fallo en el producto.Cuando acople la bayeta, no bloquee el sensor de la cámara inferior.Si bloquea el sensor de la cámara inferior, es posible que el producto no funcione adecuadamente.Para ahorrar energía, apague el interruptor mientras no lo esté usando, y enciéndalo para la limpieza y la carga.Cuando el robot de limpieza está en funcionamiento, es posible que golpee las patas de las sillas, de los escritorios, de las mesas, o cualquier otro mueble estrecho.Para conseguir una limpieza mejor y más rápida, coloque las sillas sobre la mesa.Antes de comenzar la limpieza, asegúrese de que el umbral de la puerta sobresale 3 EO del suelo.Si el umbral es bajo, el robot de limpieza puede pasar por encima de él y atravesar la puerta principal. Consejos6

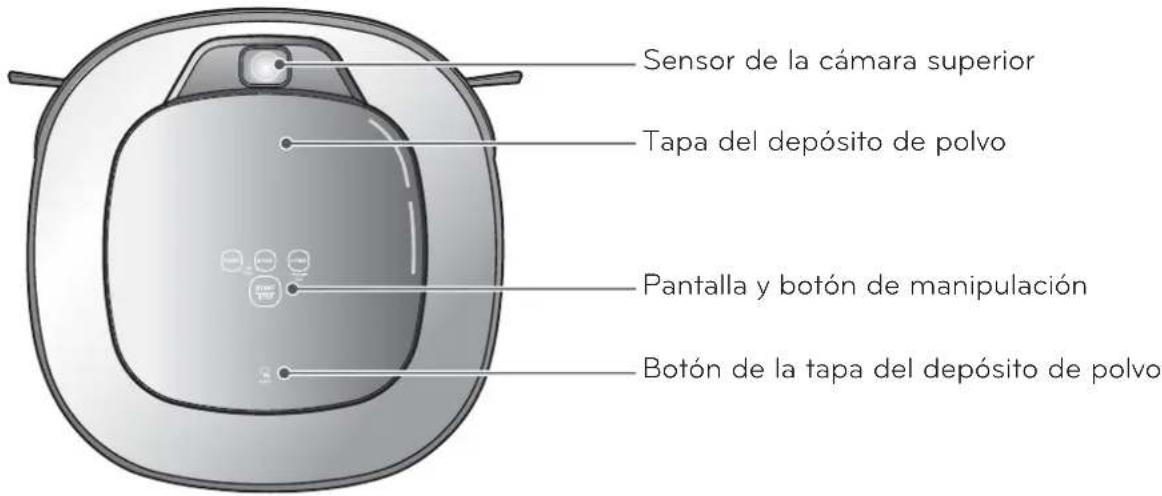

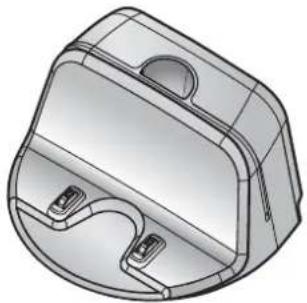

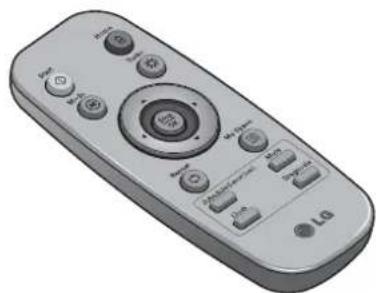

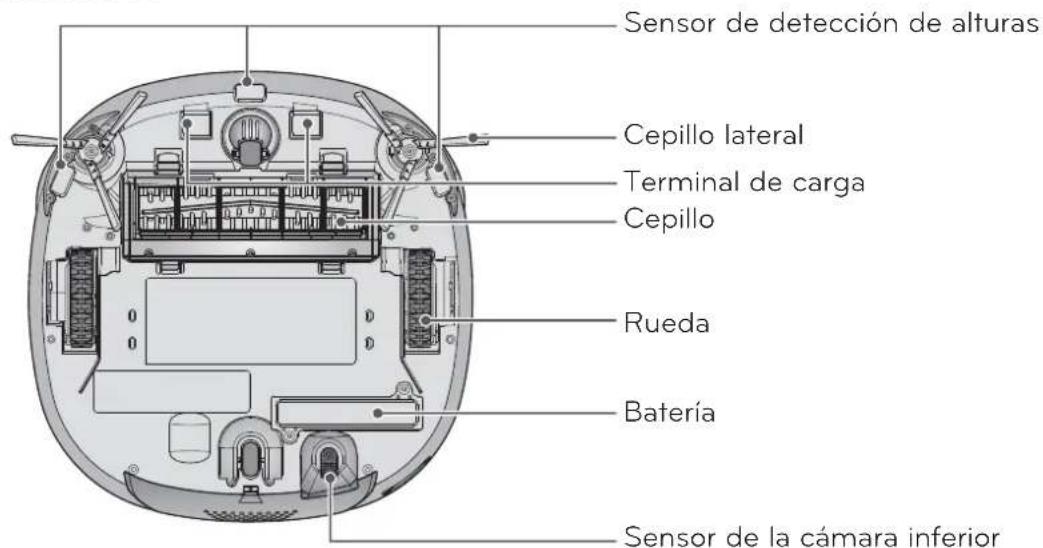

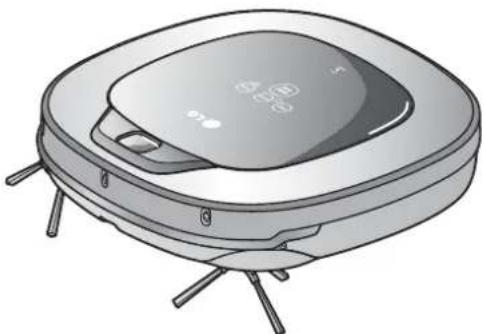

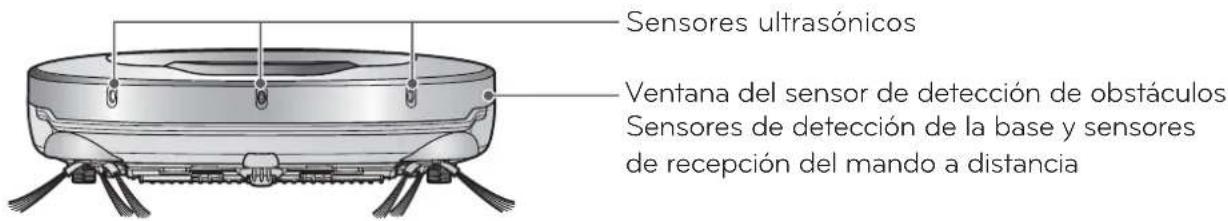

ELEMENTOS INCLUIDOS EN EL PRODUCTO

Las ilustraciones pueden ser diferentes de la apariencia real de los objetos. Filtro del deposito de polvo (de recambio) (opcional) Herramienta de limpieza Cepillo de limpieza (situado en la tapa del depósito de polvo) Bandeja para la bayeta (opcional) Para limpiar los sensores Para limpiar el filtro Bayeta ultramicrofibras (2 unidades) (opcional) Pilas secas para el mando a distancia (2 unidades de tamaño AAA) Base Robot de limpieza Mando a distancia Cepillo lateral (2 piezas) (opcional) Cepillo alfombra (opcional) DVD manual7 DESCRIPCIÓN DE LAS PIEZAS: Robot de limpieza Las ilustraciones pueden ser diferentes de la apariencia real de los objetos. Vista superior Sensor de la cámara superior Tapa del depósito de polvo Pantalla y botón de manipulación Botón de la tapa del depósito de polvo Sensores ultrasónicos Ventana del sensor de detección de obstáculos Sensores de detección de la base y sensores de recepción del mando a distancia Interruptor de alimentación Puerto de ventilación Sensor de detección de alturas Cepillo lateral Terminal de carga Cepillo Rueda Batería Sensor de la cámara inferior Vista frontal Vista trasera Vista inferior8 DESCRIPCIÓN DE LAS PIEZAS: Base / Depósito de polvo Las ilustraciones pueden ser diferentes de la apariencia real de los objetos. Base Depósito de polvo Soporte para el mando a distancia Terminal de carga Interruptor de alimentación Filtro de esponja Asa del depósito de polvo Cepillo de limpieza Tapa del depósito de polvo Tapa del puerto de succión Filtro HEPA Tapa del fi ltro Botón de apertura de la tapa del depósito de polvo Lengüetas de fi jación del cable de alimentación9 FUNCIONES DE LOS BOTONES: Robot de limpieza

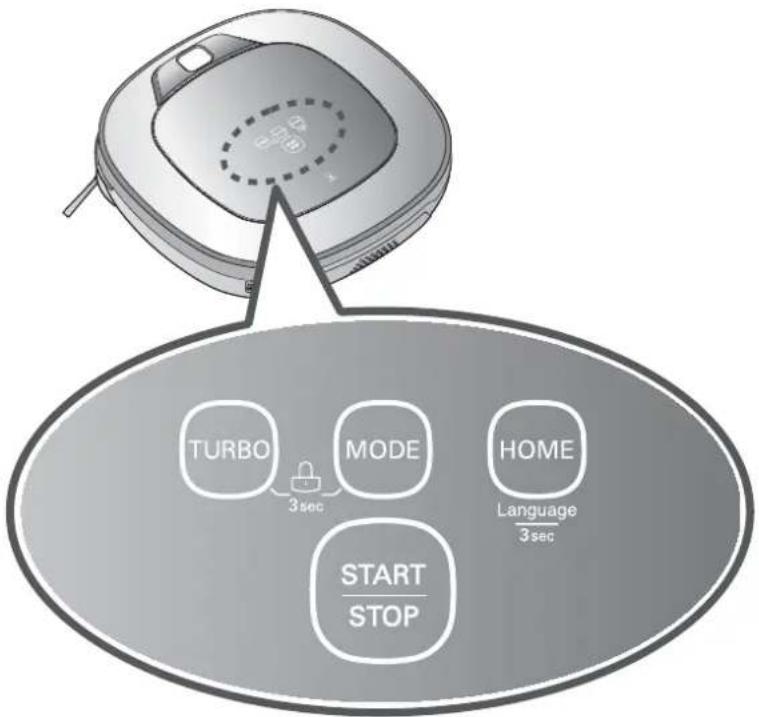

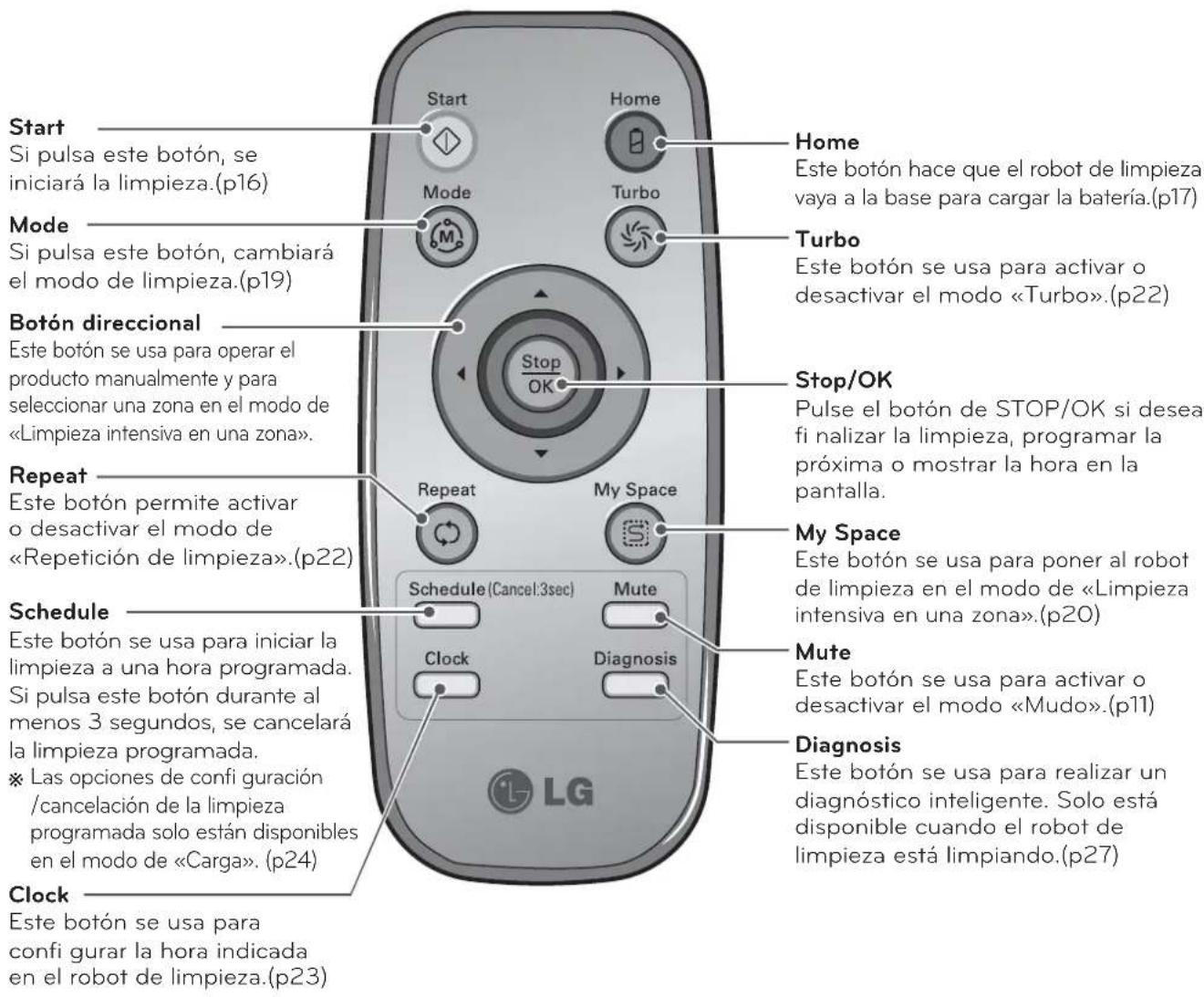

• Si pulsa este botón, se activará el modo «Turbo» y se emitirá un mensaje de voz de confirmación.

• Si pulsa este botón en el modo «Turbo», se cancelará dicho modo.

• Este botón hace que el robot de limpieza vaya a la base para cargar la batería.

• Si la limpieza ha finalizado o si la batería no es suficiente, El robot de limpieza irá a la base automáticamente para cargar la batería.

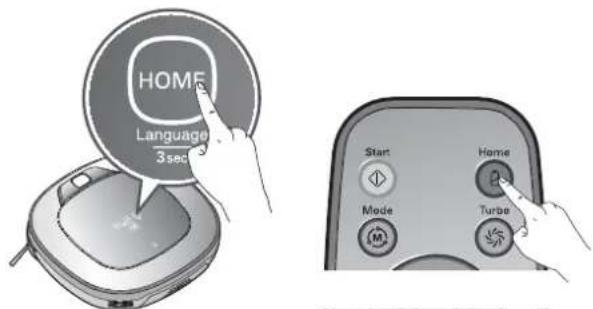

• Al pulsar el botón "HOME" durante 3 segundos cambiará el idioma de los mensajes de voz.

• No es posible utilizar esta función desde el botón del mando a distancia.

• Si pulsa los botones «TURBO» y «MODE» durante al menos 3 segundos, se activará o se desactivará la función de bloqueo de botones.

• Si pulsa cualquier botón cuando el bloqueo de botones está activado, el icono del bloqueo de botones parpadeará, y el aparato emitirá el mensaje: «El panel está bloqueado».

• Este botón se usa para encender el aparato y para iniciar o interrumpir la limpieza.

• Si pulsa este botón cuando el aparato está encendido, se iniciará la limpieza.

• Si pulsa este botón durante limpieza automática, la limpieza se parará.

• Si pulsa este botón durante aproximadamente 2 segundos cuando el aparato está encendido, se apagará el aparato.

• Si pulsa este botón cuando la función de «Diagnóstico inteligente» está activada, se finalizará el diagnóstico. TURBO

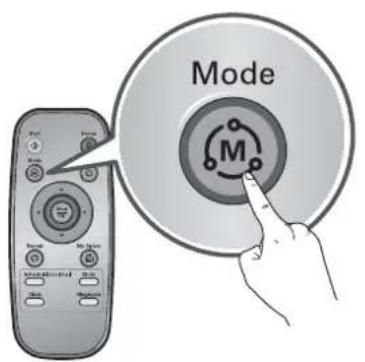

• Este botón se usa para cambiar la configuración del modo de limpieza.

• Si el aparato está acoplado a la base, los modos «Spot (Limpieza focalizada)» no están disponibles.

• El modo de «My Space(Limpieza Mi espacio)» solo se puede seleccionar a través del mando a distancia (cuando el aparato no está cargando). MODE HOME Cambio de Idioma BLOQUEO DE BOTONES activado/ desactivado START/STOP10 FUNCIONES DE LOS BOTONES: Mando a distancia

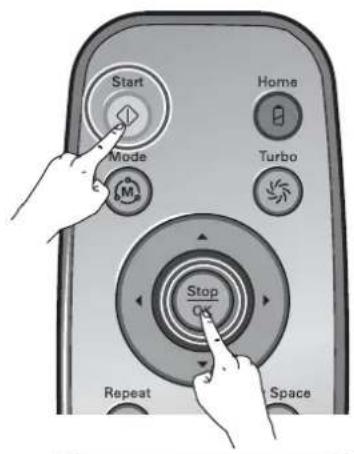

• El mando a distancia NO tiene una función de encendido.

• Si el aparato está apagado, el mando a distancia no funciona.

• Para encender/apagar el aparato, use el botón «START/STOP» situado en la parte superior del robot de limpieza.

• Use los botones «Mode», «My Space» o «Clock» después de detener el robot de limpieza. Start Si pulsa este botón, se iniciará la limpieza.(p16) Home Este botón hace que el robot de limpieza vaya a la base para cargar la batería.(p17) Turbo Este botón se usa para activar o desactivar el modo «Turbo».(p22) Stop/OK Pulse el botón de STOP/OK si desea fi nalizar la limpieza, programar la próxima o mostrar la hora en la pantalla. My Space Este botón se usa para poner al robot de limpieza en el modo de «Limpieza intensiva en una zona» .(p20) Mute Este botón se usa para activar o desactivar el modo «Mudo».(p11) Diagnosis Este botón se usa para realizar un diagnóstico inteligente. Solo está disponible cuando el robot de limpieza está limpiando.(p27) Mode Si pulsa este botón, cambiará el modo de limpieza.(p19) Botón direccional Este botón se usa para operar el producto manualmente y para seleccionar una zona en el modo de «Limpieza intensiva en una zona». Repeat Este botón permite activar o desactivar el modo de «Repetición de limpieza».(p22) Clock Este botón se usa para confi gurar la hora indicada en el robot de limpieza.(p23) Schedule Este botón se usa para iniciar la limpieza a una hora programada. Si pulsa este botón durante al menos 3 segundos, se cancelará la limpieza programada.

Las opciones de confi guración /cancelación de la limpieza programada solo están disponibles en el modo de «Carga». (p24) Consejos11

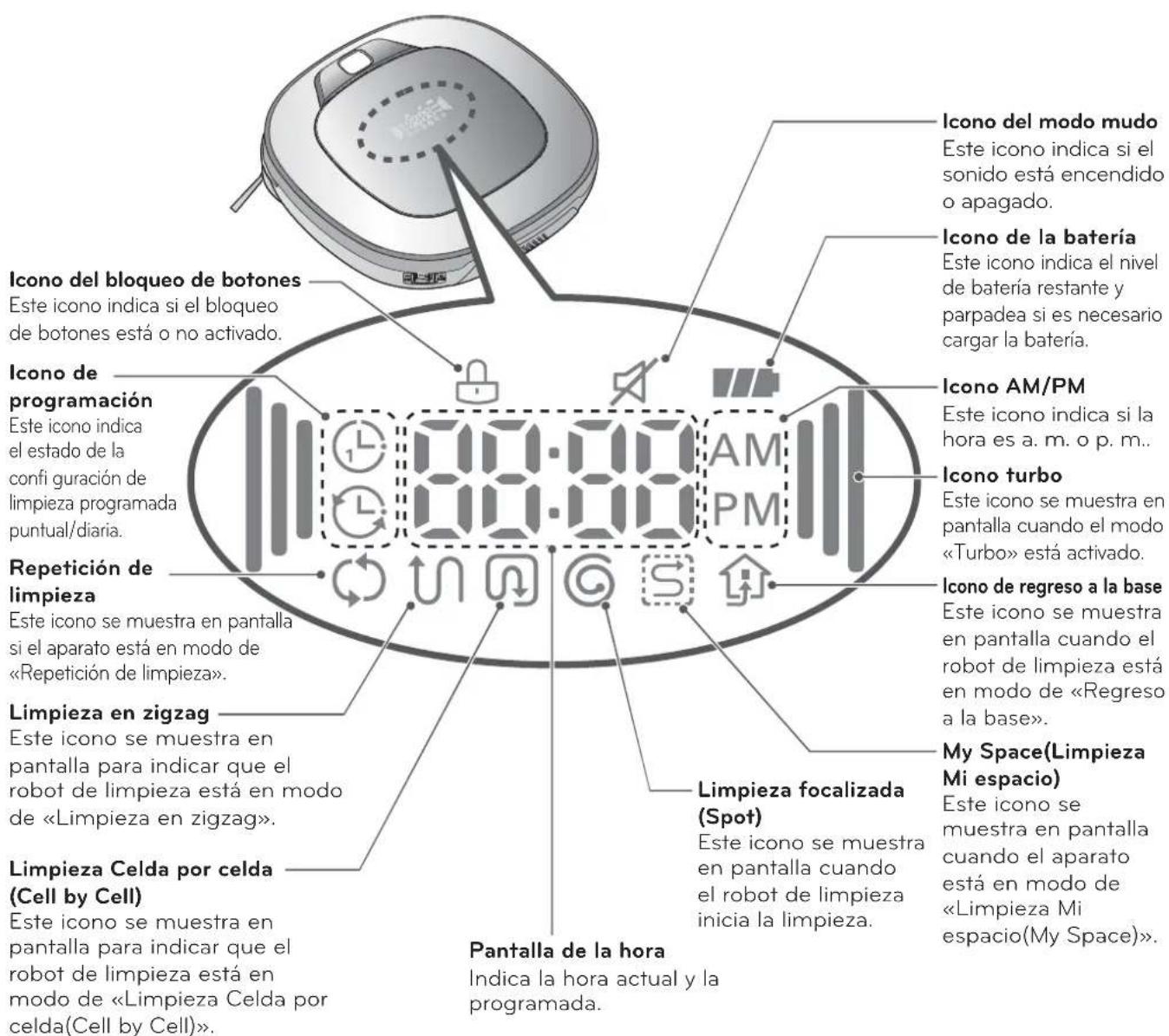

PANTALLA DE INFORMACIÓN DE ESTADO

• Una vez seleccionado, el modo de limpieza (en zigzag o Celda por celda) continuará activado incluso si el aparato está apagado.

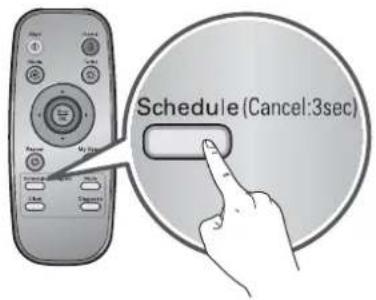

• Para cancelar la reserva, pulse el botón «Schedule» durante tres segundos mientras el aparato está cargando. Icono del bloqueo de botones Este icono indica si el bloqueo de botones está o no activado. Icono del modo mudo Este icono indica si el sonido está encendido o apagado. Icono de la batería Este icono indica el nivel de batería restante y parpadea si es necesario cargar la batería. Icono AM/PM Este icono indica si la hora es a. m. o p. m.. Icono turbo Este icono se muestra en pantalla cuando el modo «Turbo» está activado. Icono de regreso a la base Este icono se muestra en pantalla cuando el robot de limpieza está en modo de «Regreso a la base». My Space(Limpieza Mi espacio) Este icono se muestra en pantalla cuando el aparato está en modo de «Limpieza Mi espacio(My Space)». Limpieza focalizada (Spot) Este icono se muestra en pantalla cuando el robot de limpieza inicia la limpieza. Pantalla de la hora Indica la hora actual y la programada. Repetición de limpieza Este icono se muestra en pantalla si el aparato está en modo de «Repetición de limpieza». Limpieza en zigzag Este icono se muestra en pantalla para indicar que el robot de limpieza está en modo de «Limpieza en zigzag». Limpieza Celda por celda (Cell by Cell) Este icono se muestra en pantalla para indicar que el robot de limpieza está en modo de «Limpieza Celda por celda(Cell by Cell)». Icono de programación Este icono indica el estado de la confi guración de limpieza programada puntual/diaria. Consejos12

• No use este aparato en una habitación donde haya un niño sin vigilancia. El niño puede resultar herido.

• Retire cualquier objeto frágil o innecesario que haya en la habitación que desea limpiar. En especial, retire del suelo artículos de cerámica valiosos u otros objetos de valor.

• Cierre la tapa del depósito de polvo antes del inicio de la limpieza.

• Seque cualquier superficie húmeda que haya en el suelo.

• Retire cualquier cable, cuerda, toalla, felpudo, etc., del suelo de modo que no quede atrapado por el cepillo.

• Compruebe si la batería tiene potencia suficiente y recárguela si es necesario.

• Vacíe el depósito de polvo una vez que esté lleno.

• Cierre la puerta de cualquier habitación en la que no quiere que entre el robot de limpieza. Durante la limpieza, es posible que el robot de limpieza entre en otra habitación y continúe limpiando.

• Cuando la bayeta está acoplada, el robot de limpieza no puede pasar umbrales de altura igual o superior a 5 OO. Si no desea usar la bayeta durante la limpieza, sepárela del aparato antes de usar el robot de limpieza.

• La limpieza puede presentar problemas en alfombras con borlas o con un grosor de mas de 20 OO. Por lo tanto, se recomienda que las prepare o las retire antes de usar el producto.

• Cierre todas las puertas de los balcones. Las ruedas pueden atascarse durante la limpieza.

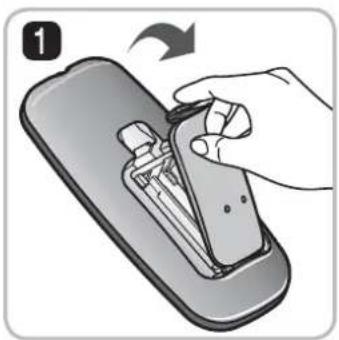

1. Abra la tapa del compartimento de las pilas levantando la pestaña de la parte posterior del mando a

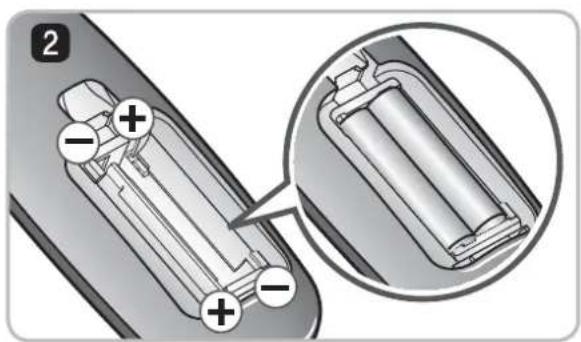

2. Introduzca dos pilas AAA y compruebe que los polos positivo (+) y negativo (-) están en la posición

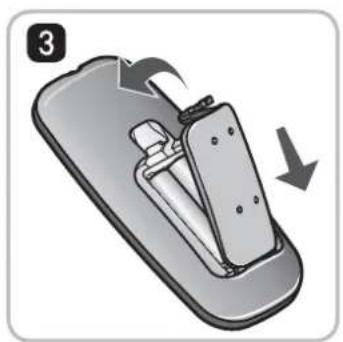

3. Cierre la tapa del compartimento de las pilas completamente para que estas no se caigan.

• Nunca pulse más de un botón al mismo tiempo.

• No lo deje caer ni lo someta a impactos fuertes.

• No lo guarde en un lugar cercano a fuentes de calor, fuego o aire caliente.

• Ciertas lámparas fluorescentes, como, por ejemplo, tres bandas de radiación de la lámpara, pueden interferir en la activación del mando a distancia. Por tanto, procure usarlo lo más alejado posible de dichas lámparas.

• Si el mando a distancia se activa lejos del robot de limpieza, es posible que no funcione de la forma adecuada. Si es posible, use el mando a una distancia máxima de 3 O del robot de limpieza. Compruebe los siguientes consejos antes de usar el robot de limpieza: Instalación de las pilas del mando a distancia Medidas de precaución durante el uso del mando a distancia

Instale la base. (p14) Introduzca el enchufe del cable de alimentación en una toma de corriente y coloque la base apoyada en la pared. Si la base no recibe electricidad, el robot de limpieza no se cargará.

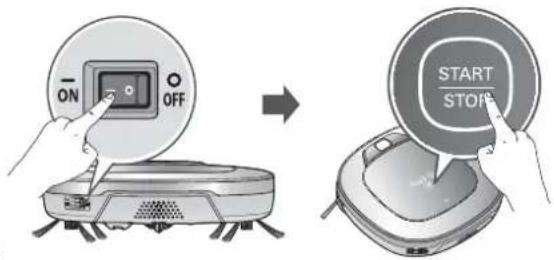

Encienda la fuente de alimentación del robot de limpieza. (p15) Coloque en la posición «ON» el interruptor de alimentación de la parte posterior izquierda del robot de limpieza y pulse el botón «START/STOP» de la parte superior. Si la fuente de alimentación no está encendida, consulte la página 15.

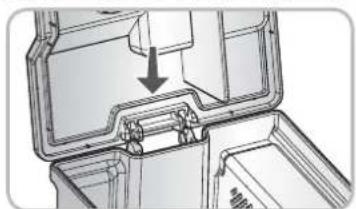

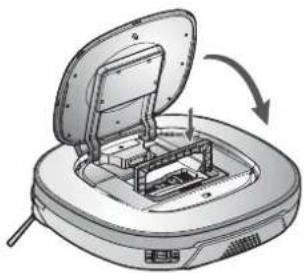

Compruebe el depósito de polvo. Compruebe que el depósito de polvo está limpio antes de iniciar la limpieza y cierre la tapa del depósito de polvo en la unidad principal.

Inicie la limpieza (p16) Pulse de nuevo el botón «START/STOP» cuando el robot de limpieza está encendido. Al iniciar la limpieza, oirá el sonido de indicación de inicio de la limpieza.

Carga automática. (p17~18) Use los modos de limpieza y las funciones auxiliares. (p19~25) El robot de limpieza autoevaluará el estado de la batería y volverá automáticamente a la base para cargar la batería antes de que esta se vacíe por completo. La batería tarda aproximadamente tres horas en cargarse.Use los botones del robot de limpieza y del mando a distancia para usar cada modo de limpieza y cada complemento.Hay varios modos de limpieza, entre ellos: Zigzag; Celda por celda; Limpieza focalizada; Mi sitio; Repetir; los complementos incluyen limpieza manual, programada y con bayeta ultramicrofi bras. < Advertencia > Si pone en funcionamiento el robot de limpieza con la tapa del depósito de polvo abierta, podría provocar una lesión o daños graves en el producto.14

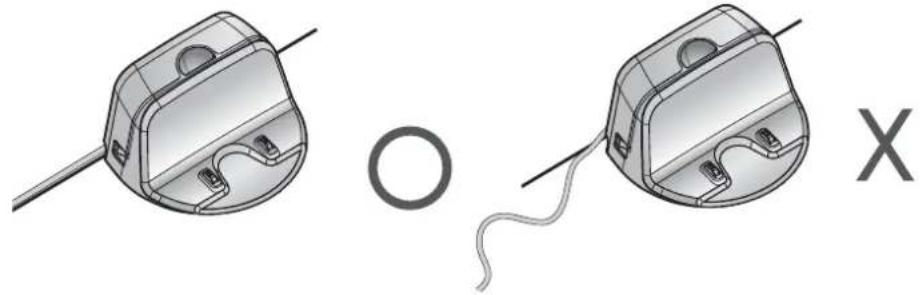

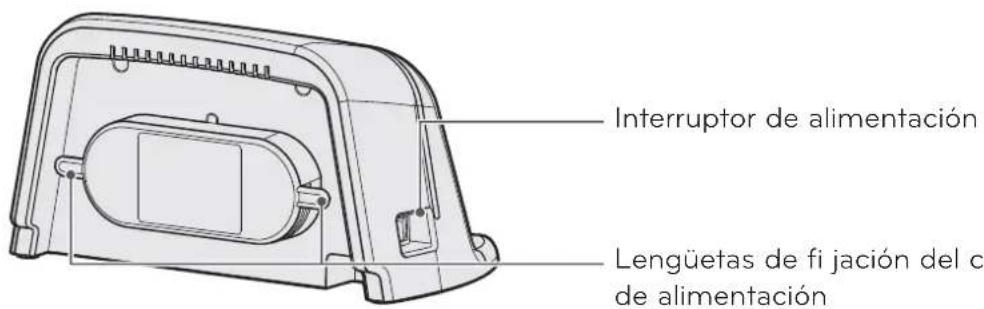

INSTALACIÓN DE LA BASE

1. Coloque la base sobre suelo liso y apoyada a la pared para así evitar deslizamientos durante el acoplamiento.

Retire cualquier objeto que se encuentre a menos de 1,5 O de los laterales y a menos de 2 O del frontal.2. Enchufe el cable de alimentación a una toma de corriente. Enrolle el cable de alimentación alrededor de las lengüetas de fi jación de la parte posterior de la base o colóquelo pegado a la pared de modo que el recorrido del robot de limpieza no quede obstruido.3. Fije la base colocándola pegada a la pared para que no se mueva. Encienda el interruptor de alimentacion.4. Cuando el mando a distancia no esté en uso, colóquelo en el soporte adecuado de la base.1.5 1.5 2 Lengüetas de fi jación del cable de alimentación• Debe mantener la base enchufada en todo momento. Si la base no está enchufada, el robot de limpieza no volverá a ella para cargarse automáticamente.

INSTALACIÓN DE LA BASE

< Advertencia > No ponga en funcionamiento el robot de limpieza si este no funciona adecuadamente, si está dañado o se ha caído, o si el enchufe o el cable están dañados. Para evitar peligros, solamente LG Electronics, Inc. o un técnico de servicio cualificado deben reemplazar el cable. Consejos15 ENCENDIDO Y APAGADO DE LA FUENTE DE ALIMENTACIÓN Asegúrese de que el interruptor de alimentación principal de la parte posterior izquierda del aparato está en la posición «ON». Si está en la posición «OFF», póngalo en la posición «ON».

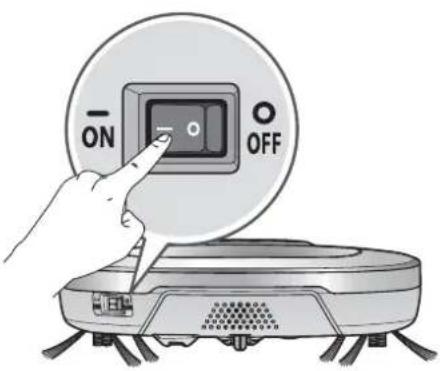

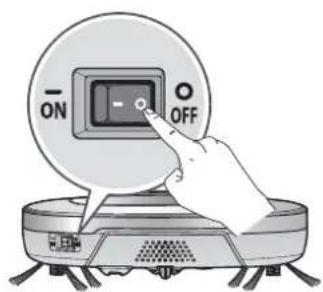

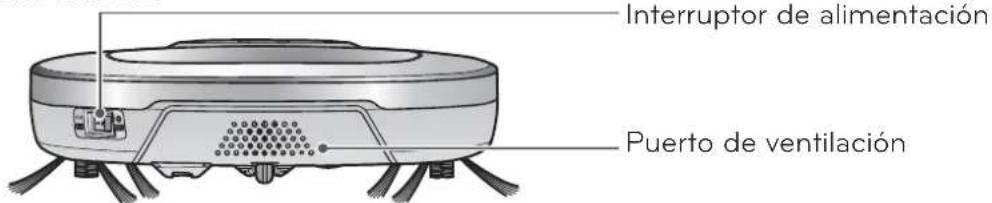

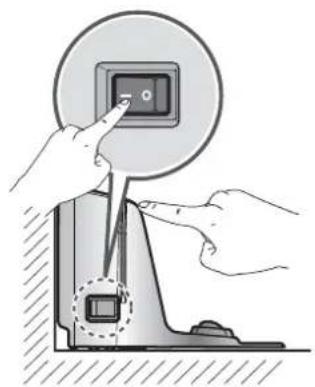

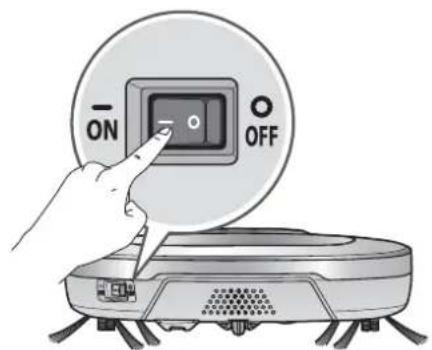

Cuando encienda el interruptor de alimentación, no pulse el botón situado en la parte superior del robot de limpieza. La acción del botón puede verse retrasada.

Con el fi n de proteger la batería, ponga el interruptor de alimentación en la posición «OFF» si no va a usar el robot de limpieza durante un largo periodo. Con el robot de limpieza apagado, pulse «START/STOP» durante al menos 1 segundo, hasta que se oiga un «tin». En unos 10 segundos, el aparato se encenderá, y sonará una melodía.

El robot de limpieza se apagará si no se ha movido en 10 minutos y la batería no está cargada. Pulse el botón «START/STOP» durante 2 segundos cuando el robot de limpieza está encendido. Sonará una melodía cuando se apague.

• Si no puede encender el aparato, haga lo siguiente: - Ponga el interruptor de alimentación en la posición «ON» y espere durante más de 3 segundos. - Pulse el botón «START/STOP» cuando el interruptor de alimentación está encendido. - Si el aparato no se enciende o si no aparece nada en la pantalla y solo se emite un «tin», coloque el robot de limpieza en la base. Encendido de la fuente de alimentación principal Encendido desde el modo en espera. Apagado de la fuente de alimentación Consejos16 INICIO E INTERRUPCIÓN DE LA LIMPIEZA Cuando el robot de limpieza está encendido, pulse el botón «START/ STOP» para iniciar la limpieza. Sonará una melodía y se iniciará la limpieza. Pulse el botón «START/STOP» durante el ciclo de limpieza para interrumpir la limpieza.

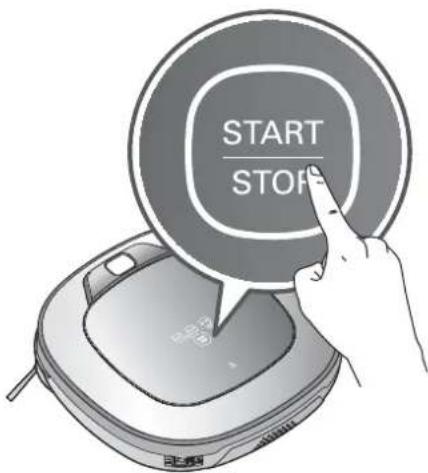

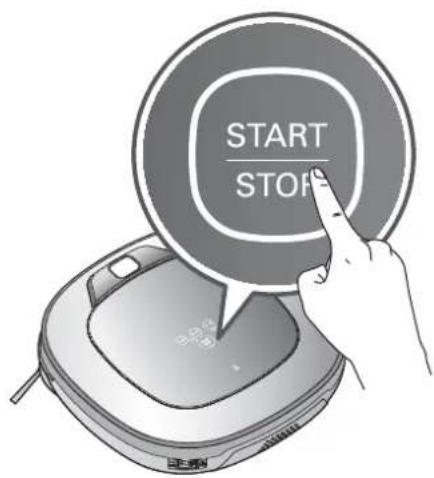

Si pulsa el botón «START/STOP» cuando la fuente de alimentación del robot de limpieza está apagada, el aparato se encenderá. Pulse de nuevo el botón «START/STOP» para iniciar la limpieza. Cuando el robot de limpieza está encendido, pulse el botón «Start» en el mando a distancia. Sonará una melodía y se iniciará la limpieza. Pulse el botón «Stop/OK» durante el ciclo de limpieza para interrumpir la limpieza.

Cuando el robot de limpieza está apagado, este no se puede encender desde el modo en espera mediante el mando a distancia. Cuando el aparato está apagado, pulse el botón «START/STOP» en la parte superior del robot de limpieza para encenderlo y así poder usar el mando a distancia.

Durante la limpieza, se pueden producir colisiones si el sensor no detecta objetos a causa de sus características físicas (patas fi nas de mesas y sillas, esquinas de los muebles, etc.). Cuando esto sucede, el sensor de detección de impactos del interior del aparato evitará los obstáculos mediante un movimiento de retroceso.

Si el robot de limpieza está confi gurado para iniciar la limpieza en una ubicación distinta de la base, coloque el aparato en un suelo liso para prevenir el mal funcionamiento del sensor de detección de obstáculos. Además, deberá iniciar la limpieza desde una ubicación en la que no haya ningún obstáculo, como, por ejemplo, cortinas o paredes, en un radio de 30 EO alrededor del robot de limpieza. Para obtener mejores resultados:

• Examine rápidamente la zona a limpiar y retire cualquier objeto, ya sea grande o pequeño, que pueda dificultar el paso del robot de limpieza.

• Si la limpieza se inicia cuando el robot de limpieza está en la base, el aparato puede volver rápidamente a ella, ya que habrá leído con precisión la posición actual de la base.

• Cuando la bandeja para la bayeta está instalada, para prevenir una segunda contaminación por la bayeta contaminada, el aparato no puede atravesar umbrales de altura igual o superior a 5 OO. Mediante los botones del robot de limpieza Mediante el mando a distancia Consejos17

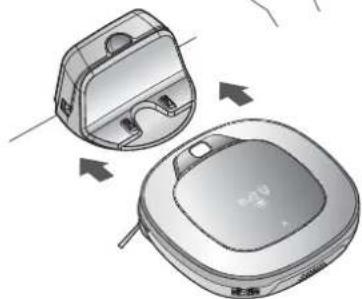

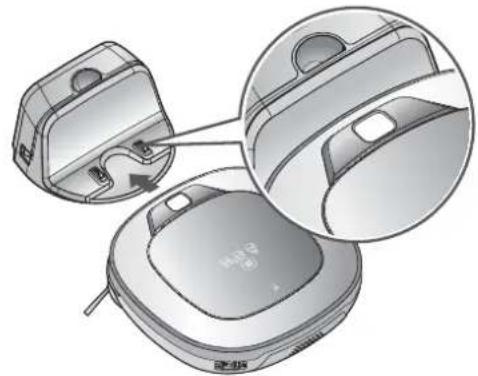

El robot de limpieza vuelve a la base al fi nalizar el ciclo de limpieza o cuando le queda poca batería.

El robot de limpieza se apagará si no se ha movido en 10 minutos y la batería no está cargada.

NO ponga el interruptor de alimentación principal en la posición «OFF», ya que no se cargará la batería. Si el aparato intenta cargar la batería con el interruptor de alimentación principal en la posición «OFF», se muestra el mensaje de error: "El interruptor principal en la parte posterior del HomBot está apagado. Por favor, encienda el interruptor."

Si el aparato vuelve a la base porque necesita cargar la batería, la limpieza se reanudará, después de la carga, desde el lugar más cercano a la zona que aún no se había limpiado. (Página 18)

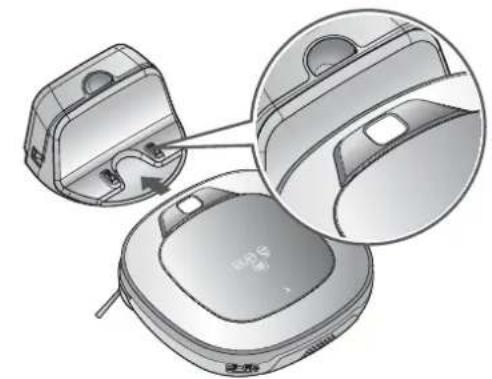

Si el robot de limpieza no consigue acoplarse a la base al primer intento, lo intentará de nuevo hasta que consiga acoplarse correctamente.

Cuando el robot de limpieza haya fi nalizado la limpieza de todas las zonas que puede limpiar, volverá a la base incluso si no tiene un nivel bajo de batería. Si usa el robot de limpieza por primera vez o si carga la batería durante la limpieza, puede cargar la batería manualmente. Método 1. Acople el robot de limpieza a la base, para ello, alinéelo con el lado frontal de la base. Sonará una melodía y un mensaje de audio que confi rmará el inicio de la carga.

Si se repite el mensaje de voz "El interruptor principal en la parte posterior del HomBot está apagado. Por favor, encienda el interruptor.", asegúrese de que el interruptor de alimentación principal está en la posición «ON». Método 2. Si pulsa el botón «Home» del mando a distancia o del robot de limpieza, se emitirá automáticamente un sonido de búsqueda y el robot de limpieza volverá a la base para iniciar la carga. ※ Si el robot de limpieza no inicia la limpieza desde la base o si se carga manualmente mediante el botón de carga, es posible que necesite algo más de tiempo para localizar la base.

Si el robot de limpieza se encuentra a menos de 10 EO del frontal del terminal de carga cuando la fuente de alimentación está encendida, el aparato volverá automáticamente a la base y se iniciará la carga. Carga automática Carga manual Tome las precauciones siguientes cuando use la base:

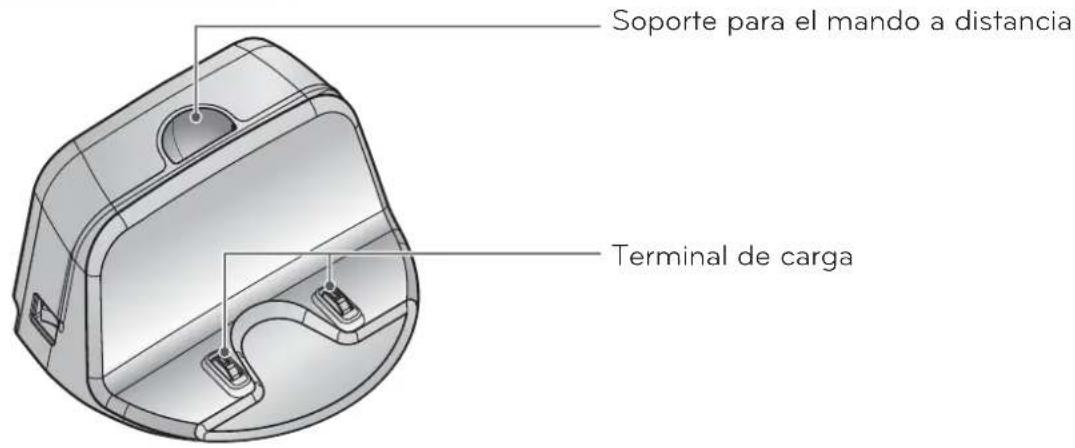

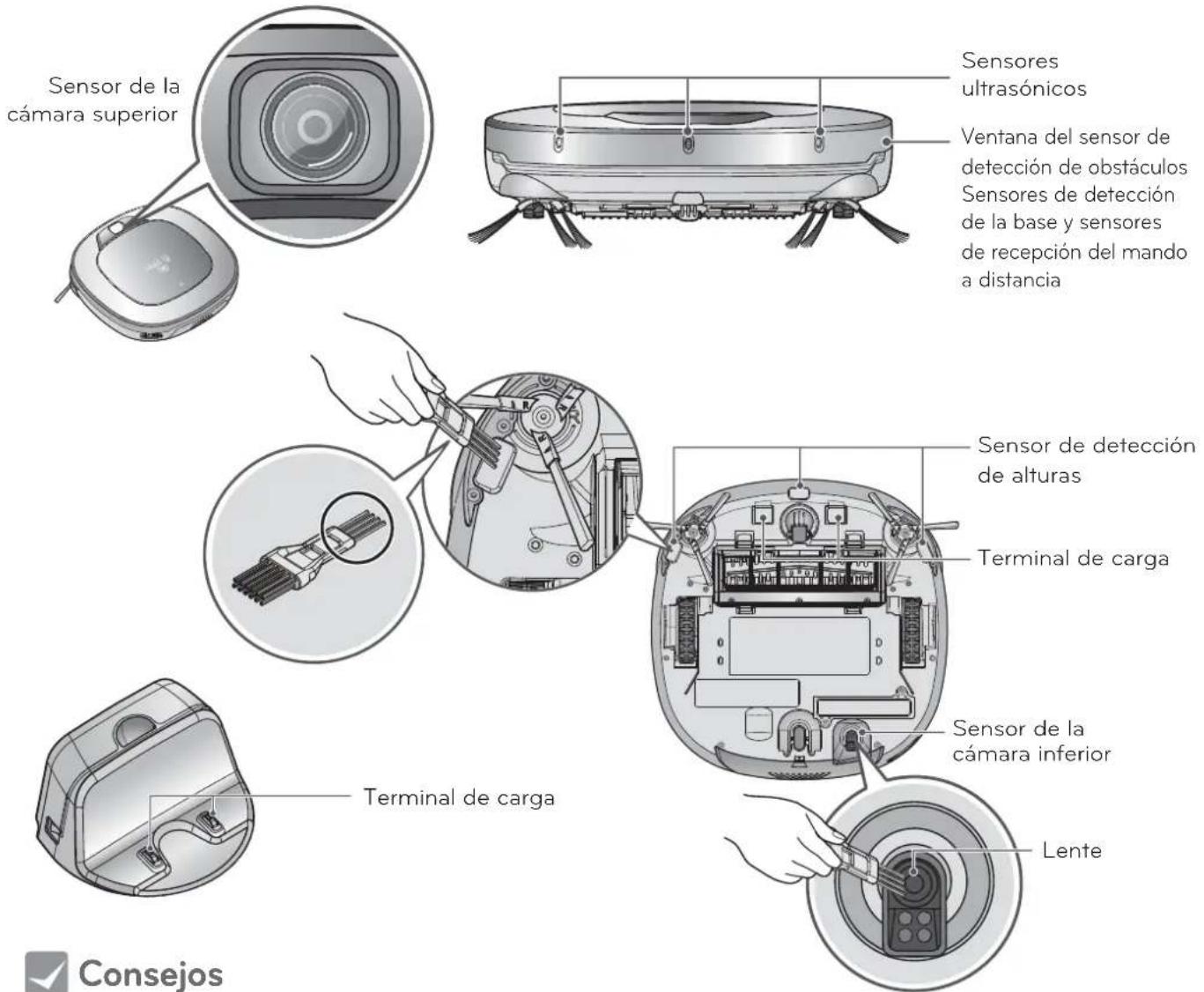

Si hay sustancias extrañas en el terminal de carga, es posible que la carga no se realice adecuadamente. Limpie el terminal periódicamente con un paño seco después de desconectar el enchufe de alimentación.(p32)

• Para evitar una descarga eléctrica, no toque el terminal de carga con objetos metálicos.

• Para evitar un incendio o una descarga eléctrica, nunca desensamble o modifique la base.

• No coloque la base o el enchufe de alimentación cerca de un aparato de calefacción. Consejos18

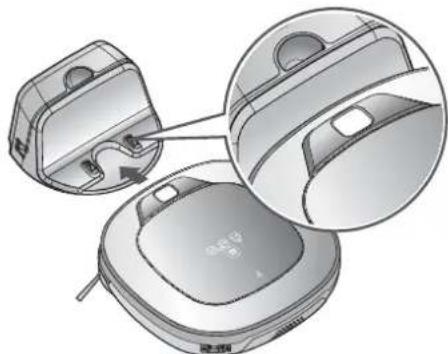

Comprobación: Si la batería no está cargando incluso cuando el robot de limpieza está acoplado a la base, compruebe lo siguiente: - Ponga el interruptor de alimentación de la parte inferior del robot de limpieza en la posición «OFF» y, después, vuelva a ponerlo en la posición «ON». - Compruebe la luz de encendido de la base. Si la luz está en posición OFF, vuelva a ponerlo en la posición ON al lado izquierdo del terminal de la base. - Limpie el terminal de la base con un paño seco.(p32) El nivel de la batería se indica en la pantalla de estado, como se muestra a continuación.

• Si el aparato está cargando la batería, la luz del nivel de la batería parpadea.

• Si la carga de la batería se ha completado, solo se muestran los iconos de la batería y del modo de limpieza, para ahorrar energía.

• Cuando es necesario cargar la batería, solo el primer nivel de la luz del nivel de la batería está encendido y parpadeando. Luz de indicación de estado cuando el robot está cargando (modo de limpieza en zigzag)

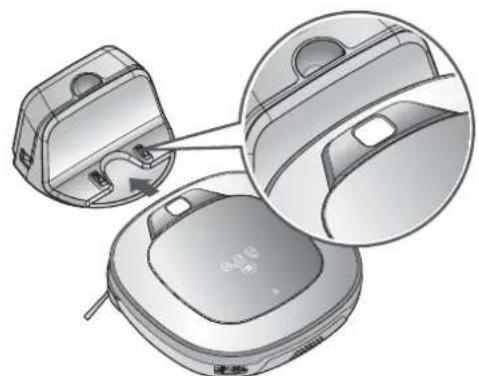

Si el robot de limpieza vuelve a la base con un nivel bajo de batería, la luz del modo de limpieza comienza a parpadear. - Cuando se ha completado la carga y si la luz del modo de limpieza parpadea, el robot de limpieza buscará y limpiará aquellas zonas por las que no pasó. - Si pulsa el botón «Start» en el mando a distancia o el botón «START/ STOP» en la unidad principal mientras la luz del modo de limpieza parpadea, el robot de limpieza buscará y limpiará aquellas zonas por las que no pasó. - Si pulsa el botón «Start» en el mando a distancia o el botón «START/ STOP» en el aparato después de cambiar el modo, el robot de limpieza reiniciará la limpieza desde el principio. Indicador de la cantidad de batería restante Si la batería no está cargando Parpadeando Parpadeando En caso de que no exista una zona a limpiar En caso de que exista una zona a limpiar (parpadea) Luz de encendido Terminal de carga Carga necesaria Nivel medio Nivel bajo Nivel alto19

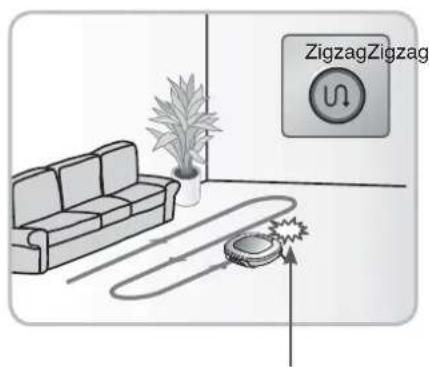

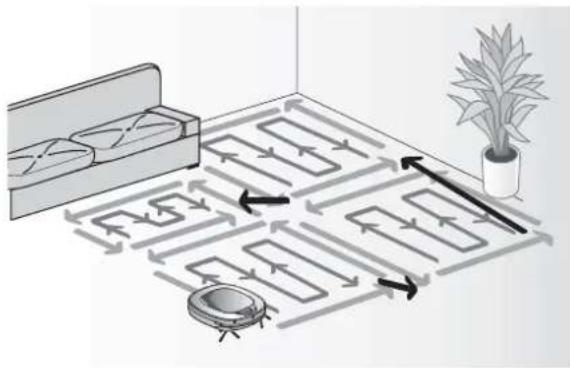

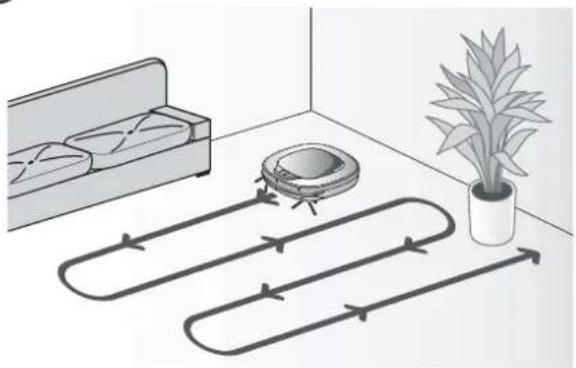

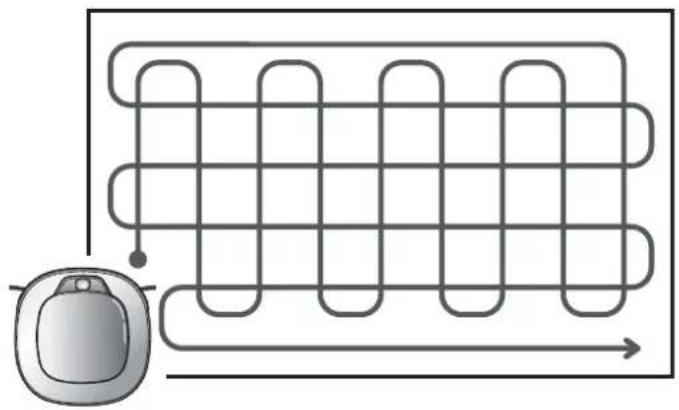

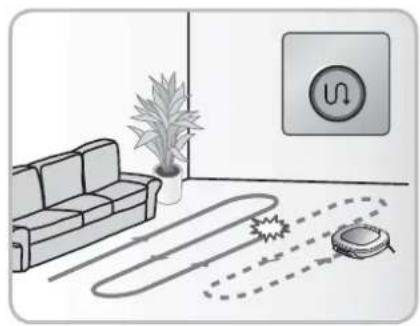

En el modo de «Limpieza en zigzag», el robot de limpieza repite un patrón en zigzag para limpiar todos y cada uno de los rincones del hogar. Si necesita terminar la limpieza rápidamente, elija el modo de «Limpieza en zigzag». Pulse el botón «Mode» en el mando a distancia o en la unidad principal para seleccionar el modo de «Limpieza en zigzag» y, a continuación, pulse el botón «Start».

La confi guración de fábrica predeterminada es el modo de «Limpieza en zigzag». En el modo de «Celda por Celda(Cell by Cell)», el robot de limpieza limpia el hogar mediante la división del espacio en zonas rectangulares. Si necesita una limpieza exhaustiva, seleccione este modo. Pulse el botón «Mode» en el mando a distancia para seleccionar el modo de «Celda por Celda(Cell by Cell)» y, a continuación, pulse el botón «Start». 1.ª etapa: Se limpia el contorno de la zona de limpieza, cuyas dimensiones máximas son 3 O × 3 O. (El tamaño del contorno varía según la forma del interior del hogar). 2.ª etapa: Se limpia el interior del contorno siguiendo un recorrido en zigzag. Cuando hayan fi nalizado la 1.ª y la 2.ª etapa, el aparato se moverá a la siguiente zona de limpieza y limpiará el interior del hogar mediante la repetición del modo de limpieza indicado anteriormente.

• Una vez configurado, el modo de limpieza se mantendrá seleccionado incluso si se apaga la fuente de alimentación.

• Si necesita cambiar el modo de limpieza cuando el aparato está en funcionamiento, pulse el botón «Stop/OK» y, a continuación, seleccione el modo. Limpieza en zigzag Limpieza Celda por Celda(Cell by Cell) Consejos20

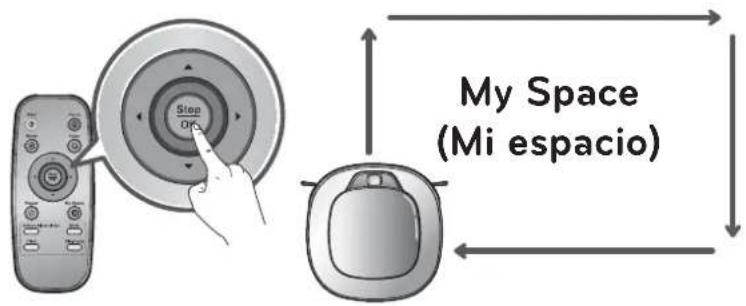

Al pulsar el botón «My Space» en el mando a distancia, se emitirá un mensaje de voz y el modo de limpieza pasará a «Selectivo».Si desea limpiar una zona determinada, seleccione este modo.1.ª etapa:Use el mando a distancia para realizar manualmente la limpieza del contorno de cada zona de limpieza.

Para que el aparato pueda reconocer el contorno, la distancia entre el punto inicial y el fi nal debe ser menor de 1 O.2.ª etapa:Al pulsar el botón «Start», el robot de limpieza limpiará intensivamente las zonas seleccionadas.

Si se produce un fallo durante la selección de una zona, se emitirá el siguiente mensaje de voz:"La zona no cumple las condiciones especifi cadas. Delimite la zona especifi cada para el proceso de limpieza." Por tanto, debe usar el mando a distancia para volver a asignar una zona.

Una vez completada la limpieza de todas las zonas seleccionadas, el aparato pasará a estar en el modo de limpieza automática (‘zigzag’ o ‘Celda por Celda’) que estaba activo anteriormente.

• Cuando el aparato está cargando, no es posible activar el modo de «My Space(Mi espacio)».

• Para cambiar el modo de limpieza cuando el robot de limpieza está en funcionamiento, pulse el botón «Stop/OK» y, a continuación, seleccione el modo. Limpieza Mi espacio(My Space) Consejos My Space (Mi espacio)21

MODOS DE LIMPIEZA AUXILIARES

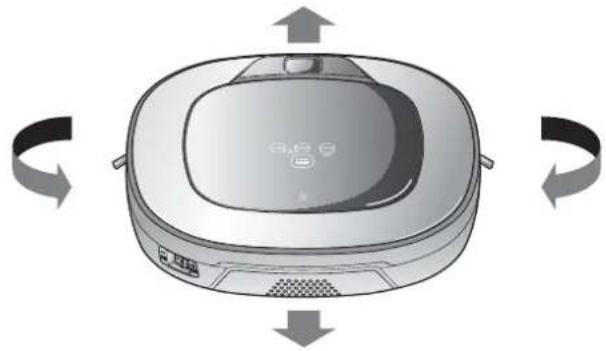

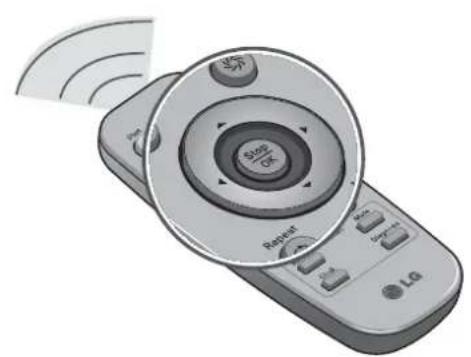

Al pulsar una tecla de dirección en el mando a distancia, puede mover el robot de limpieza en el modo «Manual». El robot de limpieza limpiará el hogar siguiendo la trayectoria que usted defi na mediante la tecla de dirección: adelante/atrás/izquierda/derecha. En el modo «Manual», el robot de limpieza retrocederá si colisiona con un obstáculo. Este modo está pensado para limpiar una parte determinada del hogar. Pulse el botón «Mode» en el mando a distancia para seleccionar el modo de «Limpieza focalizada», que se indica en la pantalla de estado, y, a continuación, pulse el botón «Start», el robot de limpieza comenzará entonces una limpieza focalizada en un espacio de 1,5 O de diámetro.

Cuando el aparato está cargando, no es posible activar el modo de «Limpieza focalizada(Spot)». Limpieza manual Limpieza focalizada(Spot) Se detiene en la posición inicial tras completar la limpieza (tarda de 4 a 5 minutos).22

MODOS DE LIMPIEZA AUXILIARES

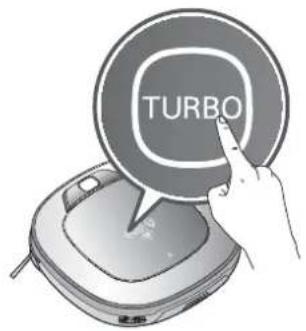

Al pulsar el botón «Turbo» en el mando a distancia o en la unidad principal, se emitirá un mensaje de voz y se activará el modo «Turbo». Si pulsa el mismo botón cuando el modo «Turbo» está activado, se emitirá un mensaje de voz y se cancelará dicho modo. En el modo «Turbo», el robot de limpieza funciona con mayor potencia y la limpieza es más intensa.

<Modo «Turbo» inteligente> El modo «Turbo» se pone en funcionamiento automáticamente cuando el robot de limpieza limpia alfombras. Al pulsar el botón «Repeat» en el mando a distancia, se emitirá un mensaje de voz y se activará el modo de «Repeticion de limpieza(Repeat)». Si pulsa el mismo botón cuando el modo de «Repeticion de limpieza(Repeat)» está activado, se emitirá un mensaje de voz y se cancelará dicho modo. En el modo de «Repetición de limpieza», el robot de limpieza repite la limpieza hasta que se agota la batería. El robot de limpieza puede memorizar el entorno de limpieza mediante su función de «Funcionamiento inteligente» para así realizar una limpieza inteligente.

La función de «Funcionamiento inteligente» solo está disponible cuando el aparato inicia la limpieza desde la base. Modo Turbo Modo de Repeticion de limpieza(Repeat) Modo de Memorización

• Precauciones con la función de «Funcionamiento inteligente» - Esta función de limpieza inteligente permite memorizar la ubicación de los obstáculos para así eludirlos. El robot de limpieza memoriza cada aspecto del entorno en el que se encuentra desde que comienza la limpieza en la base hasta el momento en que finaliza su trabajo. - El robot de limpieza memoriza las nuevas condiciones del entorno cuando se cambia la ubicación de la base. - Si la función de “Funcionamiento inteligente” ha sido reconocida, se emite el mensaje de voz: «EL proceso de aprendizaje de limpieza ha finalizado.» Consejos23

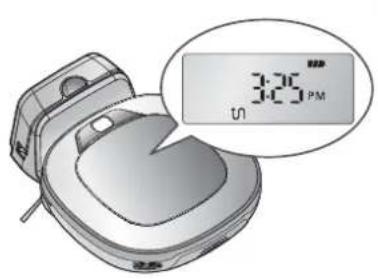

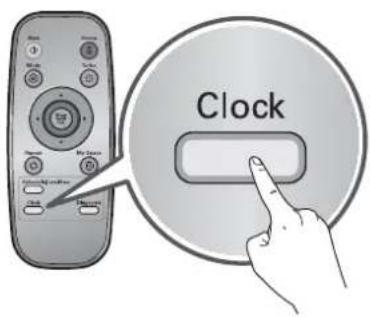

CONFIGURACIÓN DE LA HORA

Puede confi gurar la hora indicada en el robot de limpieza. Al pulsar el botón «Clock» en el mando a distancia, el robot de limpieza iniciará la confi guración de la hora.

• La limpieza programada se activa en función de la hora actual del robot de limpieza.

• Si no realiza ninguna acción durante 10 segundos, se cancelará el proceso de configuración. Consejos Seleccione una categoría usando los botones «

del mando a distancia. La función se puede encontrar mediante un mensaje de voz. Ajuste la hora usando los botones

» del mando a distancia. Ajuste los minutos usando los botones

» del mando a distancia. Ajuste si la hora es AM/PM usando los botones «

» del mando a distancia. Al pulsar el botón «Clock» o «Stop/OK» en el mando a distancia, se completará el proceso de confi guración de hora. Parpadeando Parpadeando Parpadeando Parpadeando Parpadeando Parpadeando24 LIMPIEZA PROGRAMADA Con la función de limpieza programada, puede hacer que el robot de limpieza inicie la limpieza a una hora determinada. Al pulsar el botón «Schedule» en el mando a distancia, y si la batería está cargada, el robot de limpieza iniciará la configuración de la limpieza programada. ţ$VBOEPMMFHVFMBIPSBQSPHSBNBEBFMSPCPUEFMJNQJF[BJOJDJBSMBMJNQJF[BBVUPNUJDBNFOUF ţ-BGVODJ²OEFMJNQJF[BQSPHSBNBEBTPMPFTUEJTQPOJCMFDVBOEPFMSPCPUEFMJNQJF[BFTUDBSHBOEP ţ4JDVBOEPFMBQBSBUPFTUDBSHBOEPQVMTBFMCPU²Ok4DIFEVMFzEFMNBOEPBEJTUBODJBEVSBOUFBM menos 3 segundos, se cancelará la programación. ţ-BGVODJ²OEFMJNQJF[BQSPHSBNBEBTPMPFTUEJTQPOJCMFDVBOEPFMSPCPUEFMJNQJF[BFTUDBSHBOEPZ preparado para el uso. Consejos

Solo se puede configurar/cancelar la reserva cuando el aparato está cargando. Seleccione una categoría usando los botones «

del mando a distancia. Programación diaria Salida programada Seleccione la opción «Programación diaria» o «Salida programada» usando los botones «

» del mando a distancia. Un mensaje de voz confirmará la programación. Ajuste la hora usando los botones

» del mando a distancia. Ajuste los minutos usando los botones

» del mando a distancia. Ajuste si la hora es AM/PM usando los botones «

» del mando a distancia. Al pulsar el botón «Schedule» o «Stop/OK» en el mando a distancia, se completará el proceso de configuración. ParpadeandoParpadeandoParpadeandoParpadeando25 LIMPIEZA CON BAYETA (OPCIONAL)

1. Acople la bayeta ultramicrofi bras al velcro de

la bandeja para la bayeta como muestra la ilustración.

2. Empuje suavemente la bandeja para la

bayeta en las ranuras hasta oír un clic.

Tenga en cuenta que la bandeja para la bayeta se puede desacoplar durante la limpieza si no se ha colocado de la forma correcta.

3. En este modo, es preciso ajustar fi rmemente

las lengüetas de la bandeja para la bayeta en las ranuras de fi jación ubicadas bajo el aparato. Para realizar la limpieza con bayeta, acople la bayeta y la bandeja para la bayeta al robot de limpieza según las instrucciones siguientes: Si acopla la bayeta ultramicrofi bras, puede usar el robot de limpieza para eliminar el polvo de forma efi caz. Cuando la bandeja para la bayeta está acoplada, el robot de limpieza no pasará por encima de las alfombras o de los umbrales de las puertas para prevenir así la transferencia de suciedad desde la bayeta.

• Para evitar olores, lave cualquier sustancia extraña o desempolve la bayeta una vez completada la limpieza.

• Para evitar extender manchas por el suelo, no use la bayeta ultramicrofibras para limpiar cuando en el suelo haya suciedad mezclada con líquidos, como, por ejemplo, café o tinta.

• Para evitar dañar las alfombras con el velcro o con la transferencia de suciedad de la bayeta, no limpie las alfombras cuando la bayeta o la bandeja para la bayeta estén acopladas.

• Mantenga la bayeta ultramicrofibras seca. No la use en superficies húmedas. Si hay humedad, esta puede interferir con la navegación.

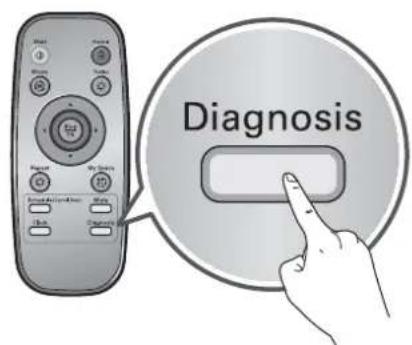

• La función de «Diagnóstico inteligente» no está disponible cuando la bandeja para la bayeta está acoplada. La fi jación del ganchoRanura Clic Clic Consejos Precaución No cubra el sensor de la cámara.26 FUNCIÓN DE BÚSQUEDA DE UBICACIÓN Si retira cualquier condición anómala del robot de limpieza o si cambia la ubicación de este último arbitrariamente, se activará la función de búsqueda de ubicación.

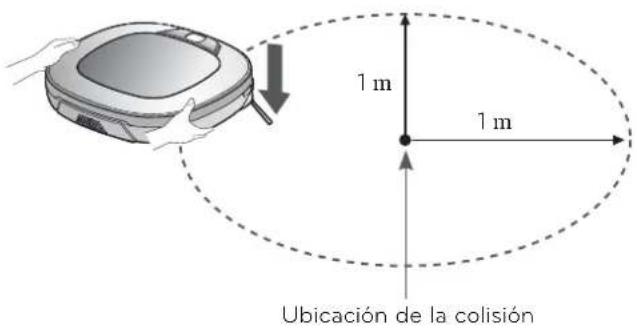

La función de navegación se activará después de que el robot de limpieza reconozca adecuadamente las condiciones de limpieza.

1. Coloque el robot de limpieza cerca de la

ubicación desde la que fue movido.

La búsqueda de ubicación es más efi caz cuando el robot de limpieza está cerca de la ubicación desde la que fue movido.

Si está fuera de un diámetro de 1 O de la posición desde la que fue movido, el aparato tiene difi cultades para buscar la posición.

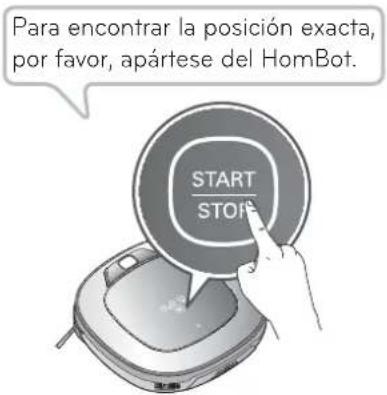

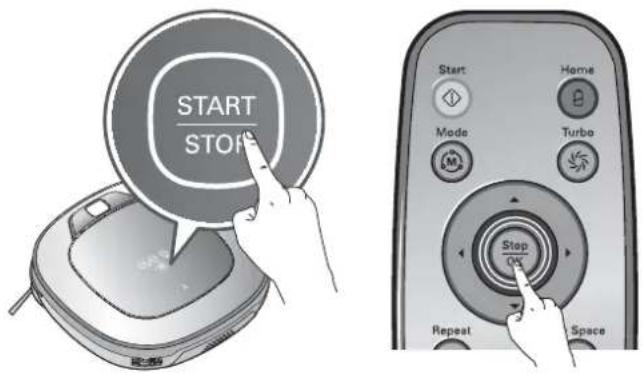

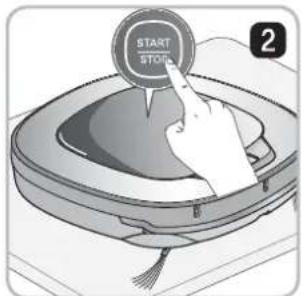

2. Pulse el botón «START/STOP» en el robot de limpieza o el botón «Start» en el mando a distancia. El

robot de limpieza iniciará la función de búsqueda de ubicación y emitirá un mensaje de audio.

Cuando la búsqueda de ubicación se ha completado correctamente, el aparato continuará la limpieza desde el lugar donde fue movido. Si se produce un fallo en la búsqueda de ubicación, el aparato iniciará la limpieza desde el principio. El robot de limpieza recuerda su ubicación durante la limpieza. Si mueve el robot de limpieza cuando está en funcionamiento, este buscará su ubicación con la función de búsqueda de ubicación para continuar la limpieza desde la última ubicación. Cambio de ubicaciónUbicación de la colisiónUbicación de la colisión1 O1 OCuando la función de búsqueda de ubicación está activada, el modo de limpieza del indicador de estado parpadea Para encontrar la posición exacta, por favor, apártese del HomBot.

• Si apaga el aparato cuando la función de búsqueda de ubicación está activada, dicha función resultará cancelada.

• La búsqueda de ubicación es más eficaz cuando el robot de limpieza está cerca de la ubicación desde la que fue movido.

• Si el robot está cargando, se cancelará la anterior programación de la “Función de navegación”. Consejos Zigzag Zigzag27

DIAGNÓSTICO INTELIGENTE

1. Ponga el interruptor de alimentación principal de la parte

trasera en la posición «ON» y asegúrese de que el robot de limpieza está acoplado a la base.

La función de «Diagnóstico inteligente» solo está disponible cuando el robot de limpieza está acoplado a la base.

2. Pulse el botón «Diagnosis» en el mando a distancia,

a continuación, el proceso se iniciará con el siguiente mensaje: "Iniciando diagnóstico inteligente de HomBot. Por favor apártese y quite cualquier objeto a una distancia de 1 metro o 3 pies aproximadamente."

Si la bandeja para la bayeta está acoplada, el proceso no se activará.

3. Si el diagnóstico inteligente se completa con

normalidad, el robot de limpieza volverá a la base e informará del resultado mediante un mensaje de voz. Una vez emitido el mensaje de voz, si pulsa el botón «Recharge» en el mando a distancia o en la unidad principal, el mensaje se volverá a emitir. Para fi nalizar el proceso de diagnóstico, pulse el botón «Stop/OK» en el mando a distancia o en la unidad principal.

Si, pasado 1 minuto desde el mensaje de voz, no ha realizado ninguna acción, el robot se pondrá en modo de «Carga».

Si se produce un error en el sensor de obstáculos, en el sensor ultrasónico o en el sensor de alturas, el robot de limpieza no volverá a la base, sino que fi nalizará el diagnóstico inteligente con el mensaje de voz correspondiente. El robot de limpieza usa la función de «Diagnóstico inteligente» para realizar un autodiagnóstico. Si el diagnóstico detecta cualquier irregularidad, póngase en contacto con el centro de servicio técnico de LG Electronics más cercano.

Durante el diagnóstico inteligente, es posible que el robot de limpieza se mueva dentro de un radio de 50 EO. Por tanto, antes de iniciar el diagnóstico inteligente, asegúrese de que no haya ningún objeto dentro de un radio de 1 O alrededor de la base.

• Asegúrese de no tocar el robot de limpieza o de alterar su funcionamiento antes de que el diagnóstico inteligente haya finalizado. De lo contrario, deberá poner el interruptor de alimentación principal primero en la posición «OFF» y después en la posición «ON» para reanudar el diagnóstico.

• El diagnóstico inteligente no se activará en cualquiera de los casos siguientes. En cada caso, compruebe el problema e inténtelo de nuevo. - El robot de limpieza no está acoplado a la base - No hay suficiente batería - El filtro del depósito de polvo no está en su posición - La bandeja para la bayeta está acoplada Consejos28

DIAGNÓSTICO INTELIGENTE

Si se emite un mensaje de voz después del diagnóstico inteligente, consulte la tabla siguiente y actúe en consecuencia. Mensaje de voz Medidas a tomar (referencia) Iniciando diagnóstico inteligente de HomBot. Por favor apártese y quite cualquier objeto a una distancia de 1 metro o 3 pies aproximadamente. Retire cualquier objeto que se encuentre en un radio de 1 O alrededor de la base y aléjese del aparato hasta que el diagnóstico haya fi nalizado. Hombot tiene que estar cargandose para poder iniciar el diagnóstico inteligente. Por favor acople el HomBot a la base de carga. Lleve el robot de limpieza a la base para cargarlo. No se encontró ningún defecto durante el diagnóstico. Imposible iniciar el diagnóstico inteligente debido al bajo nivel de batería. Por favor, vuelva a intentarlo después de cargar la batería. Repita el diagnóstico inteligente después de cargar la batería. Por favor, compruebe que la bolsa de polvo y el fi ltro están correctamente instalados. Abra la tapa del depósito de polvo y examine el interior del mismo. HomBot no se cargará debido a un error del sensor infrarrojo. Repita el diagnóstico inteligente y si se emite el mismo mensaje, póngase en contacto con el centro de servicio técnico de LG Electronics más cercano. HomBot no se cargará debido a un error del sensor ultrasónico. Repita el diagnóstico inteligente y si se emite el mismo mensaje, póngase en contacto con el centro de servicio técnico de LG Electronics más cercano. HomBot no se cargará debido a un problema con los sensores de inclinación inferiores. Por favor, limpie los sensores. Limpie los tres sensores de alturas de la parte frontal inferior. Por favor, limpie el sensor de la cámara situado en la parte inferior del lado derecho. Limpie la lente de la cámara del sensor de la parte inferior derecha. Por favor, limpie las ventanas del sensor de detección de obstáculos en ambos lados del HomBot. Limpie la lente de los sensores de obstáculos de la partes izquierda y derecha. Se ha encontrado un problema en el sensor de giro. Repita el diagnóstico inteligente y si se emite el mismo mensaje, póngase en contacto con el centro de servicio técnico de LG Electronics más cercano. Por favor, compruebe que no hay materiales extraños en la rueda izquierda. Compruebe si hay sustancias extrañas en la rueda izquierda. Por favor, compruebe que no hay materiales extraños en la rueda derecha. Compruebe si hay sustancias extrañas en la rueda derecha. Se ha encontrado un problema en el sensor de la rueda izquierda. Repita el diagnóstico inteligente y si se emite el mismo mensaje, póngase en contacto con el centro de servicio técnico de LG Electronics más cercano. Se ha encontrado un problema en el sensor de la rueda derecha. Repita el diagnóstico inteligente y si se emite el mismo mensaje, póngase en contacto con el centro de servicio técnico de LG Electronics más cercano. Se ha encontrado un problema con el cepillo. Por favor, compruebe que no hay materiales extraños. Compruebe si hay sustancias extrañas atrapadas en el cepillo. Se ha encontrado un problema en el motor de succión. Repita el diagnóstico inteligente y si se emite el mismo mensaje, póngase en contacto con el centro de servicio técnico de LG Electronics más cercano. Se ha encontrado un problema en el sensor de aceleración. Repita el diagnóstico inteligente y si se emite el mismo mensaje, póngase en contacto con el centro de servicio técnico de LG Electronics más cercano. Para volver a escuchar el resultado del diagnóstico inteligente, por favor pulse el botón de carga. Para parar, por favor, pulse el botón de parada. Si necesita comprobar de nuevo los resultados del diagnóstico, pulse el botón «Recharge»; si desea fi nalizar el diagnóstico, pulse el botón «Stop/OK». Por favor, intente de nuevo el diagnóstico inteligente tras apagar el interruptor principal situado en la parte trasera del HomBot y encenderlo de nuevo. Si el problema persiste, por favor, contacte con atención al cliente de LG Electronics. Ponga el interruptor de alimentación principal primero en la posición «OFF» y después en la posición «ON» para reanudar el diagnóstico. Si el problema continúa, póngase en contacto con el centro de servicio técnico de LG más cercano. El modo diagnóstico inteligente se apagará. El modo diagnóstico inteligente no funcionará con la mopa acoplada. Por favor, vuelva a intentarlo tras quitarla. Repita el diagnóstico inteligente después de haber extraído la bandeja para la bayeta. El diagnóstico inteligente no ha podido completar el diagnóstico. Por favor, vuelva a intentarlo de nuevo tras haber apagado el interruptor principal situado en la parte posterior del HomBot y encenderlo de nuevo. Ponga el interruptor de alimentación principal primero en la posición «OFF» y después en la posición «ON» para reanudar el diagnóstico. NO toque el robot o altere su funcionamiento hasta que el diagnóstico haya fi nalizado.29

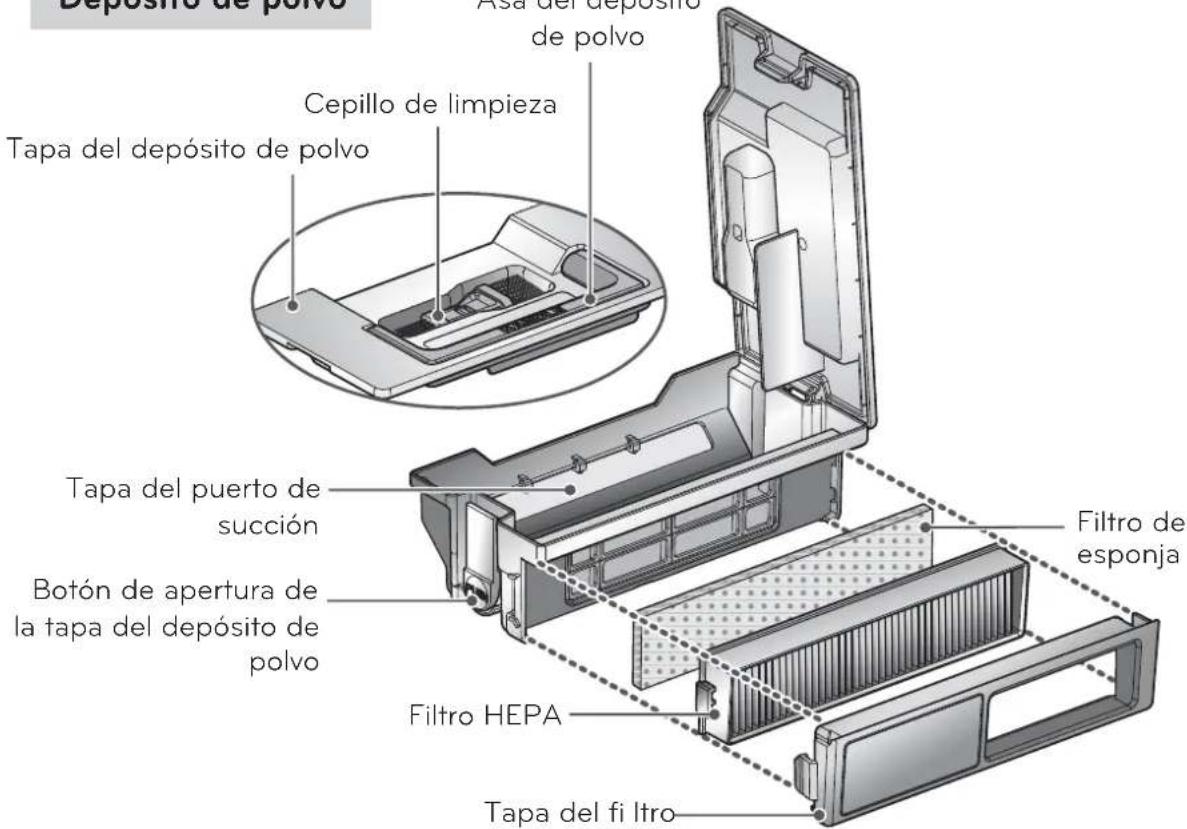

LIMPIEZA DEL DEPÓSITO DE POLVO

1. Pulse el botón «PUSH» en el robot de limpieza

para abrir la tapa del depósito de polvo.

2. Agarre el asa del depósito de polvo y tire de ella

3. Tire de la lengüeta del lateral izquierdo del

módulo del fi ltro HEPA situado en la parte trasera del depósito de polvo para así separar el fi ltro HEPA y la esponja.

Tenga en cuenta que al separar el fi ltro se puede caer algo de polvo.

Consulte la página 30 antes de limpiar el fi ltro del depósito de polvo.

4. Levante la tapa hacia arriba mientras mantiene

pulsado el botón de separación del depósito de polvo.

5. Vacíe el depósito de polvo y límpielo con un

cepillo de limpieza o bajo un chorro de agua.

6. Después de limpiar el depósito de polvo con

agua, séquelo completamente en una zona bien ventilada y a la sombra.

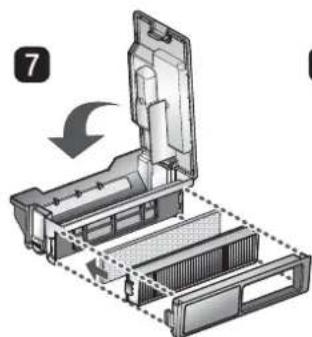

7. Cuando haya fi nalizado la limpieza del depósito

de polvo, cierre la tapa y coloque la esponja y el fi ltro HEPA.

En la página 30 encontrará guías de ensamblaje detalladas.

8. Coloque el depósito de polvo en el robot de

limpieza y cierre la tapa del depósito de polvo. Si el depósito de polvo está lleno, la potencia de succión disminuirá. Limpie el depósito de polvo antes y después de cada sesión de limpieza. Limpie el depósito de polvo siguiendo la secuencia que se indica a continuación:

• Si cierra la tapa del filtro del depósito de polvo sin colocar ningún filtro, el polvo que llega al interior puede provocar fallos en el aparato.

• Asegúrese de ensamblar el filtro en el depósito de polvo después de limpiarlo. Si pone el robot de limpieza en funcionamiento sin haber colocado los filtros o sin haber ensamblado la tapa del filtro, se emitirá el mensaje de voz siguiente: «Por favor, compruebe que la bolsa de polvo y el filtro están correctamente instalados.»

• Si la cubierta del aparato se desacopla durante la limpieza, acóplela verticalmente en la ranura del depósito de polvo. Consejos30 LIMPIEZA DEL FILTRO DEL DEPÓSITO DE POLVO El fi ltro del depósito de polvo está compuesto de un fi ltro HEPA y de un fi ltro de esponja. Limpie el fi ltro HEPA y el fi ltro de esponja siguiendo la secuencia que se indica a continuación:

1. Tire de la lengüeta del lateral izquierdo del

módulo del fi ltro HEPA situado en la parte trasera del depósito de polvo para así separar el fi ltro HEPA y la esponja.

3. Use un cepillo para limpiar el fi ltro de esponja.

Si lo ha lavado con agua, séquelo completamente a la sombra.

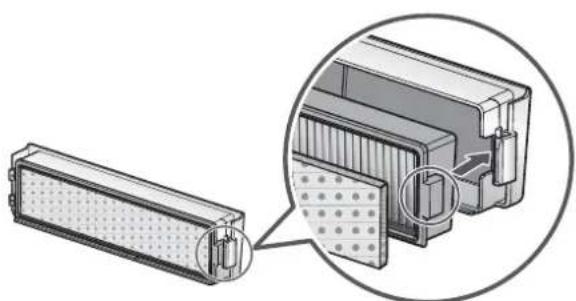

4. Ensamble el fi ltro HEPA y el fi ltro de esponja en

la tapa siguiendo la secuencia que se indica a continuación:

Encaje el saliente rectangular del lateral del fi ltro HEPA en la ranura de la tapa.

Asegúrese de ensamblar correctamente el fi ltro HEPA y el fi ltro de esponja en la tapa.

2. Limpie a fondo las pequeñas partículas del fi ltro

HEPA con una aspiradora o con un cepillo.

NO lave el fi ltro HEPA con agua. Su potencia de succión podría disminuir.

• Para mantener el rendimiento del robot de limpieza, limpie el filtro HEPA al menos una vez a la semana con un cepillo o con una aspiradora.

• Si pone el robot de limpieza en funcionamiento con la tapa del filtro ensamblada en el depósito de polvo sin haber colocado ningún filtro, el polvo que llega al interior puede provocar fallos en el aparato. Consejos31

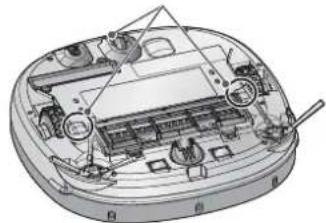

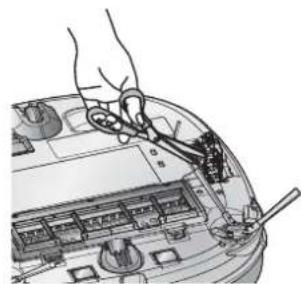

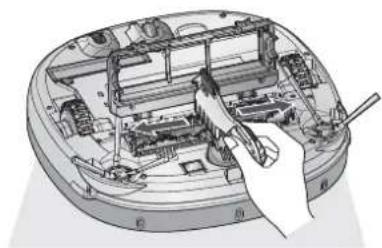

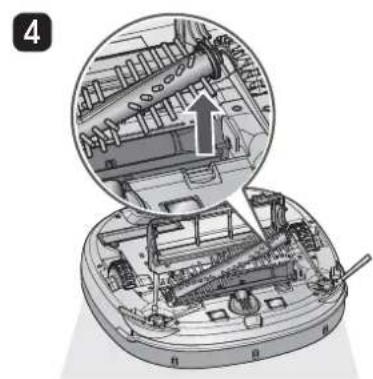

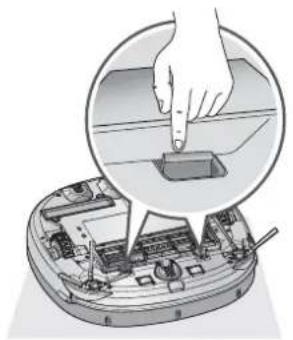

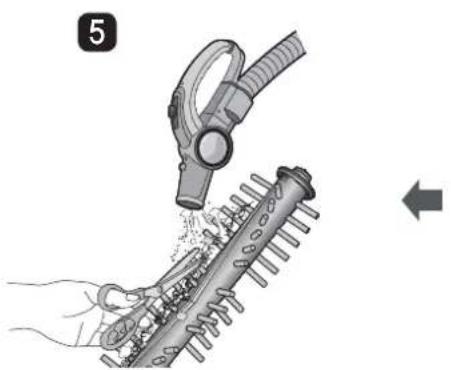

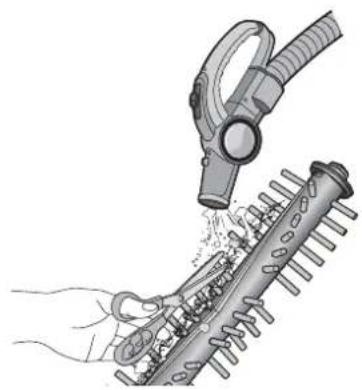

LIMPIEZA DEL CEPILLO

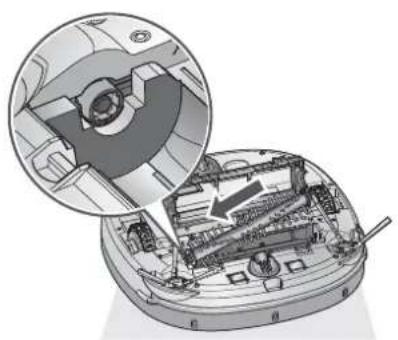

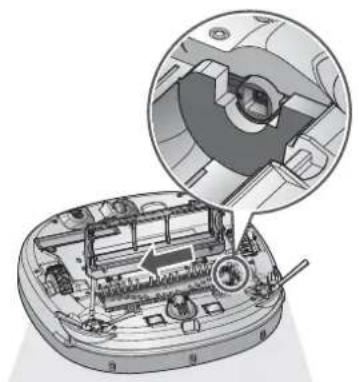

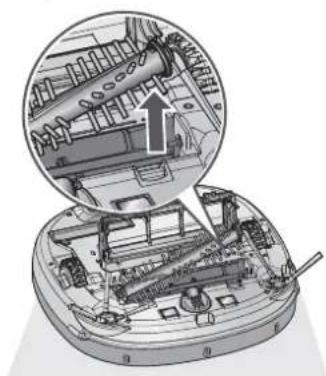

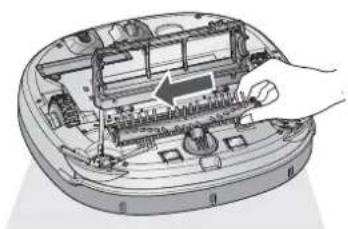

Encaje la lengüeta de fi jación (de forma rectangular) del lateral del cepillo en las ranuras del mismo color. Mientras empuja el cepillo en la dirección de la fl echa, encaje la lengüeta de fi jación (de forma rectangular) del lateral opuesto en las ranuras. Presione el cepillo y cierre la tapa hasta oír un chasquido en ambos lados de la lengüeta de fi jación.

Asegúrese de no atascar los cepillos laterales en la tapa. Póngase unos guantes y empuje el cepillo hasta una protuberancia amarilla. Al empujar el cepillo, levante la protuberancia amarilla para separarla de la unidad principal. Limpie el cepillo con una aspiradora o con unas tijeras. Ponga el interruptor de alimentación principal en la posición «OFF» antes de empezar la limpieza. Coloque el robot de limpieza boca abajo sobre un paño suave. Después de comprobar si hay sustancias extrañas, pulse la lengüeta de fi jación y tire de ella hacia arriba para separar la tapa. Use una herramienta de limpieza para limpiar los pelos y otras sustancias extrañas que haya en el cepillo. El cepillo, situado en la parte inferior del robot de limpieza, ayuda a absorber el polvo. Limpie el cepillo siguiendo la secuencia que se indica a continuación:

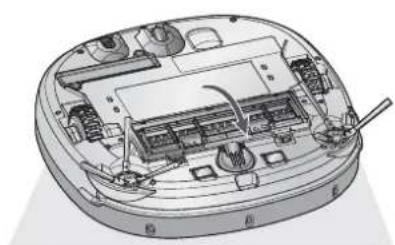

Antes de dar la vuelta a la unidad principal, extienda un paño suave en el suelo y extraiga el depósito de polvo. De lo contrario, la unidad principal se puede rayar o se puede llenar de polvo procedente del depósito.32

LIMPIEZA DEL SENSOR/TERMINAL DE CARGA

Sensor de la cámara superior

• Cuando limpie el robot de limpieza, nunca pulverice agua, disolvente, benceno, etc., directamente sobre él.

• Llame al centro de servicio técnico si el sensor o el terminal de carga están dañados. Los daños en el sensor y en el terminal pueden provocar un mal funcionamiento del aparato.

• Para limpiar el filtro/sensor, use un paño suave o un cepillo de limpieza. El robot de limpieza tiene sensores que le permiten detectar obstáculos y escaleras, así como la ubicación de la base para cargar la batería. Para mantener el rendimiento del robot de limpieza, limpie con frecuencia los sensores y el terminal de carga como se indica a continuación:

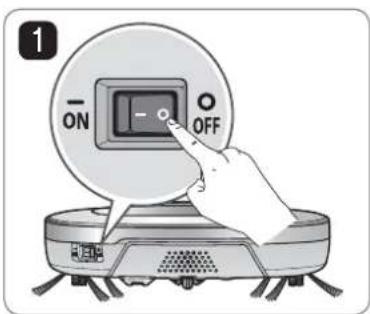

1. Ponga el interruptor de alimentación de la parte inferior del robot de

limpieza en la posición «OFF». Si el interruptor no está en la posición «OFF», la activación del robot de limpieza puede provocar lesiones.

2. Extienda un paño suave en el suelo, dé la vuelta al robot de limpieza y

colóquelo sobre el paño.

Asegúrese de extraer el depósito de polvo antes de dar la vuelta a la unidad principal. De lo contrario, el polvo del depósito de polvo se puede caer.

3. Use un paño suave o un cepillo de limpieza para limpiar el polvo de

cada sensor y del terminal de carga como se describe a continuación: Terminal de carga Sensores ultrasónicos Ventana del sensor de detección de obstáculos Sensores de detección de la base y sensores de recepción del mando a distancia Sensor de detección de alturas Terminal de carga Sensor de la cámara inferior Lente Consejos33

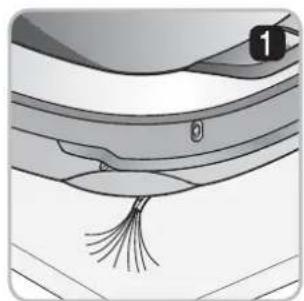

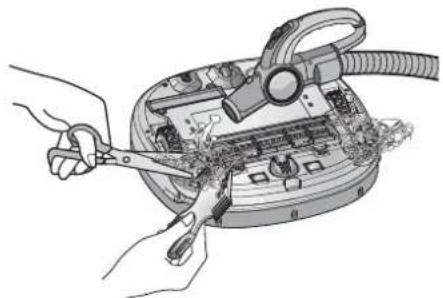

LIMPIEZA DE LOS CEPILLOS LATERALES

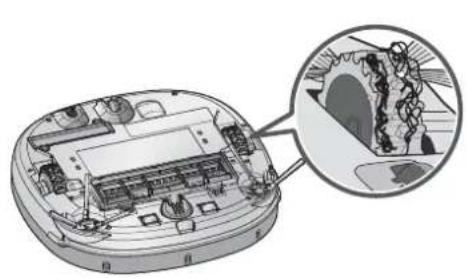

Sustancias u objetos extraños, como, por ejemplo, pelos, pueden quedar adheridos fácilmente a los cepillos laterales. Elimine esas sustancias al menos una vez a la semana. Si hay una gran cantidad de sustancias extrañas en los cepillos, es posible que estos resulten dañados. Si el suelo es áspero o si se limpian las paredes con frecuencia, los cepillos laterales se pueden doblar o dañar. En ese caso, siga el método siguiente para alisar los cepillos laterales:

1. El procedimiento siguiente ayuda a restaurar los

cepillos deformados.

2. Pulse el botón «START/STOP» en el robot de

limpieza durante 2 segundos para apagar la fuente de alimentación.

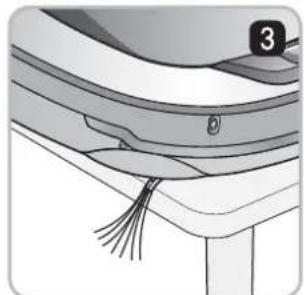

3. Coloque el robot de limpieza en el extremo de

una mesa para facilitar la limpieza de los cepillos laterales. Asegúrese de que el robot de limpieza no se puede caer.

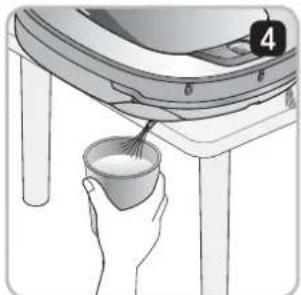

4. Sumerja el cepillo lateral en agua caliente.

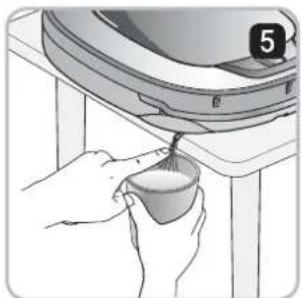

5. P resione el cepillo lateral durante

aproximadamente 10 segundos para que esté completamente sumergido en el agua.

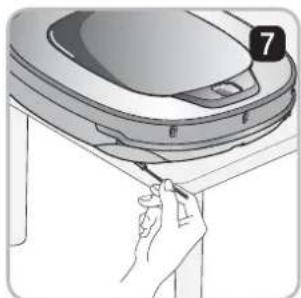

6. Frote suavemente el cepillo lateral deslizándolo

7. Gire el cepillo lateral y repita los pasos 4 a 6 para

cada sección del cepillo.

8. Antes de usar el cepillo lateral, espere a que se

haya secado por completo.

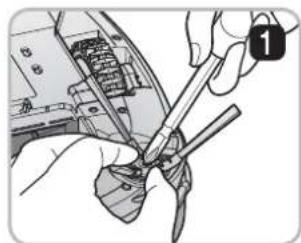

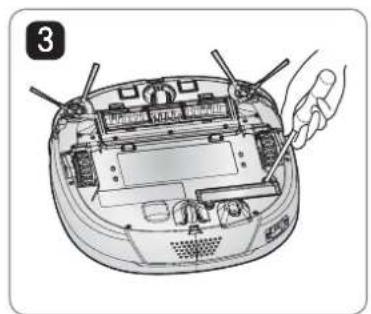

1. Use un destornillador para extraer los tornillos y así

separar el cepillo lateral de la unidad principal.

Elimine cualquier cabello que pueda haber tras la separación.

Ensamble el cepillo lateral a reemplazar en la parte inferior del robot de limpieza, colocando las marcas «R» y «L» del cepillo en sus homólogos del robot de limpieza. Reemplazo de los cepillos laterales34 LIMPIEZA DE LA BAYETA ULTRAMICROFIBRAS (OPCIONAL)

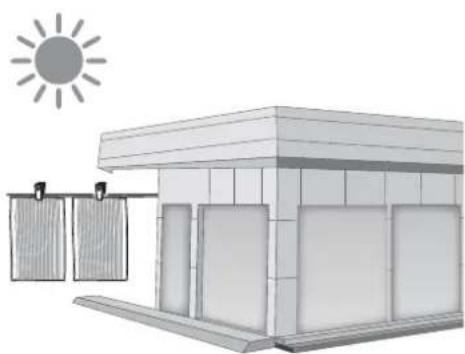

3. Antes de usar la bayeta, séquela a la luz del sol en un lugar

Si usa la bayeta cuando aún está húmeda, puede provocar un mal funcionamiento del robot de limpieza. Para evitar olores, lave la suciedad y el polvo de la bayeta una vez fi nalizada la limpieza. Siga estas indicaciones para lavar la bayeta ultramicrofi bras:

• Para evitar un mal funcionamiento del aparato, use solamente la bayeta ultramicrofibras proporcionada con el robot de limpieza.

• Puede comprar bayetas ultramicrofibras adicionales en el centro de servicio técnico de LG Electronics más cercano. Consejos 210 OO35

RESOLUCIÓN DE PROBLEMAS

Se emite un mensaje de advertencia cuando una rueda no está en contacto con el suelo o cuando se ha caído por cualquier motivo.

• ¿Una de las ruedas ha quedado atrapada en la puerta principal, en el balcón, en la escalera, etc.? Coloque el robot de limpieza en una superfi cie plana. ¿Hay alguna sustancia extraña enrollada en la rueda? Extienda un paño suave en el suelo, dé la vuelta al robot de limpieza y colóquelo sobre el paño. Elimine las sustancias extrañas de la rueda.

Asegúrese de extraer el depósito de polvo antes de dar la vuelta a la unidad principal. De lo contrario, el polvo del depósito de polvo se puede caer. Se emite un mensaje de advertencia cuando el robot de limpieza no puede continuar la limpieza por la presencia de un obstáculo.

• ¿El robot de limpieza está atascado? Después de retirar la pieza que está atascada, coloque el robot de limpieza sobre una superfi cie plana. Si se emite el mensaje de voz: «Las ruedas no están en contacto con el suelo. Por favor, posicione el HomBot en una superfi cie lisa.» Si se emite el mensaje de voz: «Por favor, retire cualquier material extraño de la rueda izquierda/derecha.» Si se emite el mensaje de voz: «HomBot no puede seguir limpiando. Por favor, compruebe el área a su alrededor»36

RESOLUCIÓN DE PROBLEMAS

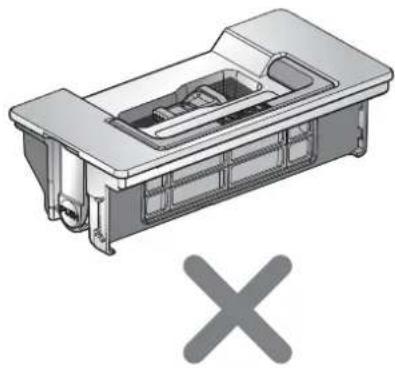

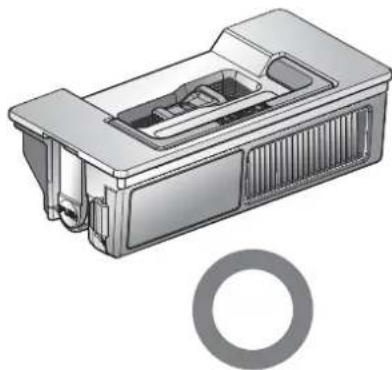

Se emite un mensaje de advertencia cuando no hay un depósito de polvo o una tapa del fi ltro instalados.

• ¿El depósito de polvo está instalado en el robot de limpieza? Abra la tapa del depósito de polvo y si falta el depósito de polvo, colóquelo. NO deje abierta la rendija de la tapa del depósito de polvo.

• Asegúrese de que la tapa del fi ltro está ensamblada en el depósito de polvo. Cuando la batería está prácticamente agotada, se emite el mensaje de voz: «Bateria baja»

• Lleve el robot de limpieza a la base para que se inicie la carga de la batería. Si el robot de limpieza está acoplado a la base, se iniciará la carga y se emitirá la melodía de inicio de carga. Si se emite el mensaje de voz: «Por favor, compruebe que la bolsa de polvo y el fi ltro están correctamente instalados.» Si se emite el mensaje de voz: «Batería baja. Por favor, sitúe el HomBot en la estación de inicio para cargar.»37

RESOLUCIÓN DE PROBLEMAS

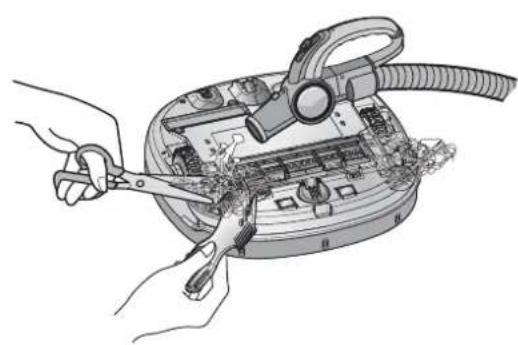

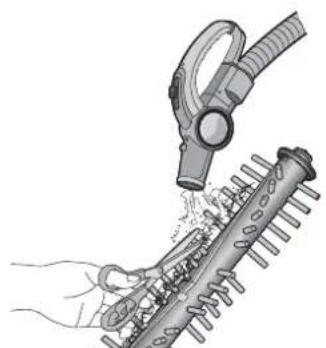

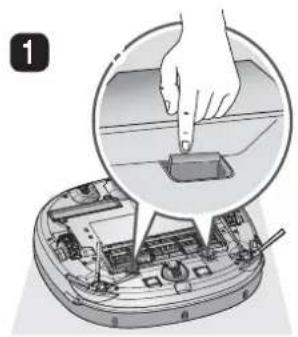

En las instrucciones de la página 31, 33 encontrará una descripción más detallada de este proceso. Se emite un mensaje de advertencia cuando hay una sustancia extraña en el cepillo. Extienda un paño suave en el suelo, dé la vuelta al robot de limpieza y colóquelo sobre el paño.

Antes de dar la vuelta a la unidad principal, extraiga el depósito de polvo. De lo contrario, la unidad principal se puede llenar de polvo procedente del depósito. ţ&MDFQJMMPIBDFVOTPOJEPGVFSUFZBO²NBMP Compruebe la ranura de separación del cepillo para verificar que este está ensamblado correctamente. Extraiga el cepillo del robot de limpieza y elimine cualquier sustancia extraña del mismo. ţ&MDFQJMMPPMPTDFQJMMPTMBUFSBMFTFTUOBUBTDBEPT Elimine cualquier sustancia extraña, como, por ejemplo, cables o pelos, que se encuentre en el cepillo o en los cepillos laterales. Si se emite el mensaje de voz: «Por favor, retire cualquier material extraño del cepillo de la parte inferior del HomBot.»

ANTES DE SOLICITAR ASISTENCIA TÉCNICA

Compruebe lo siguiente antes de informar del fallo del robot de limpieza. Problema Soluciones (página de referencia) La fuente de alimentación no se puede encender. Compruebe que el interruptor de alimentación está en la posición «ON». (Página 15) La fuente de alimentación se apaga automáticamente. Esto no es un fallo. El robot de limpieza tiene su propia función de ahorro de energía. Si, después de encender la fuente de alimentación, no usa el aparato en 10 minutos, la fuente de alimentación se apagará. (Página 17) El robot de limpieza no carga la batería. Retire los objetos que haya alrededor de la base. (Página 15) Compruebe que la fuente de alimentación está conectada a la base. (Página 14) Limpie el terminal de carga con un paño seco. La potencia de succión ha disminuido. Compruebe si hay alguna sustancia extraña bloqueando el puerto de succión. (Página 31) Vacíe el depósito de polvo. (Página 29) Limpie el fi ltro del depósito de polvo. (Página 30) El aparato hace más ruido de lo normal. Compruebe que el depósito de polvo está ensamblado correctamente. Compruebe que el fi ltro del depósito de polvo está ensamblado correctamente. (Página 30) Compruebe si hay alguna sustancia extraña atascada en el cepillo. (Página 31) El robot de limpieza no se enciende. Compruebe que el interruptor de alimentación está en la posición «ON». (Página 15) Compruebe que la batería está cargada. (Página 18) El cepillo no gira. Limpie el cepillo. (Página 31) Compruebe que el cepillo está ensamblado correctamente. (Página 31) Los movimientos o el recorrido son anómalos. Limpie el sensor cuidadosamente con un paño suave. (Página 32) Si la bayeta ultramicrofi bras está acoplada, compruebe que está ensamblada correctamente. (Página 25) Ponga el interruptor de alimentación primero en la posición «OFF» y después en la posición «ON». No es posible encender el robot de limpieza con el mando a distancia. Reemplace las pilas del mando a distancia. (Página 12) Compruebe que el mando a distancia está dentro del área de cobertura de la unidad principal, que tiene un radio de 3

. (Página 12) Compruebe si el interruptor de alimentación principal de la parte inferior está en la posición «ON». (Página 15)39 REFERENCIAS Aviso sobre el software de código abierto Para obtener, bajo licencias de código abierto GPL, LGPL y MPL entre otras, el código fuente contenido en este producto, entre en http://opensource.lge.com.Además del código fuente, también podrá descargar todos los términos de la licencia y todas las exenciones de responsabilidad sobre la garantía a los que se hace referencia. Ensamblado y desensamblado de la batería Ponga el interruptor de alimentación principal de la parte inferior izquierda del robot de limpieza en la posición «OFF».Coloque la batería.Ponga el interruptor de alimentación principal de la parte inferior izquierda del robot de limpieza en la posición «OFF».Separe el cable de la batería mientras presiona el gancho conector.Extraiga el tornillo con un destornillador y retire la batería del aparato.

ADVERTENCIA Precauciones en caso de incendio, explosión, descarga eléctrica, o avería.
