TWS125 - Vermaler Toolcraft - Gratis gebruiksaanwijzing en handleiding

Technische specificaties	Toolcraft TWS125 versnipperaar
Type versnipperaar	Tuinversnipperaar
Vermogen	1250 W
Verwerkingscapaciteit	Tot 40 mm diameter
Gewicht	15 kg
Afmetingen	Compacte afmetingen voor gemakkelijke opslag
Gebruik	Ideaal voor tuinieren en onderhoud van groenvoorzieningen
Onderhoud	Regelmatige reiniging van messen en opvangbak
Veiligheid	Overbelastingsbeveiliging, veiligheidsschakelaar
Algemene informatie	Fabrikantgarantie, klantenservice beschikbaar

Veelgestelde vragen - TWS125 Toolcraft

Hoe monteer ik de Toolcraft TWS125?

Om de Toolcraft TWS125 te monteren, bevestigt u eerst de opvangbak aan de versnipperaar. Bevestig vervolgens het handvat volgens de montagehandleiding die bij de doos is geleverd.

De versnipperaar start niet, wat moet ik doen?

Controleer of het apparaat goed is aangesloten en of het stopcontact werkt. Zorg er ook voor dat het deksel goed gesloten is, want de versnipperaar start niet als het deksel niet op zijn plaats zit.

Hoe maak ik de Toolcraft TWS125 schoon?

Koppel het apparaat los voordat u het schoonmaakt. Gebruik een zachte borstel om vuil te verwijderen. Vermijd het gebruik van water direct op het apparaat.

Welke soorten afval kan ik versnipperen met de Toolcraft TWS125?

De Toolcraft TWS125 is ontworpen om tuinafval te versnipperen, zoals takken, bladeren en plantenresten. Vermijd het versnipperen van niet-organisch afval of harde materialen.

Wat moet ik doen als de versnipperaar vastloopt?

Als de versnipperaar vastloopt, stop het apparaat onmiddellijk en koppel het los. Verwijder het vastzittende materiaal met beschermende handschoenen. Probeer de blokkade niet te verwijderen terwijl het apparaat aan staat.

Wat is de capaciteit van de opvangbak van de Toolcraft TWS125?

De opvangbak van de Toolcraft TWS125 heeft een capaciteit van 50 liter, waardoor u een aanzienlijke hoeveelheid afval kunt versnipperen voordat u deze moet legen.

Kan ik de Toolcraft TWS125 in de regen gebruiken?

Nee, het wordt niet aanbevolen om de Toolcraft TWS125 in de regen of natte omstandigheden te gebruiken, omdat dit het apparaat kan beschadigen en een elektrisch risico kan vormen.

Wat is de garantie van de Toolcraft TWS125?

De Toolcraft TWS125 wordt doorgaans geleverd met een garantie van 2 jaar. Bewaar uw aankoopbewijs voor eventuele claims.

GEBRUIKSAANWIJZING TWS125 Toolcraft

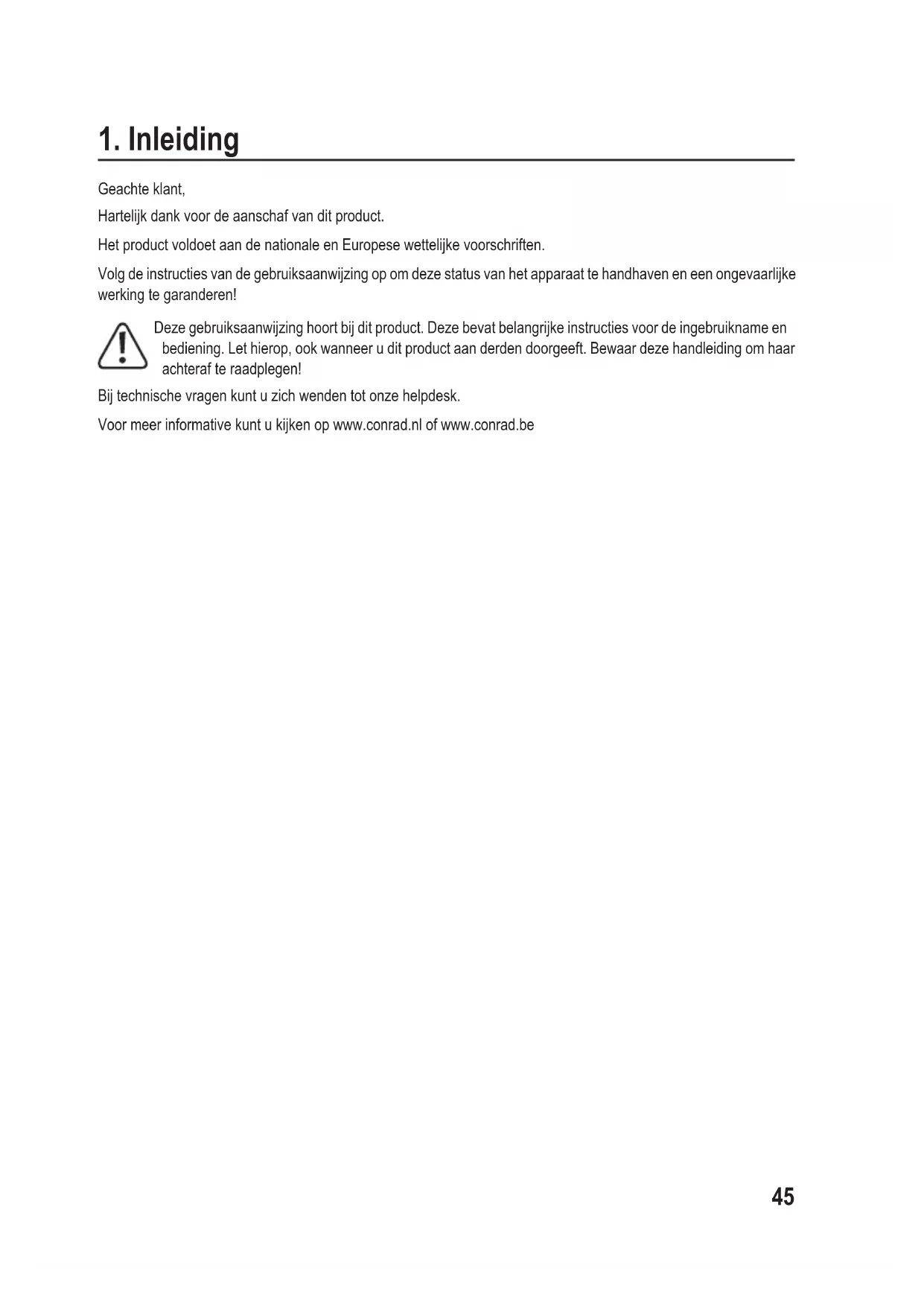

Geachte klant, Hartelijk dank voor de aanschaf van dit product. Het product voldoet aan de nationale en Europese wettelijke voorschriften. Volg de instructies van de gebruiksaanwijzing op om deze status van het apparaat te handhaven en een ongevaarlijke werking te garanderen! Deze gebruiksaanwijzing hoort bij dit product. Deze bevat belangrijke instructies voor de ingebruikname en bediening. Let hierop, ook wanneer u dit product aan derden doorgeeft. Bewaar deze handleiding om haar achteraf te raadplegen! Bij technische vragen kunt u zich wenden tot onze helpdesk. Voor meer informative kunt u kijken op www.conrad.nl of www.conrad.be46

2. Verklaring van de symbolen

In deze gebruiksaanwijzing en/of op het gereedschap kunnen de volgende symbolen worden gebruikt: Het symbool met een bliksemschicht in een driehoek wordt gebruikt als er een risico voor uw gezondheid bestaat, bijv. door een elektrische schok. Dit symbool met het uitroepteken in een driehoek wordt gebruikt om belangrijke informatie in deze gebruiksaanwijzing te onderstrepen. Lees deze informatie altijd aandachtig door. Lees de instructies aandachtig door. In overeenstemming met de essentiële veiligheidsstandaarden van de Europese richtlijnen. Klasse II gereedschap - dubbele isolatie - u heeft geen geaarde stekker nodig. Defecte en/of afgedankte elektrische of elektronische apparaten dienen bij desbetreffende recyclingpunten te worden afgegeven. Trek de stekker direct uit het stopcontact voor het geval dat de kabel beschadigd raakt en tijdens onderhoud. Draag oogbescherming. Draag een stofmasker Het pijl-symbool duidt op speciale informatie en advies voor het gebruik.47

Indien gebruikt in overeenstemming met het beoogde gebruiksdoeleinde, voldoet het apparaat aan de nieuwste technieken, maar ook aan de huidige veiligheidsvoorwaarden ten tijde van de marktintroductie. Het apparaat is uitsluitend bestemd voor niet professioneel gebruik voor het droog schuren en snijden van metaal en steenmateriaal. Demachinemoetinovereenstemmingmetdeindezegebruiksaanwijzinggenoemdespecicatieswordengebruikt. Het apparaat is niet geschikt voor commercieel of industrieel gebruik. Ieder ander soort gebruik is niet toegestaan. Onjuist gebruik of aanpassingen van het apparaat of het gebruik van toebehoor dat niet is getest of goedgekeurd door de fabrikant kunnen onvoorziene schade veroorzaken! Elk gebruik dat afwijkt van het beoogde gebruik en welk niet wordt vermeld in deze gebruiksaanwijzing dient als ongeautoriseerd gebruik te worden gezien en laat alle wettelijke garantieaanspraken tegenover de fabrikant vervallen.

• Haakse slijper: 1 stuks

• Aanvullende handgreep: 1 stuks

• Binnenzeskantsleutel: 1 stuks

• Slijpbescherming: 1 stuks

• Snijbescherming: 1 stuks

• Gebruiksaanwijzing: 1 stuks Na het uitpakken dient u alle accessoires op beschadigingen te controleren en gebruik het gereedschap niet als iets defect is. Meest recente gebruiksaanwijzing Download de meest recente gebruiksaanwijzing via www.conrad.com/downloads of scan de afgebeelde QR-code. Volg de aanwijzingen op de website.48

5. Veiligheidsinstructies

WAARSCHUWING Lees alle veiligheidswaarschuwingen en instructies. Het niet opvolgen van alle waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel. BEWAAR ALLE WAARSCHUWINGEN EN INSTRUCTIES VOOR LATERE RAADPLEGING. De term “elektrisch gereedschap” in de waarschuwingen verwijst naar uw door het stroomnet aangedreven (met kabel) handgereedschap of accu-aangedreven (snoerloos) handgereedschap. a) Veiligheid op de werkplek

• Houd uw werkplaats schoon en goed verlicht. Rommelige of donkere ruimten kunnen ongevallen veroorzaken.

• Gebruik geen elektrisch gereedschap in explosieve ruimten, bijvoorbeeld in de aanwezigheid van ontvlambare vloeistoffen, gassen of stof. Handgereedschap creëert vonken en deze kunnen stof of dampen in brand steken.

• Houdkinderenenomstandersuitdebuurtwanneeruelektrischgereedschapbedient.Aeidingkan leiden tot controleverlies. b) Elektrische veiligheid

• De stekker van het elektrisch gereedschap dient op het stopcontact te passen. Pas de stekker op geen enkele manier aan. Gebruik geen adapterstekker met (geaard) elektrisch gereedschap. Onaangepaste stekkers en overeenkomstige stopcontacten beperken het risico op elektrische schokken.

• Vermijd lichamelijk contact met geaarde oppervlakken, zoals leidingen, radiatoren, fornuizen en koelkasten. Het risico op een elektrische schok is groter als uw lichaam geaard is.

• Stel elektrisch gereedschap niet bloot aan regen of vochtige omstandigheden. Water dat elektrisch gereedschap binnendringt, vergroot het risico op elektrische schokken.

• Gebruik de kabel niet op een verkeerde manier. Gebruik de kabel nooit om het elektrisch gereedschap mee te dragen of mee te trekken of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen en bewegende onderdelen. Beschadigde of verstrikte kabels vergroten het risico op elektrische schokken.

• Wanneer u een elektrisch gereedschap buitenshuis bedient, gebruik dan een verlengkabel dat geschikt is voor gebruik buitenshuis. Het gebruik van een kabel dat geschikt is voor gebruik buitenshuis, verkleint het risico op een elektrische schok.

• Als het gebruik van handgereedschap in een vochtige ruimte noodzakelijk is, gebruik dan een differentieelschakelaar. Het gebruik van een differentieelschakelaar verkleint het risico op elektrische schokken.49 c) Persoonlijke veiligheid

• Wees waakzaam, let op wat u doet en gebruik uw gezond verstand wanneer u elektrisch gereedschap gebruikt. Gebruik geen elektrisch gereedschap als u moe bent of onder de invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid tijdens het gebruik van elektrische gereedschappen kan leiden tot ernstig persoonlijk letsel.

• Draag persoonlijke beschermingsuitrusting. Draag altijd oogbescherming. Beschermingsuitrusting zoals een stofmasker, slipvaste werkschoenen, veiligheidshelm of gehoorbescherming afhankelijk van de aard en het gebruik van het gereedschap verkleint het risico op persoonlijk letsel.

• Vermijd dat het gereedschap per ongeluk wordt gestart. Zorg ervoor dat de schakelaar is ingesteld op de uit-positie voordat u het gereedschap op een stroombron en/of het accupack aansluit, vastneemt of draagt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of gereedschap ingeschakeld op de stroomvoorziening aansluiten kan ongevallen veroorzaken.

• Verwijder instelsleutels of moersleutels voordat u het elektrisch gereedschap inschakelt. Een instelsleutel of moersleutel in een draaiend deel van het elektrisch gereedschap kan leiden tot een persoonlijk letsel.

• Reik niet te ver. Zorg er altijd voor dat u stevig en stabiel staat. Dit zorgt ervoor dat u het elektrisch gereedschap in onverwachte situaties beter onder controle kunt houden.

• Draag passende kleding. Draag geen los hangende kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Los hangende kleding, sieraden en lang haar kunnen in bewegende onderdelen verstrikt raken.

• Wanneer de montage van stofafzuigings- of stofopvangvoorzieningen mogelijk is, dient u ervoor te zorgen dat deze juist aangesloten en gebruikt worden. Het gebruik van een stofopvang kan helpen om het risico in verband met stof te verlagen. d) Elektrisch gereedschap gebruiken en onderhouden

• Overbelast het elektrisch gereedschap niet. Gebruik het juiste elektrisch gereedschap voor uw toepassing. Met het juiste elektrisch gereedschap werkt u beter en veiliger binnen het aangegeven capaciteitsbereik.

• Gebruik het elektrisch gereedschap niet als de schakelaar niet kan worden in- en uitgeschakeld. Een elektrisch gereedschap dat niet met de schakelaar kan worden bediend is gevaarlijk en moet worden gerepareerd.

• Trek de stekker uit het stopcontact en/of accupack voordat u het elektrisch gereedschap instelt, accessoires vervangt of het gereedschap opbergt. Deze preventieve voorzorgsmaatregelen beperken het risico op onbedoeld starten van het elektrisch gereedschap.

• Berg niet-gebruikt gereedschap op buiten het bereik van kinderen en zorg ervoor dat personen die niet vertrouwd zijn met het gereedschap of die deze instructies niet hebben gelezen het gereedschap niet gebruiken. Elektrisch gereedschap is gevaarlijk wanneer dit door onervaren personen wordt gebruikt.

• Onderhoud van elektrisch gereedschap. Controleer of de bewegende onderdelen correct functioneren en niet vastklemmen en of de onderdelen zodanig gebroken of beschadigd zijn dat de werking van het elektrisch gereedschap nadelig wordt beïnvloedt. Laat beschadigde onderdelen repareren voordat u het elektrisch gereedschap gebruikt. Vele ongevallen worden veroorzaakt door slecht onderhouden elektrisch gereedschap.

• Houd de snij-onderdelen scherp en schoon. Zorgvuldig onderhouden snij-gereedschap met scherpe snijranden klemmen minder snel vast en zijn gemakkelijker te beheersen.50

• Gebruik het elektrisch gereedschap, accessoires, inzetgereedschap, enz. in overeenstemming met deze instructies en houd hierbij met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische gereedschap voor andere dan de voorziene toepassingen kan tot gevaarlijke situaties leiden. e) Service

• Laatuwelektrischgereedschapreparerendooreengekwaliceerdereparateurenalleenmetidentieke reserveonderdelen. Dit waarborgt de veiligheid van het elektrisch gereedschap. f) Veiligheidswaarschuwing voor haakse slijper

• Controleer dat de ventilatiesleuven niet geblokkeerd zijn.

• Zeker het werkstuk altijd met klemmen of dergelijke. Houd het werkstuk nooit met de hand vast.

• Gebruik altijd het juiste soort schuurpapier voor de uit te voeren werkzaamheden.

• Gebruik nooit schijven met een maximum RPM dat lager is dan dat van het gereedschap.

• Gebruik nooit te grote schijven.

• Gebruik nooit beschadigde of versleten schijven of schijven die niet eenvoudig op de spil van de slijpmachine passen. Gebruik nooit een adapterring of iets soortgelijks om de schijven met te grote gaten op de spil van de slijpmachine te bevestigen.

• Plaats uw handen of vingers nooit naast de schijf terwijl de slijpmachine is ingeschakeld.

• Houd de stroomkabel buiten het werkbereik.

• Houd de handgrepen en de slijpmachine in zijn geheel vrij van olie, vet, water en andere vloeistoffen.

• Leg de slijpmachine nooit neer totdat de schijf compleet tot stilstand is gekomen.

• Raak het te bewerken voorwerp of metalen vullingen niet aan totdat deze zijn afgekoeld.

• Gebruik de slijpmachine niet om hiermee voorwerpen met magnesium te bewerken.51

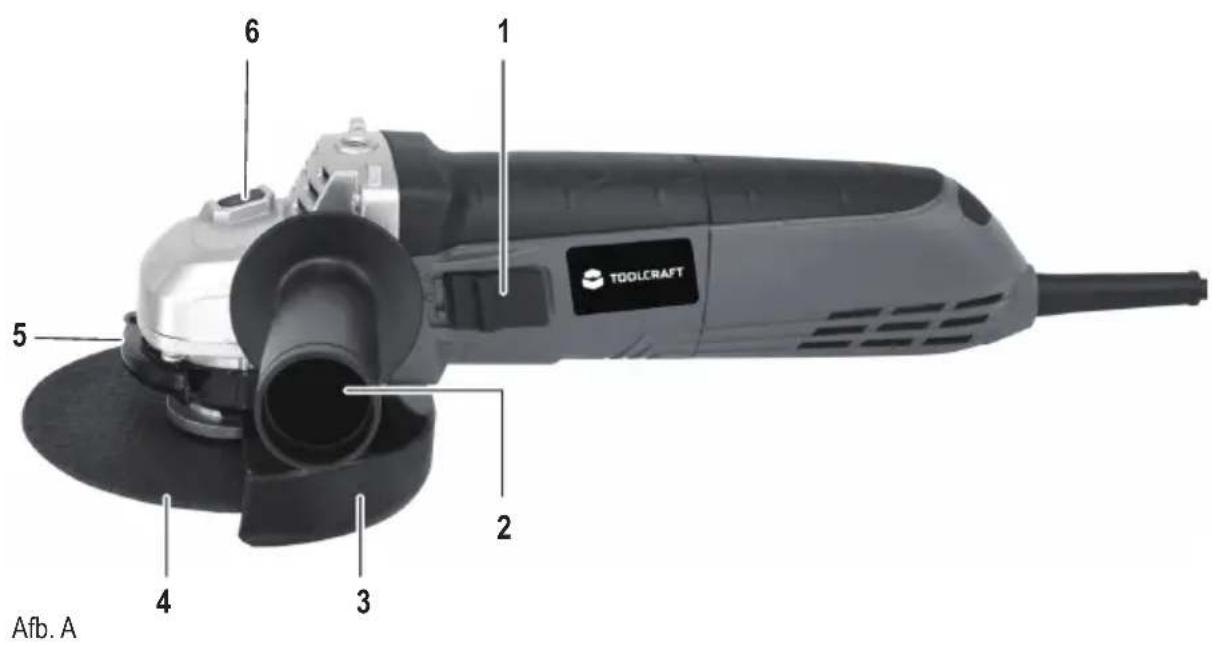

Afb. A 1 AAN-/UIT-schakelaar 2 Extra handgreep 3 Beschermende afdekking voor het schuren 4 Schuurschijf 5 Klemschroef voor de beschermende afdekking 6 Vergrendelingsknop voor de spil52

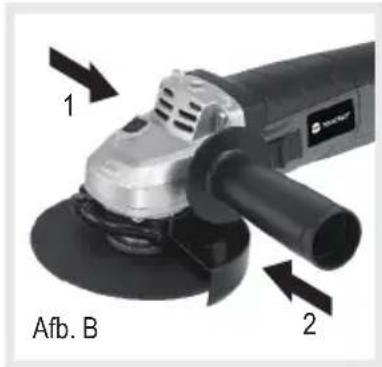

• Zie afbeelding B.• De extra handgreep kan aan de linker- [1] of aan de rechter [2] kant van het product worden bevestigd.• Schroef de extra handgreep stevig vast in het gat met schroefdraad in het apparaat. Toegestane schuurgereedschap

• Het toegestane maximum RPM of snijdsnelheid van de gebruikte slijpende lichamen moeten in overeenstemming zijn met de details in de onderstaande tabel.• Neem daarom alstublieft de toegestane RPM of perifere snelheid op het label van het slijpende lichaam in acht.
• Gebruik altijd de intermediate lagen die worden meegeleverd met het schuurmateriaal: deze bevinden zich tussen hetschurendmateriaalendeklemensenmoetenminstensdezelfdeafmetingenhebenalsdecontactoppervlakvandeens.
• Als u schuurmateriaal met draad gebruikt, moet u ervoor zorgen dat het eind van de spil nooit in contact komt met de geperforeerde plaat van het schuurgereedschap.
• Schuurmateriaal met draad moet ver genoeg op de schuurspil geschroefd kunnen worden, zodat hij stevig op de ensvandeschuurspilaanheteindevandeschroefdraadvandeschuurspilzit. De schuurschijf bevestigen Risico op verwondingen! Gebruik nooit beschadigde schuurschijven. Controleer altijd de schuurschijf op scheuren of andere beschadigingen voordat u hem gebruikt. Gebruik alleen schuurschijven diens toegestane rotatiesnelheid minstens zo hoog is als de onbelaste snelheid van het apparaat. Risico op verwondingen! De toegestane diameter voor de schuurschijf moet altijd in overeenstemming zijn met de aangaven. Risico op verwondingen! Gebruik alleen schuurschijven die zijn toegestaan voor het te bewerken materiaal.• Zie afbeelding C.• Druk de vergrendelingsknop van de spil aan de bovenkant van het gereedschap en houd hem ingedrukt.• Draaideensmoerlos(7).• Plaats de schuurschijf op de spil. Voldoe aan de vereiste installatiepositie van de schuurschijf.• Plaatsdeensmoeropdespil.• Letopdeinstallatiepositievandeensmoer:• Flens is weggericht van de schuurschijf: voor dunne schijven zoals snijschijven.

• Flens is naar de schuurschijf toe gericht: voor dikkere schijven zoals schuurschijven.

• Draaideensmoervastmetbehulpvandemeegeleverdepensleutelterwijludevergrendelingsknopvandespil drukt. b) Inbedrijfstelling

• Zie afbeelding A. De beschermende afdekking aanpassen De beschermende afdekking moet worden aangepast zodat deze voorkomt dat vonken en deeltjes in de richting van de bediener worden geslingerd.

• De beschermende afdekking aanpassen

• Draai de bout (5) weer vast c) Gebruik Risico op verwondingen! Laat het apparaat enkele seconden onbelast draaien voordat u het gebruikt. Als er sprake is van trillingen, dient u de schuurschijf onmiddellijk te vervangen. Risico op verwondingen! Het apparaat mag alleen met de gemonteerde extra handgreep en de correct gemonteerde beschermende afdekking worden gebruikt. Voor het inschakelen controleren Controleer de veilige toestand van het apparaat:

• Controleer op zichtbare defecten.

• Controleer of alle onderdelen van de machine veilig zijn gemonteerd. Aan-/uitschakelen Risico op verwonden! Na het uitschakelen van het apparaat loopt dit nog een paar seconden door. Wacht totdat de schuurschijf tot stilstand is gekomen voordat u het apparaat weg legt. Mocht de stroom uitvallen, wordt er een onderstroom-relais geactiveerd. Dit voorkomt dat het product zelfstandig kan herstarten zodra de stroom weer voorhanden is.

• Om het product weer aan te schakelen, moet de hoofdschakelaar eerst worden uitgeschakeld en vervolgens weer aangeschakeld. - Aanschakelen: Druk op de aan-/uitschakelaar (1) en schuif hem gelijktijdig naar voren om in deze positie [1] te vergrendelen. - Uitschakelen: Druk eventjes op de aan-/uitschakelaar (1) en laat hem weer terugglijden in de oorspronkelijke positie [0].

Afb. D54 Tips voor het gebruik Risico op verwondingen! Gebruik nooit snijschijven om te schuren. Risico op verwondingen! De schuurschijf en het werkstuk worden zeer heet tijdens het gebruik. Laat de schuurschijf en het werkstuk eerst compleet afkoelen voordat u hen aanraakt. Risicoopverwondingen!Schuuraltijdmetdegespeciceerdeoppervlakken: Snijschijven:Perifeeroppervlak;schuurschijf,schuurwiel:zijkant.

• Klem het werkstuk altijd stevig vast.

• Kantel het apparaat nooit als u materialen snijd.

• Oefen nooit excessieve druk uit op het apparaat.

8. Probleemoplossing

Door de aankoop van deze haakse slijper heeft u een modern product gekocht dat operationeel zeer betrouwbaar is. Desalniettemin kunnen er problemen of storingen de kop opsteken. Hierna vindt u een beschrijving voor het oplossingen van storingen. Neem altijd de veiligheidsinformatie in deze gebruiksaanwijzingen in acht. Probleem Oplossing Het apparaat loopt niet.

• Controleer kabel, stekker, stopcontact en zekering.

• Neem contact op met uw verkoper. Onvoldoende vermogen.

• Gebruik een geschikte schuurschijf.

• Monteer de schuurschijf.55

9. Onderhoud en reiniging

Ontkoppel het elektrisch gereedschap altijd voordat u aanpassingen of onderhoud uitvoert. Als de kabel is beschadigd, moet het worden vervangen door de fabrikant of zijn klantenservice om gevaar te vermijden. a) Reinigen Gebruik geen oplosmiddelen als u de kunststof onderdelen reinigt. De meeste kunststof onderdelen kunnen worden beschadigd wanneer ze in contact komen met commerciële oplosmiddelen.

• Gebruik schone doeken voor het verwijderen van vuil, koolstof, etc.

• Verbreek de stroomverbinding direct als de stroomkabel beschadigd is.

• Zorg ervoor dat het gereedschap niet wordt blootgesteld aan regen. b) Smering Alle lagers van dit gereedschap zijn gesmeerd met een voldoende hoeveelheid hoogwaardig smeermiddel voor de levensduur van het gereedschap onder normale gebruiksvoorwaarden. Daarom is het smeren niet nodig.

Elektronische apparaten zijn recyclebaar afval en horen niet bij het huisvuil. Als het product niet meer werkt moet u het volgens de geldende wettelijke bepalingen voor afvalverwerking afvoeren. Op deze wijze voldoet u aan uw wettelijke verplichtingen en draagt u bij aan de bescherming van het milieu.56

11. Conformiteitsverklaring (DOC)

Bij deze verklaart Conrad Electronic SE, Klaus-Conrad-Strasse 1, D-92240 Hirschau, Duitsland, dat het product voldoet aan de volgende richtlijnen, normen en/of wetgevingen. EMC-richtlijn 2014/30/EG EN 55014-1:2006+A1:2009+A2:2011 EN 55014-2:1997+A1:2001+A2:2008 EN 61000-3-2:2014 EN 61000-3-3:2013 Machinerichtlijn 2006/42/EG EN 60745-1:2009+A11:2010 EN 60745-2-4:2009+A11:2011 RoHS richtlijn 2011/42/EG CE-markering op het product Klik op de volgende link om de volledige tekst van de EU-conformiteitsverklaring te lezen: www.conrad.com/downloads Kies een taal door op een vlagsymbool te klikken en voer dan in het zoekveld het bestelnummer van het product in. U kunt de EU-conformiteitsverklaring vervolgens als PDF-document downloaden.57

• De opgegeven totale vibratiewaarde is gemeten volgens de standaard testmethode en kan worden gebruikt om het apparaat met een ander apparaat te vergelijken.

• De opgegeven totale trillingswaarde kan tevens worden gebruikt in een voorafgaande beoordeling op blootstelling. b) Waarschuwing

• De trillingsafgifte tijdens het werkelijk gebruik van het elektrisch handgereedschap kan verschillen van de opgegeven totale waarde, dit is afhankelijk van de manier waarop het gereedschap wordt gebruikt.
