Produkttyp	Winkelschleifer
Marke	Toolcraft
Modell	TWS125
Verwendungszweck	Trockenschleifen und Trennen von Metall- und Steinmaterialien (nicht professionelle Nutzung)
Stromversorgung	230-240 V AC, 50 Hz
Nennleistung	900 W
Maximaler Scheibendurchmesser	125 mm
Schalldruckpegel (LpA)	88,6 dB(A) (KpA=3 dB(A))
Schallleistungspegel (LwA)	99,6 dB(A) (KwA=3 dB(A))
Vibrationspegel (Hauptgriff)	5,734 m/s² (K=1,5 m/s²)
Vibrationspegel (Zusatzgriff)	6,315 m/s² (K=1,5 m/s²)
Schutzklasse	II (doppelte Isolierung)
Lieferumfang	Winkelschleifer, Zusatzgriff, Schlüssel für Innensechskantschrauben, Schutzhaube, Trennkapsel, Bedienungsanleitung
Hauptfunktionen	Ein-/Ausschalter mit Feststellfunktion, Spindelarretierung für Scheibenwechsel, Verstellung der Schutzhaube
Sicherheit	Verstellbare Schutzhaube, Zusatzgriff, Sicherheitsbremse (Unterspannungsrelais), automatischer Stopp bei Stromausfall
Wartung und Reinigung	Mit einem sauberen Tuch reinigen, Lösungsmittel vermeiden; Dauerschmierung der Lager
Abkühlzeiten	Scheibe und Werkstück vor dem Berühren abkühlen lassen
Recycling	Elektrogerät gemäß gesetzlichen Bestimmungen recyceln
Enthaltenes Zubehör	Zusatzgriff, Schutzhaube, Spannschlüssel, Trennkapsel
Garantie und Support	Conrad Electronic SE (Schweiz: www.conrad.ch)

Häufig gestellte Fragen - TWS125 Toolcraft

Welchen Scheibentyp verwende ich am Winkelschleifer Toolcraft TWS125?

Verwenden Sie Schleif- oder Trennscheiben mit einem maximalen Durchmesser von 125 mm. Stellen Sie sicher, dass die maximale Scheibendrehzahl (U/min) mindestens so hoch ist wie die des Schleifers. Verwenden Sie niemals beschädigte oder überdimensionierte Scheiben.

Wie befestige ich den Zusatzgriff am TWS125?

Der Zusatzgriff wird in eine der beiden Gewindebohrungen links oder rechts am Produkt geschraubt. Ziehen Sie ihn vor Gebrauch fest an.

Wie wechsle ich die Schleifscheibe?

Drücken Sie den Spindelarretierungsknopf (oben am Werkzeug), um die Drehung zu blockieren. Lösen Sie die Spannmutter mit dem mitgelieferten Schlüssel. Ersetzen Sie die Scheibe unter Beachtung der Einbaurichtung (flache oder erhabene Seite der Brille je nach Scheibendicke). Ziehen Sie die Mutter fest an.

Der Schleifer startet nicht, was tun?

Überprüfen Sie zuerst das Netzkabel, den Stecker und die Steckdose. Stellen Sie sicher, dass die Sicherung nicht durchgebrannt ist. Wenn das Problem weiterhin besteht, wenden Sie sich an Ihren örtlichen Händler.

Welche persönliche Schutzausrüstung muss ich tragen?

Tragen Sie stets Augenschutz, eine Staubmaske, Handschuhe, Sicherheitsschuhe und ggf. einen Gehörschutz. Vermeiden Sie lockere Kleidung und Schmuck.

Kann ich den Schleifer für Nassschliff verwenden?

Nein. Der Schleifer ist nur für Trockenschliff vorgesehen. Setzen Sie ihn nicht Wasser oder Regen aus, um Stromschlaggefahr zu vermeiden.

Wie reinige ich den Winkelschleifer?

Trennen Sie das Gerät vom Netz. Verwenden Sie ein sauberes, trockenes Tuch, um Schmutz und Staub zu entfernen. Verwenden Sie keine aggressiven Lösungsmittel, die Kunststoffteile beschädigen könnten.

Was tun, wenn die Schleifscheibe ungewöhnlich vibriert?

Stoppen Sie das Gerät sofort. Ersetzen Sie die Scheibe, wenn sie beschädigt oder falsch montiert ist. Überprüfen Sie, ob die Spannmutter fest sitzt und die Scheibe zentriert ist.

Kann der Schleifer nach einem Stromausfall wieder anlaufen?

Nein. Ein Unterspannungsrelais verhindert den automatischen Neustart. Zum Wiedereinschalten den Ein-/Ausschalter auf 'Aus' und dann wieder auf 'Ein' stellen.

Wo finde ich die Konformitätserklärung (DOC)?

Die EU-Konformitätserklärung steht auf der Conrad-Website (www.conrad.com/downloads) zum Download bereit. Suchen Sie nach der Bestellnummer des Produkts (1582581), um das PDF-Dokument zu erhalten.

BEDIENUNGSANLEITUNG TWS125 Toolcraft

D Bedienungsanleitung

Winkelschleifer T-WS125 900W

Best.-Nr. 1582581 Seite 2 - 15

1. Einführung ....3
2. Symbol-Erklärungen ....4
3. Bestimmungsgemäße Verwendung....5
4. Lieferumfang....5
5. Sicherheitshinweise 6

a) Arbeitsplatzsicherheit 6
b) Elektrische Sicherheit....6
c) Sicherheit von Personen ....7
d) Verwendung und Behandlung des Elektrowerkzeugs 7
e) Service....8
f) Sicherheitshinweise für Winkelschleifer 8

1. Bedienelemente....9
2. Betrieb 10

a) Montage....10
b) Inbetriebnahme....11
c) Betrieb 11

1. Fehlersuche....12
2. Wartung und Reinigung 13

a) Reinigung 13
b) Schmierung 13

1. Entsorgung .... 13

2. Konformitätserklärung (DOC) 14

3. Technische Daten 15

a) Hinweis....15
b) Warnung 15

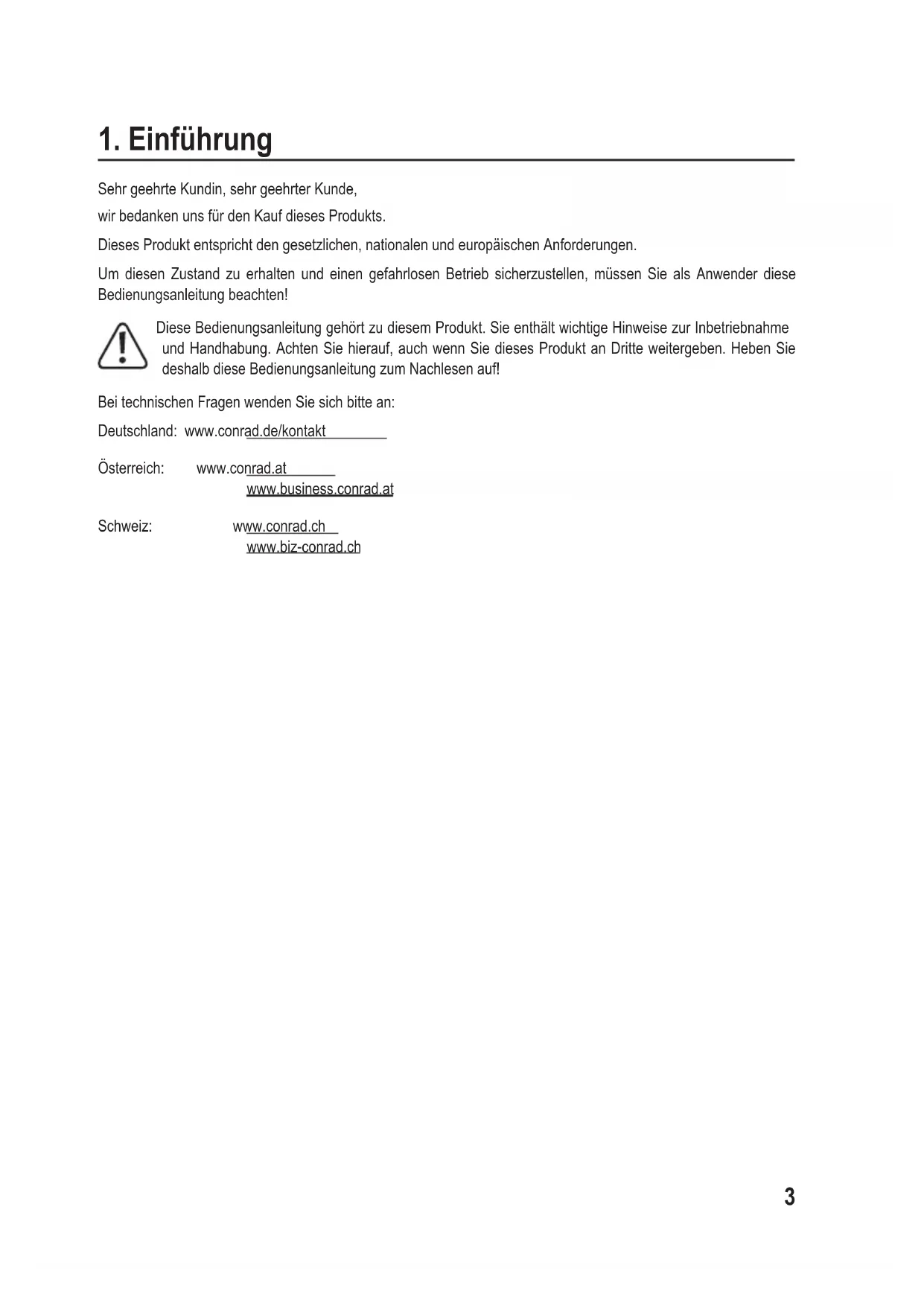

1. Einführung

Sehr geehrte Kundin, sehr geehrter Kunde,

wir bedanken uns für den Kauf dieses Produkts.

Dieses Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen.

Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten!

Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben. Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!

Bei technischen Fragen wenden Sie sich bitte an:

Deutschland: www.conrad.de/kontakt

Österreich: www.conrad.at

Schweiz: www.conrad.ch

www.biz-conrad.ch

2. Symbol-Erklärungen

In dieser Anleitung und/oder auf dem Gerät werden nachstehende Symbole verwendet:

Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für Ihre Gesundheit besteht, z. B. durch elektrischen Schlag.

Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in dieser Bedienungsanleitung hin. Lesen Sie diese Informationen immer aufmerksam.

Lesen Sie die Bedienungsanleitung sorgfältig.

Entspricht den wesentlichen anwendbaren Sicherheitsvorschriften der europäischen Richtlinien.

Gerät der Schutzklasse II – Doppelte Isolierung – Sie benötigen keinen geerdeten Stecker.

Fehlerhafte und/oder nicht mehr gebrauchsfähige elektrische oder elektronische Geräte müssen einer umweltgerechten Wiederverwertung zugeführt werden.

Netzstecker unverzüglich aus der Steckdose ziehen, falls die Anschlussleitung beschädigt wird oder Instandhaltungsarbeiten durchgeführt werden.

Augenschutz tragen.

Staubschutzmaske tragen.

Das Pfeilsymbol ist zu finden, wenn besondere Tipps und Hinweise zur Bedienung gegeben werden.

3. Bestimmungsgemäße Verwendung

Dieses Gerät entspricht für seine bestimmungsgemäße Verwendung dem neuesten Stand der Technik sowie den zum Zeitpunkt seiner Markteinführung geltenden Sicherheitsanforderungen.

Das Gerät ist ausschließlich für nicht professionelle Verwendung zum Schleifen und Trennen von Metall- und Steinwerkstoffen ohne Wasser bestimmt.

Die Maschine muss unter Einhaltung der in dieser Anleitung aufgeführten Angaben betrieben werden.

Das Gerät ist nicht für gewerblichen oder industriellen Einsatz geeignet.

Jeder anderweitige Gebrauch ist unzulässig.

Unsachgemäßer Gebrauch oder Änderungen am Gerät oder Verwendung von Bauteilen, die nicht vom Hersteller getestet und zugelassen wurden, können zu unvorhergesehenen Schäden führen!

Ein von der bestimmungsgemäßen Verwendung abweichender und nicht in dieser Anleitung beschriebener Gebrauch gilt als unzulässige Verwendung und befreit den Hersteller von seiner gesetzlichen Haftung.

4. Lieferumfang

• Winkelschleifer: 1 x
• Zusätzlicher Handgriff: 1x
• Innensechskantschlüssel: 1 x
  • Schleifscheibenschutz: 1x
• Handschutz: 1x
  • Bedienungsanleitung: 1 x

Prüfen Sie das Werkzeug und das Zubehör nach dem Auspacken auf Schäden und verwenden Sie das Werkzeug nicht, wenn es defekt ist.

Aktuelle Bedienungsanleitungen

Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads herunter oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf der Webseite.

5. Sicherheitshinweise

WARNUNG Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

BEWAHREN SIE ALLE SICHERHEITSHINWEISE UND ANWEISUNGEN FÜR DIE ZUKUNFT AUF.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) oder auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

a) Arbeitsplatzsicherheit

• Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen.
• Arbeiten Sie mit Elektrowerkzeugen nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
• Halten Sie Kinder und Zuschauer während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

b) Elektrische Sicherheit

• Der Anschlussstecker eines Elektrowerkzeugs muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit geerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlags.
• Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
• Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlags.
• Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen fern. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlags.
• Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Verwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlags.
• Wenn der Betrieb des Elektrowerkzeugs in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter (RCD). Wenn der Betrieb des Elektrowerkzeugs in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter (RCD).

c) Sicherheit von Personen

• Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeugs kann zu ernsthaften Verletzungen führen.
• Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubschutzmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, verringert je nach Einsatzbedingungen das Risiko von Verletzungen.
• Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeugs den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.
• Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen.
• Vermeiden Sie eine instabile Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.
• Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung und keinen Schmuck. Halten Sie Haare, Kleidung und Handschuhe von sich bewegenden Teilen fern. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.
• Wenn Staubabsaug- und Staubauffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.

d) Verwendung und Behandlung des Elektrowerkzeugs

• Überlasten Sie das Elektrowerkzeug nicht. Verwenden Sie für Ihre Anwendung das richtige Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.
• Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.
• Ziehen Sie den Netzstecker aus der Steckdose und/oder entfernen Sie den Akku aus dem Elektrowerkzeug, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät ablegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeugs.
• Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Elektrowerkzeug nicht benutzen, die mit diesem nicht vertraut sind oder diese Anleitung nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.

• Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei ausgerichtet sind und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeugs beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Elektrowerkzeugs reparieren. Viele Unfälle gehen auf schlecht gewartete Elektrowerkzeuge zurück.

• Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.

• Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend dieser Anleitung und berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Das Benutzen von Elektrowerkzeugen für andere Zwecke als die vorgesehenen, kann zu gefährlichen Situationen führen.

e) Service

- Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeugs erhalten bleibt.

f) Sicherheitshinweise für Winkelschleifer

• Achten Sie darauf, dass die Lüftungsschlitze nicht verdeckt sind.
• Sichern Sie das Werkstück immer mit Spannvorrichtungen oder Schraubstock. Halten Sie das Werkstück nie mit der Hand.
• Verwenden Sie immer die für die auszuführende Arbeit passende Schleifscheibe.
• Verwenden Sie nie Scheiben mit einer niedrigeren zulässigen Drehzahl als der Höchstdrehzahl des Elektrowerkzeugs.
• Verwenden Sie nie zu große Scheiben.
• Verwenden Sie nie beschädigte oder abgenutzte Scheiben oder Scheiben, die nicht genau auf die Schleifspindel passen. Verwenden Sie nie einen Adapterring oder ähnliches, um Scheiben zu montieren, deren Löcher zu groß für die Schleifspindel sind.
• Bringen Sie Ihre Hand oder Finger nie in die Nähe des sich drehenden Winkelschleifers.
• Halten Sie das Netzkabel vom Arbeitsbereich fern.
• Bringen Sie den Winkelschleifer und seine Griffe nicht mit Öl, Schmierfett, Wasser oder anderen Flüssigkeiten in Berührung.
• Legen Sie den Winkelschleifer niemals ab, bevor das Einsatzwerkzeug völlig zum Stillstand gekommen ist.
• Fassen Sie das Werkstück oder Metallspäne nicht an, bevor sie abgekühlt sind.
• Verwenden Sie den Winkelschleifer nicht für Werkstücke aus Magnesium.

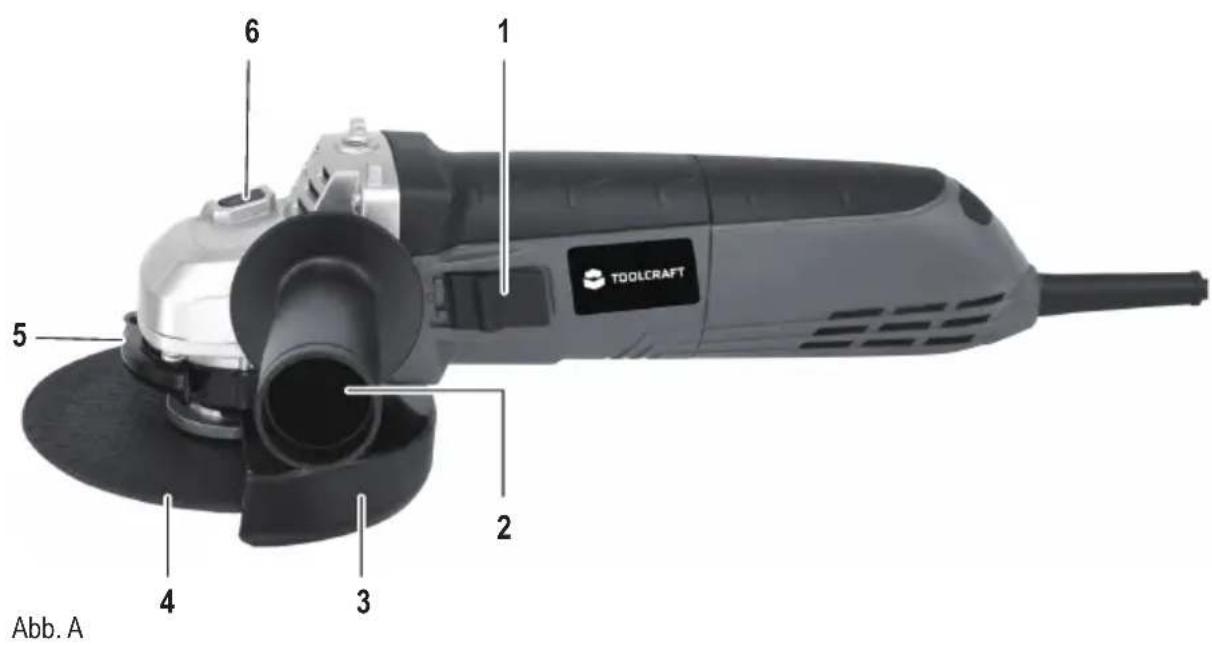

6. Bedienelemente

1 6 1 5 2 4 3 TOOLCRAFT Abb. A

1 Ein-/Ausschalter
2 Zusatzgriff
3 Schutzhaube zum Schleifen
4 Schleifscheibe
5 Feststellschraube für Schutzhaube
6 Spindel-Arretiertaste

7. Betrieb

a) Montage

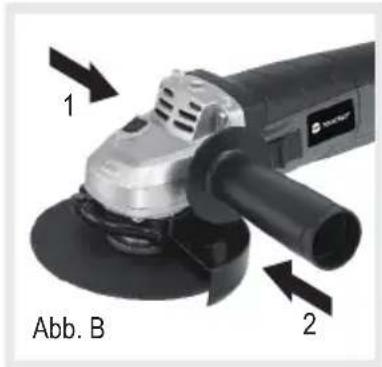

Montage des Zusatzgriffs

• Siehe Abbildung B.
• Der Zusatzgriff kann sowohl links [1] als auch rechts [2] vom Getriebekopf angebracht werden.
• Schrauben Sie den Zusatzgriff fest in die Gewindebohrung am Gerät ein.

1 Abb. B 2

Zulässige Schleifwerkzeuge

• Die zulässige Drehzahl oder Umfangsgeschwindigkeit der Schleifwerkzeuge muss den Angaben in der nachfolgenden Tabelle entsprechen.
- Beachten Sie deshalb die zulässige Drehzahl oder Umfangsgeschwindigkeit auf dem Etikett des Schleifwerkzeugs.
- Verwenden Sie immer die zu den Schleifwerkzeugen gehörenden Distanzscheiben: diese werden zwischen dem Schleifwerkzeug und dem Aufnahmeflansch eingesetzt und müssen mindestens so groß sein wie die Kontaktflächen der Flansche.
- Bei Verwendung von Schleifwerkzeugen mit Gewindeeinsätzen müssen Sie sich vergewissern, dass das Spindelende die Lochplatte des Winkelschleifers auf keinen Fall berührt.
- Schleifwerkzeuge mit Gewindeeinsätzen müssen sich so weit auf die Schleifspindel schrauben lassen, dass sie am Ende des Schleifspindelgewindes fest auf dem Schleifspindelflansch sitzen.

Schleifwerkzeug montieren

Verletzungsgefahr! Verwenden Sie nie schadhafte Schleifwerkzeuge. Überprüfen Sie das Schleifwerkzeug vor der Montage auf Risse oder andere Schäden. Verwenden Sie nur Schleifwerkzeuge, deren zulässige Drehzahl mindestens so hoch ist wie die Leerlaufdrehzahl des Elektrowerkzeugs.

Verletzungsgefahr! Der zulässige Durchmesser für das Schleifwerkzeug muss immer eingehalten werden. Verletzungsgefahr! Verwenden Sie nur für die bearbeiteten Werkstoffe zulässige Schleifkörper.

• Siehe Abbildung C.
• Halten Sie die Spindel-Arretiertaste auf der Oberseite des Werkzeugs gedrückt.
  • Schrauben Sie die Spannmutter (7) auf.
• Setzen Sie das Schleifwerkzeug auf die Spindel. Beachten Sie die erforderliche Montageposition des Schleifwerkzeugs.
• Setzen Sie die Spannmutter auf die Spindel.
• Beachten Sie die Montageposition der Spannmutter:
• Flansch zeigt vom Schleifwerkzeug weg: für dünne Scheiben, zum Beispiel Trennscheiben.
• Flansch zeigt zum Schleifwerkzeug: für dickere Scheiben, zum Beispiel Schleifscheiben.

7 1 2 Abb. C

- Halten Sie die Spindel-Arretiertaste gedrückt und ziehen Sie die Spannmutter mit dem mitgelieferten Zweilochschlüssel fest.

b) Inbetriebnahme

- Siehe Abbildung A.

Einstellung der Schutzhaube

Die Schutzhaube muss so eingestellt werden, dass ein Funken- und Teilchenflug in Richtung des Bedieners verhindert wird.

• Lockern Sie die Schraube (5).
• Stellen Sie die Schutzhaube ein.
  • Ziehen Sie die Schraube (5) wieder fest.

c) Betrieb

Verletzungsgefahr! Lassen Sie das Gerät vor dem Gebrauch einige Sekunden im Leerlauf drehen. Sollten Schwingungen auftreten, ist das Schleifwerkzeug unverzüglich zu ersetzen.

Verletzungsgefahr! Das Gerät darf nur mit dem Zusatzgriff und mit richtig eingestellter Schutzhaube verwendet werden.

Überprüfungen vor dem Einschalten

Prüfen Sie die Sicherheit des Geräts:

• Prüfen Sie es auf sichtbare Mängel.
• Prüfen Sie, dass alle Geräteteile sicher montiert wurden.

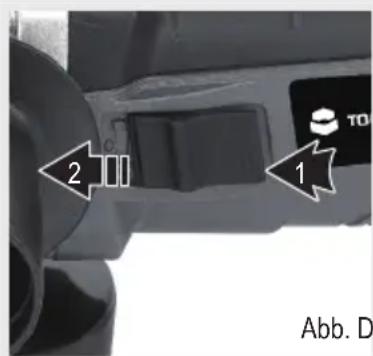

Ein-/Ausschalten

Verletzungsgefahr! Nach dem Ausschalten läuft das Gerät noch einige Sekunden lang weiter. Warten Sie, bis das Schleifwerkzeug zum Stillstand gekommen ist, bevor Sie das Gerät ablegen.

Bei Unterbrechung der Stromzufuhr löst der Wiederanlaufschutz aus. Dieser verhindert das unkontrollierte Anlaufen des Elektrowerkzeugs nach Wiederherstellung der Stromzufuhr.

• Siehe Abbildung D.
• Zur Wiederinbetriebnahme muss das Gerät zunächst mit dem Ein-/Ausschalter ausgeschaltet und dann erneut eingeschaltet werden.
• Einschalten: Drücken Sie den Ein-/Ausschalter (1) und schieben Sie ihn gleichzeitig nach vorne, bis er in der Stellung [1] einrastet.
• Ausschalten: Drücken Sie den Ein-/Ausschalter (1) kurz, so dass er in die Stellung [0] zurückspringt.

2 1 TO Abb. D

Arbeitshinweise

Verletzungsgefahr! Verwenden Sie niemals Trennscheiben zum Schruppschleifen.

tzungsgefahr! Schleifwerkzeug und Werkstück werden beim Arbeiten sehr heiß. Fassen Sie Schleifwerkzeuge und Werkstücke nicht an, bevor sie vollständig abgekühlt sind.

Verletzungsgefahr! Schleifen Sie immer mit den angegebenen Flächen:

Trennscheiben: Umfangsfläche; Schleifscheibe: Seitenfläche.

• Spannen Sie das Werkstück immer fest ein.
• Kippen Sie das Gerät nie beim Trennschleifen.
• Üben Sie nie Druck auf das Gerät aus.

8. Fehlersuche

Mit dem Kauf dieses Winkelschleifers haben Sie ein Produkt erworben, welches nach dem heutigen Stand der Technik gebaut wurde und betriebssicher ist. Trotzdem können Probleme oder Fehler auftreten.

Durch nachfolgende Beschreibungen lassen sich eventuelle Störungen beheben.

Beachten Sie unbedingt alle Sicherheitshinweise in dieser Bedienungsanleitung.

Problem Fehlerbehebung
Gerät funktioniert nicht.	Überprüfen Sie das Netzkabel, den Stecker, die Steckdose und die Sicherung.Wenden Sie sich an Ihren örtlichen Händler.
Ungenügende Leistung.	Verwenden Sie eine geeignete Schleifscheibe.Befestigen Sie die Schleifscheibe richtig.

9. Wartung und Reinigung

Ziehen Sie vor allen Einstellungen oder Wartungsarbeiten am Elektrowerkzeug immer den Netzstecker aus der Steckdose. Wenn die Netzanschlussleitung beschädigt ist, muss sie vom Hersteller oder dessen Kundendienststelle ersetzt werden, um Sicherheitsgefährdungen zu vermeiden.

a) Reinigung

Verwenden Sie zur Reinigung von Kunststoffteilen keine Lösungsmittel. Die meisten Kunststoffe sind anfällig gegen handelsübliche Lösungsmittel und können durch ihren Gebrauch beschädigt werden.

• Entfernen Sie Verschmutzungen, Kohlestaub usw. mit einem sauberen Lappen.
• Ziehen Sie den Netzstecker unverzüglich aus der Steckdose, falls die Anschlussleitung beschädigt wird.
• Halten Sie dieses Werkzeug von Regen fern.

b) Schmierung

Sämtliche Lager dieses Werkzeugs sind ausreichend mit hochwertigem Schmiermittel geschmiert, so dass während der Lebensdauer dieses Produkts unter normalen Betriebsvoraussetzungen keine weitere Schmierung erforderlich ist.

10. Entsorgung

Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen.

erfüllen damit die gesetzlichen Verpflichtungen und leisten Ihren Beitrag zum Umweltschutz.

11. Konformitätserklärung (DOC)

Hiermit erklärt Conrad Electronic SE, Klaus-Conrad-Straße 1, D-92240 Hirschau, dass dieses Produkt nachstehenden Richtlinien, Normen und/oder Vorschriften entspricht.

EMV-Richtlinie 2014/30/EU

EN 55014-1:2006+A1:2009+A2:2011

EN 55014-2:1997+A1:2001+A2:2008

EN 61000-3-2:2014

EN 61000-3-3:2013

Maschinenrichtlinie 2006/42/EG

EN 60745-1:2009+A11:2010

EN 60745-2-4:2009+A11:2011

Maschinenrichtlinie 2006/42/EG

CE-Kennzeichnung auf dem Produkt

Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar:

Klicken Sie auf ein Flaggensymbol, um eine Sprache auszuwählen und geben Sie die Produkt-Bestellnummer im Suchfeld ein. Danach können Sie die EU-Konformitätserklärung im PDF-Format herunterladen.

12. Technische Daten

Bemessungsspg. 230-240 V/AC, 50 Hz

Nennaufnahmeleistung....900 W

Drehzahl, Leerlauf 12000 min-1

Scheibendurchmesser....max. ∅ 125 mm

Schalldruckpegel LpA....88,6 dB(A); KpA=3 dB(A)

Schallleistungspegel LwA....99,6 dB(A); KwA=3 dB(A)

Schwingungspegel (K=1,5 m/s²) ...... Hauptgriff: ah, AG= 5,734 m/s²

Zusatzgriff: h, AG = 6,315 ~m / s^2

a) Hinweis

- Der angegebene Schwingungsgesamtwert ist entsprechend einem genormten Messverfahren gemessen worden und kann für den Vergleich von Werkzeugen miteinander verwendet werden.

- Der angegebene Schwingungsgesamtwert kann auch zur Voreinschätzung der Schwingungsbelastung verwendet werden.

b) Warnung

- Der Schwingungspegel beim jeweiligen Gebrauch des Elektrowerkzeugs kann je nach Verwendungsweise des Werkzeugs vom angegebenen Gesamtwert abweichen.

- Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz vor der Wirkung von Schwingungen fest.

→ Tragen Sie bei der Arbeit Handschuhe.

→ Beschränken Sie die Betriebs- und Schleifzeiten.

Page

12. Technische gegevens

Nominale spanning....230-240 V/AC, 50 Hz

Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung. Copyright 2018 by Conrad Electronic SE.
