Producttype	Professionele versterker (ontvanger)
Merk	Vonyx
Model	172.058 (VXA-3000)
Stereo-uitgangsvermogen (4 Ω)	2 x 1500 W
Stereo-uitgangsvermogen (8 Ω)	2 x 900 W
Brugvermogen (8 Ω)	3000 W
Frequentierespons	10 Hz ~ 20 kHz (±1,2 dB)
Signaal-ruisverhouding (SNR)	>90 dB
Dempingsfactor	>250
Slew rate	30 V/µs
Ingangsgevoeligheid	0,77 V
Ingangsimpedantie	20 kΩ
Audio-ingangen	2 x Jack 6,35 mm, 2 x RCA
Audio-uitgangen	Jack 6,35 mm, NL4 (Speakon), schroefklemmen
Werkingmodi	Stereo, Brug (Bridged)
Beschermingsfuncties	Thermische beveiliging, kortsluiting, clippen (Clip)
Voeding	220-240 V~, 50 Hz
Afmetingen (B x H x D)	482 x 88 x 269 mm
Gewicht	Ongeveer 15 kg
Ventilatie	Ventilatieroosters voor en achter
Type interne batterij	Oplaadbare loodaccu (elke 3 maanden opladen bij niet-gebruik)
Bedrijfstemperatuur	5 °C tot 35 °C (binnenshuis)
Onderhoud	Reinig met een droge doek, gebruik geen chemicaliën
Zekering	Vervangen door een zekering van hetzelfde type en waarde
Garantie	Garantie onder voorwaarde van naleving van de instructies in de handleiding

Veelgestelde vragen - 172.058 Vonyx

Hoe sluit ik luidsprekers aan op de Vonyx VXA-3000?

Luidsprekers kunnen worden aangesloten via de Jack 6,35 mm-uitgangen, NL4 (Speakon)-connectoren of schroefklemmen. Zorg ervoor dat de versterker is uitgeschakeld voordat u aansluit. Houd de minimale impedantie aan: 4 Ω per kanaal in stereomode, 8 Ω in brugmode.

Hoe schakel ik tussen stereo- en brugmode (bridged)?

Gebruik de modusschakelaar aan de achterkant. Positie Stereo voor standaard links/rechts werking. Positie Bridged om de twee kanalen te combineren: sluit het signaal aan op ingang CH1 en stel het volume in met de CH1-regelaar. De uitgang vindt plaats via de schroefklemmen (+).

Wat betekent het als de Protect-LED brandt?

De Protect-LED gaat branden wanneer de versterker een probleem detecteert: slechte ventilatie, te lage impedantie (<4 Ω), kortsluiting of defecte ventilator. De versterker schakelt in veiligheidsmodus en schakelt de uitgang uit. Controleer de aansluitingen en ventilatie en start opnieuw.

Hoe maak ik de Vonyx VXA-3000 versterker schoon?

Gebruik een droge, zachte doek. Gebruik nooit chemicaliën, spuitbussen of vloeistoffen die de behuizing kunnen beschadigen of binnendringen.

Wat is de procedure voor het vervangen van de zekering?

Koppel het apparaat los. Zoek de zekeringhouder aan de achterkant. Vervang de zekering alleen door een identiek type en waarde. Als de zekering opnieuw doorslaat, raadpleeg dan een technicus.

Kan ik de versterker buitenshuis of in een vochtige ruimte gebruiken?

Nee, het apparaat is alleen ontworpen voor gebruik binnenshuis. Vermijd vocht, regen en extreme temperaturen. Het toegestane bedrijfstemperatuurbereik is 5°C tot 35°C.

Hoe voorkom ik aardlussen (brom)?

Gebruik de schakelaar Ground Lift aan de achterkant. Deze scheidt de massa van het circuit van de behuizing om aardlussen te voorkomen. Probeer beide standen om de ruis te verminderen.

Heeft de versterker een interne batterij?

Ja, deze bevat een oplaadbare loodaccu. Als u hem langere tijd niet gebruikt, laad hem dan elke drie maanden op om schade te voorkomen.

Wat moet ik doen als de Clip-LED continu brandt?

De Clip-LED geeft clippen van het signaal aan. Als hij continu brandt, verlaag dan het volume om schade aan de versterker of luidsprekers te voorkomen. Willekeurige oplichtingen zijn normaal.

Hoe vervoer ik de versterker veilig?

Gebruik indien mogelijk de originele verpakking. Schakel het apparaat uit en koppel alle kabels los voordat u het verplaatst. Vermijd schokken en trillingen.

GEBRUIKSAANWIJZING 172.058 Vonyx

Hartelijk dank voor de aanschaf van dit Vonyx product. Neemt U a.u.b. een paar momenten de tijd om deze handleiding zorgvuldig te lezen, aangezien wij graag willen dat u onze producten snel en volledig gebruikt.

Lees deze handleiding eerst door alvorens het product te gebruiken. Volg de instructies op anders zou de garantie wel eens kunnen vervallen. Neem ook altijd alle veiligheidsmaatregelen om brand en/of een elektrische schok te voorkomen. Tevens is het ook raadzaam om reparaties / modificaties e.d. over te laten aan gekwalificeerd personeel om een elektrische schok te voorkomen. Bewaar deze handleiding ook voor toekomstig gebruik.

• Bewaar de verpakking zodat u indien het apparaat defect is, dit in de originele verpakking kunt opsturen om beschadigingen te voorkomen.
• Voordat het apparaat in werking wordt gesteld, altijd eerst een deskundige raadplegen. Bij het voor de eerste keer inschakelen kan een bepaalde reuk optreden. Dit is normaal en verdwijnt na een poos.
• In het apparaat bevinden zich onder spanning staande onderdelen; open daarom NOOIT dit apparaat.
• Plaats geen metalen objecten en mors geen vloeistof in het effect. Dit kan leiden tot elektrische schokken of defecten.
• Toestel niet opstellen in de buurt van warmtebronnen zoals radiatoren etc. en niet op een vibrerende onder- grond plaatsen. Dek ventilatieopeningen nooit af.
• Het apparaat is niet geschikt voor continu gebruik.
• Wees voorzichtig met het netsnoer en beschadig deze niet. Als het snoer kapot of beschadigd is, kan dit leiden tot elektrische schokken of defecten.
• Als u de stekker uit het stopcontact neemt, trek dan niet aan het snoer, maar aan de stekker.
• Om brand of elektrische schok te voorkomen, dient u dit apparaat niet bloot te stellen aan regen of vocht.
• Verwijder of plaats een stekker nooit met natte handen resp. uit en in het stopcontact.
• Indien zowel de stekker en/of netsnoer als snoeringang in het apparaat beschadigd zijn dient dit door een vakman hersteld te worden.
• Indien het apparaat zo beschadigd is dat inwendige (onder)delen zichtbaar zijn mag de stekker NOOIT in het stopcontact worden geplaatst en het apparaat NOOIT worden ingeschakeld. Neem in dit geval contact op met de dealer.
• Sluit het apparaat nooit op een dimmer aan.
• Reparatie aan het apparaat dient te geschieden door een vakman of een deskundige.
• Sluit het apparaat alleen aan op een 220-240VAC / 50Hz (geaard) stopcontact, verbonden met een 10-16A meterkastgroep.

• Bij onweer altijd de stekker uit het stopcontact halen, zo ook wanneer het apparaat voor een langere tijd niet gebruikt wordt. Stelregel: Bij geen gebruik stekker verwijderen.

• Als u het apparaat lang niet gebruikt heeft en het weer wil gebruiken kan er condens ontstaan; laat het apparaat eerst op kamertemperatuur komen alvorens het weer in werking te stellen.

• Apparaat nooit in vochtige ruimten en buiten gebruiken.
• Om ongevallen in bedrijven te voorkomen moet rekening worden gehouden met de daarvoor geldende richtlijnen en moeten de aanwijzingen/waarschuwingen worden gevolgd.
• Het apparaat buiten bereik van kinderen houden. Bovendien mag het apparaat nooit onbeheerd gelaten worden.
• Gebruik geen schoonmaakspray om de schakelaars te reinigen. Restanten van deze spray zorgen ervoor dat smeer en stof ophopen. Raadpleeg bij storing te allen tijde een deskundige.
• Gebruik geen overmatige kracht bij het bedienen van het apparaat.
• Dit apparaat kan magnetisch veld veroorzaken. Houd dit apparaat ten minste 60 cm afstand van de computer of tv.
• Laad de accu elke 3 maanden als u het apparaat voor een langere periode niet gebruikt. De batterij kan worden beschadigd.
• Bij een ongeval met dit product altijd eerst een deskundige raadplegen alvorens opnieuw te gebruiken.
• Tracht het apparaat niet schoon te maken met chemische oplossingen. Dit kan de lak beschadigen. Gebruik een droge doek om schoon te maken.
• Blijf uit de buurt van elektronische apparatuur die bromstoringen zouden kunnen veroorzaken.
• Bij reparatie dienen altijd originele onderdelen te worden gebruikt om onherstelbare beschadigingen en/of ontoelaatbare straling te voorkomen.
• Schakel eerst het toestel uit voordat u het netsnoer verwijdert. Verwijder netsnoer en aansluitsnoeren voordat u dit product gaat verplaatsen.
• Zorg ervoor dat het netsnoer niet beschadigd/defect kan raken wanneer mensen erover heen lopen. Het netsnoer vóór ieder gebruik controleren op breuken/defecten!
• In Nederland/België is de netspanning 220-240Vac/50Hz. Indien u reist (en u neemt het apparaat mee) informeer dan naar de netspanning in het land waar u verblijft.

Deze markering wordt weergegeven om u erop attent te maken dat een levensgevaarlijke spanning in het product aanwezig is en dat bij aanraking van deze delen een elektrische schok wordt verkregen.

Deze instructiemarkering wordt weergegeven om u erop te wijzen dat de instructie zeer belangrijk is om te lezen en/of op te volgen.

OPMERKING: Om zeker te zijn van een correcte werking, dient u dit apparaat in een ruimte te gebruiken waar de temperatuur tussen de 5°C/41°F en 35°C/95°F ligt.

Raadpleeg eventueel www.wecycle.nl en/of www.vrom.nl v.w.b. het afdanken van elektronische apparaten in het kader van de WEEE-regeling. Vele artikelen kunnen worden gerecycled, gooi ze daarom niet bij het huisvuil maar lever ze in bij een gemeentelijk depot of uw dealer. Lever ook afgedankte batterijen in bij uw gemeentelijk depot of bij de dealer, zie www.stibat.nl

Alle (defecte) artikelen dienen gedurende de garantieperiode altijd retour te worden gezonden in de originele verpakking. Voer zelf geen reparaties uit aan het toestel; in élk geval vervalt de totale garantie. Ook mag het toestel niet eigenmachtig worden gemodificeerd, ook in dit geval vervalt de totale garantie. Ook vervalt de garantie bij ongevallen en beschadigingen in élke vorm t.g.v. onoordeelkundig gebruik en het niet in achtnemen van het gestelde in deze gebruiksaanwijzing. Tevens aanvaardt Vonyx geen enkele aansprakelijkheid in geval van persoonlijke ongelukken als gevolg van het niet naleven van veiligheidsinstructies en waarschuwingen. Dit geldt ook voor gevolgschade in wélke vorm dan ook.

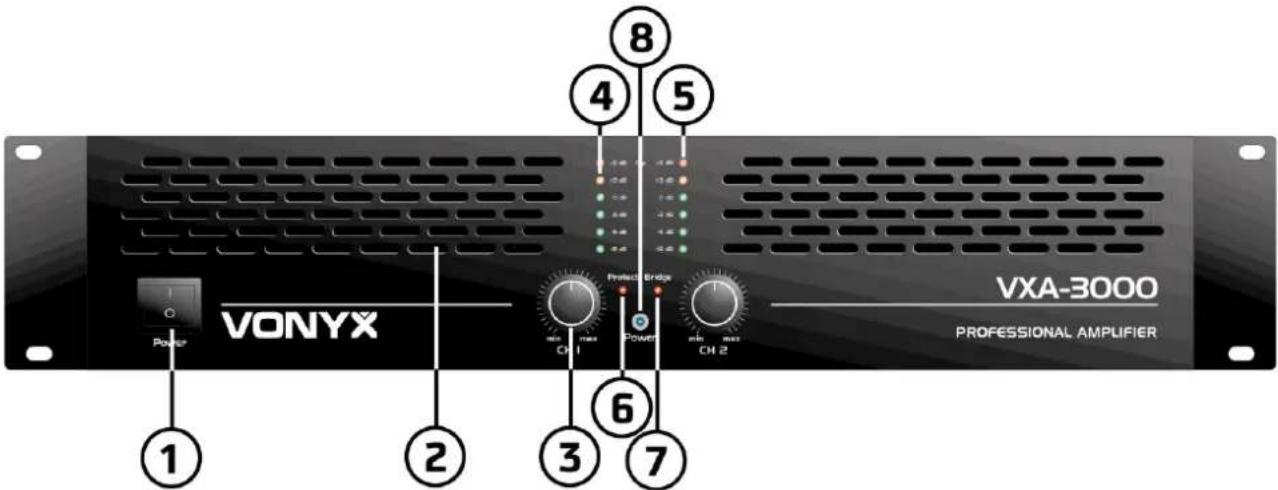

VOORPANEEL

VONYX VXA-3000 PROFESSIONAL AMPLIFIER 1 2 3 4 5 6 7 8 Power Power Bridge min max CH 1 min max CH 2

1. Netschakelaar.

Voor het inschakelen van de versterker. Altijd de volume regelaars op minimum zetten alvorens de versterker in te schakelen.

2. Koeling.

Rooster voor geforceerde koeling van de luchtstroom.

3. Volume-regelaars.

Regelaars voor beide kanalen. Wanneer de clip indicatoren (4) branden dienen de regelaars linksom te worden gedraaid.

4. Signaal-indicatoren.

Deze LEDs geven aan wanneer er audiosignalen aanwezig zijn..

5. Clip-indicator.

Deze LEDs gaan branden wanneer de versterker aan het maximum van z'n vermogen zit, de versterker gaat dan vervormen. De volume regelaars dienen dan onmiddellijk lager (minimum) gedraaid te worden. Soms gaan deze LEDs aan en uit, dit kan nog geen probleem zijn.

6. Protect-indicator.

Wanneer er iets defect raakt in de versterker zal deze in protect mode gaan en zullen de LED(s) gaan branden. Oorzaak kan zijn: Slechte ventilatie, een lagere impedantie dan 4 Ohm, defecte ventilator(en), kortsluiting (ook in de bekabeling).

De blauwe LED gaat branden als de versterker wordt ingeschakeld.

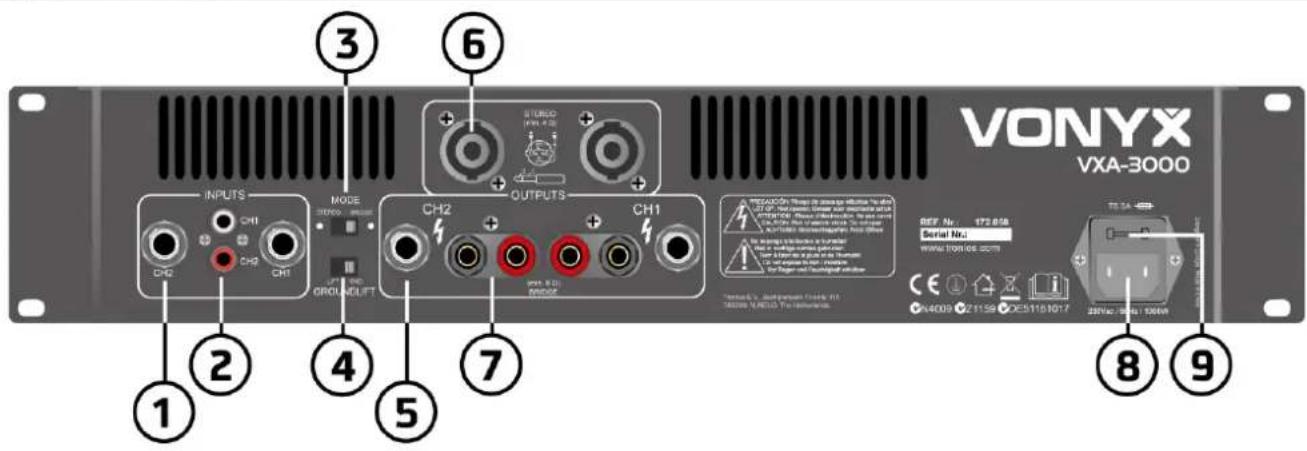

ACHTERPANEEL

Twee 6.3mm jack -ingangen om een audiobron op aan te sluiten (mixer etc.).

2. RCA -ingangen.

Twee RCA -ingangen om een audiobron op aan te sluiten (mixer etc.).

3. Mode Schakelaar.

De versterker kent 2 verschillende modes: stereo & bridge:

Stereo mode: Standaard Links / Rechts stereo mode.

Bridge mode: Deze mode combineert beide versterkers met één uitgang, hetgeen resulteert in een dubbel uitgangs-vermogen op die uitgang. Het vermogen kan worden geregeld met de linker volume-regelaar 1.

4. Ground Lift Schakelaar.

Om massa van het chassis te scheiden in geval van een aardlus (hum).

5. 6.3mm Jack uitgang.

In stereo mode is de uitgangs-impedantie 4 Ohm per kanaal

6. NL4 uitgang.

In stereo mode is de uitgangs-impedantie 4 Ohm per kanaal.

Pin +1 & +2 = + uitgang, Pin -1 & -2 = - uitgang

7. Schroefaansluitingen.

Luidspreker-uitgangen : 4 Ohm per kanaal. In bridge mode 8 Ohm.

8. Netentree.

Sluit het netsnoer eerst aan op de versterker en steek daarna pas de stekker in de wandcontactdoos (stopcontact

9. Zekeringhouder.

Vervang de zekering altijd door een exemplaar met een identieke waarde.

INSTALLATIE

Aansluiten van de uitgang

Zorg er voor dat de versterker uitgeschakeld is tijdens de bekabeling van de installatie. Luidsprekers kunnen worden aangesloten m.b.v. NL4 connectoren of via schroefaansluitingen. Gebruik onderstaande informatie voor het bepalen van de dikte van de aansluitsnoeren:

Afstand(m) Dikte(mm2)

<10m 1.5mm2

10m <20m 2.5mm2

20m <30m 4.0mm2

Opstelling

De versterker kan in 2 modes worden aangesloten:

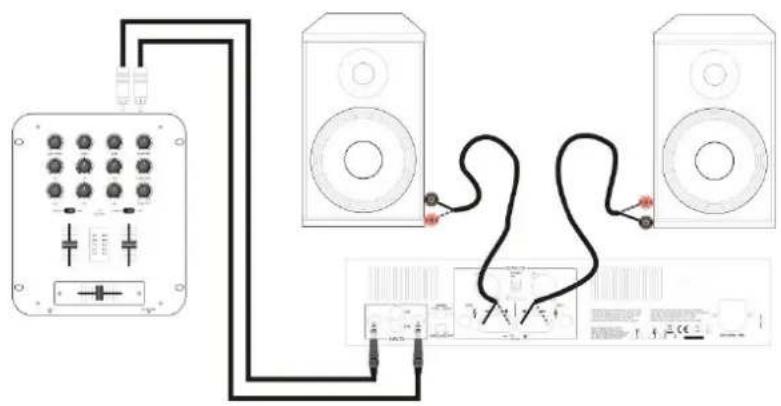

1. Stereo aansluiting

Zet de Mode-schakelaar (3) in de 'stereo' positie. Sluit de installatie aan zoals in bovenstaand figuur is weergegeven.

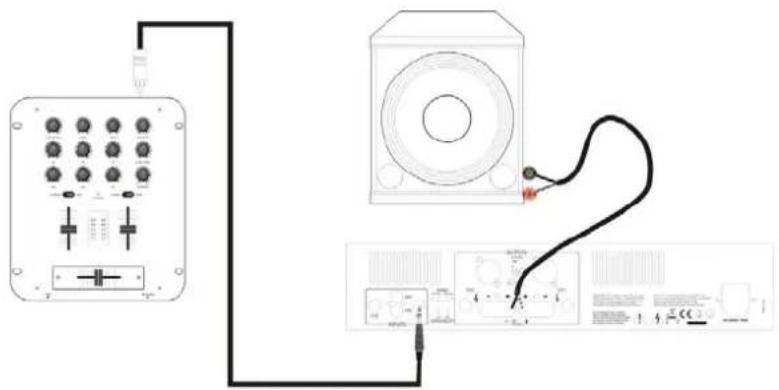

2. Bridge Mode aansluiting

Zet de Mode-schakelaar (3) in de 'bridge' positie. Zoals reeds beschreven wordt het uitgangsvermogen verdubbeld. Verbind het audiosnoer met input1 en het uitgangs-signaal kan nu met de ch1 volume-regelaar geregeld worden. Sluit de luidsprekers aan op de positieve (+) uitgangen van beide uitgangen en nooit op de (-) of massa. Gebruik de (-) negatieve uitgangen nooit in Bridge Mode.

LET OP: Sluit nooit positieve (+) uitgang aan met aarde of negatieve (-) uitgang en nooit met de andere positieve (+) uitgangen!

Netaansluiting

Zorg er voor dat de aangegeven netspanning op de achterkant van de versterker overeenkomt met de aangeboden netspanning. Sluit het netsnoer eerst aan op de versterker, zet alle volume-regelaars op minimum, zet de netschakelaar van de versterker in de Uit-stand en steek dan pas de stekker in de wandcontactdoos (stopcontact). Zet de versterker aan.

Lees eerst onderstaande informatie:

• Zorg er voor dat de bekabeling juist is aangesloten!
• Zijn de luidsprekers geschikt voor deze versterker?
• Nooit ventilatiegaten afdekken!
  • Voorkom blootstelling aan regen en/of vocht!
• Verwijder nooit de luidsprekersnoeren tijdens gebruik!
