Produkttyp	Professioneller Verstärker (Receiver)
Marke	Vonyx
Modell	172.058 (VXA-3000)
Stereo-Ausgangsleistung (4 Ω)	2 x 1500 W
Stereo-Ausgangsleistung (8 Ω)	2 x 900 W
Brücken-Ausgangsleistung (8 Ω)	3000 W
Frequenzgang	10 Hz ~ 20 kHz (±1.2 dB)
Signal-Rausch-Verhältnis (SNR)	>90 dB
Dämpfungsfaktor	>250
Anstiegsgeschwindigkeit (Slew Rate)	30 V/µs
Eingangsempfindlichkeit	0,77 V
Eingangsimpedanz	20 kΩ
Audio-Eingänge	2 x Jack 6,35 mm, 2 x RCA
Audio-Ausgänge	6,35-mm-Klinke, NL4 (Speakon), Schraubklemmen
Betriebsmodi	Stereo, Brücke (Bridged)
Schutzfunktionen	Thermischer Schutz, Kurzschluss, Clipping
Stromversorgung	220-240 V~, 50 Hz
Abmessungen (B x H x T)	482 x 88 x 269 mm
Gewicht	Ca. 15 kg
Belüftung	Belüftungsöffnungen vorne und hinten
Typ der internen Batterie	Wiederaufladbarer Blei-Akkumulator (alle 3 Monate aufladen, wenn nicht in Gebrauch)
Betriebstemperatur	5 °C bis 35 °C (Innenbereich)
Wartung	Mit einem trockenen Tuch reinigen, keine chemischen Reinigungsmittel verwenden
Sicherung	Ersetzen durch eine Sicherung desselben Typs und Werts
Garantie	Garantie unter der Voraussetzung der Einhaltung der Anweisungen in der Bedienungsanleitung

Häufig gestellte Fragen - 172.058 Vonyx

Wie schließe ich Lautsprecher an den Vonyx VXA-3000 an?

Die Lautsprecher können über die 6,35-mm-Klinkenausgänge, die NL4-Speakon-Anschlüsse oder die Schraubklemmen angeschlossen werden. Stellen Sie sicher, dass der Verstärker ausgeschaltet ist, bevor Sie Anschlüsse vornehmen. Beachten Sie die Mindestimpedanz: 4 Ω pro Kanal im Stereomodus, 8 Ω im Brückenmodus.

Wie wechsle ich zwischen Stereo- und Brückenmodus (Bridged)?

Verwenden Sie den Schalter Mode auf der Rückseite. Stellung Stereo für normalen linken/rechten Betrieb. Stellung Bridged, um beide Kanäle zu einem zu kombinieren: Schließen Sie das Signal an den Eingang CH1 an und stellen Sie die Lautstärke mit dem Regler CH1 ein. Die Ausgabe erfolgt über die (+) Klemmen.

Was bedeutet die leuchtende Protect-LED?

Die Protect-LED leuchtet auf, wenn der Verstärker ein Problem erkennt: schlechte Belüftung, zu niedrige Impedanz (<4 Ω), Kurzschluss oder defekter Lüfter. Der Verstärker schaltet in den Sicherheitsmodus und schaltet den Ausgang ab. Überprüfen Sie die Anschlüsse und die Belüftung und starten Sie dann erneut.

Wie reinige ich den Verstärker Vonyx VXA-3000?

Verwenden Sie ein trockenes, weiches Tuch. Verwenden Sie niemals chemische Reinigungsmittel, Aerosole oder Flüssigkeiten, die die Beschichtung beschädigen oder ins Innere eindringen könnten.

Wie ist die Vorgehensweise zum Austausch der Sicherung?

Trennen Sie das Gerät vom Netz. Lokalisieren Sie die Sicherungshalterung auf der Rückseite. Ersetzen Sie die Sicherung nur durch ein identisches Modell (gleicher Typ und gleicher Wert). Wenn die Sicherung erneut durchbrennt, wenden Sie sich an einen Techniker.

Kann ich den Verstärker im Freien oder in einem feuchten Raum verwenden?

Nein, das Gerät ist nur für den Innenbereich ausgelegt. Vermeiden Sie Feuchtigkeit, Regen und extreme Temperaturen. Der zulässige Betriebstemperaturbereich liegt zwischen 5°C und 35°C.

Wie vermeide ich Massebrummen (Ground Loops)?

Verwenden Sie den Schalter Ground Lift auf der Rückseite. Er trennt die Masse des Schaltkreises von der des Gehäuses, um Massebrummen zu vermeiden. Probieren Sie beide Positionen aus, um das Rauschen zu reduzieren.

Hat der Verstärker eine interne Batterie?

Ja, er enthält einen wiederaufladbaren Blei-Akkumulator. Wenn Sie ihn längere Zeit nicht benutzen, laden Sie ihn alle drei Monate auf, um Schäden zu vermeiden.

Was tun, wenn die Clip-LED dauerhaft leuchtet?

Die Clip-LED zeigt ein Clipping des Signals an. Wenn sie dauerhaft leuchtet, reduzieren Sie die Lautstärke, um Schäden am Verstärker oder den Lautsprechern zu vermeiden. Gelegentliches Aufleuchten ist normal.

Wie transportiere ich den Verstärker sicher?

Verwenden Sie nach Möglichkeit die Originalverpackung. Schalten Sie das Gerät aus und trennen Sie alle Kabel, bevor Sie es bewegen. Vermeiden Sie Stöße und Vibrationen.

BEDIENUNGSANLEITUNG 172.058 Vonyx

Vielen Dank für den Kauf dieses Vonyx gerat. Nehmen Sie sich einen Augenblick Zeit, um diese Anleitung sorgfältig durchzulesen, damit sie die Möglichkeiten, die unser Produkt bietet, sofort voll ausnutzen können.

Lesen Sie erst die Anleitung vollständig vor der ersten Inbetriebnahme durch. Befolgen Sie die Anweisung, da sonst jeglicher Garantieanspruch verfällt. Treffen Sie stets alle Sicherheits-vorkehrungen um Feuer und/oder Stromschlag zu vermeiden. Reparaturen dürfen nur von qualifiziertem Fachpersonal ausgeführt werden, um Stromschlag zu vermeiden. Bewahren Sie diese Anleitung für spätere Bezugnahme auf.

• Bewahren Sie die Verpackung auf, um das Gerät im Bedarfsfall sicher transportieren zu können.
• Bevor das Gerät in Betrieb genommen wird, muss es erst von einem Fachmann überprüft werden. Bei der ersten Benutzung kann etwas Geruch auftreten. Das ist normal und verschwindet nach einer Weile
• Das Gerät enthält unter Spannung stehende Teile. Daher NIEMALS das Gehäuse öffnen.
• Keine Metallgegenstände oder Flüssigkeiten ins Gerät dringen lassen. Sie können zu Stromschlag und Defekten führen.
• Gerät nicht in der Nähe von Wärmequellen wie Heizkörpern aufstellen. Nicht auf eine vibrierende Oberfläche stellen. Niemals die Belüftungsschlitze abdecken.
• Das Gerät ist nicht für Dauerbetrieb geeignet.
• Gehen Sie vorsichtig mit dem Netzkabel um und beschädigen Sie es nicht. Eine beschädigte Netzchnur kann zu Stromschlag und Defekten führen.
• Wenn Sie das Gerät vom Netz trennen, immer am Stecker ziehen, niemals an der Schnur.
• Um Feuer und Stromschlag zu vermeiden, das Gerät vor Regen und Feuchtigkeit schützen.
• Den Stecker nie mit nassen Händen in eine Netzsteckdose stecken oder abziehen.
• Wenn sowohl der Stecker und/oder die Netzschnur bzw. der Kabeleintritt ins Gerät beschädigt sind, müssen sie von einem Fachmann repariert werden.
• Wenn das Gerät so beschädigt ist, dass Innenteile sichtbar sind, darf der Stecker NICHT in eine Steckdose gesteckt werden und das Gerät darf NICHT eingeschaltet werden. Wenden Sie sich in dem Fall an Ihren Fachhändler. Das Gerät darf nicht an einen Dimmer angeschlossen werden.
• Reparaturen dürfen nur von einem Fachmann oder Sachverständigen ausgeführt werden.
• Das Gerät nur an eine geerdete 10-16A Netzsteckdose mit 220-240V AC/50Hz Spannung anschließen.

• Bei Gewitter oder längerem Nichtgebrauch den Netzstecker abziehen. Die Regel gilt: Bei Nichtgebrauch Netzstecker abziehen.

• Wenn das Gerät längere Zeit nicht benutzt wurde, kann sich Kondenswasser gebildet haben. Lassen Sie das Gerät erst auf Zimmertemperatur kommen, bevor Sie es einschalten. Das Gerät nicht in feuchten Räumen oder im Freien benutzen.

• Um Unfällen in der Öffentlichkeit vorzubeugen, müssen die geltenden Richtlinien beachtet und die Anweisungen/Warnungen befolgt werden.
• Niemals das Gerät kurz hintereinander ein- und ausschalten. Dadurch verkürzt sich die Lebensdauer erheblich.
• Das Gerät außerhalb der Reichweite von Kindern halten. Das Gerät niemals unbeaufsichtigt lassen.
• Die Regler nicht mit Reinigungssprays reinigen. Diese hinterlassen Rückstände, die zu Staub- und Fettansammlungen führen. Bei Störungen immer einen Fachmann um Rat fragen.
• Das Gerät nur mit sauberen Händen bedienen.
• Das Gerät nicht mit Gewalt bedienen.
• Nach einem Unfall mit dem Gerät immer erst einen Fachmann um Rat fragen, bevor Sie es wieder einschalten.
• Keine chemischen Reinigungsmittel benutzen, die den Lack beschädigen. Das Gerät nur mit einem trockenen Tuch abwischen.
• Nicht in der Nähe von elektronischen Geräten benutzen, die Brummstörungen verursachen können.
• Bei Reparaturen nur die Original-Ersatzteile verwenden, um starke Schäden und/oder gefährliche Strahlungen zu vermeiden.
• Bevor Sie das Netz- und/oder Anschlusskabel abziehen, erst das Gerät ausschalten. Netz- und Anschlusskabel abziehen, bevor Sie das Gerät umstellen.
• Sorgen Sie dafür, dass das Netzkabel nicht beschädigt werden kann, wenn Menschen darüber laufen. Das Netzkabel vor jedem Einsatz auf Brüche/Schadstellen überprüfen.
• In Deutschland beträgt die Netzspannung 220-240V AC / 50Hz. Wenn Sie das Gerät auf Reisen mitnehmen, prüfen Sie, ob die örtliche Netzspannung den Anforderungen des Geräts entspricht.

Dieses Zeichen weist den Benutzer darauf hin, dass lebensgefährliche Spannungen im Gerät anliegen, die bei Berührung einen Stromschlag verursachen.

Dieses Zeichen lenkt die Aufmerksamkeit des Benutzers auf wichtige Hinweise in der Anleitung hin, die unbedingt eingehalten werden müssen.

HINWEIS: Um einen einwandfreien Betrieb zu gewährleisten, muss die Raumtemperatur zwischen 5° und 35°C. liegen.

Tronios BV Registrierungsnummer : DE51181017 (ElektroG). Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem sammelpunkt für das Recycling abgegeben werden. Hiermit leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.

Tronios BV Registrierungsnummer : 21003000 (BatterieG).

Lithiumbatterien und Akkupacks sollten nur im entladenen Zustand in die Altbatteriesammelgefäße bei Handel und bei öffentlich-rechtlichen Entsorgungsträgern gegeben werden. Bei nicht vollständig entladenen Batterien Vorsorge gegen Kurzschluß treffen durch Isolieren der Pole mit Klebestreifen. Der Endnutzer ist zur Rückgabe von Altbatterien gesetzlich verpflichtet.

Reparieren Sie das Gerät niemals selbst und nehmen Sie niemals eigenmächtig Veränderungen am Gerät vor. Sie verlieren dadurch den Garantieanspruch. Der Garantieanspruch verfällt ebenfalls bei Unfällen und Schäden in jeglicher Form, die durch unsachgemäßen Gebrauch und Nichtbeachtung der Warnungen und Sicherheitshinweise in dieser Anleitung entstanden sind. Vonyx ist in keinem Fall verantwortlich für persönliche Schäden in Folge von Nichtbeachtung der Sicherheitsvorschriften und Warnungen. Dies gilt auch für Folgeschäden jeglicher Form.

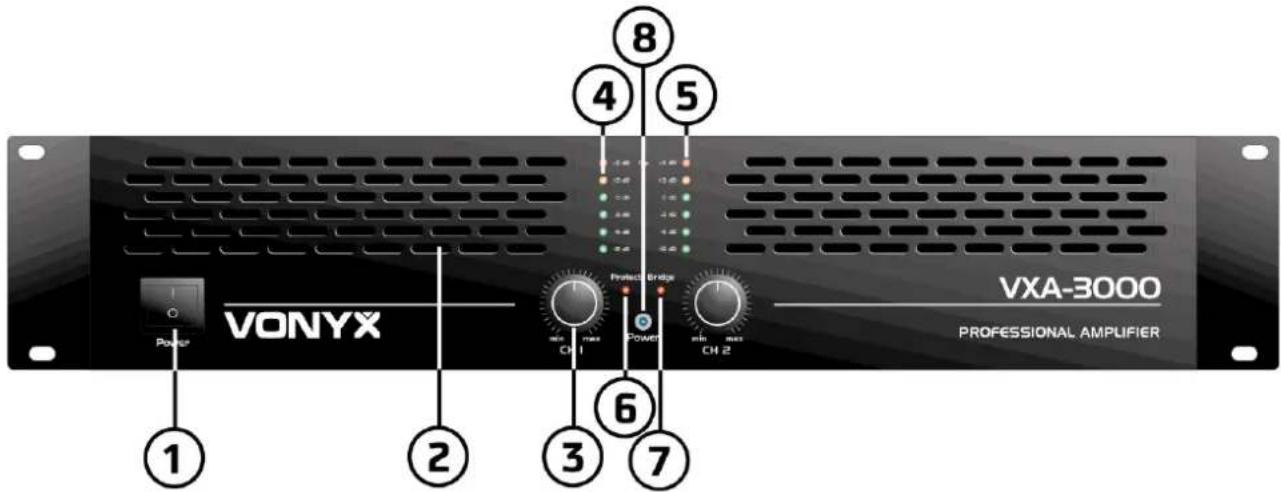

FRONTSEITE

VONYX VXA-3000 PROFESSIONAL AMPLIFIER 1 2 3 4 5 6 7 8 Power Protect Bridge min max CH 1 min max CH 2

1. Netzschalter

Zum Ein- und Ausschalten des Verstärkers. Fahren Sie immer ganz die Lautstärke herunter, bevor Sie den Verstärker einschalten.

2. Belüftungsgitter

Forcierte Kühlung von vorne nach hinten.

3. Lautstärkeregler

Sie reglen die Lautstärke jedes Kanals. Leicht nach links drehen, wenn die Clip Anzeiger (4) aufleuchten.

4. Signal Anzeige

Diese LEDs zeigen an, wenn ein Audiosignal anliegt.

5. Clip Anzeige

Diese LEDs leuchten auf, wenn einer oder beide Kanäle auf Höchstleistung eingestellt sind. Es kann vorkommen, dass diese LEDs zeitweilig aufleuchten. Das ist kein Problem. Wenn sie aber ständig aufleuchten, müssen Sie die Lautstärke reduzieren, sonst kann der Verstärker dauerhaften Schaden nehmen kann.

6. Schutzanzeige

Wenn ein Problem auftritt, dass den Verstärker beschädigen könnte, schaltet er in Schutzbetrieb und die 'Protect' LED leuchtet auf. Der Grund kann sein: unzulängliche Belüftung, niedrige Impedanz (<4 Ohm), defekte Ventilatoren, Kurzschluss in den Kabeln.

7. Bridge Mode Anzeiger

8. Betriebsanzeiger

Die blaue LED leuchtet, wenn der Verstärker eingeschaltet wird.

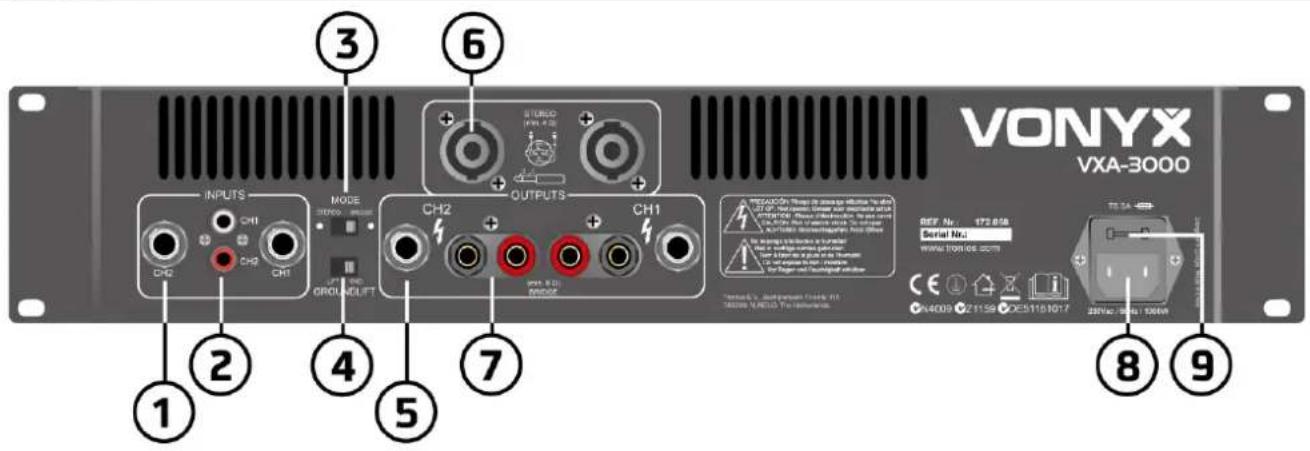

RÜCKSEITE

VONYX VXA-3000 1 2 3 4 5 6 OUTPUTS CH1 CH2 CH3 CH4 CH5 CH6 CH7 CH8 CH9 CH10 CROCUAULT INPUTS MODE STUDIO OUTPUTS CH2 CH3 CH4 CH5 CH6 CH7 CH8 CH9 CH10 PRODUCTIONS: The following details are: 1. 1.0000 MHz (100 MHz) 2. 1.0000 MHz (100 MHz) 3. 1.0000 MHz (100 MHz) 4. 1.0000 MHz (100 MHz) 5. 1.0000 MHz (100 MHz) 6. 1.0000 MHz (100 MHz) 7. 1.0000 MHz (100 MHz) 8. 1.0000 MHz (100 MHz) 9. 1.0000 MHz (100 MHz) REF. Nr. 172.858 Serial No. WWW.VONYX.COM CE 21159 CE51161017 TSSA-423 N4009 Z21159 ZC51161017

1. 6.3mm Klinkeneingänge

Zwei 6,3mm Klinkenbuchsen zum Anschluss einer Signalquelle (Mischpult usw.).RCA

2. Eingänge.

Zwei RCA Eingangsbuchsen zum Anschluss einer Signalquelle (Mischpult usw.)

3. Mode Schalter

Der Verstärker kann in 2 Betriebsarten funktionieren: Stereo und gebrückt.

Wählen Sie eine dieser Betriebsarten:

Stereo Betrieb: Standard Links / Rechts Stereo Betrieb.

Brückenbetrieb: Diese Betriebsart vereinigt beide Kanäle auf einem Kanal, wodurch sich die Leistung dieses Kanals verdoppelt. Schliessen Sie das Signal an den linken Eingangskanal an und der Ausgangspegel kann nun mit dem linken Lautstärkeregler eingestellt werden.

4. Ground Lift Schalter

Trennt die Schaltungen von der Masse, falls Probleme mit Erdschleifen auftauchen (Brummgeräusche).

5. 6.3mm Jack Ausgang.

Im Stereo Betrieb beträgt die Lastimepdanz 4 Ohm pro Kanal.

6. NL4 Ausgang.

Im Stereo Betrieb beträgt die Lastimepdanz 4 Ohm pro Kanal.

Pin +1 & +2 = + Ausgang, Pin -1 & -2 = - Ausgang

Lautsprecherausgänge: 4 Ohm pro Kanal. Im Brückenbetrieb 8 Ohm.

8. Netzeingang

Stecken Sie erst den IEC Stecker in die Buchse auf dem Gerät und danach das andere Ende in eine Netzsteckdose

9. Sicherungshalter

Die Sicherung schützt den Verstärker und die Anschlussdrähte gegen Defekte. Nur durch eine völlig identische Sicherung ersetzen.

INSTALLATION

Anschluss des Ausgangs

Während der Anschlüsse muss der Verstärker ausgeschaltet sein. Die Lautsprecher können über die NL4 Buchsen oder über Drähte an die Schraubklemmen angeschlossen werden. Wählen Sie in der nachstehenden Tabelle die geeignete Drahtstärke, die der Entfernung zwischen Verstärker und Lautsprecher entspricht.

Abstand(m) Stärke(mm²)

<10m 1.5mm²

Der Verstärker kann auf 2 Betriebsarten eingestellt werden:

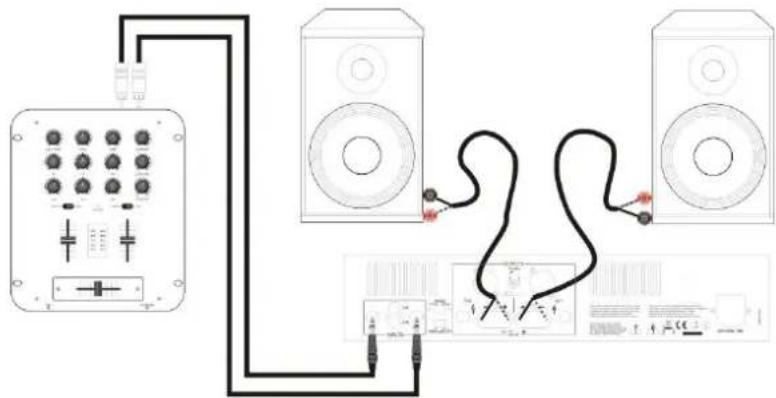

1. Stereoanschluss

Den Mode Schalter (3) auf Stereo einstellent. In dieser Betriebsart besitzt der Verstärker zwei unabhängige Kanäle, die ihren eigenen Eingang und ihre eigenen Lautstärkeregler besitzen.

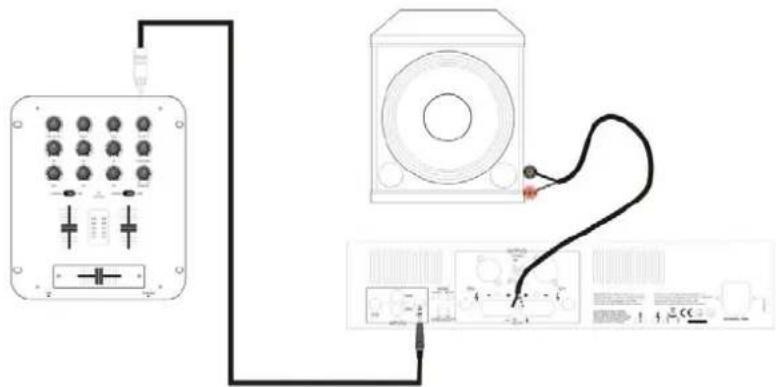

Den Mode Schalter (3) auf 'Bridged' einstellen.

Wie bereits beschrieben, verdoppelt sich die Ausgangsleistung. Verbinden Sie das Audiokabel mit Eingang 1 und das Ausgangssignal kann nun mit dem

Lautstärkeregler von Kanal 1 eingestellt werden. Schliessen Sie die Lautsprecher an die positiven (+) Ausgänge beider Ausgänge an und nicht an die den (-) Ausgang oder die Masse. Die negativen Ausgänge dürfen im Brückenbetrieb NICHT benutzt werden.

ACHTUNG: Niemals positive Verbindung (+) Anschlussen mit Erde oder negativ (-) Anschluss und nie mit den anderen positiven (+) Ausgänge!

Netzanschluss

Bevor Sie den Verstärker ans Netz anschliessen, vergewissern Sie sich, dass die Netzspannung der Versorgungsspannung des Verstärkers entspricht. Schliessen Sie erst das IEC Ende ans Gerät an und dann den Netzstecker.

Lesen Sie bitte nachstehende Anweisungen, um einen zuverlässigen und problemlosen Betrieb zu gewährleisten:

• Achten Sie darauf, dass alle Kabel richtig angeschlossen sind!
• Prüfen Sie, ob die Lautsprecher für diesen Verstärker geeignet sind!
• Niemals die Belüftungsgitter abdecken!
  • Vor Regen und Feuchtigkeit schützen!
• Lautsprecherkabel nicht während des Betriebs einstecken oder abziehen!
