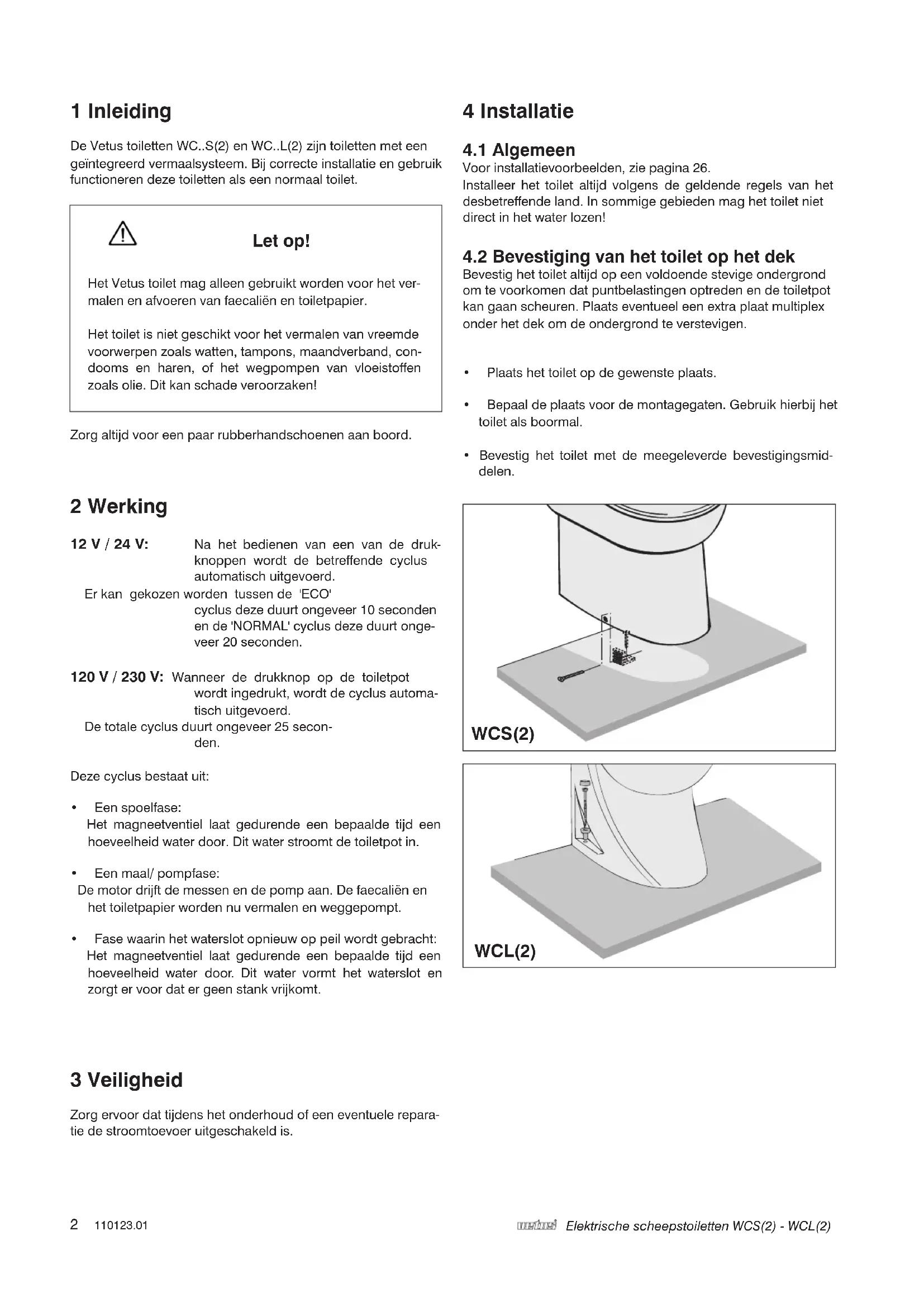

Elektrische scheepstoiletten WCS(2) - WCL(2) 1 Inleiding De Vetus toiletten WC..S(2) en WC..L(2) zijn toiletten met een geïntegreerd vermaalsysteem. Bij correcte installatie en gebruik functioneren deze toiletten als een normaal toilet.

Let op! Het Vetus toilet mag alleen gebruikt worden voor het ver- malen en afvoeren van faecaliën en toiletpapier. Het toilet is niet geschikt voor het vermalen van vreemde voorwerpen zoals watten, tampons, maandverband, con- dooms en haren, of het wegpompen van vloeistoffen zoals olie. Dit kan schade veroorzaken! Zorg altijd voor een paar rubberhandschoenen aan boord. 2 Werking 12 V / 24 V: Na het bedienen van een van de druk- knoppen wordt de betreffende cyclus automatisch uitgevoerd. Er kan gekozen worden tussen de 'ECO' cyclus deze duurt ongeveer 10 seconden en de 'NORMAL' cyclus deze duurt onge- veer 20 seconden. 120 V / 230 V: Wanneer de drukknop op de toiletpot wordt ingedrukt, wordt de cyclus automa- tisch uitgevoerd. De totale cyclus duurt ongeveer 25 secon- den. Deze cyclus bestaat uit:

• Eenspoelfase: Het magneetventiel laat gedurende een bepaalde tijd een hoeveelheid water door. Dit water stroomt de toiletpot in.

• Eenmaal/pompfase: De motor drijft de messen en de pomp aan. De faecaliën en het toiletpapier worden nu vermalen en weggepompt.

• Fasewaarinhetwaterslotopnieuwoppeilwordtgebracht: Het magneetventiel laat gedurende een bepaalde tijd een hoeveelheid water door. Dit water vormt het waterslot en zorgt er voor dat er geen stank vrijkomt. 3 Veiligheid Zorg ervoor dat tijdens het onderhoud of een eventuele repara- tie de stroomtoevoer uitgeschakeld is. 4 Installatie

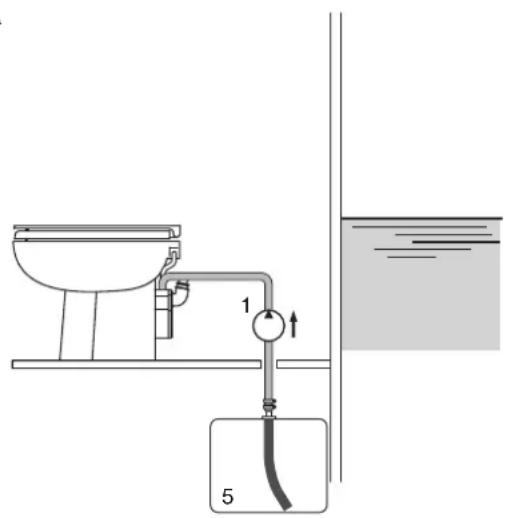

Voor installatievoorbeelden, zie pagina 26. Installeer het toilet altijd volgens de geldende regels van het desbetreffende land. In sommige gebieden mag het toilet niet direct in het water lozen!

4.2 Bevestiging van het toilet op het dek

Bevestig het toilet altijd op een voldoende stevige ondergrond om te voorkomen dat puntbelastingen optreden en de toiletpot kan gaan scheuren. Plaats eventueel een extra plaat multiplex onder het dek om de ondergrond te verstevigen.

• Plaatshettoiletopdegewensteplaats.

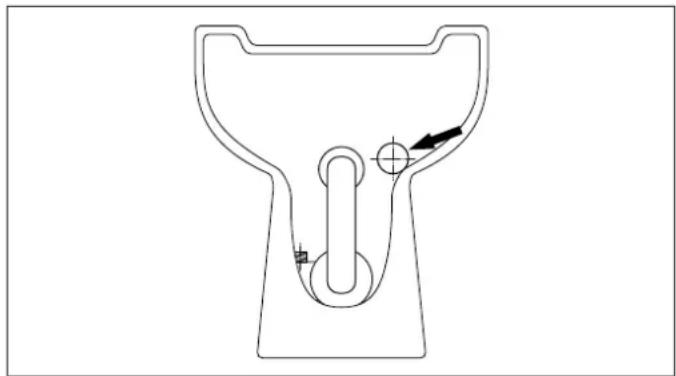

• Bepaaldeplaatsvoordemontagegaten.Gebruikhierbijhet toilet als boormal.

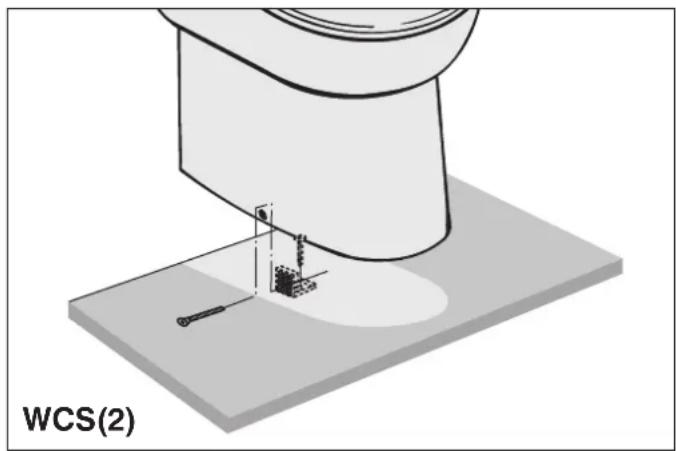

• Bevestig het toilet met de meegeleverde bevestigingsmid- delen. WCS(2) WCL(2)110123.01 3 Elektrische scheepstoiletten WCS(2) - WCL(2)

4.3 Aansluitingen 12 V / 24 V

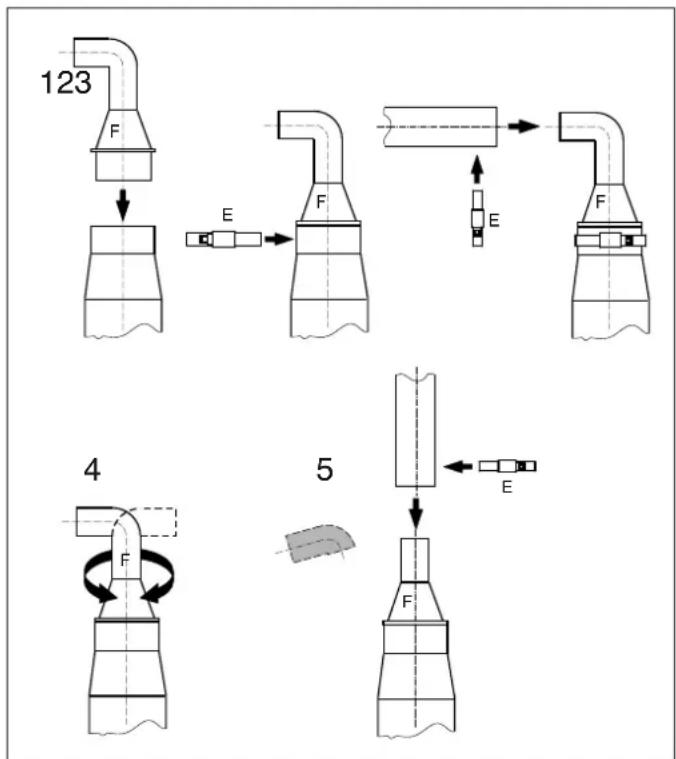

• Plaatshetreduceerstuk(F)indeafvoeraansluiting.

• Zethetreduceerstukvastmetdeslangklem(E).

• Monteerdeafvoerslang(ø19mm).

• Het reduceerstuk kan in elke stand gemonteerd worden. Zodat de afvoerslang naar links, rechts, onder of boven kan worden geleid.

• Het gebogen deel van het reduceerstuk kan worden afge- zaagd om de afvoer naar achteren te leiden.

• Gebruikalsafvoerleidingslangø19mm(bijvoorbeeld‘Vetus geurdichtevuilwaterslang’ø19mm).

• Sluitdeafvoerleidingaanopeenvuilwatertankofeenhuid- doorvoer met afsluiter.

• Zetdeafvoervastmetklemmen.

Voorzie de watertoevoer van een kogelkraan (hoekstopkraan) meteenaansluitingvan3/4”uitwendig. Zorg ervoor dat de kogelkraan (hoekstopkraan) bereikbaar blijft. Indien reeds een waterdruksysteem aan boord geïnstalleerd is, kan de toevoerslang op dit systeem worden aangesloten. De waterdruk van dit systeem moet echter wel minimaal 1,5 bar zijn; dit is de minimale druk om een optimale spoeling te verkrijgen. Wanneer de druk van het waterdruksysteem minder dan 1,5 bar is, of wanneer buitenwater wordt gebruikt als spoelwater, installeer dan een water toevoerpomp in de toevoerslang. De capaciteit van de water toevoerpomp dient minimaal 10 liter/ minuut te zijn. Wanneer buitenwater wordt gebruikt als spoelwater, zorg er dan voor dat dit water zeer goed gefilterd wordt.

4.3.3 Voorkomen van hevelen

Indien het toilet zich onder of minder dan 40 cm boven de waterlijn bevindt, bestaat het gevaar dat buitenwater door de hevelwerking in het toilet kan terugstromen. Om dit hevelen te voorkomen dient op het hoogste punt in de afvoer een beluchter geplaatst te worden (zie installatievoorbeelden).

4.4 Aansluitingen 120 V / 230 V

De flexibele toevoerslang (F) is voorzien van een aansluiting van3/4”. Indien reeds een waterdruksysteem aan boord geïnstalleerd is, kan de toevoerslang op dit systeem worden aangesloten. De waterdruk van dit systeem moet echter wel minimaal 1,5 bar zijn; dit is de minimale druk om een optimale spoeling te verkrijgen. Wanneer de druk van het waterdruksysteem minder dan 1,5 bar is, of wanneer buitenwater wordt gebruikt als spoelwater, installeer dan een water toevoerpomp in de toevoerslang. De capaciteit van de water toevoerpomp dient minimaal 10 liter/ minuut te zijn. Wanneer buitenwater wordt gebruikt als spoelwater, zorg er dan voor dat dit water zeer goed gefilterd wordt.

4.4.3 Voorkomen van hevelen

Indien het toilet zich onder of minder dan 40 cm boven de waterlijn bevindt, bestaat het gevaar dat buitenwater door de hevelwerking in het toilet kan terugstromen. Om dit hevelen te voorkomen dient op het hoogste punt in de afvoer een beluch- ter geplaatst te worden (zie installatievoorbeelden).

• Draaihetflexibelklepjeindejuisterichting(metdestroom mee).

• Monteerhetkniestuk(C)metdemeegeleverdeslangklemop de afvoerslang.

• Monteer het reduceerstuk (D) op de uitgang van het knie- stuk.

• Monteer de afvoerleiding (E) (ø 19 mm inwendig) met de meegeleverde slangklem op het reduceerstuk. Pas als afvoerleiding de Vetus geurdichte vuilwaterslang toe.

• Leteropdatdeafvoerslang(B)nietknikt.

• Sluit de afvoerleiding (E) aan op een vuilwatertank of een huiddoorvoer met afsluiter.110123.02 5Elektrische scheepstoiletten WCS(2) - WCL(2) NEDERLANDS

4.5 Elektrische installatie 12 V / 24 V

Controleer of de spanning, vermeld op het typeplaatje van de motor, overeenkomt met de boordspanning. Gebruikaccu’smetvoldoendecapaciteitomeencorrectewer- king van het toilet te verkrijgen. Sluit de voedingsspanning aan zoals in het aansluitschema is aangegeven. Neem in de plus (‘+’) draad een schakelaar en een zekering op. Pas draden toe met een minimale doorsnede van 6 mm

Controleer of de spanning, vermeld op het typeplaatje van de motor, overeenkomt met de boordspanning. Sluit de voedingsspanning aan zoals in het aansluitschema is aangegeven.

4.7 Bedieningspaneel 12 V / 24 V

Monteer de inbouwflens met de pakking in de wand; voor gataf- metingen zie tekening bij 'Hoofdafmetingen'. Voer de kabel door de flens naar het toilet en verbind met de kabel op het toilet. Breng ter bescherming de meegeleverde behuizing aan over de stekerverbinding. Klik het paneel in de inbouwflens; let er op dat de o-ring correct gemonteerd is.

4.8 Testen en in bedrijf stellen

Draai de afsluiter in de toevoerslang en de afsluiter in de afvoer- leiding helemaal open om een goede spoeling te verkrijgen. Houd de drukknop ingedrukt, laat hem los en kijk of de cyclus op de juiste wijze wordt uitgevoerd. Werp een aantal velletjes toiletpapier in de toiletpot en voer nogmaals een spoeling door. 5 Gebruik

• Zorg ervoor dat de kogelkraan in de toevoerslang open staat. 12 V / 24 V: • Erkaneenkorteofeenlangespoeling worden uitgevoerd:

• Korte spoeling (1,2 liter): Druk op de 'ECO' druk- knop.

• Lange spoeling (2,2 liter): Druk op de 'NORMAL' druk- knop. 120 V / 230 V: • Erkaneenkorteofeenlangespoeling worden uitgevoerd:

• Korte spoeling (1,2 liter): Druk een- maal op de drukknop.

• Lange spoeling (2,8 liter): Druk twee- maal op de drukknop.

• Draainahetgebruikvanhettoiletdekogelkraandicht. Wanneer het toilet lange tijd niet gebruikt is, is het raadzaam enkele malen met schoon water te spoelen voordat het toilet weer in gebruik wordt genomen. Tijdens vorstperioden (winter) dient u de volgende maatregelen te treffen:

• Sluitdewatertoevoeraf(draaideafsluiterdicht). 12 V / 24 V: • Pomphettoiletleegdoorop de toets met het pompsym- bool te drukken en deze ingedrukt te houden. 120 V / 230 V: • Voereencyclusuitzonderwater.

• Gietcirca2literantivriesindetoiletpot.

• Tapdeleidingenaf. Antivries is giftig. Loos antivries nooit in buitenwater. WCS WCL6 110123.01 Elektrische scheepstoiletten WCS(2) - WCL(2) 6 Onderhoud Om het toilet te reinigen en de aanslag in het toilet te verwijde- ren kunnen de traditionele toiletreinigers gebruikt worden. Om kalkaanslag binnen het pompdeel te voorkomen dient de kalkaanslag geregeld te worden verwijderd. Handel als volgt:
