MANUAL DE USUARIO WC110L Vetus

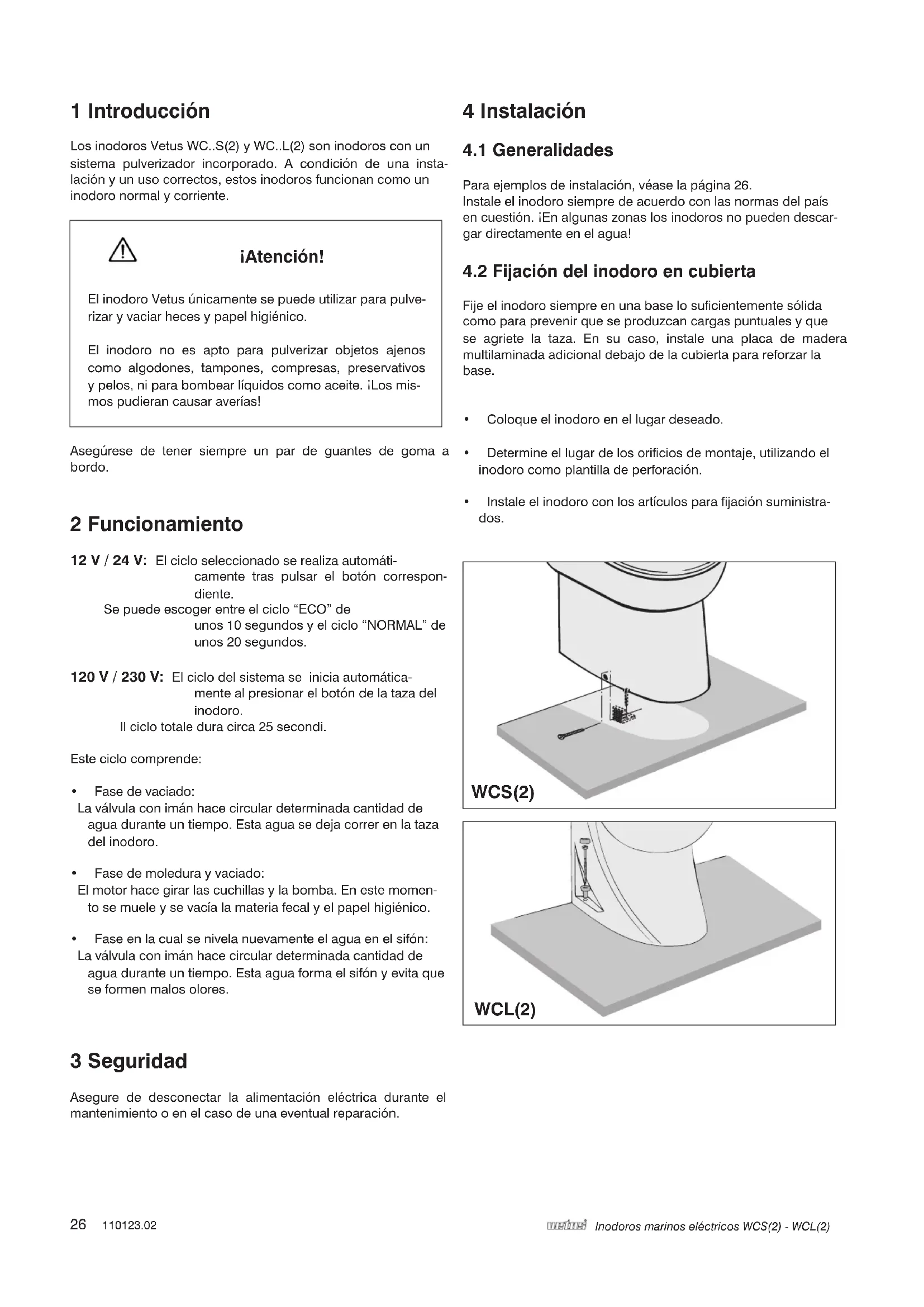

Instrucciones de instalación y 26
Manual de manejo
Inodoros marinos eléctricos
Los inodoros Vetus WC..S(2) y WC..L(2) son inodoros con un sistema pulverizador incorporado. A condición de una instalación y un uso correctos, estos inodoros funcionan como un inodoro normal y corriente.

¡Atención!
El inodoro Vetus únicamente se puede utilizar para pulverizar y vaciar heces y papel higiénico.
El inodoro no es apto para pulverizar objetos ajenos como algodones, tampones, compresas, preservativos y pelos, ni para bombear líquidos como aceite. ¡Los mismos pudieran causar averías!
Asegúrese de tener siempre un par de guantes de goma a bordo.
2 Funcionamiento
12 V / 24 V: El ciclo seleccionado se realiza automáticamente tras pulsar el botón correspondiente.
Se puede escoger entre el ciclo "ECO" de unos 10 segundos y el ciclo "NORMAL" de unos 20 segundos.
120 V / 230 V: El ciclo del sistema se inicia automática-mente al presionar el botón de la taza del inodoro.
- Fase de vaciado:
La válvula con imán hace circular determinada cantidad de agua durante un tiempo. Esta agua se deja correr en la taza del inodoro.
• Fase de moledura y vaciado:
El motor hace girar las cuchillas y la bomba. En este momento se muele y se vacía la materia fecal y el papel higiénico. - Fase en la cual se nivela nuevamente el agua en el sifón:
La válvula con imán hace circular determinada cantidad de agua durante un tiempo. Esta agua forma el sifón y evita que se formen malos olores.
3 Seguridad
Asegure de desconectar la alimentación eléctrica durante el mantenimiento o en el caso de una eventual reparación.
4 Instalación
4.1 Generalidades
Para ejemplos de instalación, véase la página 26.
Instale el inodoro siempre de acuerdo con las normas del país en cuestión. ¡En algunas zonas los inodoros no pueden descargar directamente en el agua!

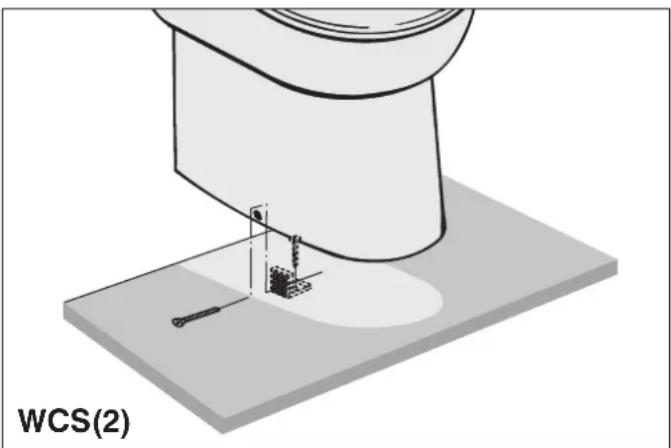

4.2 Fijación del inodoro en cubierta
Fije el inodoro siempre en una base lo suficientemente sólida como para prevenir que se produzcan cargas puntuales y que se agriete la taza. En su caso, instale una placa de madera multilaminada adicional debajo de la cubierta para reforzar la base.
• Coloque el inodoro en el lugar deseado.
- Determine el lugar de los orificios de montaje, utilizando el inodoro como plantilla de perforación.
- Instale el inodoro con los artículos para fijación suministrados.

4.3 Conexiones 12 V / 24 V
4.3.1 Desagüe

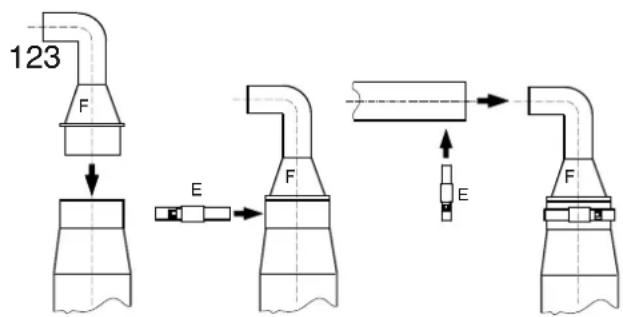

• Coloque la pieza reductora (F) en la conexión de salida.
- Fije la pieza reductora mediante la abrazadera de manguera (E).
• Coloque el tubo de salida (ø 19 mm).
- La pieza reductora se puede colocar en cualquier posición de modo que el tubo de salida pueda llevarse a la izquierda, derecha, arriba o abajo en caso necesario.
- La parte curvada de la pieza reductora puede cortarse para llevar la salida detrás del inodoro.

- Use como tubería de desagüe una manguera con ∅ de 19 mm (por ejemplo, una 'manguera de desagüe antiolores de Vetus con ∅ de 19 mm).
- Conecte el tubo de desagüe a un tanque de aguas sucias o un conducto por el casco con válvula.
- Fije el desagüe por medio de las abrazaderas.
4.3.2 Alimentación de agua

Asegure que la tubería de agua tenga un tapón esférico con una conexión de 3/4" de pulgada para uso externo. Asegure que el tapón esférico quede de fácil acceso.
Si ya se cuenta con un sistema de presión hidrostática del agua a bordo, se puede conectar la manguera de alimentación a este sistema. La presión hidrostática del agua de este sistema debe ser mínimo de 1.5 bar - mínima presión para obtener un vaciado óptimo -.
Cuando la presión del sistema hidrostático del agua es menor que 1.5 bar, o cuando se usa agua exterior para el vaciado, se deberá instalar una bomba de agua en la manguera de alimentación. La capacidad de la bomba de agua deberá ser de mínimo 10 litros por minuto.
Cuando se use agua exterior para el vaciado, se debe asegurar que el agua disponga de muy buena filtración.
El inodoro está provisto de una conexión de 3/4" de pulgada. Conecte la manguera flexible de alimentación en el tapón esférico de la alimentación de agua.
4.3.3 Prevención del efecto sifón
Si el inodoro se encuentra debajo de la línea de flotación o a menos de 40 cms por encima de la misma, existe el peligro de un reflujo de agua exterior en el inodoro por el efecto sifón. Para prevenirlo, será preciso instalar un aireador en el punto más elevado en el desagüe (véanse los ejemplos de instalación).


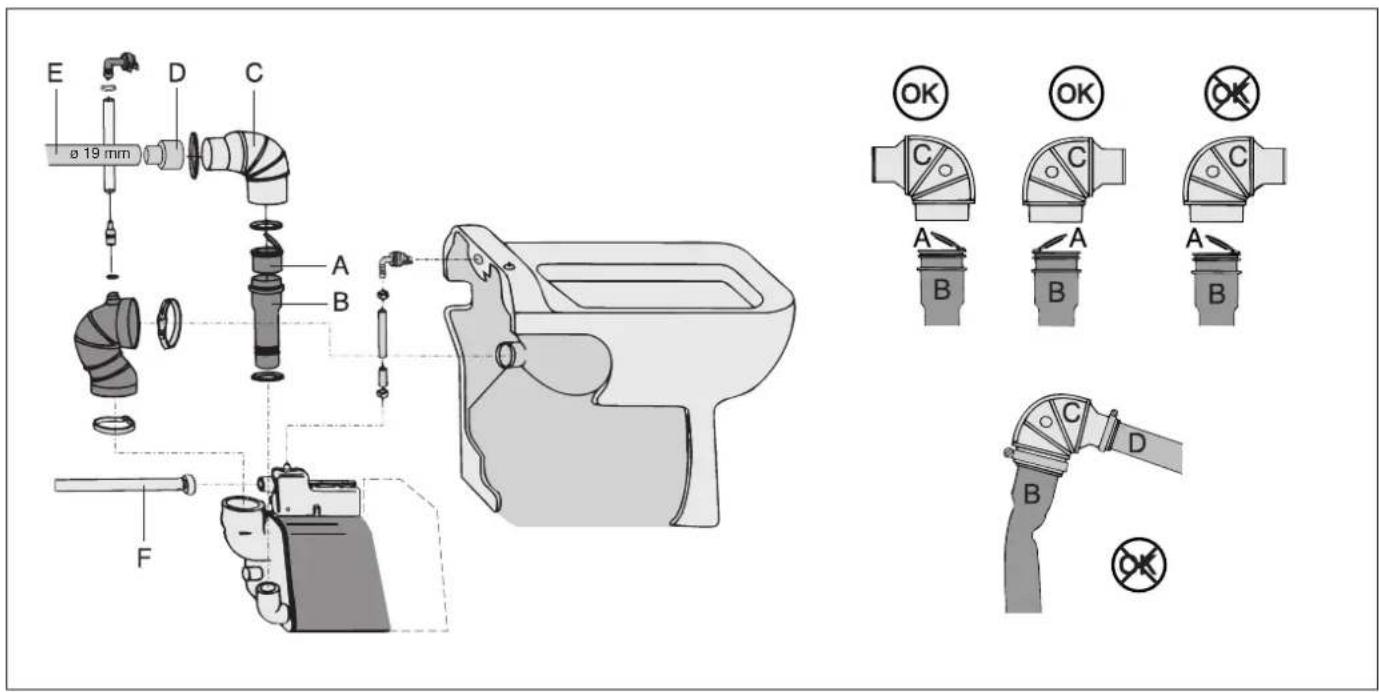

- Empuje la válvula de retención (A) dentro de la manguera de desagüe (B).
- Gire la pequeña válvula flexible en el sentido (siguiendo el flujo).
- Instale el codo (C) con la abrazadera de manguera suministrada en la manguera de desagüe.
- Instale el accesorio reductor (D) en la salida del codo.
- Instale el tubo de desagüe (E) (ø 19mm interior) con la abrazadera de manguera suministrada en el accesorio reductor. Aplique como tubo de desagüe la manguera para aguas sucias inodoro de Vetus.
- Preste atención a no doblar la manguera de desagüe (B).
- Conecte el tubo de desagüe (E) a un tanque de aguas sucias o un conducto por el casco con válvula.
4.4.2 Alimentación de agua
La manguera flexible de alimentación (F) está provista de una conexión de 3/4".
correcto Si ya está instalado a bordo un sistema de presión de agua, se puede conectar la manguera de alimentación al mismo. La presión de agua, sin embargo, ha de ser de 1,5 bar como mínimo: es ésta la presión mínima para obtener una descarga óptima del inodoro.
Si la presión del sistema de presión de agua es inferior a 1,5 bar, o cuando se utiliza agua exterior para descargar el inodoro, se habrá de instalar una bomba de alimentación de agua dentro de la manguera de alimentación. La capacidad de la bomba de alimentación de agua será de 10 litros/minuto mínima.
Cuando se utiliza agua exterior como agua de descarga, asegúrese de que esta agua sea muy bien filtrada.
4.4.3 Prevención del efecto sifón
Si el inodoro se encuentra debajo de la línea de flotación o a menos de 40 cms por encima de la misma, existe el peligro de un reflujo de agua exterior en el inodoro por el efecto sifón. Para prevenirlo, será preciso instalar un aireador en el punto más elevado en el desagüe (véanse los ejemplos de instalación).
4.5 Instalación eléctrica 12 V / 24 V
Asegure que la tensión, indicada en la placa del motor, sea igual a la tensión a bordo.
Haga uso de baterías con la capacidad adecuada para obtener un buen funcionamiento del inodoro.
Conecte las tensiones de alimentación como se indica en el esquema de conexiones.
Conecte en el cable (‘+’) un interruptor y un fusible.
Utilice cables cuyo diámetro es mínimo de 6 mm ^2 (para 12 V) o 4 mm ^2 (para 24 V).
4.6 Instalación eléctrica 120 V / 230 V
Asegure que la tensión, indicada en la placa del motor, sea igual a la tensión a bordo.
Conecte las tensiones de alimentación como se indica en el esquema de conexiones.
4.7 Panel de control 12 V / 24 V
Coloque la brida incorporada con espaciador en la pared. Vea la imagen en el apartado 'Dimensiones principales' para el tamaño de los agujeros.
Pase el cable por la brida al inodoro y conéctelo con el cable del inodoro.
Coloque la tapa suministrada sobre el enchufe como protección. Haga clic con el panel en la brida incorporada, asegurándose de que la junta circular esté bien colocada.
4.8 Prueba y puesta en funcionamiento
Abra del todo, girándolas, la válvula en la manguera de alimentación y la válvula en el tubo de desagüe para obtener una buena descarga de agua. Mantenga pulsado el botón pulsador, suéltelo y compruebe si el ciclo se lleva a cabo correctamente. Tire unas hojas de papel higiénico en la taza y realice otra descarga de agua.
5 Utilización
- Asegure que el tapón esférico en la manguera de alimentación esté abierto.
12 V / 24 V: Para realizar un vaciado corto o un vaciado largo haga lo siguiente:
- Descarga corta (1,2 litros): Pulse el botón 'ECO'.

- Descarga larga (2,2 litros): Pulse el botón 'NORMAL'.

120 V / 230 V:
- Se puede realizar una descarga de cisterna corta o larga:
- Descarga corta (1,2 litro): Pulsar una vez el pulsador.
- Descarga larga (2,8 litros): Pulsar dos veces el pulsador.
Si el inodoro permanece fuera de servicio por largo tiempo, se recomienda vaciar el inodoro varias veces con agua limpia antes de volver a usarlo.
Durante las heladas (en invierno), se han de tener en cuenta las siguientes disposiciones:
- Interrumpa la alimentación de agua (cierre completamente el tapón).
12 V / 24 V: • Vacíe el inodoro manteniendo pulsado el botón con el símbolo de bombeo.
120 V / 230 V: Deje transcurrir un ciclo sin agua.

- Vierta unos 2 litros de anticongelante en la taza del inodoro.
- Vacíe las tuberías.
Los anticongelantes son venenosos. Nunca vierta anticongelantes en el agua exterior.
6 Mantenimiento
Se pueden utilizar productos de limpieza tradicionales para limpiar el inodoro y eliminar cualquier adherencia en el sanitario.
Los residuos calcáreos se han de eliminar con regularidad para evitar su acumulación en el interior de la bomba. Realice el siguiente procedimiento:
- Interrumpa la alimentación de agua (cierre completamente el tapón esférico).
12 V / 24 V:
- Vacíe el inodoro manti- niendo pulsado el botón con el símbolo de bom- beo.

120 V / 230 V: • Deje transcurrir un ciclo sin agua.
- Vierta más o menos 1 litro de vinagre o de calcáreo en la taza del inodoro. Deje reposar el producto durante varias horas.
- Abra nuevamente el tapón esférico y deje transcurrir varios ciclos para vaciar la taza del inodoro y vaciar el resto de agua de la bomba.
La frecuencia con que se realiza la descalcificación depende de la dureza del agua. La descalcificación se ha de hacer por lo menos dos veces al año.
No se deben emplear productos hechos a base de sodio (des- atascadores) ni tampoco disolventes.
Si se emplea agua del mar para vaciar el inodoro, de vez en cuando se ha de vaciar con agua dulce para evitar sedimentos de sal.
7 Datos técnicos
| Tensión | : | 12 V | 24 V | 110 V | 230 V | ||
| Corriente | : | 25 A | 15 A | 9 A |
Máxima altura de carga
Manguera de desagüe : 3 metros
Máxima altura de carga longitud máxima del tubo : 30 metros
Capacidad de bombeo con altura de descarga de 3 metros : 36 litros/min @ 12 V 43 litros/min @ 24 V 42 litros/min @ 120/230 V
Máxima temperatura del agua : 35°C
Nivel sonoro : 61 dBA
producto anti- Proteccion : IP44
Asegure de tener cortada la alimentación de corriente durante una eventual reparación.
| Avería | Posible causa | Solución |
| Funciona el motor y el ciclo correctamente, pero el agua en la taza tarda en aspirarse o no se aspira del todo. | transcurre válvula de aireación ya bien. | • cibimpiar la válvula de aireación o reemplazarla. |
| 12 V / 24 V | • El tubo de desagüe está atascado. | |
| • El alojamiento de la bomba está obturado. | ||
| 120 V / 230 V | • La cesta filtradora está obturada | |
| El ciclo transcurre correctamente, pero tras cada ciclo permanece una pequeña cantidad de agua en la taza. | 12 V / 24 V | • La altura de desagüe es excesiva. |
| • El tubo de desagüe está atascado. | ||
| El motor produce un sonido de menaqueo. | 12 V / 24 V | • Se encuentra un objeto duro cesta filtradorael que golpea contra las cuchillas que están girando. |
| Pulsado el botón pulsador no se realiza el ciclo. | 12 V / 24 V | • No hay suministro eléctrico. |
| • La conexión con el panel de está floja. | ||
| • Hay un fallo en el control electrónico. | ||
| 12 V / 24 V | • No se ha pulsado con la suficiesar fuertemente el botón pulsador fuerza el botón pulsador. | |
| • El tubito transparente del botón sador está apretado en algún sitio, impidiendo que se pulse el interruptor pulsador. | ||
| • El interruptor pulsador está defectuoso. | ||
| • El temporizador está defectuoso | ||
| El ciclo empieza, pero el agua fluye demasiado lentamente en la taza. | 12 V / 24 V | • El filtro de la válvula magnética lostipiar el filtro. |
| • La presión de agua está demasia asegurar una presión de agua de 1,5 baja. bar como mínimo. | ||
| El ciclo empieza, pero no fluye agua dentro de la taza. | 12 V / 24 V | • La válvula de la alimentación de agua no está abierta. |
| • La válvula magnética está defectuo-Reemplazar la válvula magnética. sa. | ||
| • La presión de agua está demasia asegurar una presión de agua de 1,5 baja. bar como mínimo. |
