MANUAL DE USUARIO WC110S Vetus

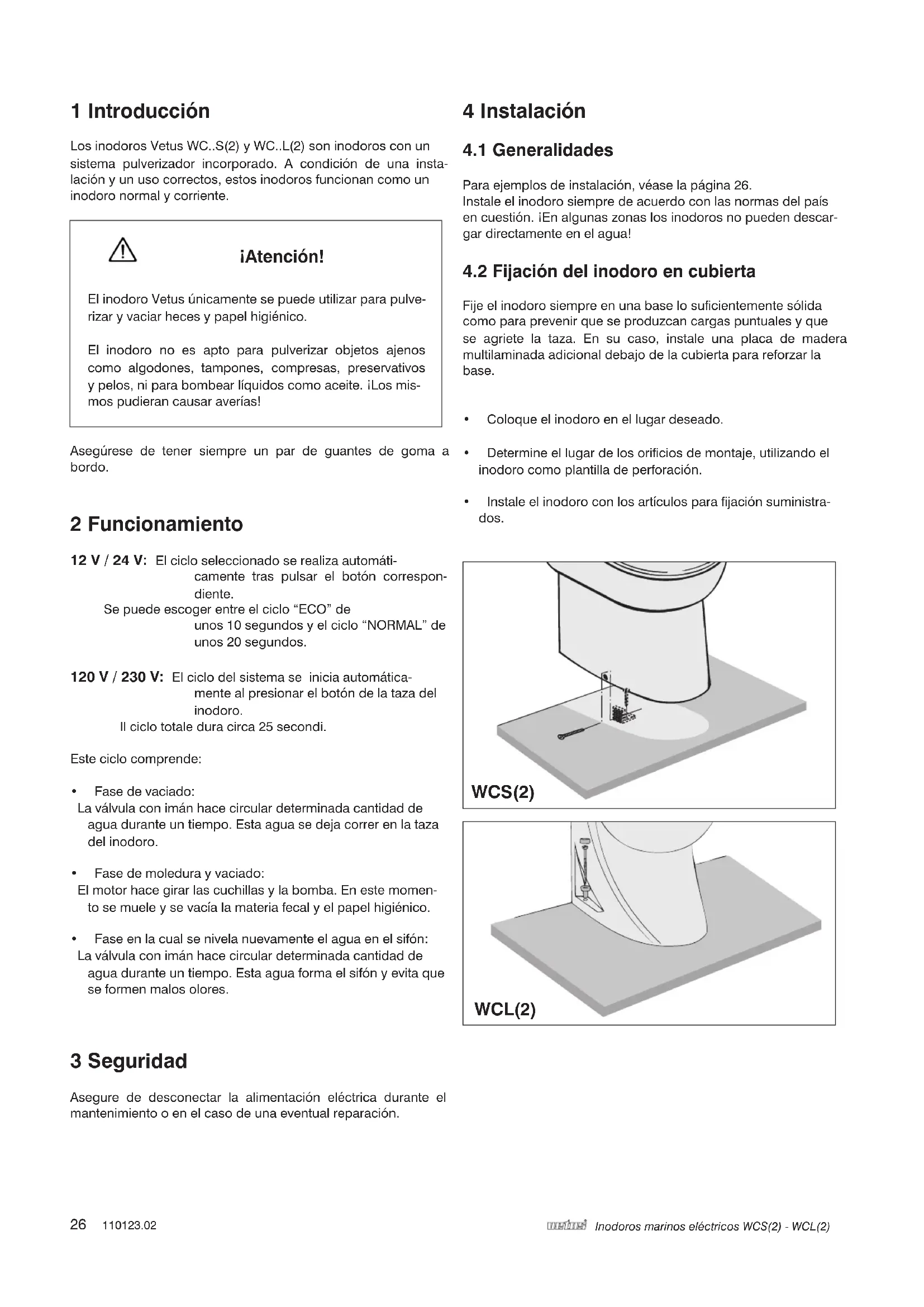

• Veilleràcequelapressionatteigneau moins 1,5 bar. 12 V / 24 V120 V / 230 V 12 V / 24 V 120 V / 230 V FRANÇAIS26 110123.02 Inodoros marinos eléctricos WCS(2) - WCL(2) 1 Introducción Los inodoros Vetus WC..S(2) y WC..L(2) son inodoros con un sistema pulverizador incorporado. A condición de una insta- lación y un uso correctos, estos inodoros funcionan como un inodoro normal y corriente.

¡Atención! El inodoro Vetus únicamente se puede utilizar para pulve- rizar y vaciar heces y papel higiénico. El inodoro no es apto para pulverizar objetos ajenos como algodones, tampones, compresas, preservativos y pelos, ni para bombear líquidos como aceite. ¡Los mis- mos pudieran causar averías! Asegúrese de tener siempre un par de guantes de goma a bordo. 2 Funcionamiento 12 V / 24 V: El ciclo seleccionado se realiza automáti- camente tras pulsar el botón correspon- diente. Sepuedeescogerentreelciclo“ECO”de unos10segundosyelciclo“NORMAL”de unos 20 segundos. 120 V / 230 V: El ciclo del sistema se inicia automática- mente al presionar el botón de la taza del inodoro. Il ciclo totale dura circa 25 secondi. Este ciclo comprende:

• Fasedevaciado: La válvula con imán hace circular determinada cantidad de agua durante un tiempo. Esta agua se deja correr en la taza del inodoro.

• Fasedemoledurayvaciado: El motor hace girar las cuchillas y la bomba. En este momen- to se muele y se vacía la materia fecal y el papel higiénico.

• Faseenlacualsenivelanuevamenteelaguaenelsifón: La válvula con imán hace circular determinada cantidad de agua durante un tiempo. Esta agua forma el sifón y evita que se formen malos olores. 3 Seguridad Asegure de desconectar la alimentación eléctrica durante el mantenimiento o en el caso de una eventual reparación. 4 Instalación

Para ejemplos de instalación, véase la página 26. Instale el inodoro siempre de acuerdo con las normas del país en cuestión. ¡En algunas zonas los inodoros no pueden descar- gar directamente en el agua!

4.2 Fijación del inodoro en cubierta

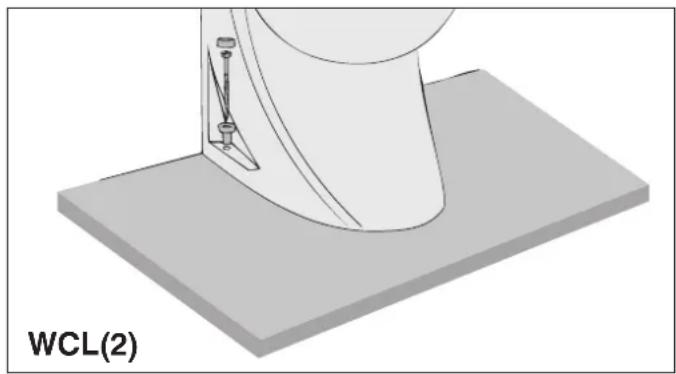

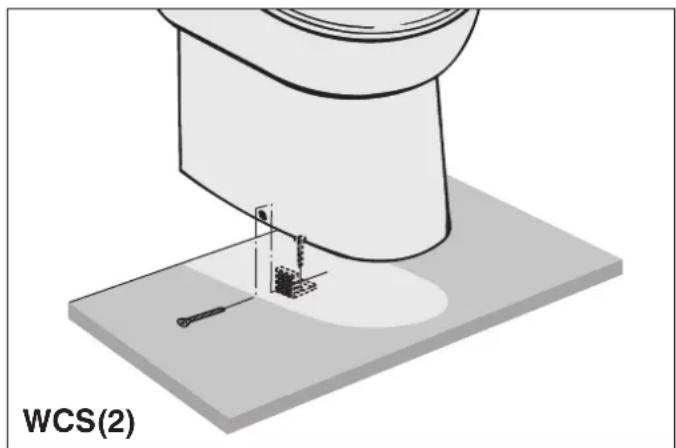

Fijeelinodorosiempreenunabaselosuficientementesólida como para prevenir que se produzcan cargas puntuales y que se agriete la taza. En su caso, instale una placa de madera multilaminada adicional debajo de la cubierta para reforzar la base.

• Coloqueelinodoroenellugardeseado.

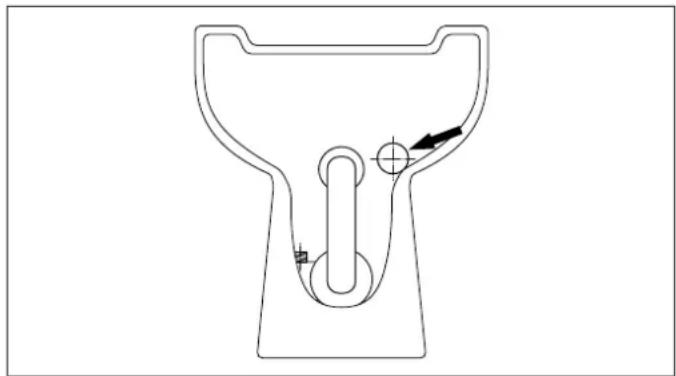

• Determineellugardelosorificiosdemontaje,utilizandoel inodoro como plantilla de perforación.

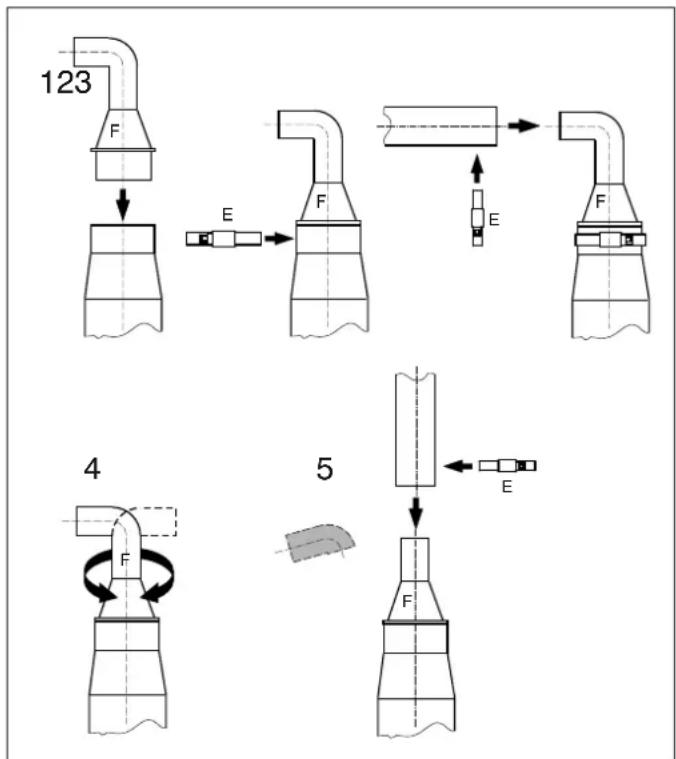

• Coloquelapiezareductora(F)enlaconexióndesalida.

• Fijelapiezareductoramediantelaabrazaderademanguera (E).

• Coloqueeltubodesalida(ø19mm).

• Lapiezareductorasepuedecolocarencualquierposición de modo que el tubo de salida pueda llevarse a la izquierda, derecha, arriba o abajo en caso necesario.

• Lapartecurvadadelapiezareductorapuedecortarsepara llevar la salida detrás del inodoro.

• UsecomotuberíadedesagüeunamangueraconØde19 mm(porejemplo,una‘mangueradedesagüeantioloresde VetusconØde19mm).

• Conecteeltubodedesagüeauntanquedeaguassuciaso un conducto por el casco con válvula.

• Fijeeldesagüepormediodelasabrazaderas.

4.3.2 Alimentación de agua

Asegure que la tubería de agua tenga un tapón esférico con unaconexiónde3/4”depulgadaparausoexterno. Asegure que el tapón esférico quede de fácil acceso. Si ya se cuenta con un sistema de presión hidrostática del agua a bordo, se puede conectar la manguera de alimentación a este sistema. La presión hidrostática del agua de este sistema debe ser mínimo de 1.5 bar - mínima presión para obtener un vaciado óptimo -. Cuando la presión del sistema hidrostático del agua es menor que 1.5 bar, o cuando se usa agua exterior para el vaciado, se deberá instalar una bomba de agua en la manguera de ali- mentación. La capacidad de la bomba de agua deberá ser de mínimo 10 litros por minuto. Cuando se use agua exterior para el vaciado, se debe asegurar que el agua disponga de muy buena filtración. Elinodoroestáprovistodeunaconexiónde3/4”depulgada. Conecte la manguera flexible de alimentación en el tapón esfé- rico de la alimentación de agua.

4.3.3 Prevención del efecto sifón

Si el inodoro se encuentra debajo de la línea de flotación o a menosde40cmsporencimadelamisma,existeelpeligrode un reflujo de agua exterior en el inodoro por el efecto sifón. Para prevenirlo, será preciso instalar un aireador en el punto más elevado en el desagüe (véanse los ejemplos de instalación).

4.4.2 Alimentación de agua

Lamangueraflexibledealimentación(F)estáprovistadeuna conexiónde3/4”. Si ya está instalado a bordo un sistema de presión de agua, se puede conectar la manguera de alimentación al mismo. La presión de agua, sin embargo, ha de ser de 1,5 bar como mínimo: es ésta la presión mínima para obtener una descarga óptima del inodoro. Si la presión del sistema de presión de agua es inferior a 1,5 bar, o cuando se utiliza agua exterior para descargar el inodoro, se habrá de instalar una bomba de alimentación de agua dentro de la manguera de alimentación. La capacidad de la bomba de alimentacióndeaguaseráde10litros/minutomínima. Cuando se utiliza agua exterior como agua de descarga, asegú- rese de que esta agua sea muy bien filtrada.

4.4.3 Prevención del efecto sifón

Si el inodoro se encuentra debajo de la línea de flotación o a menosde40cmsporencimadelamisma,existeelpeligrode un reflujo de agua exterior en el inodoro por el efecto sifón. Para prevenirlo, será preciso instalar un aireador en el punto más elevado en el desagüe (véanse los ejemplos de instalación).

• Empujelaválvuladeretención(A)dentrodelamanguerade desagüe (B).

• Gire la pequeña válvula flexible en el sentido correcto (siguiendo el flujo).

• Instaleelcodo(C)conlaabrazaderademanguerasuminis- trada en la manguera de desagüe.

• Instaleelaccesorioreductor(D)enlasalidadelcodo.

• Instaleeltubodedesagüe(E)(ø 19mminterior)conlaabra- zadera de manguera suministrada en el accesorio reductor. Aplique como tubo de desagüe la manguera para aguas sucias inodoro de Vetus.

• Presteatenciónanodoblarlamangueradedesagüe(B).

• Conecteeltubodedesagüe(E)auntanquedeaguassucias o un conducto por el casco con válvula.110123.02 29Inodoros marinos eléctricos WCS(2) - WCL(2)

4.5 Instalación eléctrica 12 V / 24 V

Asegure que la tensión, indicada en la placa del motor, sea igual a la tensión a bordo. Haga uso de baterías con la capacidad adecuada para obtener un buen funcionamiento del inodoro. Conecte las tensiones de alimentación como se indica en el esquema de conexiones. Conecteenelcable(‘+’)uninterruptoryunfusible. Utilicecablescuyodiámetroesmínimode6mm

4.6 Instalación eléctrica 120 V / 230 V

Asegure que la tensión, indicada en la placa del motor, sea igual a la tensión a bordo. Conecte las tensiones de alimentación como se indica en el esquema de conexiones.

4.7 Panel de control 12 V / 24 V

Coloque la brida incorporada con espaciador en la pared. Vea la imagen en el apartado 'Dimensiones principales' para el tamañodelosagujeros. Pase el cable por la brida al inodoro y conéctelo con el cable del inodoro. Coloque la tapa suministrada sobre el enchufe como protec- ción. Haga clic con el panel en la brida incorporada, asegurán- dose de que la junta circular esté bien colocada.

4.8 Prueba y puesta en funcionamiento

Abra del todo, girándolas, la válvula en la manguera de ali- mentación y la válvula en el tubo de desagüe para obtener una buena descarga de agua. Mantenga pulsado el botón pulsador, suéltelo y compruebe si el ciclo se lleva a cabo correctamen- te. Tire unas hojas de papel higiénico en la taza y realice otra descarga de agua. 5 Utilización

• Asegurequeeltapónesféricoenlamangueradealimenta- ción esté abierto. 12 V / 24 V: • Para realizar un vaciado corto o un vaciado largo haga lo siguiente:

• Descarga corta (1,2 litros): Pulse el botón 'ECO'.

• Descarga larga (2,2 litros): Pulse el botón 'NORMAL'. 120 V / 230 V: • Se puede realizar una descarga de cisterna corta o larga:

• Descarga corta (1,2 litro): Pulsar una vez el pulsador.

• Descarga larga (2,8 litros): Pulsar dos veces el pulsador.

• Cierredenuevoeltapónesféricodespuésdeusarelinodo- ro. Si el inodoro permanece fuera de servicio por largo tiempo, se recomienda vaciar el inodoro varias veces con agua limpia antes de volver a usarlo. Durante las heladas (en invierno), se han de tener en cuenta las siguientes disposiciones:

• Interrumpalaalimentacióndeagua(cierrecompletamenteel tapón). 12 V / 24 V: • Vacíe el inodoro manteniendo pulsado el botón con el símbolo de bombeo. 120 V / 230 V: • Dejetranscurrirunciclosin agua.

• Viertaunos2litrosdeanticongelanteenlatazadelinodo- ro.

• Vacíelastuberías. Los anticongelantes son venenosos. Nunca vierta anticonge- lantes en el agua exterior. ESPAÑOL WCS WCL ESPAÑOL30 110123.01 Inodoros marinos eléctricos WCS(2) - WCL(2) 6 Mantenimiento Se pueden utilizar productos de limpieza tradicionales para lim- piar el inodoro y eliminar cualquier adherencia en el sanitario. Los residuos calcáreos se han de eliminar con regularidad para evitar su acumulación en el interior de la bomba. Realice el siguiente procedimiento:

• Interrumpalaalimentacióndeagua(cierrecompletamenteel tapón esférico). 12 V / 24 V: • Vacíe el inodoro mante- niendo pulsado el botón con el símbolo de bom- beo. 120 V / 230 V: • Dejetranscurrirunciclosinagua.

• Vierta más o menos 1 litro de vinagre o de producto anti- calcáreo en la taza del inodoro. Deje reposar el producto durante varias horas.

• Abranuevamenteeltapónesféricoydejetranscurrirvarios ciclos para vaciar la taza del inodoro y vaciar el resto de agua de la bomba. La frecuencia con que se realiza la descalcificación depende de la dureza del agua. La descalcificación se ha de hacer por lo menosdosvecesalaño. No se deben emplear productos hechos a base de sodio (des- atascadores) ni tampoco disolventes. Si se emplea agua del mar para vaciar el inodoro, de vez en cuando se ha de vaciar con agua dulce para evitar sedimentos de sal. 7 Datos técnicos Tensión : 12V 24V 110V 230V Corriente : 25A 15A 9A 2.8A Máxima altura de carga Manguera de desagüe : 3 metros Máxima altura de carga longitud máxima del tubo : 30 metros Capacidad de bombeo con altura dedescargade3metros : 36litros/min@12V 43litros/min@24V 42litros/min@120/230V Máxima temperatura delagua : 35˚C Nivel sonoro : 61 dBA Protección : IP44 Peso : WCS(2) : 23 kgs WCL(2):29kgs110123.01 31 Inodoros marinos eléctricos WCS(2) - WCL(2) 8 Averías Asegure de tener cortada la alimentación de corriente durante una eventual reparación. Avería Funciona el motor y el ciclo transcurre correctamente, pero el agua en la taza tarda en aspirarse o no se aspira del todo. El ciclo transcurre correctamente, pero trascadaciclopermaneceunapequeña cantidad de agua en la taza. El motor produce un sonido de matra- queo. Pulsado el botón pulsador no se realiza el ciclo. El ciclo empieza, pero el agua fluye demasiado lentamente en la taza. El ciclo empieza, pero no fluye agua den- tro de la taza. Posible causa

• La válvula de aireación ya no cierra bien.

• Eltubodedesagüeestáatascado.

El alojamiento de la bomba está obturado.

• Lacestafiltradoraestáobturada

• Laalturadedesagüeesexcesiva.

• Eltubodedesagüeestáatascado.

• Se encuentra un objeto duro en la cesta filtradorael que golpea contra las cuchillas que están girando.

• Nohaysuministroeléctrico.

• La conexión con el panel de control está floja.

• Hayunfalloenelcontrolelectrónico.

• No se ha pulsado con la suficiente fuerza el botón pulsador.

• El tubito transparente del botón pul- sador está apretado en algún sitio, impidiendo que se pulse el interruptor pulsador.

• El filtro de la válvula magnética está obturado.

• La presión de agua está demasiado baja.

• Laválvuladelaalimentacióndeagua no está abierta.

• La válvula magnética está defectuo- sa.

• La presión de agua está demasiado baja. Solución

• Limpiarlaválvuladeaireaciónoreem- plazarla.

• Cambiarlasinstalaciones.

• Cambieelcontrolelectrónico.

• Pulsarfuertementeelbotón pulsador y mantener pulsado.

• Reemplazareltemporizador.

• Asegurarunapresióndeaguade1,5 bar como mínimo.
