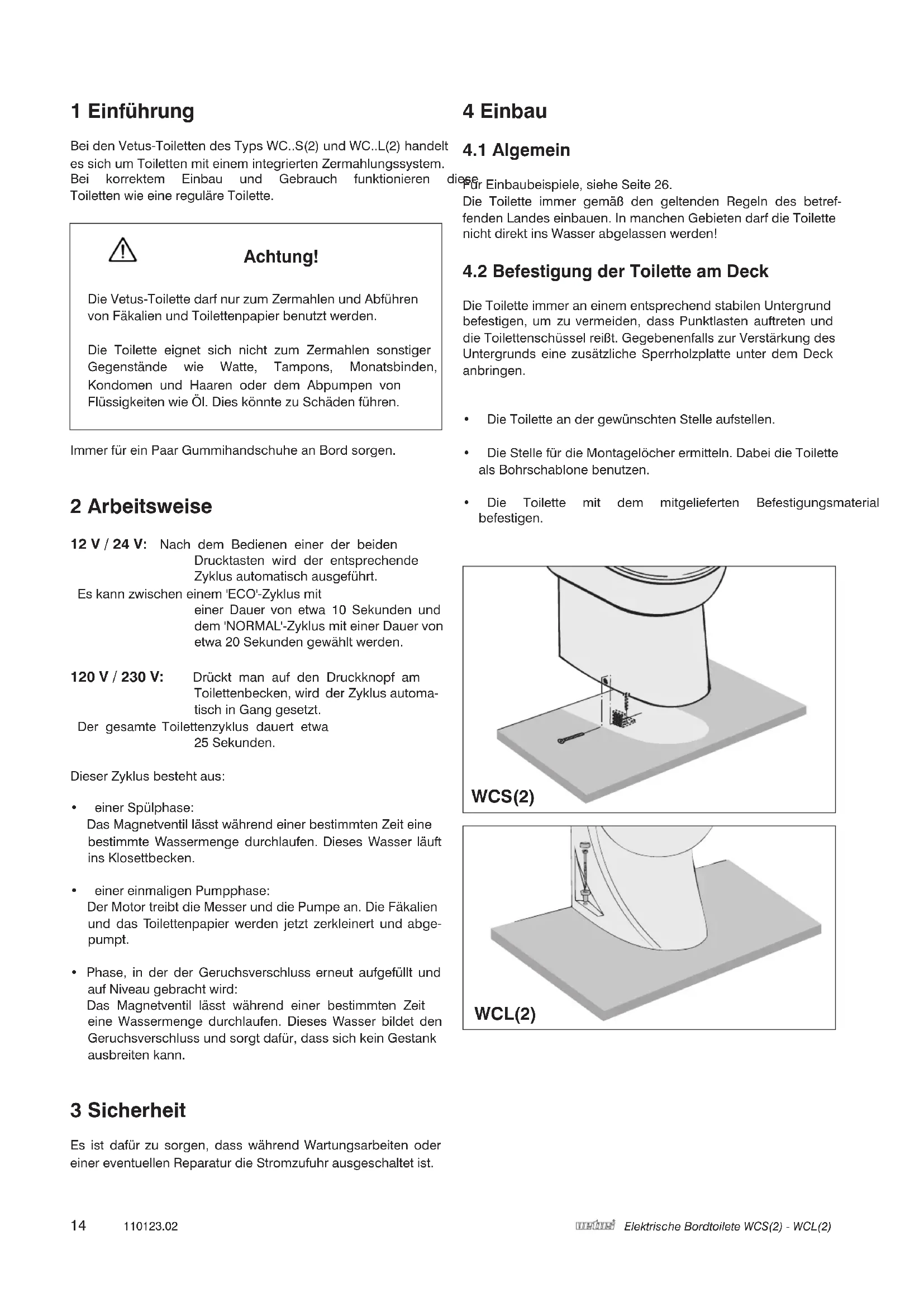

BEDIENUNGSANLEITUNG WC110L Vetus

Einbauanleitung und 14

Bedienungshandbuch

7 Technische gegevens

Spanning	: 12 V	24 V	110 V	230 V
Stroom	: 25 A	15 A	9 A	2,8 A
Maximale opvoerhoogte afvoerslang	:	3 meter
Maximale lengte afvoerslang :		30 meter

Bei den Vetus-Toiletten des Typs WC..S(2) und WC..L(2) handelt es sich um Toiletten mit einem integrierten Zermahlungssystem. Bei korrektem Einbau und Gebrauch funktionieren die Toiletten wie eine reguläre Toilette.

Achtung!

Die Vetus-Toilette darf nur zum Zermahlen und Abführen von Fäkalien und Toilettenpapier benutzt werden.

Die Toilette eignet sich nicht zum Zermahlen sonstiger Gegenstände wie Watte, Tampons, Monatsbinden, Kondomen und Haaren oder dem Abpumpen von Flüssigkeiten wie Öl. Dies könnte zu Schäden führen.

Immer für ein Paar Gummihandschuhe an Bord sorgen.

2 Arbeitsweise

12 V / 24 V: Nach dem Bedienen einer der beiden Drucktasten wird der entsprechende Zyklus automatisch ausgeführt.

Es kann zwischen einem 'ECO'-Zyklus mit einer Dauer von etwa 10 Sekunden und dem 'NORMAL'-Zyklus mit einer Dauer von etwa 20 Sekunden gewählt werden.

120 V / 230 V: Drückt man auf den Druckknopf am Toilettenbecken, wird der Zyklus automatisch in Gang gesetzt.

Der gesamte Toilettenzyklus dauert etwa 25 Sekunden.

Dieser Zyklus besteht aus:

• einer Spülphase:
  Das Magnetventil lässt während einer bestimmten Zeit eine bestimmte Wassermenge durchlaufen. Dieses Wasser läuft ins Klosettbecken.
  • einer einmaligen Pumpphase:
  Der Motor treibt die Messer und die Pumpe an. Die Fäkalien und das Toilettenpapier werden jetzt zerkleinert und abgepumpt.
• Phase, in der der Geruchsverschluss erneut aufgefüllt und auf Niveau gebracht wird:
  Das Magnetventil lässt während einer bestimmten Zeit eine Wassermenge durchlaufen. Dieses Wasser bildet den Geruchsverschluss und sorgt dafür, dass sich kein Gestank ausbreiten kann.

3 Sicherheit

Es ist dafür zu sorgen, dass während Wartungsarbeiten oder einer eventuellen Reparatur die Stromzufuhr ausgeschaltet ist.

4 Einbau

4.1 Algemein

diese Für Einbaubeispiele, siehe Seite 26.

Die Toilette immer gemäß den geltenden Regeln des betreffenden Landes einbauen. In manchen Gebieten darf die Toilette nicht direkt ins Wasser abgelassen werden!

4.2 Befestigung der Toilette am Deck

Die Toilette immer an einem entsprechend stabilen Untergrund befestigen, um zu vermeiden, dass Punktlasten auftreten und die Toilettenschüssel reißt. Gegebenenfalls zur Verstärkung des Untergrunds eine zusätzliche Sperrholzplatte unter dem Deck anbringen.

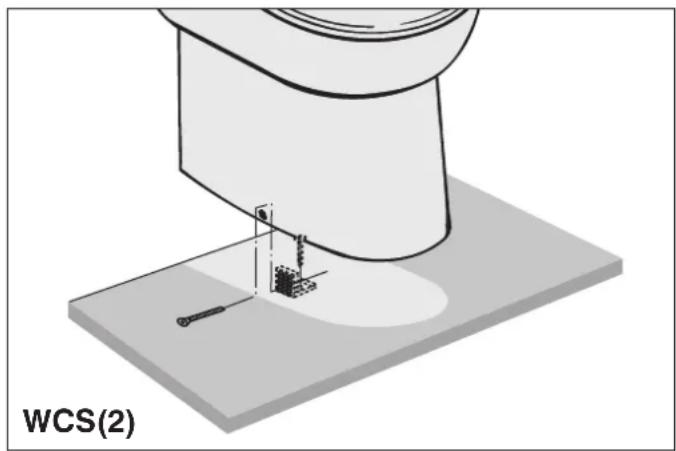

• Die Toilette an der gewünschten Stelle aufstellen.
• Die Stelle für die Montagelöcher ermitteln. Dabei die Toilette als Bohrschablone benutzen.
• Die Toilette mit dem mitgelieferten Befestigungsmaterial befestigen.

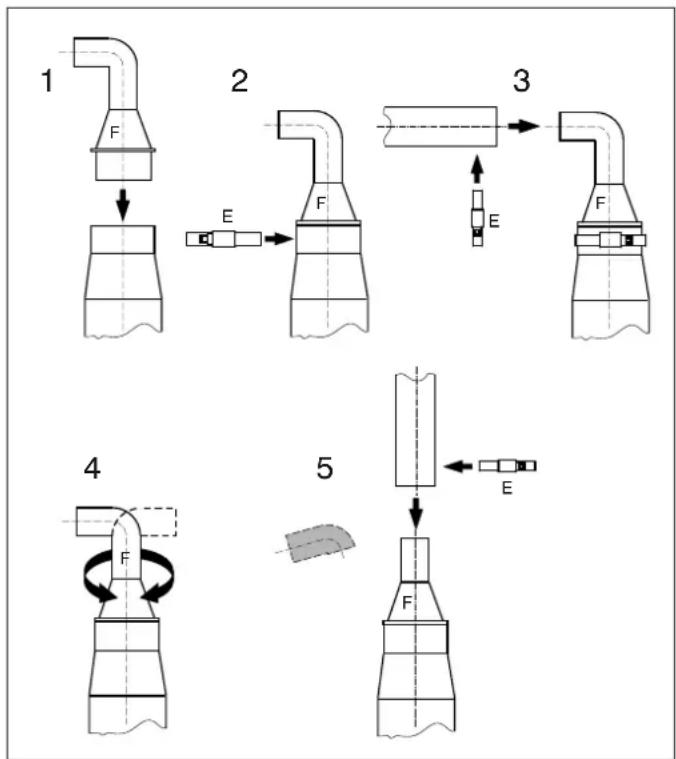

• Das Reduzierstück (F) im Abflussanschluss anbringen.
• Das Reduzierstück mit der Schlauchklemme (E) befestigen.
• Den Abflussschlauch (ø 19 mm) montieren.
- Das Reduzierstück kann in jeder Position montiert werden, sodass der Abflussschlauch nach links, rechts, unten oder oben geleitet werden kann.
- Der gebogene Teil des Reduzierstücks kann abgesägt werden, um den Abfluss nach hinten zu leiten.

4.3.2 Wasserversorgung

Wasserversorgung mit einem Kugelhahn mit einem 3/4" Anschluss auswendig versehen.

Darauf achten, dass der Kugelhahn gut zugänglich ist.

Falls an Bord bereits ein Wasserdrucksystem installiert worden ist, kann der Versorgungsschlauch an dieses System angeschlossen werden. Der Wasserdruck dieses Systems muss allerdings mindestens 1,5 bar betragen; dies ist der für eine optimale Spülung erforderliche Mindestdruck.

Beträgt der Druck im Wasserdrucksystem weniger als 1,5 bar oder wird Außenwasser als Spülwasser verwendet, so installieren Sie eine Wasserversorgungspumpe in dem Versorgungsschlauch. Die Förderleistung der Wasserversorgungspumpe muss mindestens 10 Liter/Min. betragen.

Wird Außenwasser zum Spülen verwendet, so ist dafür zu sorgen, dass dieses Wasser sehr gut gefiltert wird.

Die Toilette ist mit einem 3/4" Anschluss ausgestattet. Flexiblen Zufuhrschlauch an den Kugelhahn der Wasserzufuhr anschließen.

4.3.3 Hebern vorbeugen

Falls sich die Toilette unter oder weniger als 40 cm Wasserlinie befindet, besteht die Gefahr, dass durch Her Außenwasser in die Toilette zurückfließen kann. Um diese Heberwirkung vorzubeugen, ist an der höchsten Stelle des Abflusses eine Lüftung einzubauen (siehe Einbaubeispiele).

• Als Abflussleitung einen ∅ 19 mm Schlauch benutzen (zum Beispiel den geruchsfreien Vetus-Abwasserschlauch ∅ 19 mm).
  • Die Abflussleitung an einen Abwassertank oder eine Schiffswanddurchführung mit Absperrventil anschließen.
  • Den Abfluss mit den Klemmen befestigen.

E ø 19 mm D C A B F OK OK OK C A B C A B C D B OK

4.4.1 Ablass

• Das Rückschlagventil (A) in den Abfluss-schlauch (B) drücken.
• Das flexible Ventil in die entsprechende Richtung (mit dem Strom) drehen.
• Das Kniestück (C) mit der mitgelieferten Schlauchklemme an den Abflussschlauch montieren.
• Das Reduzierstück (D) an den Ausgang des Kniestücks montieren.
  • Die Abflussleitung (E) (19 mm Innendurch-messer) den mitgelieferten Schlauch-klemmen an das Reduzierstück montieren. Als Abflussleitung den geruchsfreien Vetus-Abwasserschlauch benutzen.
• Darauf achten, dass der Abflussschlauch (B) nicht knickt.
  • Die Abflussleitung (E) an einen Abwassertank oder eine Schiffswanddurchführung mit Absperrventil anschließen.

4.4.2 Wasserversorgung

Der flexible Zufuhrschlauch (F) ist mit einem 3/4"-Anschlus ausgestattet.

Falls bereits ein Wasserdrucksystem an Bord installiert worden ist, kann der Zufuhrschlauch an jenes System angeschlossen werden. Der Wasserdruck eines solchen Systems hat allerdings minimal 1,5 bar zu betragen. Ohne diesen Mindestdruck ist keine optimale Spülung möglich.

Wenn der Druck des Wasserdrucksystems weniger als 1,5 bar beträgt oder wenn das Außenwasser als Spülwasser benutzt wird, dann ist im Zufuhrschlauch eine Zufuhrpumpe zu installieren. Die Kapazität der Wasserzufuhr muß minimal 10 Liter pro Minute betragen.

Wenn für das Spülwasser Außenwasser benutzt wird, ist dafür zu sorgen, dass dieses Wasser gründlich gefiltert wird.

4.4.3 Hebern vorbeugen

Falls sich die Toilette unter oder weniger als 40 cm Wasserlinie befindet, besteht die Gefahr, dass durch Hebei Außenwasser in die Toilette zurückfließen kann. Um dieser Heberwirkung vorzubeugen, ist an der höchsten Stelle des Abflusses eine Lüftung einzubauen (siehe Einbaubeispiele).

4.5 Elektrische Installation 12 V / 24 V

Überprüfen, ob die auf der Typenplatte des Motors angegebene Spannung mit der Bordspannung übereinstimmt.

Akkus mit ausreichender Kapazität verwenden, um ein ordnungsgemäßes Arbeiten der Toilette sicherzustellen.

Versorgungsspannung anschließen, so wie auf dem Schaltplan angegeben. In das Plus (+') Kabel einen Schalter Sicherung aufnehmen.

Kabel mit einem Mindestdurchschnitt von 6 mm² (bei 12 V) oder 4 mm² (bei 24 V) verwenden.

4.6 Elektrische Installation 120 V / 230 V

Überprüfen, ob die auf der Typenplatte des Motors angegebene Spannung mit der Bordspannung übereinstimmt.

Versorgungsspannung anschließen, so wie auf dem Schaltplan angegeben.

4.7 Bedienungspaneel 12 V / 24 V

Den Einbauflansch inklusive Dichtung in der Wand befestigen (für die Lochmaße siehe Zeichnung unter „Hauptmaße“).

Das Kabel durch den Flansch zur Toilette führen und mit dem Kabel an der Toilette verbinden.

Zum Schutz der Steckerverbindung das mitgelieferte Gehäuse anbringen.

Das Paneel in den Einbauflansch klicken; darauf achten, dass die Unterlegscheibe ordnungsgemäß montiert ist.

4.8 Testen und in Betrieb setzen

Für eine einwandfreie Spülung das Absperrventil im Zufuhrschlauch und das Absperrventil in der Abflussleitung ganz aufdrehen. Die Drucktaste drücken, loslassen und prüfen, ob der Zyklus auf die richtige Art und Weise durchgeführt wird. Etwas Toilettenpapier in die Toilettenschüssel werfen und nochmals die Spülung betätigen.

5 Benutzung

- Darauf achten, dass der Kugelhahn im Zufuhrschlauch offen steht.

12 V / 24 V: • Es kann eine kurze oder eine lange Spülung durchgeführt werden:

und eine Kurze Spülung (1,2 Liter):

Auf die 'ECO'-Taste drücken.

• Lange Spülung (2,2 Liter):

Auf die 'NORMAL'-Taste drücken.

120 V / 230 V: • Es kann eine kurze oder eine la Spülung ausgeführt werden:

• Kurze Spülung (1,2 Liter): einmal auf den Druckknopf drücken.

- Lange Spülung (2,8 Liter): zweimal auf den Druckknopf drücken.

WCS WCL

- Nach Gebrauch der Toilette den Kugelhahn schließen.

Wird die Toilette längere Zeit nicht benutzt, ist es ratsam, sie einige Male mit reinem Wasser zu spülen, bevor sie wieder in Gebrauch genommen wird.

Während Frostperioden (Winter) sind die folgenden Maßnahmen zu treffen:

• Wasserversorgung zudrehen (das Ventil schließen)

12 V / 24 V:

- Auf die Taste mit dem Pumpsymbol drücken und die Taste gedrückt halten, um die Toilette leer zu pumpen.

120 V / 230 V:

- einen kompletten Zyklus ohne Wasser ausführen

- etwa 2 Liter Frostschutzmittel in das Toilettenbecken gießen

• Leitungen leer laufen lassen

Frostschutzmittel sind giftig. Frostschutzmittel nie im Außenwasser verklappen.

6 Wartung

Bei der Reinigung der Toilette und der Kalkablagerungen können herkömmliche Reinigungsmittel verwendet werden.

Um Ablagerungen von Kalk im Pumpenteil zu vermeiden, müssen die Kalbablagerungen regelmäßig entfernt werden. Dabei wie folgt vorgehen:

die Wasserversorgung abdrehen (Kugelhahn schließen)

12 V / 24 V: • Auf die Taste mit dem

Pumpsymbol drücken und die Taste gedrückt halten, um die Toilette leer zu pumpen.

120 V / 230 V: • einen kompletten Zyklus ohne Wasser ausführen

etwa 1 Liter Essig oder Entkalker in das Toilettenbecken geben. Einige Stunden lang einwirken lassen.

Kugelhahn wieder aufdrehen und mehrere Zyklen ausführen, um das Toilettenbecken durchzuspülen und das Restwasser aus der Pumpe zu entfernen.

Die Häufigkeit der Entkalkung hängt vom Härtegrad des Wassers ab. Wenigstens zweimal pro Jahr entkalken.

Verwenden Sie keine Produkte auf Basis von Natrium (Rohrfrei) oder Lösungsmittel.

Falls mit Meerwasser gespült werden soll, muss dennoch ab und zu mit Süßwasser gespült werden, damit sich kein Salz ablagern kann.

7 Technische Daten

Spannung : 12 V 24 V 110 V 230 V

Stromleistung : 25 A 15 A 9 A 2,8 A

Maximale Förderhöhe

Ablassschlauch : 3 Meter

Maximale Länge

Abflussschlauch: : 30 meter

Pumpkapazität bei einer Förderhöhe

von 3 Metern : 36 Liter/min @ 12 V

43 Liter/min @ 24 V

Maximale Wassertemp.: 35°C

Schallpegel : 61 dBA

Sicherung : IP44

Dafür sorgen, dass während einer eventuellen Reparatur die Stromzufuhr ausgeschaltet ist.

Störung		Mögliche Ursache	Behebung
Der Motor läuft und der Zyklus verläuft korrekt, aber das Wasser in der WC-Schüssel wird zu langsam oder gar nicht abgesaugt.		Das Lüftungsventil schließt nicht mehr gut.	Das Lüftungsventil reinigen oder da Lüftungsventil austauschen.
		Die Zufuhrleitung ist verstopft.	Die Zufuhrleitung entkalken.
		Das Pumpengehäuse ist verstopft.	Das Pumpengehäuse reinigen.
		Der Filterkorb ist verstopft.	Den Filterkorb reinigen.
Der Zyklus verläuft korrekt, nach jedem Zyklus bleibt eine gewisse Menge Wasser in der WC-Schüssel zurück.		Die Abflusshöhe ist zu hoch.	Die Einbauweise ändern.
		Die Abflussleitung ist verstopft.	Die Abflussleitung entkalken.
Der Motor 'rasselt'.		Im Filterkorb befindet sich ein ter Gegenstand, der gegen die Drehklingen stößt.	Den Motorblock abmontieren und den Gegenstand aus dem Filterkorb entfernen.
Nach dem Drücken der Drucktaste wird der Zyklus nicht durchgeführt.	12V/24V	Es liegt keine Netzspannung vor.	Hauptschalter und Sicherung kontrollieren.
		Die Steckerverbindung des Bedienungspaneels zur Toilette ist lose.	Die Verbindung in Ordnung bringen.
		Die Steuerelektronik ist defekt.	Steuerelektronik ersetzen.
	120V/230V	Die Drucktaste wurde nicht kräftig genug gedrückt.	Die Drucktaste kräftig drücken und fest halten.
		Der durchsichtige Schlauch der Drucktaste ist irgendwo eingeklemmt, wodurch Druckschalter nicht eingeschaltet werden kann.	Den durchsichtigen Schlauch frei machen.
		Der Druckschalter ist defekt.	Den Druckschalter austauschen.
		Der Zeitmesser ist defekt.	Den Zeitmesser austauschen.
Der Zyklus wird in Gang gesetzt, das Wasser strömt zu langsam in WC-Schüssel.		abder Filter des Magnetventils ist verden Filter reinigen.
		Der Wasserdruck ist zu niedrig.	Dafür sorgen, dass ein Wasserdruck von mindestens 1,5 bar vorhanden ist.
Der Zyklus wird in Gang gesetzt, aber es strömt kein Wasser in die WC-Schüssel.		Das Absperrventil der Wasserzufuhr ist nicht offen.	Das Absperrventil öffnen.
		Das Magnetventil ist defekt.	Das Magnetventil austauschen.
		Der Wasserdruck ist zu niedrig.	Dafür sorgen, dass ein Wasserdruck von mindestens 1,5 bar vorhanden ist.

1 Introduction

1 Akku
2 Hauptschalter
3 Sicherung
4 Schalter
5 Motor

Dieses Produkt entspricht der geforderten EG-Richtlinie:
