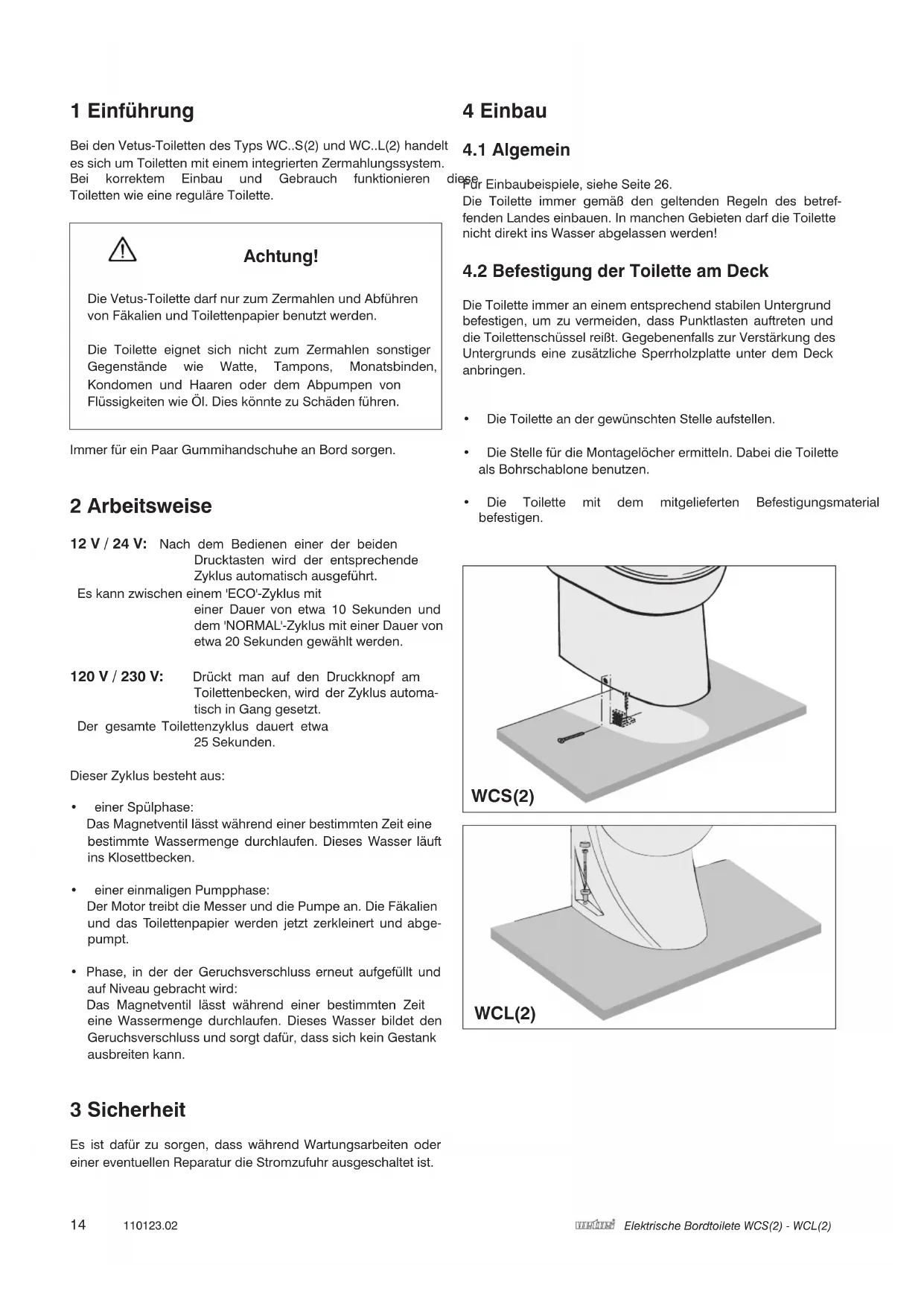

• Ensureaminimumwaterpressure of 1.5Bar(24psi). 12 V / 24 V120 V / 230 V 12 V / 24 V 120 V / 230 V ENGLISH14 110123.02 Elektrische Bordtoilete WCS(2) - WCL(2) 1 Einführung Bei den Vetus-Toiletten des Typs WC..S(2) und WC..L(2) handelt es sich um Toiletten mit einem integrierten Zermahlungssystem. Bei korrektem Einbau und Gebrauch funktionieren diese Toiletten wie eine reguläre Toilette.

Achtung! Die Vetus-Toilette darf nur zum Zermahlen und Abführen vonFäkalienundToilettenpapierbenutztwerden. Die Toilette eignet sich nicht zum Zermahlen sonstiger Gegenstände wie Watte, Tampons, Monatsbinden, Kondomen und Haaren oder dem Abpumpen von FlüssigkeitenwieÖl.DieskönntezuSchädenführen. ImmerfüreinPaarGummihandschuheanBordsorgen. 2 Arbeitsweise 12 V / 24 V: Nach dem Bedienen einer der beiden Drucktasten wird der entsprechende Zyklus automatisch ausgeführt. Es kann zwischen einem 'ECO'-Zyklus mit einer Dauer von etwa 10 Sekunden und dem 'NORMAL'-Zyklus mit einer Dauer von etwa 20 Sekunden gewählt werden. 120 V / 230 V: Drückt man auf den Druckknopf am Toilettenbecken, wird der Zyklus automa- tischinGanggesetzt. Der gesamte Toilettenzyklus dauert etwa 25 Sekunden. Dieser Zyklus besteht aus:

• einerSpülphase: Das Magnetventil lässt während einer bestimmten Zeit eine bestimmte Wassermenge durchlaufen. Dieses Wasser läuft ins Klosettbecken.

• einereinmaligenPumpphase: DerMotortreibtdieMesserunddiePumpean.DieFäkalien und das Toilettenpapier werden jetzt zerkleinert und abge- pumpt.

• Phase, in der derGeruchsverschlusserneut aufgefüllt und auf Niveau gebracht wird: Das Magnetventil lässt während einer bestimmten Zeit eine Wassermenge durchlaufen. Dieses Wasser bildet den Geruchsverschlussundsorgtdafür,dasssichkeinGestank ausbreiten kann. 3 Sicherheit Es ist dafür zu sorgen, dass während Wartungsarbeiten oder einer eventuellen Reparatur die Stromzufuhr ausgeschaltet ist. 4 Einbau

FürEinbaubeispiele,sieheSeite26. Die Toilette immer gemäß den geltenden Regeln des betref- fendenLandeseinbauen.InmanchenGebietendarfdieToilette nicht direkt ins Wasser abgelassen werden!

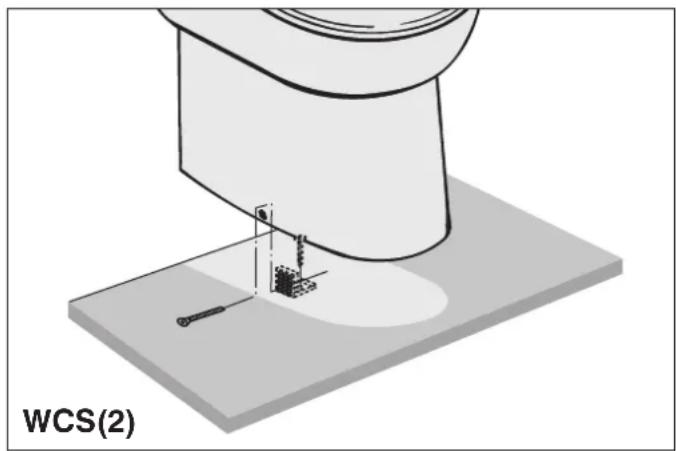

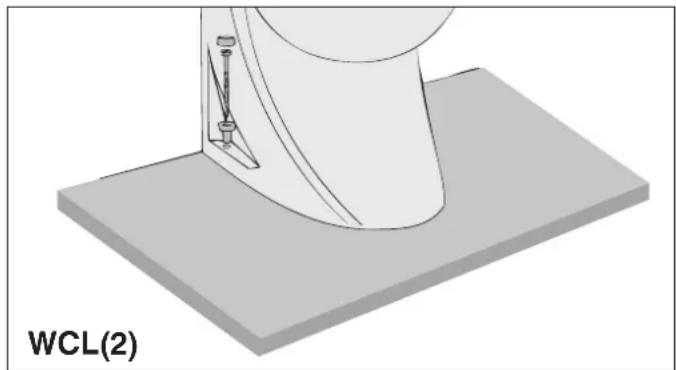

4.2 Befestigung der Toilette am Deck

DieToiletteimmeraneinementsprechendstabilenUntergrund befestigen, um zu vermeiden, dass Punktlasten auftreten und dieToilettenschüsselreißt.GegebenenfallszurVerstärkungdes UntergrundseinezusätzlicheSperrholzplatteunterdemDeck anbringen.

• DieToiletteandergewünschtenStelleaufstellen.

• DieStellefürdieMontagelöcherermitteln.DabeidieToilette als Bohrschablone benutzen.

• Die Toilette mit dem mitgelieferten Befestigungsmaterial befestigen. WCS(2) WCL(2)110123.02 15Elektrische Bordtoilete WCS(2) - WCL(2) DEUTSCH

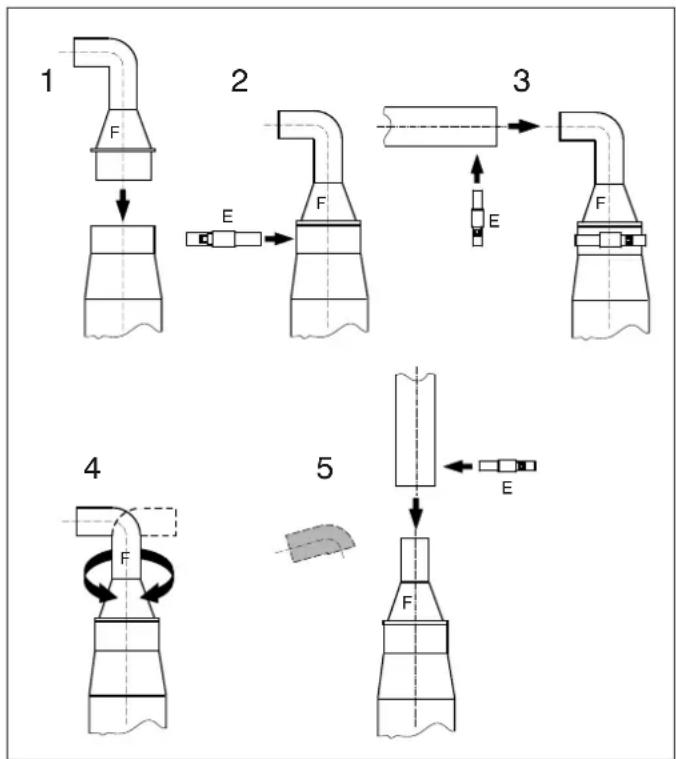

• DasReduzierstück(F)imAbflussanschlussanbringen.

• DasReduzierstückmitderSchlauchklemme(E)befestigen.

• DenAbflussschlauch(ø19mm)montieren.

• DasReduzierstückkanninjederPositionmontiertwerden, sodass der Abflussschlauch nach links, rechts, unten oder oben geleitet werden kann.

• DergebogeneTeildesReduzierstückskannabgesägtwer- den, um den Abfluss nach hinten zu leiten.

• Als Abflussleitung einen ø 19 mm Schlauch benutzen (zumBeispieldengeruchsfreienVetus-Abwasserschlauchø 19mm).

• Die Abflussleitung an einen Abwassertank oder eine Schiffswanddurchführung mit Absperrventil anschließen.

• Den Abfluss mit den Klemmen befestigen.

4.3.2 Wasserversorgung

Wasserversorgung mit einem Kugelhahn mit einem 3/4”Anschlussauswendigversehen. Darauf achten, dass der Kugelhahn gut zugänglich ist. FallsanBordbereitseinWasserdrucksysteminstalliertworden ist, kann der Versorgungsschlauch an dieses System ange- schlossen werden. Der Wasserdruck dieses Systems muss allerdings mindestens 1,5 bar betragen; dies ist der für eine optimale Spülung erforderliche Mindestdruck. Beträgt der Druck im Wasserdrucksystem weniger als 1,5 bar oder wird Außenwasser als Spülwasser verwendet, so installieren Sie eine Wasserversorgungspumpe in dem Versorgungsschlauch. DieFörderleistungderWasserversorgungspumpemussminde- stens10Liter/Min.betragen. Wird Außenwasser zum Spülen verwendet, so ist dafür zu sor- gen, dass dieses Wasser sehr gut gefiltert wird. DieToiletteistmiteinem3/4”Anschlussausgestattet. FlexiblenZufuhrschlauchandenKugelhahnderWasserzufuhr anschließen.

4.3.3 Hebern vorbeugen

Fallssich die Toilette unter oder weniger als 40 cm über der Wasserlinie befindet, besteht die Gefahr, dass durch Hebern Außenwasser in die Toilette zurückfließen kann. Um dieser Heberwirkung vorzubeugen, ist an der höchsten Stelle des Abflusses eine Lüftung einzubauen (siehe Einbaubeispiele).

4.4.2 Wasserversorgung

Der flexible Zufuhrschlauch (F) ist mit einem 3/4”-Anschluss ausgestattet. FallsbereitseinWasserdrucksystemanBordinstalliertworden ist, kann der Zufuhrschlauch an jenes System angeschlossen werden. Der Wasserdruck eines solchen Systems hat allerdings minimal 1,5 bar zu betragen. Ohne diesen Mindestdruck ist keineoptimaleSpülungmöglich. Wenn der Druck des Wasserdrucksystems weniger als 1,5 bar beträgt oder wenn das Außenwasser als Spülwasser benutzt wird, dann ist im Zufuhrschlauch eine Zufuhrpumpe zu installie- ren. Die Kapazität der Wasserzufuhr muß minimal 10 Liter pro Minute betragen. Wenn für das Spülwasser Außenwasser benutzt wird, ist dafür zu sorgen, dass dieses Wasser gründlich gefiltert wird.

4.4.3 Hebern vorbeugen

Falls sich die Toilette unter oder weniger als 40 cm über der Wasserlinie befindet, besteht die Gefahr, dass durch Hebern Außenwasser in die Toilette zurückfließen kann. Um dieser Heberwirkung vorzubeugen, ist an der höchsten Stelle des Abflusses eine Lüftung einzubauen (siehe Einbaubeispiele).

• Das Rückschlagventil (A) in den Abfluss-schlauch (B) drü- cken.

• Das flexible Ventil in die entsprechende Richtung (mit dem Strom) drehen.

• Das Kniestück (C) mit der mitgelieferten Schlauchklemme an den Abflussschlauch montieren.

• Das Reduzierstück (D) an den Ausgang des Kniestücks mon- tieren.

• Die Abflussleitung (E) (19 mm Innendurch-messer) mit den mitgelieferten Schlauch-klemmen an das Reduzierstück montieren. Als Abflussleitung den geruchsfreien Vetus- Abwasserschlauch benutzen.

• Darauf achten, dass der Abflussschlauch (B) nicht knickt.

• Die Abflussleitung (E) an einen Abwassertank oder eine Schiffswanddurchführung mit Absperrventil anschließen.110123.02 17Elektrische Bordtoilete WCS(2) - WCL(2)

4.5 Elektrische Installation 12 V / 24 V

Überprüfen, ob die auf der Typenplatte des Motors angegebene Spannung mit der Bordspannung übereinstimmt. Akkus mit ausreichender Kapazität verwenden, um ein ord- nungsgemäßes Arbeiten der Toilette sicherzustellen. Versorgungsspannung anschließen, so wie auf dem Schaltplan angegeben. In das Plus (‘+’)Kabel einen Schalter und eine Sicherung aufnehmen. Kabel mit einem Mindestdurchschnitt von 6 mm

Überprüfen, ob die auf der Typenplatte des Motors angegebene Spannung mit der Bordspannung übereinstimmt. Versorgungsspannung anschließen, so wie auf dem Schaltplan angegeben.

4.7 Bedienungspaneel 12 V / 24 V

Den Einbauflansch inklusive Dichtung in der Wand befestigen (für die Lochmaße siehe Zeichnung unter „Hauptmaße“). DasKabeldurchdenFlanschzurToiletteführenundmitdem Kabel an der Toilette verbinden. ZumSchutzderSteckerverbindungdasmitgelieferteGehäuse anbringen. Das Paneel in den Einbauflansch klicken; darauf achten, dass dieUnterlegscheibeordnungsgemäßmontiertist.

4.8 Testen und in Betrieb setzen

Für eine einwandfreie Spülung das Absperrventil im Zufuhrschlauch und das Absperrventil in der Abflussleitung ganz aufdrehen. Die Drucktaste drücken, loslassen und prüfen, ob der Zyklus auf die richtige Art und Weise durchgeführt wird. Etwas Toilettenpapier in die Toilettenschüssel werfen und noch- mals die Spülung betätigen. 5 Benutzung

• Daraufachten,dassderKugelhahnimZufuhrschlauchoffen steht. 12 V / 24 V: • Es kann eine kurze oder eine lange Spülung durchgeführt werden:

• Kurze Spülung (1,2 Liter): Auf die 'ECO'-Taste drü- cken.

• Lange Spülung (2,2 Liter): Auf die 'NORMAL'-Taste drücken. 120 V / 230 V: • Es kann eine kurze oder eine lange Spülung ausgeführt werden:

Kurze Spülung (1,2 Liter): einmal auf den Druckknopf drücken.

• Lange Spülung (2,8 Liter): zweimal auf den Druckknopf drücken.

• NachGebrauchderToilettedenKugelhahnschließen. Wird die Toilette längere Zeit nicht benutzt, ist es ratsam, sie einige Male mit reinem Wasser zu spülen, bevor sie wieder in Gebrauchgenommenwird. WährendFrostperioden(Winter)sinddiefolgendenMaßnahmen zu treffen:

• Wasserversorgungzudrehen(dasVentilschließen) 12 V / 24 V: • Auf die Taste mit dem Pumpsymbol drücken und die Taste gedrückt halten, um die Toilette leer zu pum- pen. 120 V / 230 V: • einen kompletten Zyklus ohne Wasser ausführen

• etwa2LiterFrostschutzmittelindasToilettenbeckengießen

• Leitungenleerlaufenlassen Frostschutzmittel sind giftig. Frostschutzmittel nie im Außenwasser verklappen. DEUTSCH WCS WCL18 110123.01 Elektrische Bordtoilete WCS(2) - WCL(2) 6 Wartung BeiderReinigungderToiletteundderKalkablagerungenkön- nenherkömmlicheReinigungsmittelverwendetwerden. UmAblagerungenvonKalkimPumpenteilzuvermeiden,müs- sen die Kalbablagerungen regelmäßig entfernt werden. Dabei wie folgt vorgehen: die Wasserversorgung abdrehen (Kugelhahn schließen) 12 V / 24 V: • Auf die Taste mit dem Pumpsymbol drücken und die Taste gedrückt halten, um die Toilette leer zu pum- pen. 120 V / 230 V: • einen kompletten Zyklus ohne Wasser ausführen etwa 1 Liter Essig oder Entkalker in das Toilettenbecken geben. Einige Stunden lang einwirken lassen. Kugelhahn wieder aufdrehen und mehrere Zyklen ausführen, um das Toilettenbecken durchzuspülen und das Restwasser aus der Pumpe zu entfernen. Die Häufigkeit der Entkalkung hängt vom Härtegrad des Wassers ab. Wenigstens zweimal pro Jahr entkalken. Verwenden Sie keine Produkte auf Basis von Natrium (Rohrfrei) oderLösungsmittel. Falls mit Meerwasser gespült werden soll, muss dennoch ab und zu mit Süßwasser gespült werden, damit sich kein Salz ablagern kann. 7 Technische Daten Spannung : 12V 24V 110V 230V Stromleistung : 25A 15A 9A 2,8A MaximaleFörderhöhe Ablassschlauch : 3 Meter Maximale Länge Abflussschlauch: : 30 meter Pumpkapazität bei einer Förderhöhe von 3 Metern : 36Liter/min@12V 43Liter/min@24V 42Liter/min@120/230V MaximaleWassertemp.: 35˚C Schallpegel : 61 dBA Sicherung : IP44 Gewicht : WCS(2):23kg WCL(2):29kg110123.01 19 Elektrische Bordtoilete WCS(2) - WCL(2) 8 Störungen Dafür sorgen, dass während einer eventuellen Reparatur die Stromzufuhr ausgeschaltet ist. Störung Der Motor läuft und der Zyklus ver- läuft korrekt, aber das Wasser in der WC-Schüssel wird zu langsam oder gar nicht abgesaugt. Der Zyklus verläuft korrekt, nach jedem Zyklus bleibt eine gewisse Menge Wasser in der WC-Schüssel zurück. DerMotor‘rasselt’. Nach dem Drücken der Drucktaste wird der Zyklus nicht durchgeführt. Der Zyklus wird in Gang gesetzt, aber das Wasser strömt zu langsam in die WC-Schüssel. DerZykluswirdinGanggesetzt,aberes strömtkeinWasserindieWC-Schüssel. Mögliche Ursache

• DasLüftungsventilschließtnichtmehr gut.

• DieZufuhrleitungistverstopft.

• Das Pumpengehäuse ist verstopft.

• DerFilterkorbistverstopft.

• DieAbflusshöheistzuhoch.

• DieAbflussleitungistverstopft.

• Im Filterkorb befindet sich ein har- ter Gegenstand, der gegen die Drehklingenstößt.

• Es liegt keine Netzspannung vor.

• Die Steckerverbindung des Bedienungspaneels zur Toilette ist lose.

• Die Steuerelektronik ist defekt.

• Die Drucktaste wurde nicht kräftig genug gedrückt.

• Der durchsichtige Schlauch der Drucktaste ist irgendwo eingeklemmt, wodurch Druckschalter nicht einge- schaltet werden kann.

• DerDruckschalteristdefekt.

• DerZeitmesseristdefekt.

• Der Filter des Magnetventils ist ver- stopft.

• DerWasserdruckistzuniedrig.

• Das Absperrventil der Wasserzufuhr ist nicht offen.

• DasMagnetventilistdefekt.

• DerWasserdruckistzuniedrig. Behebung

• Das Lüftungsventil reinigen oder das Lüftungsventil austauschen.

• DieZufuhrleitungentkalken.

• Das Pumpengehäuse reinigen.

• DenFilterkorbreinigen.

• DieEinbauweiseändern.

• DieAbflussleitungentkalken.

• DenMotorblockabmontierenundden Gegenstand aus dem Filterkorb ent- fernen.

• Hauptschalter und Sicherung kontrol- lieren.

• Die Verbindung in Ordnung bringen.

• Steuerelektronik ersetzen.

• Die Drucktaste kräftig drücken und fest halten.

• Den durchsichtigen Schlauch frei machen.

• DenDruckschalteraustauschen.

• DenZeitmesseraustauschen.

• Dafür sorgen, dass ein Wasserdruck von mindestens 1,5 bar vorhanden ist.

• DasAbsperrventilöffnen.

• DasMagnetventilaustauschen.
