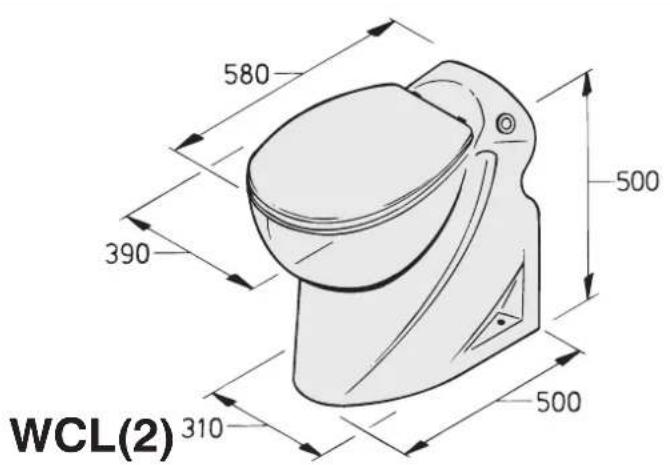

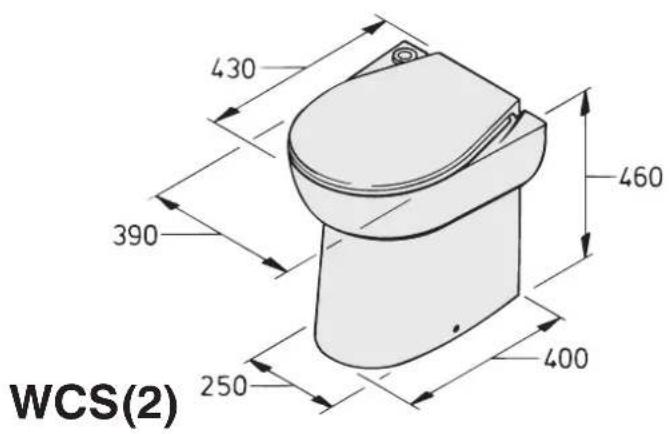

MANUALE UTENTE WC12S2 Vetus

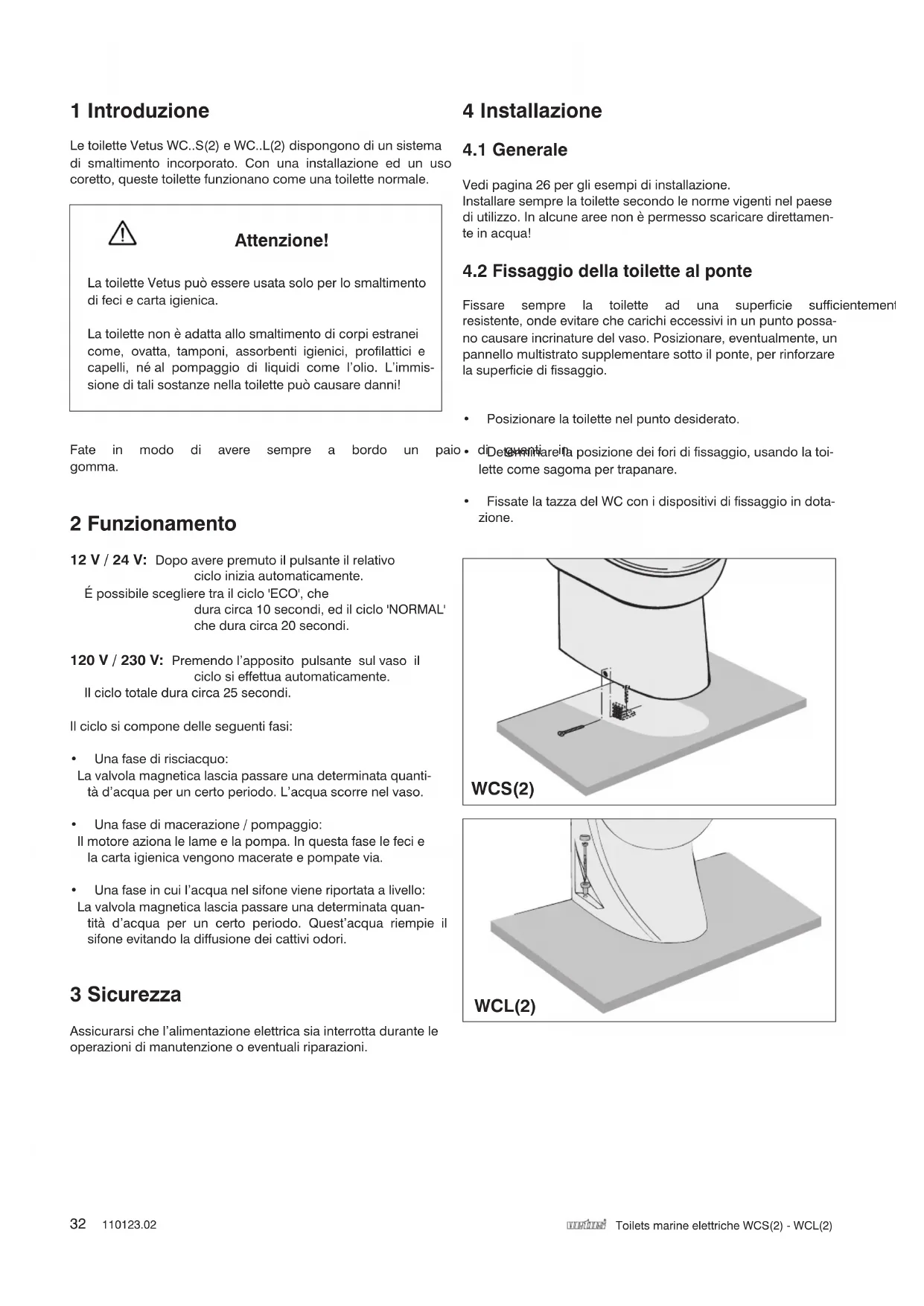

• Asegurarunapresióndeaguade1,5 bar como mínimo. 12 V / 24 V120 V / 230 V 12 V / 24 V 120 V / 230 V ESPAÑOL32 110123.02 Toilets marine elettriche WCS(2) - WCL(2) 1 Introduzione Le toilette Vetus WC..S(2) e WC..L(2) dispongono di un sistema di smaltimento incorporato. Con una installazione ed un uso coretto, queste toilette funzionano come una toilette normale.

Attenzione! La toilette Vetus può essere usata solo per lo smaltimento di feci e carta igienica. La toilette non è adatta allo smaltimento di corpi estranei come, ovatta, tamponi, assorbenti igienici, profilattici e capelli, né al pompaggio di liquidi come l’olio. L’immis- sione di tali sostanze nella toilette può causare danni! Fate in modo di avere sempre a bordo un paio di guanti in gomma. 2 Funzionamento 12 V / 24 V: Dopo avere premuto il pulsante il relativo ciclo inizia automaticamente. É possibile scegliere tra il ciclo 'ECO', che dura circa 10 secondi, ed il ciclo 'NORMAL' che dura circa 20 secondi. 120 V / 230 V: Premendo l’apposito pulsante sul vaso il ciclo si effettua automaticamente. Il ciclo totale dura circa 25 secondi. Il ciclo si compone delle seguenti fasi:

• Unafasedirisciacquo: La valvola magnetica lascia passare una determinata quanti- tà d’acqua per un certo periodo. L’acqua scorre nel vaso.

• Unafasedimacerazione/pompaggio: Il motore aziona le lame e la pompa. In questa fase le feci e la carta igienica vengono macerate e pompate via.

• Unafaseincuil’acquanelsifonevieneriportataalivello: La valvola magnetica lascia passare una determinata quan- tità d’acqua per un certo periodo. Quest’acqua riempie il sifone evitando la diffusione dei cattivi odori. 3 Sicurezza Assicurarsi che l’alimentazione elettrica sia interrotta durante le operazioni di manutenzione o eventuali riparazioni. 4 Installazione

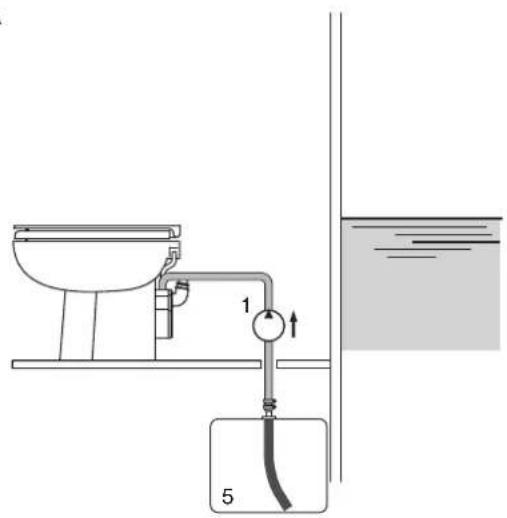

Vedi pagina 26 per gli esempi di installazione. Installare sempre la toilette secondo le norme vigenti nel paese di utilizzo. In alcune aree non è permesso scaricare direttamen- te in acqua!

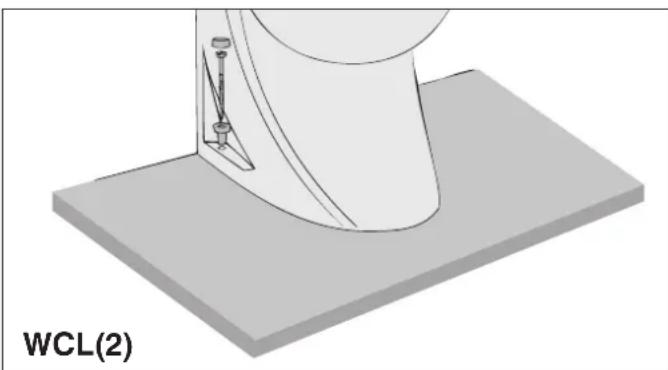

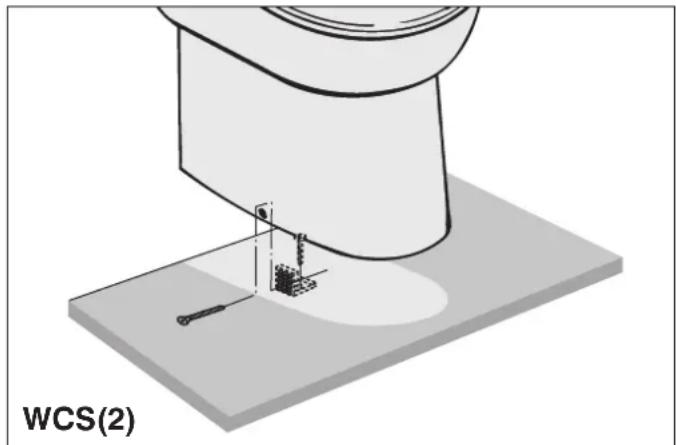

4.2 Fissaggio della toilette al ponte

Fissare sempre la toilette ad una superficie sufficientemente resistente, onde evitare che carichi eccessivi in un punto possa- no causare incrinature del vaso. Posizionare, eventualmente, un pannello multistrato supplementare sotto il ponte, per rinforzare la superficie di fissaggio.

• Posizionarelatoilettenelpuntodesiderato.

• Determinarelaposizionedeiforidifissaggio,usandolatoi- lette come sagoma per trapanare.

• FissatelatazzadelWCconidispositividifissaggioindota- zione. WCS(2) WCL(2)110123.02 33Toilets marine elettriche WCS(2) - WCL(2) ITALIANO

4.3 Allacciamenti 12 V / 24 V

• Il riduttore può essere montato in qualunque posizione, in modo tale che il tubo di scarico possa essere diretto verso sinistra, destra, verso il basso o verso l’alto.

• Lapartecurvadelriduttorepuòesseretagliataperdirigere indietro il tubo di scarico.

• Utilizzateuntubodiø19mmcometubodiscarico(adesem- pioun‘tubosalvaodoreVetusperacquenere’ø19mm).

• Allacciareilcondottodiscaricoadunserbatoiodell’acquadi scarico o ad un portello di scarico con rubinetto di chiusura.

Installate un rubinetto a sfera lungo la linea di mandata dell’ac- qua,conunallacciamentoesternoda3/4”. Fateinmodocheilrubinettoasferasiasemprebenraggiun- gibile. Il tubo di mandata può essere collegato ad un sistema di pres- surizzazione dell’acqua eventualmente già installato a bordo. Tale sistema deve, tuttavia, fornire acqua ad una pressione minima di 1,5 bar; questa è la pressione minima per garantire un buon risciacquo. Se la pressione del sistema di pressurizzazione dell’acqua è inferiore a 1,5 bar, o se si usa l’acqua esterna per il risciacquo, è necessario installare una pompa di mandata dell’acqua nella linea di mandata. Tale pompa deve avere una capacità minima di10litri/minuto. Se si usa l’acqua esterna per il risciacquo, è necessario che l’acqua sia filtrata molto bene. IlWCèdotatodiunraccordoda3/4”. Collegate il tubo flessibile di alimentazione al rubinetto a sfera della linea di mandata dell’acqua.

4.3.3 Prevenzione del ritorno d’acqua

Selatoilettesitrovaamenodi40cmsopralalineadigalleggia- mento, c’è il rischio che l’acqua esterna possa rifluire nel sifone della toilette. Per prevenire questo ritorno d’acqua, è necessario installare una presa d’aria nel puto più alto del condotto di sca- rico (vedi esempi di installazione).

4.4 Allacciamenti 120 V / 230 V

Iltuboflessibiledimandata(F)èdotatodiunrubinettodichiu- surada3/4”. Se bordo è già installato un impianto per mettere sotto pres- sione l’acqua, il tubo di mandata può essere allacciato su tale impianto. Tuttavia, la pressione d’acqua creata dall’impianto deve essere pari ad almeno 1,5 bar; questa è la pressione mini- ma necessaria ad un risciacquo efficace. Se la pressione creata dell’impianto è inferiore ad 1,5 bar, o viene usata l’acqua esterna come acqua di risciacquo, è neces- sario installare una pompa di mandata sul tubo di mandata. La capacitàdellapompadimandata:minima10litri/minuto. In caso di uso di acqua esterna come acqua di risciacquo, assi- curarsi che l’acqua venga accuratamente filtrata.

4.4.3 Prevenzione del ritorno d’acqua

Selatoilettesitrovaamenodi40cmsopralalineadigalleggia- mento, c’è il rischio che l’acqua esterna possa rifluire nel sifone della toilette. Per prevenire questo ritorno d’acqua, è necessario installare una presa d’aria nel puto più alto del condotto di sca- rico (vedi esempi di installazione).

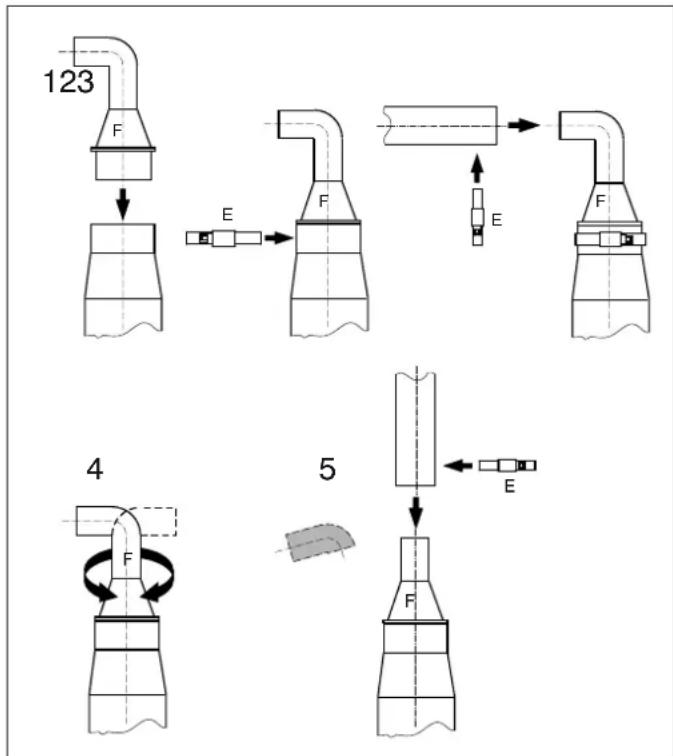

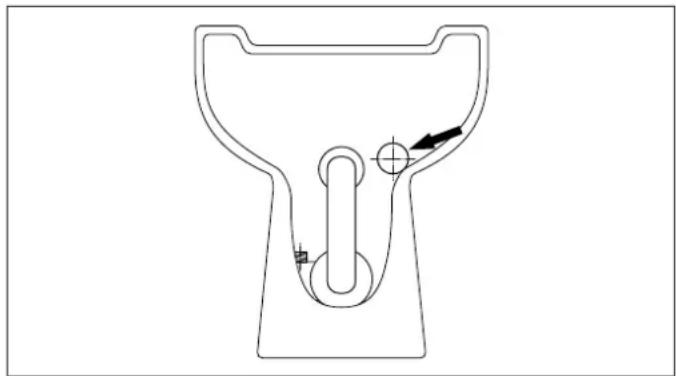

• Girarelavalvolinaflessibilenellagiustadirezione(nelsenso della corrente).

• Montareilraccordoagomito(C)sultubodiscaricomediante la fascetta in dotazione.

• Montareilriduttore(D)sull’uscitadelraccordoagomito.

• Montareilcondottodiscarico(E)(øinterno19mm)sulridut- tore,mediantelafascettaindotazione.Usarecomecondotto di scarico il tubo antiodore Vetus per lo scarico di acqua sporca.

• Assicurarsicheiltubodiscarico(B)nonpresentistrozzatu- re.

• Allacciareilcondottodiscarico(E)adunserbatoiodell’ac- qua di scarico o ad un portello di scarico con rubinetto di chiusura.110123.02 35Toilets marine elettriche WCS(2) - WCL(2)

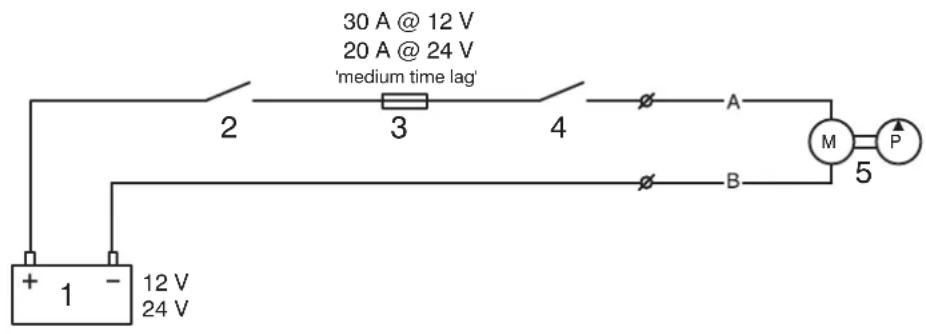

4.5 Impianto elettrico 12 V / 24 V

Controllare che la tensione, indicata sulla targhetta identificativa del motore, corrisponda alla tensione di bordo. Usatebatterieconunacapacitàsufficienteagarantireilcorretto funzionamento del WC. Collegate la tensione di alimentazione come indicato nello schema. Inseriteuninterruttoreedunfusibilelungoilfilopositivo(‘+’). Usatefiliconunasezioneminimadi6mm

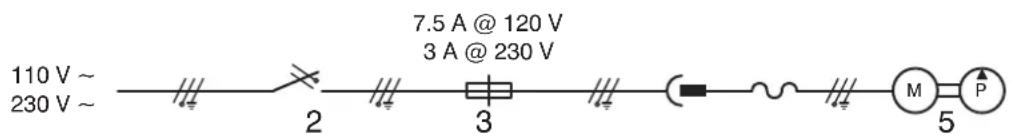

4.6 Impianto elettrico 120 V / 230 V

Controllare che la tensione, indicata sulla targhetta identificativa del motore, corrisponda alla tensione di bordo. Collegate la tensione di alimentazione come indicato nello schema.

4.7 Pannello di comando 12 V / 24 V

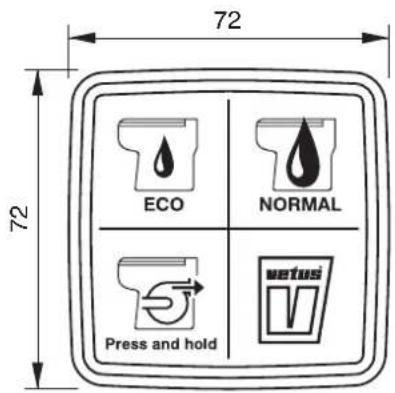

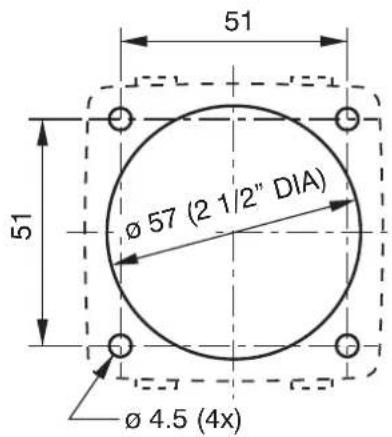

Montate la flangia di incasso con la guarnizione nella paratia; per le dimensioni del foro si rimanda al disegno nel paragrafo 'Dimensioniprincipali'.Fatepassareilcavoattraversolaflangia in direzione del WC e collegatelo al cavo uscente dal WC. Proteggete il collegamento coprendolo con la guaina in dota- zione. Inserite il pannello nella flangia di incasso, assicurandovi che l’o-ring sia montato correttamente.

4.8 Collaudo e messa in funzione

Aprire completamente i rubinetti della linea di mandata dell’ac- qua e del condotto di scarico, al fine di garantire un buon risciacquo. Tenere premuto il pulsante, quindi rilasciarlo e veri- ficarecheilciclovengaeffettuatocorrettamente.Gettarealcuni pezzetti di carta igienica nella toilette ed effettuare nuovamente un ciclo di risciacquo. 5 Uso

• Assicuratevicheilrubinettoasferalungolalineadimandata dell’acqua sia aperto. 12 V / 24 V: • IlWCpermettedieffettuareunrisciac- quo breve o lungo:

• Risciacquo breve (1,2 litri): Premete il pulsante 'ECO'”.

• Risciacquo lungo (2,2 litri): Premete il pulsante 'NORMAL'. 120 V / 230 V: • L’acqua può essere scaricata per un tempo breve o lungo:

• Scarico breve (1,2 litri): premere una volta il pulsante.

• Scarico lungo (2,8 litri): premere due volte il pulsante.

• Chiudeteilrubinettoa sfera quandoavetefinitodiusare il WC. Quando il WC non è stato usato per lungo tempo, si consiglia di effettuare più risciacqui con acqua pulita prima di riutilizzare il WC. Durante il periodo di possibili gelate (in inverno) è necessario adottare le seguenti misure di sicurezza:

• Chiudetelalineadimandatadell’acqua(chiudeteilrubinetto a sfera). 12 V / 24 V: • Svuotate il WC tenendo premuto il tasto con il sim- bolo della pompa. 120 V / 230 V:• Effettuate un ciclo senza acqua.

• Versatecirca2litridiliquidoantigelonelWC.

• Svuotateitubi. Il liquido antigelo è tossico. Non scaricate mai il liquido antigelo fuoribordo. ITALIANO WCS WCL36 110123.01 Toilets marine elettriche WCS(2) - WCL(2) 6 Manutenzione Per pulire il WC e rimuovere i depositi di calcare dal vaso potete usare i comuni prodotti per la pulizia dei sanitari, disponibili in commercio. I depositi di calcare devono essere regolarmente rimossi per prevenire la formazione di calcare all’interno della pompa. Agite come segue:

• Chiudetelalineadimandatadell’acqua(chiudeteilrubinetto a sfera). 12 V / 24 V: • Svuotate il WC tenendo premuto il tasto con il sim- bolo della pompa. 120 V / 230 V:• Effettuate un ciclo senza acqua.

• Versate1litrocircadiacetooanticalcarenel WC.Lasciate agire il prodotto per alcune ore.

• Riaprite il rubinetto a sfera ed effettuate più cicli di risciac- quo per sciacquare il WC e rimuovere l’acqua residua dalla pompa. La frequenza con cui dovete eseguire la procedura anticalcare dipende dalla durezza dell’acqua. Decalcificate almeno die volte all’anno. Non usate prodotti a base di sodio (stappanti) o solventi. Se si usa l’acqua di mare per sciacquare il WC è necessario effettuare qualche risciacquo con acqua dolce di tanto in tanto, per evitare il deposito di sale. 7 Dati tecnici Tensione : 12V 24V 110V 230V Corrente : 25A 15A 9A 2.8A Altezza massima del tubo di scarico : 3 metri Lunghezza massima del tubo di scarico : 30 metri Capacità della pompa, con altezza dimandatadi3metri : 36litri/min@12V 43litri/min@24V 42litri/min@120/230V Temperatura massima dell’acqua : 35°C Rumorosità : 61 dBA Protezione : IP44 Peso : WCS(2) : 23 kg WCL(2):29kg110123.01 37 Toilets marine elettriche WCS(2) - WCL(2) 8 Guasti Assicurarsi che l’alimentazione elettrica sia interrotta durante eventuali riparazioni. Guasto Il motore gira ed il ciclo viene effettuato correttamente, ma l’acqua nella toilette viene scaricata troppo lentamente o non viene scaricata affatto. Il ciclo si svolge correttamente, ma al ter- mine di ciascun ciclo una piccola quanti- tà di acqua rimane nella toilette. Ilmotorefaunrumore‘sferragliante’. Dopo avere premuto il pulsante, il ciclo non viene effettuato. Il ciclo viene avviato, ma l’acqua scorre troppo lentamente nella toilette. Il ciclo viene avviato, ma l’acqua non scorre nella toilette. Possibile causa

• Lavalvoladipresadell’arianonchiu- de bene.

• Ilcondottodiscaricoètappato.

• Il corpo della pompa è tappato.

• L’altezzadiscaricoèeccessiva.

• Ilcondottodiscaricoètappato.

• Un corpo solido è finito nel filtro e scontra contro le lame rotanti.

• Nonviètensionedialimentazione.

• Il collegamento tra il pannello di comando ed il WC è interrotto.

• L’elettronicadicomandoèdifettosa.

• Il pulsante non è stato premuto con sufficiente forza.

• Il tubicino trasparente del pulsante è incastrato da qualche parte, per cui l’interruttore a pressione non può essere azionato.

• Ilfiltro della valvola magnetica ètap- pato

• Lapressione dell’acquaè insufficien- te.

• Il rubinetto della linea di mandata dell’acqua non è aperto.

• Lavalvolamagneticaèdifettosa.

• Lapressione dell’acquaè insufficien- te. Soluzione

• Pulire il corpo della pompa.

• Modificarel’installazione.

• Decalcificareilcondottodiscarico.

• Smontareilbloccomotoreerimuove- re il corpo solido dal filtro.

• Controllate l’interruttore principale ed il fusibile.

• Sostituirel’interruttoreapressione.

• Assicurare una pressione d’acqua di almeno 1,5 bar.
