BEDIENUNGSANLEITUNG WC12L2 Vetus

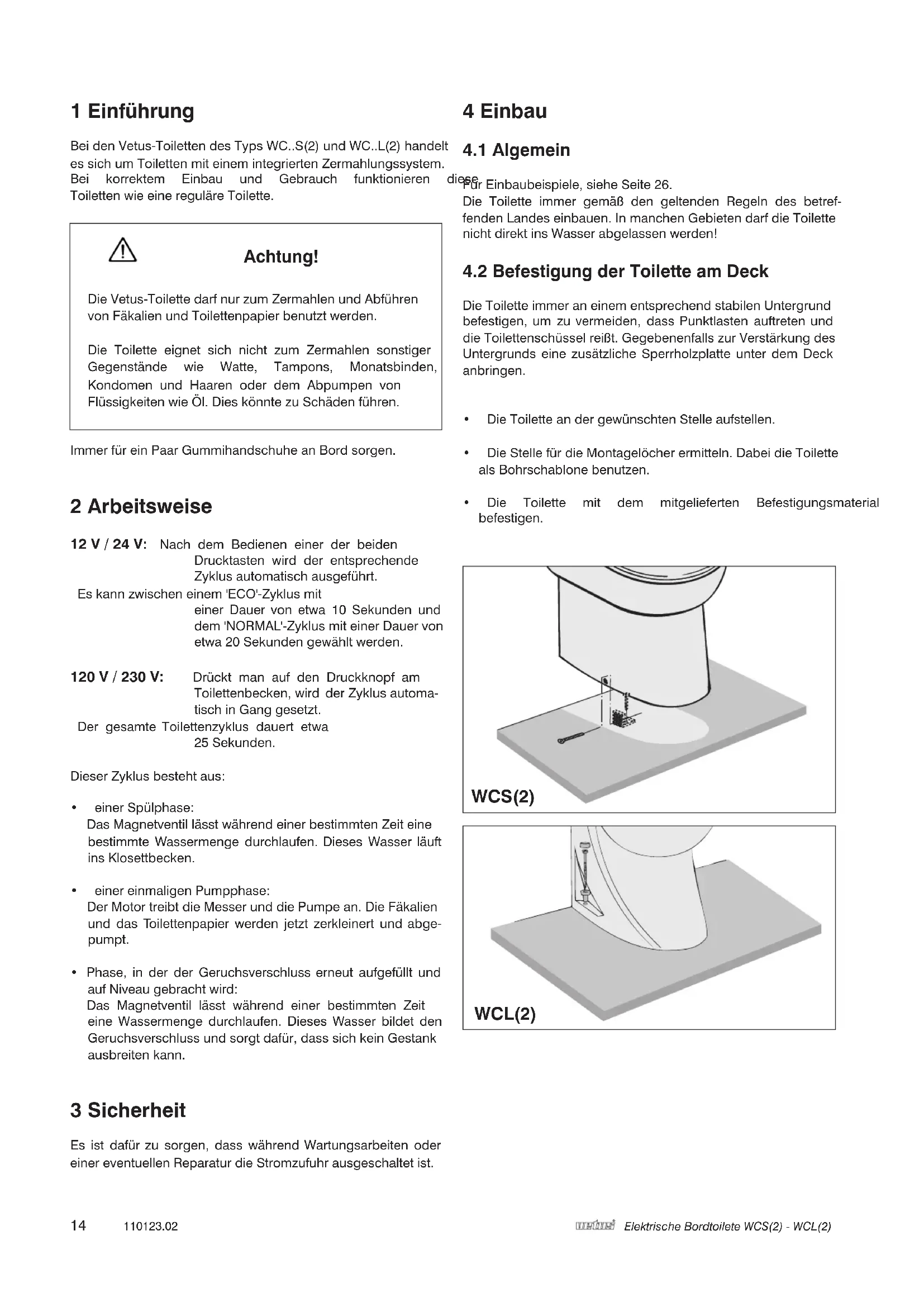

Einbauanleitung und Bedienungshandbuch 14

7 Technische gegevens

Spanning : 12V 24V 110V 230V

Bei den Vetus-Toiletten des Typs WC..S(2) und WC..L(2) handelt es sich um Toiletten mit einem integrierten Zermahlungssystem. Bei korrektem Einbau und Gebrauch Funktionierten de Toiletten wie eine reguläre Toilette.

Achtung!

Die Vetus-Toiletteoridaurzum Zermahlenund Abfuhren vonFakalien undToilettenpapierbenutztwerden.

Die Toilette eignet sich nicht zum Zermahlen sonstiger Gegenstände wie Watte, Tampons, Monatsbinden, Kondomen und Haaren oder dem Abpumpen von Flüssigkeiten wie Öl. Dies konnte zu Schäden führen.

Immer für ein Paar Gummihandschuhe an Bord sorgen.

2 Arbeitsweise

12 V/24 V: Nach dem Bedieren einer der beiden Drucktasten wird der entsprechende Zyklus automatisch ausgeführrt.

Es kann zwischen einem 'ECO'-Zyklus mit einer Dauer von etwa 10 Sekunden und dem 'NORMAL'-Zyklus mit einer Dauer von etwa 20 Sekunden gewählt werden.

120 V / 230 V: Druckt man auf den Druckknopf am Toilettenbecken, wird der Zyklus automatisch in Gang gesetzt.

Der gesamte Toilettenzyklus dauert etwa 25 Sekunden.

Dieser Zyklus besteht aus:

einer Spulphase:
Das Magnetventil lasst während einer bestimmen Zeit eine bestimmte Wassermenge durchlaufen. Dieses Wasser lauft ins Klosettbecken.
einer einmaligen Pumpphase:
Der Motor treibt die Messer und die Pumpe an. Die Fakalien und das Toilettenpapier werden jetzt zerkleinert und abgepumpt.
- Phase, in der der Geruchsverschluss erneut aufgefüllt und auf Niveau gebracht wird:
Das Magnetventil lassst während einer bestimmten Zeit eine Wassermenge durchlaufen. Dieses Wasser bildet den Geruchsverschluss und sorgt damit, dass sich kein Gestank ausbreiten kann.

3 Sicherheit

Es ist davon zu sorgen, dass während Wartungsarbeiten oder einer eventuellen Reparatur die Stromzuführ ausgeschaltet ist.

4 Einbau

4.1 Algemein

diese For Einbaubeispiele, siehe Seite 26.

Die Toilette immer gemäß den geltenden Regeln des betreffenden Landes einbauen. In manchen Gebieten darf die Toilette nicht direkt ins Wasser abgelassen werden!

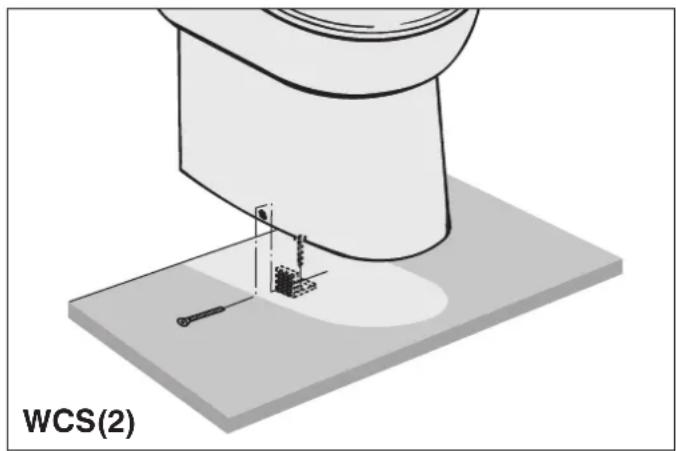

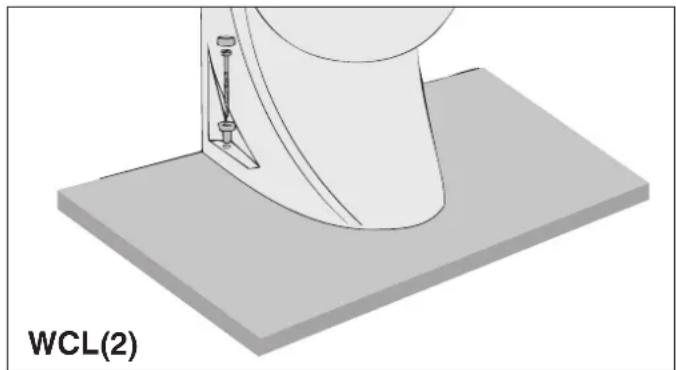

4.2 Befestigung der Toilette am Deck

Die Toilette immer an einem entsprechend stabilen Untergrund befestigen, um zu vermeiden, dass Punktlasten auftreten und die Toilettenschüsse reibt. Gegebenenfalls zur Verständung des Untergrunds eine zusätzliche Sperrholzplatte unter dem Deck anbringen.

Die Toilette an der gewünschten Stelle aufstellen.
Die Stelle für die Montagelöcher ermittelt. Dabei die Toilette als Bohrschablone benutzen.
Die Toilette mit dem mitgelieferten Befestigungsmaterial befestigen.

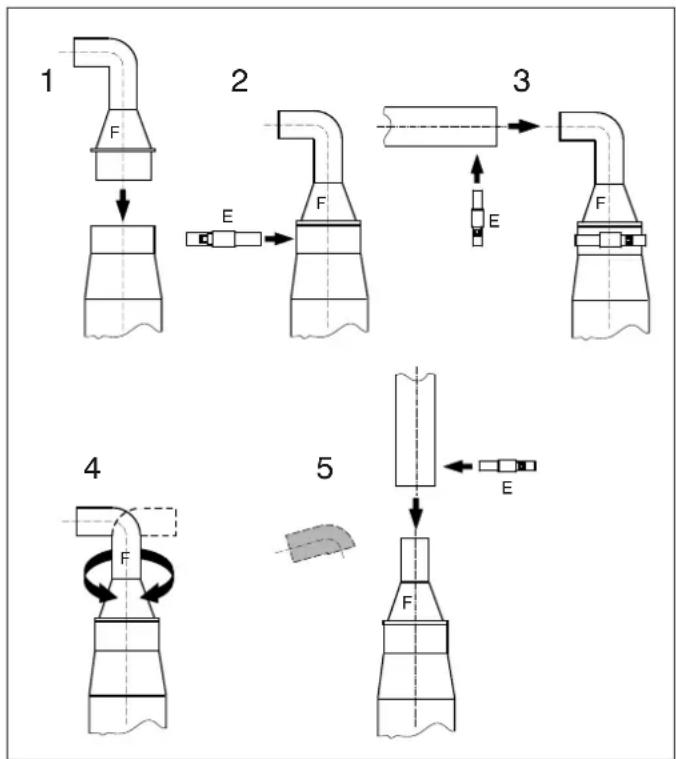

Das Reduzierstück (F) im Abflussanschluss anbringen.
Das Reduzierstück mit der Schlauchklemme (E) befestigen.
Den Abflussschlauch ( 19mm) montieren.
- Das Reduzierstück kann in jeder Position montiert werden, sodass der Abflussschlauch nach links, rechts, unter oder oben geleitet werden kann.
- Der gebogene Teil des Reduzierstücks kann abgesagt werden, um den Abfluss nach hinten zu leiten.

4.3.2 Wasserversorgung

Wasserversorgung mit einem Kugelhahn mit einem 3/4 Anschluss auswendig versehen.

Darauf achten, dass der Kugelhahn gut zuganglich ist.

Falls an Bord bereits ein Wasserdrucksystem installiert worden ist, kann der Versorgungsschlauch an these System angegeschlossen werden. Der Wasserdruck these Systems muss allerdings mindestens 1,5 bar betragen; dies ist der für eine optimale Spulung erforderliche Mindestdruck.

Betragt der Druck im Wasserdrucksystem weniger als 1,5 bar oder wird Außenwasser als Spulwasser verwendet, so installmenten Sie eine Wasserversorgungspumpe in dem Versorgungsschlauch. Die Forderleistung der Wasserversorgungspumpe muss mindestens 10 Liter/Min. betragen.

Wird Außenwasser zum Spüssen verwendet, so ist davon zu sorgen, dass diesen Wasser sehr gut gefiltert wird.

Die Toilette ist mit einem 3/4 Anschluss ausgestattet. Flexiblen Zufuhrschlauch an den Kugelhahn der Wasserzufuhr anschließen.

4.3.3 Hebern vorbeugen

Falls sich die Toilette unter oder weniger als 40 cm Wasserlinie befindet, besteht die Gefahr, dass durch Hek Außenwasser in die Toilette zusückflieben kann. Um diese Heberwirkung vorzubeugen, ist an der hochsten Stelle des Abflusses eine Luftung einzubauen (siehe Einbaubeispiele).

• Als Abflussleitung einen 19 mm Schlauch benutzen (zum Beispiel den geruchsfreien Vetus-Abwasserschlauch 19 mm).
  Die Abflussleitung an einen Abwassertank oder eine Schiffswanddurchführung mit Absperrentil anschließen.
  Den Abfluss mit den Klemmen befestigen.

4.4 Anschlüsse 120 V / 230 V

4.4.1 Ablass

Das Rückschlagventil (A) in den Abfluss-schlauch (B) drücken.
- Das flexible Ventil in die entsprachende Richtung (mit dem Strom) drehen.
Das Kniestück (C) mit der mitgelieferten Schlauchklemme an den Abflussschlauch montieren.
Das Reduzierstück (D) an den Ausgang des Kniestücks montieren.
Die Abflussleitung (E) (19 mm Innendurch-messer) den mitgelieferten Schlauch-klemmen an das Reduzierstück montieren. Als Abflussleitung den geruchsfreien VetusAbwasserschlauch benutzen.
Darauf achten, dass der Abflusssschlauch (B) nicht knickt.
Die Abflussleitung (E) an einen Abwassertank oder eine Schiffswanddurchführung mit Absperrventil anschließen.

4.4.2 Wasserversorgung

Der flexible Zufuhrschlauch (F) ist mit einem 3/4"-Anschluss ausgestattet.

Falls bereits ein Wasserdrucksystem an Bord installiert worden ist, kann der Zufuhrschlauch an jenes System angeschlossen werden. Der Wasserdruck eines solchen Systems hat allerdings minimal 1,5 bar zu betragen. Ohne diesen Mindestdruck ist keine optimale Spülung möglich.

Wenn der Druck des Wasserdrucksystems weniger als 1,5 bar beträgt oder wenn das Außenwasser als Spülwasser benutzt wird, dann ist im Zufuhrschlauch eine Zufuhrpumper zu installieren. Die Kapazität der Wasserzufahr muß minimal 10 Liter pro Minute betragen.

Wenn für das Spülwasser Außenwasser benutzt wird, ist davon zu sorgen, dass diesen Wasser gründlich gefiltert wird.

4.4.3 Hebern vorbeugen

Falls sich die Toilette unter oder weniger als 40 cm Wasserlinie befindet, besteht die Gefahr, dass durch Hebe Außenwasser in die Toilette zusückflieben kann. Um dieser Heberwirkung vorzubeugen, ist an der hochsten Stelle des Abflusses eine Lüftung einzubauen (siehe Einbaubeispiele).

4.5 Elektrische Installation 12 V / 24 V

Überprüfen, ob die auf der Typenplatte des Motors angegebene Spannung mit der Bordspannung übereinstimmt.

Akkus mit ausreichender Kapazität verwenden, um ein ordnungsgemäßes Arbeit den Toilette sicherzustellen.

Versorgungsspannung anschließen, so wie auf dem Schaltplan angegeben. In das Plus (^+ + ) Kabel einen Schalter Sicherung aufnehmen.

Kabel mit einem Mindestdurchschnitt von 6mm^2 (bei 12 V) oder 4mm^2 (bei 24 V) verwenden.

4.6 Elektrische Installation 120 V / 230 V

Überprüfen, ob die auf der Typenplatte des Motors angegebene Spannung mit der Bordspannung übereinstimmt.

Versorgungsspannung anschließen, so wie auf dem Schaltplan angegeben.

4.7 Bedienungspaneel 12 V / 24 V

Den Einbauflansch inklusive Dichtung in der Wand befestigen (fur die Lochmaße siehe Zeichnung unter „Hauptmaße").

Das Kabel durch den Flansch zur Toilette führen und mit dem Kabel an der Toilette verbinden.

Zum Schutz der Steckerverbindung das mitgelieferte Gehäuse anbringen.

Das Paneel in den Einbauflansch klichen; darauf achten, dass die Unterlegscheibe ordnungsgemäß montiert ist.

4.8 Testen und in Betrieb setzen

Für eine einwandfrei Spulung das Absperrventil im Zufuhrschlauch und das Absperrventil in der Abflussleitung ganz aufdrehen. Die Drucktaste drücken, loslassen und prufen, ob der Zyklus auf die richtige Art und Weise durchgefuhrt wird. Etwas Toilettenpapier in die Toilettenschüssel werfen und noch mals die Spulung betätigten.

5 Benutzung

• Darauf achten, dass der Kugelhahn im Zufuhrschlauch offen stehen.

12 V/24 V: Es kann eine kurze oder eine lange Spülung durchgeführt werden:

und eine Kurze Spulung (1,2 Liter):

Auf die 'ECO'-Taste drücken.

• Lange Spulung (2,2 Liter):

Auf die 'NORMAL'-Taste drucken.

120 V / 230 V: Es kann eine kurze oder eine la Spülung ausgeführrt werden:

Kurze Spulung (1,2 Liter): einmal auf den Druckknopf drucken.

• Lange Spulung (2,8 Liter): zweimal auf den Druckkopf drucken.

• Nach Gebrauch der Toilette den Kugelhahn schlieben.

Wird die Toilette länger Zeit nicht benutzt, ist es ratsam, sie einzige Male mit reinem Wasser zu spulen, bevor sie wieder in Gebrauch genommen wird.

Während Frostperioden (Winter) sind die folgenden Maßnahmen zu treffen:

• Wasserversorgung zudrehen (das Ventil schlieben)

12 V / 24 V:

• Auf die Taste mit dem Pumpsymbol drücken und die Taste gedrückt halten, um die Toilette leer zu pumpen.

120 V/230V:

• einen kompletten Zyklus ohne Wasser ausführten

-WAY2LiterFrostschutzmittelindasToilettenbeckengieBEN
Leitungen leer laufen halten

Frostschutzmittel sind g fightig. Frostschutzmittel nie im Außenwasser verklappen.

6 Wartung

Bei der Reinigung der Toilette und der Kalkablagerungen konnen herkömmliche Reinigungsmittel verwendet werden.

Um Ablagerungen von Kalk im Pumpenteil zu vermeiden, müssen die Kalbablagerungen regelmäß entfern werden. Dabei wie folgt vorgehen:

die Wasserversorgung abdrehen (Kugelhahn schlieBen)

12 V/24 V: Auf die Taste mit dem

Pumpsymbol drucken und die Taste gedrückt halten, um die Toilette leer zu pumpen.

120 V/230V: einen kompletten Zyklus ohne Wasser ausführten

etwa 1 Liter Essig oder Entkalker in das Toilettenbecken geben.
Eine Stunden lang einwirken setzen.

Kugelhahn wieder aufdrehen und mehrere Zyklen ausführten, um das Toilettenbecken durchzuspulen und das Restwasser aus der Pumpe zu entfern.

Die Häufigkeit der Entkalkung hängt vom Härtegrad des Wassers ab. Wenigstens zweimal pro Jahr entkalken.

Verwenden Sie keine Produkte auf Basis von Natrium (Rohrfrei) oder Lösungsmittel.

Falls mit Meerwasser gespüt werden soll, muss dennoch ab und zu mit Süßwasser gespüt werden, damit sich kein Salz ablagern kann.

7 Technische Daten

Spannung 12V 24V 110V 230V

Stromleistung : 25 A 15 A 9 A 2,8 A

Maximale Forderhöhe

Ablassschlauch 3 Meter

Maximale Lange

Abflussschlauch: 30 meter

Pumpkapazität bei einer Forderhöhe

von 3 Metern 36 Liter/min @ 12 V

43 Liter/min @ 24 V

Dafür sorgen, dass während einer eventuellen Reparatur die Stromzufuhr ausgeschaltet ist.

Störung		Mögliche Ursache	Behebung
Der Motor lauft und der Zyklus ver-lauft korrekt, aber das Wasser in der WC-Schüssel wird zu langsam oder gar nicht abgesaugt.	12 V / 24 V	Das Lüftungsventil schließ nicht mehr gut.	Das Lüftungsventil reinigen oder da Lüftungsventil austauschen.
		Die Zufahrleitung ist verstopf.	Die Zufahrleitung entkalken.
		Das Pumpengehäuse ist verstopf.	Das Pumpengehäuse reinigen.
	120 V / 230 V	Der Filterkorb ist verstopf.	Den Filterkorb reinigen.
Der Zyklus verlauft korrekt, nach jedem Zyklus bleibt eine gewisse Menge Wasser in der WC-Schüssel zurück.	12 V / 24 V	Die Abflusshöhe ist zu hoch.	Die Einbauweise ändern.
		Die Abflussleitung ist verstopf.	Die Abflussleitung entkalken.
Der Motor 'rasselt'.	12 V / 24 V	Im Filterkorb befindet sich ein ter Gegenstand, der gegen die Drehklingen stöhrt.	Ein den Motorblock abmontieren und den Gegenstand aus dem Filterkorb fernen.
Nach dem Rücken der Drucktaste wird der Zyklus nicht durchgeführt.	12 V / 24 V	Es liegt keine Netzspannung vor.	Hauptschalter und Sicherung kontrlieren.
		Die Steckerverbindung des Bedienungspaneels zur Toilette ist lose.	Die Verbindung in Ordnung bringen.
		Die Steuerelektronik ist defekt.	Steuerelektronik ersetzen.
	120 V / 230 V	Die Drucktaste wurde nicht kräftig genug gedrück.	Die Drucktaste kräftig drucken und fest halten.
		Der durchsichtige Schlauch der Drucktaste ist irgendwo eingeklemmt, wodurch Druckschafter nicht einge-schaltet werden kann.	Den durchsichtigen Schlauch frei machen.
		Der Druckschafter ist defekt.	Den Druckschafter austauschen.
		Der Zeitmesser ist defekt.	Den Zeitmesser austauschen.
Der Zyklus wird in Gang gesetzt, das Wasser strömt zu langsam in WC-Schüssel.	12 V / 24 V	der Filter des Magnetventils ist	Ver Den Filter reinigen.
		Der Wasserdruck ist zu niedrig.	Dafür sorgen, dass ein Wasserdruck von mindestens 1,5 bar vorhanden ist.
Der Zyklus wird in Gang gesetzt, aber es strömt kein Wasser in die WC-Schüssel.	12 V / 24 V	Das Abspervertentil der Wasserzufahr ist nicht offen.	Das Abspervertentil öffnen.
		Das Magnetventil ist defekt.	Das Magnetventil austauschen.
		Der Wasserdruck ist zu niedrig.	Dafür sorgen, dass ein Wasserdruck von mindestens 1,5 bar vorhanden ist.

1 Introduction

1 Akku
2 Hauptschalter
3 Sicherung
4 Schalter
5 Motor

1 Bateria
2 Interruptor principal
3 Fusible
4 Interruptor
5 Motor

1 Battery
2 Main switch
3 Fuse
4 Switch
5 Motor

Dieses Produkt entspricht der geforderten EG-Richtlinie:
