GEBRUIKSAANWIJZING WC220L Vetus

Installatieinstructures en 2 Bedieningshandleiding

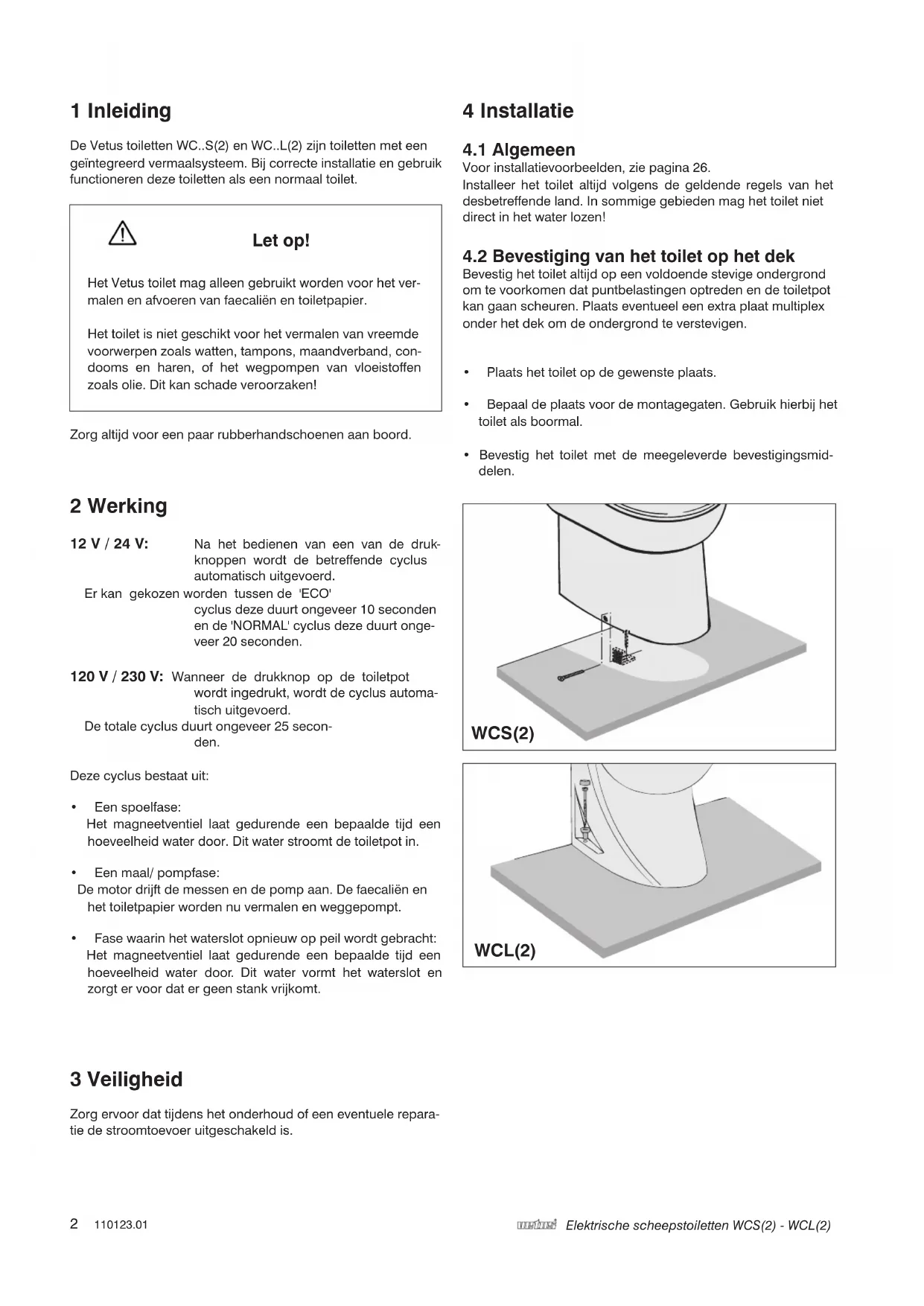

De Vetus toileten WC..S(2) en WC..L(2) zijn toileten met een geintegreerd vermaalsystem. Bij correcte installmenten en gebruik functioneren deze toileten als een normal toilet.

Let op!

Het Vetus toilet mag alleen gebruikt worden voor het vermalen en afvoeren van faecaliën en toiletpapier.

Het toilet is nicht geschikt voor het vermalen van vreemde voorwerpen zoals watten, tampons, maandverband, condooms en haren, of het wegpompen van vloeistoffen zoals olie. Dit kan schade veroorzaken!

Zorg altijd voor een paar rubberhandschoenen aan board.

2 Werking

12V/24V:

Na het bedieren van een van de drukknoppen worden de betreffende cyclusautomatisch uitgevoerd.

Er kan gekozen worden:tussen de 'ECO' cyclus deze duurt ongeveer 10 seconden en de NORMAL' cyclus deze duurt ongeveer 20 seconden.

120 V / 230 V: Wanner de drukknop op de toiletpot wordt ingedrukt, wordt de cyclus automatisch uitgevoerd.

De totale cyclus duurt ongeveer 25 secon- den.

Deze cyclus bestaat UIT:

• Een spoelfase: Het magnetoventielaatgedurende een bepaalde tijd een hoeveelheid water door.Dit water stroomdtotoiletpot in.
• Eenmaal/pompase: De motor drijft de messen en de pomp aan. De faecalien en het toiletpapier worden nu vermalen en weggeprompt.
• Fase waarin het waterslot opnieuw op peel worden gebracht: Het magneeventielaat gedurende een bepaalde tijd een hoeveelheid water door. Dit water vormt het waterslot en zorgt er voor dat er geen stank vrijkomt.

3 Veiligung

Zorg ervoor dat tijdens het onderhoud of een eventuele reparatie de stroomtoevoer uitgeschakeld is.

4 Installatie

4.1 Algemeen

Voor installmentievoorbeelden, zie pagina 26.
Installer het toilet altijd volgens de geldende regels van het desbetreffende land. In sommige gebieden mag het toilet nicht direct in het water lozen!

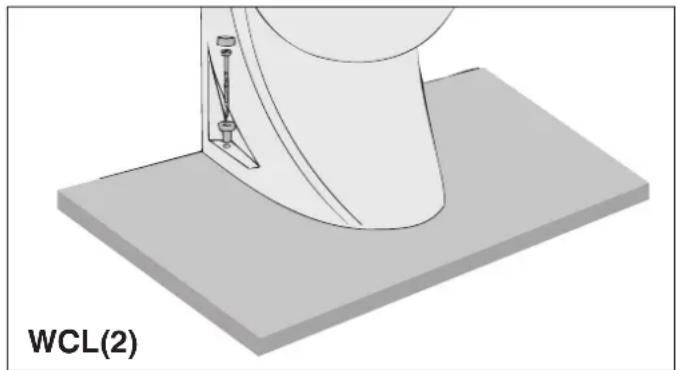

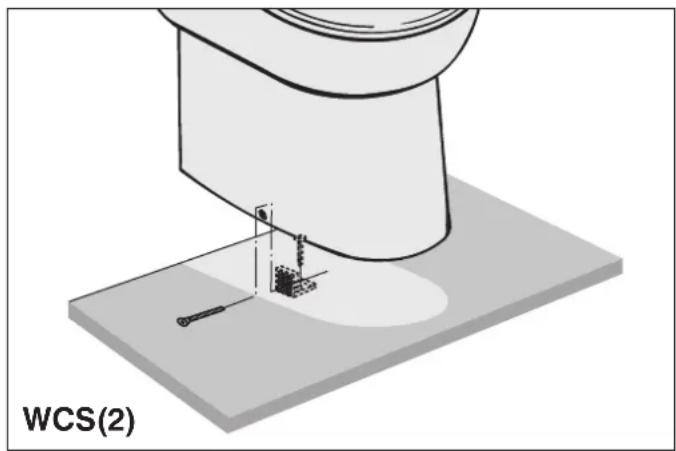

4.2 Bevestiging van het toilet op het dek

Bevestig het toilet altijd op een voldoende stevige ondergrond om te voorkomen dat puntbelastingen optreden en de toiletpot kan gaan scheuren. Plaats eventueel een extra plaat multiplex onder het Dek om de ondergrond te verstivigen.

• Plaats het toilet op de gewenste plaat.
• Bepaal de plaatsvoor de montagegaten. Gebruik hierbij het toilet als boormal.
• Bevestig het toilet met de meegeleverde bevestigingsmiddelen.

4.3 Aansluitingen 12 V / 24 V

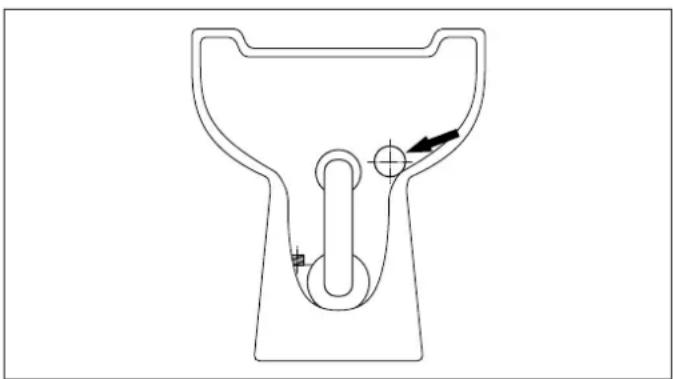

4.3.1 Afvoer

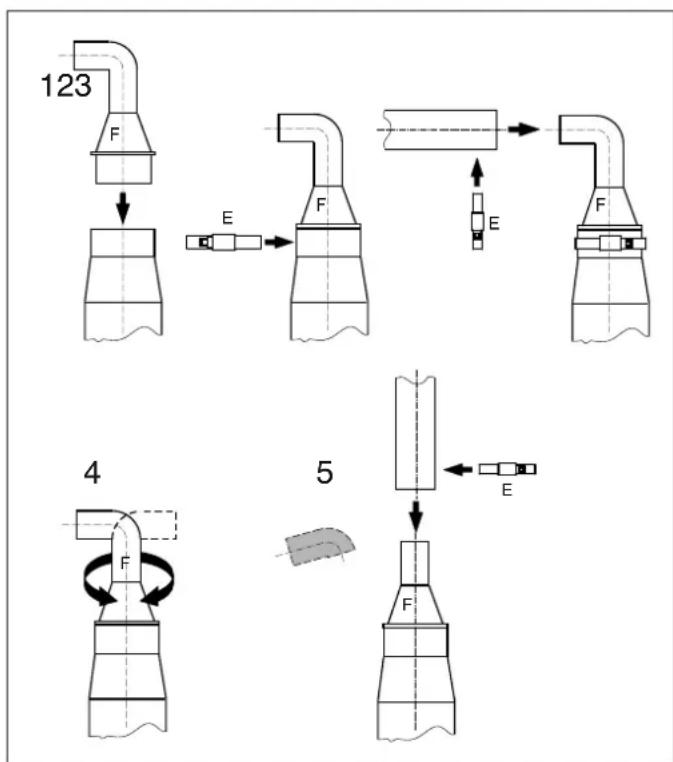

Reduceerstuk:

• Plaats het reduceerstuk (F) in de afvoeraansluiting.
  Zet het reduceerstuk vast met de slangklem (E).
  Monteer de afvoerslang ( 19mm)
• Het reduceerstuk kan in elke stand gemonteerd Zodat de afvoerslang maar links, rechts, onder of boven kan worden geleid.
• Het gebogen deel van het reduceerstuk kan zaagd om de afvoer maar achteren te leiden.

• Gebruik als afvoerleiding slang 19 mm (bijvoorbeeld 'Vetus geurdichte vuilwaterslang' 19 mm).
• Sluit de afvoerleiding aan op een vuilwatertank of een huid-doorvoer met aflsluiter.
  Zet de afvoer vast met klemmen.

4.3.2 Watertoevoer

Voorzie de watertoevoer van een kogelkraan (hoekstopkraan) met een aansluiting van 3/4 uitwendig.

Zorg ervoor dat de kogelkraan (hoekstopkraan) bereikbaar blijft.

Indien reeds een waterduksystem aan bois geinstalleerd is, kan de toevoerslang op dit systeem worden aangesloten. De waterdruk van dit systeem moetECHTER wel minimaal 1,5
worden
bar Zijn, dit is de minimale druk om een optimale spoeling te
verkrijgen.

Wonneer de druk van het waterduksystem minder dan 1,5
worden alge-
bar is, of wonneer buitenwater worden gebruikt als spoelwater,
installeer dan een water toevoerpomp in de toevoerslang. De
capaciteit van de water toevoerpomp dient minimaal 10
minuut te zijn.

Wonneer buitenwater worden gebruikt als spoelwater, zorg er dan voor dat dit water zeer goed gefilterd worden.

4.3.3 Voorkomen van hevelen

Indien het toilet zich onder of minder dan 40 cm waterlijn bevindt, bestaat het gevaar dat buitenwater door de hevelwerking in het toilet kan terugstromen. Om dit hevelen te voorkomen dient op het hoogste punt in de afvoer een beluchter geplaatst te worden (zie installmentievoorbeelden).

4.4 Aansluitingen 120 V / 230 V

4.4.1 Afvoer

Druk deterugslagklep (A) in de afvoerslang (B).
- Draai het flexibel klepje in de juiste richting (met de stroom mee).
- Monteer het kniestuk (C) met de meegeleverde slangklem op de afvoerslang.
Monteer het reduceerstuk (D) op de uitgang va stuk.
Monteer de afvoerleiding (E) (19 mm inwendig) stathr dteen water toevoerpomp in de toevoerslang. De meegeleverde slangklem op het reduceerstuk. Pas als capacitit van de water toevoerpomp dient minimaal 10 afvoerleiding de Vetus geurdichte vuilwaterslang toe. minutut te zijn.
- Let er op dat de afvoerslang (B) nicht knikt.
- Sluit de afvoerleiding (E) aan op een vuilwatertank of een huiddoorvoer met afsluiter.
De flexibele toevoerslang (F) is voorzien van een aanslui van 3 / 4^
Indien reeds een waterdruksystem aan bois geinstalleerd is, kan de toevoerslang op dit system worden aangesloten.
De waterdruk van dit system moetECHter wel minimaal 1,5 bar zich; dit is de minimale druk om een optimale spoeling te verkrijgen.
an het knie
Wanner de druk van het waterduksystem minder dan 1,5 bar is, of wanner buitenwater worden gebruikt als spoelwater,
ig)staed date een water toevoerpomp in de toevoerslang. De
capaciteit van de water toevoerpomp dient minimaal 10 minuut te zijn.
Wanneer bietenwater worden gebruikt als spoelwater, zorg er dan voor dat dit watereer goed gefilterd worden.

4.4.2 Watertoevoer

4.4.3 Voorkomen van hevelen

Indien het toilet zich onder of minder dan 40 cm boy waterlijn bevindt, bestaat het gevaar dat buitenwater door de hevelwerking in het toilet kan terugstromen. Om dit hevelen te voorkomen dient op het hoogste punt in de afvoer een beluchter geplaatst te worden (zie installmentievoorbeelden).

4.5 Elektrische installmentie 12 V / 24 V

Controller of de spanning, vermeld op het typeplaatje van de motor, overeenkomt met de boordspanning.

Gebruik accu's met voldoende capacititeit om een correcte werk-king van het toilet te verkrijgen.

Sluit de voedingsspanning aan zoals in het aansluitschema is aangegeven.

Neem in de plus (^+) draad een schakelaar en op.

Pas draden toe met een minimale doorsnede van 6 m² (bij 12 V) of 4 mm² (bij 24 V).

4.6 Elektrische installmentie 120V / 230V

Controller of de spanning, vermeld op het typeplaatje van de motor, overeenkomt met de boordspanning.

Sluit de voedingsspanning aan zoals in het aansluitschema is aangegeven.

4.7 Bedieningspaneel 12 V / 24 V

Monteer de inbouwflens met de pakking in de wand; voor gatafmetingen zich tekening bij 'Hoofdafmetingen'.

Voer de kabel door de flens waar het toilet en verbind met de kabel op het toilet. Breng ter bescherming de meegeleverde behuizing aan over de stekerverbinding.

Klik het paneel in de inbouwfrens; let er op dat de o-ring correct gemonteerd is.

4.8 Testen en in bedrijf stellen

Draai de afsluiter in de toevoerslang en de afsluiter in de afvoerleiding helemaaal open om een goede spoeling te verkrijgen. Houd de drukknop ingedrukt, laut hem los en kijk of de cyclus op de juiste wijze worden uitgevoerd. Werp een aantal velletjes toiletpapier in de toiletpot en voer nogmaals een spoeling door.

5 Gebruik

Zorg ervoor dat de kogelkraan in de toevoerslang staat.

12 V/24 V: Er kan een korte of een lange spoeling worden uitgevoerd:

Korte spoeling (1,2 liter):

Druk op de 'ECO' druk-knop.

• Lange spoeling (2,2 liter):

Druk op de 'NORMAL' drukknop.

120 V / 230 V: Er kan een korte of een lange spoeling worden uitgevoerd:

Korte spoeling (1,2 liter): Druk een-maal op de drukknop.

• Lange spoeling (2,8 liter): Druk tweetmaal op de drukknop.

Draai na het gebruik van het toilet de kogelkraanicht.

Wanner het toilet langeijd Niet gebruikt is, is het raadzaam enkele malen met schoon water te spoelen voordat het toilet weer in gebruik worden.

Tijdens vorstperioden (winter) dient u de volgende maatregelen te treffen:

Sluit de watertoevoer af (draai de afsluiter dicht).

12 V/24 V: Pomp het toilet leeg door op de toets met het pompsymbool te drukken en deze ingedrukt te houden.

120 V / 230 V: Voer een cyclusuit zonder water.

Giet circa 2 liter antiviries in de toiletpot.
- Tap de leidingen af.

Om het toilet te reinigen en de aanslag in het toilet te verwijderen,kunnen de traditionele toiletreinigers gelebruikt worden.

Om kalkaanslag binnen het pompdeel te voorkomen dient de kalkaanslag geregold te worden verwijderd. Handel als volgt:

Sluit de watertoevoer af (draai de afsluiter dicht).

12V/24V:

Pomp het toilet leeg door op de toets met het pompysymbol te drukken en deze ingedrukt te houden.

120 V / 230 V:

Voer een cyclusuit zonder water.

Giet circa 1 liter azijn of ontkalker in de enkele uren inweken.
- Draai de kogelkraan wee open en voer meerdere om de toiletpot te spoelen en het restwater uit de pomp te verwijderen.

De frequentie van de ontkalking is afhankelijk van de hardheid van het water. Ontkalk tenminste tweemaal peraar.

Gebruik geen producten op basis van natrium (ontstoppers), of oplosmiddelen.

Indien zeewater worden gebruikt als spoelwater, dient toch af en toe met zoetwater te worden gespoeld om zoutafzetting gegen te gaan.

Maximale opvoerhoogte afvoerslang : 3 meter

Maximale lengte afvoerslang : 30 meter

Pompcapaciteit, bij een opvoerhoogte van 3 meter : 36 liter/min @ 12 V

43 liter/min @ 24 V

Gewicht : WCS(2): 23 kg
Celi uit : WCL(2): 29 kg

9 Storingen

Zorg ervoor dat tijdens een eventuele reparatie de stroomtoevoer uitgeschakeld is.

Storing		Mogelijk oorzaak	Oplossing
De motor draait en de cyclus verloopt correct, maar het water in de toiletpot worden te langzaam of hebelaal Niet afgezogen.	12 V / 24 V	De beluchterklep sluit Niet goedmeer af.	Reinig de beluchterklep of verwang de beluchterklep.
		De afvoerleiding is verstopt.	Ontkalk de afvoerleiding.
		Het pompuis is verstopt.	Reinig het pompuis.
	120 V / 230 V	De zeefkorf is verstopt.	Reinig de zeefkorf.
De cyclus verloopt correct, maar na elke cyclus blijft er eenkleine hoeveelheid water in de toiletpot anschter.	12 V / 24 V	De afvoerhoogte is te groot.	Wijzig de installmentie.
		De afvoerleiding is verstopt	Ontkalk de afvoerleiding.
De motor maakt een 'ratelend' geluid.	A032 / A032 / A032	Een hard voorwerp bevindt zich in de zeefkorf en stoot gegen de draaiende messen.	Demonteer het motorblok en verwijder het voorwerp uit de zeefkorf.
Na het indrukken van de drukknop worden de cyclus Niet uitgevoerd.	12 V / 24 V	Er is geen voedingsspanning aanwezig.	Controleer hoofdschakelaar en zekering.
		De stekerverbinding van bedieningspaneelণnair toilet is los.	Maak de verbinding in orde.
		De besturingselectricona is defect.	Vervang de besturingselectricona.
	12 V / 24 V	De drukknop is Niet krachtig genoeg ingedrukt.	De drukknop stevig indrukken en vast-houden.
		Het transparante slangetje van de druk-knop zit ergens klem en daardoor kan de drukschakelaar Niet ingeschakeld wor-den.	Maak het transparante slangetje vrij.
		De drukschakelaar is defect.	Vervang de drukschakelaar.
		De tijdkok is defect.	Vervang de tijdkok.
De cyclus begint, maar het water stroomt te langzaam in de toiletpot.	Het filter van het magneetventiel is ver-stopt	Reinig het filter
	De waterdruk is te laag.	Zorg voor een waterdruk van minimaal 1,5 bar.
De cyclus begint, maar er stroomt geen water in de toiletpot.	De aflsluiter van de watertoevoer staat Niet open.	Open de aflsluiter.
	Het magneetventiel is defect.	Vervang het magneetventiel.
	De waterdruk is te laag.	Zorg voor een waterdruk van minimaal 1,5 bar.

1 Introduction

Installatievoorbeelden Installation examples

Einbaubeispiele

1 Accu
2 Hoofdschakelaar
3 Zekering
4 Schakelaar
5 Motor

Dit produit voldoet aan de vereisten van EG-richtlijn:
